GEBRUIKSAANWIJZING HG05765 Livarno Lux

Correct gebruik ...... Pagina 22

Beschrijving van de onderdelen.... Página 22

Technische gegevens....Página 22

Veiligheidsinstructies ...... Pagina 22

Montage....Pagina 23

Armatuur installeren....Pagina 23

Armatuur doorspoelen....Página 23

Bediening ...... Pagina 23

Ingebruikname ...... Pagina 23

Omschakelaar watertoevoer bad/douche....Página 24

Waterspaarfunctie ...... Pagina 24

Temperatuurbegrenzing instellen.... Página 24

Onderhoud en reiniging....Pagina 25

Armatuur onderhouden en reinigen....Página 25

Informatie......Pagina 25

Drinkbaarheid van leidingwater ...... Pagina 25

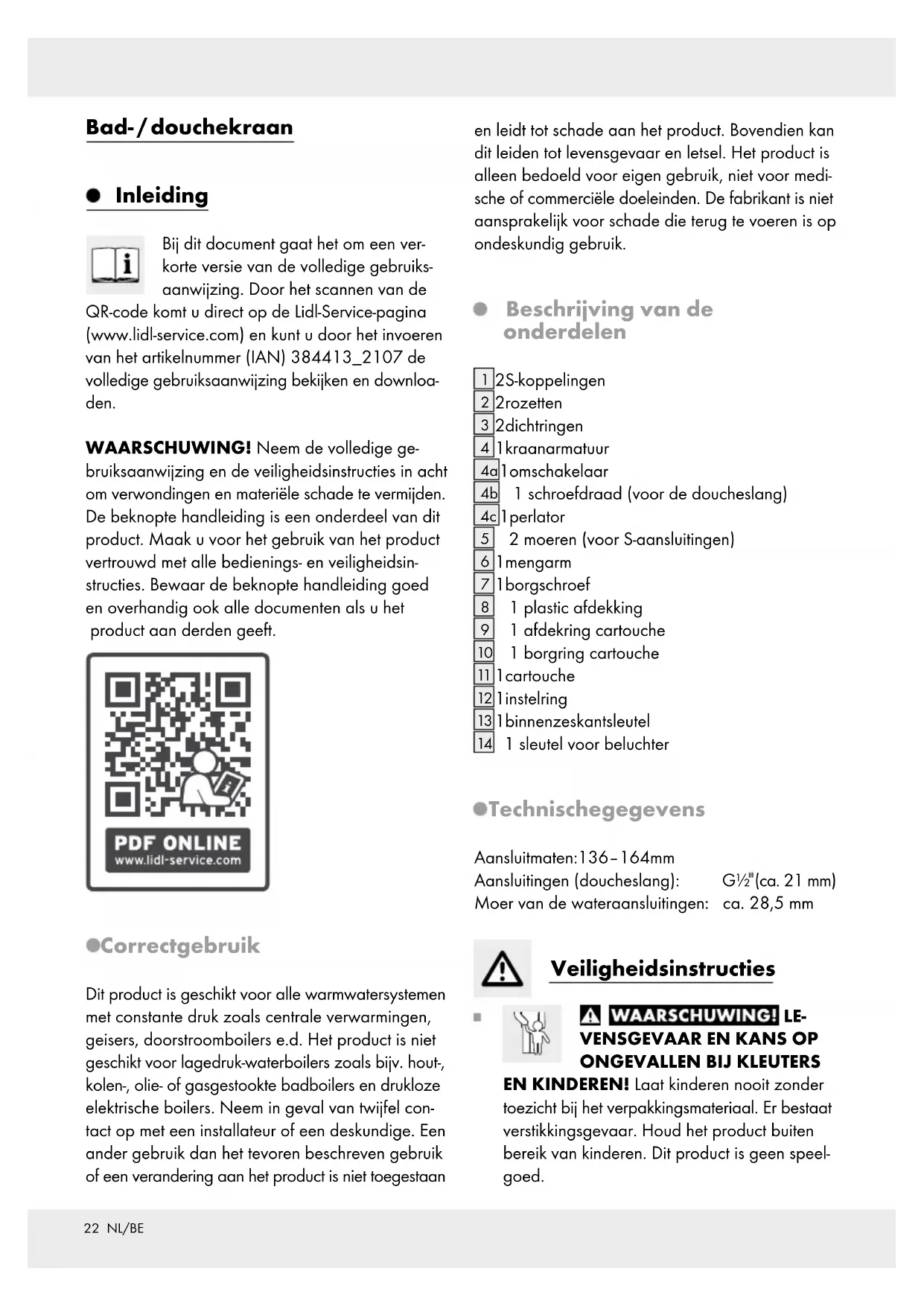

Bad-/douchekraan

- Inleiding

Bij dit document gaat het om een verkorte versie van de volledige gebruiksaanwijzing. Door het scannen van de QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) en kunt u door het invoeren van het artikelnummer (IAN) 384413_2107 de volledige gebruiksaanwijzing bekijken en downloaden.

WAARSCHUWING! Neem de volledige gebruiksaanwijzing en de veiligheidsinstructies in acht om verwondingen en materiële schade te vermijden. De beknopte handleiding is een onderdeel van dit product. Maak u voor het gebruik van het product vertrouwd met alle bedienings- en veiligheidsin-structies. Bewaar de beknopte handleiding goed en overhandig ook alle documenten als u het product aan derden geeft.

Correctgebruik

Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het product is niet toegestaan en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

- Beschrijving van de onderdelen

12S-koppelingen
2 2rozetten
3 2dichtringen
41 kraanarmatuur
4a1omschakelaar
4b 1 schroefdraad (voor de doucheslang)
4c1 perlator
5 2 moeren (voor S-aansluitingen)
61mengarm
71borgschroef
8 1 plastic afdekking
9 1 afdekring cartouche
10 1 borgring cartouche
11 1 cartouche
12 1 instelring
13 1 binnenzeskantsleutel
14 1 sleutel voor beluchter

●Technischegegevens

Aansluitmaten:136-164mm

Aansluitingen (doucheslang): G^1/2 (ca. 21 mm)

Moer van de wateraansluitingen: ca. 28,5 mm

Veiligheidsinstructies

⚠ WAARSCHUWING! LE- VENSGEVAAR EN KANS OP ONGEVALLEN BIJ KLEUTERS

EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Dit product is geen speelgoed.

SCHOKKEN! Ondichtheden of waterlekkages kunnen tot levensgevaar door elektrische schokken leiden. Controleer alle verbindingen zorgvuldig op dichtheid. Zorg er bovendien voor, dat alle kabels van elektrische apparaten correct en veilig geïnstalleerd zijn.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel.

Houd er rekening mee dat de onderlegringen en de afdichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen.

Beschadigde delen kunnen de veiligheid en de werking beïnvloeden.

ATTENTIE! KANS OP MATERIËLE SCHADE!

Laat de montage uitsluitend door deskundige personen uitvoeren. Ondichtheden of waterlekkages kunnen aanzienlijke materiële schade aan bouwwerken of inboedel veroorzaken. Controleer daarom alle verbindingen zorgvuldig op dichtheid.

VOORZICHTIG! GEVAAR VOOR VER-

Let erop, dat alle borgmiddelen correct gemonteerd zijn, om te voorkomen dat water door een ondichte verbinding kan lekken.
BRANDINGEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.
Maak uzelf vóór de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluitingen en afsluitinrichtingen.
Lees de gebruiksaanwijzing alstublieft voorafgaande aan montage en het gebruik aandachtig door. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik!

●Montage

- Armatuurinstalleren

Opmerking: dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen, zodat deze onderdelen niet bekrast raken.

Draai vóór de installatie de hoofdwatertoevoer dicht, om het vrijkomen van water door ondichte plekken te voorkomen.
□ Installeer de armatuur op de wandaansluiting, zoals te zien is in afbeelding A.

Accessoires (douchekop en doucheslang) \* aansluiten:

Opmerking: dek de vast te schroeven onderdelen af met een vochtige doek of met kunststof klemmen, zodat deze onderdelen niet bekrast raken.

□ Schroef een gangbare doucheslang * vast op de schroefdraad 4b.
□ Bevestig een gangbare douchekop * op de doucheslang *.
☐ Houd u bovendien aan de montage-instructies van de accessoires.

* (niet bij de levering inbegrepen)

- Armatuurdoorspoelen

• Om mogelijke verontreinigingen te verwijderen, moet de armatuur voor het eerste gebruik worden doorgespoeld. Ga hiervoor als volgt te werk (zie afb. B):
  □ Schroef de perlator 4c eraf.
  Open de hoofdwaterkraan en laat het water twee minuten lang lopen.
  □ Schroef de perlator vervolgens weer vast.

Bediening

Ingebruikname

Opmerking: wanneer u de armatuur gedurende een langere periode niet heeft gebruikt, dient u de leidingen eerst goed door te spoelen om drinkwaterstagnatie en resten op te lossen.

Open de hoofdkraan.
- Til de mengarm 6 omhoog en zwenk deze naar rechts of links, om de hoeveelheid water c.q. de temperatuur van het water te regelen.

Warm water:

□ Draai de mengarm naar links.

Koud water:

□ Draai de mengarm naar rechts.
- Controleer de functie van de mengkraan. Draai hiervoor de mengarm in alle toegestane richtingen. Controleer alstublieft alle aansluitingen regelmatig op dichtheid.

- Omschakelaarwatertoevoer bad / douche

Badkraan:

Druk de omschakelaar 4a naar beneden. Het water stroomt door de perlator 4c.

Douchekop:

☐ Trek de omschakelaar naar boven. Het water stroomt door de doucheslang en de aangesloten douchekop.

Opmerking: Als u de waterstroom met de mengarm 6 dichtdraait, schakelt de armatuur automatisch om op de perlator voor het bad.

Waterspaarfunctie

☐Decartouche 11 in deze armatuur bezit een ecofunctie. Deze vermindert de debiet door de waterkraan. Hierdoor kan tot wel 50% water worden bespaard (zie afb. F).
□ Til de mengarm 6 op, totdat u een lichte weerstand voelt. In deze stand wordt de debiet begrensd.
Als u de debiet wilt verhogen, tilt u de mengarm 6 weer omhoog, totdat u de weerstand heeft overwonden.

●Temperatuurbegrenzing instellen

Het binnenwerk 11 van deze armatuur bezit een temperatuurbegrenzing. Deze functie is fabrieksmatig niet geactiveerd (neutrale instelling).

⚠️ VOORZICHTIG! Verander de instelling van de temperatuurbegrenzing pas nadat u de armatuur heeft gemonteerd.

□ Draai de hoofdkraan dicht.
□ Verwijder de plastic afdekking 8, voorzichtig met een kleine, platte schroevendraaier (zie afb. C).
Draai de borgschroef 7 met een binnenzeskantsleutel 13 los door deze tegen de klok in te draaien.

⚠️ VOORZICHTIG! Draai de schroef er niet volledig uit, maar alleen zo ver totdat de mengarm 6 gemakkelijk kan worden verwijderd.

□ Verwijder de mengarm 6.
Maak de afdekring van het binnenwerk 9 met de hand los en schroef vervolgens de borgring van het binnenwerk 10 met behulp van een pijptang los.
□ Trek nu de instelring 12 met behulp van een schroevendraaier naar boven.

Opmerking: De cartouche niet verwijderen.

□ Zet de instelring in de gewenste positie, zoals getoond in afbeelding D.

Opmerking: de instel- ing kan de draai-hoek van de greep beperken, zodat de debiet van warm water kan worden begrensd.

Draai de borgring van de cartouche 10 met behulp van de pijptang weer vast op de kraanarmatuur 4. Bevestig de cartouche-afdekring 9 met de hand.

Plaats de instelhendel 6 terug op het fittinglichaam 4 en draai de schroef met de inbus-sleutel vast door met de klok mee te draaien.

☐ Druk het plastic dopje 8 in de opening.

Draai de hoofdwatertoevoer open en controleer de temperatuurbegrenzing.

- Onderhoud en reiniging

- Armatuur onderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire armaturen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht:

• Gebruik geen bijtende of alcoholhoudende middelen voor de reiniging, omdat deze het product kunnen beschadigen.
  □ Reinig uw armaturen alleen met schoon water, een mild reinigingsmiddel en een zachte doek c.q. zeem.
  □ Schroef de perlator 4c regelmatig eraf en verwijder kalkhoudende resten of vreemde voorwerpen.

Bij het niet in acht nemen van de onderhoudsin-structies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te vervallen.

Informatie

●Drinkbaarheidvan leidingwater

□ Informeer bij uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

Laat water uit leidingen even lopen wanneer het langer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral niet voor de voeding van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatiewater.
- Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanneer u allergisch op nikkel

reageert. Dergelijk water kan sterk nikkelhoudend zijn en een allergische reactie veroorzaken.

- Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuigelingen en kleine kinderen uiterst schadelijk voor de gezondheid.
