GEBRUIKSAANWIJZING IAN 384413 Livarno Lux

Correct gebruik ...... Pagina 22

Beschrijving van de onderdelen.... Página 22

Technische gegevens....Página 22

Veiligheidsinstructies ...... Pagina 23

Montage....Pagina 23

Armatuur installeren....Pagina 23

Excenter-afloopgarnituur aanbrengen....Página 23

Excenter-afloopgarnituur gebruiken.... Página 23

Armatuur doorspoelen....Pagina 23

Bediening ...... Pagina 24

Ingebruikname ...... Pagina 24

Temperatuurbegrenzing instellen.... Página 24

Waterspaarfunctie ...... Pagina 24

Onderhoud en reiniging....Pagina 24

Armatuur onderhouden en reinigen.... Página 24

Informatie......Pagina 25

Drinkbaarheid van leidingwater ...... Pagina 25

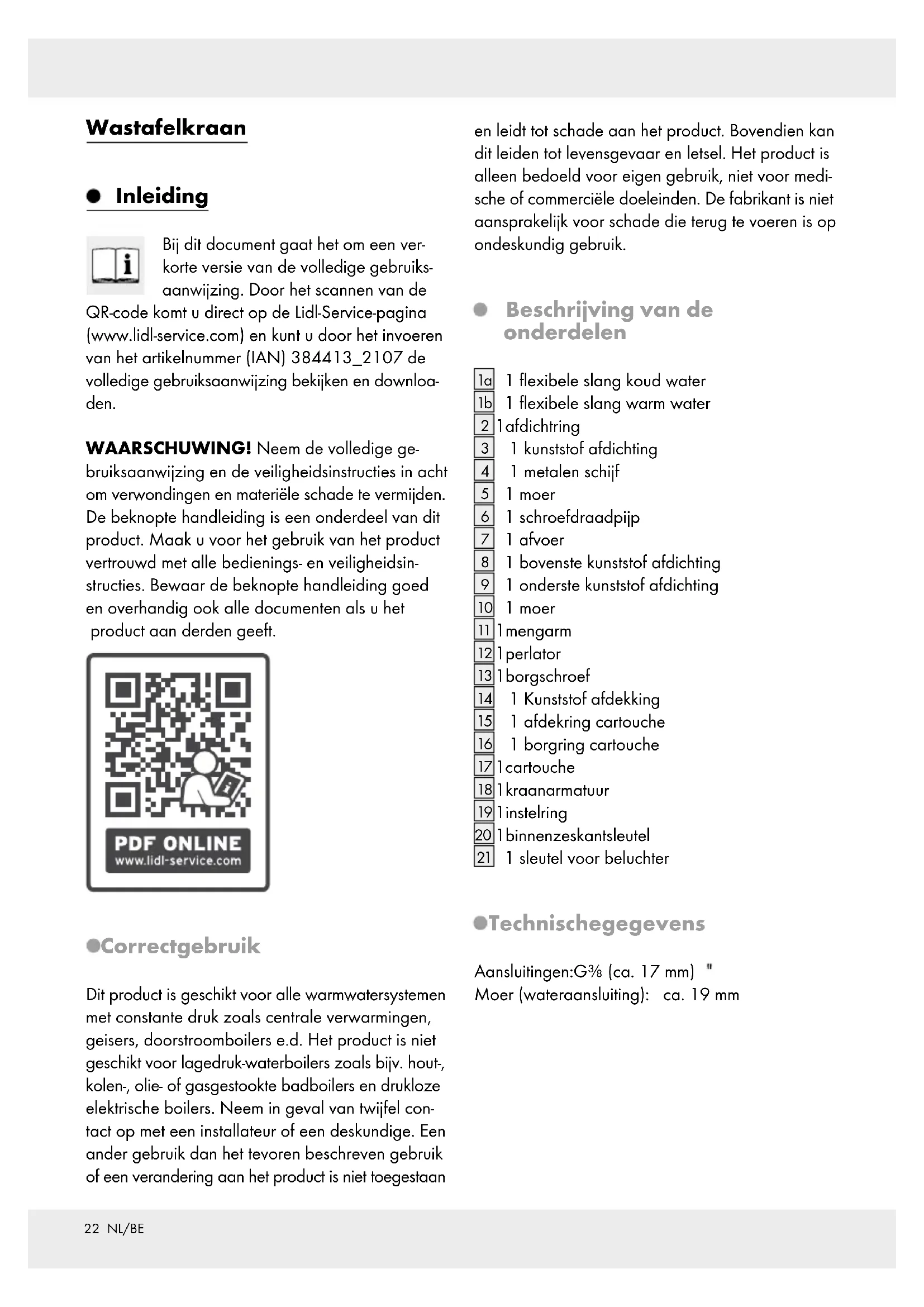

Wastafelkraan

- Inleiding

Bij dit document gaat het om een verkorte versie van de volledige gebruiksaanwijzing. Door het scannen van de QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) en kunt u door het invoeren van het artikelnummer (IAN) 384413_2107 de volledige gebruiksaanwijzing bekijken en downloaden.

WAARSCHUWING! Neem de volledige gebruiksaanwijzing en de veiligheidsinstructies in acht om verwondingen en materiële schade te vermijden. De beknopte handleiding is een onderdeel van dit product. Maak u voor het gebruik van het product vertrouwd met alle bedienings- en veiligheidsin-structies. Bewaar de beknopte handleiding goed en overhandig ook alle documenten als u het product aan derden geeft.

Correctgebruik

Dit product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, geisers, doorstroomboilers e.d. Het product is niet geschikt voor lagedruk-waterboilers zoals bijv. hout-, kolen-, olie- of gasgestookte badboilers en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installateur of een deskundige. Een ander gebruik dan het tevoren beschreven gebruik of een verandering aan het product is niet toegestaan

en leidt tot schade aan het product. Bovendien kan dit leiden tot levensgevaar en letsel. Het product is alleen bedoeld voor eigen gebruik, niet voor medische of commerciële doeleinden. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op ondeskundig gebruik.

- Beschrijving van de onderdelen

1a 1 flexible slang koud water
1b 1 flexibele slang warm water
2 1 afdichtring
3 1 kunststof afdichting
4 1 metalen schijf
5 1 moer
6 1 schroefdraadpijp
7 1 afvoer
8 1 bovenste kunststof afdichting
9 1 onderste kunststof afdichting
10 1 moer
11 1 mengarm
12 1 perlator
13 1 borgschroef
14 1 Kunststof afdekking
15 1 afdekring cartouche
16 1 borgring cartouche
17 1 cartouche
18 1 kraanarmatuur
19 1 instelring
20 1 binnenzeskantsleutel
21 1 sleutel voor beluchter

Technischegegevens

Aansluitingen:G ^3/8 (ca. 17 mm) "

Moer (wateraansluiting): ca. 19 mm

Veiligheidsinstructies

aandachtig door. Bewaar alle veiligheidsin- structies en aanwijzingen voor later gebruik!

LE-

⚠ WAARSCHUWING! VENSGEVAAR EN KANS OP ONGEVALLEN BIJ KLEUTERS

EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar. Houd het product buiten bereik van kinderen. Dit product is geen speelgoed.

SCHOKKEN! Ondichtheden of waterlekkages kunnen tot levensg vaar door elektrische schokken leiden. Controleer alle verbindingen zorgvuldig op dichtheid. Zorg er bovendien voor, dat alle kabels van elektrische apparaten correct en veilig geïnstalleerd zijn.

VOORZICHTIG! GEVAAR VOOR LETSEL!

Zorg ervoor dat alle onderdelen intact en deskundig gemonteerd zijn. Bij ondeskundige montage bestaat gevaar voor letsel.

Houd er rekening mee dat de onderlegringen en de afdichtingen aan slijtage onderhevig zijn en regelmatig moeten worden vervangen.

Beschadigde delen kunnen de veiligheid en de werking beïnvloeden.

ATTENTIE! KANS OP MATERIËLE SCHADE!

Laat de montage uitsluitend door deskundige personen uitvoeren. Ondichtheden of waterlekkages kunnen aanzienlijke materiële schade aan bouwwerken of inboedel veroorzaken.

Controleer daarom alle verbindingen zorgvuldig op dichtheid.

Let erop, dat alle borgmiddelen correct gemonteerd zijn, om te voorkomen dat water door een ondichte verbinding kan lekken.

VOORZICHTIG! GEVAAR VOOR VER-

BRANDINGEN! Let er bij de warmwaterinstelling op dat u de watertemperatuur niet te heet instelt.

Maak uzelf vóór de montage vertrouwd met alle omstandigheden ter plekke, bijv. wateraansluitingen en afsluitinrichtingen.

■ Lees de gebruiksaanwijzing alstublieft voorafgaande aan montage en het gebruik

●Montage

- Armatuurinstalleren

Draai de hoofdkraan dicht, om het vrijkomen van water door ondichte plekken te voorkomen. Laat het in de leiding achtergebleven water weglopen.
□ Installeer de armatuur zoals weergegeven in afbeeldingen A en B.

⚠️ VOORZICHTIG! Verbuig de flexibele slangen niet en zet deze niet onder spanning. Anders bestaat gevaar voor materiële schade.

●Excenter-afloopgarnituur aanbrengen

□ Installeer de excenter-afvoerset zoals weergegeven op afbeelding C.

●Excenter-afloopgarnituur gebruiken

□ Zie afb. D.

- Armatuurdoorspoelen

Om mogelijke verontreinigingen te verwijderen, moet de armatuur voor het eerste gebruik worden doorgespoeld. Ga hiervoor als volgt te werk (zie afb. E):
□ Schroef de perlator 12 eraf.
Open de hoofdwaterkraan en laat het water twee minuten lang lopen.
□ Schroef de perlator vervolgens weer vast.

●Bediening

Ingebruikname

Opmerking: wanneer u de armatuur gedurende een langere periode niet heeft gebruikt, dient u de leidingen eerst goed door te spoelen om drinkwaterstagnatie en resten op te lossen.

□ Open de hoofdkraan.
□ Til de mengarm 11 omhoog en zwenk deze naar rechts of links, om de hoeveelheid water c.q. de temperatuur van het water te regelen.

Warm water:

□ Draai de mengarm naar links.

Koud water:

□ Draai de mengarm naar rechts.
- Controleer de functie van de mengkraan. Draai hiervoor de mengarm in alle toegestane richtingen. Controleer alstublieft alle aansluitingen regelmatig op dichtheid.

●Temperatuurbegrenzing instellen

Het binnenwerk 17 van deze armatuur bezit een temperatuurbegrenzing. Deze functie is fabrieksmatig niet geactiveerd (neutrale instelling).

⚠️ VOORZICHTIG! Verander de instelling van de temperatuurbegrenzing pas nadat u de armatuur heeft gemonteerd.

□ Draai de hoofdkraan dicht.
□ Verwijder de kunststof afdekking 14 met een kleine, platte schroevendraaier (zie. afb. F).
Draai de borgschroef 13 met een binnenzeskantsleutel 20 tegen de wijzers van de klok in los.

⚠️ VOORZICHTIG! Draai de schroef er niet volledig uit, maar alleen zo ver totdat de mengarm 11 gemakkelijk kan worden verwijderd. ☐ Verwijder de mengarm 11.

Maak de afdekring van het binnenwerk 15 met de hand los en schroef vervolgens de borgring van het binnenwerk 16 met behulp van een pijptang los.
□ Trek nu de instelring 19 met behulp van een schroevendraaier naar boven.

Opmerking: De cartouche niet verwijderen.

□ Zet de instelring in de gewenste positie, zoals getoond in afbeelding G.

Opmerking: de instelih kan de draaihoek van de greep beperken, zodat de debiet van warm water kan worden begrensd.

Draai de borgring van de cartouche 16 met behulp van de pijptang weer vast op de kraanarmatuur 18. Bevestig de cartouche-afdekring 15 met de hand.

Plaats de instelhendel 11 terug op het fitting- lichaam 18 en draai de schroef met de inbuss- leutel 20 vast door met de klok mee te draaien.

□ Druk de kunststof deksel 14 vast in de opening.

Draai de hoofdwatertoevoer open en controleer de temperatuurbegrenzing.

Waterspaarfunctie

□ Het patroon in deze armatuur heeft een ecofunctie. Dit vermindert de stroomsnelheid door de kraan (zie afb. H).
- Til de hendel 11 op tot u een lichte weerstand voelt. In deze stand wordt de waterstroom beperkt.
□ Wilt u de waterstroom doen versnellen til dan de hendel 11 op tot u een lichte weerstand voelt.

- Onderhoud en reiniging

- Armatuur onderhouden en reinigen

Houd er a.u.b. rekening mee dat sanitaire armaturen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht:

• Gebruik geen bijtende of alcoholhoudende middelen voor de reiniging, omdat deze het product kunnen beschadigen.
  □ Reinig uw armaturen alleen met schoon water, een mild reinigingsmiddel en een zachte doek c.q. zeem.
  □ Schroef de perlator 12 regelmatig eraf en verwijder kalkhoudende resten of vreemde voorwerpen.

Bij het niet in acht nemen van de onderhoudsin-structies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te vervallen.

Informatie

●Drinkbaarheidvan leidingwater

□ Informeer bij uw gemeente over de drinkbaarheid van het water in uw stad / gemeente.

Principieel gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

Laat water uit leidingen even lopen wanneer het langer dan vier uur in de leidingen heeft stil gestaan. Gebruik geen stagnatiewater voor het bereiden van voeding en drank, vooral niet voor de voeding van zuigelingen. Anders kan gevaar voor de gezondheid ontstaan. Vers water kunt u daaraan herkennen dat het duidelijk kouder uit de leiding komt dan stagnatiewater.

- Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en / of lichamelijke verzorging wanneer u allergisch op nikkel reageert. Dergelijk water kan sterk nikkelhoudend zijn en een allergische reactie veroorzaken.

- Gebruik geen drinkwater uit loden leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens het zwangerschap. Lood wordt aan het drinkwater afgegeven en is vooral voor zuigelingen en kleine kinderen uiterst schadelijk voor de gezondheid.
