MANUAL DE USUARIO IAN 384413 Livarno Lux

GRIFERÍA PARA LAVABO

Guía rápida

IT

MISCELATORE PER LAVABO

Guidarapida

SI

ARMATURA ZA UMIVALNIK

Kratka navodila

●Propláchnutíarmatury

Introducción ...... Página 42

Uso adecuado ...... Página 42

Descripción de las piezas ...... Página 42

Características técnicas ...... Página 42

Indicaciones de seguridad...... Página 42

Montaje ...... Página 43

Instalación de la grifería.... Página 43

Colocación del juego de desagüe excéntrico.... Página 43

Utilizar el juego de desagüe excéntrico.... Página 43

Cómo limpiar el grifo.... Página 43

Manejo ...... Página 43

Puesta en funcionamiento.... Página 43

Regulación de la temperatura.... Página 44

Función de ahorro de agua ...... Página 44

Mantenimiento y limpieza.... Página 44

Cuidado y limpieza del grifo.... Página 44

Informaciones ...... Página 45

Potabilidad del agua del grifo.... Página 45

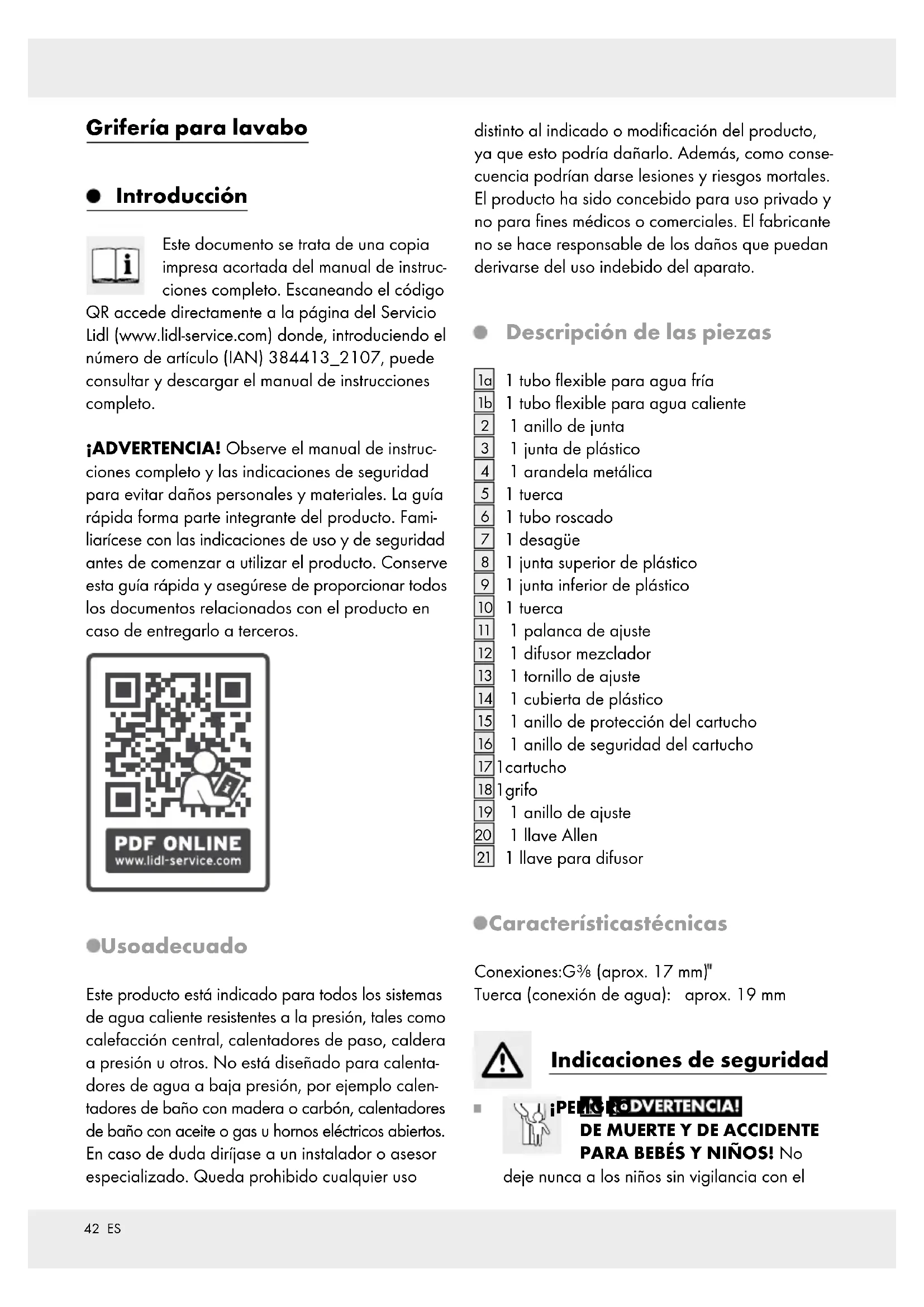

Grifería para lavabo

- Introducción

Este documento se trata de una copia impresa acortada del manual de instrucciones completo. Escaneando el código QR accede directamente a la página del Servicio Lidl (www.lidl-service.com) donde, introduciendo el número de artículo (IAN) 384413_2107, puede consultar y descargar el manual de instrucciones completo.

¡ADVERTENCIA! Observe el manual de instrucciones completo y las indicaciones de seguridad para evitar daños personales y materiales. La guía rápida forma parte integrante del producto. Familiarícese con las indicaciones de uso y de seguridad antes de comenzar a utilizar el producto. Conserve esta guía rápida y asegúrese de proporcionar todos los documentos relacionados con el producto en caso de entregarlo a terceros.

PDF ONLINE www.lidl-service.com

Usoadecuado

Este producto está indicado para todos los sistemas de agua caliente resistentes a la presión, tales como calefacción central, calentadores de paso, caldera a presión u otros. No está diseñado para calentadores de agua a baja presión, por ejemplo calentadores de baño con madera o carbón, calentadores de baño con aceite o gas u hornos eléctricos abiertos. En caso de duda diríjase a un instalador o asesor especializado. Queda prohibido cualquier uso

distinto al indicado o modificación del producto, ya que esto podría dañarlo. Además, como consecuencia podrían darse lesiones y riesgos mortales. El producto ha sido concebido para uso privado y no para fines médicos o comerciales. El fabricante no se hace responsable de los daños que puedan derivarse del uso indebido del aparato.

- Descripción de las piezas

1a 1 tubo flexible para agua fría
1b 1 tubo flexible para agua caliente
2 1 anillo de junta
3 1 junta de plástico
4 1 arandela metálica
5 1 tuerca
6 1 tubo roscado
7 1 desagüe
8 1 junta superior de plástico
9 1 junta inferior de plástico
10 1 tuerca
11 1 palanca de ajuste
12 1 difusor mezclador
13 1 tornillo de ajuste
14 1 cubierta de plástico
15 1 anillo de protección del cartucho
16 1 anillo de seguridad del cartucho
17 1 cartucho
18 1 grifo
19 1 anillo de ajuste
20 1 llave Allen
21 1 llave para difusor

Característicastécnicas

Conexiones:G ^3/8 (aprox. 17 mm) ^''

Tuerca (conexión de agua): aprox. 19 mm

Indicaciones de seguridad

¡PEÑO DVERTENCIA! DE MUERTE Y DE ACCIDENTE PARA BEBÉS Y NIÑOS! No

deje nunca a los niños sin vigilancia con el

material de embalaje. Existe peligro de asfixia. Mantenga el producto fuera del alcance de los niños. Este producto no es un juguete.

¡PELIGRO DE DESCARGA ELÉC-

TRICA! Los escapes o fugas de agua pueden suponer un peligro mortal por descarga eléctrica. Revise cuidadosamente que todas las uniones están cerradas herméticamente. Además, asegúrese de que todas las conducciones de los aparatos eléctricos están instaladas correctamente y de manera segura.

¡CUIDADO! ¡PELIGRO DE LESIONES!

Asegúrese de que todas las piezas están montadas correctamente y de la forma debida. Si el producto no se monta tal y como se indica en las instrucciones, podrían producirse lesiones.

Por favor, tenga en cuenta que las arandelas y juntas son piezas piezas que se desgastan y que deben ser cambiadas cada cierto tiempo. Las piezas dañadas pueden influir en la seguridad y el funcionamiento.

¡ATENCIÓN! ¡PELIGRO DE DAÑOS

MATERIALES! El montaje únicamente deberá realizarse por personal especializado. Las fugas o los escapes de agua pueden causar diversos daños materiales tanto en el edificio como en el mobiliario. Por lo tanto, le recomendamos que compruebe que todas las conexiones estén selladas herméticamente.

- Compruebe que las juntas están bien colocadas para evitar fugas o escapes de agua.

¡CUIDADO! ¡RIESGO DE QUEMADURAS!

Al ajustar la temperatura del agua caliente, asegúrese de que el agua no esté demasiado caliente.

■ Antes de la instalación familiarícese con el lugar de montaje, observe por ejemplo las conexiones de agua y el dispositivo de cierre.

Lea atentamente las instrucciones de uso antes de montar y utilizar el grifo. ¡Guarde todas las advertencias e indicaciones de seguridad por si las necesita en un futuro!

●Montaje

- Instalación de la grifería

Cierre el suministro principal de agua corriente para evitar fugas y escapes de agua. Deje correr el agua restante de la tubería.
□ Instale el grifo tal y como se muestra en las figuras A y B.

¡CUIDADO! No retuerza los tubos flexibles ni los someta a tensión. De lo contrario pueden producirse daños materiales.

Colocación del juego de desagüe excéntrico

□ Instale el juego de desagüe excéntrico tal y como se muestra en la figura C.

- Utilizar el juego de desagüe excéntrico

□ Véase fig. D.

- Cómo limpiar el grifo

□ Limpie el grifo antes del primer uso para eliminar la suciedad que pueda tener. Para ello proceda de tal modo (véase fig. E):
□ Desenrosque el difusor mezclador 12.
□ Abra el suministro principal de agua y deje circular agua durante dos minutos.
A continuación vuelva a enroscar el difusor mezclador.

●Manejo

- Puesta en funcionamiento

Nota: Tras largos periodos de inactividad del grifo, deje circular agua abundantemente para eliminar el agua estancada y posibles restos en la tubería.

□ Abra el suministro principal de agua corriente.
Para regular la temperatura y la intensidad del agua levante la palanca de ajuste 11 y gírela a la derecha o a la izquierda.

Agua caliente:

Gire la palanca de ajuste del grifo hacia la izquierda.

Agua fría:

□ Gire la palanca de ajuste del grifo hacia la derecha.
Compruebe que el grifo mezclador funciona correctamente. Para ello gire la palanca de ajuste en todas las direcciones posibles. Le recomendamos que compruebe periódicamente que todas las uniones estén bien selladas.

- Regulación de la temperatura

El cartucho 17 de este grifo dispone de un regulador de temperatura. Esta función no se encuentra activada de fábrica (ajuste neutral).

¡CUIDADO! No modifique el ajuste de la limitación de temperatura hasta haber montado el grifo.

□ Cierre el suministro principal de agua.
Retire cuidadosamente la cubierta de plástico 14 mediante un destornillador pequeño y plano (véase fig. F).
□ Afloje el tornillo de ajuste 13 con la llave Allen 20 girando en sentido contrario a las agujas del reloj.
¡CUIDADO! No saque completamente el tornillo, solo debe aflojarlo hasta que la palanca de ajuste 11 se pueda extraer fácilmente.
Retire la palanca de ajuste 11.
Retire el anillo de protección del cartucho 15 con la mano y con ayuda de unos alicates para tubos desenrosque el anillo de seguridad del cartucho 16.
Empuje el anillo de ajuste 19 hacia arriba con un destornillador.

Nota: No retire el cartucho.

Coloque el anillo de ajuste en la posición deseada, tal y como se muestra en la figura G.

Nota: El anillo de ajuste puede limitar el ángulo de giro del mango de manera que se puede regular la cantidad de agua caliente.

□ Vuelva a colocar el anillo de seguridad del cartucho 16 en grifo 18 con los alicates para tubos. Fije el anillo de protección del cartucho 15 con la mano.
□ Vuelva a colocar la palanca de ajuste 11 en el grifo 18 y apriete el tornillo de ajuste con una llave Allen 20 girando en el sentido de las agujas del reloj.
Introduzca la cubierta de plástico 14 en el orificio.
□ Abra el suministro principal de agua y compruebe la limitación de temperatura.

- Función de ahorro de agua

El cartucho de esta grifería dispone de una función ecológica. Esta reduce el caudal de agua que sale del grifo (véase fig. H).
□ Levante la palanca de ajuste 11 hasta que note una ligera resistencia. En esta posición se limita el caudal de agua.
Si quiere aumentar el caudal, levante la palanca de ajuste 11 hasta que supere la resistencia.

- Mantenimiento y limpieza

- Cuidado y limpieza del grifo

Tenga en cuenta que los equipos de grifería requieren un cuidado especial. Para ello tenga presente las siguientes indicaciones:

Para la limpieza no utilice nunca productos corrosivos o que contengan alcohol, ya que podrían deteriorar el producto.
□ Limpie los grifos solamente con agua, con un limpiador no corrosivo o con un paño de tela o de cuero.

□ Desenrosque periódicamente el difusor mezclador 12 y limpie los restos de suciedad o de cal que pueda contener.

Si no se cumplen las indicaciones de mantenimiento cabe esperar daños en la superficie. En este caso la garantía perdería su validez.

Informaciones

• Potabilidad del agua del grifo
• Consulte a las autoridades locales si el agua de su ciudad o municipio es potable.

Generalmente puede seguir las siguientes indicaciones para comprobar la potabilidad del agua:

• Deje correr brevemente el agua por las tuberías, si ha estado estancada durante más de cuatro horas. No utilice nunca agua estancada para la preparación de comidas y bebidas, en particular para la alimentación de lactantes. De lo contrario podría resultar perjudicial para la salud. Podrá distinguir cuando el agua está fresca porque saldrá notablemente más fría de la tubería que el agua estancada.
  Si es alérgico al níquel, no utilice agua estancada de tuberías cromadas para la alimentación y / o para la higiene corporal. Esta agua puede tener un alto contenido en níquel y producir una reacción alérgica.
  No utilice agua potable de tuberías de plomo para la preparación de alimentos para lactantes y / o para la preparación de alimentos durante el embarazo. El plomo se transmite al agua y es especialmente perjudicial para la salud de los lactantes y los niños pequeños.
