IAN 384413 - Kuchynská batéria Livarno Lux - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU IAN 384413 Livarno Lux

Používanie v súlade s určením ...... Strana 37

Popis častí....Strana 37

Inštalácia vodovodnej batérie....Strana 38

Montáž odtokovej súpravy s excentrom....Strana 38

Používanie odtokovej súpravy s excentrom ...... Strana 38

Prepláchnutie vodovodnej batérie....Strana 38

Obsluha Strana 38

Uvedenie do prevádzky....Strana 38

Nastavenie ohraničenia teploty.... Strana 39

Funkcia šetrenia vody....Strana 39

Údržba a čistenie.... Strana 39

Ošetrovanie a čistenie vodovodnej batérie ...... Strana 39

Informácie Strana 40

Pitnosť vody z vodovodu....Strana 40

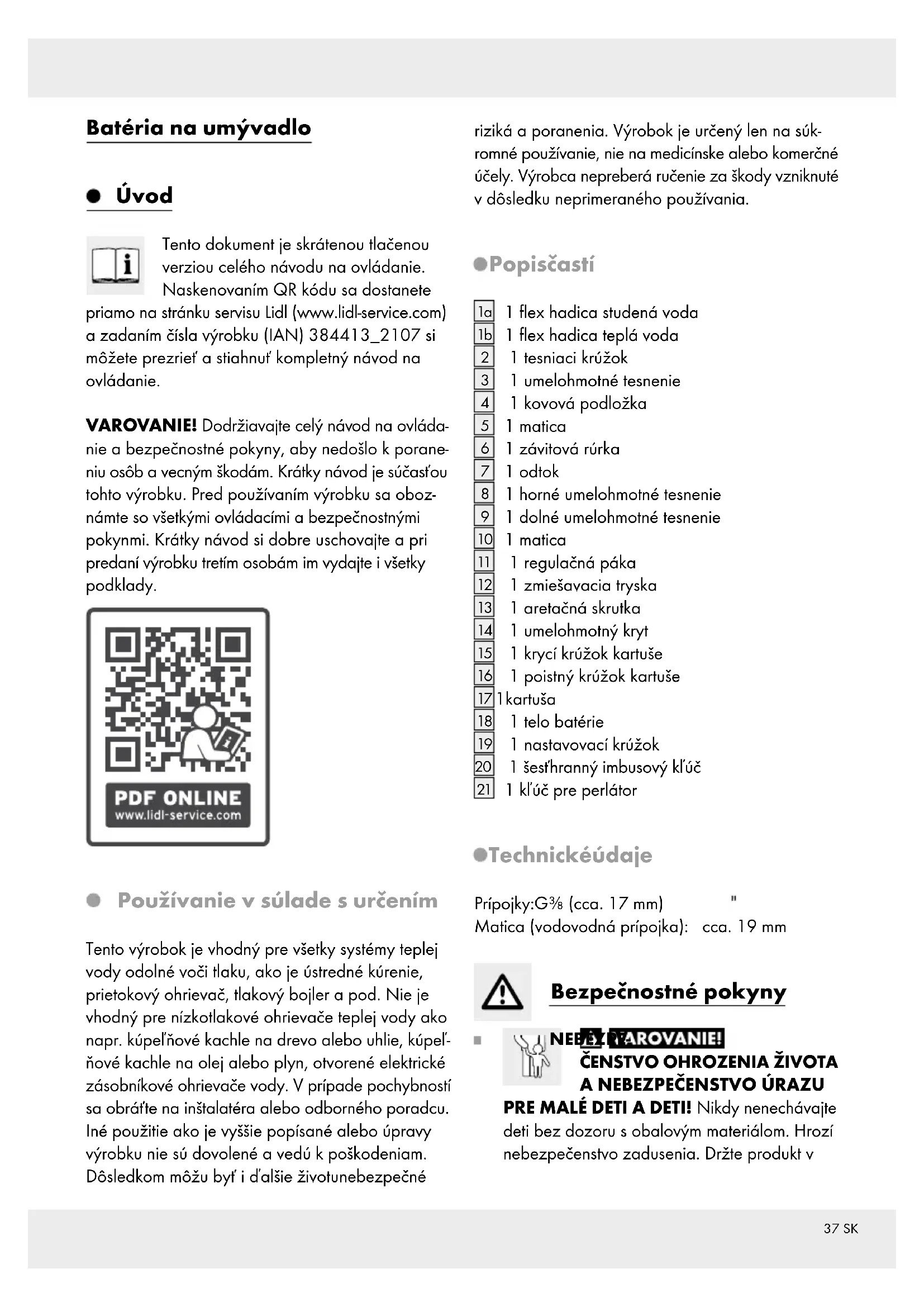

Batéria na umývadlo

• Úvod

VAROVANIE! Dodržiavajte celý návod na ovládanie a bezpečnostné pokyny, aby nedošlo k poranenu osôb a vecným škodám. Krátky návod je súčasťou tohto výrobku. Pred používaním výrobku sa oboznámte so všetkými ovládacími a bezpečnostnými pokynmi. Krátky návod si dobre uschovajte a pri predaní výrobku tretím osobám im vydajte i všetky podklady.

PDF ONLINE www.lidl-service.com

- Používanie v súlade s určením

Tento výrobok je vhodný pre všetky systémy teplej vody odolné voči tlaku, ako je ústredné kúrenie, prietokový ohrievač, tlakový bojler a pod. Nie je vhodný pre nízkotlakové ohrievače teplej vody ako napr. kúpelňové kachle na drevo alebo uhlie, kúpelňové kachle na olej alebo plyn, otvorené elektrické zásobníkové ohrievače vody. V prípade pochybností sa obrátte na inštalatéra alebo odborného poradcu. Iné použitie ako je vyššie popísané alebo úpravy výrobku nie sú dovolené a vedú k poškodeniam. Dôsledkom môžu byť i d’alšie životunebezpečné

riziká a poranenia. Výrobok je určený len na súkromné používanie, nie na medicínske alebo komerčné účely. Výrobca nepreberá ručenie za škody vzniknuté v dôsledku neprimeraného používania.

- Popisčastí

1a 1 flex hadica studená voda
1b 1 flex hadica teplá voda
2 1 tesniaci krúžok
3 1 umelohmotné tesnenie
4 1 kovová podložka
5 1 matica
6 1 závitová rúrka
7 1 odtok
8 1 horné umelohmotné tesnenie
9 1 dolné umelohmotné tesnenie
10 1 matica
11 1 regulačná páka
12 1 zmiešavacia tryska
13 1 aretačná skrutka
14 1 umelohmotný kryt
15 1 krycí krúžok kartuše
16 1 poistný krúžok kartuše
17 1 kartuša
18 1 telo batérie
19 1 nastavovací krúžok
20 1 šest'hranný imbusový kl'úč
21 1 kl'úč pre perlátor

●Technickéúdaje

Prípojky:G ^3/8 (cca. 17 mm) Matica (vodovodná prípojka): cca. 19 mm

Bezpečnostné pokyny

NEBEZ P'AROVANIE! ČENSTVO OHROZENIA ŽIVOTA A NEBEZPEČENSTVO ÚRAZU

bezpečnej vzdialenosti od detí. Tento výrobok nie je detská hračka.

POZOR NA ZÁSAH ELEKTRIC- KÝM PRÚDOM! Netesnosti alebo únik vody môžu viest' k ohrozeniu života v dôsledku zásahu elektrickým prúdom. Dôkladne skontrolujte tesnenie všetkých spojov. Okrem toho zabezpečte, aby boli všetky vedenia elektrických zariadení nainštalované správne a bezpečne.
POZOR! NEBEZPEČENSTVO PORANENIA! Ubezpečte sa, že sú všetky diely nepoškodené a správne namontované. V prípade neodbornej montáže hrozí nebezpečenstvo poranenia. Nezabúdajte prosím na to, že podložky pod matice a tesnenia sú diely podliehajúce opotrebovaniu, ktoré je potrebné z času na čas vymeníť. Poškodené časti môžu ovplyvnit’ bezpečnosť a funkčnosť.
POZOR! NEBEZPEČENSTVO VECNÝCH ŠKÓD! Vykonanie montáže prenechajte odborníkom. Netesnosti alebo únik vody môžu spôsobit značné hmotné škody na budovách alebo na vybavení domácností. Preto dôkladne skontrolujte tesnenie všetkých spojov.
Dbajte na to, aby boli všetky tesnenia správne osadené, aby ste predišli úniku vody v dôsledku netesnosti.
POZOR! NEBEZPEČENSTVO OBARENIA! Pri nastavovaní teplej vody dbajte na to, aby teplota vody nebola nastavená príliš vysoko.
Pred inštaláciou sa priamo na mieste oboznámte so všetkými danosťami, napr. s prípojkami vody a uzatváracím zariadením.
Pred montážou a používaním si prosím dôkladne prečítajte tento návod na obsluhu. Všetky bezpečnostné pokyny a inštrukcie si uschovajte pre prípad potreby v budúcnosti!

●Montáž

Inštalácia vodovodnej batérie
Uzatvorte hlavný prívod vody, aby ste zabránili úniku vody v dôsledku netesnosti. Zvyšnú vodu nechajte z potrubia vytiect'.

Nainštalujte vodovodnú batériu podl’a obrázkov A a B.

⚠ POZOR! Nepretáčajte flex hadice a nenapínajte ich. V opačnom prípade hrozí nebezpečenstvo vzniku vecných škôd.

- Montáž odtokovej súpravy s excentrom

Nainštalujte odtokovú súpravu s excentrom ako je zobrazené na obr. C.

- Používanie odtokovej súpravy s excentrom

□ Pozri obr. D.

●Prepláchnutievodovodnej batérie

Aby sa odstránili prípadné nečistoty, je potrebné vodovodnú batériu pred prvým použitím prepláchnut'. Postupujte pritom nasledovne (pozri obr. E):
☐ Odskrutkujte zmiešavaciu trysku 12.
☐ Otvorte hlavný prívod vody a nechajte vodu tiecí dve minúty.
Následne znovu priskrutkujte zmiešavaciu trysku.

- Obsluha

Uvedenie do prevádzky

Poznámka: Ak vodovodnú batériu dlhší čas nepoužívate, najskôr dôkladne prepláchnite potrubie, aby ste odstránili usadeniny a vodu, ktorá v ňom ostala.

□ Otvorte hlavný prívod vody.
Nadvihnite regulačnú páku 11 a otočte ju do-prava alebo dol'ava pre nastavenie intenzity príp. teploty vodného toku.

Teplá voda:

☐ Otočte regulačnú páku dol'ava.

Studená voda:

☐ Otočte regulačnú páku doprava.

☐ Skontrolujte prevádzku zmiešavacej vodovodnej batérie. Za týmto účelom otáčajte regulačnú páku do všetkých povolených polôh. Pravidelne kontrolujte tesnosť prípojek.

●Nastavenieohraničenia teploty

Kartuša 17 tejto vodovodnej batérie disponuje ohraničením teploty. Táto funkcia nie je vo výrobe aktivovaná (neutrálné nastavenie).

⚠️ POZOR! Nastavenie ohraničenia teploty zmeňte až po namontovaní vodovodnej batérie.

□ Uzatvorte hlavný prívod vody.

☐ Opatrne odstráňte umelohmotný kryt 14 pomocou malého plochého skrutkovača (pozri obr. F).

□ Uvol'nite aretačnú skrutku 13 pomocou kl'úča s vnútorným šest'hranom 20 otáčaním proti smeru hodinových ručičiek.

⚠️ POZOR! Skrutku úplne nevyskrutkujte, len ju povol’te tak, aby bolo možné regulačnú páku 11 l’ahko vybrať.

□ Vyberte regulačnú páku 11.

□ Umiestnite nastavovací krúžok v želanej polohe ako je zobrazené na obr. G.

Poznámka: Nastavovací krúžekmôže obmedzit' otočný uhol rukoväte, čím bude obmedzené prietokové množstvo teplej vody.

☐Regulačnúpáku 11 opät' nasad'te na telo vodovodnej batérie 18 a aretačnú skrutku pevne utiahnite pomocou šesthranného imbisového klúča 20 otáčaním v smere hodinových ručičiek.

□ Zatlačte umelohmotný kryt 14 do otvoru.

☐ Otvorte hlavný prívod vody a skontrolujte ohraničenie teploty.

- Funkcia šetrenia vody

□ Kartuša v tejto armatúre disponuje funkciou eko. Táto znižuje prietokové množstvo cez vodovodný kohútik (p. obr. H).

- Ošetrovanie a čistenie vodovodnej batérie

Nezabúdajte na to, že sanitárne batérie si vyžadujú osobitnú starostlivosť. Dodržiavajte preto nasledujúce pokyny:

Na čistenie nepoužívajte žiadne leptajúce prostriedky alebo prostriedky obsahujúce alkohol, mohli by produkt poškodit.

□ Vodovodné batérie čistite iba čistou vodou, jemnými čistiacimi prostriedkami a mäkkou handričkou príp. kožou.

□Zmiešavaciutrysku 12 v pravidelných časových intervaloch vyskrutkujte a odstráňte vápenaté zvyšky alebo cudzie telesá.

Pri nedodržiavaní návodu na ošetrovanie je potrebné počítat' s poškodením povrchu. V takom prípade nie je možné uplatnit' garančný nárok.

Informácie

- Pitnosť vody z vodovodu

☐ O pitnosti vody Vo Vašom meste / obci sa informujte na Vašom mestskom / obecnom úrade.

Pre pitnosť vody z vodovodu všeobecne platí nasledujúce odporúčanie:

Ak voda v potrubiach stála dlhšie ako štyri hodiny, nechajte ju chvíľu odtiecť. Vodu, ktorá stála v potrubí, nepoužívajte na prípravu jedál a nápojov, najmä ak ide o výživu dojčiat. V opačnom prípade sa môžu vyskytnúť zdravotné t’ažkosti. Čerstvú vodu rozoznáte podľa toho, že je po vypustení z potrubia citel’ne chladnejšia ako voda, ktorá v ňom stála.
Nepoužívajte vodu, ktorá stála v pochrómovaných potrubiach, na výživu a / alebo na telesnú hygienu, ak ste alergický na nikel. Táto voda môže obsahovať zvýšené množstvo niklu a vyvolat’ alergickú reakciu.
Nepoužívajte pitnú vodu z olovených potrubí na prípravu výživy pre dojčatá a / alebo na prípravu potravín počas tehotenstva. Olovo prechádza do pitnej vody a je obzvlášť škodlivé pre zdravie dojčiat a malých detí.
