IAN 385535 - Kuchynská batéria Livarno Lux - Bezplatný návod na obsluhu

Typ výrobku	Kuchynská batéria
Značka	Livarno Lux
Model	IAN 385535
Prívod	Teplá a studená voda, kompatibilné so všetkými tlakovými systémami teplej vody (centrálne kúrenie, prietokový ohrievač, tlakový ohrievač vody)
Max. teplota teplej vody	85 °C
Prípojky	G 3/8 (približne 17 mm), matica vodovodnej prípojky približne 19 mm
Hlavné funkcie	Páková batéria, výsuvná sprchová hlavica, funkcia úspory vody (obmedzenie prietoku až o 50 %), funkcia úspory energie (studená voda v strede), nastaviteľné obmedzenie teploty
Súčasťou balenia	Sprchová hlavica (1), perlátor (2), plastový trojuholník (3), prípojné hadice teplá/studená (4,5), tesnenie (6), kovová podložka (7), kovová tyč (8), syntetická matica (9), protizávažie (10), skrutka (11), prípojná hadica (12), ochranný kryt (13), sprchová hadica (14), nastavovací krúžok (15), telo batérie (16), ovládacia páka (17), malý plastový kryt (18), blokovacia skrutka (19), krycí krúžok kartuše (20), kartuša (21)
Údržba a čistenie	Čistite čistou vodou s neutrálnym čistiacim prostriedkom a mäkkou handričkou; pravidelne odskrutkujte perlátor na odstránenie vodného kameňa; nepoužívajte korozívne ani alkoholové prostriedky
Bezpečnosť	Nebezpečenstvo udusenia pre deti (obal); riziko zásahu elektrickým prúdom pri úniku; riziko popálenia (vysoká teplota); skontrolujte tesnosť všetkých prípojok
Inštalácia	Inštalácia kvalifikovaným technikom; pred montážou uzavrite hlavný prívod vody; pred prvým použitím batériu prepláchnite
Opraviteľnosť	Spotrebné diely: tesnenia, podložky; vymeniteľná kartuša; odskrutkovateľný perlátor
Záruka	Záruka výrobcu za podmienok (nedodržanie pokynov na údržbu vylučuje záruku)

Často kladené otázky - IAN 385535 Livarno Lux

Ako nainštalovať batériu IAN 385535?

Uzavrite hlavný prívod vody, potom nainštalujte batériu podľa obrázkov A až G v návode. Uistite sa, že hadice nie sú skrútené. Po montáži prepláchnite batériu odstránením perlátora a nechaním vody tiecť dve minúty.

Môžem použiť túto batériu s nízkotlakovým ohrievačom vody?

Nie, batéria je určená pre tlakové systémy teplej vody (centrálne kúrenie, prietokový ohrievač atď.). Nie je vhodná pre nízkotlakové ohrievače, ako sú ohrievače na drevo alebo plyn bez tlaku.

Ako nastaviť obmedzenie teploty?

Po nainštalovaní batérie odstráňte malý plastový kryt, uvoľnite blokovaciu skrutku, odstráňte ovládaciu páku, odskrutkujte krycí krúžok, potom nastavte nastavovací krúžok do požadovanej polohy (pozri obr. J). Všetko zmontujte späť a skontrolujte teplotu.

Čo robiť, ak je prietok vody slabý?

Perlátor môže byť upchatý vodným kameňom alebo nečistotami. Odskrutkujte perlátor, vyčistite ho pod tečúcou vodou alebo v prípade potreby odvápnite. Ak problém pretrváva, skontrolujte, či nie je aktivovaná funkcia úspory vody (páka musí prekonať odpor).

Ako používať funkciu úspory vody?

Zdvihnite ovládaciu páku, až kým nepocítite mierny odpor: voda tečie so zníženým prietokom (úspora približne 50 %). Pre normálny prietok vyviniete dodatočný tlak na prekonanie tohto odporu.

Teplá voda netečie, čo skontrolovať?

Uistite sa, že prívod teplej vody je otvorený a že hadica teplej vody je správne pripojená. Skontrolujte, či nie je zablokovaná kartuša. Ak problém pretrváva, kontaktujte technika.

Ako vyčistiť batériu bez poškodenia?

Použite mäkkú handričku a neutrálny čistiaci prostriedok (jemný mydlový). Nikdy nepoužívajte korozívne prostriedky, alkoholové ani abrazívne prášky. Pre chrómované časti je vhodný čistič na nehrdzavejúcu oceľ. Pravidelne odvápňujte perlátor.

Môžem vymeniť kartušu sám?

Áno, kartuša (21) je prístupná po odstránení páky a krycieho krúžku. Odskrutkujte nastavovací krúžok, vyberte kartušu a nainštalujte novú. Dávajte pozor na správne zloženie všetkých dielov.

Aké typy tesnení sa používajú?

Batéria sa dodáva s tesneniami a podložkami (diely 6, 7). Tesnenia sú z gumy alebo silikónu. Odporúča sa ich pravidelne vymieňať alebo v prípade úniku.

Čo robiť v prípade úniku vody pod drezom?

Najprv skontrolujte, či sú všetky prípojky dobre utiahnuté (matice hadíc). Skontrolujte tesnenia a v prípade potreby ich vymeňte. Ak únik pretrváva, môže ísť o prasklinu v tele batérie; kontaktujte zákaznícky servis.

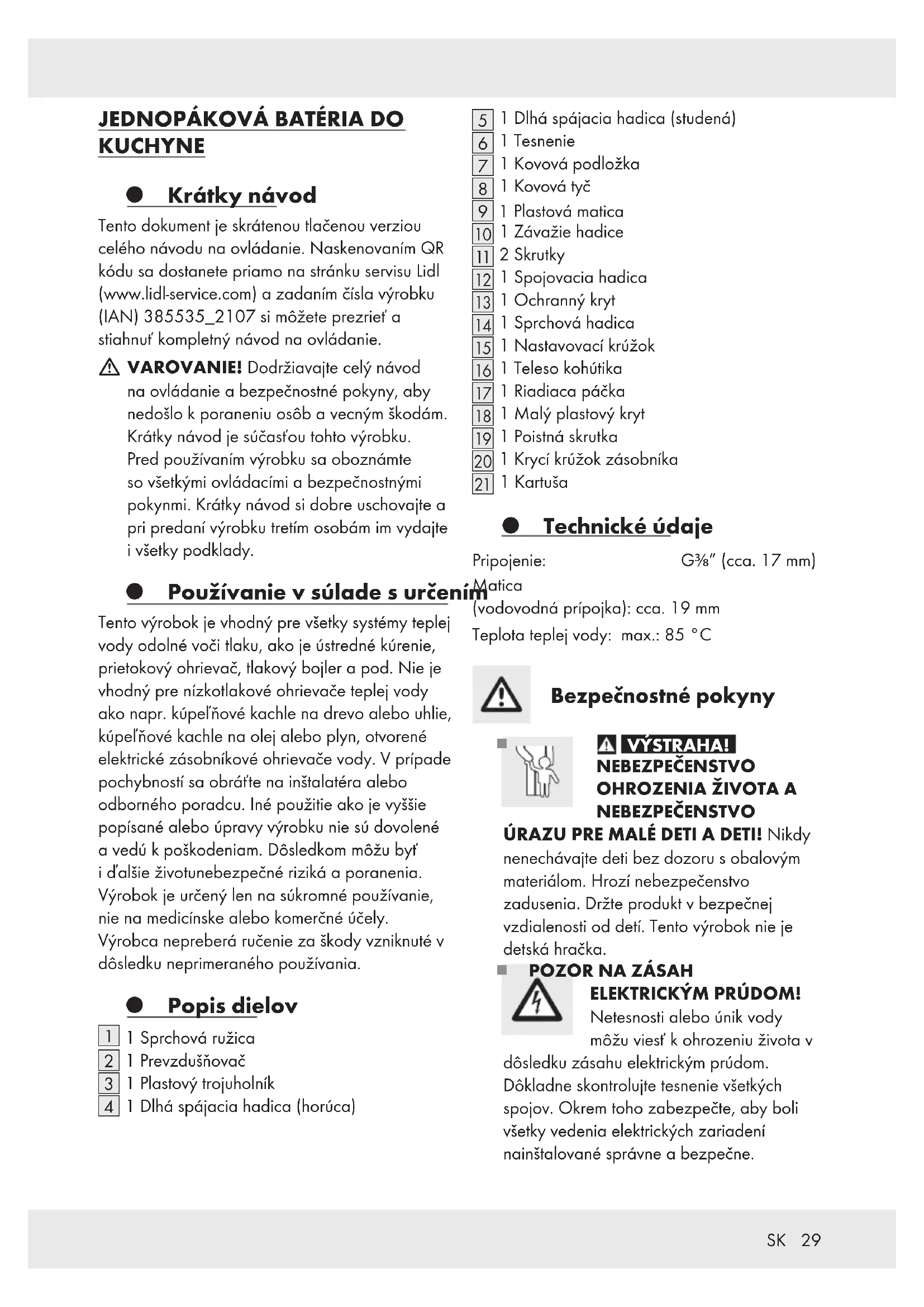

NÁVOD NA OBSLUHU IAN 385535 Livarno Lux

VAROVANIE! Dodržiavajte celý návod na ovládanie a bezpečnostné pokyny, aby nedošlo k poraneniu osôb a vecným škodám. Krátky návod je súčasťou tohto výrobku. Pred používaním výrobku sa oboznámte so všetkými ovládacími a bezpečnostnými pokynmi. Krátky návod si dobre uschovajte a pri predaní výrobku tretím osobám im vydajte i všetky podklady.

5 1 Dlhá spájacia hadica (studená)
6 1 Tesnenie
7 1 Kovová podložka
8 1 Kovová tyč
9 | 1 Plastová matica
10 1 Závažie hadice
11 2 Skrutky
12 1 Spojovacia hadica
13 1 Ochranný kryt
14 1 Sprchová hadica
15 1 Nastavovací krúžok
16 1 Teleso kohútika
17 1 Riadiaca páčka
18 1 Malý plastový kryt
19 1 Poistná skrutka
20 1 Krycí krúžok zásobníka
21 1 Kartuša

● Technické údaje

Pripojenie:

G ^3/8 ″ (cca. 17 mm)

- Používanie v súlade s určením

Tento výrobok je vhodný pre všetky systémy teplej vody odolné voči tlaku, ako je ústredné kúrenie, prietokový ohrievač, tlakový bojler a pod. Nie je vhodný pre nízkotlakové ohrievače teplej vody ako napr. kúpelňové kachle na drevo alebo uhlie, kúpelňové kachle na olej alebo plyn, otvorené elektrické zásobníkové ohrievače vody. V prípade pochybností sa obrátte na inštalatéra alebo odborného poradcu. Iné použitie ako je vyššie popísané alebo úpravy výrobku nie sú dovolené a vedú k poškodeniam. Dôsledkom môžu byť i d’alšie životunebezpečné riziká a poranenia. Výrobok je určený len na súkromné používanie, nie na medicínske alebo komerčné účely. Výrobca nepreberá ručenie za škody vzniknuté v dôsledku neprimeraného používania.

Matica

(vodovodná prípojka): cca. 19 mm

Teplota teplej vody: max.: 85 °C

Bezpečnostné pokyny

VÝSTRAHA! NEBEZPEČENSTVO OHROZENIA ŽIVOTA A NEBEZPEČENSTVO

Netesnosti alebo únik vody môžu viest' k ohrozeniu života v

dôsledku zásahu elektrickým prúdom.

Dôkladne skontrolujte tesnenie všetkých spojov. Okrem toho zabezpečte, aby boli všetky vedenia elektrických zariadení nainštalované správne a bezpečne.

- Popis dielov

1 Sprchová ružica
2 | 1 Prevzdušňovač
3 1 Plastový trojuholník
4 1 Dlhá spájacia hadica (horúca)

POZOR! NEBEZPEČENSTVO

PORANENIA! Ubezpečte sa, že sú všetky diely nepoškodené a správne namontované. V prípade neodbornej montáže hrozí nebezpečenstvo poranenia. Nezabúdajte prosím na to, že podložky pod matice a tesnenia sú diely podliehajúce opotrebovaniu, ktoré je potrebné z času na čas vymeniť. Poškodené časti môžu ovplyvnit bezpečnosť a funkčnosť.

VECNÝCH ŠKÓD! Vykonanie montáže prenechajte odborníkom. Netesnosti alebo únik vody môžu spôsobit' značné hmotné škody na budovách alebo na vybavení domácností. Preto dôkladne skontrolujte tesnenie všetkých spojov.

Dbajte na to, aby boli všetky tesnenia správne osadené, aby ste predišli úniku vody v dôsledku netesnosti.
Prúd môžete otočit' do požadovanej polohy. Uistite sa, že prúd je vždy nastavený v oblasti umývadla, v opačnom prípade môže unikanie vody viest' k vážnemu vytopeniu vo vašom dome alebo budove.

POZOR! NEBEZPEČENSTVO

OBARENIA! Pri nastavovaní teplej vody dbajte na to, aby teplota vody nebola nastavená príliš vysoko.

Pred inštaláciou sa priamo na mieste oboznámte so všetkými danosťami, napr. s prípojkami vody a uzatváracím zariadením.

Pred montážou a používaním si prosím dôkladne prečítajte tento návod na obsluhu. Všetky bezpečnostné pokyny a inštrukcie si uschovajte pre prípad potreby v budúcnosti!

Montáž

Inštalácia vodovodnej batérie

Uzatvorte hlavný prívod vody, aby ste zabránili úniku vody v dôsledku netesnosti. Zvyšnú vodu nechajte z potrubia vytiečť.
Armatúru nainštalujte podl'a obr. A až G.

⚠️ POZOR! Nepretáčajte Flex hadice a nenapínajte ich. V opačnom prípade hrozí nebezpečenstvo vecných škôd.

● Prepláchnutie vodovodnej batérie

Aby sa ostránili prípadné nečistoty, je potrebné vodovodnú batériu pred prvým použitím prepláchnut'. Postupujte pritom nasledovne (pozri obr. I):
Odkrutkujte prevzdušno 2
- Otvorte hlavný prívod vody a nechajte vodu tiecť dve minúty.
Následne znovu priskrutkujte prevzdušňovač 2.

Nastavenie ohraničenia teploty

Kartuša 21 tejto armatúry je vybavená obmedzením teploty. Táto funkcia nie je nastavená v továrni (neutrálné nastavenie).

⚠ POZOR! Nastavenie ohraničenia teploty zmeňte až po namontovaní vodovodnej batérie.

• Pri nastavení ohraničenia teplôt sa riad'te obrázkom H a obrázkom J.
  ■ Uzatvorte hlavný prívod vody.
• Opatrne odstráňte malý plastový 18 malým plochým skrutkovačom.
  Uvol'nite poistnú skru19 jej otočením proti smeru hodinových ručičiek pomocou šesthranného klúča.

⚠ POZOR! Skrutku úplne nevyťahujte, iba ju uvolňujte, kým sa nebude dat’ jednoducho vytiahnuť riadiaca páčka 17

■ Vyberte regulačnú riadiaca páčka 17.

Vložte nastavovací krúžok 15 do požadovanej polohy (pozri obr. J).

Umiestnite riadiacu páčku 17 spät na teleso kohútika 16. Dotiahnite poistnú skrutku 19 jej otočením v smere hodinových ručičiek pomocou šesťhranného klúča.

- Otvorte hlavný prívod vody a skontrolujte ohraničenie teploty.

Prevádzka

Uvedenie do prevádzky

Upozornenie: Ak ste armatúru dlhší čas nepoužívali, riadne prepláchnite trubky, aby ste sa vyhli uviaznutiu a nazbieraniu usadenín v prívode pitnej vody.

■ Otvorte hlavný prívod vody.

Zodvihnite riadiaca pá 17 a otočte ju doprava alebo dol'ava a regulujte rýchlost' alebo teplotu prítoku vody.

■ Skontrolujte prevádzku zmiešavača. Ovládaciu páku 17 poposúvajte do všetkých možných polôh. Pravidelne kontrolujte všetky pripojenia, aby ste sa uistili, že sú tesné.

● Funkcia úspory vody

Kartuša 21 tejto batérie je vybavená funkciou úspory vody. Táto funkcia obmedzuje prietok vody cez vodovodný kohút. Znamená to, že môžete ušetriť až do 50 % vody (pozri obr. K).

Nadvihnite riadiacu páčku 17, pokým nespozorujete mierny odpor. Tento odpor vedie pri čiastočnom otvorení k zastaveniu a jednoducho tým obmedzuje prietok vody.

● Funkcia úspory energie

Kartuša 21 tejto batérie je vybavená funkciou úspory energie.

Ked' riadiacu páčku 17 uvediete do strednej polohy, tečie len studená voda. Zníži sa tým spotreba energie (pozri obr. L).

- Údržba a čistenie

- Ošetrovanie a čistenie vodovodnej batérie

Nezabúdajte na to, že sanitárne batérie si vyžadujú osobitnú starostlivost. Dodržiavajte preto nasledujúce pokyny:

Na čistenie nepoužívajte žiadne leptajúce prostriedky alebo prostriedky obsahujúce alkohol, mohli by produkt poškodit'.
Vodovodné batérie čistite iba čistou vodou, jemnými čistiacimi prostriedkami a mäkkou handričkou príp. kožou.
■ Prevzdušno 2 v pravidelných časových intervaloch vyskrutkujte a odstráňte vápenaté zvyšky alebo cudzie telesá.

Pri nedodržiavaní návodu na ošetrovanie je potrebné počítat' s poškodením povrchu. V takom prípade nie je možné uplatnit' garančný nárok.

Likvidácia

Obal pozostáva z ekologických materiálov, ktoré môžete odovzdať na miestnych recyklačných zberných miestach.

O možnostiach likvidácie opotrebovaného výrobku sa môžete informovať na Vašej obecnej alebo mestskej správe.

Informácie

- O pitnosti vody Vo Vašom meste / obci sa informujte na Vašom mestskom / obecnom úrade.

Pre pitnosť vody z vodovodu všeobecne platí nasledujúce odporúčanie:

Ak voda v potrubiach stála dlhšie ako štyri hodiny, nechajte ju chvíľu odtiečť. Vodu, ktorá stála v potrubí, nepoužívajte na prípravu jedál a nápojov, najmä ak ide o výživu dojčiat. V opačnom prípade sa môžu vyskytnúť zdravotné t’ažkosti. Čerstvú vodu rozoznáte podľa toho, že je po vypustení z potrubia citel’ne chladnejšia ako voda, ktorá v ňom stála.
Nepoužívajte vodu, ktorá stála v pochrómovaných potrubiach, na výživu a / alebo na telesnú hygienu, ak ste alergický na nikel. Táto voda môže obsahovať zvýšené množstvo niklu a vyvolať alergickú reakciu.
Nepoužívajte pitnú vodu z olovených potrubí na prípravu výživy pre dojčatá a / alebo na prípravu potravín počas tehotenstva. Olovo prechádza do pitnej vody a je obzvlášť škodlivé pre zdravie dojčiat a malých detí.
