IAN 385535 - Rubinetto da cucina Livarno Lux - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rubinetto da cucina
Marca	Livarno Lux
Modello	IAN 385535
Alimentazione	Acqua calda e fredda, compatibile con qualsiasi sistema di acqua calda resistente alla pressione (riscaldamento centralizzato, scaldabagno istantaneo, scaldabagno a pressione)
Temperatura max. acqua calda	85 °C
Raccordi	G 3/8 (circa 17 mm), dado di raccordo acqua circa 19 mm
Funzioni principali	Miscelatore a leva, doccetta estraibile, funzione di risparmio idrico (limitazione del flusso fino al 50 %), funzione di risparmio energetico (acqua fredda al centro), limitazione della temperatura regolabile
Pezzi inclusi	Doccetta (1), aeratore (2), triangolo in plastica (3), flessibili di collegamento caldo/freddo (4,5), guarnizione (6), rondella metallica (7), barra metallica (8), dado sintetico (9), contrappeso (10), vite (11), tubo di collegamento (12), cappuccio di protezione (13), flessibile doccia (14), anello di regolazione (15), corpo miscelatore (16), leva di comando (17), piccolo coperchio in plastica (18), vite di blocco (19), anello di copertura cartuccia (20), cartuccia (21)
Manutenzione e pulizia	Pulire con acqua chiara e detergente neutro con un panno morbido; svitare regolarmente l'aeratore per eliminare il calcare; non utilizzare prodotti corrosivi o a base di alcol
Sicurezza	Pericolo di soffocamento per bambini (imballaggio); rischio di scossa elettrica in caso di perdita; rischio di ustioni (temperatura elevata); verificare la tenuta di tutti i raccordi
Installazione	Installazione da parte di un tecnico qualificato; chiudere l'alimentazione idrica principale prima del montaggio; sciacquare il rubinetto prima del primo utilizzo
Riparabilità	Parti soggette a usura: guarnizioni, rondelle; cartuccia sostituibile; aeratore svitabile
Garanzia	Garanzia del produttore a condizioni (la mancata osservanza delle istruzioni per la manutenzione esclude la garanzia)

Domande frequenti - IAN 385535 Livarno Lux

Come installare il rubinetto IAN 385535?

Chiudere l'alimentazione idrica principale, quindi installare il rubinetto seguendo le illustrazioni da A a G del manuale. Assicurarsi che i flessibili non siano attorcigliati. Dopo il montaggio, sciacquare il rubinetto rimuovendo l'aeratore e lasciando scorrere l'acqua per due minuti.

Posso usare questo rubinetto con uno scaldabagno a bassa pressione?

No, il rubinetto è progettato per sistemi di acqua calda resistenti alla pressione (riscaldamento centralizzato, scaldabagno istantaneo, ecc.). Non è adatto per scaldabagni a bassa pressione come quelli a legna o a gas senza pressione.

Come regolare la limitazione della temperatura?

Dopo aver montato il rubinetto, rimuovere il piccolo coperchio in plastica, allentare la vite di blocco, togliere la leva di comando, svitare l'anello di copertura, quindi regolare l'anello di regolazione nella posizione desiderata (vedi ill. J). Riavvitare il tutto e verificare la temperatura.

Cosa fare se il flusso d'acqua è debole?

L'aeratore potrebbe essere ostruito da calcare o impurità. Svitare l'aeratore, pulirlo sotto acqua corrente o decalcificarlo se necessario. Se il problema persiste, verificare che la funzione di risparmio idrico non sia attivata (la leva deve superare la resistenza).

Come utilizzare la funzione di risparmio idrico?

Sollevare la leva di comando fino a sentire una leggera resistenza: l'acqua scorre a portata ridotta (circa 50 % di risparmio). Per una portata normale, esercitare una pressione aggiuntiva per superare questa resistenza.

L'acqua calda non esce, cosa controllare?

Assicurarsi che l'alimentazione dell'acqua calda sia aperta e che il flessibile caldo sia correttamente collegato. Verificare che la cartuccia non sia bloccata. Se il problema persiste, contattare un tecnico.

Come pulire il rubinetto senza danneggiarlo?

Utilizzare un panno morbido e un detergente neutro (sapone delicato). Non usare mai prodotti corrosivi, a base di alcol o polvere abrasiva. Per le parti cromate, un detergente per acciaio inox può essere adatto. Decalcificare regolarmente l'aeratore.

Posso sostituire la cartuccia da solo?

Sì, la cartuccia (21) è accessibile dopo aver rimosso la leva e l'anello di copertura. Svitare l'anello di regolazione, rimuovere la cartuccia e installare quella nuova. Assicurarsi di rimontare correttamente tutte le parti.

Quali tipi di guarnizioni vengono utilizzati?

Il rubinetto viene fornito con guarnizioni e rondelle (pezzi 6, 7). Le guarnizioni sono in gomma o silicone. Si consiglia di sostituirle periodicamente o in caso di perdita.

Cosa fare in caso di perdita d'acqua sotto il lavello?

Verificare innanzitutto che tutti i raccordi siano ben serrati (dadi dei flessibili). Ispezionare le guarnizioni e sostituirle se necessario. Se la perdita persiste, potrebbe esserci una crepa nel corpo del rubinetto; contattare il servizio clienti.

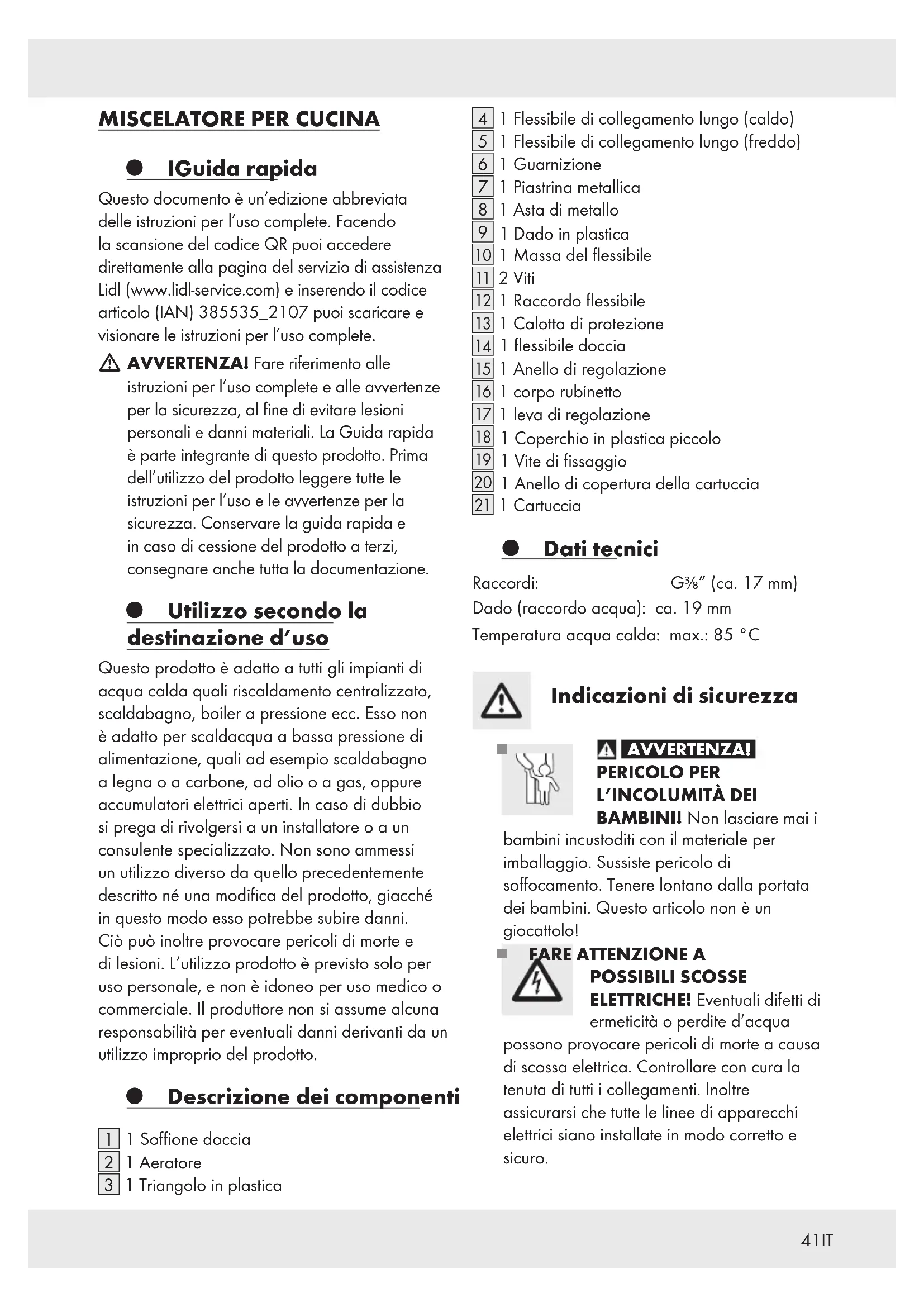

MANUALE UTENTE IAN 385535 Livarno Lux

Questo documento è un'edizione abbreviata delle istruzioni per l'uso complete. Facendo la scansione del codice QR puoi accedere direttamente alla pagina del servizio di assistenza Lidl (www.lidl-service.com) e inserendo il codice articolo (IAN) 385535_2107 puoi scaricare e visionare le istruzioni per l'uso complete.

AVVERTENZA! Fare riferimento alle istruzioni per l'uso complete e alle avvertenze per la sicurezza, al fine di evitare lesioni personali e danni materiali. La Guida rapida è parte integrante di questo prodotto. Prima dell'utilizzo del prodotto leggere tutte le istruzioni per l'uso e le avvertenze per la sicurezza. Conservare la guida rapida e in caso di cessione del prodotto a terzi, consegnare anche tutta la documentazione.

Utilizzo secondo la destinazione d'uso

Questo prodotto è adatto a tutti gli impianti di acqua calda quali riscaldamento centralizzato, scaldabagno, boiler a pressione ecc. Esso non è adatto per scaldacqua a bassa pressione di alimentazione, quali ad esempio scaldabagno a legna o a carbone, ad olio o a gas, oppure accumulatori elettrici aperti. In caso di dubbio si prega di rivolgersi a un installatore o a un consulente specializzato. Non sono ammessi un utilizzo diverso da quello precedentemente descritto né una modifica del prodotto, giacché in questo modo esso potrebbe subire danni. Ciò può inoltre provocare pericoli di morte e di lesioni. L'utilizzo prodotto è previsto solo per uso personale, e non è idoneo per uso medico o commerciale. Il produttore non si assume alcuna responsabilità per eventuali danni derivanti da un utilizzo improprio del prodotto.

- Descrizione dei componenti

1 1 Soffione doccia
2 1 Aeratore
3 1 Triangolo in plastica

4 1 Flessibile di collegamento lungo (caldo)
5 1 Flessibile di collegamento lungo (freddo)
6 1 Guarnizione
7 1 Piastrina metallica
8 1 Asta di metallo
9 1 Dado in plastica
10 1 Massa del flessibile
11 2 Viti
12 1 Raccordo flessibile
13 1 Calotta di protezione
14 1 flessibile doccia
15 1 Anello di regolazione
16 1 corpo rubinetto
17 1 leva di regolazione
18 1 Coperchio in plastica piccolo
19 1 Vite di fissaggio
20 1 Anello di copertura della cartuccia
21 1 Cartuccia

● Dati tecnici

Raccordi: G^3/8 (ca. 17 mm)

Dado (raccordo acqua): ca. 19 mm

Temperatura acqua calda: max.: 85 °C

Indicazioni di sicurezza

AVVERTENZA!

PERICOLO PER

L'INCOLUMITÀ DEI

BAMBINI! Non lasciare mai i

bambini incustoditi con il materiale per imballaggio. Sussiste pericolo di soffocamento. Tenere lontano dalla portata dei bambini. Questo articolo non è un giocattolo!

ATTENZIONE A

POSSIBILI SCOSSE

ELETTRICHE! Eventuali difetti di ermeticità o perdite d'acqua

possono provocare pericoli di morte a causa di scossa elettrica. Controllare con cura la tenuta di tutti i collegamenti. Inoltre assicurarsi che tutte le linee di apparecchi elettrici siano installate in modo corretto e sicuro.

■ CAUTELA! PERICOLO DI FERITE!

Assicurarsi che tutti i componenti siano intatti e siano montati correttamente. In caso di montaggio non corretto sussiste pericolo di infortunio. Si prega di osservare che le rondelle e le guarnizioni sono pezzi soggetti a usura che vanno sostituiti di tanto in tanto. Componenti danneggiati possono compromettere la sicurezza e il funzionamento.

ATTENZIONE! PERICOLO DI DANNI A

COSE! Fare eseguire il montaggio solamente a personale esperto. Controllate la tenuta corretta di tutte le guarnizioni onde evitare una perdita d'acqua. Controllare tutti i collegamenti per la loro perfetta tenuta.

■ Componenti danneggiati possono compromettere la sicurezza e il funzionamento.

Il beccuccio può essere ruotato nella direzione desiderata. Assicurarsi che il beccuccio sia direzionato all'interno dell'area del lavello, altrimenti le perdite di acqua potrebbero provocare pericolosi allagamenti in casa e nell'intero edificio.

CAUTELA! PERICOLO DI

SCOTTATURA! Eseguendo la regolazione dell'acqua calda fare attenzione a che la temperatura dell'acqua non venga regolata su livelli troppo elevati.

• Prima dell'installazione si deve prendere visione di tutte le condizioni sul posto, quali l'allacciamento all'acqua e il dispositivo di intercettazione.
• Prima del montaggio e dell'uso, leggere attentamente le presenti istruzioni d'uso. Conservare le indicazioni di sicurezza e le istruzioni per eventuali necessità future!

Montaggio

- Installazione dell'armatura

Interrompete l'erogazione dell'acqua onde evitare una perdita d'acqua. Lasciare scorrere il residuo di acqua dalle condutture.
- Installare il miscelatore come illustrato nella figura da A a G.

CAUTELA! Non piegare le tubazioni flessibili e non porle sotto tensione. In caso contrario sussiste il pericolo di danni materiali.

Risciacquo dell'armatura

Per eliminare possibili impurità, prima di essere utilizzata per la prima volta l'armatura deve essere risciacquata. A tal fine procedere come di seguito (vedere Fig. I):
Svitare l'aerat 2.
- Aprire l'alimentazione principale dell'acqua e lasciare scorrere l'acqua per due minuti.

Riavvitare poi nuovamente l'aeratore 2.

- Regolazione del limite di temperatura

La cartuccia 21 di questo miscelatore è dotata di limitazione della temperatura. Questa funzione non è attivata come predefinita (impostazione neutra).

⚠️ CAUTELA! Modificare la regolazione del limite di temperatura solo dopo aver montato il rubinetto.

Per regolare il limite di temperatura, seguire la figura H e la figura J.
Chiudere l'alimentazione principale dell'acqua.

Rimuovere il coperchio in plastica piccolo 18 delicatamente utilizzando un cacciavite piatto piccolo.
Allentare la vite di fissaggio 19 ruotandola in senso antiorario mediante la chiave esagonale.

⚠️ CAUTELA! Non rimuovere completamente la vite; è sufficiente allentarla fino a quando la leva di regolazione 17 può essere facilmente rimossa.

■ Togliere la leva di regolazione 17.

Allentare l'anello di copertura della cartuccia 20 a mano.

Ora tirare l'anello di regolazione 15 verso alto con un cacciavite. Indicazione: Non togliere la cartuccia 21.

Collocare l'anello di regolazione 15 nella posizione desiderata (vedere Fig. J).

Quindi, stringere l'anello di copertura della cartuccia 20 a mano.

Posizionare la leva di regolazione 17 nuovamente sul corpo del rubinetto 16. Stringere la vite di fissaggio 19 ruotandola in senso orario mediante la chiave esagonale.

Premere il coperchio in plastica piccolo 18 all'interno del foro.

- Aprire l'alimentazione principale dell'acqua e controllare la soglia della temperatura.

Funzionamento

Preparazione all'uso

Indicazione: Se il raccordo non è stato utilizzato per un lungo periodo, sciacquare abbondantemente i tubi in modo da evitare il ristagno e l'accumulo di residui all'interno dell'impianto di fornitura di acqua potabile.

■ Aprire la linea di fornitura idrica principale.

Sollevare la leva di regolazione 17 e ruotarla a destra o a sinistra per regolare la velocità o la temperatura del flusso d'acqua.

Verificare il funzionamento del miscelatore. Per farlo, spostare la leva di regolazione 17 in tutte le posizioni possibili. Controllare regolarmente tutte le giunture per assicurarsi che siano ben strette.

Funzione di risparmio idrico

La cartuccia 21 di questo rubinetto ha una funzione di risparmio idrico. Questa funzione limita il flusso d'acqua attraverso il rubinetto. In questo modo è possibile risparmiare fino al 50 % di acqua (vedere Fig. K).

Sollevare la leva di regolazione 17 fino a notare una leggera resistenza. All'apertura parziale, questa resistenza porta ad un arresto e limita così il flusso d'acqua in modo semplice.

Se si desidera aumentare la portata, esercitare una leggera pressione sulla leva 17 finché non si supera la resistenza.

Funzione di risparmio energetico

La cartuccia 21 di questo rubinetto ha una funzione di risparmio energetico.

- Quando la leva di regolazione 17 è in posizione centrale, scorre solo acqua fredda. In questo modo si riduce il consumo energetico (vedere Fig. L).

Manutenzione e pulizia

Cura e pulizia dell'armatura

Osservare che le armature sanitarie richiedono una cura particolare. Osservate le seguenti istruzioni:

Non usare detergenti corrosivi o contenenti alcool per la pulizia, essi potrebbero danneggiare il prodotto.
Pulire le armature solo con acqua fresca, con detergenti non aggressivi e con un panno morbido o con una pelle di daino.
Svitare l'aeratore 2 ad intervalli regolari e rimuovere i residui di calcare o i corpi estranei.

In caso di non osservanza delle istruzioni per la cura si deve contare con danneggiamenti della superficie. In questo caso non è possibile fare valere il diritto di garanzia.

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.

Informazioni

- Potabilità dell'acqua di condotta

Informarsi presso le autorità locali circa la potabilità dell'acqua nella città o comune di residenza.

In genere, con riferimento alla potabilità dell'acqua, è cosa buona mettere in pratica i seguenti suggerimenti:

Lasciare scorrere brevemente l'acqua dalle condutture, qualora essa sia stagnata in essa più di quattro ore. Non utilizzare acqua di stagnazione per la preparazione di cibi e bevande, in modo particolare per la nutrizione di lattanti. In caso contrario, possono insorgere problemi di salute. È possibile riconoscere l'acqua fresca dal fatto che l'acqua scorre dalla conduttura sensibilmente più fresca rispetto all'acqua stagnante.
Non utilizzare acqua stagnante proveniente da condutture rivestite di cromo per la nutrizione e la cura del corpo, nel caso che si soffra di allergie al nichel. Tale tipologia di acqua può presentare un forte contenuto di nichel e provocare reazioni allergiche.
Non utilizzare acqua potabile proveniente da condutture in piombo per la preparazione di cibo per lattanti e / o per la preparazione di cibi durante la gravidanza. Il piombo viene rilasciato nell'acqua ed è particolarmente dannoso per la salute di lattanti e di bambini piccoli.
