Produkttype	Køkkenarmatur
Mærke	Livarno Lux
Model	IAN 385535
Forsyning	Varmt og koldt vand, kompatibel med alle trykbestandige varmtvandssystemer (centralvarme, gennemstrømningsvandvarmer, trykbeholder)
Maks. varmtvandstemperatur	85 °C
Tilslutninger	G 3/8 (ca. 17 mm), vandtilslutningsmøtrik ca. 19 mm
Hovedfunktioner	Grebsblandingsbatteri, udtrækkelig brusehoved, vandbesparende funktion (flowbegrænsning op til 50 %), energibesparende funktion (koldt vand i midten), justerbar temperaturbegrænsning
Medfølgende dele	Brusehoved (1), luftblander (2), plastiktrekant (3), varmt/koldt tilslutningsslanger (4,5), pakning (6), metalskive (7), metalstang (8), syntetisk møtrik (9), modvægt (10), skrue (11), tilslutningsrør (12), beskyttelseshætte (13), bruseslange (14), justeringsring (15), blandingsbatterikrop (16), kontrolgreb (17), lille plastiklåg (18), låseskrue (19), patronens dækring (20), patron (21)
Vedligeholdelse og rengøring	Rengør med rent vand, neutralt rengøringsmiddel og en blød klud; skru regelmæssigt luftblanderen af for at fjerne kalk; brug ikke ætsende eller alkoholholdige produkter
Sikkerhed	Kvælningsfare for børn (emballage); risiko for elektrisk stød ved lækage; forbrændingsrisiko (høj temperatur); kontroller tætheden af alle tilslutninger
Installation	Installation af en kvalificeret tekniker; afbryd hovedvandtilførslen før montering; skyl armaturet før første brug
Reparationsmuligheder	Sliddele: pakninger, skiver; udskiftelig patron; aftagelig luftblander
Garanti	Producentgaranti med betingelser (manglende overholdelse af vedligeholdelsesinstruktioner udelukker garanti)

Ofte stillede spørgsmål - IAN 385535 Livarno Lux

Hvordan installeres armatur IAN 385535?

Afbryd hovedvandtilførslen, og installér derefter armaturet i henhold til illustrationerne A-G i vejledningen. Sørg for, at slangerne ikke er snoede. Efter montering skylles armaturet ved at fjerne luftblanderen og lade vandet løbe i to minutter.

Kan jeg bruge dette armatur med en lavtryksvandvarmer?

Nej, armaturet er designet til trykbestandige varmtvandssystemer (centralvarme, gennemstrømningsvandvarmer osv.). Det er ikke egnet til lavtryksvandvarmere som træ- eller gasvandvarmer uden tryk.

Hvordan justeres temperaturbegrænsningen?

Efter montering af armaturet fjernes det lille plastiklåg, løsnes låseskruen, fjernes kontrolgrebet, skrues dækringen af, og justeringsringen indstilles til den ønskede position (se ill. J). Saml alt igen og kontroller temperaturen.

Hvad gør jeg, hvis vandgennemstrømningen er lav?

Luftblanderen kan være tilstoppet af kalk eller urenheder. Skru luftblanderen af, rengør den under rindende vand eller afkalk den om nødvendigt. Hvis problemet fortsætter, skal du kontrollere, at vandbesparelsesfunktionen ikke er aktiveret (grebet skal overskride modstanden).

Hvordan bruges vandbesparelsesfunktionen?

Løft kontrolgrebet, indtil du mærker en let modstand: vandet løber med reduceret flow (ca. 50 % besparelse). For normalt flow skal du trykke yderligere for at overskride denne modstand.

Det varme vand løber ikke, hvad skal jeg kontrollere?

Sørg for, at varmtvandsforsyningen er åben, og at den varme slange er korrekt tilsluttet. Kontroller, at patronen ikke er blokeret. Hvis problemet fortsætter, kontaktes en tekniker.

Hvordan rengør jeg armaturet uden at beskadige det?

Brug en blød klud og neutralt rengøringsmiddel (mild sæbe). Brug aldrig ætsende, alkoholholdige eller slibende produkter. Til kromdele kan et rustfrit stål rengøringsmiddel bruges. Afkalk luftblanderen regelmæssigt.

Kan jeg selv udskifte patronen?

Ja, patronen (21) er tilgængelig efter at have fjernet grebet og dækringen. Skru justeringsringen af, fjern patronen og installér den nye. Sørg for at samle alle dele korrekt.

Hvilke typer pakninger bruges?

Armaturet leveres med pakninger og skiver (del 6, 7). Pakningerne er af gummi eller silikone. Det anbefales at udskifte dem periodisk eller ved lækage.

Hvad gør jeg ved vandlækage under vasken?

Kontroller først, at alle tilslutninger er stramme (slangemøtrikker). Inspicér pakningerne og udskift dem om nødvendigt. Hvis lækagen fortsætter, kan der være en revne i armaturkroppen; kontakt kundeservice.

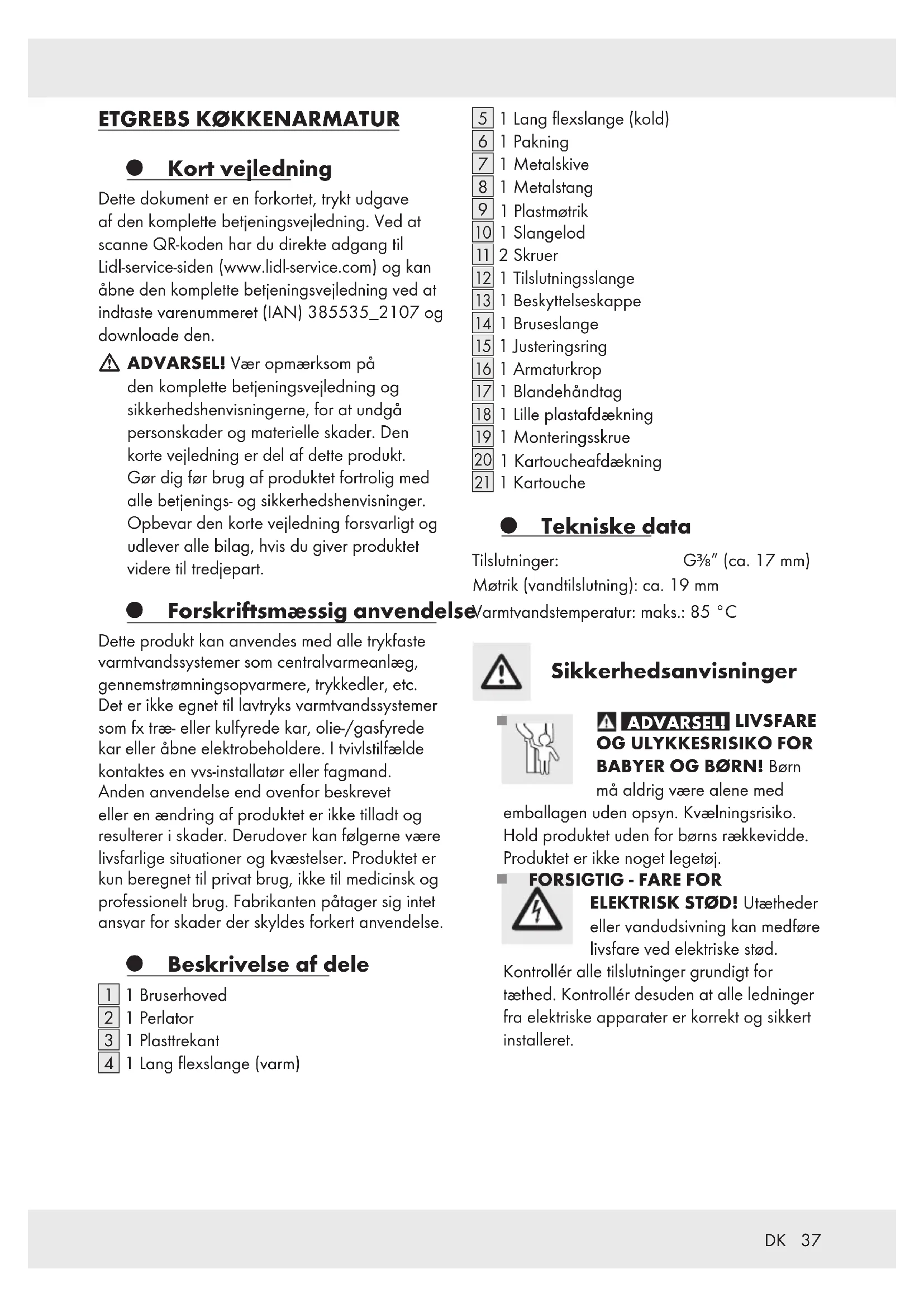

BRUGSANVISNING IAN 385535 Livarno Lux

Dette dokument er en forkortet, trykt udgave af den komplette betjeningsvejledning. Ved at scanne QR-koden har du direkte adgang til Lidl-service-siden (www.lidl-service.com) og kan åbne den komplette betjeningsvejledning ved at indtaste varenummeret (IAN) 385535_2107 og downloade den.

ADVARSEL! Vær opmærksom på

den komplette betjeningsvejledning og sikkerhedshenvisningerne, for at undgå personskader og materielle skader. Den korte vejledning er del af dette produkt. Gør dig før brug af produktet fortrolig med alle betjenings- og sikkerhedshenvisninger. Opbevar den korte vejledning forsvarligt og udlever alle bilag, hvis du giver produktet videre til tredjepart.

5 1 Lang flexslange (kold)
6 1 Pakning
7 1 Metalskive
8 1 Metalstang
9 1 Plastmøtrik
10 1 Slangelod
11 2 Skruer
12 1 Tilslutningsslange
13 1 Beskyttelseskappe
14 1 Bruseslange
15 1 Justeringsring
16 1 Armaturkrop
17 1 Blandehåndtag
18 1 Lille plastafdækning
19 1 Monteringsskrue
20 1 Kartoucheafdækning
21 1 Kartouche

Tekniske data

Tilslutninger: G ^3/8 " (ca. 17 mm)

Møtrik (vandtilslutning): ca. 19 mm

● Forskriftsmæssig anvendelse/armtvandstemperatur: maks.: 85 °C

Dette produkt kan anvendes med alle trykfaste varmtvandssystemer som centralvarmeanlæg, gennemstrømningsopvarmere, trykkedler, etc. Det er ikke egnet til lavtryks varmtvandssystemer som fx træ- eller kulfyrede kar, olie-/gasfyrede kar eller åbne elektrobeholdere. I tvivlstilfælde kontaktes en vvs-installatør eller fagmand. Anden anvendelse end ovenfor beskrevet eller en ændring af produktet er ikke tilladt og resulterer i skader. Derudover kan følgerne være livsfarlige situationer og kvæstelser. Produktet er kun beregnet til privat brug, ikke til medicinsk og professionelt brug. Fabrikanten påtager sig intet ansvar for skader der skyldes forkert anvendelse.

- Beskrivelse af dele

1 1 Bruserhoved
2 1 Perlator
3 1 Plasttrekant
4 1 Lang flexslange (varm)

Sikkerhedsanvisninger

ADVARSEL! LIVSFARE OG ULYKKESRISIKO FOR BABYER OG B∅RN! Børn

må aldrig være alene med emballagen uden opsyn. Kvælningsrisiko.

Hold produktet uden for børns rækkevidde.

Produktet er ikke noget legetøj.

FORSIGTIG - FARE FOR

ELEKTRISK ST∅D! Utætheder eller vandudsivning kan medføre livsfare ved elektriske stød.

Kontrollér alle tilslutninger grundigt for tæthed. Kontrollér desuden at alle ledninger fra elektriske apparater er korrekt og sikkert installeret.

■ FORSIGTIG! FARE FOR KVÆSTELSER!

Kontrollér, at alle dele er ubeskadigede og fagmæssigt korrekt monteret. Ved forkert montering er der fare for kvæstelser. Vær opmærksom på, at underlagsskiver og pakninger er sliddele, der skal udskiftes med mellemrum. Beskadigede dele kan påvirke sikkerhed og funktion.

OBS! FARE FOR TINGSKADER! Overlad montering til autoriserede installatører.

Utætheder eller vandudsivning kan medføre alvorlige skader på bygninger eller møbler. Kontrollér derfor alle tilslutninger grundigt for tæthed.

Vær opmærksom på at alle pakninger sidder korrekt for at hindre vandudsivning pga. utæthed.

Drej tuden til den ønskede position. Vær opmærksom på at rette tuden mod vasken. I modsat fald kan vandudløb medføre alvorlige vandskader på bygningen.

■ FORSIGTIG! SKOLDNINGSFARE! Ved indstilling af varmt vand skal det sikres, at vandtemperaturen ikke stilles for højt.

Før installation skal du gøre dig bekendt med alle forhold på stedet, fx vandtilslutning og afspærringsanordninger.
Læs betjeningsvejledningen grundigt før installation og brug. Gem alle sikkerheds- og brugsvejledninger for senere anvendelse!

Montering

Afbryd vandforsyningen ved hovedvandhanen for at hindre vandudløb ved utæthed. Lad det resterende ledningsvand løbe ud.

⚠ FORSIGTIG! Flexslangen må ikke vrides og sættes under spænding. I modsat fald er der fare for tingskader.

Gennemskylning af armatur

For at eliminere forureninger, skal armaturet gennemskylles før ibrugtagning. Dette gøres som følger (se fig. I):

■ Perlatoren 2 skrues af.

- Åbn hovedvandhanen og lad vandet løbe i to minutter.

■ Perlatoren 2 skrues herefter på igen.

- Indstilling af termostat

Dette armaturs kartouche 21 omfatter

jen termostat. Denne funktion er ikke aktiveret af fabrikken (neutral indstilling).

⚠ FORSIGTIG! Termostatens indstilling må først ændres, när armaturet er monteret.

Se figur H og figur J for at indstille termostaten.
■ Afbryd for hovedvandhanen.

Fjern forsigtigt den lille plastafdækning 18 med en lille, flad skruetrækker.

Monteringsskruen 19 løsnes med en unbrakonøgle, der drejes mod uret.

⚠ FORSIGTIG! Skruen skal ikke skrues helt ud.

Løsnes kun så meget at blandehåndtaget 17 nemt kan fjernes.

Fjern blandehåndtaget 17.

Kartouchafdækning20 lösnes med hånden.

Træk nu justeringsringen 15 opad med en skruetrækker.

Bemærk: Kartouchen 21 skal ikke fjernes.

Sæt indstillingsringen 15 i den ønskede position (se fig. J).

Kartouchafdækningen 20 tilspændes med hånden.

Montér blandehåndtaget 17 igen på armaturhuset 16. Spænd monteringsskruen 19 med en unbrakonøgle ved at dreje med uret.

■ Tryk den lille plastafdækning 18 ind i åbningen.

- Åbn for hovedvandhanen og kontrollér at termostaten fungerer korrekt.

Anvendelse

Ibrugtagning

Bemærk: Efter længere tids stilstand skal armaturets rørledninger først gennemskylles grundigt for at fjerne stillestående drikkevand og opløse aflejringer.

Hovedvandhanen åbnes.

Løft i blandehåndtaget 17 og drej det til højre eller venstre for at regulere vandmængden og temperaturen.

Kontrollér blandingsbatteriets funktion. Blandehåndtaget 17 drejes derfor til alle tilladte positioner. Kontrollér jævnligt alle tilslutninger grundigt for tæthed.

Vandsparefunktion

Dette armatures kartouche 21 har en vandsparefunktion. Denne funktion begrænser vandgennemstrømningen i armaturet. Dette betyder, at der kan spares op til 50 % vand (se fig. K).

Løft blandehåndtaget 17, til der mærkes en let modstand. Denne modstand resulterer i et stop ved delvis åbning og reducerer derved vandgennemstrømningen.

Når der ønskes en kraftigere vandstråle, trykkes der let på håndtaget 17, indtil modstanden er overvundet.

Energisparefunktion

■ Dette armatures kartouche 21 har en energisparefunktion.

Når blandehåndtaget 17 stilles i midterposition, løber der kun koldt vand. Herved reduceres energiforbruget (se fig. L).

- Pleje og rengøring af armatur

Bemærk, at sanitære armaturer kræver særlig pleje. Følg nedenstående anvisninger:

Anvend ikke ætsende eller alkoholholdige rengøringsmidler, da de kan beskadige produktet.

Armaturet rengøres kun med rent vand, milde rengøringsmidler og en blød klud eller vaskeskind.

Perlatoren 2 skrues af med jævne mellemrum for at fjerne kalkaflejringer eller fremmedlegemer.

Hvis plejevejledningen ikke følges må der påregnes overfladeskader. Garantikrav kan derfor ikke gøres gældende.

Bortskaffelse

Indpakningen består af miljøvenlige materialer, som De kan bortskaffe over de lokale genbrugssteder.

De får oplyst muligheder til bortskaffelse af det udtjente produkt hos deres lokale myndigheder eller bystyre.

Informationer

Få oplysninger om drikkevandskvaliteten hos vandværket/den offentlige forsyning.

For ledningsvandets drikkekvalitet anbefales generelt:

Lad vandet løbe i kort tid, hvis det har stået stille i ledningen i mere end fire timer. Anvend ikke vand, der har stået stille, til tilberedning af mad og drikke, specielt ikke hvad angår ernæring til spædbørn. I modsat fald kan der opstå sundhedsskadelige symptomer. Frisk vand kan kendes på, at det er mærkbart køligere end vand der har stået stille i ledningen.
Anvend ikke stillestående vand fra forkromede ledninger til ernæring og/eller til kropsoleje, hvis du har nikkelallergi. Dette vand kan være stærkt nikkelholdigt og resultere i en allergisk reaktion.
Anvend ikke drikkevand fra blyledninger til tilberedning af spædbørnsernæring og/eller tilberedning af levnedsmidler til gravide. Blyet afgives til drikkevandet og er særdeles sundhedsskadeligt for spæd- og småbørn.
