IAN 385535 - Robinet de cuisine Livarno Lux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine
Marque	Livarno Lux
Modèle	IAN 385535
Alimentation	Eau chaude et froide, compatible avec tout système d'eau chaude résistant à la pression (chauffage central, chauffe-eau instantané, chauffe-eau à pression)
Température d'eau chaude max.	85 °C
Raccords	G 3/8 (env. 17 mm), écrou de raccord d'eau env. 19 mm
Fonctions principales	Mitigeur à levier, pomme de douche extractible, fonction d'économie d'eau (limitation de débit jusqu'à 50 %), fonction d'économie d'énergie (eau froide au milieu), limitation de température réglable
Pièces incluses	Pomme de douche (1), aérateur (2), triangle plastique (3), flexibles de raccordement chaud/froid (4,5), joint (6), rondelle métallique (7), barre métallique (8), écrou synthétique (9), contrepoids (10), vis (11), tuyau de raccord (12), capuchon de protection (13), flexible de douche (14), bague de réglage (15), corps de mitigeur (16), levier de contrôle (17), petit couvercle plastique (18), vis de blocage (19), anneau de recouvrement de cartouche (20), cartouche (21)
Entretien et nettoyage	Nettoyer à l'eau claire avec un détergent neutre et un chiffon doux ; dévisser régulièrement l'aérateur pour éliminer le calcaire ; ne pas utiliser de produits corrosifs ou à base d'alcool
Sécurité	Danger d'étouffement pour les enfants (emballage) ; risque d'électrocution en cas de fuite ; risque de brûlure (température élevée) ; vérifier l'étanchéité de tous les raccords
Installation	Installation par un technicien qualifié ; couper l'arrivée d'eau principale avant montage ; rincer le robinet avant la première utilisation
Réparabilité	Pièces d'usure : joints, rondelles ; cartouche remplaçable ; aérateur dévissable
Garantie	Garantie fabricant sous conditions (non-respect des instructions d'entretien exclut la garantie)

FOIRE AUX QUESTIONS - IAN 385535 Livarno Lux

Comment installer le robinet IAN 385535 ?

Coupez l'arrivée d'eau principale, puis installez le robinet en suivant les illustrations de A à G de la notice. Assurez-vous que les flexibles ne soient pas tordus. Après montage, rincez le robinet en retirant l'aérateur et en laissant couler l'eau deux minutes.

Puis-je utiliser ce robinet avec un chauffe-eau basse pression ?

Non, le robinet est conçu pour les systèmes d'eau chaude résistants à la pression (chauffage central, chauffe-eau instantané, etc.). Il ne convient pas aux chauffe-eau basse pression comme les chauffe-eau à bois ou à gaz sans pression.

Comment régler la limitation de température ?

Après avoir monté le robinet, retirez le petit couvercle en plastique, desserrez la vis de blocage, enlevez le levier de contrôle, dévissez l'anneau de recouvrement, puis ajustez la bague de réglage à la position souhaitée (voir ill. J). Remontez le tout et vérifiez la température.

Que faire si le débit d'eau est faible ?

L'aérateur peut être obstrué par du calcaire ou des impuretés. Dévissez l'aérateur, nettoyez-le sous l'eau courante ou détartrez-le si nécessaire. Si le problème persiste, vérifiez que la fonction d'économie d'eau n'est pas activée (le levier doit dépasser la résistance).

Comment utiliser la fonction d'économie d'eau ?

Levez le levier de contrôle jusqu'à sentir une légère résistance : l'eau coule à débit réduit (environ 50 % d'économie). Pour un débit normal, exercez une pression supplémentaire pour dépasser cette résistance.

L'eau chaude ne coule pas, que vérifier ?

Assurez-vous que l'arrivée d'eau chaude est ouverte et que le flexible chaud est correctement raccordé. Vérifiez que la cartouche n'est pas bloquée. Si le problème persiste, contactez un technicien.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux et un détergent neutre (savon doux). N'utilisez jamais de produits corrosifs, à base d'alcool ou de poudre abrasive. Pour les parties chromées, un nettoyant pour inox peut convenir. Détartrez régulièrement l'aérateur.

Puis-je remplacer la cartouche moi-même ?

Oui, la cartouche (21) est accessible après avoir retiré le levier et l'anneau de recouvrement. Dévissez la bague de réglage, retirez la cartouche et installez la nouvelle. Veillez à bien remonter toutes les pièces.

Quels types de joints sont utilisés ?

Le robinet est livré avec des joints et rondelles (pièces 6, 7). Les joints sont en caoutchouc ou silicone. Il est recommandé de les remplacer périodiquement ou en cas de fuite.

Que faire en cas de fuite d'eau sous l'évier ?

Vérifiez d'abord que tous les raccords sont bien serrés (écrous des flexibles). Inspectez les joints et remplacez-les si nécessaire. Si la fuite persiste, il peut y avoir une fissure dans le corps du robinet ; contactez le service après-vente.

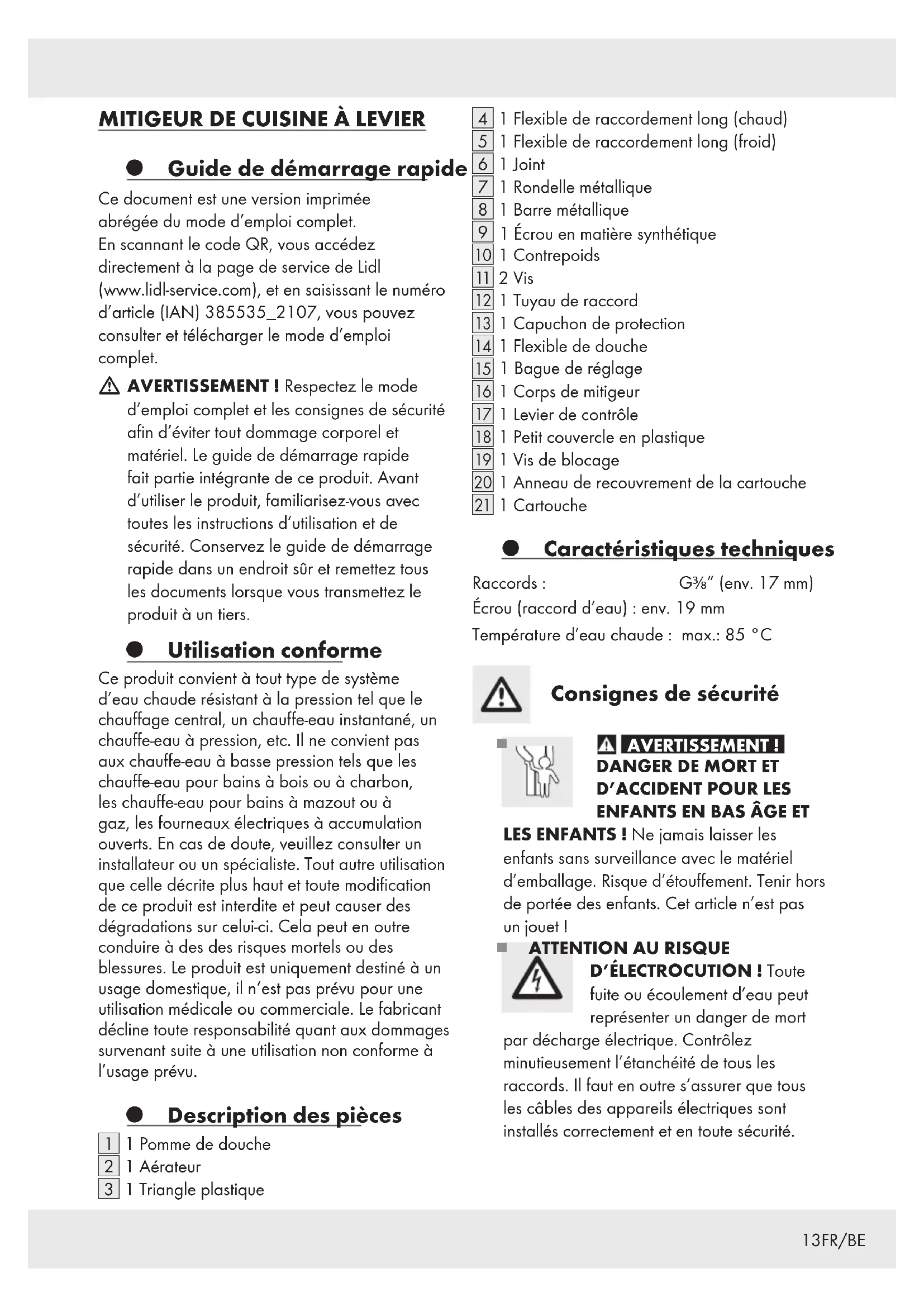

MODE D'EMPLOI IAN 385535 Livarno Lux

Guide de démarrage rapide

NL BE

EÉNGREEPS KEUKENMENGKRAAN

● Guide de démarrage rapide

Ce document est une version imprimée abrégée du mode d'emploi complet. En scannant le code QR, vous accédez directement à la page de service de Lidl (www.lidl-service.com), et en saisissant le numéro d'article (IAN) 385535_2107, vous pouvez consulter et télécharger le mode d'emploi complet.

AVERTISSEMENT ! Respectez le mode d'emploi complet et les consignes de sécurité afin d'éviter tout dommage corporel et matériel. Le guide de démarrage rapide fait partie intégrante de ce produit. Avant d'utiliser le produit, familiarisez-vous avec toutes les instructions d'utilisation et de sécurité. Conservez le guide de démarrage rapide dans un endroit sûr et remettez tous les documents lorsque vous transmettez le produit à un tiers.

● Utilisation conforme

Ce produit convient à tout type de système d'eau chaude résistant à la pression tel que le chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Il ne convient pas aux chauffe-eau à basse pression tels que les chauffe-eau pour bains à bois ou à charbon, les chauffe-eau pour bains à mazout ou à gaz, les fourneaux électriques à accumulation ouverts. En cas de doute, veuillez consulter un installateur ou un spécialiste. Tout autre utilisation que celle décrite plus haut et toute modification de ce produit est interdite et peut causer des dégradations sur celui-ci. Cela peut en outre conduire à des des risques mortels ou des blessures. Le produit est uniquement destiné à un usage domestique, il n'est pas prévu pour une utilisation médicale ou commerciale. Le fabricant décline toute responsabilité quant aux dommages survenant suite à une utilisation non conforme à l'usage prévu.

● Description des pièces

1 Pomme de douche
2 | 1 Aérateur
3 1 Triangle plastique

4 1 Flexible de raccordement long (chaud)
5 1 Flexible de raccordement long (froid)
6 1 Joint
7 1 Rondelle métallique
8 1 Barre métallique
9 1 Écrou en matière synthétique
10 1 Contrepoids
11 2 Vis
12 1 Tuyau de raccord
13 1 Capuchon de protection
14 1 Flexible de douche
15 1 Bague de réglage
16 1 Corps de mitigeur
17 1 Levier de contrôle
18 1 Petit couvercle en plastique
19 1 Vis de blocage
20 1 Anneau de recouvrement de la cartouche
21 1 Cartouche

Caractéristiques techniques

Raccords : G^3/8 (env. 17 mm)

Écrou (raccord d'eau) : env. 19 mm

Température d'eau chaude : max.: 85 °C

Consignes de sécurité

AVERTISSEMENT! DANGER DE MORT ET D'ACCIDENT POUR LES ENFANTS EN BAS ÂGE ET

LES ENFANTS ! Ne jamais laisser les enfants sans surveillance avec le matériel d'emballage. Risque d'étouffement. Tenir hors de portée des enfants. Cet article n'est pas un jouet !

TION AU RISQUE D'ÉLECTROCUTION ! Toute fuite ou écoulement d'eau peut représenter un danger de mort

par décharge électrique. Contrôlez minutieusement l'étanchéité de tous les raccords. Il faut en outre s'assurer que tous les câbles des appareils électriques sont installés correctement et en toute sécurité.

■ PRUDENCE ! RISQUE DE BLESSURES !

Vérifiez que toutes les pièces sont en parfait état et sont correctement montées. Risque de blessures en cas de montage incorrect. N'oubliez pas que les rondelles et les joints sont des pièces d'usure qui doivent être remplacées de temps en temps. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement.

ATTENTION ! RISQUE DE DÉGÂTS

MATÉRIELS ! Confiez exclusivement le montage à des techniciens qualifiés. Les fuites ou ruptures de conduites d'eau peuvent occasionner d'importants dégâts matériels du bâtiment ou des équipements ménagers. Veuillez donc contrôler soigneusement l'étanchéité de tous les raccords.

- Veillez à ce que les joints soient correctement placés pour éviter que de l'eau ne s'écoule par les zones non étanches.

Vous pouvez faire pivoter le brise-jet sur la position de votre choix. Veillez toujours à positionner le brise-jet dans l'aire de l'évier ; dans le cas contraire, un écoulement d'eau peut provoquer de graves inondations dans votre domicile ou bâtiment.

■ PRUDENCE ! RISQUE D'ÉBOUIL-

LANTEMENT Veillez lors du réglage de l'eau chaude à ce que la température de celle-ci ne soit pas trop chaude.

Familiarisez-vous avant l'installation avec toutes les particularités sur place, par ex. avec les raccords d'eau et les dispositifs d'arrêt.

Veuillez lire attentivement le mode d'emploi avant le montage et l'utilisation du produit. Conservez toutes les consignes de sécurité et instructions pour consultation ultérieure !

Montage

Installation du robinet

Coupez l'alimentation principale en eau pour éviter que de l'eau ne s'écoule par les zones non étanches. Laissez s'écouler l'eau restée dans les canalisations.
Installez le robinet comme indiqué sur les illustrations de A à G.

⚠️ PRUDENCE ! Ne tordez pas les flexibles et ne les mettez pas sous tension. Dans le cas contraire, il existe un risque de dégâts matériels.

- Rinçage du robinet

Afin d'éliminer les éventuelles impuretés, il convient de rincer le robinet avant la première utilisation. Procédez comme suit (voir l'ill. 1) :

Dévissez la aérateur 2
Ouvrez l'alimentation principale en eau et laissez l'eau couler pendant deux minutes.
■ Revissez la aérateur 2.

- Réglage de la limitation de la température

La cartouche 21 de ce robinet dispose d'une limitation de température. Cette fonction n'est pas activé à l'usine (réglage neutre).

⚠️ PRUDENCE ! Le réglage de la limitation de la température ne doit être effectué qu'après avoir monté la robinetterie.

Suivez les illustrations H et J afin de régler le seuil de la température.
Coupez l'arrivée d'eau principale.
Retirez avec précaution le petit couvercle en plastique 18 à l'aide d'un petit tournevis à tête plate.

Desserrez la vis de blocage 19 en la tournant dans le sens contraire des aiguilles d'une montre à l'aide de la clé hexagonale.

⚠️ PRUDENCE ! Ne faites pas sortir la vis complètement ; contentez-vous de la desserrer jusqu'à ce que le levier de contrôle 17 puisse être enlevé facilement.

Retirez levier de contrôle 17.

Desserrez l'anneau de recouvrement de la cartouche 20 à la main.

Tirez maintenant la bague de réglage 15 vers le haut en utilisant un tournevis.

Remarque : n'enlevez pas la cartouche 21 !

Placez la bague de réglage 15 dans la position souhaitée (voir l'ill. J).

Serrez ensuite l'anneau de recouvrement de cartouche 20 à la main.

Replacez le levier de contrôle 17 sur le corps de mitigeur 16. Serrez la vis de blocage 19 en la tournant dans le sens des aiguilles d'une montre à l'aide de la clé hexagonale.

■ Appuyez sur le petit couvercle en plastique pour l'insérer dans l'ouverture.

■ Ouvrir l'alimentation principale en eau et vérifier la limitation de température.

Utilisation

Mise en service

Remarque : si l'installation n'a pas été utilisée pendant une période prolongée, effectuez la vidange complète du réseau afin d'éviter toute stagnation et accumulation de résidus dans la source d'approvisionnement en eau potable.

■ Ouvrez la conduite d'eau principale.

Soulevez le levier de contrôle [17], puis faites-le basculer vers la droite ou la gauche afin de réguler la vitesse ou la température du débit d'eau.

Vérifiez le fonctionnement du mixeur. Pour ce faire, bougez le levier de contrôle 17 dans toutes les positions possibles. Veuillez vérifier régulièrement tous les raccordements afin de vous assurer qu'ils sont bien serrés.

- Fonction d'économie d'eau

La cartouche 21 de ce mitigeur dispose d'une fonction permettant d'économiser l'eau. Cette fonction limite l'écoulement d'eau dans le robinet. Cela signifie que vous pouvez économiser jusqu'à 50 % d'eau (voir l'ill. K).

Soulevez le levier de contrôle 17 jusqu'à ce que vous sentiez une légère résistance. Cette résistance permet grâce à une ouverture partielle un arrêt et limite ainsi tout simplement l'écoulement d'eau.

Si vous souhaitez augmenter le débit, exercez une légère pression sur le levier 17 jusqu'à ce que vous ayez passé la résistance.

- Fonction d'économie d'énergie

La cartouche 21 de ce mitigeur dispose d'une fonction permettant d'économiser l'énergie.

Seulement de l'eau froide s'écoule si le levier de contrôle 17 est placé au milieu. La consommation d'énergie est ainsi réduite (voir l'ill. L).

● Maintenance et nettoyage

- Entretien et nettoyage du robinet

Les robinets sanitaires requièrent un entretien particulier. Veuillez pour cela respecter les instructions suivantes :

N'utilisez aucun produit corrosif ou à base d'alcool pour le nettoyage, car ces produits peuvent endommager les robinets.
Nettoyez uniquement votre robinet à l'eau claire avec un détergent neutre et un chiffon doux ou une peau de chamois.

Dévissez régulièrement la aérateur 2 et éliminez les dépôts de calcaire ou les corps étrangers.

Le non-respect des instructions d'entretien peut entraîner des dommages sur la surface. Il est alors impossible de faire valoir ses droits de garantie.

● Mise au rebut

L'emballage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Votre mairie ou votre municipalité vous renseigneront sur les possibilités de mise au rebut des produits usagés.

- Informations

Potabilité de l'eau du robinet

- Informez-vous auprès des autorités locales sur la potabilité de l'eau dans votre ville / commune.

D'une façon générale, pour la potabilité de l'eau du robinet, nous recommandons :

Laissez couler l'eau un bref moment si elle a stagné plus de quatre heures dans les tuyaux. N'utilisez pas l'eau stagnante pour préparer les repas et les boissons, et surtout pas dans la préparation des aliments pour nourrissons. Dans le cas contraire, il existe des risques pour la santé. L'eau qui sort du robinet est bonne lorsqu'elle est nettement plus fraîche que l'eau stagnante.

- Ne pas utiliser d'eau stagnante venant de tuyauteries chromées pour la nourriture et / ou les soins corporels si vous êtes allergique au nickel. Une telle eau peut contenir une grande quantité de nickel et provoquer des réactions allergiques.

N'utilisez pas d'eau potable venant de tuyauteries de plomb pour la préparation d'aliments pour nourrisson et / ou pendant la grossesse pour la préparation des aliments. Le plomb pénètre dans l'eau potable, ce qui est particulièrement dangereux pour la santé des nourrissons et des jeunes enfants.

EÉNGREEPS

KEUKENMENGKRAAN
