IAN 385535 - Kuhinjska pipa Livarno Lux - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjski mešalnik
Znamka	Livarno Lux
Model	IAN 385535
Dovod vode	Topla in hladna voda, združljiv z vsemi tlačno odpornimi sistemi tople vode (centralno ogrevanje, pretočni grelnik vode, tlačni grelnik vode)
Maks. temperatura tople vode	85 °C
Priključki	G 3/8 (pribl. 17 mm), matica za vodni priključek pribl. 19 mm
Glavne funkcije	Ročna mešalna baterija, izvlečna tuš glava, funkcija varčevanja z vodo (omejitev pretoka do 50 %), funkcija varčevanja z energijo (hladna voda na sredini), nastavljiva omejitev temperature
Vključeni deli	Tuš glava (1), aerator (2), plastični trikotnik (3), priključna cev za toplo/hladno vodo (4,5), tesnilo (6), kovinska podložka (7), kovinska palica (8), sintetična matica (9), protiutež (10), vijak (11), priključna cev (12), zaščitni pokrovček (13), tuš cev (14), nastavitveni obroč (15), telo mešalnika (16), krmilna ročica (17), majhen plastični pokrovček (18), blokirni vijak (19), pokrovni obroč kartuše (20), kartuša (21)
Nega in čiščenje	Čistite s čisto vodo in nevtralnim detergentom ter mehko krpo; redno odvijajte aerator za odstranjevanje vodnega kamna; ne uporabljajte jedkih ali alkoholnih izdelkov
Varnost	Nevarnost zadušitve za otroke (embalaža); nevarnost električnega udara v primeru puščanja; nevarnost opeklin (visoka temperatura); preverite tesnost vseh priključkov
Namestitev	Namestitev s strani usposobljenega tehnika; pred montažo zaprite glavni dovod vode; pred prvo uporabo sperite mešalnik
Popravljivost	Potrošni deli: tesnila, podložke; zamenljiva kartuša; odvijalni aerator
Garancija	Garancija proizvajalca pod pogoji (neupoštevanje navodil za nego izključuje garancijo)

Pogosto zastavljena vprašanja - IAN 385535 Livarno Lux

Kako namestiti mešalnik IAN 385535?

Zaprite glavni dovod vode, nato namestite mešalnik po korakih A do G v navodilih. Prepričajte se, da cevi niso zvite. Po montaži sperite mešalnik tako, da odstranite aerator in pustite vodo teči dve minuti.

Ali lahko uporabim ta mešalnik z nizkotlačnim grelnikom vode?

Ne, mešalnik je namenjen za tlačno odporne sisteme tople vode (centralno ogrevanje, pretočni grelnik vode itd.). Ni primeren za nizkotlačne grelnike vode, kot so leseni ali plinski grelniki brez tlaka.

Kako nastaviti omejitev temperature?

Po namestitvi mešalnika odstranite majhen plastični pokrovček, popustite blokirni vijak, odstranite krmilno ročico, odvijte pokrovni obroč, nato nastavite nastavitveni obroč na želeni položaj (glej sliko J). Ponovno sestavite in preverite temperaturo.

Kaj storiti, če je pretok vode šibek?

Aerator je lahko zamašen z vodnim kamnom ali nečistočami. Odvijte aerator, ga očistite pod tekočo vodo ali po potrebi odstranite vodni kamen. Če težave ne odpravite, preverite, ali funkcija varčevanja z vodo ni aktivirana (ročica mora preseči upor).

Kako uporabljati funkcijo varčevanja z vodo?

Dvignite krmilno ročico, dokler ne začutite rahlega upora: voda teče z zmanjšanim pretokom (približno 50 % prihranka). Za normalen pretok pritisnite dodatno, da premagate ta upor.

Topla voda ne teče, kaj preveriti?

Prepričajte se, da je dovod tople vode odprt in da je cev za toplo vodo pravilno priključena. Preverite, ali kartuša ni blokirana. Če težave ne odpravite, se obrnite na tehnika.

Kako očistiti mešalnik, ne da bi ga poškodovali?

Uporabite mehko krpo in nevtralni detergent (blago milo). Nikoli ne uporabljajte jedkih izdelkov, alkoholnih ali abrazivnih praškov. Za kromirane dele lahko uporabite čistilo za nerjavno jeklo. Redno odstranjujte vodni kamen iz aeratorja.

Ali lahko sam zamenjam kartušo?

Da, kartuša (21) je dostopna po odstranitvi ročice in pokrovnega obroča. Odvijte nastavitveni obroč, odstranite kartušo in namestite novo. Pazite, da vse dele pravilno sestavite.

Katere vrste tesnil se uporabljajo?

Mešalnik je dobavljen s tesnili in podložkami (dela 6, 7). Tesnila so iz gume ali silikona. Priporočljivo jih je zamenjati občasno ali v primeru puščanja.

Kaj storiti v primeru puščanja vode pod umivalnikom?

Najprej preverite, ali so vsi priključki dobro zategnjeni (matice cevi). Preglejte tesnila in jih po potrebi zamenjajte. Če puščanje ne preneha, je lahko razpoka v telesu mešalnika; obrnite se na servis.

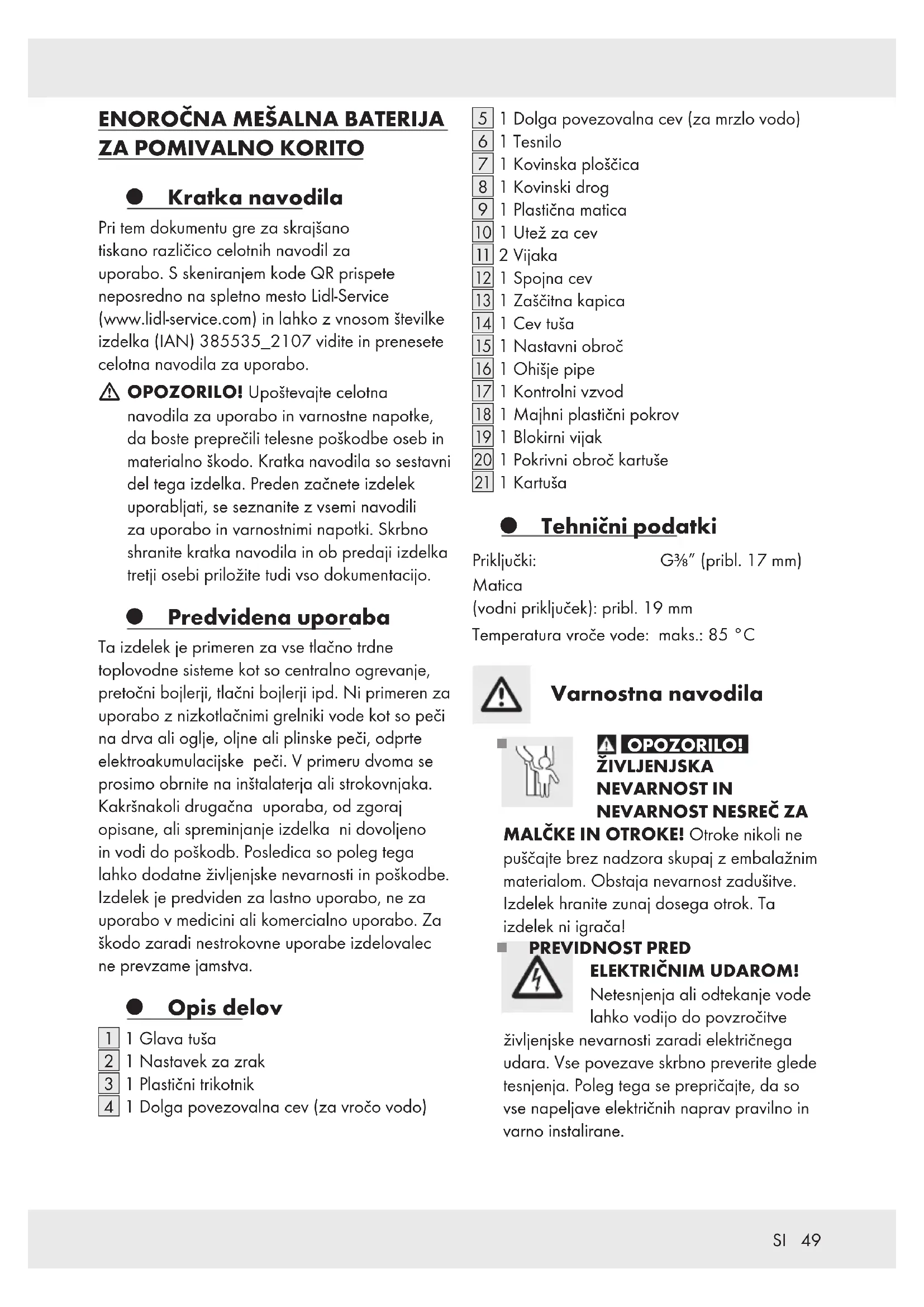

NAVODILA ZA UPORABO IAN 385535 Livarno Lux

Pri tem dokumentu gre za skrajšano tiskano različico celotnih navodil za uporabo. S skeniranjem kode QR prispete neposredno na spletno mesto Lidl-Service (www.lidl-service.com) in lahko z vnosom številke izdelka (IAN) 385535_2107 vidite in prenesete celotna navodila za uporabo.

⚠ OPOZORILO! Upoštevajte celotna navodila za uporabo in varnostne napotke, da boste preprečili telesne poškodbe oseb in materialno škodo. Kratka navodila so sestavni del tega izdelka. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki. Skrbno shranite kratka navodila in ob predaji izdelka tretji osebi priložite tudi vso dokumentacijo.

● Predvidena uporaba

Ta izdelek je primeren za vse tlačno trdne toplovodne sisteme kot so centralno ogrevanje, pretočni bojlerji, tlačni bojlerji ipd. Ni primeren za uporabo z nizkotlačnimi grelniki vode kot so peči na drva ali oglje, oljne ali plinske peči, odprte elektroakumulacijske peči. V primeru dvoma se prosimo obrnite na inštalaterja ali strokovnjaka. Kakršnakoli drugačna uporaba, od zgoraj opisane, ali spreminjanje izdelka ni dovoljeno in vodi do poškodb. Posledica so poleg tega lahko dodatne življenjske nevarnosti in poškodbe. Izdelek je predviden za lastno uporabo, ne za uporabo v medicini ali komercialno uporabo. Za škodo zaradi nestrokovne uporabe izdelovalec ne prevzame jamstva.

Opis delov

1 1 Glava tuša
2 1 Nastavek za zrak
3 1 Plastični trikotnik
4 1 Dolga povezovalna cev (za vročo vodo)

5 1 Dolga povezovalna cev (za mrzlo vodo)
6 | 1 Tesnilo
7 1 Kovinska ploščica
8 1 Kovinski drog
9 | 1 Plastična matica
10 1 Utež za cev
11 2 Vijaka
12 1 Spojna cev
13 1 Zaščitna kapica
14 1 Cev tuša
15 1 Nastavni obroč
16 1 Ohišje pipe
17 1 Kontrolni vzvod
18 1 Majhni plastični pokrov
19 1 Blokirni vijak
20 1 Pokrivni obroč kartuše
21 1 Kartuša

● Tehnični podatki

Temperatura vroče vode: maks.: 85 °C

Varnostna navodila

OPOZORILO! ŽIVLJENJSKA NEVARNOST IN NEVARNOST NESREČ ZA

MALČKE IN OTROKE! Otroke nikoli ne puščajte brez nadzora skupaj z embalažnim materialom. Obstaja nevarnost zadušitve. Izdelek hranite zunaj dosega otrok. Ta izdelek ni igrača!

PREVIDNOST PRED ELEKTRIČNIM UDAROM!

Netesnjenja ali odtekanje vode lahko vodijo do povzročitve

življenjske nevarnosti zaradi električnega udara. Vse povezave skrbno preverite glede tesnjenja. Poleg tega se prepričajte, da so vse napeljave električnih naprav pravilno in varno instalirane.

PREVIDNO! NEVARNOST POŠKODB!

Prepričajte se, da so vsi deli nepoškodovani in pravilno montirani. Pri nepravilni montaži obstaja nevarnost poškodb. Prosimo, upoštevajte, da so podložke in tesnila obrabni deli, ki jih je občasno treba zamenjati. Poškodovani deli lahko vplivajo na varnost in delovanje.

POZOR! NEVARNOST POVZROČITVE MATERIALNE ŠKODE! Montažo

prepustite izključno strokovnemu osebju. Mesta, ki ne tesnijo ali odtekanje vode lahko privedejo do nastanka velike materialne škode na zgradbah ali pohištvu. Zato natančno preverite vse spoje glede njihove neprepustnosti.

Pazite, da bodo vsa tesnila na predvidenem mestu, saj boste le-tako lahko preprečili odtekanje vode zaradi netesnenja.
Dulec se lahko obrne v želeni položaj. Zagotovite, da je dulec vedno obrnjen v notranjost pomivalnega korita, kajti lahko uhajajoča voda povzroči resno poplavo v vaši hiši ali stavbi.

PREVIDNO! NEVARNOST OPARIN! Pr nastavitvi vode pazite na to, da temperatura vode ni nastavljena prevroče.

Pred vgradnjo se seznanite z vsemi instalacijami na tem mestu, na primer s priključki za vodo in napravami za zapiranje.

Pred montažo in uporabo skrbno preberite ta navodila za uporabo. Varnostna navodila in opozorila shranite za kasnejšo uporabo!

Montaža

- Namestitev armature

Zaprite glavni dovod vode, saj boste tako preprečili netesnjenje. Pustite, da preostala vodovodna voda odteče.
■ Namestite armaturo, kot je prikazano na sl. A do G.

⚠️ PREVIDNO! Gibke cevi ne upogibajte in je ne izpostavljajte napetosti. Drugače obstaja nevarnost materialne škode.

- Spiranje armature

Za odstranjevanje morebitnih nečistoč je treba armaturo pred prvo uporabo izprati. V ta namen postopajte, kot sledi (gl. sl. I):
Odvijte mešalno nastavek za zrak 2.
- Odprite glavni dotok vode in vodo pustite teči dve minuti.
Potem nastavek za zrak 2 ponovno privijte.

Nastavitev omejitve temperature

Kartuša 21 te pipe ima omejevanje temperature. Ta funkcija v tovarni bi aktivirana (nevtralna nastavitev).

⚠️ PREVIDNO! Nastavitev omejitve temperature spreminjajte šele, ko je armatura že montirana.

Sledite sliki H in sliki J za nastavitev omejitve temperature.
■ Zaprite glavni dovod vode.
■ Previdno odstranite majhni plastični pokrov 18 s pomočjo majhnega ravnega izvijača.
Odpustite blokirni vijak, 19 tako da ga obrnete v nasprotni smeri urnega kazalca s pomočjo šestkotnega ključa.

⚠️ PREVIDNO! Vijaka ne odvijte do konca; le odpustite ga, da lahko preprosto izvlečete kontrolni vzvod 17.

Nastavno kontrolni vzvod 17 snemite.

■ Z roko odpustite pokrivni obroč kartuše 20.

Sedaj povlecite nastavni obroč 15 z izvijačem navzgor.

Opomba : Kartuše ne odstranite 21.

■ Postavite nastavni obroč kartuše 15 v želen položaj (glejte sl. J).

Potem z roko zategnite pokrivni obroč kartuše 20.

Postavite kontrolni vzvod 17 nazaj na ohišje pipe 16. Zategnite blokirni vijak, 19 tako da ga obrnete v smeri urnega kazalca s pomočjo šestkotnega ključa.

■ PPotisnite majhni plastični pokrov 18 v odprtino.

- Odprite glavni dovod vode in preverite omejitev temperature.

Rokovanje

- Priprava za uporabo

Opomba: Če priključka niste uporabljali dolgo časa, dobro izperite cevi, da se izognete kopičenju in nabiranju ostankov v dovodu pitne vode.

■ Odprite glavni dovod vode.

Dvignite kontrolni vzvod 17 in ga obrnite na desno ali levo, da nastavite hitrost ali temperaturo pretoka vode.

Preverite delovanje mešalnika. Premaknite krmilni vzvod 17 v vse mogoče položaje. Redno preverjajte vse priključke, da zagotovite, da tesnijo.

● Funkcija varčevanja z vodo

Kartuša 21 te pipe ima funkcijo za varčevanje z vodo. Ta funkcija omeji pretok vode skozi pipo. Tako lahko prihranite do 50 % vode (glejte sl. K).

Dvignite kontrolni vzvod 17, dokler ne zaščitite rahlega upora. Ta upor povzroči delno odpiranje do zaustavitve, kar omeji pretok vode.

Če želite povečati pretok, rahlo pritisnite vzvod 17, dokler ne je ne potisnete čez položaj upora.

● Funkcija varčevanja z energijo

Kartuša 21 te pipe ima funkcijo za varčevanje z energijo.

■ Ko je kontrolni vzvod 17 nastavljen na srednji položaj, teče le hladna voda. Poraba energije se tako zmanjša (glejte sl. L).

Vzdrževanje in čiščenje

- Nega in čiščenje armature

Upoštevajte, da je za sanitarne pipe potrebno posebno vzdrževanje. Zaradi tega upoštevajte naslednja navodila:

Za čiščenje ne uporabljajte nobenih jedkih sredstev ali sredstev, ki vsebujejo alkohol, saj le-ti lahko poškodujejo izdelek.

Armature čistite samo s čisto vodo, blagim čistilnim sredstvom in mehko krpo oz. usnjem.

Nastavek za zrak 2 v rednih časovnih presledkih odvijte in z nje odstranite ostanke vodnega kamna ali tujke.

Pri neupoštevanju navodil za nego računajte na morebitno povzročitev škode na površini. V takšnem primeru ne morete uveljaviti jamstvenih pravic.

Odstranjevanje

Embalaža je narejena iz okolju primernih materialov, ki jih lahko oddate za recikliranje na lokalnih zbirališčih odpadkov.

O možnostih odstranjevanja odsluženega izdelka se lahko pozanimate pri svoji občinski ali mestni upravi.

Informacije

Pitnost vodovodne vode

- Pri svojih krajevnih organih se informirajte o pitnosti vode v vašem mestu / občini.

Na splošno velja za pitnost vodovodne vode naslednje priporočilo:

Vodo iz vodovodne napeljave pustite teči kratek čas, će je v napeljavi mirovala dlje kot štiri ure. Postane vode ne uporabljajte za pripravo jedi in napitkov, še posebej pa ne za prehrano dojenčkov. V nasprotnem primeru se lahko pojavijo zdravstvene težave. Svežo vodo lahko prepoznate tako, da iz vodovodne napeljave teče občutno bolj hladna kot postana voda.
Postane vode iz kromiranih napeljav ne uporabljajte za prehrano in / ali nego telesa, će ste alergični na nikelj. Takšna voda ima lahko visoko vsebnost niklja in lahko povzroči alergično reakcijo.
Pitne vode iz svinčene napeljave ne uporabljajte za pripravo hrane za dojenčke in / ali za pripravo hrane med nosečnostjo. Svinec se izloča v pitno vodo in je pri dojenčkih in malčkih še posebej škodljiv za zdravje.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG06252A / HG06252B

Version: 01/2022

IAN 385535_2107
