NAVODILA ZA UPORABO IAN 384413 Livarno Lux

Tehnični podatki.... Stran 62

Varnostna navodila.... Stran 62

Montaža.... Stran 63

Namestitev armature .... Stran 63

Namestitev ekscentrične iztočne garniture.... Stran 63

Uporaba ekscentrične iztočne garniture .... Stran 63

Izpiranje armature.... Stran 63

Uporaba.... Stran 63

Začetek uporabe.... Stran 63

Nastavitev omejitve temperature .... Stran 64

Funkcija varčevanja z vodo .... Stran 64

Vzdrževanje in čiščenje.... Stran 64

Nega in čiščenje armature.... Stran 64

Informacije.... Stran 64

Pitnost vodovodne vode .... Stran 64

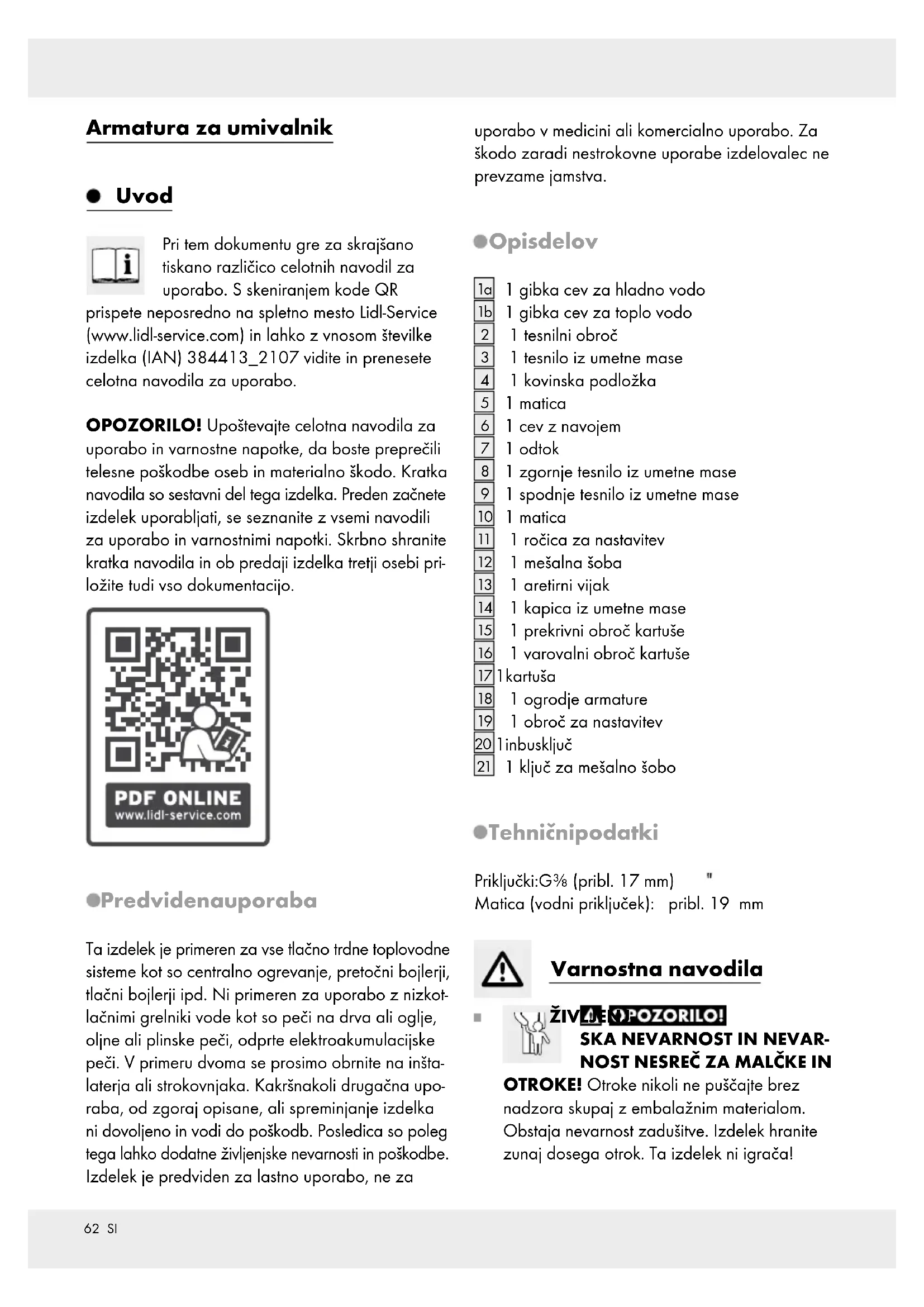

Armatura za umivalnik

Uvod

Pri tem dokumentu gre za skrajšano tiskano različico celotnih navodil za uporabo. S skeniranjem kode QR

prispete neposredno na spletno mesto Lidl-Service (www.lidl-service.com) in lahko z vnosom številke izdelka (IAN) 384413_2107 vidite in prenesete celotna navodila za uporabo.

OPOZORILO! Upoštevajte celotna navodila za uporabo in varnostne napotke, da boste preprečili telesne poškodbe oseb in materialno škodo. Kratka navodila so sestavni del tega izdelka. Preden začnete izdelek uporabljati, se seznanite z vsemi navodili za uporabo in varnostnimi napotki. Skrbno shranite kratka navodila in ob predaji izdelka tretji osebi pri-ložite tudi vso dokumentacijo.

PDF ONLINE www.lidl-service.com

Predvidenauporaba

Ta izdelek je primeren za vse tlačno trdne toplovodne sisteme kot so centralno ogrevanje, pretočni bojlerji, tlačni bojlerji ipd. Ni primeren za uporabo z nizkotlačnimi grelniki vode kot so peči na drva ali oglje, oljne ali plinske peči, odprte elektroakumulacijske peči. V primeru dvoma se prosimo obrnite na inštalaterja ali strokovnjaka. Kakršnakoli drugačna uporaba, od zgoraj opisane, ali spreminjanje izdelka ni dovoljeno in vodi do poškodb. Posledica so poleg tega lahko dodatne življenjske nevarnosti in poškodbe. Izdelek je predviden za lastno uporabo, ne za

uporabo v medicini ali komercialno uporabo. Za škodo zaradi nestrokovne uporabe izdelovalec ne prevzame jamstva.

Opisdelov

1a 1 gibka cev za hladno vodo
1b 1 gibka cev za toplo vodo
2 1 tesnilni obroč
3 1 tesnilo iz umetne mase
4 1 kovinska podložka
5 1 matica
6 1 cev z navojem
7 1 odtok
8 1 zgornje tesnilo iz umetne mase
9 1 spodnje tesnilo iz umetne mase
10 1 matica
11 1 ročica za nastavitev
12 1 mešalna šoba
13 1 aretirni vijak
14 1 kapica iz umetne mase
15 1 prekrivni obroč kartuše
16 1 varovalni obroč kartuše
17 1 kartuša
18 1 ogrodje armature
19 1 obroč za nastavitev
20 1 inbusključ
21 1 ključ za mešalno šobo

ehničnipodatki

OTROKE! Otroke nikoli ne puščajte brez nadzora skupaj z embalažnim materialom. Obstaja nevarnost zadušitve. Izdelek hranite zunaj dosega otrok. Ta izdelek ni igrača!

PREVIDNOST PRED ELEKTRIČ-

NIM UDAROM! Netesnjenja ali odtekanje vode lahko vodijo do povzročitve življenjske nevarnosti zaradi električnega udara. Vse povezave skrbno preverite glede tesnjenja. Poleg tega se prepričajte, da so vse napeljave električnih naprav pravilno in varno instalirane.

POZOR! NEVARNOST POŠKODB!

Prepričajte se, da so vsi deli nepoškodovani in pravilno montirani. Pri nepravilni montaži obstaja nevarnost poškodb. Prosimo, upoštevajte, da so podložke in tesnila obrabni deli, ki jih je občasno treba zamenjati. Poškodovani deli lahko vplivajo na varnost in delovanje.

POZOR! NEVARNOST POVZROČITVE

MATERIALNE ŠKODE! Montažo prepustite izključno strokovnemu osebju. Mesta, ki ne tesnijo ali odtekanje vode lahko privedejo do nastanka velike materialne škode na zgradbah ali pohištvu. Zato natančno preverite vse spoje glede njihove neprepustnosti.

Pazite, da bodo vsa tesnila na predvidenem mestu, saj boste le-tako lahko preprečili odtekanje vode zaradi netesnenja.
POZOR! NEVARNOST OPARIN! Pri nastavitvi vode pazite na to, da temperatura vode ni nastavljena prevroče.
Pred vgradnjo se seznanite z vsemi instalacijami na tem mestu, na primer s priključki za vodo in napravami za zapiranje.
Pred montažo in uporabo skrbno preberite ta navodila za uporabo. Varnostna navodila in opozorila shranite za kasnejšo uporabo!

●Montaža

Namestitevarmature

Zaprite glavni dovod vode, da boste preprečili izstop vode zaradi netesnjenja. Pustite, da preostala vodovodna voda odteče.
□ Armaturo namestite, kot je prikazano na sliki A in B.

PREVIDNO! Gibke cevi ne upogibajte in je ne izpostavljajte napetosti. V nasprotnem primeru obstaja nevarnost materialne škode.

- Namestitevekscentrične iztočne garniture

Namestite ekscentrično iztočno garnituro, kot je prikazano na sliki C.

- Uporaba ekscentrične iztočne garniture

□ Glejte sl. D.

- Izpiranjearmature

□ Za odstranjevanje morebitnih nečistoč je treba armaturo pred prvo uporabo izprati. V ta namen postopajte kot sledi (gl. sliko E):
□ Odvijte mešalno šobo 12.
- Odprite glavni dotok vode in vodo pustite teči dve minuti.
□ Nato ponovno privijte mešalno šobo.

●Uporaba

Začetekuporabe

Napotek: Če armature dlije časa ne uporabljate, najprej temeljito sperite napeljavo, da izpustite postano vodo in ostanke.

☐ Odprite glavni dovod vode.
Dvignite ročico za nastavitev 11 in jo premak-nite v desno ali levo za regulacijo jakosti oz. temperature dotoka vode.

Vroča voda:

Ročico za nastavitev premaknite v levo.

Hladna voda:

Ročico za nastavitev premaknite v desno.
□ Preverite delovanje mešalne baterije. Za to premaknite ročico za nastavitev v vse dovoljene položaje. Prosimo, da redno preverjate tesnjenje vseh priključkov.

●Nastavitevomejitve temperature

Kartuša 17 te armature ima omejitev temperature. Ta funkcija tovarniško ni aktivirana (nevtralna nastavitev).

PREVIDNO! Nastavitev omejitve temperature spreminjajte šele, ko je armatura že montirana.

□ Zaprite glavni dovod vode.
☐ Z majhnim, ploščatim izvijačem previdno odstranite kapico iz umetne mase 14 (gl. sl. F).
☐ Odvijte aretirni vijak 13 z inbus ključem 20, tako da ga obračate v levo.

PREVIDNO! Vijaka ne odvijte povsem, ampak ga samo toliko popustite, da lahko preprosto snamete ročico za nastavitev 11.

□ Odstranite ročico za nastavitev 11.
☐ Z roko odvijte prekrivni obroč kartuše 15 nato pa odvijte varovalni obroč kartuše 16 s pomočjo cevnih klešč.
Zdaj povlecite obroč za nastavitev 19 s pomočjo izvijača navzgor.

Napotek: Kartuše ne odstranite.

☐ Položite obroč za nastavitev v želeni položaj, kot je prikazano na sliki G.

Napotek: Obroč za nastavite vlahko omejuje vrtilni kot ročaja, tako da lahko omejite količino pretoka tople vode.

Znova zategnite varovalni obroč kartuše 16 s pomočjo cevnih klešč na ogrodje armature 18. Z roko pritrdite prekrivni obroč kartuše 15.

Znova namestite ročico za nastavitev 11 na ogrodje armature 18 in zategnite aretirni vijak z inbus ključem 20, tako da ga zavrtite v desno.

□ Pritisnite kapico iz umetne mase 14 v odprtino.

☐ Odprite glavni dovod vode in preverite omejitev temperature.

- Funkcija varčevanja z vodo

□ Kartuša v tej armaturi ima ekološko funkcijo. Ta zmanjšuje količino pretoka skozi pipo (gl. sl. H).
☐ Privzdigujte nastavljalno ročico 11, dokler ne začutite lahnega upora. V tem položaju je pretok vode omejen.
Če želite povečati pretok vode, še naprej privzdigujte nastavljalno ročico 11, dokler ne presežete upora.

- Vzdrževanje in čiščenje

- Nega in čiščenje armature

Upoštevajte, da je za sanitarne pipe potrebno posebno vzdrževanje. Zaradi tega upoštevajte naslednja navodila:

Za čiščenje ne uporabljajte nobenih jedkih sredstev ali sredstev, ki vsebujejo alkohol, saj le-ti lahko poškodujejo izdelek.
□ Armature čistite samo s čisto vodo, blagim čistilnim sredstvom in mehko krpo oz. usnjem.

□Mešalnošobo 12 v rednih časovnih presledkih odvijte in z nje odstranite ostanke vodnega kamna ali tujke.

Pri neupoštevanju navodil za nego računajte na morebitno povzročitev škode na površini. V takšnem primeru ne morete uveljaviti jamstvenih pravic.

●Informacije

- Pitnost vodovodne vode

☐ Pri svojih krajevnih organih se informirajte o pitnosti vode v vašem mestu / občini.

Na splošno velja za pitnost vodovodne vode naslednje priporočilo:

Vodo iz vodovodne napeljave pustite teči kratek čas, če je v napeljavi mirovala dlje kot štiri ure. Postane vode ne uporabljajte za pripravo jedi

in napitkov, še posebej pa ne za prehrano dojenčkov. V nasprotnem primeru se lahko pojavijo zdravstvene težave. Svežo vodo lahko prepoznate tako, da iz vodovodne napeljave teče občutno bolj hladna kot postana voda.

Postane vode iz kromiranih napeljav ne uporabljajte za prehrano in / ali nego telesa, če ste alergični na nikelj. Takšna voda ima lahko visoko vsebnost niklja in lahko povzroči alergično reakcijo.
Pitne vode iz svinčene napeljave ne uporabljajte za pripravo hrane za dojenčke in / ali za pripravo hrane med nosečnostjo. Svinec se izloča v pitno vodo in je pri dojenčkih in malčkih še posebej škodljiv za zdravje.

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.: HG05764

Version: 01/2022
