NÁVOD K OBSLUZE IAN 384413 Livarno Lux
Použití ke stanovenému účelu.... Strana 32
Popis dílů ...... Strana 32
Technické údaje ...... Strana 32
Bezpečnost....Strana 32
Montáž Strana 33
Instalace baterie.... Strana 33
Instalace excentrické odtokové soupravy ...... Strana 33
Použití excentrické odtokové soupravy ...... Strana 33
Propláchnutí armatury.... Strana 33
Obsluha Strana 33
Uvedení do provozu....Strana 33
Nastavení omezení teploty.... Strana 34
Funkce úspory vody....Strana 34
Údržba a čištění......Strana 34
Ošetřování a čistění armatury ...... Strana 34
Informace.... Strana 34
Pitnost vodovodní vody....Strana 34

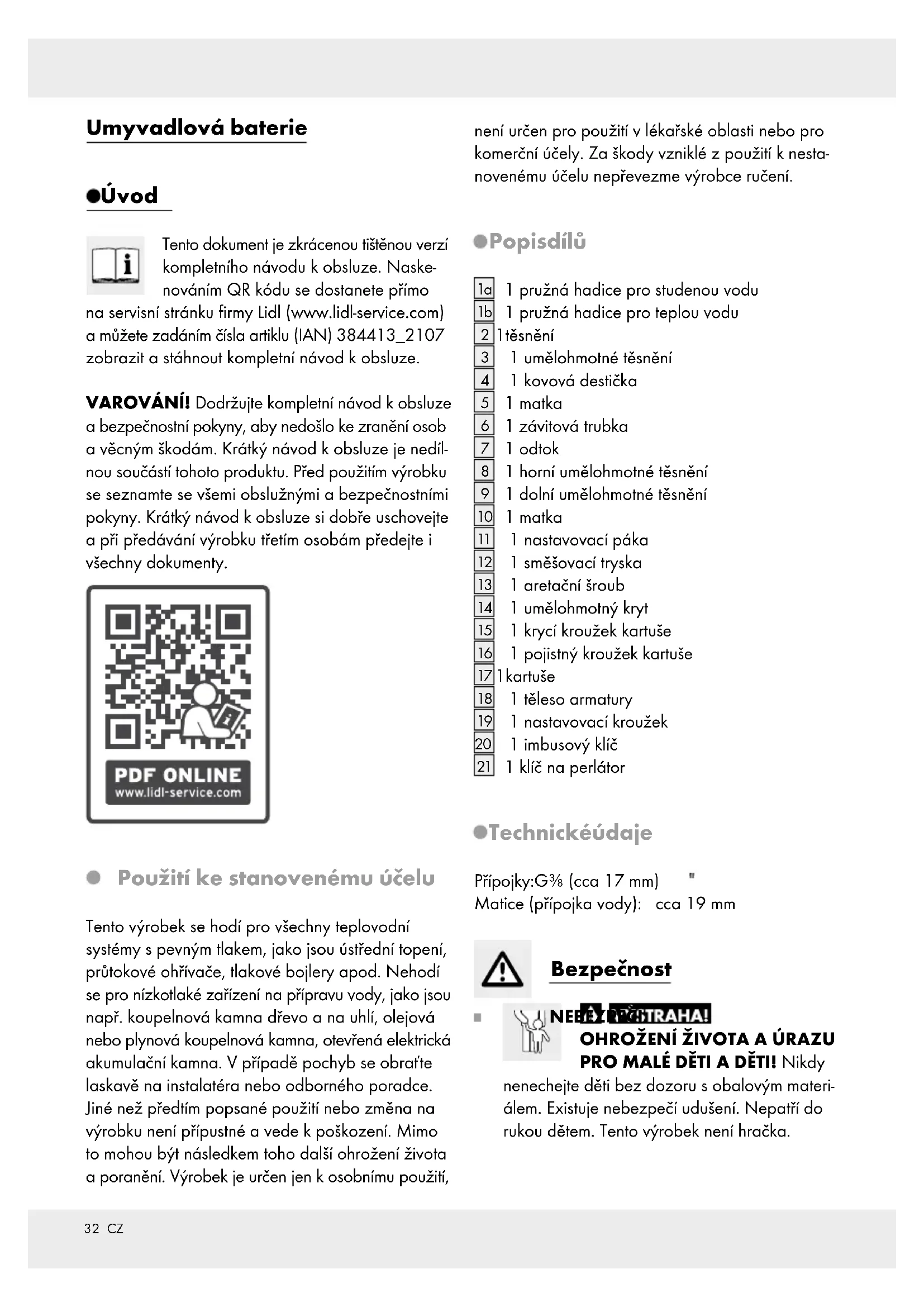

Umyvadlová baterie
•Úvod
Tento dokument je zkrácenou tišěnou verzí kompletního návodu k obsluze. Naske-nováním QR kódu se dostanete přímo na servisní stránku firmy Lidl (www.lidl-service.com) a můžete zadáním čísla artiklu (IAN) 384413_2107 zobrazit a stáhnout kompletní návod k obsluze.
VAROVÁNÍ! Dodržujte kompletní návod k obsluze a bezpečnostní pokyny, aby nedošlo ke zranění osob a věcným škodám. Krátký návod k obsluze je nedílnou součástí tohoto produktu. Před použitím výrobku se seznamte se všemi obslužnými a bezpečnostními pokyny. Krátký návod k obsluze si dobře uschovejte a při předávání výrobku třetím osobám předejte i všechny dokumenty.
- Použití ke stanovenému účelu
Tento výrobek se hodí pro všechny teplovodní systémy s pevným tlakem, jako jsou ústřední topení, průtokové ohřívače, tlakové bojlery apod. Nehodí se pro nízkotlaké zařízení na přípravu vody, jako jsou např. koupelnová kamna dřevo a na uhlí, olejová nebo plynová koupelnová kamna, otevřená elektrická akumulační kamna. V případě pochyb se obraťte laskavě na instalatéra nebo odborného poradce. Jiné než předtím popsané použití nebo změna na výrobku není přípustné a vede k poškození. Mimo to mohou být následkem toho další ohrožení života a poranění. Výrobek je určen jen k osobnímu použití,
není určen pro použití v lékařské oblasti nebo pro komerční účely. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení.
- Popisdílů
1a 1 pružná hadice pro studenou vodu
1b 1 pružná hadice pro teplou vodu
2 | 1těsnění
3 1 umělohmotné těsnění
4 1 kovová destička
5 | 1 matka
6 1 závitová trubka
7 1 odtok
8 1 horní umělohmotné těsnění
9 1 dolní umělohmotné těsnění
10 1 matka
11 1 nastavovací páka
12 1 směšovací tryska
13 1 aretační šroub
14 1 umělohmotný kryt
15 1 krycí kroužek kartuše
16 1 pojistný kroužek kartuše
17 1 kartuše
18 1 těleso armatury
19 1 nastavovací kroužek
20 1 imbusový klíč
21 1 klíč na perlátor
•Technickéúdaje
Přípojky:G ^3/8 (cca 17 mm)
Matice (přípojka vody): cca 19 mm
Bezpečnost
NEBEZ PEGSTRAHA!
OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nikdy
nenechejte děti bez dozoru s obalovým materiálem. Existuje nebezpečí udušení. Nepatří do rukou dětem. Tento výrobek není hračka.
POZOR PŘED ÚRAZEM ELEK-
TRICKÝM PROUDEM! Netěsnosti
nebo výstup vody mohou způsobit nebezpečí ohrožení života úrazem elektrickým proudem. Přezkoušejte pečlivě všechna spojení vzhledem k těsnosti. Kromě toho zajistěte, aby byla všechna vedení elektrických spotřebičů správně a bezpečně instalována.
POZOR! NEBEZBEČÍ PORANĚNÍ! Ujistěte
se, že jsou všechny díly nepoškozené a odborně namontovány. Při neodborné montáži existuje nebezpečí poranění. Mějte na paměti, že podložky jsou rychleopotřebitelné díly, které se musí čas od času vyměnit. Poškozené díly mohou ovlivnit bezpečnost a funkci výrobku.
POZOR! NEBEZPEČÍ POŠKOZENÍ VĚCÍ!
Montáž nechejte vykonat jen odborníky! Netěsnosti či průlom vody mohou způsobit značné věcné škody na budově nebo domácnosti. Proto všechna spojení pečlivě přezkoušejte vzhledem k těsnosti.
Dbejte na to, aby byla všechny těsnění správně usazena, aby jste zabránili úniku vody díky nětěsnosti.
POZOR! NEBEZPEČÍ OPAŘENÍ! Při
nastavení teplé vody dbejte na to, aby nebyla teplota vody príliš horká.
Před instalací se seznamte se všemi podmínkami na místě, např. vodními připojkami a zařizením k odpojení.
Před montáží si laskavě pozorně přečtěte návod k obsluze. Uschovejte bezpečnostní pokyny a návody pro budoucnost!
●Montáž
Instalacebaterie
- Odpojte hlavní přívod vody, abyste zamezili úniku vody díky netěsnostem. Nechejte zbytkový obsah vody z vodovodu odtéci.
□ Instalujte armaturu tak, jak je popsáno na obrázku A a B.
⚠️ POZOR! Neohýbejte pružné hadice a nevystavujte je napětí. Jinak hrozí nebezpečí věcných šlod.
Instalaceexcentrické odtokové soupravy
□ Instalujte excentrickou odtokovou garnituru podle obrázku C.
- Použitíexcentrické odtokové soupravy
□ Viz obr. D.
K odstranění možných nečistot se musí armatura před prvním použitím propláchnout. Postupujte následujícím způsobem (viz obr. E):
□Směšovacítrysku 12 odšroubujte.
Otevřete hlavní přívod vody a nechejte vodu po dobu dvou minut téci.
□ Směšovací trysku pak znovu přišroubujte.
- Obsluha
Uvedení do provozu
Upozornění: Po delším nepoužívání armatury nejprve potrubí důkladně propláchněte, aby se uvolnily stagnace pitné vody a zbytky.
□ Otevřete hlavní přívod vody.
Nadzvedněte nastavovací páku 11 a otočte jí doprava nebo doleva, aby se regulovala intenzita, popř. teplota vodního proudu.
Horká voda:
☐ Otočte nastavovací páku doleva.
Studená voda:
☐ Otočte nastavovací páku doprava.
☐ Přezkoušejte provoz mísicí baterie. K tomu otočte nastavovací páku do všech povolených poloh. Přezkoušejte laskavě připojky pravidelně vzhledem k těsnosti.
Nastavení omezení teploty
Kartuše 17 armatury má omezení teploty. Tato funkce není při výrobě aktivována (neutrální nastavení).
⚠️ POZOR! Nastavení omezení teploty změňte teprve až po namontování armatury.
□ Uzavřete hlavní přívod vody.
Sejměte opatrně umělohmotný kryt 14 pomocí malého, plochého šroubováku (viz obr. F).
□ Povolte zajišťovací šroub 13 imbusovým klíčem 20.
⚠️ POZOR! Šroub povolte jen tak dalece až je možné snadno sejmout nastavovací páku 11.
□ Sundejte nastavovací páku 11.
Povolte rukou krycí kroužek kartuše 15 a kleštěmi odšroubujte pojistný kroužek 16.
Nyní táhněte šroubovákem stavěcí kroužek nahoru.
Upozornění: Neodstraňujte kartuši.
Umístěte nastavovací kroužek do požadované polohy, jak je znázorněno na obrázku G.
Upozornění: Nastavovací kroužekmůže úhel natočení držadla omezit a tím omezit i průtokové množství teplé vody.
☐ Utáhněte zase instalatérskými kleštěmi jistící kroužek 16 kartuše na tělese armatury 18. Upevněte rukou krycí kroužek 15.
□ Nasad'te zase nastavovací páku 11 na těleso armatury 18 a utáhněte aretační šroub imbusovým klíčem 20, otáčením ve směru chodu hodinových ručiček.
□ Zatlačte umělohmotný kryt 14 do otvoru.
☐ Otevřete hlavní přívod vody a zkontrolujte omezení teploty.
- Funkce úspory vody
□ Kartuše této armatury má úspornou funkci. Redukuje průtokové množství vody kohoutkem (viz obr. H).
Nadzvedněte nastavovací páku 11 až ucítíte mírný odpor. V této poloze je průtok vody redukován.
☐ Pro zvýšení průtoku vody nadzvedněte nastavovací páku 11 ještě více, přes výše popsaný odpor.
- Údržba a čištění
Ošetřování a čistění armatury
Dbejte na to, že armatury vyžadují zvláštního ošetřování. Dbejte proto na následující instrukce:
Nikdy nepoužívejte žíravých prostředků nebo prostředků obsahujících alkohol k čistění, protože by výrobek mohly poškodit.
Čistěte své armatury jen čistou vodou, jemným čisticím prostředkem a měkkou tkaninou, popř. kůží.
□Směšovacítrysku 12 v pravidelných intervalech vyšroubujte a odstraňte zbytky vápníku nebo cizí tělesa.
Při nedodržování návodu k ošetřování se musí počítat s poškozením povrchu. Nároky na záruku nelze uplatňovat.
Informace
- Pitnost vodovodní vody
☐ O pitnosti vody se informujte u místních úřadů ve vašem městě/obce.
Pro pitnost vodovodní vody platí zásadně následující doporučení:
- Nechejte vodu z potrubí krátkou dobu téci, stagnovala-li více než čtyři hodiny v potrubí. Stagnovanou vodu zejména nepoužívejte k přípravě jídel a nápojů při výživě kojenců. Jinak mohou vzniknout zdravotní potíže. Čerstvou vodu můžete rozpoznat tím, že citelně chladnější opustí potrubí, než stagnovaná voda.
Stagnovanou bodu z pochromovaných potrubí nepoužívejte k potravě a / nebo k péči o tělo, jste-li alergičtí na nikl. Taková voda může
obsahovat velké množství niklu a vyvolat alergické reakce.
Pitnou vodu z olovnatých potrubí nepoužívejte k přípravě kojenecké výživy a / nebo během těhotenství k přípravě potravin. Olovo vnikne do pitné vody a zejména škodí zdraví kojenců a malých dětí.
Úvod....Strana 37
Technické údaje ...... Strana 37
Bezpečnostné pokyny....Strana 37
Montáž Strana 38
Tento dokument je skrátenou tlačenou verziou celého návodu na ovládanie. Naskenovaním QR kódu sa dostanete priamo na stránku servisu Lidl (www.lidl-service.com) a zadaním čísla výrobku (IAN) 384413_2107 si môžete prezrief a stiahnut kompletný návod na ovládanie.
PRE MALÉ DETI A DETI! Nikdy nenechávajte deti bez dozoru s obalovým materiálom. Hrozí nebezpečenstvo zadusenia. Držte produkt v
☐ Rukou uvoľnite krycí krúžok kartuše 15 a následne odskrutkujte poistný krúžok kartuše 16 pomocou rúrkových kliešti.
□ Teraz potiahnite nastavovací krúžok 19 pomo-cou skrutkovača smerom nahor.
Poznámka: Nevyberajte kartušu.
Poistný krúžok kartuše 16 opát' pevne zatiahnite pomocou rúrkových klieští na tele vodovodnej batérie 18. Rukou upevnite krycí krúžok kartuše 15.
Nadvihnite nastavovaciu páku 11, až kým po-cítite l'ahký odpor. Pri tomto nastavení bude prietok vody obmedzený.
Ak chcete zvýšit prietok vody, d'alej nadvihnite nastavovaciu páku 11, až kým nie je odpor prekonaný.
