BRUGSANVISNING IAN 384413 Livarno Lux

Beskrivelse af de enkelte dele....Side 47

Sikkerhedsanvisninger ....Side 47

Anvendelse af excenter-afløbsgarnitur ....Side 48

Gennemskylning af armaturet....Side 48

Betjening....Side 48

Ibrugtagning....Side 48

Indstilling af temperaturbegrænsning ....Side 49

Pleje og rengøring af armaturet....Side 49

Informationer ......Side 49

Ledningsvands drikkevandskvalitet....Side 49

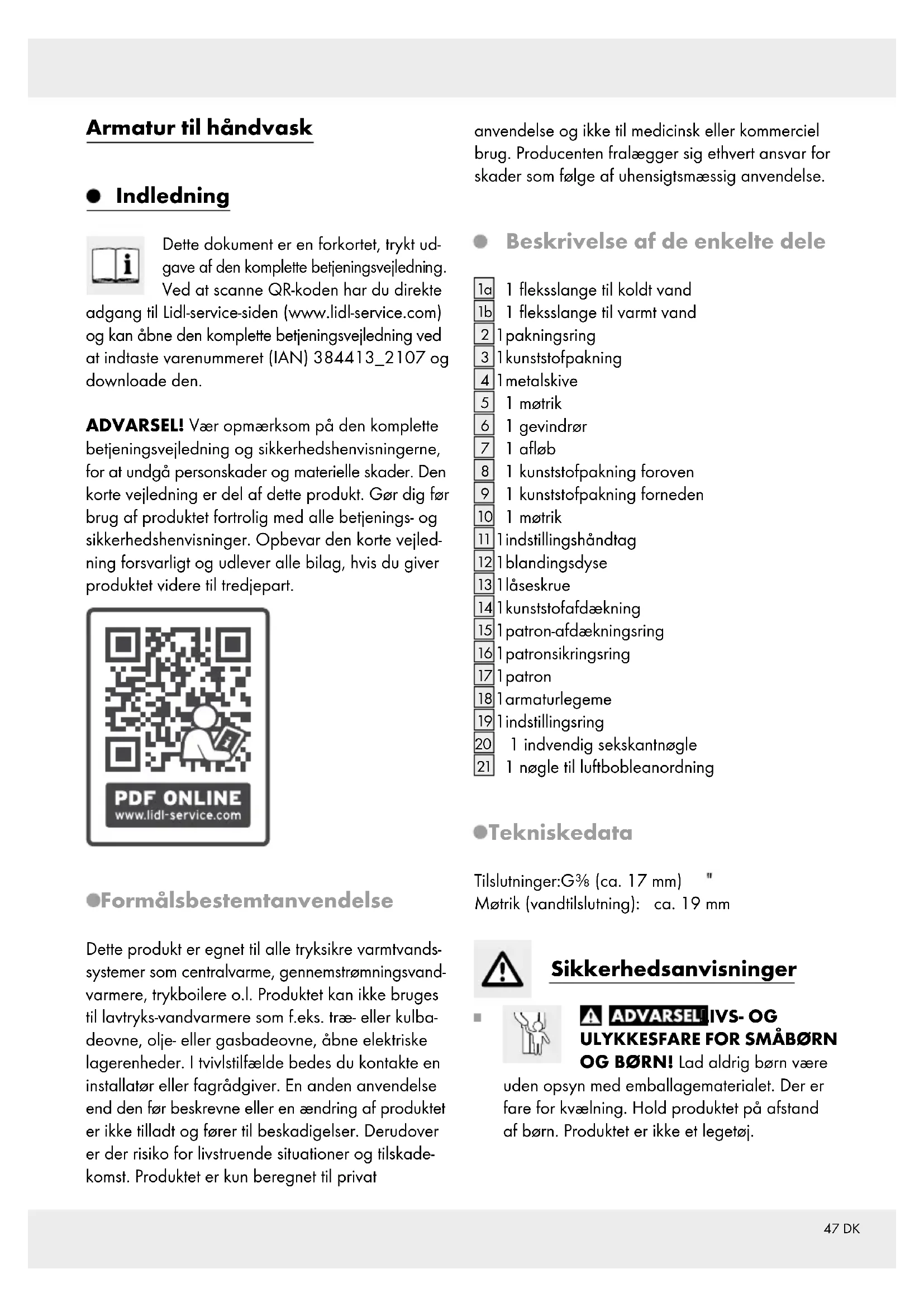

Dette dokument er en forkortet, trykt udgave af den komplette betjeningsvejledning. Ved at scanne QR-koden har du direkte adgang til Lidl-service-siden (www.lidl-service.com) og kan åbne den komplette betjeningsvejledning ved at indtaste varenummeret (IAN) 384413_2107 og downloade den.

ADVARSEL! Vær opmærksom på den komplette betjeningsvejledning og sikkerhedshenvisningerne, for at undgå personskader og materielle skader. Den korte vejledning er del af dette produkt. Gør dig før brug af produktet fortrolig med alle betjenings- og sikkerhedshenvisninger. Opbevar den korte vejledning forsvarligt og udlever alle bilag, hvis du giver produktet videre til tredjepart.

PDF ONLINE www.lidl-service.com

Dette produkt er egnet til alle tryksikre varmtvands- systemer som centralvarme, gennemstrømningsvand- varmere, trykboilere o.l. Produktet kan ikke bruges til lavtryks-vandvarmere som f.eks. træ- eller kulba- deovne, olje- eller gasbadeovne, åbne elektriske lagerenheder. I tvivlstilfælde bedes du kontakte en installatør eller fagrådgiver. En anden anvendelse end den før beskrevne eller en ændring af produktet er ikke tilladt og fører til beskadigelser. Derudover er der risiko for livstruende situationer og tilskade- komst. Produktet er kun beregnet til privat

anvendelse og ikke til medicinsk eller kommerciel brug. Producenten fralægger sig ethvert ansvar for skader som følge af uhensigtsmæssig anvendelse.

- Beskrivelse af de enkelte dele

1a 1 fleksslange til koldt vand
1b 1 fleksslange til varmt vand
2 1 pakningsring
3 1 kunststofpakning
4 1 metalskive
5 1 møtrik
6 1 gevindrør
7 1 afløb
8 1 kunststofpakning foroven
9 1 kunststofpakning forneden
10 1 møtrik
11 l indstillingshåndtag
12 1 blandingsdyse
13 1 läseskrue
14 1 kunststofafdækning
15 1 patron-afdækningsring
16 1 patronsikringsring
17 1 patron
18 1 armaturlegeme
19 1 indstillingsring
20 1 indvendig sekskantnøgle
21 1 nøgle til luftboboleanordning

Tekniskedata

Tilslutninger:G ^3/8 (ca. 17 mm) "

Møtrik (vandtilslutning): ca. 19 mm

Sikkerhedsanvisninger

ADVARSEL IVS-OG

ULYKKESFARE FOR SMÅB∅RN

OG B∅RN! Lad aldrig børn være

uden opsyn med emballagematerialet. Der er fare for kvælning. Hold produktet på afstand af børn. Produktet er ikke et legetøj.

FARE FOR ELEKTRISK ST∅D!

Utætheder eller vandudslip kan medføre livsfare gennem elektrisk stød.

Kontroller omhyggeligt alle samlinger for tæt- hed. Kontroller ligeledes, at alle ledninger af elektriske apparater er installeret korrekt og sikkert.

FORSIGTIG! FARE FOR PERSONSKADE!

Kontroller at alle dele er ubeskadiget og monteret korrekt. Ved forkert montering er der fare for tilskadekomst.

Bemærk at underlagsskiverne og pakningerne er sliddele, som skal skiftes ud fra tid til anden. Beskadigede dele kan påvirke sikkerheden og funktionen.

OBS! RISIKO FOR MATERIEL SKADE!

Lad montagen kun blive udført af fagkyndige personer. Lækager eller vandudslip kan medføre betydelige materielle skader på bygning og indbo. Kontroller derfor omhyggeligt alle forbindelser for lækager.

Vær opmærksom på at alle pakninger sidder korrekt, for at forhindre vandudslip på grund af lækage.

FORSIGTIG! RISIKO FOR SKOLDNING! ●Betjening

Sørg for, at vandet ikke er for varmt, när du indstiller det varme vand.

Sæt dig inden installationen ind i alle forholdene på stedet; f.eks. vandtilslutninger og lukkeme- kanismer.
Læs denne betjeningsvejledning grundigt igennem inden montering og brug. Opbevar alle sikkerhedsanvisninger og vejledninger til fremtidig brug!

●Montering

Sluk for hovedvandtilførslen for at undgå vandudslip på grund af lækage. Lad det resterende hanevand løbe ud.
☐ Installer armaturet som vist på afbildning A og B.

⚠ FORSIGTIG! Fleksslangerne må ikke bøjes eller sættes under spænding. Ellers er der risiko for materiel skade.

• Montering af excenter-afløbsgarnitur
  ☐ Installer excenter-afløbsgarnituret som vist på afbildning C.
• Anvendelse af excenter-afløbsgarnitur
  Se afbildning D.
  • Gennemskylning af armaturet

For at fjerne eventuel forurening, skal armaturet skylles inden første ibrugtagning. Anvend hertil følgende fremgangsmåde (se afbildning E):

□Skrublandingsdysen 12 af.
☐ Åbn for hovedvandtilførslen, og lad vandet løbe i to minutter.
□ Skru derefter blandingsdysen på igen.

●Betjening

Ibrugtagning

Henvisning: Skyl efter længere tids manglende brug af armaturet ledningerne grundigt igennem, for at opløse stagnationer og aflejringer fra drikkevandet.

□ Åbn for hovedvandtilførslen.
☐Løftindstillingshåndtaget 11 og sving det mod højre eller venstre for at regulere styrken, henholdsvis vandgennemstrømningens temperatur.

Varmt vand:

□ Sving indstillingshåndtaget til venstre.

Koldt vand:

□ Sving indstillingshåndtaget til højre.
☐ Kontroller blandingsbatteriets drift. Sving til dette formål indstillingshåndtaget i alle tilladte

positioner. Kontroller regelmæssigt tilslutningerne for tæthed.

- Indstillingaf temperaturbegrænsning

Dette armatures patron 17 er udstyret med en temperaturbegrænsning. Denne funktion er ikke aktiveret fra fabrikken (neutral indstilling).

⚠ FORSIGTIG! Foretag først en ændring på indstillingen af temperaturbegrænsningen, när du har monteret armaturet.

Fjernkunststofafdækningen 14 forsigtigt med en lille, flad skruetrækker (se afbildning F).

Låseskruen 13 løsnes med en indvendig seks- kantnøgle 20 ved at dreje mod urets retning.

⚠️ FORSIGTIG! Drej ikke skruen helt ud, bare løsn den, indtil indstillingshåndtaget 11 nemt kan tages af.

□Tagindstillingshändtaget 11 af.

Patron-afdækingsringen 15 løsnes med hånden og patronsikringsringen 16 skrues af med hjælp af en rørtang.

Træk nu indstillingsringen 19 opad ved hjælp af en skruetrækker.

Bemærk: Fjern ikke patronen.

Bemærk: indstillingsringen kan indskrænke drejevinklen af håndtaget, så at gennemstrømningsmængden af det varme vand begrænses.

Spændpatronsikringsringen 16 igen fast på armaturlegemet 18 ved hjælp af rørtangen. Fastgør patron-afdækningsringen 15 med hånden.

Sæt igen indstillingshåndtaget 11 på armaturlegemet 18, og fastspænd låseskruen med den indvendige sekskantnøgle 20 ved at dreje med urets retning.

□Trykkunststofafdækningen 14 ind i åbningen.

Tænd for hovedvandtilførslen, og kontroller temperaturbegrænsningen.

●Vandspare-funktion

□ Patronen i dette armatur har en besparelsesfunktion. Denne mindsker gennemstrømningsmængden gennem vandhanen (se afbildning H).

☐ Løftindstillingshåndtaget 11, til du mærker let modstand. I denne indstilling bliver vandgen-nemstrømningen begrænset.

Hvis du vil øge vandgennemstrømningen, løft indstillingshåndtaget 11 mere, indtil du har overvundet modstanden.

- Pleje og rengøring af armaturet

Vær opmærksom på, at sanitetsinstallationer kræver en særlig pleje. Vær derfor opmærksom på følgende henvisninger:

Anvend ingen ætsende eller alkoholholdige midler til rengøringen, da disse kan beskadige produktet.

☐ Rens armaturet kun med klart vand, milde rengøringsmidler og en blød klud hhv. læder.

□ Skrublandingsdysen 12 af i regelmæssige intervaller og fjern kalkholdige rester eller fremmedlegemer.

Ved manglende overholdelse af plejevejledningen må det forventes, at der opstår skader på overfladen.

Garantikrav kan i dette tilfælde ikke gøres gældende.

●Informationer

●Ledningsvands drikkevandskvalitet

☐ Informer dig hos din lokale kommune om drikkevandskvaliteten.

Generelt gælder følgende anbefaling for drikkevandskvaliteten af vandhanevand:

Lad vandet løbe ud af hanerne i kort tid, hvis det har stået stille i rørene længere end fire timer. Brug ikke henstående vand til tilberedning af fødevarer og drikkevarer, især ikke til ernæring af spædbørn. Ellers kan det medføre sundhedsmæssige problemer. Du kan kende frisk vand på at det er mærkbart koldere end henstående vand, når det kommer ud af røret.
Brug ikke henstående vand fra forkromede rør til ernæring og / eller kropspleje, hvis du er allergisk over for nikkel. Sådant vand kan være stærkt nikkelholdigt og fremkalde en allergisk reaktion.
Brug ikke drikkevand fra blyholdige ledninger til tilberedning af spædbørnsmad og / eller und graviditeten til tilberedning af fødevarer. Bly afgives til drikkevandet og er meget sundhedsskadeligt for spædbørn og småbørn.
