BEDIENUNGSANLEITUNG IAN 384413 Livarno Lux

WASCHTISCH-ARMATUR Kurzanleitung

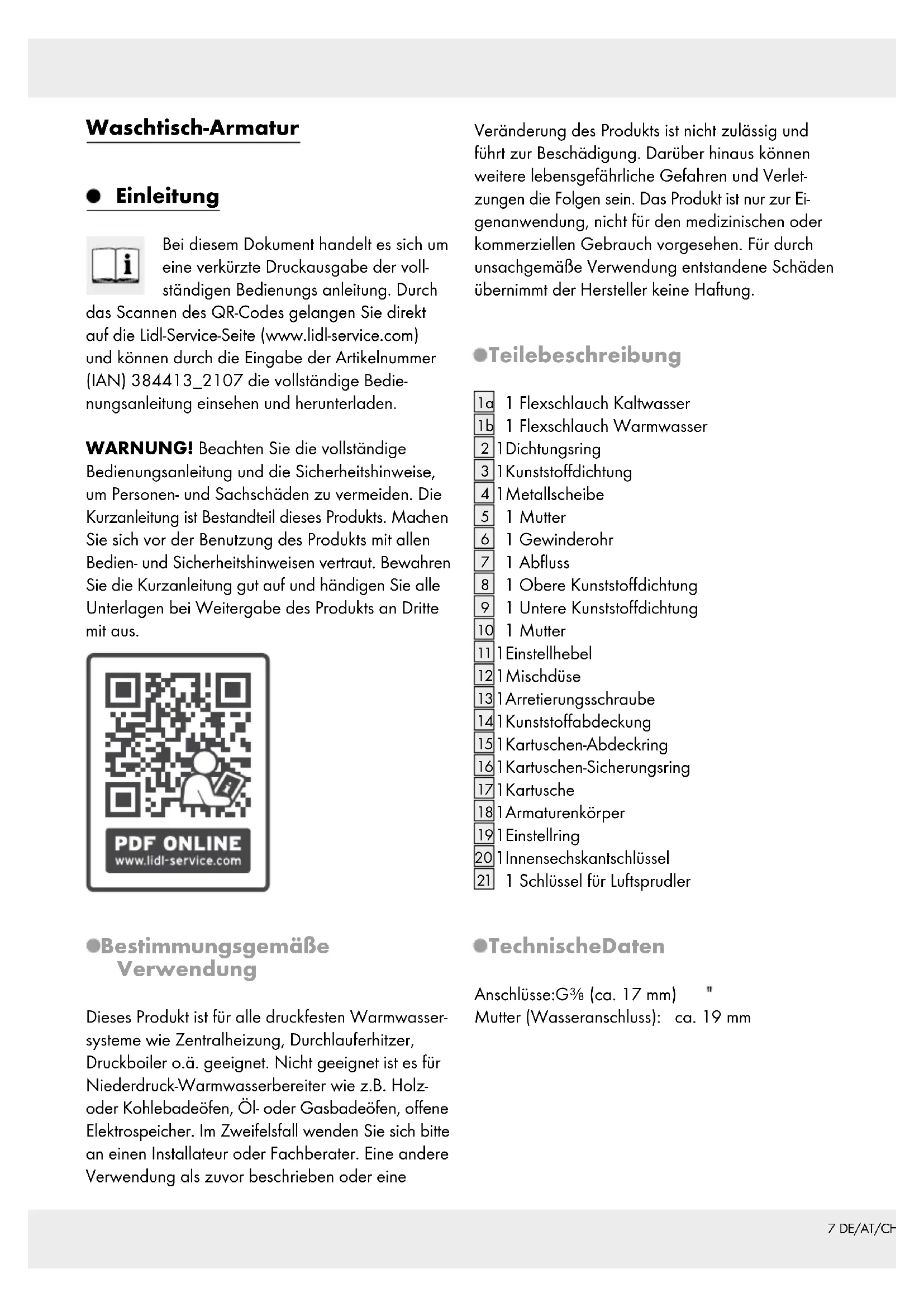

186 DE/AT/CH Einleitung ......................................................................................................................................... Seite 7 Bestimmungsgemäße Verwendung ....................................................................................................Seite 7 Teilebeschreibung ...............................................................................................................................Seite 7 Technische Daten ................................................................................................................................Seite 7 Sicherheitshinweise ................................................................................................................Seite 8 Montage ...........................................................................................................................................Seite 8 Armatur installieren .............................................................................................................................Seite 8 Excenter-Ablaufgarnitur anbringen ....................................................................................................Seite 8 Excenter-Ablaufgarnitur verwenden ...................................................................................................Seite 8 Armatur durchspülen ...........................................................................................................................Seite 8 Bedienung ......................................................................................................................................Seite 9 In Betrieb nehmen ...............................................................................................................................Seite 9 Temperaturbegrenzung einstellen ...................................................................................................... Seite 9 Wasserspar-Funktion ...........................................................................................................................Seite 9 Wartung und Reinigung .....................................................................................................Seite 9 Armatur pflegen und reinigen ............................................................................................................Seite 9 Informationen .............................................................................................................................Seite 10 Trinkbarkeit von Leitungswasser ......................................................................................................... Seite 10 V1.07 DE/AT/CH Waschtisch-Armatur Einleitung Bei diesem Dokument handelt es sich um eine verkürzte Druckausgabe der voll- ständigen Bedienungs anleitung. Durch das Scannen des QR-Codes gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können durch die Eingabe der Artikelnummer (IAN) 384413_2107 die vollständige Bedie- nungsanleitung einsehen und herunterladen. WARNUNG! Beachten Sie die vollständige Bedienungsanleitung und die Sicherheitshinweise, um Personen- und Sachschäden zu vermeiden. Die Kurzanleitung ist Bestandteil dieses Produkts. Mac hen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Bewahren Sie die Kurzanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Dieses Produkt ist für alle druckfesten Warmwasser- systeme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verlet- zungen die Folgen sein. Das Produkt ist nur zur Ei- genanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Teilebeschreibung

1 Flexschlauch Kaltwasser

1 Flexschlauch Warmwasser

1 Obere Kunststoffdichtung

1 Untere Kunststoffdichtung

1 Arretierungsschraube

1 Kunststoffabdeckung

1 Kartuschen-Sicherungsring

1 Innensechskantschlüssel

1 Schlüssel für Luftsprudler Technische Daten Anschlüsse: G⅜ (ca. 17 mm) Mutter (Wasseranschluss): ca. 19 mm8 DE/AT/CH Sicherheitshinweise LEBENS-

UND UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs- gefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder Wasseraustritt können zu Lebensgefahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elek- trischen Geräten korrekt und sicher installiert sind. VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachge- mäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄ-

DIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführen. Undichtig- keiten oder Wasseraustritt können zu erheblichen Sachschäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern. VORSICHT! VERBRÜHUNGSGEFAHR! Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasser- anschluss und Absperrvorrichtung. Bitte lesen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Montage Armatur installieren Stellen Sie die Haupt-Wasserzufuhr ab, um Wasseraustritt durch Undichtigkeit zu verhindern. Lassen Sie das restliche Leitungswasser ablaufen. Installieren Sie die Armatur, wie in Abbildung A und B dargestellt. VORSICHT! Verbiegen Sie die Flexschläuche nicht und bringen Sie sie nicht unter Spannung. Ansonsten besteht die Gefahr der Sachbeschädi- gung. Excenter-Ablaufgarnitur anbringen Installieren Sie die Excenter-Ablaufgarnitur, wie in der Abbildung C dargestellt. Excenter-Ablaufgarnitur verwenden Siehe Abb. D. Armatur durchspülen Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie dazu wie folgt vor (s. Abb. E): Schrauben Sie die Mischdüse

ab. Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen. Schrauben Sie die Mischdüse anschließend wieder an.9 DE/AT/CH Bedienung In Betrieb nehmen Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen. Öffnen Sie die Haupt-Wasserzufuhr. Heben Sie den Einstellhebel

an und schwen- ken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren. Heißwasser: Schwenken Sie den Einstellhebel nach links. Kaltwasser: Schwenken Sie den Einstellhebel nach rechts. Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Einstellhebel in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit. Temperaturbegrenzung einstellen Die Kartusche

dieser Armatur verfügt über eine Temperaturbegrenzung. Diese Funktion ist werksseitig nicht aktiviert (neutrale Einstellung). VORSICHT! Verändern Sie die Einstellung der Temperaturbegrenzung erst, nachdem Sie die Armatur montiert haben. Stellen Sie die Haupt-Wasserzufuhr ab. Entfernen Sie die Kunststoffabdeckung

, vor- sichtig mit einem kleinen, flachen Schrauben- dreher (s. Abb. F). Lösen Sie die Arretierungsschraube

mit dem Innensechskantschlüssel

durch Drehen gegen den Uhrzeigersinn. VORSICHT! Schraube nicht vollständig heraus- drehen, nur lösen, bis sich der Einstellhebel

leicht abnehmen lässt. Entnehmen Sie den Einstellhebel

Lösen Sie den Kartuschen-Abdeckring

von Hand und schrauben Sie dann den Kartuschen- Sicherungsring

mit Hilfe einer Rohrzange ab. Ziehen Sie nun den Einstellring

mit Hilfe eines Schraubendrehers nach oben. Hinweis: Entfernen Sie nicht die Kartusche. Platzieren Sie den Einstellring in gewünschter Position, wie in Abbildung G dargestellt. Hinweis: Der Einstellring

kann den Dreh- winkel des Griffs einschränken, sodass die Durchflussmenge von Warmwasser begrenzt werden kann. Ziehen Sie den Kartuschen-Sicherungsring

mit Hilfe der Rohrzange wieder auf dem Armaturenkörper

fest. Befestigen Sie den Kartuschen-Abdeckring

von Hand. Setzen Sie den Einstellhebel

wieder auf den Armaturenkörper

und ziehen Sie die Arretierungsschraube mit dem Innensechskant- schlüssel

durch Drehen im Uhrzeigersinn fest. Drücken Sie die Kunststoffabdeckung

in die Öffnung. Stellen Sie die Haupt-Wasserzufuhr an und überprüfen Sie die Temperaturbegrenzung. Wasserspar-Funktion Die Kartusche in dieser Armatur verfügt über eine Ökofunktion. Diese vermindert die Durch- flussmenge durch den Wasserhahn (s. Abb. H). Heben Sie den Einstellhebel

an, bis Sie ei- nen leichten Widerstand spüren. In dieser Ein- stellung wird der Wasserfluss begrenzt. Wenn Sie den Wasserfluss erhöhen wollen, heben Sie den Einstellhebel

weiter an, bis Sie den Widerstand überwunden haben. Wartung und Reinigung Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen:10 DE/AT/CH Verwenden Sie keine ätzenden oder alkohol- haltigen Mittel zur Reinigung, da diese das Produkt beschädigen könnten. Reinigen Sie Ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder. Schrauben Sie die Mischdüse
