MANUALE UTENTE IAN 384413 Livarno Lux

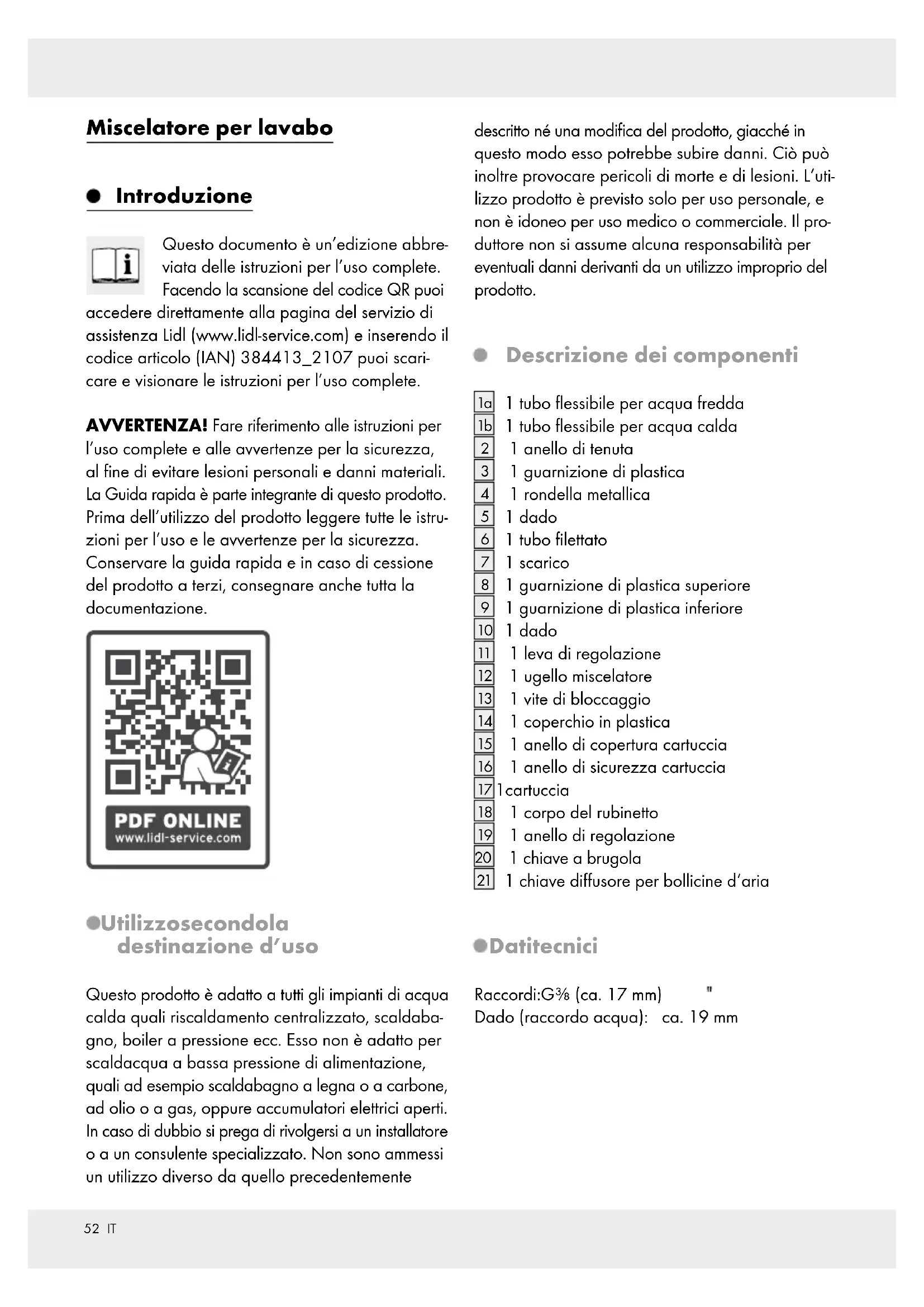

Prima dell’utilizzo del prodotto leggere tutte le istru- zioni per l’uso e le avvertenze per la sicurezza. Conservare la guida rapida e in caso di cessione del prodotto a terzi, consegnare anche tutta la documentazione. Utilizzo secondo la destinazione d’uso Questo prodotto è adatto a tutti gli impianti di acqua calda quali riscaldamento centralizzato, scaldaba- gno, boiler a pressione ecc. Esso non è adatto per scaldacqua a bassa pressione di alimentazione, quali ad esempio scaldabagno a legna o a carbone, ad olio o a gas, oppure accumulatori elettrici aperti.

n caso di dubbio si prega di rivolgersi a un installa tore o a un consulente specializzato. Non sono ammessi un utilizzo diverso da quello precedentemente descritto né una modifica del prodotto, giacché in questo modo esso potrebbe subire danni. Ciò può inoltre provocare pericoli di morte e di lesioni. L‘uti- lizzo prodotto è previsto solo per uso personale, e non è idoneo per uso medico o commerciale. Il pro- duttore non si assume alcuna responsabilità per eventuali danni derivanti da un utilizzo improprio del prodotto. Descrizione dei componenti

1 tubo flessibile per acqua fredda

1 tubo flessibile per acqua calda

1 guarnizione di plastica

1 guarnizione di plastica superiore

1 guarnizione di plastica inferiore

1 leva di regolazione

1 vite di bloccaggio

1 anello di copertura cartuccia

1 anello di sicurezza cartuccia

1 corpo del rubinetto

1 anello di regolazione

1 chiave diffusore per bollicine d‘aria Dati tecnici Raccordi: G⅜ (ca. 17 mm) Dado (raccordo acqua): ca. 19 mm53 IT Indicazioni di sicurezza PERICOLO

PER L’INCOLUMITÀ DEI BAM-

BINI! Non lasciare mai i bambini incustoditi con il materiale per imballaggio. Sussiste pericolo di soffocamento. Tenere lontano dalla portata dei bambini. Questo articolo non è un giocattolo!

FARE ATTENZIONE A POSSIBILI

SCOSSE ELETTRICHE! Eventuali difetti di ermeticità o perdite d’acqua possono provocare pericoli di morte a causa di scossa elettrica. Controllare con cura la tenuta di tutti i collegamenti. Inoltre assicurarsi che tutte le linee di apparecchi elettrici siano installate in modo corretto e sicuro. ATTENZIONE! PERICOLO DI FERITE! Assicurarsi che tutti i componenti siano intatti e siano montati correttamente. In caso di montag- gio non corretto sussiste pericolo di infortunio. Si prega di osservare che le rondelle e le guar- nizioni sono pezzi soggetti a usura che vanno sostituiti di tanto in tanto. Componenti danneg- giati possono compromettere la sicurezza e il funzionamento.

ATTENZIONE! PERICOLO DI DANNI A

COSE! Fare eseguire il montaggio solamente a personale esperto. Controllate la tenuta corretta di tutte le guarnizioni onde evitare una perdita d´acqua. Controllare tutti i collegamenti per la loro perfetta tenuta. Componenti danneggiati possono compromettere la sicurezza e il funzionamento.

ATTENZIONE! PERICOLO DI SCOTTA-

TURA! Eseguendo la regolazione dell’acqua calda fare attenzione a che la temperatura dell’acqua non venga regolata su livelli troppo elevati. Prima dell’installazione si deve prendere visione di tutte le condizioni sul posto, quali l’allaccia- mento all’acqua e il dispositivo di intercettazione. Prima del montaggio e dell’uso, leggere atten- tamente le presenti istruzioni d’uso. Conservare le indicazioni di sicurezza e le istruzioni per eventuali necessità future! Montaggio Installazione del rubinetto Chiudere l‘alimentazione generale dell‘acqua onde evitare una perdita per mancanza di tenuta. Lasciare scorrere il residuo di acqua stagnatosi nelle condutture. Installare il rubinetto come rappresentato nelle figure A e B. ATTENZIONE! Non piegare i tubi flessibili e non metterli sotto tensione. In caso contrario, sussiste un pericolo di danni materiali. Montaggio del gruppo di scarico eccentrico Installare il rubinetto Excenter come rappresen- tato nella figura C. Uso del gruppo di scarico eccentrico Vedi fig. D. Risciacquo del rubinetto Per eliminare possibili impurità, il rubinetto deve essere risciacquato prima di usarlo per la prima volta. A tal fine, procedere come indicato di seguito (vedi fig. E): Svitare l‘ugello miscelatore

Aprire l‘alimentazione generale dell‘acqua e lasciare scorrere l’acqua per due minuti. Riavvitare poi nuovamente l‘ugello miscelatore. Uso Messa in funzione Nota: se il rubinetto non viene utilizzato per un pe- riodo prolungato, è necessario far scorrere a fondo54 IT l‘acqua per eliminare residui e sostanze stagnanti dell‘acqua potabile. Aprire l’alimentazione generale dell’acqua. Sollevare la leva di regolazione

e ruotarla verso destra o sinistra per regolare la forza del getto e/o la temperatura dell‘acqua. Acqua calda: Ruotare la leva di regolazione verso sinistra. Acqua fredda: Ruotare la leva di regolazione verso destra. Controllare il funzionamento del miscelatore. Spostare la leva in tutte le posizioni permesse. Controllare regolarmente la tenuta dei raccordi. Regolazione del limite di temperatura La cartuccia

di questo rubinetto dispone di un sistema di regolazione del limite della temperatura. Questa funzione non è attivata di fabbrica (impo- stazione neutra). ATTENZIONE! Regolare il limite di tempera- tura solo dopo aver montato il rubinetto. Chiudere l‘alimentazione generale dell‘acqua. Rimuovere con attenzione il coperchio in pla- stica

mediante un piccolo cacciavite piatto (vedi fig. F). Allentare la vite di bloccaggio

ruotandola in senso antiorario. ATTENZIONE! Non svitare del tutto la vite, ma allentarla solamente fino a quando si possa rimuovere con facilità la leva di regolazione

Rimuovere la leva di regolazione

Allentare a mano l‘anello di copertura della cartuccia

e avvitare quindi l‘anello di sicu- rezza della cartuccia

con l‘ausilio di un‘ap- posita tenaglia. Estrarre quindi l‘anello di regolazione

verso l‘alto mediante un cacciavite. Nota: non rimuovere la cartuccia. Posizionare l‘anello di regolazione come desi- derato, come rappresentato nella figura G. Nota: l‘anello di regolazione

può limitare la rotazione dell‘impugnatura; pertanto, il flusso di acqua calda può risultare ridotto. Ricollocare saldamente l‘anello di sicurezza della cartuccia

sul corpo del rubinetto

con l‘ausilio di un‘apposita tenaglia. Stringere a mano l‘anello di copertura della cartuccia

Ricollocare la leva di regolazione

sul corpo del rubinetto

e avvitare saldamente la vite di bloccaggio con la chiave a brugola

ruo- tandola in senso orario. Spingere il coperchio in plastica

nell‘apertura. Aprire l‘alimentazione generale dell‘acqua e controllare il limite della temperatura. Funzione di risparmio dell‘acqua La cartuccia di questo miscelatore dispone di una funzione Eco. Tale funzione serve a limitare la portata del flusso che attraversa il miscelatore (vedere figura H). Sollevare la leva di regolazione

fino a che non si avverte una leggera resistenza. In questo modo il flusso d‘acqua viene regolato. Per aumentare il flusso sollevare la leva di regolazione

fin quando non si supera la resistenza avvertita. Manutenzione e pulizia Cura e pulizia dell’armatura Osservare che le armature sanitarie richiedono una cura particolare. Osservate le seguenti istruzioni: Non usare detergenti corrosivi o contenenti alcool per la pulizia, essi potrebbero danneg- giare il prodotto. Pulire le armature solo con acqua fresca, con detergenti non aggressivi e con un panno morbido o con una pelle di daino.55 IT Svitare l’ugello miscelatore
