IAN 385535 - Grifo de cocina Livarno Lux - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato IAN 385535 Livarno Lux en formato PDF.
| Tipo de producto | Grifo de cocina |
| Marca | Livarno Lux |
| Modelo | IAN 385535 |
| Alimentación | Agua caliente y fría, compatible con todo sistema de agua caliente resistente a la presión (calefacción central, calentador instantáneo, calentador a presión) |
| Temperatura máxima de agua caliente | 85 °C |
| Conexiones | G 3/8 (aprox. 17 mm), tuerca de conexión de agua aprox. 19 mm |
| Funciones principales | Mezclador de palanca, cabezal de ducha extraíble, función de ahorro de agua (limitación de caudal hasta 50%), función de ahorro de energía (agua fría en el medio), limitación de temperatura ajustable |
| Piezas incluidas | Cabezal de ducha (1), aireador (2), triángulo de plástico (3), mangueras de conexión caliente/frío (4,5), junta (6), arandela metálica (7), barra metálica (8), tuerca sintética (9), contrapeso (10), tornillo (11), tubo de conexión (12), tapón protector (13), manguera de ducha (14), anillo de ajuste (15), cuerpo del mezclador (16), palanca de control (17), pequeña tapa de plástico (18), tornillo de bloqueo (19), anillo de recubrimiento del cartucho (20), cartucho (21) |
| Mantenimiento y limpieza | Limpiar con agua clara con un detergente neutro y un paño suave; desenroscar regularmente el aireador para eliminar la cal; no usar productos corrosivos ni a base de alcohol |
| Seguridad | Peligro de asfixia para niños (embalaje); riesgo de electrocución en caso de fuga; riesgo de quemadura (temperatura elevada); verificar la estanqueidad de todas las conexiones |
| Instalación | Instalación por un técnico calificado; cortar la llegada de agua principal antes del montaje; enjuagar el grifo antes del primer uso |
| Reparabilidad | Piezas de desgaste: juntas, arandelas; cartucho reemplazable; aireador desenroscable |
| Garantía | Garantía del fabricante bajo condiciones (el incumplimiento de las instrucciones de mantenimiento excluye la garantía) |
Preguntas frecuentes - IAN 385535 Livarno Lux
Preguntas de los usuarios sobre IAN 385535 Livarno Lux
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Grifo de cocina en formato PDF gratis! Encuentra tus instrucciones IAN 385535 - Livarno Lux y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. IAN 385535 de la marca Livarno Lux.

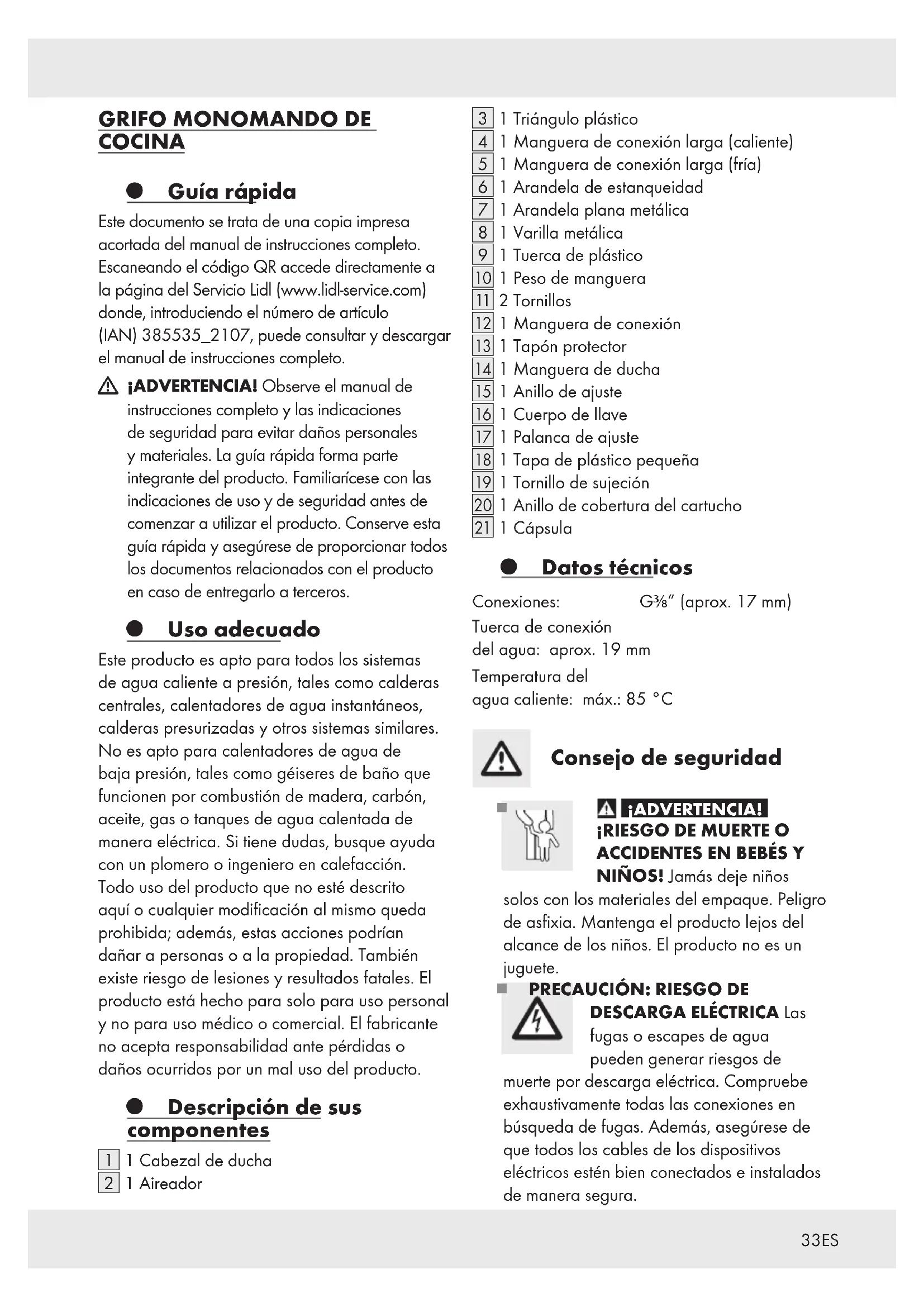

MANUAL DE USUARIO IAN 385535 Livarno Lux
Este documento se trata de una copia impresa acortada del manual de instrucciones completo. Escaneando el código QR accede directamente a la página del Servicio Lidl (www.lidl-service.com) donde, introduciendo el número de artículo (IAN) 385535_2107, puede consultar y descargar el manual de instrucciones completo.
¡ADVERTENCIA! Observe el manual de instrucciones completo y las indicaciones de seguridad para evitar daños personales y materiales. La guía rápida forma parte integrante del producto. Familiarícese con las indicaciones de uso y de seguridad antes de comenzar a utilizar el producto. Conserve esta guía rápida y asegúrese de proporcionar todos los documentos relacionados con el producto en caso de entregarlo a terceros.
- Uso adecuado
Este producto es apto para todos los sistemas de agua caliente a presión, tales como calderas centrales, calentadores de agua instantáneos, calderas presurizadas y otros sistemas similares. No es apto para calentadores de agua de baja presión, tales como géiseres de baño que funcionen por combustión de madera, carbón, aceite, gas o tanques de agua calentada de manera eléctrica. Si tiene dudas, busque ayuda con un plomero o ingeniero en calefacción. Todo uso del producto que no esté descrito aquí o cualquier modificación al mismo queda prohibida; además, estas acciones podrían dañar a personas o a la propiedad. También existe riesgo de lesiones y resultados fatales. El producto está hecho para solo para uso personal y no para uso médico o comercial. El fabricante no acepta responsabilidad ante pérdidas o daños ocurridos por un mal uso del producto.
- Descripción de sus componentes
1 1 Cabezal de ducha
2 1 Aireador
3 1 Triángulo plástico
4 1 Manguera de conexión larga (caliente)
5 1 Manguera de conexión larga (fría)
6 1 Arandela de estanqueidad
7 1 Arandela plana metálica
8 1 Varilla metálica
9 1 Tuerca de plástico
10 1 Peso de manguera
11 2 Tornillos
12 1 Manguera de conexión
13 1 Tapón protector
14 1 Manguera de ducha
15 1 Anillo de ajuste
16 1 Cuerpo de llave
17 1 Palanca de ajuste
18 1 Tapa de plástico pequeña
19 1 Tornillo de sujeción
20 1 Anillo de cobertura del cartucho
21 1 Cápsula
Datos técnicos
Conexiones: G^3/8 (aprox. 17 mm)
Tuerca de conexión
del agua: aprox. 19 mm
Temperatura del
agua caliente: máx.: 85 °C
Consejo de seguridad
¡ADVERTENCIA!
¡RIESGO DE MUERTE O ACCIDENTES EN BEBÉS Y
NIÑOS! Jamás deje niños
solos con los materiales del empaque. Peligro de asfixia. Mantenga el producto lejos del alcance de los niños. El producto no es un juguete.
PRECAUCIÓN: RIESGO DE
DESCARGA ELÉCTRICA Las
fugas o escapes de agua pueden generar riesgos de
muerte por descarga eléctrica. Compruebe exhaustivamente todas las conexiones en búsqueda de fugas. Además, asegúrese de que todos los cables de los dispositivos eléctricos estén bien conectados e instalados de manera segura.
¡CUIDADO! ¡RIESGO DE LESIONES!
Asegúrese de que ninguna pieza esté dañada y de que todas estén ensambladas adecuadamente. Un armado incorrecto podría provocar lesiones. Tenga en cuenta que todos los sellos son piezas sujetas a desgaste y, por lo tanto, deberán cambiarse de vez en cuando. Las piezas dañadas pueden afectar negativamente a la seguridad y al correcto funcionamiento.
¡ATENCIÓN! RIESGO DE DAÑOS A
LA PROPIEDAD Haga que solo personas con experiencia realicen la instalación. Las fugas o escapes de agua pueden generar daños graves a edificios o casas y muebles. Compruebe exhaustivamente todas las conexiones en búsqueda de fugas.
Asegúrese de que todos los sellos estén bien colocados a fin de evitar fugas de agua.
La boca se puede girar hacia la posición deseada. Asegúrese de que la boca siempre esté dentro del área del fregadero; de lo contrario, el agua podría fugarse y provocar una inundación severa en su hogar o edificio.
¡CUIDADO! ¡PELIGRO DE
QUEMADURAS! Al usar agua caliente, asegúrese de que la temperatura del agua no sea demasiado alta.
■ Antes de realizar la instalación, familiarícese con todos los servicios existentes, vale decir conexión de agua y llaves de paso.
Lea cuidadosamente todas estas instrucciones operativas antes de instalar y usar el producto. Mantenga los consejos de seguridad e instrucciones en un lugar seguro para usarlos como referencia en el futuro.
Instalación
Instalación de la llave
Corte el suministro de agua para evitar fugas severas de agua. Permita que se drene toda el agua que pueda quedar en las cañerías.
Instale la llave según se indica en las Fig. A y G.
¡CUIDADO! No doble las mangueras ni las coloque bajo tensión. De lo contrario, podría dañarse el material.
Enjuague de la llave
La llave se debe enjuagar exhaustivamente antes de usarse por primera vez, a fin de quitar cualquier posible suciedad. Para hacerlo, siga las instrucciones (véase Fig. I):
Saque el aireador 2.
- Abra el suministro de agua y déjela correr durante dos minutos.
Luego, vuelva a colocar el aireador 2.
- Cómo establecer el límite de temperatura
La cápsula 21 de este producto tiene un limitador de temperatura. Esta función no se activa en la fábrica (ajuste neutro).
¡CUIDADO! Cambie el ajuste del límite de temperatura solo después de instalar la llave.
- Siga la figura H y la figura J para ajustar el límite de temperatura.
Corte el suministro principal de agua.
Extraiga la tapa de plástico pequeña 18 con cuidado utilizando con destornillador plano pequeño.
Suelte el tornillo de sujeción 19 girando en sentido contrario a las manecillas del reloj, utilizando la llave hexagonal.
⚠¡CUIDADO! No saque el tornillo completamente, tan solo suéltelo hasta que se pueda sacar la palanca de ajuste 17 con facilidad.
■ Saque la palanca de ajuste 17.
- Afloje el anillo de cobertura del cartucho 20 con la mano.
Desplace hacia arriba el anillo de ajuste 15 con un destornillador.
Nota: No retire la cápsula 21.
Coloque el anillo graduador 15 en la posición deseada (véase Fig. J).
Luego, apriete a mano el anillo de cobertura del cartucho 20.
Coloque la palanca de ajuste 17 nuevamente en el cuerpo de la llave 16. Apriete el tornillo de sujeción 19 girando en el sentido de las manecillas del reloj, utilizando la llave hexagonal.
Apriete la tapa de plástico pequeña 18 en la apertura.
- Abra el suministro de agua y compruebe el funcionamiento del dispositivo de límite de temperatura.
- Funcionamiento
- Comenzar a utilizar el producto
Nota: Si la instalación no se ha utilizado por un largo periodo de tiempo, enjuague las cañerías exhaustivamente para evitar acumulación de sedimentos y residuos en el suministro de agua potable.
- Abra el suministro principal de agua.
Mueva la palanca de ajuste 17 y deslícela hacia la izquierda o derecha para regular la velocidad o temperatura del flujo de agua.
Compruebe el funcionamiento del mezclador No seguir el consejo de seguridad mencionado Para este fin, mueva la palanca de ajuste 17 en todas las posiciones posibles. Compruebe regularmente todas las conexiones a fin de podría provocar daños a la superficie o conexiones. En tal caso, sus derechos indicados en la garantía podrían invalidarse.
- Función ahorro de agua
El cartucho 21 de este grifo dispone de una función ahorro de agua. Esta función limita el flujo de agua a través del grifo. Esto significa que puede ahorrar hasta un 50 % de agua (véase Fig. K).
■ Levante la palanca de ajuste 17 hasta que note una ligera resistencia. Esta resistencia hace que se detenga al abrir parcialmente y reduce con ello el flujo de agua.
Si desea aumentar el volumen del flujo, ejerza una ligera presión sobre la palanca 17 hasta que haya superado la resistencia.
- Función ahorro de energía
El cartucho 21 de este grifo dispone de una función ahorro de energía.
Si se coloca la palanca de ajuste 17 en la posición central, fluirá únicamente agua fría. De este modo se reduce el consumo de energía (véase Fig. L).
Cuidado y limpieza
Cuidado y limpieza de la llave
Tenga en cuenta que todas las conexiones sanitarias requieren especial atención y cuidado. Por lo tanto, debe seguir el siguiente consejo:
Jamás utilice materiales corrosivos o con base de alcohol para limpiar, ya que esto puede dañar el producto.
Limpie las conexiones con agua limpiar, con un detergente suave y con un paño suave o de cuero.
Saque el aireador 2 en intervalos regulares y extraiga los depósitos de cal o cuerpos externos que hayan en él.
Eliminación
El embalaje está compuesto por materiales no contaminantes que pueden ser desechados en el centro de reciclaje local.
Para obtener información sobre las posibilidades de desecho del producto al final de su vida útil, acuda a la administración de su comunidad o ciudad.
- Información
Potabilidad del agua
Averigüe sobre la potabilidad de su suministro de agua. Su autoridad local o compañía de aguas podrán informarle.
Las siguientes recomendaciones generales se aplican a la potabilidad del agua de su cañería.
Deje que el agua corra libremente por un breve periodo de tiempo si se ha estado estancando en la cañería por más de cuatro horas. No use esta agua que estuvo estancada para preparar alimentos ni para beberla. Esto se aplica particularmente a bebés y niños pequeños. No seguir este consejo podría provocar riesgos a la salud. El agua limpia puede diferenciarse inmediatamente del agua estancada, ya que el agua limpia está notablemente más fría.
No use agua que haya estado estancada en cañerías de cromo para preparar alimentos, para beberla ni para la higiene personal en caso de que usted sea alérgico al níquel. Esta agua podría contener altas cantidades de níquel, por lo que podría gatillar una reacción alérgica.
No utilice agua que fluya por cañerías de plomo para preparar alimentos ni para que la beban bebés o niños pequeños. No la utilice para preparar alimentos ni para beber durante el embarazo. El plomo se disuelve en el agua y es particularmente dañino para la salud de bebés y niños pequeños.
