Producttype	Enkelhendel keukenkraan met LED-verlichting
Merk	Livarno Lux
Model	IAN 364643
Aansluitingen	G 3/8
Minimale doorstromingsdruk	1,5 bar
LED-verlichting (watertemperatuur)	<32 °C: blauw; 33-40 °C: groen; 41-45 °C: rood; >45 °C: knipperend rood
Tolerantie temperatuursensor	+/- 2 °C
Levensduur LED	Ongeveer 10.000 bedrijfsuren
Leveringsomvang	Voorgemonteerde mengkraan, montageset, 2 flexibele slangen G 3/8, inbussleutel, LED-monteersleutel, handleiding
LED-voeding	Ingebouwde turbine (zonder batterijen)
Compatibiliteit warmwatersysteem	Elk drukbestendig systeem (centrale verwarming, doorstroomverwarmer, enz.)
Niet compatibel	Lagedrukboilers, open elektrische boilers
Minimale omgevingstemperatuur	>0 °C
Vervangbare slijtdelen	Patroon, LED-insert
Garantie	5 jaar vanaf aankoopdatum
Klantenservice	Tel.: [phone], e-mail: [e-mail]
Onderhoud	Na gebruik afvegen, reinigen met zachte doek en mild reinigingsmiddel, agressieve producten vermijden
Veiligheidsinstructies	Watertoevoer afsluiten voor montage, dichtheid controleren, brandwondengevaar, niet gebruiken op lagedrukboilers

Veelgestelde vragen - IAN 364643 Livarno Lux

GEBRUIKSAANWIJZING IAN 364643 Livarno Lux

Vouw voor het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Montage, bedienings-enveiligheidsinstructies Pagina 13

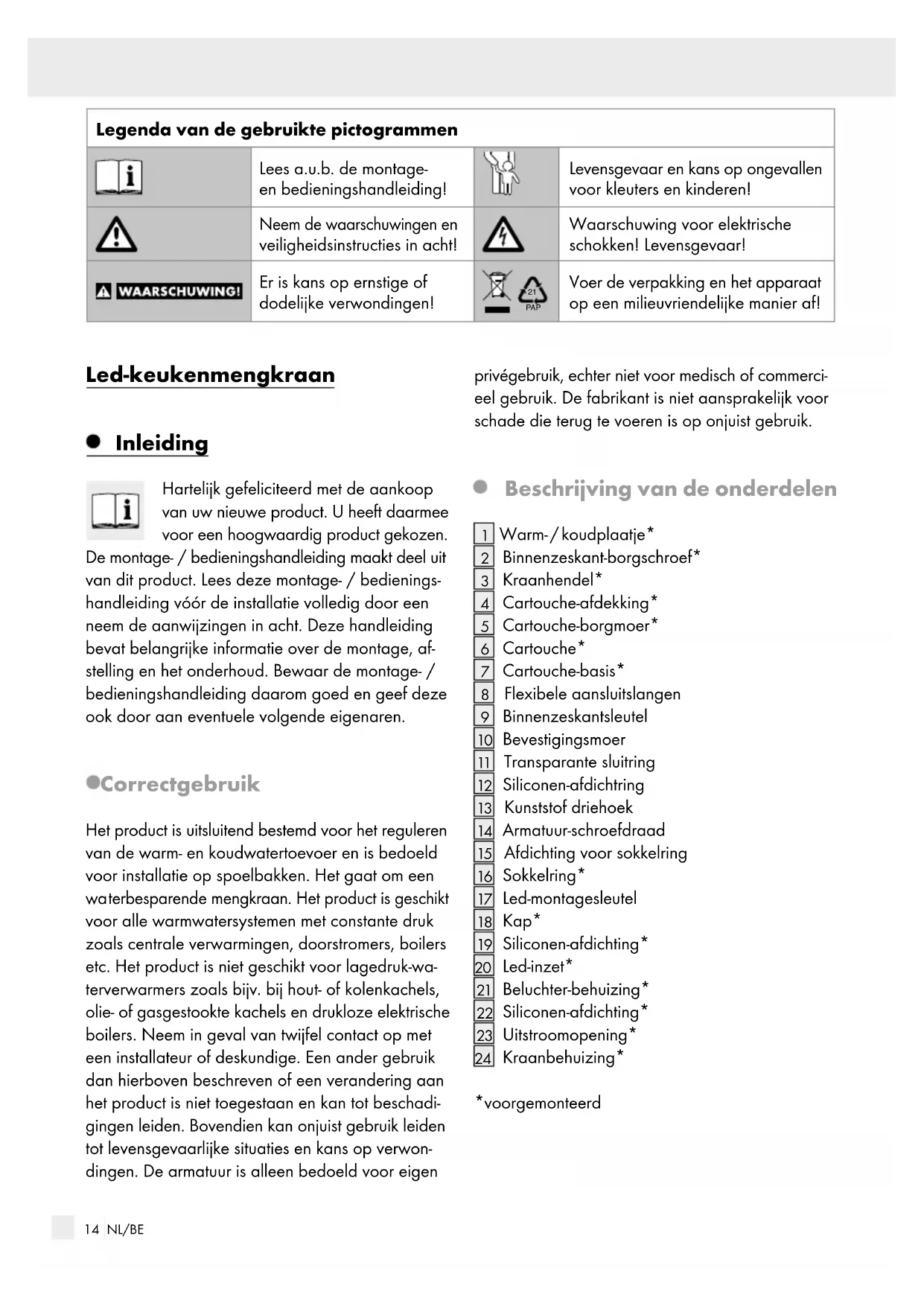

Legenda van de gebruike pictogrammen.. 14

Inleiding

Correct gebruik.. 14

Beschrijving van de onderdelen.. 14

Omvang van de levering.. 15

Veiligheidsinstructies

Montage.. 16

Bediening.. 16

Ingebruikname.. 16

Onderhoud en reiniging.. 17

Mengkraan onderhoden en reinigen . 17

Led-inzet verrangen.. 17

Cartouche verrangen.. 17

Afvoer.. 18

Informatie.. 18

Drinkbaarheid van leidingwater.. 18

Garantie en service

Legenda van de gezruikte pictogrammen
i	Lees a.u.b. de montage-en bedieningshandleiding!		Levensgevaar en kans op oncevallen voor kleuters en kinderen!
!	Neem de waarschuwingen en veiligheidsinstrumenties in ache!		Waarschuwing voor elektrische schokken! Levensgevaar!
WAARSCHUWING!	Er is kans op ernstige of dodelijke verwondingen!	21PAP	Voer de verpakking en het apparaat op een milieuvriendelijk manier af!

Led-keukenmengkraan

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft daarmee voor een hoogwaardig product gekozen.

De montage/ bedieningshandleiding maakt deel UIT van dit product. Lees deze montage/ bedieningshandleiding voor de installmente volledig door een neem de aanwijzingen in acht. Deze handleiding bevat belangrijke informatie over de montage, afstelling en het onderhoud. Bewaar de montage/ bedieningshandleiding waarom goed en geef deze ook door aan eventuele volgende eigenaren.

- Correctgebruik

Het product isuitsluitend bestemd voor het reguleren van de warm- en koudwatertoevoer en is bedoeld voor installmentie op spoelbakken. Het gaat om een waterbesparende mengkraan. Het product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, doorstromers, boilers etc. Het product is Niet geschikt voor lagedruk-waterverwarmers zoals bijv. bij hout- of kolenkachels, olie- of gasgestookte kachels en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installateur of deskundige. Een ander gebruik dan hierboven beschreven of een verandering aan het product is Niet toegestaan en kan tot beschadigingen leiden. Bovendien kan onjuist gebruik leiden tot levensgevaarlijke situatuies en kans op verwondeningen. De armatuur is alleen bedoeld voor eigen

privégebruik, darüber nicht voor medisch of commercieel gebruik. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op onjuist gebruik.

Beschrijving van de onderdelen

1 Warm-/koudplaatje*
2 Binnenzeskant-borgschoeef*
3 Kraanhendel*
4 Cartouche-afdekking*
5 Cartouche-borgmoer*
6 Cartouche*
7 Cartouche-basis*
8 Flexibele aansluitslangen
9 Binnenzenskantsleutel
10 Bevestigingsmoer
11 Transparante sluitring
Siliconen-afdichtring
13 Kunststof driehoek
[14] Armatuur-schoeefdraad
[15] Afdichting voor sukkelring.
16 Sokkelring*
[17] Led-montagesleutel
18 Kap
[19] Siliconen-afdichting*
20 Led-inzet
[21] Beluchter-behuizing
22 Siliconen-afdichting*
23 Uitsstroomopening*
[24] Krananbehuizing*

*voorgemonteerd

-Technischegegevens

Aansluitingen: G3 %

Minimale uistroomdruk: 1,5 bar

Led-verlichting: ca. < 32^ blauw

ca. 33-40 °C groen

ca. 41-45 °C rood

ca. >45^ rood

knipperend

Tolerantie

temperatuursensor: + / - 2^

Omvang van de levering

1 spoelbak-mengkraan (completet) inclusief bevestigingsset
2 flexibele aansluitslangen 3 / 8
1 binnenzeskantsleutel
1 led-montagesleutel
1 montage-/bedieningshandleiding

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN OM DEZE LATER TE KUNNEN RAADPLEGEN.

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen

nooit zonder toezicht bij het verpakkingsmaterial. Er bestaat verstikkingsgevaar door verpakkingsmaterial. Kinderen onserschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

Dit product kan door kinderen vanaf 8aar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeiende bevaren begrijpen. Kinderen mogen nicht met het product spelen. Reiniging en onderhoud

mogen Niet door kinderen zonder toezicht worden uitgevoerd.

aar door elektrische schokken leiden. Controleer alle verbindingen zorgvuldig op dichtheid enverzeker u ervan dat alle leidingen van elektrische apparaten in de buurt van de spoelbak correct en veilig zich geinstalleerd.

Roadpleeg in geval van twijfel een vakman.
VOORZICHTIG! KANS OP VERBRANDINGEN! Controller of het warm- / koudpladje in de juiste positie is gemonteerd om onopzetelijke verbranding te vermijden.
Zet de armatuurhendel bij het openen in een koude stand en pas eerst daarna de watertemperatuur aan.
VOORZICHTIG! MATERIELE SCHADE!

Door onjuiste montage of bediening van het product kan materiele schade ontstaan. Laat de montage door een vakman uitvoeren.

Sluit voor de montage de watertoevoer maar uw woonruimtes af.
Let er tijdens de montage op dat alle afdichtingen correct op de afdichtingsvlakken komen te liggen.
Gebruik de armatuur nicht bij lagedruk- of kleine elektrische boilers.
Gebruik het product alleen bij een omgevings-temperatuur boven 0^

Onderbreek bij vorstgevaar de watertoevoer en LAST de armatuur leeg lopen.

Gebruik het product Niet als het beschadigingen vertoont of Niet goed functioneert.
Ondichtheden en lekkages können aanzienlijke materièle schade aan gebouwen en inboedelveroorzaken. Controlleraarom alle verbindingen zorgvuldig op dichtheid.
Maak u voor de installmentie vertrouwd met alle omstandigheden terplaatse, zoals bijv. de aanwezigheid van wateraansluitingen en de afsluitkranen.
Voer reparations nicht zich uit maar LAST dooreenvakmandoen.
Laat defecte onderdelen alleen verrangen door originele onderdelen.

- Montage

VOORZICHTIG! Sluit de toevoer van warm en koud water af voordat u met de montage begint.
VOORZICHTIG! Verdraai de aansluitslangen nicht en zet keine nicht onder spanning.
VOORZICHTIG! Draai de aansluitslangen alleen handvast aan. Gebruik geen tang of moersleutel, u kunt de aansluitslangen daarmee beschadigen.

Opmerking: de montage van de kunststof driehoek is optioneel. Als uw wastafel of spoelbak de juiste vorm en dikte heeft, is het Niet nodig om de kunststof driehoek te monteren.

Draai de bevestigingsmoer [10] los van de armatuur-schroefdraad [14].
Schroef de armatuur-schroeefdraad met de korte kant in de kraanbehuzing 24.
Schroef de beiden flexibele aansluitslangen 8 van onderaf handvast in de beiden waaroor bedoelde schroefopeningen in de kraanbehui-zing 24. Gebruik in geen geval gereedschap om de aansluitslangen 8 in de mengkraan vast te schroeven. Let erop dat de aansluitslangen 8recht lopen en nicht worden ingeklemd.
Leg de afdichting van de sukkelring 15 in de groef van de sukkelring 16.
□ Controller of de afdichting van de sukkelring 15 correct in de desbeteffende groef ligt.
Zet de kraanbehuzing 24 op de spoelbak zo-dat de sukkelring 16 de opnameboring voor de mengkraan omsluit.
Voer evt. de kunststof driehoek 13, de siliconen-afdichtring 12, de transparante sluitring 11 en de bevestigingsmoer 10 van onderaf over de aansluitslangen 8. Let er bij het gebruik van de kunststof driehoek op dat de vlakke kant maar boven wijst zodate in gemonteerde toe-stand gegen de onderkant van de spoelbak ligt.
Zet de armatuur vast aan de spoelbak door de bevestigingsmoer 10 van onderaf handvast tot aan de aanslag in de sukkel van de armatuur te schroeven.
Schroef de aansluitslangen vast aan de hoekkranen van uw wandaansluiting.

Let erop dat de beiden aansluitslangen correct worden aangebracht aan de aansluitingen voor koud en warm water.
Open na een succesvolle montage de toevoer van warm en koud water.

Bediening

Ingebruikname

Controleer in ieder geval alle verbindingen na de eerste ingebruikname zorgvuldig op dichtheid.

• Controller de werkung van de entwickraan. Zwenk hiervoord de kranhendel 3 in alle möglichke posities.

Opmerking: de mengkraan is voorzien van ledverlichting. De led-verlichting werkdt door middel van een geinteggreerde turbine (zonder batterijen). De led-kleurwisseling geschiedt automatisch afhankelijk van de ingestelde watertemperatuur door middel van de geinteggreerde temperatuursensor:

tot ca. 32^ :blauw
tussen ca. 33-40 °C: groen
tussen ca. 41-45 °C: rood
boven ca. 45^ rood knipperend

Open de hoofdkraan.
Trek de kraanhendel 3 omhoog en zwenk hem maar rechts of links om de hoeveel c.q. de temperatuur van het water te regelen.

Warm water:

Zwenk de kraanhendel 3aar links.

Koud water:

Zwenk de kraanhendel 3aar rechts.

- Onderhoud en reiniging

Mengkraanonderhouden en reinigen

Houd er rekening mee dat sanitaire armaturen special onderhoud vergen. Neem waarom de volgende instructies in acht:

Gebruik voor de reiniging in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. Deze konnen het oppervlak van het product möglichk beschadigen.
Droog uw mengkraan na elk gebruik af met een doek om eventuele kalkaanslag te vermijden.
Reinig het product met een vochtige, zachte doek en indien nodig met een mild reinigingsmiddel.

Bij het Niet in acht nemen van de onderhoudsinstructies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te verrallen.

- Led-inzet verrangen

Levensduer leds: ca. 10.000 gebruiksuren.

Een neue ledinzet kurz u bij het vermelde servicepunt bestellen.

Ga voor het verwangen van de led-inzet als volgt te werk:

Verwijder met behulp van de led-montagesleutel 17 de kap 18 op de uitsroomopening 23 van de mengkraan.
Verwijder de siliconen-afdichting 19 en verzolgens -eveneens met behulp van de ledmontagesleutel 17 -de led-inzet 20uit de beluchter-behuizing 21.
Monteer de nouvelle led-inzet en de siliconen-a-f-dichting analogoog ten opzichte van de demontage.

- Cartouchevervangen

Cartouches zijn aan slijtage onderhevige onderden die afhankelijk van het kalkgehalte of de verontreiniging van het water regelmatig要去en worden verrangen. Als de bediening van de armatuur-hendel steeds zwaarder.gaat, kan dit een teken zich dat de cartouche要去en worden verrangen. Vervangende cartouches zich rechtsstreeks bij het aangegeven servicepunt te verkrijgen.

Ga als volgt te werk:

Wip het warm-/koudplaatje voorzichtig met behulp van eenkleine schroevendraaieruit de armatuurhendel 3.
Draai de eronder liggende inbusborgschrmet behulp van de inbussleutel 9 gegen de klok in enkele slagen los. Draai de inbusborgschoef 2 er nicht helemaal uit, draai hem slechts zo ver los dat de armatuurhendel 3 gemakkelijk kan worden verwijderd.
Verwijder de armatuurhendel 3.
Draai de cartouche-afdekring met de hand segen de klok in eraf.
Draai de cartouche-borgmoer met een kraantang / sifontang gegen de klok in eraf.
Trek de cartouché uit de cartouché-basis 7.
Monteer de neue cartouche voorzichtig in de cartouche-basis 7.

Let erop dat de afdichting onder de cartouche correct is geplaatst en de geleidingen in de waar-voor bestemde openings steken.

Draai de cartouche-borgmoer met een kr-aantang / sifontang vast.
D raai de cartouche-afdekring 4 met de hand vast.
Plaats de armatuurhendel 3 op de cartouche.
Zet de armatuurhende vast door de inbusborgschoef 2 met behulp van de inbussleutel 9 met de klok mee vast te draaien.
Plaats het warm-/koudplaite in de armatuurhendel 3. Let waar bij op de juiste afstelling: links = rood (warm water) rechts = blauw (koud water).

Opmerking: als u de cartouche-borgmoer te stevig vastdraait, kan het gebeuren dat de armatuurhendel 3 slechts moeizaam kan worden bewogen. Draai in dit geval de cartouche-borgmoer wee een beetje los.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgedende product na gebruik te verwijdenen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij het waarvoor bestemde depot of het gemeentelijk milieupark. Over afgiftplaatsen en hun openingsstijden kunt u zich bij uw aangewezen instantie informeren.

- Informatie

Drinkbaarheid van leidingwater

Informeer bij de gemeente over de drinkbaarheid van het water in uw stad / gemeente.

In het algemeen gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

Gebruik geen stagnatewater voor de bereiding van gerechten of drankjes, in het bijzonder Niet voor het bereiden van voedsel voor baby's.
Anders kan gevaar voor de gezondheid ontstaan. Vers water kut uARAAN herkennen, dat het voelbaar koeler uit de leiding komt dan stagnatiewater.
Gebruik geen stagnatewater uit verchroomde leidingen voor de voeding en lichamelijke verzorging wanner u allergisch bent voor nikkel. Dergelijk water kan veel nikkel bevatten en allergische reacties veroorzaken.
Gebruik geen drinkwater uit loodhoudende leidingen voor de bereiding van voeding voor zuigelingen en / of voor de bereiding van levensmiddelen tijdens de zwangerschap.

Lood wordt aan het drinkwater afgegeven en is voor zwangere vrouwen, zuigelingen enkleine kinderen bijzonder schadelijk voor gezondheid.

- Garantie en service

Het product worden volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kut u rechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

Op dit product verlenen wij 5aar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 5aar na de aankoopdatum van dit product een material- of productiefout optreedt, dan wordt het product door ons -aar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd wordt, Niet correct gebruikt of onderhoden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is nicht van toepassing op produc-onderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

Klantenservice

Tel.+ 80034996753 (vanuit het buitenland)

E-mail: [e-mail]

IAN 364643_2101

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (bijv. 12345_7890) als bewijs van aankoop bij de hand.
