GEBRUIKSAANWIJZING IAN 389850 Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

IAN 389850_2201

FR BE

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 13

Legenda van de gebruikte pictogrammen....Pagina 14

Inleiding ...... Pagina 14

Correct gebruik ...... Pagina 14

Beschrijving van de onderdelen.... Página 14

Technische gegevens.... Página 15

Omvang van de levering....Página 15

Veiligheidsinstructies ...... Pagina 15

Montage....Pagina 16

Bediening ...... Pagina 16

Ingebruikname ...... Pagina 16

Onderhoud en reiniging....Pagina 17

Mengkraan onderhouden en reinigen ...... Pagina 17

Led-inzet vervangen....Pagina 17

Cartouche vervangen ...... Pagina 17

Afvoer ...... Pagina 18

Informatie......Pagina 18

Drinkbaarheid van leidingwater ...... Pagina 18

Garantie en service ...... Pagina 18

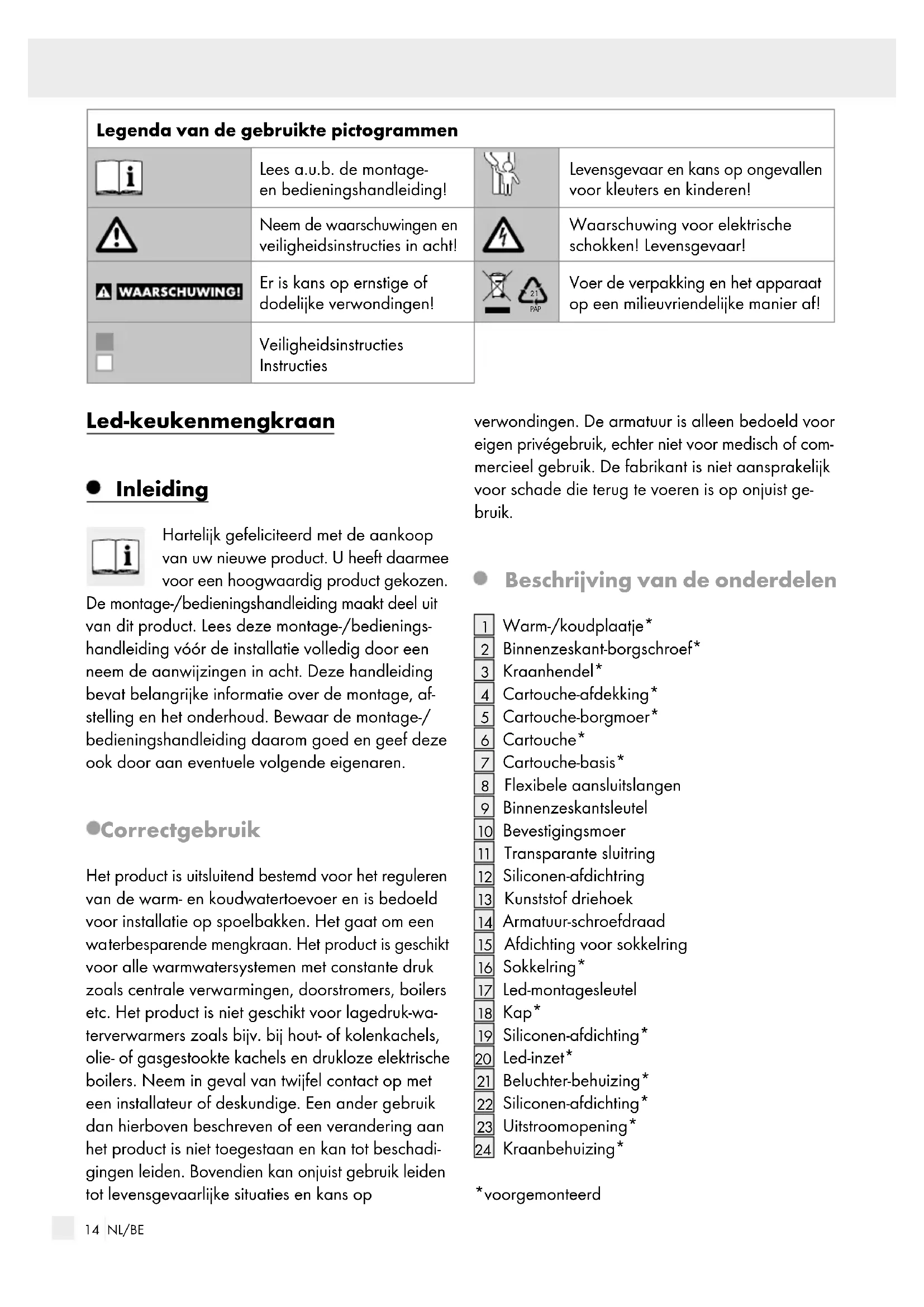

Legenda van de gebruikte pictogrammen
	Lees a.u.b. de montage-en bedieningshandleiding!		Levensgevaar en kans op ongevallen voor kleuters en kinderen!
	Neem de waarschuwingen en veiligheidsinstructies in acht!		Waarschuwing voor elektrische schokken! Levensgevaar!
[76X7] [4581]	Er is kans op ernstige of dodelijke verwondingen!		Voer de verpakking en het apparaat op een milieuvriendelijke manier af!
	Veiligheidsinstructies Instructies

Led-keukenmengkraan

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft daarmee voor een hoogwaardig product gekozen.

De montage/bedieningshandleiding maakt deel uit van dit product. Lees deze montage-/bedieningshandleiding vóór de installatie volledig door een neem de aanwijzingen in acht. Deze handleiding bevat belangrijke informatie over de montage, afstelling en het onderhoud. Bewaar de montage-/bedieningshandleiding daarom goed en geef deze ook door aan eventuele volgende eigenaren.

Correctgebruik

Het product is uitsluitend bestemd voor het reguleren van de warm- en koudwatertoevoer en is bedoeld voor installatie op spoelbakken. Het gaat om een waterbesparende mengkraan. Het product is geschikt voor alle warmwatersystemen met constante druk zoals centrale verwarmingen, doorstromers, boilers etc. Het product is niet geschikt voor lagedruk-waterverwarmers zoals bijv. bij hout- of kolenkachels, olie- of gasgestookte kachels en drukloze elektrische boilers. Neem in geval van twijfel contact op met een installateur of deskundige. Een ander gebruik dan hierboven beschreven of een verandering aan het product is niet toegestaan en kan tot beschadigingen leiden. Bovendien kan onjuist gebruik leiden tot levensgevaarlijke situaties en kans op

verwondingen. De armatuur is alleen bedoeld voor eigen privégebruik, echter niet voor medisch of commercieel gebruik. De fabrikant is niet aansprakelijk voor schade die terug te voeren is op onjuist gebruik.

- Beschrijving van de onderdelen

1 Warm-/koudplaatje*
2 Binnenzeskant-borgschroef*
3 Kraanhendel*
4 Cartouche-afdekking*
5 Cartouche-borgmoer*
6 Cartouche*
7 Cartouche-basis*
8 Flexibele aansluitslangen
9 Binnenzeskantsleutel
10 Bevestigingsmoer
11 Transparante sluitring
12 Siliconen-afdichtring
13 Kunststof driehoek
14 Armatuur-schroefdraad
15 Afdichting voor sokkelring
16 Sokkelring*
17 Led-montagesleutel
18 Kap*
19 Siliconen-afdichting*
20 Led-inzet*
21 Beluchter-behuizing*
22 Siliconen-afdichting*
23 Uitstroomopening*
24 Kraanbehuizing*

*voorgemonteerd

Technischegegevens

Aansluitingen: G ^3/8

Minimale uitstroomdruk: 1,5 bar

Led-verlichting: ca. < 32 °C blauw

ca. 33-40 °C groen

ca. 41-45 °C rood

ca. > 45 °C rood

knipperend

Tolerantie

temperatuursensor: +/- 2 °C

- Omvang van de levering

1 spoelbak-mengkraan (compleet) inclusief bevestigingsset
2 flexibele aansluitslangen 3/8"
1 binnenzeskantsleutel
1 led-montagesleutel
1 montage-/bedieningshandleiding

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN OM DEZE LATER TE KUNNEN RAADPLEGEN.

LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen

nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door verpakkingsmateriaal. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het product.

- Dit product kan door kinderen vanaf 8 jaar en ouder alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de hieruit voortvloeie- ende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud

mogen niet door kinderen zonder toezicht worden uitgevoerd.

SCHOKKEN! Ondichtheden of waterlekkages kunnen tot levensge-

vaar door elektrische schokken leiden. Controleer alle verbindingen zorgvuldig op dichtheid en verzeker u ervan dat alle leidingen van elektrische apparaten in de buurt van de spoelbak correct en veilig zijn geïnstalleerd.

Raadpleeg in geval van twijfel een vakman.

VOORZICHTIG! KANS OP VERBRAN-

DINGEN! Controleer of het warm-/koudplaatje in de juiste positie is gemonteerd om onopzet-telijke verbranding te vermijden.

Zet de armatuurhendel bij het openen in een koude stand en pas eerst daarna de watertemperatuur aan.

VOORZICHTIG! MATERIËLE SCHADE!

Door onjuiste montage of bediening van het product kan materiële schade ontstaan. Laat de montage door een vakman uitvoeren.

■ Sluit voor de montage de watertoevoer naar uw woonruimtes af.
Let er tijdens de montage op dat alle afdichtingen correct op de afdichtingsvlakken komen te liggen.
- Gebruik de armatuur niet bij lagedruk- of kleine elektrische boilers.
- Gebruik het product alleen bij een omgevingstemperatuur boven 0 °C.

Onderbreek bij vorstgevaar de watertoevoer en laat de armatuur leeg lopen.

• Gebruik het product niet als het beschadigingen vertoont of niet goed functioneert.
  Ondichtheden en lekkages kunnen aanzienlijke materiële schade aan gebouwen en inboedel veroorzaken. Controleer daarom alle verbindingen zorgvuldig op dichtheid.
  Maak u voor de installatie vertrouwd met alle omstandigheden ter plaatse, zoals bijv. de aanwezigheid van wateraansluitingen en de afsluitkranen.
  ■ Voer reparaties niet zelf uit maar laat dit door een vakman doen.
  Laat defecte onderdelen alleen vervangen door originele onderdelen.

- Montage

VOORZICHTIG! Sluit de toevoer van warm en koud water af voordat u met de montage begint.
VOORZICHTIG! Verdraai de aansluitslangen niet en zet deze niet onder spanning.
VOORZICHTIG! Draai de aansluitslangen alleen handvast aan. Gebruik geen tang of moersleutel, u kunt de aansluitslangen daarmee beschadigen.

Opmerking:de montage van de kunststof driehoek is optioneel. Als uw wastafel of spoelbak de juiste vorm en dikte heeft, is het niet nodig om de kunststof driehoek te monteren.

Draai de bevestigingsmoer 10 los van de armatuur-schroefdraad 14.
□ Schroef de armatuur-schroefdraad 14 met de korte kant in de kraanbehuizing 24.
☐ Schroef de beide flexibele aansluitslangen 8 van onderaf handvast in de beide daarvoor bedoelde schroefopeningen in de kraanbehuizing 24. Gebruik in geen geval gereedschap om de aansluitslangen 8 in de mengkraan vast te schroeven. Let erop dat de aansluitslangen 8 recht lopen en niet worden ingeklemd.
Leg de afdichting van de sokkelring 15 in de groef van de sokkelring 16.
□ Controleer of de afdichting van de sokkelring 15 correct in de desbetreffende groef ligt.
Zet de kraanbehuizing 24 op de spoelbak zo- dat de sokkelring 16 de opnameboring voor de mengkraan omsluit.
☐ Voer evt. de kunststof driehoek 13, de siliconen-afdichtring 12, de transparante sluitring 11 en de bevestigingsmoer 10 van onderaf over de aansluitslangen 8. Let er bij het gebruik van de kunststof driehoek op dat de vlakke kant naar boven wijst zodat deze in gemonteerde toestand tegen de onderkant van de spoelbak ligt.
Zet de armatuur vast aan de spoelbak door de bevestigingsmoer 10 van onderaf handvast tot aan de aanslag in de sokkel van de armatuur te schroeven.
□ Schroef de aansluitslangen vast aan de hoekkranen van uw wandaansluiting.

Let erop dat de beide aansluitslangen correct worden aangebracht aan de aansluitingen voor koud en warm water.

Open na een succesvolle montage de toevoer van warm en koud water.

Bediening

Ingebruikname

Controleer in ieder geval alle verbindingen na de eerste ingebruikname zorgvuldig op dichtheid.

Controleer de werking van de mengkraan. Zwenk hiervoor de kraanhendel 3 in alle mogelijke posities.

Opmerking: de mengkraan is voorzien van led-verlichting. De led-verlichting werkt door middel van een geïntegreerde turbine (zonder batterijen). De led-kleurwisseling geschiedt automatisch afhankelijk van de ingestelde watertemperatuur door middel van de geïntegreerde temperatuursensor:

· tot ca. 32 °C: blauw
· tussen ca. 33–40 °C: groen
· tussen ca. 41-45 °C: rood
· boven ca. 45 °C: rood knipperend

Open de hoofdkraan.
☐ Trek de kraanhendel 3 omhoog en zwenk hem naar rechts of links om de hoeveel c.q. de temperatuur van het water te regelen.

Warm water:

Zwenk de kraanhendel 3 naar links.

Koud water:

Zwenk de kraanhendel 3 naar rechts.

- Onderhoud en reiniging

●Mengkraanonderhouden en reinigen

Houd er rekening mee dat sanitaire armaturen speciaal onderhoud vergen. Neem daarom de volgende instructies in acht:

• Gebruik voor de reiniging in geen geval benzine, oplosmiddelen of agressieve reinigingsmiddelen c.q. harde reinigingsborstels etc. Deze kunnen het oppervlak van het product mogelijk beschadigen.
  ☐ Droog uw mengkraan na elk gebruik af met een doek om eventuele kalkaanslag te vermijden.
  ☐ Reinig het product met een vochtige, zachte doek en indien nodig met een mild reinigingsmiddel.

Bij het niet in acht nemen van de onderhoudsinstructies dient u rekening te houden met beschadigingen aan het oppervlak. In dit geval komen garantieclaims te vervallen.

Led-inzet vervangen

Als de led-lampen niet branden, kan de led-inzet 20 worden vervangen.

Levensduur leds: ca. 10.000 gebruiksuren.

Een nieuwe led-inzet kunt u bij het vermelde service-punt bestellen.

Ga voor het vervangen van de led-inzet als volgt te werk:

□ Verwijder met behulp van de led-montagesleutel 17 de kap 18 op de uitstroomopening 23 van de mengkraan.
□ Verwijder de siliconen-afdichting 19 en vervolgens – eveneens met behulp van de ledmontagesleutel 17 – de led-inzet 20 uit de beluchter-behuizing 21.
Monteer de nieuwe led-inzet en de siliconen-af-dichting analoog ten opzichte van de demontage.

Cartouchevervangen

Cartouches zijn aan slijtage onderhevige onderdelen die afhankelijk van het kalkgehalte of de verontreiniging van het water regelmatig moeten worden vervangen. Als de bediening van de armatuur-hendel steeds zwaarder gaat, kan dit een teken zijn dat de cartouche moet worden vervangen. Vervangende cartouches zijn rechtstreeks bij het aangegeven servicepunt te verkrijgen.

Ga als volgt te werk:

Wip het warm-/koudplaatje voorzichtig met behulp van een kleine schroevendraaier uit de armatuurhendel 3.
Draai de eronder liggende inbusborgschroef met behulp van de inbussleutel 9 tegen de klok in enkele slagen los. Draai de inbusborgschroef 2 er niet helemaal uit, draai hem slechts zo ver los dat de armatuurhendel 3 gemakkelijk kan worden verwijderd.
□ Verwijder de armatuurhendel 3.
☐ Draai de cartouche-afdekring 4 met de hand tegen de klok in eraf.
Draai de cartouche-borgmoer 5 met een kraantang/sifontang tegen de klok in eraf.
☐ Trek de cartouche uit de cartouche-basis 7.
Monteer de nieuwe cartouche voorzichtig in de cartouche-basis 7.
Let erop dat de afdichting onder de cartouche correct is geplaatst en de geleidingen in de daarvoor bestemde openingen steken.
Draai de cartouche-borgmoer 5 met een kraantang/sifontang vast.
☐ D raai de cartouche-afdekring 4 met de hand vast.
□ Plaats de armatuurhendel 3 op de cartouche.
Zet de armatuurhendel vast door de inbusborgschroef 2 met behulp van de inbussleutel 9 met de klok mee vast te draaien.
Plaats het warm-/koudplaatje in de armatuurhendel 3. Let daarbij op de juiste afstelling: links = rood (warm water) rechts = blauw (koud water).

Opmerking: als u de cartouche-borgmoer te stevig vastdraait, kan het gebeuren dat de armatuurhendel 3 slechts moeizaam kan worden bewogen. Draai in dit geval de cartouche-borgmoer weer een beetje los.

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

Informatie over de mogelijkheden om het uitgedende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark.

Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

- Informatie

Drinkbaarheid van leidingwater

Informeer bij de gemeente over de drinkbaarheid van het water in uw stad/gemeente.

In het algemeen gelden de volgende adviezen voor de drinkbaarheid van leidingwater:

- Gebruik geen stagnatiewater voor de bereiding van gerechten of drankjes, in het bijzonder niet voor het bereiden van voedsel voor baby's.

Anders kan gevaar voor de gezondheid ont- staan. Vers water kunt u daaraan herkennen, dat het voelbaar koeler uit de leiding komt dan stagnatiewater.

- Gebruik geen stagnatiewater uit verchroomde leidingen voor de voeding en lichamelijke verzorging wanneer u allergisch bent voor nikkel. Dergelijk water kan veel nikkel bevatten en allergische reacties veroorzaken.

- Gebruik geen drinkwater uit loodhoudende leidingen voor de bereiding van voeding voor zuigelingen en/of voor de bereiding van levensmiddelen tijdens de zwangerschap.

Lood wordt aan het drinkwater afgegeven en is voor zwangere vrouwen, zuigelingen en kleine kinderen bijzonder schadelijk voor de gezondheid.

• Garantie en service

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 5 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 5 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

Klantenservice

Tel.+ 800 34 99 67 53 (vanuit het buitenland)

E-mail: [e-mail]

IAN 389850\_2201

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 389850_2201) als bewijs van aankoop bij de hand.
