EB1700 - Boor SCHEPPACH - Gratis gebruiksaanwijzing en handleiding

Producttype	Thermische boormachine (grondboor)
Merk	Scheppach
Model	EB1700
Afmetingen (L x B x H)	540 x 310 x 370 mm
Gewicht	9,5 kg
Motortype	Eencilinder, 2-takt
Cilinderinhoud	51,7 cm³
Maximaal vermogen	1,3 kW
Stationair toerental	3000 tpm
Maximaal motortoerental	9600 tpm
Nominaal boortoerental	0 - 310 tpm
Tankinhoud	1 L
Brandstoftype	Loodvrije benzine 90 octaan
Mengverhouding (2T olie / benzine)	1:40
Trillingsniveau (handgreep)	15,62 m/s²
Geluidsdrukniveau (L_pA)	100,9 dB (onzekerheid 3 dB)
Geluidsvermogensniveau (L_WA)	111,4 dB (onzekerheid 3 dB)
Hoofdgebruik	Boren van gaten in de grond (aanplant, hekken, pergola's) voor lichte grond
Veiligheidsuitrusting	Veiligheidsbril, helm, gehoorbescherming, anti-vibratiehandschoenen, veiligheidsschoenen
Regelmatig onderhoud	Luchtfilter reinigen, bougie controleren, brandstof aftappen voor lange opslag
Slijtageonderdelen	Bougie, boor

Veelgestelde vragen - EB1700 SCHEPPACH

Hoe start ik de motor van de grondboor EB1700?

Om koud te starten, zet de starthendel in de OFF-stand, bedien de brandstofpomp tot brandstof zichtbaar is, zet de stopschakelaar op Start, trek vervolgens krachtig aan het startkoord 2 tot 3 keer. Na een kort starten, zet de hendel in de ON-stand en trek opnieuw.

Wat is de juiste brandstofmengsel voor de EB1700?

De mengverhouding is 1:40 (2-takt olie / loodvrije benzine 90 octaan). Gebruik een mengrecipiënt, goed schudden voor het in de tank gieten.

Waarom start de motor niet?

Controleer de bougiekabel, de aanwezigheid van verse brandstof, de stand van de starthendel en of de schakelaar op Start staat. Als de motor is verzopen, wacht dan enkele minuten voordat u opnieuw probeert.

Hoe onderhoud ik het luchtfilter?

Reinig het luchtfilter elke 20 bedrijfsuren. Schroef de behuizing los, verwijder het schuimelement, was het met warm zeepwater, spoel en droog. Nooit benzine of oplosmiddel gebruiken.

Welke boor gebruiken met de grondboor?

De EB1700 wordt geleverd met boorsten van 100 mm en kan diameters van 100, 150 en 200 mm accepteren (ref. 5904702903 en 5904702904). Steek de boor in de aandrijfas en bevestig met de pen en splitpen.

Hoe de machine transporteren en opslaan?

Laat de motor afkoelen voor transport. Draag hem aan de handgrepen. Voor opslag langer dan 30 dagen: tank leegmaken, motor laten draaien tot stilstand, bougie verwijderen, 1 theelepel 2T olie in de cilinder gieten en op een droge plaats bewaren.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, helm, gehoorbescherming, anti-vibratiehandschoenen en veiligheidsschoenen. Houd personen en dieren op afstand. Werk niet in afgesloten ruimtes vanwege uitlaatgassen. Zet de motor uit voor onderhoud.

Hoe de bougie vervangen?

Wacht tot de motor is afgekoeld. Verwijder de connectorkap, koppel de connector los, draai de bougie los. Controleer de isolator, reinig de elektroden, stel de afstand in op 0,75 mm. Monteer en draai matig vast.

Wat te doen als de grondboor oververhit raakt?

Controleer het oliegehalte in het mengsel (verhouding 1:40), reinig het luchtfilter en verwijder vuil uit de ventilatorbehuizing. Als het probleem aanhoudt, laat het dan nakijken door een professional.

Kan de grondboor worden gebruikt op harde of rotsachtige grond?

Nee, de EB1700 is ontworpen voor lichte grond. Op harde, steenachtige of wortelrijke grond kunnen schokken/terugslag optreden. Vermijd deze terreinen voor uw veiligheid en om schade aan de machine te voorkomen.

GEBRUIKSAANWIJZING EB1700 SCHEPPACH

Verklaring van de symbolen op het toestel

	Lees de volledige gebruikshandleiding voordat u het apparaat gaat gebruiken.
	Alle waarschuwingen moeten worden gelezen, begrepen en in acht worden genomen.
	Draag altijd een veiligheidsbril, gehoorbescherming en een veiligheidshelm.
	Draag altijd veiligheids- en anti-trillingshandschoenen als u het apparaat gebruikt.
	Draag altijd snijbestendige veiligheidsschoenen met een antislipzool als u het apparaat gebruikt.
	De uitlaatgassen zijn giftig, gebruik de motor daarom niet in niet-geventileerde bereiken.
	Open vuur in het werkbereik is verboden!
	Houd onbevoegde personen uit de buurt van het apparaat.
	Gevaar door wegslingerende onderdelen bij een draaiende motor.Neem absoluut de veiligheidsafstand in acht.
	Let op hete oppervlakken - gevaar op brandwonden
	Gegarandeerd geluidsvermogensniveau van het apparaat.
	Vulopening voor brandstof.
	Choke
	Het product voldoet aan de geldende EU-bepalingen.

Inhoudsopgave:

1. Inleiding....51
2. Beschrijving van het toestel (fig. 1 + 2)....51
3. Leveringsomvang 51
4. Doelmatig gebruik 52
5. Veiligheidsaanwijzingen 52
6. Technische gegevens 55
7. Vóór inbedrijfstelling....55
8. Bediening 56
9. Reiniging en onderhoud....57
10. Opbergen 58
11. Afvalbeheer en recyclage 58
12. Verhelpen van storingen 59
13. Conformiteitsverklaring 189

Pagina:

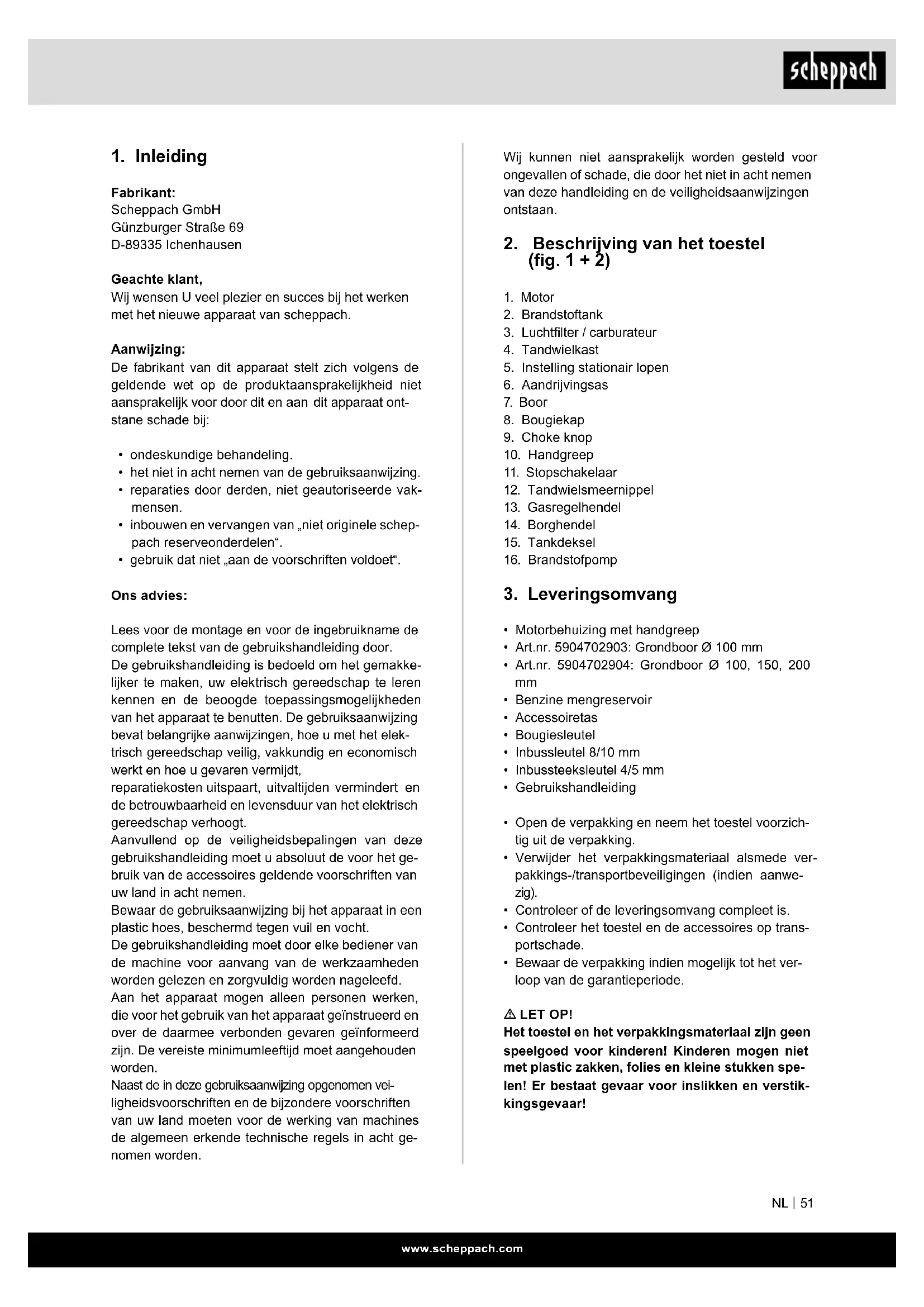

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen U veel plezier en succes bij het werken met het nieuwe apparaat van scheppach.

Aanwijzing:

De fabrikant van dit apparaat stelt zich volgens de geldende wet op de produktaansprakelijkheid niet aansprakelijk voor door dit en aan dit apparaat ontstane schade bij:

• ondeskundige behandeling.
• het niet in acht nemen van de gebruiksaanwijzing.
• reparaties door derden, niet geautoriseerde vakmensen.
• inbouwen en vervangen van „niet originele scheppach reserveonderdelen“.
• gebruik dat niet „aan de voorschriften voldoet“.

Ons advies:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten. De gebruiksaanwijzing bevat belangrijke aanwijzingen, hoe u met het elektrisch gereedschap veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt,

reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het elektrisch gereedschap verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor het gebruik van de accessoires geldende voorschriften van uw land in acht nemen.

Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht.

De gebruikshandleiding moet door elke bediener van de machine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.

Naast de in deze gebruiksaanwijzing opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moeten voor de werking van machines de algemeen erkende technische regels in acht genomen worden.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, die door het niet in acht nemen van deze handleiding en de veiligheidsaanwijzingen ontstaan.

2. Beschrijving van het toestel (fig. 1 + 2)

1. Motor
2. Brandstoftank
3. Luchtfilter / carburateur
4. Tandwielkast
5. Instelling stationair lopen
6. Aandrijvingsas
7. Boor
8. Bougiekap
9. Choke knop
10. Handgreep
11. Stopschakelaar
12. Tandwielsmeernippel
13. Gasregelhendel
14. Borghendel
15. Tankdeksel
16. Brandstofpomp

3. Leveringsomvang

• Motorbehuizing met handgreep
• Art.nr. 5904702903: Grondboor ∅ 100 mm
- Art.nr. 5904702904: Grondboor ∅ 100, 150, 200 mm
• Benzine mengreservoir
- Accessoiretas
- Bougiesleutel
- Inbussleutel 8/10 mm
• Inbussteeksleutel 4/5 mm
- Gebruikshandleiding

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

⚠ LET OP!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

De machine voldoet aan de geldende EG-machine- richtlijn.

• Voor werkopname moeten alle beschermings- en veiligheidsvoorzieningen op de grondboor zijn gemonteerd.
• De grondboor is vervaardigd voor bediening door één persoon.
• De grondboor is vervaardigd voor het met wortel en al uittrekken van planten, pergola's en hekken op lichte grond. Voor het gebruik op harde, steenachtige grond en doorwortelde grond is de grondboor slechts beperkt inzetbaar.
• De bedieningspersoon is in het werkbereik verantwoordelijk voor derden.
• Neem alle veiligheids- en gevareninstructies op de machine in acht.
• Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.
• Machine uitsluitend in technisch probleemloze toestand en voor het bedoeld gebruik, veiligheids- en gevarenbewust, volgens de gebruikshandleiding gebruiken!
• In het bijzonder storingen, die de veiligheid kunnen benadelen, direct (laten) verhelpen!
• De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.
• De geldende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheids-technische voorschriften moeten in acht worden genomen.
• De machine mag alleen door personen worden gebruikt, onderhouden en worden gerepareerd, die bekend zijn met deze werkzaamheden en op de hoogte zijn van de gevaren. Zelf aangebrachte wijzigingen aan de machine sluiten aansprakelijkheid van de fabrikant voor hieruit voortvloeiende schade uit.
• De machine mag uitsluitend voor werkzaamheden worden gebruikt waarvoor deze is vervaardigd en in deze gebruikshandleiding is omschreven.
• De machine mag uitsluitend met de originele accessoires en originele gereedschappen van de fabrikant worden gebruikt.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwondingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze gereedschappen overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik.

Wij geven geen garantie indien het gereedschap in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Restrisico's:

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen residuele risico's bestaan.

Restrisico's kunnen worden geminimaliseerd als de „veiligheidsinstructies“ en het „gebruik conform de voorschriften“ alsook de gebruiksaanwijzing in acht worden genomen.

5. Veiligheidsaanwijzingen

⚠ Waarschuwing!

Lees alle veiligheidsinstructies en aanwijzingen. Na- latigheden bij de inachtneming van de veiligheidsin- structies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Let op

• Lees voor gebruik de gebruikshandleiding
• Gebruik gehoorbescherming, veiligheidsbril en helm
  • Draag werkhandschoenen
  • Draag veiligheidsschoenen
• Het is verboden om beschermingsinrichtingen en veiligheidsvoorzieningen te verwijderen of te wijzigen
• Verboden te roken in het werkbereik
  • Grijp niet in de draaiende onderdelen
• Raak geen hete onderdelen aan
• Onbevoegde personen moeten uit de buurt worden gehouden
• Apparaat niet bij vochtige omstandigheden gebruiken
• Waarschuwing voor rondslingerende objecten
  • Waarschuwing voor elektrische spanning
• Let op uitlaatgassen niet in gesloten ruimtes laten wegstromen
• Benzine is brandgevaarlijk en explosief
• Motor uit de buurt van warmte en vonken houden

Gevaren en veiligheidsvoorschriften

• Menselijk gedrag, onjuist handelen. Wees tijdens alle werkzaamheden altijd volledig geconcentreerd.
• Intrekken en vastwikkelen van werkkleding.

- De boorworm kan kledingstukken, snoeren of draden vastgrijpen en intrekken.

- Nauwsluitende kleding dragen, veiligheidsschoenen met slipbestendige zool en stalen neuzen dragen,

• Draag bij lang haar een haarnetje.
• Let op! Bij niet-zichtbare vreemde deeltjes.
  • Terugslag door de boorworm
• Bij steenachtige, harde en sterk doorwortelde grond kunnen er aan de handgrepen krachtige terugslagen ontstaan.
• Vermijd steenachtige, harde en sterk doorwortel-de grond als u met dit apparaat wilt werken.
• Let op! Bedieningsgrepen goed vasthouden, veiligheidskleding dragen.

- Brandwonden

• Het aanraken van de uitlaat/ behuizing kunnen brandwonden tot gevolg hebben.
• Let op! Motorisch apparaat laten afkoelen. Werkhandschoenen dragen.

- De uitlaatgassen van de machine kunnen schade aan de gezondheid veroorzaken. Motorisch apparaat uitsluitend in de buitenlucht gebruiken en regelmatig

- Let op! pauzes inlassen.

- Elektrisch contact

- Het aanraken van de bougiekap kan bij een draaiende motor een elektrische schok veroorzaken.

- Let op! Nooit de bougiekap of de bougie bij een draaiende motor aanraken.

- Gehoorschade

- Langere werkzaamheden met de grondboor zonder gehoorbescherming kan leiden tot gehoorschade.

- Let op! Altijd gehoorbescherming dragen.

- Brand, explosie

- Het brandstofmengsel van de machine is brandgevaarlijk.

- Let op! Tijdens de werkzaamheden en het tanken is roken en open vuur verboden.

- Wegglijden, struikelen of vallen van personen

- Op instabiele ondergronden kan schade ontstaan door struikelen.

- Let op! Neem obstakels op het werkterrein in acht. Zorg altijd voor een veilige stand en draag slipbestendig schoeisel.

- Rondslingerende wortels, stenen of andere vreemde deeltjes

- Tijdens het borgen kunnen rondslingerende ste- nen of struiken letsel veroorzaken bij personen of dieren.

- Let op! Let op dat zich geen personen of dieren in de gevarenzone ophouden, en draag overeenkomstig veiligheidskleding alsook oog- en gehoorbescherming.

- Verstrek de veiligheidsinstructies aan alle personen die werkzaamheden aan of met de machine verrichten. Het met werkzaamheden aan de machine belaste personeel moet voor het begin van de werkzaamheden de gebruiksaanwijzing, en hierbij in het bijzonder het hoofdstuk Veiligheidsinstructies, hebben gelezen.

Tijdens de werkzaamheden is het te laat. Dit geldt in het bijzonder voor personeel dat slechts incidenteel, bijv. bij het bedrijfsgereed maken of voor onderhoud, aan de machine werkt.

• Neem alle veiligheids- en gevareninstructies op de machine in acht.
• Alle veiligheids- en gevareninstructies op de machine moeten altijd volledig en in leesbare staat worden gehouden.
• Neem de omgevingsvoorwaarden op het werkterrein in acht.
• Zorg in de arbeids- en werkomgeving van de machine voor voldoende lichtomstandigheden.
• Werkzaamheden nooit in gesloten of slecht geventileerde ruimtes uitvoeren.
• Denk bij een draaiende motor om de uitlaatgassen die ontstaan. Deze kunnen geurloos en onzichtbaar optreden.
• Neem bij slechte weersomstandigheden, op oneffen terreinen of hellingen een veilige stabiele stand in.
• Bij werkzaamheden aan de machine moeten alle veiligheidsinrichtingen en afdekkingen zijn gemonteerd.
• Houd andere personen, met name kinderen uit de buurt van het werkbereik.
• Vermijd dat vreemde personen niet in aanraking kunnen komen met de machine.
• Let op dat kinderen geen toegang hebben tot de ongebruikte machine.
• Wees behoedzaam en ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik het apparaat niet als u niet geconcentreerd bent.
• Gebruik de machine niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
• De bedieningspersoon moet ten minste 18 jaar zijn. Stagiaires moeten ten minste 16 jaar zijn, en mo-gen echter uitsluitend onder toezicht werken.
• De personen die aan of met de machine werken, mogen niet worden afgeleid.
• Berg de machine veilig op zodat niemand letsel kan oplopen aan de stilstaande machine of deze in gebruik kan nemen.
• Gebruik de machine uitsluitend conform de voorschriften.
• Gebruik de machine niet op plaatsen waar sprake is van brand- of explosiegevaar.
• Draag passende, geschikte werkkleding die u niet belemmeren tijdens de werkzaamheden.
• Draag tijdens de werkzaamheden gehoorbescherming en een veiligheidsbril.
• Draag veiligheidsschoenen met stalen neuzen, stalen zolen en slipbestendig profiel.
• Draag stevige werkhandschoenen.

• De veiligheidsinrichtingen van de machine mogen niet worden gedemonteerd of onbruikbaar worden gemaakt.

• Ombouw-, instellings-, meet- en reinigingswerkzaamheden uitsluitend bij uitgeschakelde motor uitvoeren.

• Installaties, reparaties en onderhoudswerkzaamheden mogen uitsluitend door een geautoriseerde vaktechnicien worden uitgevoerd.
• Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie of het onderhoud is voltooid.
• Vóór het verhelpen van storingen altijd de motor uitschakelen.
• Neem de beschadigde onderdelen en veiligheids-inrichtingen in acht.
• Defecte onderdelen moeten door een geautoriseerde technicien worden gerepareerd of vervangen.
• Gebruik uitsluitend originele reserveonderdelen. Het gebruik van reserveonderdelen die niet origineel zijn, kan persoonlijk letsel of materiële schade met zich meebrengen..
• De machine mag uitsluitend worden gebruikt voor het beoogde gebruik. Voor een gebruik dat niet conform de voorschriften is, is uitsluitend de gebruiker verantwoordelijk. Bij ondeskundig gebruik kan de fabrikant niet aansprakelijk worden gesteld.

Veiligheidsinstructies voor benzineaangedreven machines

• Verbrandingsmotoren vormen tijdens het gebruik en tijdens het tanken een bijzonder gevaar.
• Neem altijd de waarschuwingen en de aanvullende vermelde veiligheidsvoorschriften in acht.
• Het niet in acht nemen kan leiden tot ernstig of zelfs dodelijk letsel
• Werkzaamheden nooit in gesloten of slecht geventileerde ruimtes uitvoeren: Denk bij een draaiende motor om de uitlaatgassen die ontstaan. Deze kunnen geurloos en onzichtbaar optreden. De uitlaatgassen van de motor bevatten een giftig koolmonoxide. Het verblijf in een omgeving met koolmonoxide kan leiden tot bewusteloosheid en de dood.
• Gebruik het apparaat niet in de nabijheid van open vuur.
• Rook niet tijdens het tanken.
  • Mors tijdens het tanken geen brandstof
• Tankdeksel na het tanken altijd goed afsluiten.
• Grijp nooit de uitlaat vast bij een draaiende motor (gevaar op brandwonden)
• Raak nooit de bougiekap aan bij een draaiende motor (elektrische schok)
• Laat de machine afkoelen, voordat u ombouw- of reparatiewerkzaamheden uitvoeren en verwijder altijd de bougiekap.
• Gebruik geen benzine en oplosmiddelen om te reinigen. Explosiegevaar!

Brandstof bijvullen:

Aanwijzing: Tweetaktmotor, mengverhouding 1:40 Neem absoluut de veiligheidsinstructies in acht! Wees uiterst behoedzaam en voorzichtig in het omgaan met brandstoffen.

• Uitsluitend bij uitgeschakelde motor!
• Omgeving van het vulbereik goed schoonmaken, zodat er geen vuil in het brandstofmengsel of in de olietank terechtkomt.
• Tankdop losschroeven en brandstofmengsel resp. zaagkettingolie tot aan de onderkant van de vulsteunen bijvullen.
• Voorzichtig vullen om geen brandstofmengsel of zaagkettingolie te morgen.
• Tankdop weer tot aan de aanslag vastschroeven.
• Tankdop en omgeving na het tanken reinigen en op dichtheid controleren!

Aanwijzing:

Voor het vervaardigen van het brandstof-oliemengsel altijd het voorgeschreven olievolume bij het halve brandstofvolume voormengen en aansluitend het resterende brandstofvolume toevoegen. Voor het vullen van het mengsel in de grondboor het complete mengsel goed doorschudden.

Het is niet praktisch om uit een overdreven veiligheidsbewustzijn het olieaandeel in het tweetaktmengsel meer dan de aangegeven mengverhouding te vergroten, aangezien hierdoor meer verbrandingsresten ontstaan, die het milieu belasten en er voor zorgt dat het afvoergaskanaal in de cilinder alsook de geluidsdemper dichtloopt. Daarnaast stijgt het brandstofverbruik en wordt het vermogen minder.

Brandstofopslag

Brandstoffen kunnen slechts beperkt worden opgeslagen. Brandstof en brandstofmengsels verouderen door verdunning met name onder invloed van hoge temperaturen. Te lang opgeslagen brandstof en brandstofmengsels kunnen hierdoor startproblemen en schade aan de motor veroorzaken. Koop zo veel brandstof als dat u gedurende enkele maanden nodig hebt. Bij hogere temperaturen moet de gemengde brandstof binnen 6-8 weken worden verbruikt.

Brandstof alleen in toegestane reservoirs dro-gen, koel en veilig opslaan!

Huid- en oogcontact vermijden!

Minerale olieproducten, ook oliën, ontvetten de huid.

Bij herhaald en langdurig contact droogt de huid uit.

Hierbij kunnen verschillende huidaandoeningen het gevolg zijn. Bovendien zijn allergische reacties bekend.

Oogcontact met olie veroorzaakt irritaties. Bij oogcontact moet direct het desbetreffende oog met schoon water worden gespoeld. Bij aanhoudende irritatie direct een arts raadplegen!

Controleer de benzineleidingen, tankafdekking en brandstoftank op lekkende punten of scheuren.

Het apparaat mag met dergelijke schade niet in gebruik worden genomen.

Tank het apparaat niet vol als de motor nog heet is of als deze nog loopt.

Tank de machine niet vol nabij open vuur.

Gebruiksduur:

Bij gebruik van de grondboor kunnen storingen in de bloedsomloop in vingers, handen of polsen ontstaan. Er kunnen symptomen optreden als bijv. slapende lichaamsdelen, pijn, steken, verandering van huid.

Als deze symptomen optreden, dient u een arts te raadplegen.

Gebruik geschikte handschoenen en neem regelmatig een pauze.

Bewaar de veiligheidsvoorschriften goed.

Afmetingen zonder boorL x D x H mm	540 x 310 x 370
Motortype: 1 cilinder/2-takt
Max. motorvermogen kW 1,3
Cilinderinhoud ccm 51,7
Stationair toerental 1/min 3000
max. motortoerental 1/min	9600
Nominaal toerental boor 1/min	0-310
Trillingsniveau op de greep m/s ^2	15,62
Brandstof Benzine 90 octaan
Tankinhoud l	1
Mengverhouding van 2-takt motorolie naar brandstof	1:40
Gewicht kg	9,5

Technische wijzigingen voorbehouden!

Geluidsdrukniveau L_pA	100,9 dB
Onzekerheid K_pA	3 dB
Geluidsvermogensniveau L_WA	111,4 dB
Onzekerheid K_WA	3 dB

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
• Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
• Draag handschoenen.

7. Vóór inbedrijfstelling

Montage

Om verpakkingstechnische redenen is uw machine niet volledig gemonteerd

⚠ Let op!

Het product voor de ingebruikstelling in ieder geval volledig monteren!

Plaatsen van de grondboor (afb. 2)

• Motorbehuizing op een werkbank leggen Grondboor (7) op de aandrijfas (6) plaatsen, hierbij in acht nemen dat beide boorgaten zijn uitgelijnd.
  • Meeneembouten (A) plaatsen.
• Met splint (B) borgen en iets ombuigen.

Tanken (afb. 1)

• Tankdeksel (15) vastschroeven.
- Brandstofmengsel met behulp van een trechter vullen.
- Neem hierbij de brandstofexpansie in acht waardoor de tank niet volledig mag worden gevuld.
- Tankdeksel (15) weer goed vastschroeven en het bereik voor eventueel gemorst brandstofmengsel reinigen.

Brandstofmengsel

Bij de motor van de grondboor gaat het om een tweetaktmotor. Deze wordt aangedreven door een brandstofmengsel van 1:40 bestaande uit tweetakt-motorolie en brandstof. Voor de brandstof is loodvrije Euro-benzine met een research-octaan van ten minste 91 vereist. De smering van de motor geschiedt door het bijmengen van een hoogwaardige tweetakt-motorolie.

Het brandstofmengsel niet in de tank mengen. Gebruik hiertoe de meegeleverde mengbeker of een ander hiertoe geschikte container. Pas na het voormengen en goed omroeren van het brandstofmengsel in de tank gieten.

• Gebruik uitsluitend vers, schoon brandstof. Water of onzuiverheden in de benzine beschadigen het brandstofsysteem.
• Tank in een goed geventileerde omgeving waarbij de motor is uitgeschakeld. Als de motor direct daarvoor in gebruik was, moet deze eerst worden afgekoeld. Tank nooit de motor vol in een gebouw, waar de benzinedampen vlammen of vonken kunnen bereiken.
• Benzine is zeer brandgevaarlijk en explosief. U kunt bij het omgaan met brandstof brandwonden of ander ernstig letsel oplopen.
• Motor uitschakelen en uit de buurt van warmte en vonken of vuur houden.
• Uitsluitend in de buitenlucht tanken.
  • Gemorste benzine direct schoonvegen.

Choke-knop (afb. 1)

Door het aantrekken van de kabel (9) wordt de motor gestart.

De choke-hendel (C) sluit en opent de startklep in de carburateur. In deze positie wordt het lucht-benzinemengsel voor een koude start van de motor verrijkt. De positie wordt voor het gebruik van de motor en voor het starten van de warme motor gebruikt.

Stelbout stationair draaien (afb. 3)

Met bout (D) kan het standgas van de grondboor worden ingesteld. Als het standgas iets te hoog is ingesteld (de booropzet draait vanzelf in stationair) kan door langzaam linksom draaien het standgas worden verminderd.

Let op! Overige werkzaamheden aan de carburateur moeten door een erkende werkplaats worden uitgevoerd.

8. Bediening

Voor ingebruikname is het belangrijk dat u de veiligheidsinstructies kent en in acht neemt.

Bij alle werkzaamheden aan de grondboor moet absoluut de motor worden uitgeschakeld, bougie worden losgehaald en dient u veiligheidshandschoenen te dragen. De grondboor mag pas na een complete montage en controle worden gestart.

LET OP! Lees aandachtig de veiligheidsinstructies door (zie „Veiligheidsinstructies“ en aanvullende aanwijzingen voor benzine-aangedreven machines).

Let op! Veiligheidsschoenen en nauwsluitende werk- kleding gebruiken om letsel te vermijden.

Voor ingebruikname is het belangrijk dat u de veiligheidsinstructies kent en in acht neemt.

• Neem de nationale voorschriften tijdens de werkzaamheden in acht als de grondboor op openbare terreinen of wegen wordt gebruikt.
• Houd personen, kinderen en dieren uit de buurt van de gevarenzone.
• Werkoppervlak op vreemde deeltjes controleren en zo nodig verwijderen.
• Bij het verlaten van de machine moet de motor altijd worden uitgeschakeld.
• Controleer de grondboor op werking en bedrijfsveilige toestand.
• Werk nooit altijd, bij noodgevallen moet iemand in de buurt zijn.
• Houd tijdens de werkzaamheden de grondboor altijd met beide handen vast.
• Zorg voor een veilige stand, ook tijdens het boren.

• Buig tijdens de werkzaamheden nooit te ver naar voren.

• Zorg voor een probleemloos stationair draaien. De boor mag bij een bedrijfswarme motor in stationair niet draaien.

• Schakel de motor direct uit bij merkbare veranderingen aan het apparaat.
• De warmgedraaide grondboor niet in droog gras of op andere brandbare voorwerpen leggen resp. plaatsen. (Brandgevaar!)
• Boor het gat in de grond in etappes, om tussendoor de grond af te voeren.
• Grondboor verticaal heffen en niet kantelen!
• Zet de boorgaten altijd af, anders bestaat een risico op letsel!
• Voer met de grondboor uitsluitend boorgaten uit in de grond.
• Andere toepassingen zijn niet toegestaan.

Motor starten (afb. 3):

• In koude toestand de choke-hendel (C) op zetten.
• In warme toestand de choke-hendel (C) op zetten.
• Brandstofpomp (16) door meerdere keren indrukken bedienen, tot de brandstof in de pomp zichtbaar is.
• Stopschakelaar (11) in de „Start“-positie plaatsen.
• De choke-knop (9) langzaam aantrekken tot een weerstand wordt waargenomen, vervolgens 2-3 keer krachtig aantrekken tot de motor start.

LET OPI: Starterkoord niet meer dan ca. 50 cm uittrekken en slechts langzaam met de hand terugbrengen. Voor een goede startmethode is het belangrijk om de starterkoord snel en krachtig aan te trekken.

• Chokehendel (C) op -etten.
• Starterkoord nogmaals 2-3 keer trekken tot de motor start en stationair draait.
• Let op! De grondboor begint pas te draaien als de gashendel wordt bediend.

Motor stoppen

Stopschakelaar (11) in de „Stop“-positie drukken. Bij het opnieuw starten van de motor, de stopschakelaar (11) eerst terug in de „Start“-positie drukken.

Controleer voor het starten van de motor:

• het brandstofpeil - de tank moet ten minste half vol zijn
• de toestand van de brandstofleidingen
• de externe schroefverbindingen op goede bevestiging
• de grondboor moet vrij kunnen draaien

Werkzaamheden

• Plaats de boor en bedien de gasregelhendel (13).
• Het gas aanpassen aan de grondtoestand, om optimaal te kunnen werken.

- Bij een optimale grondtoestand, die een gelijkmatige werksnelheid toestaat, kunt u door de vergrendelingshendel (14) de gasregelhendel (13) (in middelste positie) vergrendelen om de werkzaamheden te vereenvoudigen

Bij het verlaten van de grondboor moet de motor altijd worden uitgeschakeld.

9. Reiniging en onderhoud

Reiniging

• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
• Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestel terechtkomt.

Onderhoud

Bij alle werkzaamheden aan de machine de bougie-kap wegtrekken en de bougie loskoppelen. (Hoog-spanning)

Onderhoudsschema altijd in acht nemen

Dagelijks voor aanvang van de werkzaamheden

Brandstoftank en leidingen op dichtheid controleren Bevestigingsonderdelen, uitlaatafdekking, luchtfilterafdekking, tandwielsmering, bevestiging van de grondboor, en functies van de bedieningselementen controleren.

Na 20 bedrijfsuren

Luchtfilter reinigen en bougie controleren

Na 100 bedrijfsuren

Brandstoftank reinigen en bougie vervangen

Na 300 bedrijfsuren

Luchtfilter vervangen

Belangrijke instructie bij reparatie:

Als de grondboor wordt geretourneerd voor reparatie dient u in acht te nemen dat deze om wille van veiligheid vrij van olie en benzine moet worden geretourneerd aan het servicestation.

Let op!

Niet roken en geen open vuur.

Explosiegevaar

Luchtfilter (afb. 4 - 5)

Regelmatig reinigen van het luchtfilter voorkomt onjuist functioneren van de carburateur.

Luchtfilter reinigen en luchtfilterinzet vervangen:

- Schroef (E) van de luchtfilterhuis (3) losmaken, luchtfilterafdekking verwijderen en controleren.

• Beschadigd element vervangen.
• Vuil aan de binnenzijde van het filterhuis met een schone, vochtige doek verwijderen.
• Schuimstofffilterinzet (F) voorzichtig verwijderen en op beschadigingen controleren, zo nodig vervangen.
• Schuimstofffilterinzet (F) in warm water en milde zeepoplossing reinigen. Grondig met schoon water naspoelen en goed laten drogen.

Let op!

Geen benzine of reinigingsoplosmiddelen gebruiken. Explosiegevaar

- Schuimstofffilterinzet (F) plaatsen en het filterhuis weer inbouwen.

De motor niet zonder of met een beschadigde luchtfilterinzet laten draaien. Hierdoor kan schade aan de motor ontstaan. In dit geval: voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

Bougie (afb. 6 - 7)

De uitlaat/behuizing wordt tijdens gebruik zeer heet.

Afwachten tot de motor is afgekoeld.

NOOIT de hete motor vastgrijpen.

• Bougiekapafdekking (8) demonteren, door de bout (G) met de meegeleverde sleutel verwijderen.
• Bougiekap (H) wegtrekken.
• Bougie (I) losdraaien en controleren.
• Isolator controleren. Bij schade zoals bijv. scheuren of splinters: Bougie (I) vervangen.
• Bougie-elektroden met een draadborstel reinigen.
• Elektrodeafstand controleren en instellen. Afstand 0,75 mm.
• Bougie (I) vastschroeven en met de bougiesleutel aandraaien.
• Bougiekap (H) op de bougie (I) plaatsen.
  • Bougiekapafdekking (8) monteren

Let op dat tijdens het vervangen geen vuil in de cilinderkop terechtkomt.

Controleer de bevestiging van de bougie (I).

• Een losse bougie kan door oververhitting de motor beschadigen.
• Een te strak aanhalen kan er voor zorgen dat het schroefdraad op de cilinderkop wordt beschadigd.

Voor hieruit voortvloeiende schade kan de fabrikant niet aansprakelijk worden gesteld, het risico hiervoor ligt volledig bij de gebruiker.

Zuigkop vervangen (afb. 8)

Het viltfilter (J) van de zuigkop kan tijdens het gebruik dichtlopen. Om een probleemloze brandstoftoevoer naar de carburateur te kunnen waarborgen moet de zuigkop elk kwartaal worden vervangen.

De zuigkop, voor het vervangen, met een draadhaak door de opening van de tankdop trekken.

Service-informatie

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Slijtstukken*: Bougie, boor

* niet verplicht bij de leveringsomvang begrepen!

Neem in het geval van reserveonderdelen en accessoires contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

10. Opbergen

Transport

Voor het transport resp. voor het neerzetten in ruimtes de motor van de machine laten afkoelen om brandwonden te vermijden en om brandgevaar uit te sluiten.

Bij een verandering van de standlocatie ook bij korte afstand tijdens de werkzaamheden, moet de motor worden uitgeschakeld.

De grondboor dragen aan de handgreep. De behui- zing niet aanraken (gevaar op brandwonden).

Tijdens het transport in een auto moet de grondboor veilig worden neergelegd.

Bij een transport moet de brandstoftank (2) volledig worden geleegd.

Opslag

Berg een grondboor nooit langer dan 30 dagen op zonder de volgende stappen te doorlopen.

Neem de reinigings- en onderhoudsinstructies voor het opslaan van het apparaat in acht!

Opbergen van de grondboor

Als u een grondboor langer dan 30 dagen wilt opbergen, moet deze hiervoor geschikt worden gemaakt. Anders zal de in de carburateur aanwezige, resterende brandstof verdund worden en kan een rubberachtig bezinksel achterblijven. Hierdoor wordt het starten moeilijker en zullen er kostbare reparatiewerkzaamheden moeten worden uitgevoerd.

• Verwijder langzaam het deksel van de brandstof-tank om eventuele druk in de tank af te tappen. Leeg de tank voorzichtig.
• Start de motor en laat deze draaien tot de motor stopt om het brandstof uit de carburateur te verwijderen.
• Laat de motor afkoelen (ca. 5 minuten).

• Verwijder de bougie

• Doe 1 theelepel schoon 2-takt-olie in de verbrandingsruimte. Trek nu meerdere keren langzaam aan het starterkoord om de interne componenten van een oliecoating te voorzien. Plaats de bougie weer terug.

• Berg de grondboor op een droge locatie op, ver uit de buurt van mogelijke ontstekingsbronnen, zoals bijv. een oven, heetwaterboiler met gas, gasdroger enz.

Opnieuw in gebruik nemen van de grondboor

• Verwijder de bougie.
• Trek snel aan het starterkoord om overtollige olie uit de verbrandingsruimte te verwijderen.
• Reinig de bougie en let op de juiste elektrodeafstand op de bougie; of plaats een nieuwe bougie met de juiste elektrodeafstand.
• Bereid de boor voor gebruik voor.
• Vul de tank met het juiste brandstof-/oliemengsel.

11. Afvalbeheer en recyclage

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieuvriendelijk afvoeren.

Informatie over het afvoeren van versleten apparatuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden geleegd!
• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

12. Verhelpen van storingen

Probleem Mogelijke oorzaak Actie
Motor start niet 1. Bougiekabellosgeraakt2. Geen brandstof of oude brandstof3. Smoorklephendel niet in juiste start-positie4. Choke niet in de positie AAN5. Geblokkeerde brandstofleiding6. Vervuildebougie7. Motornat	1. Bevestig de bougiekabel goed op de bougie2. Vul bij met schoon, vers brandstof3. Schuif de smoorkleppenhendel in startpositie4. Bij een koude start moet de smoorklep tegen de choke liggen5. Reinig de brandstofleiding6. Reinig, speling afstellen of bougie vervangen7. Wacht enkele minuten voor een her-start
De motor draait schokkerig 1. Bougiekabel los2. De machine draait op de CHOKE3. Geblokkeerde brandstofleiding of oude brandstof4. Ventilator verstopt5. Water of vuil in het brandstofsysteem6. Vuil luchtfilter	1. Sluit de bougiekabel goed aan2. Schuif de chokehendel op UIT3. Reinig de brandstofleiding. Vul de tank met schoon, vers brandstof4. Reinig de ventilatie5. Leeg de brandstoftank. Vul vers brand-stof bij6. Reinig het luchtfilter of vervang deze
Motor oververhit 1. Te weinig olie in de motor2. Vuil luchtfilter3. Luchtstroom beperkt	1. Vul het juiste brandstof-oliemengsel in de tank.2. Reinig het luchtfilter of vervang deze3. Verwijder het ventilatorhuis en reinig deze
Motor stopt niet als de smoorkleppen op STOP staan of het motortoerental wordt niet hoger terwijl de smoorklep werd afgesteld.	Vuil op de reductieaandrijving Verwijder het vuil

Als deze maatregelen de storing niet verhelpen of als er fouten blijven optreden, die hier niet worden vermeld, dient u het apparaat door een erkende technicien te laten controleren.

- Kontakts, ieelpošana

Nomainiet gaisa filtru

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van ma-

teriaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantia ES

Zichtbare gebreken moeten binnen 8 dagen na ontvangst van de goederen worden gemeld, anders verliest de koper elk recht op aanspraak voor dergelijke gebreken. Bij een juiste behandeling van onze machines en gedurende de wettelijke garantietermijn vanaf de aflevering bieden wij garantie door elk machineonderdeel, dat tijdens deze periode door materiaal- of productiefouten

onbruikbaar zou worden, gratis te vervangen. Voor onderdelen die wij niet zelf produceren, bieden wij enkel garantie in de mate die de toeleveranciers ons bieden. De kosten voor de plaatsing van de nieuwe onderdelen draagt de koper. Aanspraken voor wijzigingen, waardevermindering en overige schadeloosstelling zijn uitgesloten.

Garanti DK
