EB1700 - Gręžtuvas SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Terminis variklis gręžtuvas (mototarė)
Prekės ženklas	Scheppach
Modelis	EB1700
Matmenys (ilgis x plotis x aukštis)	540 x 310 x 370 mm
Svoris	9,5 kg
Variklio tipas	Vieno cilindro, 2 taktų
Cilindro tūris	51,7 cm³
Maksimali galia	1,3 kW
Tuščiosios eigos sūkiai	3000 aps./min
Maksimalus variklio greitis	9600 aps./min
Nominalus grąžto greitis	0 - 310 aps./min
Bako talpa	1 L
Degalų tipas	Bešvinis benzinas, 90 oktanų
Mišinio santykis (2T aliejus/benzinas)	1:40
Vibracijos lygis (rankena)	15,62 m/s²
Garso slėgio lygis (L_pA)	100,9 dB (neapibrėžtis 3 dB)
Garso galios lygis (L_WA)	111,4 dB (neapibrėžtis 3 dB)
Pagrindinis naudojimas	Skylių gręžimas dirvoje (sodinimui, tvoroms, pavėsinėms) lengvoms dirvoms
Saugos įranga	Akiniai, šalmas, klausos apsauga, antivibracinės pirštinės, apsauginiai batai
Einamoji priežiūra	Oro filtro valymas, uždegimo žvakės tikrinimas, degalų išleidimas ilgalaikiam saugojimui
Dėvimosios dalys	Uždegimo žvakė, grąžtas

Dažnai užduodami klausimai - EB1700 SCHEPPACH

Kaip užvesti mototarės EB1700 variklį ?

Norėdami užvesti šaltą, nustatykite užvedimo svirtį į OFF padėtį, spauskite degalų pompą kol pamatysite degalus, perjunkite sustabdymo jungiklį į Start, tada stipriai traukite užvedimo lyną 2-3 kartus. Po trumpo užvedimo perjunkite svirtį į ON padėtį ir vėl patraukite.

Koks yra tinkamas degalų mišinys EB1700 ?

Mišinio santykis yra 1:40 (2 taktų aliejus / bešvinis benzinas 90 oktanų). Naudokite maišymo indą, gerai suplakite prieš pildami į baką.

Kodėl variklis neužsiveda ?

Patikrinkite žvakės laidą, ar yra šviežių degalų, užvedimo svirties padėtį ir ar jungiklis yra Start. Jei variklis užlietas, palaukite kelias minutes prieš bandydami dar kartą.

Kaip prižiūrėti oro filtrą ?

Kas 20 darbo valandų išvalykite oro filtrą. Atsukite korpusą, išimkite putplasčio elementą, išplaukite šiltame muiluotame vandenyje, nuplaukite ir išdžiovinkite. Niekada nenaudokite benzino ar tirpiklių.

Kokį grąžtą naudoti su mototare ?

EB1700 pristatoma su 100 mm grąžtais ir gali priimti 100, 150 ir 200 mm skersmenis (ref. 5904702903 ir 5904702904). Įstatykite grąžtą į pavaros veleną ir pritvirtinkite smeigtuku ir kaiščiu.

Kaip transportuoti ir laikyti mašiną ?

Prieš transportavimą leiskite varikliui atvėsti. Neškite už rankenų. Laikymui ilgiau nei 30 dienų išpilkite baką, leiskite varikliui veikti kol sustos, išimkite žvakę, įpilkite 1 arbatinį šaukštelį 2T aliejaus į cilindrą ir laikykite sausoje vietoje.

Kokios yra būtinos saugos priemonės ?

Visada dėvėkite akinius, šalmą, klausos apsaugą, antivibracines pirštines ir apsauginius batus. Laikykite žmones ir gyvūnus atokiai. Nedirbkite uždarose patalpose dėl išmetamųjų dujų. Prieš bet kokią priežiūrą išjunkite variklį.

Kaip pakeisti uždegimo žvakę ?

Palaukite kol variklis atvės. Nuimkite jungčių dangtelį, atjunkite jungtį, atsukite žvakę. Patikrinkite izoliatorių, išvalykite elektrodus, nustatykite tarpą 0,75 mm. Sumontuokite atgal, priverždami saikingai.

Ką daryti, jei mototarė perkaista ?

Patikrinkite aliejaus kiekį mišinyje (santykis 1:40), išvalykite oro filtrą ir pašalinkite nešvarumus iš ventiliatoriaus korpuso. Jei problema išlieka, kreipkitės į specialistą.

Ar galima naudoti mototarę ant kietų ar uolėtų dirvų ?

Ne, EB1700 skirta lengvoms dirvoms. Ant kietų, akmenuotų ar šaknų turinčių dirvų gali atsirasti trūkčiojimų/atšokimų. Venkite tokių dirvožemių dėl jūsų saugumo ir kad nepažeistumėte mašinos.

NAUDOJIMO INSTRUKCIJA EB1700 SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Prieš naudodami jrenginj, perskaitykite visą naudojimo instrukciją.
	Perskaitykite, supraskite ir laikykitės visų įspėjamųjų nuorodu
	Visada užsidėkite apsauginius akinius ir apsauginį šalmą, naudokite klausos apsaugą.
	Kai naudojate jrenginj, visada mūvėkite apsaugines ir nuo vibracijos apsaugančias pirštines.
	Kai naudojatės jrenginiu, visada avėkite neslidžius apsauginius batus su apsauga nuo įsipjovimo.
	Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite variklio nevėdinamose srityse.
	Naudoti atvirą ugnį darbo zonoje draudžiama!
	Nesusiję asmenys visada turi laikytis atstumo nuo įrenginio
	Pavojus dėl nusviedžiamų dalių veikiant varikliui.Būtinai laikykitės saugaus atstumo.
	Įkaitusių paviršių nelieskite, nes galite stipriai nudegti.
	Garantuotasis įrenginio garso galios lygis.
	Kuro pripildymo anga.
	Choke
	Gaminys atitinka galiojančias Europos direktyvas.

Turinys: Puslapis:

1. lžanga.... 138
2. Irenginio aprašymas (1 + 2 pav.) 138
3. Komplektacija.... 138
4. Naudojimas pagal paskirtj....139
5. Saugos nuorodos 139
6. Techniniai duomenys....141
7. Prieš pradedant eksploatuoti 142
8. Valdymas....142
9. Valymas ir techninė priežiūra 143
10. Laikymas ir transportavimas 144
11. Utilizavimas ir pakartotinis atgavimas.... 145
12. Sutrikimų šalinimas.... 145
13. Atitikties deklaracija 189

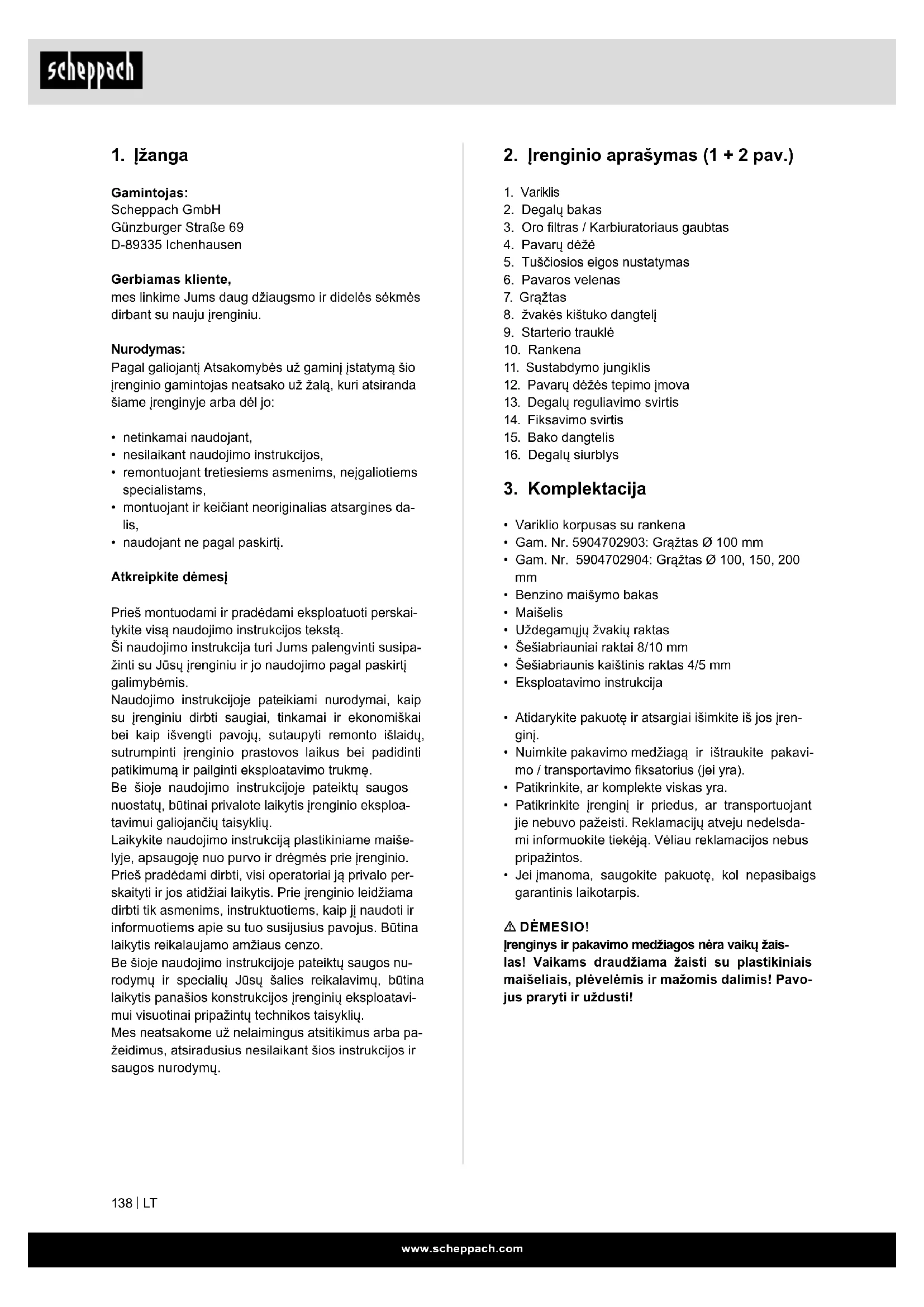

1. lžanga

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, neigaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti.

Atkreipkite dèmesj

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploa- tavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio.

Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis panašios konstrukcijos įrenginių eksploatavi-mui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1 + 2 pav.)

1. Variklis
2. Degalų bakas
3. Oro filtras / Karbiuratoriaus gaubtas
4. Pavarų dėžė
5. Tuščiosios eigos nustatymas
6. Pavaros velenas
7. Gražtas
8. žvakės kištuko dangtelį
9. Starterio trauklé
10. Rankena
11. Sustabdymo jungiklis
12. Pavarų dėžės tepimo įmova
13. Degalu reguliavimo svirtis
14. Fiksavimo svirtis
15. Bako dangtelis
16. Degalų siurblys

3. Komplektacija

• Variklio korpusas su rankena
• Gam. Nr. 5904702903: Grażtas ∅ 100 mm
• Gam. Nr. 5904702904: Gražtas ∅ 100, 150, 200 mm
• Benzino maišymo bakas
- Maišelis
• Uždegamujų žvakių raktas
- Šešiabriauniai raktai 8/10 mm
- Šešiabriaunis kaištinis raktas 4/5 mm
- Eksploatavimo instrukcija

• Atidarykite pakuotę ir atsargiai išimkite iš jos jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÊMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirtj

Mašina atitinka galiojančia EB Mašinų direktyvą.

• Prieš pradedant darba, visa apsauginė ir saugos įranga turi būti sumontuota ant gražto.
• Gražtą turi valdyti žmogus.
• Gražtas skirtas kasti duobes minkštoje dirvoje augalams arba pergolėms sodinti ir tvorai montuoti. Gražta naudoti darbams kietoje, akmenuotoje dirvoje ir ten, kur yra daug šaknu, galima ribotai.
• Darbo zonoje operatorius yra atsakingas už trečiuosius asmenis.
• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi naudojimo instrukcijos!
• Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą!
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Mašiną leidžiama naudoti, techniškai prižiūrėti arba remontuoti tik asmenims, kurie yra su tuo susipažinę ir informuoti apie pavojus. Atlikus savavališkas mašinos modifikacijas, už su tuo susijusią žalą gamintojas neatsako.
• Mašiną leidžiama naudoti tik darbams, kuriems ji yra pagaminta ir kurie aprašyti naudojimo instrukcijoje.
• Mašiną leidžiama naudoti tik su originaliais gamintojo priedais ir įrankiais.

Irenginj leidžiama eksploatuoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne ga-mintojas.

Atkreipkite dèmesi į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Liekamieji pavojai:

Mašina pagaminta pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

Liekamają riziką galima sumażinti, jei bus laikomasi saugos nuorodu ir mašina bus naudojama pagal pa-skirtį bei bus atsižvelgta i visą naudojimo instrukciją.

5. Saugos nuorodos

⚠️ Ispėjimas

Perskaitykite visas saugos nuorodas ir nurodymus. Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros šoką, gali kilti gaisras ir (arba) galima sunkiai susižaloti. Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Atkreipkite dèmesj j tai

• Prieš pradedant eksploatuoti, perskaityti žinyną.
• Naudokite klausos apsaugą, užsidėkite apsauginius akinius ir šalma
• Mūvėti darbines pirštines.
• Avéti neslidžius batus.
• Neišmontuoti bei nemodifikuoti apsauginių ir saugos įtaisų.
  • Darbo zonoje rūkyti draudžiama.
• Nekišti rankų i besisukančias dalis.
• Neliesti karštu daliu.
• Saugoti, kad i darbo zoną nepatektų pašalinių asmenų
• Nenaudokite jrenginio drėgnomis sąlygomis
• Saugokitės išsviestų atlaužų
• įspėjimas dėl elektros įtampos
• Būkite atsargūs, kad išmetamosios dujos nepatektų i uždarą teritoriją
  • Benzinas yra degus ir sprogus
• Variklj laikykite toliau nuo karščio ir kibirkščių

Pavojai ir apsaugos priemonės

• Dirbdami visą laiką būkite budrūs, kad išvengtumėte klaidų dėl žmogiškojo veiksnio arba netinkamo elgesio.

• Darbiniai drabužiai gali būti prispausti ir jtraukti.

• Srieginis grąžtas gali prispausti ir įtraukti drabužius, kabelius arba laidus.

• Visada dévékite prigludusius drabužius, avékite apsauginius batus neslystančiais padais ir plieni-niais pirštais.
• Ant ilgų plaukų užsidėkite plaukų tinklelj.
• Dėmesio! Jei nesimato pašalinių objektų.

- Srieginio grążto atatranka

• Dirbdami akmenuotoje, kietoje dirvoje arba ten, kur yra daug šaknu, galite justi stiprią atatranką i rankeną.
• Stenkitės nedirbti akmenuotoje, kietoje dirvoje arba ten, kur yra daug šaknu.
• Dèmesio! Tvirtai laikykite valdymo rankenas. Dévěkite apsauginius drabužius.

- Nudegimai

• Prisilietus prie išmetimo vamzdžio / korpuso, galima nudegti.
• Dėmesio! Leiskite varikliui atvėsti. Mūvėkite darbines pirštines

- Salytis, jkvėpimas

• Išmetamosios mechanizmo dujos gali sukelti sveikatos problemų. Elektrinį prietaisą naudokite tik lauke.
  • Dêmesio! Reguliariai darykite pertraukas.

- Kontaktas su elektra

• Prisilietus prie uždegimo žvakės kištuko, veikiant varikliui, gali įvykti elektros smūgis.
• Dèmesio! Veikiant varikliui, niekada nelieskite žvakės kištuko arba uždegimo žvakės.

• Klausos sutrikdymas

• Ilgai dirbant grąžtu be klausos apsaugos priemonių, galimi klausos sutrikimai arba apkurtimas.
  • Dèmesio! Naudokite klausos apsaugą.

• Gaisras, sprogimas

• Mechanizmo degalų mišinys yra degus.
• Dèmesio! Dirbant ir pilant degalus, rūkyti ir naudoti atvirą ugnį draudžiama.

- Operatorius gali paslysti, suklupti arba pargriūti

• Ant nestabilaus paviršiaus galite suklupti ir susižaloti.
• Dèmesio! Stebėkite kliūtis darbo vietoje. Visada patikrinkite, ar tvirtai stovite, ir avėkite batus neslystančiais padais.

- Gali būti išsviestos šaknys, akmenys ar kiti pašaliniai objektai

• Dirbant gražtu, gali būti išsviesti akmenys ar medžio gabaliukai, galintys sužaloti žmones ar gyvūnus.
• Dėmesio! Įsitikinkite, ar pavojingoje srityje nėra nei žmonių, nei gyvūnų. Dévėkite atitinkamus apsauginius drabužius ir naudokite akių ir klausos apsaugą.

- Perduokite saugos nuorodas visiems prie mašinos dirbantiems asmenims. Prieš pradėdami dirbti, darbuotojai, atsakingi už darba įrenginiu, privalo perskaityti visą šią naudojimo instrukciją, ypač šį skyrių „Saugos informacija“. Dirbant skaityti per vėlu. Tai ypač būtina padaryti darbuotojams, kurie mechanizmą naudoja tik retkarčiais, pvz. reguliuojant arba atliekant techninę priežiūrą.

• Laikykitės visų saugos ir pavojų nuorodu ant mašinos.
• Ant mašinos turi būti visos saugos ir pavojų nuorodos bei jos turi būti įskaitomos.
• Atkreipkite dėmesį į aplinkos sąlygas darbo vietoje.
• Mašinos darbo zonoje ir aplinkoje pasirūpinkite pakankamu apšvietimu.
• Niekada nedirbkite uždarose arba blogai védinamose patalpose.
• Atkreipkite dėmesį: veikiant varikliui, susidaro išmetamųjų dujų. Jos gali būti bekvapės ir nematomos.
• Esant blogoms oro sąlygoms, atkreipkite dėmesį i nestabilumą nelygioje bekelėje ir ant šlaito.

• Dirbant prie mašinos, turi būti sumontuoti visi apsauginiai įtaisai ir dangčiai.

• Stebėkite, kad kiti asmenys, ypač vaikai, laikytųsi nuo Jūsų darbo zonos atstumo.

• Apsaugokite pašalinius asmenis nuo sąlyčio su mašina.
• Atkreipkite dėmesį į tai, kad vaikai neturėtų prieigos prie nenaudojamos mašinos.
• Būkite atidūs ir žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite įrenginio nesusikoncentravę.
• Nedirbkite prie mašinos, kai esate pavargę, veikiami alkoholio, narkotikų arba medikamentų.
• Operatoriai turi būti ne jaunesni nei 18 metų. Mokiniai turi būti ne jaunesni nei 16 metų, tačiau prie mašinos gali dirbti tik prižiūrimi.
• Neblaškykite prie mašinos dirbančių asmenų.
• Pastatykite mašiną i saugią vietą, kad niekas negalėtu susižaloti prisilietęs prie jos arba jos paleisti.
• Naudokite mašiną tik pagal paskirtį.
• Nenaudokite jrenginio, kur kyla gaisro arba sprogi- mo pavojus.
• Vilkėkite tinkamus darbo drabužius, kurie netrukdy-tų dirbti.
• Dirbdami naudokite klausos apsaugą ir użsidėkite apsauginius akinius. Avėkite apsauginius batus su plieninėmis noselėmis, plieniniais padais ir grublėtu profiliu.
• Mūvėkite tvirtas darbines pirštines.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Irenginio modifikavimo, reguliavimo, matavimo arba valymo darbus galima atlikti tik išjungus variklj..
• Instaliacijas, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.
• Baigę remonto ir techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Norėdami pašalinti sutrikimus, visada išjunkite variklj.
• Atkreipkite dėmesį į tai, ar nėra pažeistų dalių ir apsauginių įtaisų.
• Pažeistas dalis privalo suremontuoti arba pakeisti igaliotas specialistas.
• Naudokite tik originalias atsargines dalis. Naudojant ne originalias atsargines dalis, gali kilti pavojus asmenims arba galima patirti materialinės žalos.
• Mašiną leidžiama naudoti tik numatytam naudojimo tikslui. Už netinkamą naudojimą atsako tik naudotojas. Už netinkamą naudojimą gamintojas neatsako.

Papildoma saugos informacija, susijusi su benzinu varomu mechanizmu

• Eksploatuojant ir pilant degalus, vidaus degimo varikliai kelia ypatingą pavojų.

• Visada laikykitės įspėjimų ir pateiktų papildomų saugos nurodymų.

• Nesilaikant nurodymų, galima sunkiai arba netgi mirtinai susižaloti

• Nedirbkite patalpose arba teritorijose, kuriose jrengta prasta ventiliacija. Saugokitės išmetamųjų dujų, kurios susidaro veikiant varikliui. Jos yra bekvapės ir nematomos. Variklio išmetamųjų dujų sudėtyje yra nuodingo anglies monoksido.
• Neeksploatuokite jrenginio arti atviros liepsnos.
• Nerūkykite papildydami degalu.
• Išvalykite papildymo metu išsipylusius degalus.
• Papildę degalų, visada gerai užsukite dujų dangtelį.
• Veikiant varikliui, nesilieskite prie išmetamujų dujų vamzdžio (pavojus nudegti).
• Veikiant varikliui, nesilieskite prie uždegamųjų žvakių kištuko (elektros smūgis).
• Prieš modifikuodami arba remontuodami jrenginj, leiskite jam atvěsti ir ištraukite uždegimo žvakę.
• Valydami nenaudokite benzino arba tirpiklių. Gali sprogti!

Degalų pripildymas:

Pastaba: dvitakčio variklio degalų maišymo santykis yra 1:40

Būtinai laikykitės saugos nurodymų!

Naudojant degalus, reikia būti atsargiems ir apdai-riems.

• Tik išjungus variklj!
• Gerai išvalykite pildymo sričių aplinką, kad į degalų mišinio arba alyvos baką nepatektų nešvarumų.
• Atsukite užsukamą bako dangtelį ir pripildykite degalų mišinio arba pjūklų grandinių alyvos iki pripildymo atvamzdžio apatinio krašto.
• Pildykite atsargiai, kad neišlietumėte degalų mišinio arba pjūklų grandinių alyvos.
• Vėl iki galo užsukite užsukamą bako dangtelį.
• Pripylę degalų, išvalykite užsukamą bako dangtelį ir aplinką bei patikrinkite sandarumą!

Nurodymas:

Gamindami degalų ir alyvos mišinį, visada sumaišy-kite numatytą alyvos kiekį su puse degalų kiekio ir tada supilkite likusį degalų kiekį. Prieš pildami mišinį į grunto gražtą, paruoštą mišinį gerai suplakite.

Néra prasmės perdėtai padidinti alyvos dalies dvitakčiame mišinyje virš nurodyto maišymo santykio, nes dėl to susidarys daugiau degimo likučių, kurie užterš aplinką ir užkiš išmetamųjų dujų kanalą cilindre bei duslintuvą. Be to, padidė- ja degalų suvartojimas ir sumažėja galia.

Degalų laikymas

Degalus galima laikyti tik ribotai. Degalai ir degalų mišiniai garuodami sensta, ypač veikiant aukštai temperatūrai. Per ilgai laikyti degalai ir degalų mišiniai gali sukelti paleidimo problemų ir pažeisti variklj. Įsigykite tik tiek degalų, kiek sunaudosite per kelis mėnesius. Aukštesnėje temperatūroje sumaišytus degalus su- naudokite per 6–8 savaites.

Laikykite degalus tik leidžiamose talpyklose sausoje, vėsioje ir saugioje vietoje!

Venkite sąlyčio su oda ir patekimo į akis!

Mineralinės alyvos produktai, taip pat alyvos, iš odos šalina riebalus. Esant pakartotiniam ir ilgesniam kontaktui, oda išsausėja. Pasekmės gali būti odos ligos.

Be to, žinomos alerginės reakcijos.

I akis patekusi alyva dirigina. Patekus i akis, susijusia akj iš karto praplaukite švariu vandeniu. Jei dirgini-mas išlieka, iš karto kreipkitės i gydytoja!

Patikrinkite, ar degalų vamzdeliai, degalų bako dang- telis ir pats degalų bakas nėra įskilę ir ar juose nėra nuotėkių.

Irenginio negalima eksploatuoti, jei nustatomi tokie pažeidimai.

Nepilkite degalų, kol variklis vis dar yra įkaitęs arba kai jis vis dar veikia.

Nepilkite degalu j irenginj arti atviros liepsnos.

Naudojimo trukmė

Naudojant gražta, gali sutrikti pirštu, ranku arba riešu kraujotaka. Gali pasireikšti tokie simptomai: šiu kūno daliu tirpimas, skausmas, dilgčiojimas arba odos pakitimai.

Jei pasireiškia koks nors sutrikimas, kreipkitės į gydytoją.

Visada mūvėkite atitinkamas darbines pirštines ir regulariai darykite pertraukas.

Padėkite šias saugos nuorodas i saugią vietą.

6. Techniniai duomenys

Konstrukcijos su grąztumatmenys(plotis x gylis x aukštis)	540 x 310 x 370
Variklio konstrukcijos tipas:	1 cilindras/2 taktai
Didž. variklio galia kW 1,3
Darbinis tūris ccm 51,7
Tuščioji eiga 1/min 3000
Didž. variklio greitis1/min 9600
Nominalusis grąžto greitis 1/min	0-310
Rankenos vibracijos lygis m/s2	15,62
Degalai	Benzinas, kuriooktaninis skaičius90
Bako talpa, l 1
Dvitakčio variklio tepalo irdegalų sumaišymo santykis	1:40

Svoris, kg 9,5

Pasiliekame teisę atlikti techninius pakeitimus!

Garso slégio lygis L_pA	100,9 dB(A)
Neapibréztis K_pA	3 dB
Garso galios lygis L_WA	111,4 dB(A)
Neapibréztis K_WA	3 dB

Apribokite susidarantį triukšmą ir vibraciją iki minimu- mo!

• Naudokite tik nepriekaištingus jrenginius.
• Irenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginj patikrinti.
  • Kai jrenginys nenaudojamas, ji išjunkite.
• Mūvėkite pirštines.

7. Prieš pradedant eksploatuoti

Montavimas

Dél pakavimo technikos mašina sumontuota ne iki galo.

⚠ Dèmesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

Gražto jkišimas (2 pav.)

• Padėkite variklio korpusą ant darbastalio. Užmaukite grąžtą (7) ant varomojo veleno (6) ir užtikrinkite, kad abi skylės būtų sulygiuotos.
• lkiškite varomaji kaištj (A).
• Užfiksuokite kaiščiu (B) ir truputj sulenkite.

Degalų papildymas (1 pav.)

• Atsukite degalų bako dangtelį (15).
• Naudodami piltuvėlj, įpilkite degalų mišinio.
• Atsižvelgdami į degalų plėtimąsi, nepripilkite bako sklidinai.
• Vėl užsukite degalų bako dangtelį (15) ir nuvalykite išsipylusius degalus.

Degalų mišinys

Gražto variklis yra dvitaktis. Jis varomas degalų mišinio, paruošto iš dvitakčio variklio alyvos ir degalų 1:40 santykio, pagalba. Degalams reikalingas įprastinis bešvinis benzinas, kurio mažiausiasis oktaninis skaičius yra 91. Variklis tepamas įmaišius aukštos kokybės dvitakčių variklių alyvos.

Degalų mišinio nemaišykite degalų bake. Naudokite komplekte esantį maišymo baką arba kitokią tam tinkamą talpyklą. Nepilkite mišinio į baką, kol jis nėra visiškai paruoštas ir gerai išmaišytas.

• Naudokite tik šviežius ir švarius degalus. Vanduo arba nešvarumai benzine pažeidžia degalų tiekimo sistemą.
• Degalus pilkite gerai védinamoje vietoje, išjunge variklj. Jei variklis prieš tai buvo ką tik eksploatuojamas, iš pradžių leiskite jam atvėsti.

Niekada nepilkite degalų, jei benzino garai gali už-sidegti arba kibirkščiuoti.

• Benzinas yra ypač degus ir sprogus. Naudodami kurą, galite nudegti arba patirti kitų sunkių sužalo-jimų.
• Išjunkite variklj ir būkite toliau nuo karščio, kibirkščių ir liepsnu.
• Pilkite degalus tik lauke.
• Išlietą benziną nedelsdami surinkite.

Starterio laidas (1 pav.)

Variklis užvedamas patraukus už laido (9).

Droselio svirtis (3 pav.)

Droselio svirtimi (C) atidaromas ir uždaromas karbiuratoriuje esantis droselinis vožtuvas. Esant būsenai oro ir degalu mišinys yra paruoštas šaltajam variklio paleidimui. Būsena audojama įprastinio variklio darbo metu ir jo paleidimui, kai jis jau yra įkaitęs.

Tuščiosios eigos reguliavimo sraigtas (3 pav.)

Šiuo sraigtu (D) galite reguliuoti tuščiają grażto eiga. Jei tuščioji eiga yra per didelė (grążto galinė dalis sukasi tuščiaja eiga), ją galima sulėtinti pasukus sraigtą prieš laikrodžio rodykle.

Dėmesio! Kitus darbus, susijusius su karbiuratoriumi, gali atlikti tik įgaliotasis remonto ir techninės priežiūros centras.

8. Valdymas

Prieš pradedant eksploatuoti svarbu žinoti saugos nuorodas ir jų laikytis.

Prieš pradedant eksploatuoti jrenginį, svarbu susipažinti su saugos informacija ir jos laikytis.

Prieš atlikdami kokius nors su grąžtu susijusius darbus, išjunkite variklj, ištraukite uždegimo žvakę ir užsidėkite darbines pirštines. Grąžtą galima paleisti tik tada, kai jis yra visiškai surinktas ir išbandytas.

DÉMESIO! Atidžiai perskaitykite saugos nurodymus (žr. „Saugą“ ir papildomą informaciją apie benzinu varomus mechanizmus).

Dèmesio! Avékite apsauginiais batais ir dévékite prigludusius darbinius drabužius, kad nesusižalotumėte.

Prieš pradedant eksploatuoti svarbu žinoti saugos nuorodas ir jų laikytis.

• Dirbdami gražtu viešosiose vietose arba keliuose, laikykitės nacionalinių teisės aktų.
• Asmenys, vaikai ir gyvūnai turi būti toliau nuo pavojaus zonos.
• Patikrinkite, ar darbiniame paviršiuje nėra sve-timkūnių, ir prireikus juos pašalinkite.

• Jei mechanizmas paliekamas be priežiūros, būtina visada išjungti variklj.

• Patikrinkite, ar grąžtas tinkamai veikia ir ar yra tinkamos būklės.

• Nedirbkite vienas. Avariniu atveju kažkas dar turi būti netoliese.
• Dirbdami grażta tvirtai laikykite abiem rankomis.
• Stověkite ant tvirto pagrindo, net ir grěždami.
• Dirbdami per daug nesilenkite j priekj.
• Užtikrinkite tinkamą tuščiają eiga.
• Gražtas neturi suktis kai variklis veikia tuščiaja eiga.
• Nedelsdami išjunkite variklj, kai pastebėsite, kad pasikeitė jo veikimas.
• Nedėkite ir neguldykite įkaitusio gražto ant sausos žolės arba kitokių degiųjų medžiagų (gali užsidegti!)
• Skylę grężkite žemėje keliose mažesnėse dalyse, kad galėtumėte periodiškai tarp jų pašalinti žemę.
• Gražtu grężkite vertikalioje padętyje, nekreipkite jo!
• Nesilieskite prie grąžto angų, kad nesusidarytų pavojingos situacijos!
• Gražtas skirtas tik dirvožemiui gręžti.
• Kitokia naudojimo paskirtis draudžiama..

Variklio paleidimas:

• Kai variklis šaltas, perjunkite droselio svirti (C, pav. 3) i padėti
• Kai variklis šiltas, perjunkite droselio svirtį (C, pav. 3) į padėtį
• Kelis kartus paspausdami aktyvinkite degalų siurblį (16), kol siurblyje bus matomi degalai.
• Stabdymo jungiklj (11) perjunkite i užpakalinę padėtį.
• Traukite lengvai paleidimo laidą (9), kol pajusite pasipriešinimą. Tada tvirtai patraukite laidą 2–3 kartus, kol variklis trumpai użsives.

Dèmesiol: Neištraukite paleidimo lyno daugiau nei maždaug 50 cm ir tik lėtai ranka gražinkite jį atgal. Geram paleidimui svarbu, kad paleidimo lyno neištrauktumėte per greitai ir per stipriai.

• Perjunkite droselio svirti (C, pav. 3) i padėtį
• Paleidimo laidą patraukite dar 2–3-kartus, kol vari- klis užsives ir veiks laisvaja eiga.
• Dėmesio! Gražtas nepradės suktis, kol nebus nu- spausta degalų svirtis.

Variklio sustabdymas

Nuspauskite stabdymo jungiklj (11) i pirminę padėtį. Varikliui įsijungus dar kartą, vėl nuspauskite stabdymo jungiklj (11) i užpakalinę padėtį.

Prieš paleisdami variklj, patikrinkite:

• degalų kiekį - turi būti pripildyta bent pusė bako vertinant pagal degalų kiekio žymę
• patikrinkite degalų tiekimo vamzdynų būklę.
• patikrinkite išorines varžtines jungtis, ar jos tvirtai priveržtos.
  • ar gražtas gali laisvai veikti

Darbai

• Padėkite grąžtą ir nuspauskite degalų reguliavimo svirtį (13).
• Degalus reguliuokite pagal dirvožemio sąlygas, kad užtikrintumėte optimalų darbą.
• Esant optimalioms dirvožemio sąlygoms, kuriomis galima dirbti tolygiu greičiu, galite užfiksuoti degalų reguliavimo svirtį (13) reguliavimo sraigtu (14) (per degalų padėties vidurį) ir taip palengvinti savo darbą

Jei gražtas paliekamas be priežiūros, būtina visada išjungti variklj..

9. Valymas ir techninė priežiūra

Valymas

• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

Techninė priežiūra

Prieš atlikdami kokius nors su mechanizmu susijusius darbus, ištraukite uždegimo žvakės jungtį ir išsukite uždegimo žvakę (aukšta įtampa). Laikykitės techninės priežiūros plano.

Kasdien prieš pradedant darba

Patikrinkite, ar neprateka degalų bakas ir vamzdžiai. Patikrinkite sklendes, išmetamojo vamzdžio gaubtą, oro filtro gaubtą, transmisinę alyvą, grąžto padėtį ir valdymo elementų funkcionavimą.

Po 20 darbo valandu

Patikrinkite oro filtrą ir uždegimo žvakę

Po 100 eksploatavimo valandų

Išvalykite degalų baką ir pakeiskite uždegimo žvakę.

Po 300 eksploatavimo valandų

Pakeiskite oro filtrą.

Svarbi nuoroda remonto atveju:

Gražinant gražtą remontuoti, saugumo sumetimais užtikrinkite, kad siunčiamame i techninės priežiūros ir remonto centra įrenginyje nebūtų tepalo ir benzino

Dèmesio!

Nerūkykite ir nenaudokite atviros liepsnos.

Gali sprogti!

Oro filtras (4 - 5 pav.)

Reguliariai valant oro filtrą, użtikrinamas tinkamas karbiuratoriaus darbas.

Oro filtro valymas ir oro filtro elemento keitimas:

• Atsukite varžtą (E), esantį oro filtro korpuse (3). Nuimkite ir patikrinkite oro filtro gaubtą.
• Pakeiskite pažeistą elementą.
• Švaria drėgna skepeta nuvalykite purvą nuo vidi-nės filtro korpuso dalies.
• Ištraukite putplasčio filtro kasetę (F) ir patikrinkite, ar ji néra pažeista. Jei būtina, pakeiskite ją.
• Putplasčio filtro kasetę (F) nuplaukite šiltu vandenu ir švelniu muilu. Kruopščiai nuplaukite švariu vandeniu ir gerai išdžiovinkite.

Dèmesiol

Nenaudokite benzino ir kitokio valiklio.

Gali sprogti!

- Ídėkite putplasčio filtro kasetę (F) atgal ir vėl uždėkite oro filtro korpusą.

Niekada neeksploatuokite variklio be oro filtro arba su pažeistu filtru. Gali sugesti variklis. Tokiu atveju gamintojas nebus atsakingas už dėl tokio naudojimo patirtą žalą. Už riziką atsako tik pats operatorius.

Uždegimo žvakė (6 - 7 pav.)

Darbo metu išmetamasis vamzdis / korpusas labai jkaista. Palaukite, kol variklis atvės. NIEKADA nelies-kite jkaitusio variklio.

• Išmontuokite uždegimo žvakės kištuko dangtelį (8), pridedamu raktu išsukdami varžtą (G).
• Ištraukite uždegimo žvakės jungtį (H).
• Atsukite uždegimo žvakę (I) ir patikrinkite.
• Patikrinkite izoliatorių. Jei jis pažeistas, pavyzdžiui, įtrukęs arba atpleišėjęs, uždegimo žvakę pakeiski-te. Vėl jdėkite uždegimo žvakę (I).
• Išvalykite uždegimo žvakės elektrodus vieliniu šepečiu.
• Patikrinkite atstumą tarp elektrodų ir nustatykite. Atstumas – 0,75 mm.
• Isukite uždegimo žvakę (I) ir užveržkite žvakių raktu (H).
• Uždėkite uždegimo žvakės jungtį (H) ant uždegimo žvakės (I).
• Sumontuokite žvakės kištuko dangtelį (8)

Būkite atsargūs, kad valant j cilindro galvutę nepatektų purvo.

Patikrinkite, ar uždegimo žvakė (I) tinka.

• Dėl atsilaisvinusios uždegimo žvakės variklis gali perkaisti ir sugesti.
• Pernelyg stipriai užveržus, galima pažeisti cilindro galvutės sriegius.

Už dėl to patirtą žalą gamintojas neatsako. Rizika tenka vien tik naudotojui.

Siurbiamosios galvutės keitimas (8 pav.)

Siurbiamosios galvutės veltinio filtras (J) naudojant gali užsikišti. Norint užtikrinti nepriekaištingą degalų tiekimą į karbiuratorių, siurbiamają galvutę reikėtų pakeisti kas tris mėnesius.

Norėdami pakeisti, siurbiamają galvutę vielos kabliu ištraukite pro užsukamo bako dangtelio angą.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamuju medžiagų. Greitai susidėvinčios dalys*: Uždegimo žvakė, grąžtas

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

10. Laikymas ir transportavimas

Transportavimas

Prieš transportuodami arba pastatydami vidinėse patalpose, leiskite mašinos varikliui atvėsti, kad išvengtumėte nudegimų ir gaisro pavjoaus.

Perkeldami jrenginj i kitą vietą, net ir nedideliu atstu-mu, išjunkite variklj.

Irenginj neškite tik už rankenos. Nesilieskite prie korpuso (galite nusideginti).

Transportuodami jrenginj transporto priemonėje, patikrinkite, ar jis padėtas i saugią padėtį.

Transportuojant, degalų bakas (12) turi būti visiškai tuščias.

Laikymas

Niekada nepadėkite grunto grąžto ilgiau nei 30 dienų, prieš tai neatlikę toliau nurodytų veiksmų.

Prieš padėdami įrenginį į laikymo vietą, laikykitės valymo ir techninės priežiūros nuorodu!

Grunto gražto padėjimas

Jei grunto gražtą dedate ilgiau nei 30 dienų, tam jį turite paruošti. Kitu atveju išgaruos karbiuratoriuje esantis likęs kuras ir jo dugne liks gumos konsistencijos nuosėdų. Dėl to gali būti sunkiau paleisti ir pasekmė gali būti brangūs remonto darbai.

• Norėdami pašalinti iš bako slėgį, lėtai nuimkite kuro bako dangtelį. Atsargiai ištuštinkite baką.
• Užveskite variklj ir palikite jj veikti, kol jis sustos, kad iš karbiuratoriaus būtų pašalintas kuras.

• Leiskite varikliui atvěsti (maždaug 5 minutes).
  • Pašalinkite uždegimo žvakę

• Ipilkite į degimo kamera 1 arbatinį šaukštelį švarios 2 taktų variklio alyvos. Kelis kartu patraukite už starterio virvutės, kad būtų padengti vidiniai komponentai. Vėl įstatykite uždegimo žvakę.

• Padėkite grunto gražtą sausoje vietoje, toli nuo galimų uždegimo šaltinių, pvz., krosnies, dujinio karšto vandens kaitintuvo, dujinio džiovintuvo ir t. t.

Grunto grąžto eksploatavimo atnaujinimas

• Pašalinkite uždegimo žvakę.
• Greitai patraukite už starterio virvutės, kad iš degimo kameros būtų pašalintas alyvos perteklius.
• Išvalykite uždegimo žvakę ir atkreipkite dėmesį į tai, kad tarp uždegimo žvakės elektrodų būtų tinkamas atstumas arba įstatykite naują uždegimo žvakę su tinkamu atstumu tarp elektrodų.
• Paruoškite grunto gražta eksploatavimui.
• Pripilkite i baką tinkamo kuro / alyvos mišinio.

11. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką

Netinkamo naudoti jrenginio utilizavimo galimybes sužinosite seniūnijoje arba miesto savivaldybėje.

Degalai ir alyvos

• Prieš utilizuodami jrenginj, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!
• Degalu ir variklinės alyvos negalima mesti į buiti- nes atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!
• Tuščius alyvos ir degalų bakus reikia utilizuoti tau-sojant aplinką.

12. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Nepasileidžia variklis	1. Atsilaisvino uždegamujų žvakių kabelis2. Nėra degalų arba seni degalai3. Droselinės sklendės svirtis netinkamo-je paleisties padėtyje4. Paleidiklis ne jjungimo padėtyje5. Užblokuotas degalų tiekimo vamzdy-nas6. Užteršta uždegamoji žvakė7. Šlapias variklis	1. Saugiai pritvirtinkite uždegamuju žvakių kabelį prie uždegamosios žvakės.2. Pripildykite švarių, šviežių degalų.3. Nustumkite droselinės sklendės svirtį į paleisties padėtį.4. Paleidžiant šaltą variklj, droselinė sklen-dė turi priglusti prie paleidiklio.5. Išvalykite degalų tiekimo vamzdyną.6. Išvalykite, sureguliuokite tarpą arba pakeiskite uždegamają žvakę.7. Prieš paleisdami iš naujo, palaukite kelias minutes.
Variklis veikia trūkčiodamas	1. Atsilaisvino uždegamuju žvakių kabe-lis.2. Mašina veikia jjungus paleidiklj.3. Užblokuotas degalų tiekimo vamzdy-nas arba seni degalai4. Užsikišus vėdinimo sistema5. Vanduo arba nešvarumai degalų tieki-mo sistemoje6. Nešvarus oro filtras	1. Tvirtai prijunkite uždegamuju žvakių kabelį.2. Perstumkite paleidiklio svirtį ties IŠJ.3. Išvalykite degalų tiekimo vamzdy-ną. Pripildykite į baką švarių, šviežių degalų.4. Išvalykite vėdinimo sistemą.5. Ištuštinkite degalų baką. Pripildykite šviežių degalų.6. Išvalykite oro filtrą arba jį pakeiskite.
Perkaito variklis	1. Per mažai alyvos varikłyje2. Nešvarus oro filtras3. Ribojamas oro srautas	1. J tepalinę jpilkite tinkamą kiekį tepalų2. Išvalykite oro filtrą arba jį pakeiskite.3. Išmontuokite orpūtės korpusą ir jį išvalykite.
Variklis nesustoja, kai drose-linės sklendės yra ties SU-STABDYTI, arba variklio sūkių skaičius nedidėja sureguliavus droselinę sklendę.	Nešvarumai ant droselinės sklendės pavaros	Pašalinkite nešvarumus.

Jei šios priemonės problemos nepašalina arba problema nėra čia nurodyta, kreipkitės į kvalifikuotą specialistą, kad patikrintų įrenginį.

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo jrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negalojanti. Savo jrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Ábyrgő IS
