Produkttype	Termisk motorbor (jordbor)
Merke	Scheppach
Modell	EB1700
Mål (L x B x H)	540 x 310 x 370 mm
Vekt	9,5 kg
Motortype	Enkeltsylinder, 2-takt
Slagvolum	51,7 cm³
Maksimal effekt	1,3 kW
Tomgangshastighet	3000 o/min
Maksimal motorhastighet	9600 o/min
Nominell borehastighet	0 - 310 o/min
Tankkapasitet	1 L
Drivstofftype	Blyfri 90 oktan bensin
Blandingsforhold (2-takts olje / bensin)	1:40
Vibrasjonsnivå (håndtak)	15,62 m/s²
Lydtrykknivå (L_pA)	100,9 dB (usikkerhet 3 dB)
Lydeffektnivå (L_WA)	111,4 dB (usikkerhet 3 dB)
Hovedbruk	Boring av hull i bakken (planting, gjerder, pergola) for lette jordarter
Sikkerhetsutstyr	Vernebriller, hjelm, hørselvern, anti-vibrasjonshansker, sikkerhetssko
Rutinemessig vedlikehold	Rengjøring av luftfilter, kontroll av tennplugg, tømming av drivstoff for langtidslagring
Slitedeler	Tennplugg, bor

Ofte stilte spørsmål - EB1700 SCHEPPACH

Hvordan starte motoren på jordboret EB1700?

For kaldstart, sett startspaken i OFF-posisjon, pump drivstoffpumpen til du ser drivstoff, sett stoppbryteren på Start, trekk så fast i startsnoren 2-3 ganger. Etter en kort start, sett spaken i ON-posisjon og trekk igjen.

Hva er riktig drivstoffblanding for EB1700?

Blandingsforholdet er 1:40 (2-takts olje / blyfri 90 oktan bensin). Bruk en blandingsbeholder, rist godt før helling i tanken.

Hvorfor starter ikke motoren?

Sjekk tennpluggsledningen, tilstedeværelse av fersk drivstoff, startspakens posisjon, og at bryteren står på Start. Hvis motoren er druknet, vent noen minutter før du prøver igjen.

Hvordan vedlikeholde luftfilteret?

Hver 20. driftstime, rengjør luftfilteret. Skru av huset, ta ut skumelementet, vask det i varmt såpevann, skyll og tørk. Bruk aldri bensin eller løsemiddel.

Hvilket bor skal brukes med jordboret?

EB1700 leveres med jordbor på 100 mm og kan ta diametre på 100, 150 og 200 mm (ref. 5904702903 og 5904702904). Sett boret i drivakselen og fest med spindel og pinne.

Hvordan transportere og oppbevare maskinen?

La motoren kjøle seg ned før transport. Bær den i håndtakene. For lagring over 30 dager, tøm tanken, la motoren gå til den stopper, fjern tennpluggen, hell 1 teskje 2-takts olje i sylinderen og oppbevar tørt.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, hjelm, hørselvern, anti-vibrasjonshansker og sikkerhetssko. Hold mennesker og dyr unna. Ikke arbeid i trange rom på grunn av eksosgasser. Slå av motoren før vedlikehold.

Hvordan skifte tennplugg?

Vent til motoren er kjølig. Fjern kontaktdekselet, koble fra kontakten, skru ut tennpluggen. Sjekk isolatoren, rengjør elektrodene, juster gapet til 0,75 mm. Monter og stram moderat.

Hva gjør jeg hvis jordboret overoppheter?

Sjekk oljenivået i blandingen (forhold 1:40), rengjør luftfilteret og fjern smuss fra ventilatorhuset. Hvis problemet vedvarer, få det sjekket av en fagperson.

Kan jordboret brukes på hard eller steinete jord?

Nei, EB1700 er designet for lette jordarter. På hard, steinete eller rotete jord kan det oppstå risting/retur. Unngå slike terreng for din sikkerhet og for å unngå skade på maskinen.

BRUKSANVISNING EB1700 SCHEPPACH

• Halkning, snubbling eller fall

	Les hele brukerveiledningen før du bruker apparatet.
	Les, forstå og følg alle advarslene.
	Bruk alltid vernebrille, hørselsvern og en sikkerhetshjelm.
	Bruk alltid sikkerhets- og antivibrasjonshansker når du bruker apparatet.
	Bruk alltid sklisikre vernesko med kuttbeskyttelse når du bruker apparatet.
	Avgassene er giftige, bruk derfor ikke motoren i ikke-ventilerte områder.
	Åpen ild på arbeidsområdet er forbudt!
	Hold personer som ikke er involvert i arbeidet, unna apparatet.
	Fare for deler som kastes ut mens motoren går.Sikkerhetsavstanden må absolutt overholdes.
	OBS varm overflate – fare for brannskader!
	Garantert lydeffektnivå for apparatet.
	Påfyllingsåpning for drivstoff.
	Choke
	Produktet tilsvarer de aktuelle europeiske direktivene.

Innholdsfortegnelse:

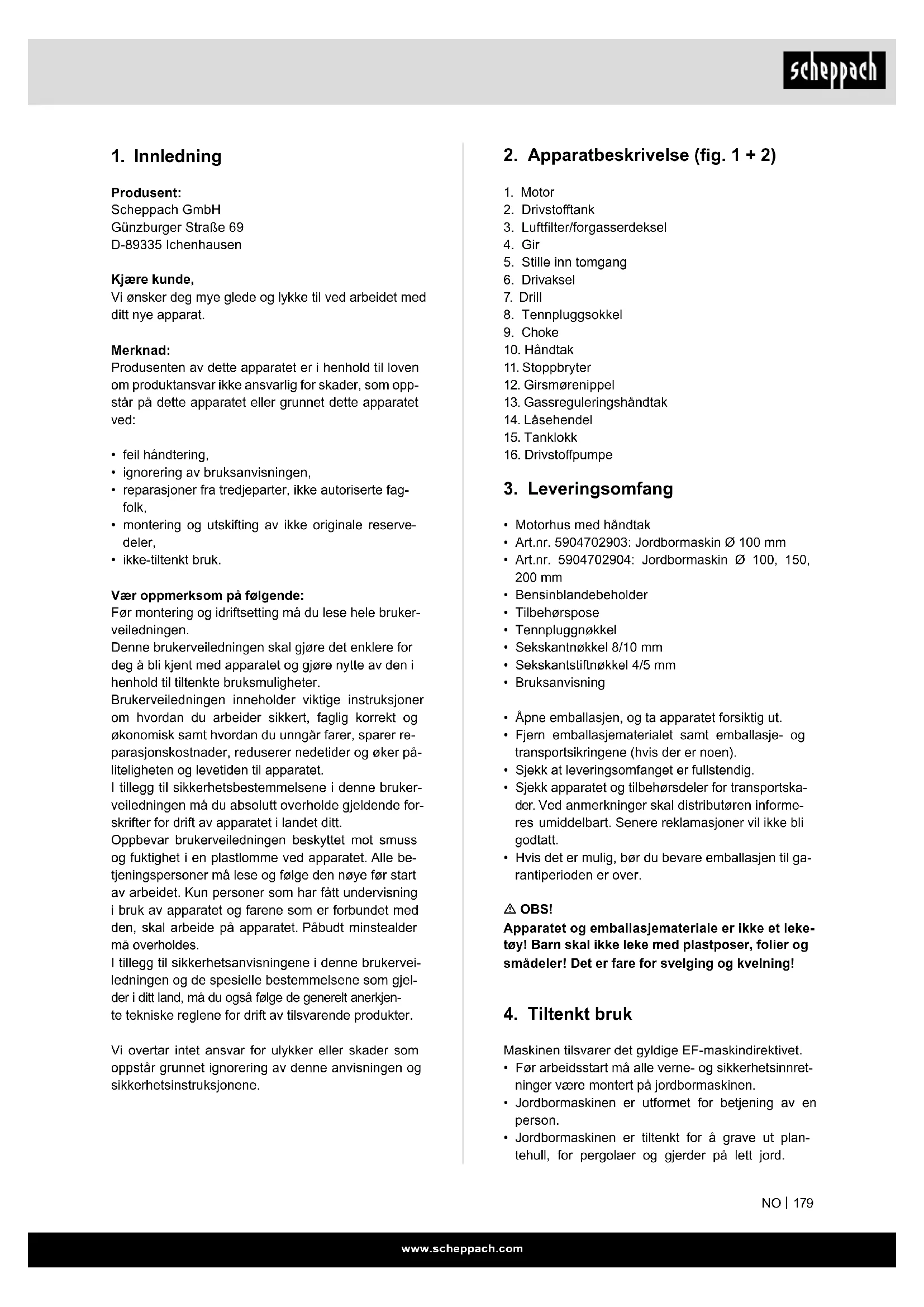

1. Innledning.... 179
2. Apparatbeskrivelse (fig. 1 + 2)....179
3. Leveringsomfang....179
4. Tiltenkt bruk.... 179
5. Sikkerhetsinstruksjoner....180
6. Tekniske data 182
7. Før igangsetting 183
8. Betjening 183
9. Rengjøring og vedlikehold....184
10. Lagring og transport.... 185
11. Kassering og gjenvinning.... 185
12. Feilhjelp 186
13. Samsvarserklæring 189

Side:

1. Innledning

Produsent:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Merknad:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• feil håndtering,
• ignorering av bruksanvisningen,
• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,
• montering og utskifting av ikke originale reserve- deler.
• ikke-tiltenkt bruk.

Vær oppmerksom på følgende:

Før montering og idriftsetting må du lese hele bruker-veiledningen.

Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter.

Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til apparatet.

I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av apparatet i landet ditt.

Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet. Kun personer som har fått undervisning i bruk av apparatet og farene som er forbundet med den, skal arbeide på apparatet. Påbudt minstealder må overholdes.

I tillegg til sikkerhetsanvisningene i denne brukerveiledningen og de spesielle bestemmelsene som gjelder i ditt land, må du også følge de generelt anerkjente tekniske reglene for drift av tilsvarende produkter.

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

2. Apparatbeskrivelse (fig. 1 + 2)

1. Motor
2. Drivstofftank
3. Luftfilter/forgasserdeksel
4. Gir
5. Stille inn tomgang
6. Drivaksel
7. Drill
8. Tennpluggsokkel
9. Choke
10. Håndtak
11. Stoppbryter
12. Girsmørenippel
13. Gassreguleringshåndtak
14. Låsehendel
15. Tanklokk
16. Drivstoffpumpe

3. Leveringsomfang

• Motorhus med håndtak
  • Art.nr. 5904702903: Jordbormaskin ∅ 100 mm
• Art.nr. 5904702904: Jordbormaskin ∅ 100, 150, 200 mm
  • Bensinblandebeholder
• Tilbehørspose
• Tennpluggnøkkel
• Sekskantnøkkel 8/10 mm
• Sekskantstiftnøkkel 4/5 mm

• Bruksanvisning

• Åpne emballasjen, og ta apparatet forsiktig ut.

• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader. Ved anmerkninger skal distributøren informeres umiddelbart. Senere reklamasjoner vil ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.

▲ OBS!

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

4. Tiltenkt bruk

Maskinen tilsvarer det gyldige EF-maskindirektivet.
- Før arbeidsstart må alle verne- og sikkerhetsinnretninger være montert på jordbormaskinen.
- Jordbormaskinen er utformet for betjening av en person.
- Jordbormaskinen er tiltenkt for å grave ut plantehull, for pergolaer og gjerder på lett jord.

Jordbormaskinen egner seg kun i begrenset grad til bruk på hard, steinete jord og jord fylt av røtter.

• Betjeningspersonen er ansvarlig for andre som måtte befinne seg i arbeidsområdet.
• Følg alle sikkerhets- og farehenvisninger på maskinen.
• Alle sikkerhet- og fareanvisninger på maskinen må være fullstendige og i god leselig stand.
• Maskinen må kun brukes i teknisk feilfri stand, samt brukes bestemmelserett, sikkerhets- og farebevisst med overholdelse av bruksanvisningen!
• Spesielt feil som kan påvirke sikkerheten må utbedres omgående (la utbedres)!
• Sikkerhets-, arbeids- og vedlikeholdsforskriftene til produsenten og målene som er spesifisert i de tekniske dataene, må overholdes.
• De aktuelle ulykkesforebyggende forskriftene og øvrige generelt anerkjente sikkerhetstekniske regler må følges.
• Maskinen skal kun brukes, vedlikeholdes eller repareres av personer som er kjent med dette og er informert om farene. Hvis man foretar endringer på maskinen på egen hånd, fraskriver produsenten seg alt ansvar for skader som følge av dette.
• Maskinen skal kun brukes for arbeid den er bygget for, og som er beskrevet i brukerhåndboken.
• Maskinen må kun brukes med original tilbehør og original verktøy til produsenten.

Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette. Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

Resterende risikoer:

Maskinen er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

Dessuten kan det, på tross av alle forholdsregler som treffes, finnes muligheter for ikke-åpenbare restfarer. Restrisikoen kan minimeres dersom "Sikkerhetshenvisninger" og "Forskriftsmessig bruk" samt bruksanvisningen sett under ett blir fulgt.

5. Sikkerhetsinstruksjoner

Advarsel

Les alle sikkerhetsinstruksjoner og anvisninger. Unnlatelse av å overholde sikkerhetsanvisningene og instruksene kan føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstruksjoner og anvisninger for framtiden.

Vær obs på følgende

• Les håndboken før start av maskinen.
• Bruk hørselsvern, vernebriller og hjelm.
• Bruk arbeidshansker.
• Bruk ulykkessikre sko.
• Det er forbudt å fjerne eller endre beskyttelse- og sikkerhetsanordninger.

- Røyking forbudt i arbeidsområdet.

- Ikke grip inn i roterende deler.

- Ikke bruk apparatet ved fuktighet.

- Advarsel mot utslyngede gjenstander.

- Advarsel mot elektrisk spenning.

- Forsiktig, ikke slipp ut avgass på lukkede områder.

- Bensin er brannfarlig og eksplosivt.

- Hold motoren vekk fra varme, gnister og flammer.

Farer og beskyttelsestiltak

• Menneskelig atferd, feil atferd. Du må alltid være konsentrert under alt arbeid.
• Inntrekking og innvikling av arbeidsklær.

- Vriboret kan feste seg i klesplagg, snorer og tråder og trekke dem inn.

- Bruk tettsittende klær, vernesko med festesåler og stålhette,

- OBS! i tilfelle usynlige fremmedlegemer.

- Tilbakeslag på grunn av vribor

• Det kan forekomme harde tilbakestøt på håndtakene i tilfelle steinete og hard jord og jord fylt av røtter.
• Unngå å bruke apparatet på steinete og hard jord og jord fylt av røtter.
• OBS! Hold godt i håndtaket, bruk vernetøy.

- Forbrenninger

• Berøring av eksos/hus kan forårsake brannskader.
• OBS! La motorenheten avkjøles. Bruk arbeidshansker.

• Avgassene fra maskinen kan være helseska-delige. Bruk kun motorenheten utendørs og regelmessig.
• OBS! Ta deg pauser under arbeidet.

- Elektrisk kontakt

- Berøring av tennpluggkontakten mens motoren er i gang kan føre til elektrisk støt.

- OBS! Berør aldri tennplugghetten eller tennpluggen mens motoren går.

- Hørselskader

- Lengre ubeskyttet arbeid med jordbormaskinen kan føre til hørselskader.

- OBS! Bruk prinsipielt hørselsvern.

- Brann, eksplosjon

- OBS! Røyking og bruk av åpen ild er forbudt under arbeid og påfylling av drivstoff.

- Utglidning, snubling eller at personer faller

- Du kan bli skadet på grunn av snubling på ustabilt underlag.

- OBS! Vær obs på hindre i arbeidsområdet. Sørg alltid for sikkert fotfeste og bruk glidesikre sko.

- Utslyngede røtter, steiner eller andre fremmedlegemer

- Under boring kan utslyngede steiner eller trestykker skade personer og dyr.

- OBS! Pass på at verken personer eller dyr oppholder seg i fareområdet og bruk riktig vernetøy, samt øye- og hørselsvern.

- Gi sikkerhetsanvisningene videre til alle personer som arbeider på maskinen. Personer som skal arbeide på maskinen, må før arbeidet lese bruksanvisningen, spesielt kapittelet Sikkerhetsanvisninger. Under arbeidet er det for sent. Dette gjelder spesielt for personell som arbeider på maskinen midlertidig, f.eks. under utrustning, vedlikehold.

- Vær obs på forholdene på og rundt i arbeidsområdet.

- Sørg for tilstrekkelig belysning i arbeids- og nær-området til maskinen.

- Arbeid aldri i lukkede eller dårlig ventilerte rom.

- Når motoren går, skal man være obs på avgasser. Disse kan være luktløse og usynlige.

- Sørg for sikkert fotfeste i dårlig vær, ulendt terreng eller i heng.

- Ved arbeider på maskinen må alle verneinnretninger og deksler være montert.

- Hold andre personer, særlig barn, unna arbeidsområdet.

- Hindre i alle tilfeller at fremmede personer kommer i berøring med maskinen.

- Vær oppmerksom og pass på hva du gjør. Gå til arbeidet med fornuft. Ikke bruk apparatet dersom du er ukonsentrert.

- Arbeid ikke på maskinen hvis du er trøtt eller er påvirket av alkohol, narkotika eller medikamenter.

- Driftspersoner må være minst 18 år gamle. Personer under opplæring må være minst 16 år gamle, men må kun arbeide på maskinen under tilsyn.

• Personer som arbeider med maskinen må ikke forstyrres.
• Oppbevar maskinen trygt slik at ingen kan skades av eller starte en maskin som ikke brukes.
• Bruk kun maskinen som tiltenkt.
• Ikke bruk apparatet der det er brann- eller eksplosjonsfare.
• Bruk passende arbeidstøy som ikke hindrer deg i arbeidet.
• Bruk hørselsvern og vernebriller under arbeidet.
• Bruk vernesko med stålhetter, stålsåler og gripeprofil.
• Bruk faste arbeidshansker.
• Sikkerhetsinnretninger på maskinen må ikke demonteres eller settes ut av drift.
• Gjennomfør omrustnings-, innstillings-, måle- og rengjøringsarbeider kun ved frakoblet motor.
• Installasjoner, reparasjoner og vedlikeholdsarbeid skal kun utføres av fagfolk.
• Alle beskyttelses- og sikkerhetsinnretninger må igjen monteres omgående etter at reparasjons- og vedlikeholdsarbeidene er fullført.
• Slå alltid av motoren for å utbedre feil.
• Vær oppmerksom på skadde deler og verneanordninger.
• Defekte deler må repareres eller skiftes ut av autoriserte fagarbeidere.
• Bruk kun originale reservedeler. Bruk av ikke-originale reservedeler kan lede til fare for personer eller materielle skader.
• Maskinen er kun ment for bruk for det tiltenkte bruksformålet. Brukeren alene er ansvarlig for feil anvendelse. Produsenten er ikke ansvarlig for feil bruk.

Sikkerhetsanvisninger for bensindrevne maskiner

• Forbrenningsmotorer utgjør en særlig fare under drift og tanking.
• Følg alltid advarslene og de oppførte sikkerhetsanvisningene.
• Død eller alvorlige skader kan oppstå ved unnlatelse av å følge anvisningene.
• Arbeid aldri i lukkede eller dårlig ventilerte rom: Når motoren går, skal man være obs på avgasser. Disse kan være luktløse og usynlige. Avgassene fra motoren inneholder giftig karbonmonoksid. Opphold i karbonmonoksidholdige omgivelser kan føre til bevisstløshet og død.
• Ikke bruk maskinen i nærheten av åpen flamme.
• Ikke røyk mens du fyller drivstoff.
• Ikke søl drivstoff under fylling.
• Lukk alltid tanklokket godt etter fylling.
• Berør aldri eksosutløpet når motoren er i gang (fare for forbrenning).

• Ikke berør tennpluggsokkelen mens motoren er i gang (elektrisk støt).

• La maskinen avkjøles før du utfører ombygninger eller reparasjoner og ta alltid ut tennpluggsokkelen.

• Ikke bruk bensin eller andre løsemidler til rengjøring. Eksplosjonsfare!

Fyll på drivstoff:

Merknad: Totaktsmotor, blandingsforhold 1:40

Følg alltid sikkerhetsanvisningene!

Vær forsiktig og varsom ved omgang med drivstoff.

• Kun ved avslått motor!
• Rengjør fyllområdenes omgivelser godt slik at det ikke kommer smuss inn i drivstoffblandingen eller oljetanken.
• Skru opp tanklokket og fyll på med drivstoffblanding eller sagkjedeolje til underkanten av påfylingsstussen.
• Fyll forsiktig på for ikke å søle ut drivstoffblandingen eller sagkjedeoljen.
• Skru tanklokket helt til igjen.
• Rengjør tanklokket og dets omgivelser etter tankingen og kontroller at det er tett!

Merknad:

For å danne drivstoff-oljeblandingen skal man alltid forhåndsblande de tiltenkte oljevolumene i halve drivstoffmengder og så tilføre resten av drivstoffmengden. Rist den ferdige blandingen godt før den tilføres jordbormaskinen.

Ut fra en overdreven sikkerhetsbevissthet er det ikke lurt å øke oljeandelen i totaktblandingen ut over det angitte blandingsforholdet. Det kan oppstå flere brannfarlige rester som belaster miljøet og tetter utløpskanalen i sylinderen samt støydemperen. Drivstofforbruket øker, og ytelsen reduseres.

Drivstoffflagring

Drivstoff kan bare lagres en begrenset periode. Drivstoff og drivstoffblandinger eldes på grunn av fordunsting, spesielt under påvirkning av høyere temperaturer. Lagret drivstoff og drivstoffblandinger kan føre til startproblemer og motorskader. Kjøp kun inn drivstoff til noen måneders bruk. Ved høyere temperaturer skal blandet drivstoff brukes i løpet av 6-8 uker.

Drivstoff skal kun lagres tørt, kjølig og sikkert i tillatte beholdere!

Unngå kontakt med hud og øyner!

Mineraloljeprodukter, også olje, dekker huden med fett. Ved gjentatt og forlenget kontakt tørker huden ut. Dette kan føre til ulike hudsykdommer. Ellers er allergiske reaksjoner kjent.

∅yekontakt med olje fører til irritasjon. Skyll fort det rammede øyet med rent vann i tilfelle øyekontakt.

Oppsøk lege i tilfelle vedvarende irritasjon!

Kontroller bensinledninger, tanklokk og drivstofftank for utette steder eller sprekker.

Apparatet må ikke settes i drift med slike skader.

Fyll aldri tanken mens motoren fortsatt er varm eller i gang.

Ikke fyll på tanken i nærheten av åpen flamme.

Bruksvarighet:

Under bruk av jordbormaskinen kan det oppstå blødninger i fingre, hender eller håndledd.

Symptomer som f.eks. innsovning av kroppsdeler, smerter, stikking, endringer av huden kan forekomme.

Søk legehjelp om slike symptomer forekommer.

Bruk egnede hansker og ta regelmessige pauser.

Ta godt vare på sikkerhetsinstruksjonene.

6. Tekniske data

Dimensjoner uten borL x B x H mm	540 x 310 x 370
Motortype 1-sylinder/2-takt
Maks. motoreffekt kW 1,3
Slagvolum ccm 51,7
Tomgangsturtall 1/min 3000
Maks. motorturtall 1/min 9600
Nominelt turtall bor 1/min 0-310
Vibrasjonsnivå i håndtaket m/s2	15,62
Drivstoff 90 oktans bensin
Tankinnhold I 1
Blandingsforhold mellom totakt-motorolje og drivstoff	1:40
Vekt kg 9,5

Med forbehold om tekniske endringer!

Støynivå L_pA	100,9 dB
Usikkerhet K_pA	3 dB
Lydeffektnivå L_WA	111,4 dB
Usikkerhet K_WA	3 dB

Begrens støyutviklingen og vibrasjoner til et minimum!

• Bruk kun feilfrie apparater.
• Vedlikehold og rengjør apparatet regelmessig.
• Tilpass arbeidsmäten til apparatet.
  • Overbelast ikke apparatet.
• Sørg for at apparatet blir kontrollert om nødvendig.
• Slå av apparatet när det ikke er i bruk.
• Bruk hansker.

7. Før igangsetting

Montering

Innsetting av jordbormaskinen (fig. 2)

• Legg motorhuset på en arbeidsbenk. Sett jordboret (7) på drivakselen (6). Pass på at begge hull ligger i flukt.
• Sett inn medbringerbolter (A).
• Sikre med splint (B) og bøy lett.

• Skru på tanklokket (15).
• Fyll drivstoffblandingen med en trakt.
• Vær oppmerksom på drivstoffets ekspansjon. Ikke fyll tanken helt.
• Skru på tanklokket (15) godt og rengjør området for ev. utkastet drivstoffblanding.

Drivstoffblanding

Jordbormaskinen har en totaktsmotor. Den drives av en drivstoffblanding av totakt-motorolje og drivstoff i et blandingsforhold på 1:40.

Bruk blyfri normalbensin med et oktantall på minst 91 som drivstoff. Motoren smøres med en blanding av høykvalitets totakt-motorolje.

Ikke bland drivstoffblandingen i tanken. Bruk den medleverte blandebeholderen eller en annen egnet beholder. Ha drivstoffblandingen i tanken først etter forblanding og god omrøring.

• Bruk kun ferskt, rent drivstoff. Vann eller urenheter i bensinen kan skade drivstoffsystemet.
• Fyll tanken i et godt ventilert området med avslått motor. Dersom motoren var i drift umiddelbart før fylling, må du først la den avkjøles. Fyll aldri opp tanken til motoren i en bygning der bensindamp kan nå flammer eller gnister.
• Bensin er ytterst brannfarlig og eksplosiv. Du kan få forbrenninger eller andre alvorlige skader i omgang med drivstoff.
• Slå av motoren og hold den vekk fra varme, gnister og flammer.
• Fyll kun drivstoff utendørs.
• Tørk opp bensin som har blitt sølt.

Choke (fig. 1)

Motoren startes ved å trekke i snoren (9).

Chokehendel (fig. 3)

Chokehendelen (C) lukker og åpner startluken i forgasseren. I stilling anrikes luft-bensinblandingen for kaldstaav motoren. Stillingen rukes til drift av motoren og start av den varme motoren.

Tomgang-innstillingsskrue (fig. 3)

Jordbormaskinens tomgang kan stilles inn med skruen (D). Er tomgangen stilt for høyt inn (borbittet dreies av seg selv i tomgang), kan man redusere tomgangen ved å dreie langsomt mot klokka.

OBS! Annet arbeid på forgasseren skal kun utføres av fagarbeidere.

8. Betjening

Før idriftsettelsen er det viktig at du kjenner og følger sikkerhetsanvisningene.

Under alt arbeid på jordboret skal du alltid slå av motoren, ta ut tennpluggen og bruke vernehansker. Jordbormaskinen skal kun startes etter komplett sammenmontering og kontroll.

OBS! Les sikkerhetsanvisningene grundig (se "Sikkerhetsanvisninger" og andre anvisninger for bensindrevne maskiner).

OBS! Bruk vernesko og tettsittende arbeidstøy for å unngå personskader.

Før idriftsettelsen er det viktig at du kjenner og følger sikkerhetsanvisningene.

• Følg nasjonale forskrifter under arbeidet hvis jordbormaskinen skal brukes på offentlige områder eller veier.
• Hold personer, barn og dyr unna fareområdet.
• Se etter og fjern ev. fremmedlegemer fra arbeidsflatene.
• Slå alltid av motoren när du forlater maskinen.
• Kontroller at jordbormaskinen går som det skal og er i driftssikker stand.
• Ikke arbeid alene. I nødstilfelle må noen være i nærheten.
• Hold jordbormaskinen fast med begge hendene när du arbeider.
• Sørg alltid for sikkert fotfeste, også under boringen.
• Ikke len deg for langt framover under arbeidet.
• Sørg for problemfri tomgang. Jordbormaskinen skal ikke gå på tomgang mens motoren er driftsvarm.
• Slå av motoren umiddelbart hvis du merker følbare endringer i oppførselen til apparatet.
• En driftsvarm jordbormaskin må ikke legges i tørt gress eller på brennbare gjenstander. (brannfare!)
• Bor jordhullet i flere avsnitt for å komme gjennom jordsmonnet.
• Trekk jordbormaskinen loddrett ut, ikke hell den!

• Sikre alltid borehullene ellers er det fare for per- sonskade!

• Bruk kun maskinen til å bore i jordsmonn.

• Annen bruk er ikke tillatt.

Start motoren:

• I kald tilstand skal chokehendelen (fig. 3 C) settes på.
• I varm tilstand skal chokehendelen (fig. 3 C) på.
• Betjen drivstoffpumpen (16) ved å trykke på den flere ganger til drivstoffet kan ses i pumpen.
• Sett stoppbryteren (11) i posisjonen "Start".
• Trekk i startsnoren (9) til du merker en motstand, så 2-3 ganger kraftig i snoren til motoren antennes.

OBS! Ikke trekk startsnoren ut med mer enn ca. 50 cm og før den langsomt tilbake for hånd. For en god start er det viktig å dra snoren raskt og kraftig ut.

• Chokehendel (fig. 3, C) på.
• Trekk igjen i startsnoren 2-3 ganger til motoren antennes og går på tomgang.
• OBS! Jordboret begynner först å dreie när gasshendelen betjenes.

Stoppe motor

Sett stoppbryteren (11) i posisjonen "Stopp".

Ved ny motorstart skal stoppbryteren (11) igjen settes i posisjonen "Start".

Kontroller før motoren startes:

• Drivstofftanken skal minst være halvfull
• tilstanden til drivstoffslangene
• de ytre skrueforbindelsene sitter godt
  • Jordboret må kunne bevege seg fritt

Arbeide

• Sett boret i arbeidsposisjon og betjen gassregule-ringshendelen (13).
• Reguler gassen iht. bakkens beskaffenhet for å komme optimalt i gang.
• Ved optimal bakkebeskaffenhet som tillater jevn arbeidshastighet, kan du läse gassreguleringshendelen (13) (i midtre gassposisjon) med läsehendelen (14) for å lette arbeidet.

9. Rengjøring og vedlikehold

Rengjøring

• Vi anbefaler at du rengjør apparatet direkte etter hver bruk.
• Rengjør apparatet regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til apparatet. Pass på at det ikke kan komme vann inn i maskinen.

Vedlikehold

Under alt arbeid på maskinen må tennpluggsokkelen og tennpluggen være tatt ut. (høyspenning)

Daglig før arbeidet begynner

Kontroller drivstofftankens og ledningenes tetthet. Kontroller festedeler, eksosutløpslokk, luftfilterlokk, girsmøring, at jordbormaskinen sitter riktig og betjeningselementenes funksjon.

Etter 20 driftstimer

Rengjør luftfilteret og kontroller tennpluggen.

Etter 100 driftstimer

Rengjør drivstofftanken og skift ut tennpluggen.

Etter 300 driftstimer

Skift ut luftfilteret.

Viktig informasjon ved en reparasjon:

Ved levering av jordbormaskiner for reparasjon må du være oppmerksom på at disse av sikkerhetsgrunner må sendes til servicestasjonen uten olje og bensin.

OBS!

Ikke røyk og ingen åpen flamme.

Eksplosjonsfare!

Luftfilter (fig. 4 - 5)

Regelmessig rengjøring av luftfilteret forhindrer funksjonsfeil i forgasseren.

Rengjør luftfilteret og skift ut luftfilterinnsatsen:

• Løsne skruen (E) på luftfilterhuset (3), ta av luftfilterhuset og kontroller.
• Skift ut skadet element.
• Fjern smuss fra innsiden av filterhuset med en ren, fuktig klut.
• Ta skumfilterinnsatsen (F) forsiktig av og kontroller den for skader, skift ev. ut.
• Rengjør skumfilterinnsatsen (F) i varmt såpevann. Skyll grundig med rent vann og la den tørke godt.

OBS!

Ikke bruk bensin eller rengjøringsløsemidler.

Eksplosjonsfare!

- Sett på skumfilterinnsatsen (F) og monter på luftfilterhuset igjen.

La ikke motoren gå uten luftfilterinnsats eller med ett som er skadet. Det kan oppstå motorskader. I dette tilfellet: Produsenten er ikke ansvarlig for skader som følger av dette; ansvaret ligger kun hos brukeren.

Tennplugg (fig. 6 - 7)

Eksosutløpet/huset blir svært varmt under drift. Vent til motoren er avkjølt.

Berør ALDRI den varme motoren.

• Demonter dekselet for tennpluggsokkelen (8) ved å fjerne skruen (G) med den vedlagte nøkkelen.
• Trekk av tennpluggsokkelen (H).
• Skru ut tennpluggen (I) og kontroller den.
• Kontroller isolatoren. Ved skader, som f.eks. sprekker eller rifter: Skift ut tennplugg (I).
• Rengjør tennpluggelektrodene med en stålbørste.
• Kontroller og still inn elektrodeavstanden. Avstand 0,75 mm.
• Skru inn tennpluggen (I) og trekk til med tennpluggnøkkelen.
• Sett tennpluggsokkelen (H) på tennpluggen (I).
• Montere (8) dekselet på tennpluggsokkelen.

• En løs tennplugg kan skade motoren ved å overopphete den.
• En for godt tilskrudd tennplugg kan skade gjenge-ne i sylinderhodet.

Produsenten er ikke ansvarlig for skader som resulterer av dette; risikoen ligger kun hos brukeren.

Sette inn/skifte ut sugehode (fig. 8)

Sugehodets filtfilter (J) kan tettes igjen under bruk. For å garantere problemfri drivstofftilførsel til forgasseren skal sugehodet skiftes ut én gang i kvartalet.

Skift ut sugehodet ved å trekke det med en vaier med krok gjennom tanklokkåpningen.

Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer.

Slitedeler*: Tennplugg, bor

10. Lagring og transport

Transport

Før transport eller lagring innendørs, la maskinens motor avkjøles for å unngå brannskader og eliminere risikoen for brann.

Bær kun jordbormaskinen etter håndtaket. Ikke berør huset (forbrenningsfare).

Skal jordbormaskinen fraktes med kjøretøy, må du passe på at det ligger i riktig stilling.

For en transport skal drivstofftanken (2) tømmes slik at det ikke er rester igjen.

Lagring

Ikke lagre en jordbormaskin lengre enn 30 dager uten å gå gjennom følgende trinn.

Følg rengjørings- og vedlikeholdsanvisninger før apparatet lagres!

Skal jordbormaskinen lagres mer enn 30 dager, må den forberedes. Ellers fordunster drivstoffet i forgasseren og etterlater et gummiaktig bunnbelegg. Dette kan vanskeliggjøre starten og føre til dyre reparasjoner.

• Ta drivstofftanklokket langsomt av for å avlaste mulig trykk i tanken. Tøm tanken forsiktig.
• Start motoren og la den gå til den stopper for å fjerne drivstoffet fra forgasseren.
• La motoren avkjøles (ca. 5 minutter).
• Fjern tennpluggen.
• Hell 1 teskje ren totaktsolje inn i forbrenningsrommet. Trekk flere ganger langsomt i startsnoren for å belegge de interne komponentene. Skru inn tennpluggen igjen.
• Oppbevar jordbormaskinen på et tørt sted, langt unna mulige antenningskilder, f.eks. ovn, vannko- ker med gass, gasstørker osv.

• Fjern tennpluggen.
• Trekk raskt i startsnoren for å fjerne overskuddsolje fra forbrenningsrommet.
• Rengjør tennpluggen og pass på at pluggen har riktig elektrodeavstand, eller sett inn ny tennplugg med riktig elektrodeavstand.
• Forbered jordbormaskinen til drift.
• Fyll tanken med riktig drivstoff-/oljeblanding.

11. Kassering og gjenvinning

Du kan finne ut hvordan du kasserer det gamle apparatet hos din kommune- eller byadministrasjon.

Drivstoff og oljer

• Før kassering av apparatet må drivstofftanken og motoroljebeholderen tømmes!
• Drivstoff og motorolje skal ikke kastes i husholdningsavfall eller avløp, men må samles inn eller kasseres separat!

- Tomme olje- og drivstoffbeholdere skal kasseres på en miljøvennlig måte.

1. Feilhjelp

Feil Mulig årsak Avhjelp
Motoren starter ikke	1. Tennpluggkabel løs2. Ingen drivstoff eller gammelt drivstoff3. Spjeldlukehendelen ikke i korrekt startstilling4. CHOKEN ikke i PÅ-stilling5. Blokkert drivstoffledning6. Tennplugg forurenset7. Motor våt	1. Fest tennpluggkabelen godt til tenn-pluggen2. Etterfyll med rent, ferskt drivstoff3. Sett spjeldhendelen i startposisjon4. Ved kaldstart må spjeldet ligge ved choken5. Rengjør drivstoffledningen6. Rengjør, juster spalten eller skift ut tennpluggen7. Vent noen minutter før ny start
Motoren går rykkvist	1. Tennpluggkabel løs2. Maskinen går på CHOKEN3. Blokkert drivstoffledning eller forter-sket drivstoff4. Ventilering tilstoppet5. Vann eller smuss i drivstoffsystemet6. Skittent luftfilter	1. Koble tennpluggkabelen trygt til2. Sett chokehendelen på AV3. Rengjør drivstoffledningen. Fyll tanken med rent, ferskt drivstoff4. Rengjør ventilasjonen5. Tøm drivstofftanken. Etterfyll med ferskt drivstoff6. Rengjør luftfilteret eller skift det ut.
Motor overopphetet	1. For lite olje i motoren2. Tilsmusset luftfilter3. Luftstrømmen begrenset	1. Fyll riktig drivstoff-oljeblanding i tanken2. Rengjør luftfilteret eller skift det ut.3. Ta ut viftehuset og rengjør det
Motoren stopper ikke når spjeldet står på STOP, eller motorturtallet økes ikke når spjeldet er justert	Smuss på spjeldgiret Fjern smussen

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjons-

feil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Takuu FI
