EB1700 - Borrmaskin SCHEPPACH - Gratis bruksanvisning och manual

Produkttyp	Motorbortningsmaskin (jordborr)
Märke	Scheppach
Modell	EB1700
Mått (L x B x H)	540 x 310 x 370 mm
Vikt	9,5 kg
Motortyp	Encylindrig, 2-takt
Cylindervolym	51,7 cm³
Maximal effekt	1,3 kW
Tomgångsvarvtal	3000 varv/min
Maximalt motorvarvtal	9600 varv/min
Nominellt borrvarvtal	0 - 310 varv/min
Tankvolym	1 L
Bränsletyp	Blyfri bensin 90 oktan
Blandningsförhållande (2T-olja / bensin)	1:40
Vibrationsnivå (handtag)	15,62 m/s²
Ljudtrycksnivå (L_pA)	100,9 dB (osäkerhet 3 dB)
Ljudeffektnivå (L_WA)	111,4 dB (osäkerhet 3 dB)
Huvudanvändning	Borra hål i marken (planteringar, staket, pergolor) för lätta jordar
Säkerhetsutrustning	Glasögon, hjälm, hörselskydd, antivibrationshandskar, säkerhetsskor
Löpande underhåll	Rengöring av luftfilter, kontroll av tändstift, bränsletömning vid långtidsförvaring
Slitdelar	Tändstift, borr

Vanliga frågor - EB1700 SCHEPPACH

Hur startar man motorn på jordborren EB1700?

För kallstart, ställ startspaken i OFF-läge, pumpa bränsle tills du ser bränsle, sätt stoppomkopplaren på Start, dra sedan kraftigt i startsnöret 2-3 gånger. Efter en kort start, flytta spaken till ON-läge och dra igen.

Vilken är rätt bränsleblandning för EB1700?

Blandningsförhållandet är 1:40 (2-taktsolja / blyfri bensin 90 oktan). Använd en blandningsbehållare, skaka väl innan du häller i tanken.

Varför startar inte motorn?

Kontrollera tändstiftskabeln, att det finns färskt bränsle, startspakens läge och att omkopplaren står på Start. Om motorn är dränkt, vänta några minuter innan du försöker igen.

Hur underhåller man luftfiltret?

Var 20:e drifttimme, rengör luftfiltret. Skruva av höljet, ta ut skumelementet, tvätta det i varmt såpvatten, skölj och torka. Använd aldrig bensin eller lösningsmedel.

Vilket borr ska användas med jordborren?

EB1700 levereras med 100 mm jordborr och kan acceptera diametrar på 100, 150 och 200 mm (ref. 5904702903 och 5904702904). Sätt in borret i drivaxeln och fäst det med spindeln och sprinten.

Hur transporterar och förvarar man maskinen?

Låt motorn svalna före transport. Bär den i handtagen. Vid förvaring längre än 30 dagar, töm tanken, låt motorn gå tills den stannar, ta bort tändstiftet, häll 1 tesked 2T-olja i cylindern och förvara på torr plats.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid glasögon, hjälm, hörselskydd, antivibrationshandskar och säkerhetsskor. Håll människor och djur på avstånd. Arbeta inte i slutna utrymmen på grund av avgaser. Stäng av motorn före allt underhåll.

Hur byter man tändstiftet?

Vänta tills motorn svalnat. Ta bort kontaktskyddet, koppla bort kontakten, skruva loss tändstiftet. Kontrollera isolatorn, rengör elektroderna, justera gapet till 0,75 mm. Montera tillbaka och dra åt måttligt.

Vad gör man om jordborren överhettas?

Kontrollera oljenivån i blandningen (förhållande 1:40), rengör luftfiltret och ta bort smuts från fläkthuset. Om problemet kvarstår, låt en fackman kontrollera.

Kan jordborren användas på hård eller stenig mark?

Nej, EB1700 är designad för lätta jordar. På hård, stenig eller rotrik mark kan skakningar/studsar uppstå. Undvik sådan terräng för din säkerhet och för att inte skada maskinen.

BRUKSANVISNING EB1700 SCHEPPACH

Förklaring av symbolerna

	Lås bruksanvisningen.
	Se till att läsa, förstå och följa all varningsinformation
	Använd hjälm, hörsel- och synskydd.
	Bär alltid säkerhets- och vibrationssäkra handskar vid användning av maskinen.
	Bär alltid halksäkra säkerhetsskor med snittskydd vid användning av maskinen.
	Avgaserna är giftiga. Använd därför inte motorn i oventilerade utrymmen.
	Det är förbjudet med öppna fönster i arbetsutrymmet!
	Håll obehöriga personer borta från maskinen.
	Fara till följd av delar som slungas ut när motorn kör.Håll alltid ett säkerhetsavständ.
	Fara för varma ytor - risk för brännskador
	Garanterat Ljude ekt
	Påfyllningsöppning för bränsle.
	Choke
	Produkten uppfyller kraven i gällande europeiska direktiv.

Innehållsförteckning:

1. Inledning.... 159
2. Beskrivning av maskinen (bild 1 + 2)....159
3. Leveransomfattning.... 159
4. Ändamålsenlig användning....160
5. Säkerhetsanvisningar.... 160
6. Tekniska Data....162
7. Innan utrustningens uppstart 163
8. Använda maskinen....163
9. Rengöring och Underhåll 164
10. Förvaring och Transport.... 165
11. Omhändertagande och återvinning 166
12. Felsökning.... 166
13. Försäkran om överensstämmelse.... 189

Sida:

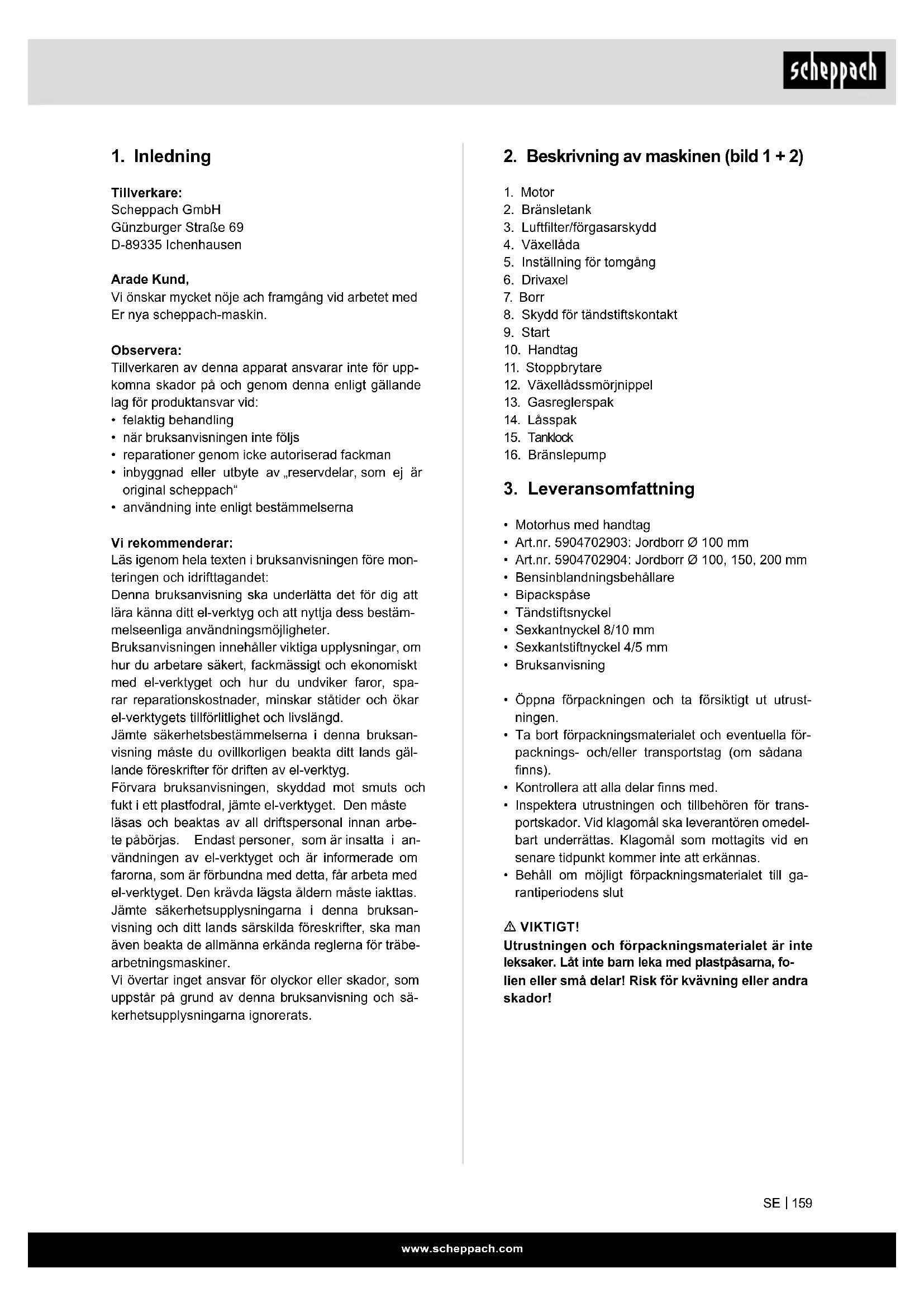

1. Inledning

Tillverkare:

Scheppach GmbH

Vi önskar mycket nöje ach framgång vid arbetet med Er nya scheppach-maskin.

Observera:

Tillverkaren av denna apparat ansvarar inte för uppkomna skador på och genom denna enligt gällande lag för produktansvar vid:

• felaktig behandling
• när bruksanvisningen inte följs
• reparationer genom icke autoriserad fackman
• inbyggnad eller utbyte av „reservdelar, som ej är original scheppach“
• användning inte enligt bestämmelserna

Vi rekommenderar:

Läs igenom hela texten i bruksanvisningen före monteringen och idrifttagandet:

Denna bruksanvisning ska underlätta det för dig att lära känna ditt el-verktyg och att nyttja dess bestämmelseenliga användningsmöjligheter.

Bruksanvisningen innehåller viktiga upplysningar, om hur du arbetare säkert, fackmässigt och ekonomiskt med el-verktyget och hur du undviker faror, sparar reparationskostnader, minskar ståtider och ökar el-verktygets tillförlitlighet och livslängd.

Jämte säkerhetsbestämmelserna i denna bruksanvisning måste du ovillkorligen beakta ditt lands gällande föreskrifter för driften av el-verktyg.

Förvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jämte el-verktyget. Den måste läsas och beaktas av all driftspersonal innan arbete påbörjas. Endast personer, som är insatta i användningen av el-verktyget och är informerade om farorna, som är förbundna med detta, får arbeta med el-verktyget. Den krävda lägsta åldern måste iaktas. Jämte säkerhetsupplysningarna i denna bruksanvisning och ditt lands särskilda föreskrifter, ska man även beakta de allmänna erkända reglerna för träbearbetningsmaskiner.

Vi övertar inget ansvar för olyckor eller skador, som uppstår på grund av denna bruksanvisning och säkerhetsupplysningarna ignorerats.

2. Beskrivning av maskinen (bild 1 + 2)

1. Motor
2. Bränsletank
3. Luftfilter/förgasarskydd
4. Växellåda
5. Inställning för tomgång
6. Drivaxel
7. Borr
8. Skydd för tändstiftskontakt
9. Start
10. Handtag
11. Stoppbrytare
12. Växellådssmörjnippel
13. Gasreglerspak
14. Låsspak
15. Tanklock
16. Bränslepump

3. Leveransomfattning

• Motorhus med handtag
  • Art.nr. 5904702903: Jordborr ∅ 100 mm
  • Art.nr. 5904702904: Jordborr ∅ 100, 150, 200 mm
  • Bensinblandningsbehållare
• Bipackspåse
  • Tändstiftsnyckel
  • Sexkantnyckel 8/10 mm
  • Sexkantstiftnyckel 4/5 mm

• Bruksanvisning

• Öppna förpackningen och ta försiktigt ut utrustningen.

• Ta bort förpackningsmaterialet och eventuella förpacknings- och/eller transportstag (om sådana finns).
• Kontrollera att alla delar finns med.
• Inspektera utrustningen och tillbehören för transportskador. Vid klagomål ska leverantören omedelbart underrättas. Klagomål som mottagits vid en senare tidpunkt kommer inte att erkännas.
• Behåll om möjligt förpackningsmaterialet till garantiperiodens slut

⚠ VIKTIGT!

Utrustningen och förpackningsmaterialet är inte leksaker. Låt inte barn leka med plastpåsarna, folien eller små delar! Risk för kvävning eller andra skador!

4. Ändamålsenlig användning

Maskinen uppfyller kraven i gällande EG-maskindi-rektiv.

• Före idrifttagning måste alla skydds- och säkerhetsanordningar vara monterade på jordborren.
• Jordborren är avsedd att användas av en person.
• Jordborren är avsedd att användas till grävning av hål för plantering, pergola och staket i lätt jord. Jordborren kan endast begränsat användas på hård, stenig och genomväxt mark.
• Personen som använder maskinen ansvarar för andra som vistas i arbetsområdet.
• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.
• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.
• Använd bara maskinen i tekniskt felfritt skick och enligt bestämmelserna. Var säkerhetsmedveten och ansvarsfull och följ bruksanvisningen!
• Särskilt störningar som kan påverka säkerheten måste omgående åtgärdas (eller lämnas in för reparation)!
• Tillverkarens säkerhets-, arbets-och underhållsföreskrifter samt de mätt som anges i tekniska data måste beaktas.
• Gällande arbetarskyddsföreskrifter och övriga, allmänt erkända säkerhetstekniska regler måste beaktas.
• Maskinen får endast användas, underhållas och repareras av behöriga personer som är förtrogna med detta och som är informerade om riskerna. Tillverkaren tar inget ansvar för skador som uppstätt genom egenmäktiga förändringar av maskinen.
• Maskinen får endast användas för arbeten som den är konstruerad för och som beskrivs i bruksanvisningen.
• Maskinen får endast användas med originaltillbehör och original-verktyg från tillverkaren.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar.

Observera att vår utrustning inte har utformats för att användas i kommersiell, handels- eller industriell användning. Vår garanti upphör att gälla om utrustningen används i kommersiell, handels- eller industriell verksamhet eller för motsvarande ändamål.

Kvarstående risker:

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Likväl kan enstaka kvarstående risker uppträda vid arbete. Dessutom kan det trots alla vidtagna skyddsåtgärder kvarstå uppenbara resterande risker.

Resterande risker kan minimeras om Säkerhetsanvisningar och Ändamålsenlig användning samt bruksanvisningen som helhet följs.

Läs alla säkerhetsanvisningar och instruktioner. Om du inte följer säkerhetsanvisningarna och instruktionerna kan det orsaka elstötar, bränder och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och instruktioner för framtida bruk.

Tänk på följande

• Läs handboken före idrifttagning
• Använd hörselskydd, skyddsglasögon och hjälm
• Använd arbetshandskar
• Använd halksäkra skor

- Det är förbjudet att avlägsna och att ta bort maskinens skydds- och säkerhetsanordningar

• Rökförbud i arbetsområdet

• Rör inte roterande delar

• Rör inte varma delar

- Håll obehöriga personer på avstånd

- Använd inte anordningen vid väta

- Varning för föremål som kan slungas ut

• Varning för elektrisk spänning

- Se till att inte släppa ut avgaser i ett slutet utrymme

- Bensin är brandfarligt och explosivt

- Håll motorn borta från värme och gnistor

Faror och skyddsåtgärder

• Mänskligt beteende, felförhållanden Behåll full koncentration vid allt arbete.
• Indragning och inrullning av arbetskläder.

- Borrsnäckan kan fatta tag och dra i kläder, snören eller trådar.

- Bär tätt sittande kläder, säkerhetsskor med greppande sula och stålhätta,

- Bär hårnät om du har långt här.

- Observera! För icke-synliga främmande föremål.

- Rekyl från borrsnäckan

• Steniga, hårda eller mycket genomväxt markförhållanden kan ge upphov till stark rekyl i handtagen.
• Undvik att bearbeta steniga, hårda och mycket genomväxta markförhållanden.
• Observera! Håll i handtag och bär skyddskläder.

- Brännskador

• Beröring av utlopp/hus kan leda till brännskador.
• Observera! Låt motorn svalna. Bär arbetshandskar

- Kontakt, inandning

• Maskinens avgaser är hälsovådliga. Använd motorn endast utomhus och låt
• Observera! den vila regelbundet.

- Elektrisk Kontakt

• Vid beröring av tändstiftskontakten kan det uppstå elektriska stötar om motorn kör.
• Observera! Vidrör aldrig stiftkontakten eller tändstiftet när motorn kör.

- Hörselskador

• Längre tids oskyddad arbete med jordborren kan leda till hörselskador.
• Observera! Ta för vana att alltid använda hörselskydd.

- Brand, Explosion

• Bränsleblandningen i maskinen är brandfarlig.
• Observera! Under arbete och tankning är rökning och öppen eld förbjudet.

• På ostabila underlag kan det uppstå personskada till följd av snubbling.
• Observera! Se upp för hinder i arbetsområdet. Se till att du står säkert och bär halkfria skor.

- Växtdelar, stenar eller annat främmande material som slungas ut

• Vid borrning kan stenar eller träbitar som slungas ut skada människor och djur.

• Observera! Se till att varken personer eller djur uppehåller sig i riskområdet och bär motsvarande skyddskläder samt ögon- och hörselskydd.

• Överlämna säkerhetsanvisningarna till alla som arbetar med maskinen. Personal som ansvarar för arbetet med maskinen måste innan arbetet påbörjas ha läst bruksanvisningen, och särskilt kapitlet Säkerhetsinformation. Under själva arbetet är det redan för sent. Detta gäller i synnerhet för personal som använder maskinen intermittent, t.ex. vid förberedelser och underhåll.

• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.
• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.
• Beakta miljöförhållandena på arbetsplatsen.
• Se till att ha god belysning i arbetsområdet och dess omgivning.
• Arbeta inte i slutna eller dåligt ventilerade utrymmen.
• Tänk på de avgaser som bildas när motorn kör, som kan vara luktfria och osynliga.
• Se upp för ändrade värdeförhållanden, ojämna underlag och att du står stabilt under arbetet.
• Alla skyddsanordningar och täckskydd måste vara monterade när du arbetar med maskinen.
• Håll andra personer borta, och särskilt barn, borta från arbetsområdet.

• Förhindra att obehöriga kommer i kontakt med ma- skinen.

• Se till att inga barn kommer åt maskinen också när den inte används.

• Var alltid uppmärksam och koncentrerad på arbetet. Använd sunt förnuft i arbetet. Använda inte maskinen när du är okoncentrerad.
• Arbeta inte med maskinen om du är trött eller påverkad av alkohol, droger eller mediciner.
• Användaren måste vara minst 18 år. Lärlingar måste arbeta under uppsikt och vara minst 16 år.
• De personer som arbetar med maskinen får inte distraheras.
• Förvara maskinen säkert så att ingen kan vålla skada på den stående maskinen eller försätta den i drift.
• Använd maskinen endast enligt föreskriven användning.
• Använd inte maskinen där det finns risk för brand eller explosion.
• Bär ändamålsenliga arbetskläder som inte hindrar dig i ditt arbete.
• Bär hörselskydd och skyddsglasögon under arbetet.
• Bär säkerhetsskor med stålhätta, stålsulor och greppande profil.
  • Bär fasta arbetshandskar.
• Säkerhetsanordningarna på maskinen får inte monteras bort eller göras obrukbara.
• Kompletterings-, inställnings-, mät- och rengöringsarbeten får utföras endast med avstängd motor. .
• Installationer, reparationer och underhåll får utföras endast av fackpersonal.
• Alla skydds- och säkerhetsanordningar måste omedelbart sättas tillbaka efter avslutat reparations- och underhållsarbete.
• Stäng av motorn innan du åtgärdar problem.
• Observera skadade delar och skyddsanordningar.
• Defekta delar måste repareras eller bytas av en auktoriserad verkstad.
• Använd endast originalreservdelar.
• Användning av icke-original reservdelar kan medföra fara för personen eller leda till egendomsskada.
• Maskinen får endast användas för avsedd användning.
• Användaren ansvarar själv för felaktig användning. Vid felaktig användning är tillverkaren inte ansvarig.

Säkerhetsinformation för bensindrivna maskiner

• Förbränningsmotorer utgör under drift och vid tankning en särskild risk.
• Observera alltid varningsinformation och annan säkerhetsinformation.
• Om dessa inte följs kan det orsaka allvarliga eller livshotande skador

• Arbeta inte i slutna eller dåligt ventilerade utrymmen:

• Tänk på de avgaser som bildas när motorn kör, som kan vara luktfria och osynliga. Avgaserna från motorn innehåller giftig kolmonoxid. Vistelse i kolmonoxidhaltiga omgivningar kan leda till medvetslöshet och dödsfall.

• Använd inte apparaten i närheten av öppen eld.
• Rök inte vid tankning.
• Spill inget bränsle vid tankning
• Stäng alltid tankluckan ordentligt efter tankningen.
• Vidrör aldrig avgasröret när motorn kör (risk för brännskador)
• Vidrör inte tändstiftskontakten när motorn kör (risk för elektrisk stöt)
• Låt maskinen svalna innan du utför några ändringar eller reparationer, och ta alltid bort tändstiftskontakten.
• Använd inte bensin och lösningsmedel för rengöring. Explosionsrisk!

Fyll på bränsle:

Information: Tvåtaktsmotor, blandningsförhållande 1:40

Följ alltid säkerhetsinformationen!

Hantering av bränsle ska ske med största försiktighet.

• Endast när motorn är avstängd!
• Rengör området kring påfyllningsdelarna ordentligt, så att ingen smuts kan tränga in i bränsleblandnings- eller oljetanken.
• Skruva loss tanklocket och fyll på bränsleblandning och sågkedjeolja upp till påfyllningsstossens nedre kant.
• Fyll på försiktigt så att du inte spiller någon bränsleblandning eller sågkedjeolja.
• Skruva fast tanklocket igen tills det tar stopp.
• Rengör tanklocket och det omgivande området och kontrollera tätheten!

Information:

För framställning av bränsleoljeblandningen ska alltid halva oljemängden och halva bränslemängden blandas först, varefter den återstående bränslemängden hålls på. Innan du fyller på blandningen i jordborren ska den färdiga blandningen skakas ordentligt.

Det är inte tillrådligt att genom ett överdrivet säkerhetsmedvetande tillreda en större mängd olja i tvåtaktsblandningen i förhållande till angivet blandningsförhållande, eftersom detta leder till mer förbränningsrester som förorenar miljön och täpper till avgaskanalen i cylindern och ljuddämparen. Vidare stiger bränsleförbrukningen och prestandan minskar.

Förvaring av bränsle

Bränsle kan förvaras under begränsad tid. Bränsle och bränsleblandningar åldras genom avdunstning och särskilt under inflytande av högre temperatur. Bränsle och bränsleblandningar som förvarats för länge kan välla startproblem och motorskador.

Köp endast så mycket bränsle som går åt under de kommande månaderna. Bränsle som blandats vid högre temperaturer ska förbrukas inom 6-8 veckor.

Bränsle ska endast förvaras i godkända behållare, torrt och säkert!

Undvik hud- och ögonkontakt!

Mineraloljeprodukter, och även olja, torkar ut huden. Vid upprepad och långvarig kontakt torkar huden ut. Det kan leda till olika hudsjukdomar. Det finns dessutom hög risk för att drabbas av allergisk reaktion. Ögonkontakt med olja leder till irritation. Spola ögonen genast med rent vatten i håndelse av ögonkontakt. Vid ihållande irritation, uppsök snarast en läkare!

Kontrollera bensinledningar, tankskydd och bränsletank beträffande otäta förhållanden och sprickor.

Apparaten får med sådana skador inte tas i drift.

Tanka inte maskinen om motorn fortfarande är varm eller medan den är igång.

Tanka inte maskinen i närheten av öppen eld.

Funktionstid:

Användning av jordborren kan leda till blödningsstörningar i fingrar, händer eller handleder.

Symptom som t.ex. Domnande kroppsdelar, smärta, stickningar, hudförändringar kan uppträda.

Om dess symptom fastställs, uppsök läkare.

Använd lämpliga handskar och pausa regelbundet.

Förvara säkerhetsanvisningen på ett säkert sätt.

6. Tekniska Data

Mätt utan borrL x T x H mm	540 x 310 x 370
Motordata: 1 cylinder/2-takt
Max. motoreffekt kW 1,3
Kapacitet ccm 51,7
Tomgångsvarvtal 1/min 3000
max. motorvarvtal 1/min 9600
Märkvarvtal borr 1/min 0-310
Vibrationsnivån på handtaget m/s ^2	15,62
Bränsle	Bensin 90Oktan
Tankvolym I 1
Blandningsförhållande hos 2-taktsmotorolja och bränsle	1:40
Vikt kg 9,5

Reservation för tekniska ändringar!

Ljudtrycksnivå L_pA	100,9 dB
Osäkerhet K_pA	3 dB
Ljudeffektnivå L_WA	111,4 dB
Osäkerhet K_WA	3 dB

Minska bullret och vibrationer till ett minimum!

• Använd endast utrustning som är i perfekt skick.
• Underhåll och rengör utrustningen regelbundet.
• Anpassa ditt sätt att arbeta till utrustningen.
• Överbelasta inte utrustningen.
• Få utrustningen kontrollerad om det behövs.
• Stäng av utrustningen när den inte används.
• Bär handskar.

7. Innan utrustningens uppstart

Montering

Av förpackningstekniska skäl är din maskin inte komplett monterad!

⚠ Se Upp!

Montera klart hela maskinen innan idrifttagning!

Börja använda jordborren (fig. 2)

• Placera motorhuset på en arbetsbänk med jordborren (7) på drivaxeln (6), så att båda hålen är i linje.
  • Sätt in medbringarskruven (A).
• Säkra med saxpinnen (B) och bocka den lätt.

Tanka bild 1

• Skruva loss tankluckan (15).
- Fyll på bränsleblandningen med hjälp av en tratt.
- Tänk på att bränsle expanderar och att du därför inte fyller tanken helt.
- Skruva fast tankluckan (15) ordentligt och torka rent i omgivande område från eventuell utspilld bränsleblandning.

Bränsleblandning

Jordborren har en tvåtaktsmotor. Drivning från en bränsleblandning på 1:40 av tvåtaktsmotorolja och bränsle.

Som bränsle krävs blyfri normal bensin med ett ok- tantal på minst 91. Smörjning av motorn sker genom blandning av en tvåtaktsmotorolja av hög kvalitet.

Blanda inte bränsle i tanken. Använd för detta ändamål det medföljande blandningskärlet eller en annan lämplig behållare. Först efter förblandningen och grundlig omrörning kan bränsleblandningen tillsättas tanken.

• Använd endast färskt, rent bränsle. Vatten eller orenheter i bensinen skadar bränslesystemet.

• Tanka i ett väl ventilerat utrymme med motorn avstängd. Om motorn varit i drift strax innan ska du låta den svalna. Tanka aldrig motorn i en byggnad där det kan uppkomma bensinångor, lågor eller gnistor.

• Bensin är ytterst brandfarligt och explosivt. Det finns risk för brännskador och andra allvarliga skador vid hantering av bränsle.

• Stäng av motorn och håll den borta från värme och gnistor och öppen eld.
  • Tanka endast utomhus.
  • Torka omedelbart upp bensinspill.

Start (bild 1)

Motorn startar när du drar i vajern (9).

Chokereglage (bild 3)

Chokereglaget (C) stänger och öppnar startspjället i förgasaren. I position Merikas luft-bränsleblandningen för kallstart av motorn (den blir fetare). Positionen Envänds för drift av motorn och för start av varm motor.

Tomgångsinställningsskruv (bild 3)

Med skruven (D) går det att ställa in jordborrens gas. Om gas är något för högt inställd (borrsatsen vrider sig av sig själv under tomgång), kan den sänkas genom att du vrider moturs.

Observera! Annat arbete på förgasaren får endast utföras av en auktoriserad verkstad.

8. Använda maskinen

Före idrifttagning är det viktigt att du läser och följer säkerhetsinformationen.

Stäng alltid av motorn vid allt arbete på jordborren, dra ut tändstift och bär skyddshandskar. Jordborren får inte startas förrän efter komplett ihopmontering och kontroll.

OBSERVERA! Läs säkerhetsinformationen noggrant (se "Säkerhetsinformation" och övrig information om bensindrivna maskiner).

Observera! Använd säkerhetsskor och tätt sittande arbetskläder för att undvika personskada.

Före idrifttagning är det viktigt att du läser och följer säkerhetsinformationen.

• Följ nationella bestämmelser vid arbete, när du använder jordborren på allmän platser eller vägar.
• Håll andra personer, barn och djur borta från riskområdet.
• Rensa arbetsytan från främmande föremål.
• När du lämnar maskinen ska motorn alltid vara avstängd.
• Kontrollera jordborren beträffande funktion och driftsäkerhet.
• Arbeta inte på egen hand. Det måste finnas någon i närheten om det skulle uppstå en nödsituation.
• Håll jordborren med båda händerna under arbetet.
• Se till att du står säkert, också under själva borrningen.

• Böj dig inte alltför mycket framåt under arbetet.

• Se till att tomgångsförhållandena är korrekta. Jordborren vrids inte runt med driftsvarm motor på tomgång.

• Stäng genast av motorn om du observerar ändrade driftförhållanden.
• Den uppvärmda jordborren får inte ställas på torrt gräs eller på lättantändligt material. (Brandrisk!)
• Borra jordhålet i flera omgångar för att komma igenom jorden.
• Gräv vertikalt, inte snett, med jordborren!
• Säkra alltid borrhålen för att undvika risk för skador!
• Kör skruven genom hål i marken.
• Annan användning är inte tillåten.

Starta motorn:

• Ställ chokereglaget i kallt tillstånd (fig. 3; C) till
• Ställ chokereglaget i varmt tillständ (fig. 3; C) till
• Manövrera bränslepumpen (16) genom att trycka flera gånger tills att bränsle syns i pumpen.
• Ställ stoppbrytaren (11) i läget "Start".
• Dra lätt i startvajern (9) tills du känner ett lätt motständ, och dra sedan kraftigt i vajern 2 - 3 gånger tills att motorn kortvarigt tänds.

OBSERVERA!: Dra inte ut startkabeln mer än ca 50 cm, och för tillbaka den långsamt för hand. För ett bra startförhållande är det viktigt att du drar snabbt och kraftigt i startvajern.

• Ställ chokereglaget (fig. 3; C) till
- Dra sedan kraftigt i vajern 2 - 3 gånger till tills att motorn kortvarigt tänds.
- Observera! Jordborren börjar först att snurra när du vrider på gasreglaget.

Stäng av motorn

Tryck på stoppbrytaren (11) i läget "Stop".

Vid ny motorstart, tryck på stoppbrytaren (11) innan du åter trycker i läget "Start".

Innan motorn startas, kontrollera följande:

• bränslenivån – tanken ska vara minst halvfull
• skicket hos bränsleledningar
• de yttre skruvförbanden beträffande korrekt säte
• jordborren måste kunna löpa fritt

Arbeta

• Sätt dit borren och manövrera gasreglerspaken (13).
• Reglera gasen efter markens beskaffenhet för optimal rörelse.
• Vid optimal markbeskaffenhet som medger en jämn arbetshastighet, kan du med hjälp av lässpaken (14) låsa gasreglerspaken (13) (i mellersta gasläget) för att underlätta arbetet

När du lämnar jordborren ska motorn alltid vara avstängd.

9. Rengöring och Underhåll

Rengöring

• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.

Underhåll

Vid allt arbete på maskinen ska tändstiftskontakten dras ut och tändstiftet skruvas ur. (Högspänning) Följ underhållsplanen

Dagligen innan arbetet påbörjas

Kontrollera bränsletanken och ledningarna avseen- de täthet

Kontrollera fäststycken, avgasskydd, luftfilterskydd, växellådssmörjning, jordborrens säte och manöverelementens funktioner.

Rengör luftfiltret och kontrollera tändstift

Rengör bränsletanken och byt tändstift

Viktig information för reparation:

Vid returnering av jordborren för reparation på serviceverkstad, observera att denna av säkerhetsskäl ska vara tömd på olja och bensin.

Observera!

Förbjudet att röka och elda.

Explosionsrisk

Luftfilter (bild 4 - 5)

Regelbunden rengöring av luftfiltret förebygger fel på förgasaren.

Rengör luftfiltret och byt luftfilterinsatsen:

• Lossa skruven (E) till luftfilterhuset (3), ta av luftfilterskyddet och kontrollera.
• Byt ut skadad insats.
• Använd en ren, fuktad trasa för att torka bort smuts från filterhusets insida.
• Ta försiktigt loss skuminsatsen (F) och kontrollera förekomst av skador. Byt ut vid behov.
• Rengör skumfilterinsatsen (F) med varmt vatten och en mild tvållösning. Skölj grundligt med rent vatten och låt torka.

Observera!

Använd inte bensin eller rengöringslösningar.

Explosionsrisk

- Sätt dit skumfilterinsatsen (F) och montera luftfilterhuset.

Låt aldrig motorn gå utan eller med skadad luftfilterinsats. Det kan leda till motorskador. I så fall: skador som då uppstår fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.

Tändstift (bild 6 - 7)

Avgashuset blir väldigt varmt under drift. Vänta tills att motorn svalnat.

Ta aldrig i en varm motor.

• Demontera tändstiftskontaktens skydd (8) så att du kan ta bort skruven (G) med medföljande nyckel.
• Dra av tändstiftskontakten (H).
• Dra ut och kontrollera tändstiftet (I).
• Kontrollera isolatorn. Vid skador som t.ex. sprickor eller splitter: Byt tändstiftet (I).
• Rengör tändstiftselektroderna med en stålborste.
• Kontrollera och ställ in elektrodavständet. Avständ 0,75 mm.
• Skruva in tändstiftet (I) och dra åt med en tändstiftsnyckel.
• Sätt dit tändstiftskontakten (H) på tändstiftet (I).
  • Montera tändstiftskontaktens skydd (8)

Se efter så att det inte finns kvar någon smuts i cylinderhuvudet vid bytet.

Kontrollera att tändstiftet (I) sitter ordentligt på plats.

- Ett löst tändstift kan skada motorn vid överhettning.

- Om du drar åt för hårt kan gångan i cylinderhuvudet skadas.

Skador som då uppstår fritar tillverkaren från ansvar och användaren bär ensam ansvaret och risken.

Byte av sugkopp bild 8

Filtfiltret (J) i sugkoppen kan bli igensatt. För att säkerställa obehindrat bränsleflöde till förgasaren, bör sugkoppen bytas ut en gång i kvartalet.

För att byta ut sugkoppen, använd en vajerkrok och dra ut sugkoppen genom påfyllningsöppningen.

Serviceinformation

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial.

Slitagedelar*: Tändstift, borr

* ingår inte tvunget i leveransomfattningen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på förstasidan.

10. Förvaring och Transport

Transport

Före transport och innan motorn ska förvaras inomhus ska den tillåtas svalna för att undvika brännskador och risk för eldsvåda.

Vid flytt av maskinen under arbetet, och även korta sträckor, ska motorn vara avstängd.

Bär bara jordborren i handtaget. Undvik kontakt med huset (risk för brännskador).

Vid transport i fordon är det viktigt att jordborren placeras korrekt.

Inför transport ska bränsletanken (2) tömmas på allt bränsle.

Lagring

Viktigt: Förvara aldrig utrustningen under längre tid än 30 dagar utan att genomföra följande steg.

Följ rengörings- och underhållsföreskrifterna för förvaring av maskinen!

Förvaring av utrustningen

Om du tänker förvara utrustningen längre än 30 dagar måste utrustningen förberedas för detta. Annars finns bränsle fortfarande kvar i förgasaren och kommer att avdunsta och lämna ett gummiliknande sediment. Detta kan orsaka problem vid start av utrustningen och kan kräva kostsamma reparationer.

• Avlägsna sakta tanklocket för att släppa eventuellt tryck som kan ha bildats i tanken. Töm försiktigt tanken.
• Starta motorn och låt den gå tills utrustningen stannar för att ta bort bränsle från förgasaren.
  • Låt motorn svalna (ca 5 min).
• Ta bort tändstiftet (se avsnitt 10 Byt ut och rengör tändstiftet).
• Häll en tesked av 2-takts motorolja i förbränningskammaren. Dra långsamt i startsnöret flera gånger för att applicera ett lager av olja på alla interna komponenter. Montera tändstiftet igen.
• Förvara utrustningen på en torr plats och längt från möjliga antändningskällor som ugn, bensindriven gasvarmvattenberedare eller torktumlare, etc.

Att sätta utrustningen i drift igen

• Ta bort tändstiftet
- Ryck snabbt i startlinan för att avlägsna överflödig olja från förbränningskammaren.
- Rengör tändstiftet och kontrollera att elektrodgapet är korrekt, eller sätt i ett nytt tändstift med rätt elektrodavständ.
- Förbered utrustningen för drift.
- Fyll tanken med korrekt bränsle-/oljeblandning.

11. Omhändertagande och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Kommun- eller stadsförvaltningen kan lämna information om hur uttjänta maskiner kasseras.

Bränsle och oljor

• Bränsletanken och behållaren med motorolja måste tömmas innan apparaten avfallshanteras!
• Bränsle och motorolja ska inte kastas i hushållsso-porna utan lämnas till separat insamling respektive avfallshantering!
• Tomma olje- och bränslebehållare måste avfallshanteras miljövänligt.

12. Felsökning

Fel Möjlig orsak Läkemedel
Motor startar inte 1. Tändstiftsledninglossad2. Inget bränsle eller gammalt bränsle3. Gasspjällsreglaget inte i korrekt startposition4. Igensatt bränsleledning5. Igensatt bränsleledning6. Smutsigt tändstift7. Våtmotor	1. Fäst tändstiftsledningen säkert till tändstiftet2. Fyll på rent, färskt bränsle3. För gasspjällsreglaget till startläget4. Vid kallstart måste spjället ligga mot choken5. Rengör bränsleledningen6. Rengör, justera avståndet eller byt tändstift7. Vänta några minuter innan du startar igen
Motorn kör ryckigt	1. Tändstiftsledning lös2. Maskinen kör på CHOKEN3. Igensatt bränsleledning eller inget bränsle4. Igensatt ventilation5. Vatten eller smuts i bränslesystemet6. Smutsigt luftfilter	1. Stäng tändstiftskabeln ordentligt2. För chokereglaget till AUS (FRÄN)3. Rengör bränsleledningen. Fyll tanken med rent, färskt bränsle4. Rengör ventilationen5. Töm bränsletanken. Fyll på med färskt bränsle6. Rengör luftfiltret eller byt ut det
Motorn överhettad	1. Nedsmutsat luftfilter2. Nedsmutsat luftfilter3. Begränsat luftflöde	1. Fyll tanken med rätt bränsle/olje-blandning.2. Rengör luftfiltret eller byt ut det3. Ta ut fläkthuset och rengör det
Motor stannar inte när gas-spjället står på STOP, eller motorns varvtal ökar inte när gasspjället justeras.	1. Smuts på gasdrevet	1. Avlägsna smutsen

Om dessa åtgärder inte avhjälper felen, eller om det uppstår fel som inte anges här, låt kontrollera maskinen hos en verkstad.

Forklaring av symbolene på apparatet

- Kontakt, innånding

Slå alltid av motoren när du forlater jordbormaskinen.

Lagring av jordbormaskinen

Ny start av jordbormaskinen

Med denna maskin följer en 24 mänaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Záruka SK

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej. transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

εγγύηση GR
