Tuotetyyppi	Lämpömoottorikäyttöinen porakone (maaporakone)
Merkki	Scheppach
Malli	EB1700
Mitat (P x L x K)	540 x 310 x 370 mm
Paino	9,5 kg
Moottorityyppi	Yksisylinterinen, 2-tahti
Iskutilavuus	51,7 cm³
Maksimiteho	1,3 kW
Joutokäynti	3000 rpm
Moottorin maksiminopeus	9600 rpm
Poran nimellisnopeus	0 - 310 rpm
Säiliön tilavuus	1 L
Polttoainetyyppi	Lyijytön 90-oktaaninen bensiini
Sekoitussuhde (2T-öljy / bensiini)	1:40
Tärinätaso (kahva)	15,62 m/s²
Äänenpainetaso (L_pA)	100,9 dB (epävarmuus 3 dB)
Äänitehotaso (L_WA)	111,4 dB (epävarmuus 3 dB)
Pääasiallinen käyttö	Reikien poraaminen maahan (istutukset, aidat, pergolat) kevyille maaperille
Turvavarusteet	Suojalasit, kypärä, kuulosuojaimet, tärinäntorjuntakäsineet, turvakengät
Säännöllinen huolto	Ilmansuodattimen puhdistus, sytytystulpan tarkistus, polttoaineen tyhjennys pitkäaikaista varastointia varten
Kulutusosat	Sytytystulppa, pora

Usein kysytyt kysymykset - EB1700 SCHEPPACH

Kuinka käynnistää maaporakoneen EB1700 moottori?

Kylmäkäynnistystä varten aseta käynnistysvipu OFF-asentoon, paina polttoainepumppua, kunnes polttoainetta näkyy, käännä pysäytyskytkin Start-asentoon, vedä sitten käynnistysnarusta tiukasti 2–3 kertaa. Lyhyen käynnistyksen jälkeen siirrä vipu ON-asentoon ja vedä uudelleen.

Mikä on oikea polttoaineseos EB1700:lle?

Sekoitussuhde on 1:40 (2-tahtiöljy / lyijytön 90-oktaaninen bensiini). Käytä sekoitusastiaa, ravista hyvin ennen kaatamista säiliöön.

Miksi moottori ei käynnisty?

Tarkista sytytystulpan kaapeli, tuoreen polttoaineen läsnäolo, käynnistysvivun asento ja että kytkin on Start-asennossa. Jos moottori on hukkunut, odota muutama minuutti ennen uudelleenyritystä.

Kuinka huoltaa ilmansuodatin?

Joka 20 käyttötunnin jälkeen puhdista ilmansuodatin. Irrota kotelo, poista vaahtomuovielementti, pese se lämpimällä saippuavedellä, huuhtele ja kuivaa. Älä koskaan käytä bensiiniä tai liuotinta.

Mitä poraa käyttää maaporakoneen kanssa?

EB1700 toimitetaan 100 mm:n maaporanterillä ja se hyväksyy halkaisijat 100, 150 ja 200 mm (viitenumero 5904702903 ja 5904702904). Aseta pora käyttöakseliin ja kiinnitä se karalla ja tappilla.

Kuinka kuljettaa ja varastoida kone?

Anna moottorin jäähtyä ennen kuljetusta. Kanna kone kahvoista. Yli 30 päivän varastointia varten tyhjennä säiliö, käytä moottoria kunnes se sammuu, irrota sytytystulppa, kaada 1 tl 2T-öljyä sylinteriin ja säilytä kuivassa paikassa.

Mitkä ovat tärkeimmät turvatoimet?

Käytä aina suojalaseja, kypärää, kuulosuojaimia, tärinäntorjuntakäsineitä ja turvakenkiä. Pidä ihmiset ja eläimet etäällä. Älä työskentele suljetuissa tiloissa pakokaasujen vuoksi. Sammuta moottori ennen huoltoa.

Kuinka vaihtaa sytytystulppa?

Odota, että moottori jäähtyy. Irrota liittimien suojus, irrota liitin, kierrä sytytystulppa irti. Tarkista eriste, puhdista elektrodit, säädä rako 0,75 mm:iin. Asenna takaisin kohtuullisella kiristyksellä.

Mitä tehdä, jos maaporakone ylikuumenee?

Tarkista öljytaso seoksessa (suhde 1:40), puhdista ilmansuodatin ja poista lika tuulettimen kotelosta. Jos ongelma jatkuu, anna ammattilaisen tarkastaa.

Voiko maaporakonetta käyttää kovalla tai kivisellä maaperällä?

Ei, EB1700 on suunniteltu kevyille maaperille. Kovalla, kivisellä tai juurikkaalla maaperällä voi esiintyä tärinää/pomppimista. Vältä näitä maaperiä turvallisuutesi ja koneen vaurioitumisen estämiseksi.

KÄYTTÖOHJE EB1700 SCHEPPACH

• Kokkupuude, sissehingamine

Vältige kokkupuudet naha ja silmadega!

Laitteessa olevien symbolien selitys

	Lue käyttöohje kokonaan ennen kuin alat käyttää tätä laitetta.
	Lue ja omaksu kaikki varoitukset ja noudata niitä
	Käytä aina suojalaseja, kuulosuojaimia ja suojakypärää.
	Käytä aina tärinää vaimentavaa materiaalia olevia suojakäsineitä, kun käytät laitetta.
	Käytä aina luistamattomia ja viillolta suojaavia turvajalkineita, kun käytät laitetta.
	Pakokaasut ovat myrkyllisiä, älä siksi käytä moottoria ilmastoimattomissa tiloissa.
	Avotuli työpaikalla kielletty!
	Pyydä asiattomia henkilöitä pysymään kaukana laitteesta
	Vaarana osien sinkoutuminen moottorin ollessa käynnissä.Pidä ehdottomasti turvaetäisyys.
	Huomioi kuumat pinnat - palovammojen vaara
	Laitteen taattu äänitehotaso.
	Polttoaineen täyttöaukko.
	Rikastin
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.

Sisällysluettelo: Sivu:

1. Johdanto.... 169
2. Laitteen kuvaus (kuva 1 + 2)....169
3. Toimituksen sisältö 169
4. Määräystenmukainen käyttö 169
5. Turvallisuusohjeet 170
6. Tekniset tiedot 172
7. Ennen käyttöönottoa 173
8. Käyttö 173
9. Puhdistus ja huolto 174
10. Varastointi ja kuljetus 175
11. Hävittäminen ja kierrätys 176
12. Ohjeet häiriöiden poistoon 176
13. Vaatimustenmukaisuusvakuutus.... 189

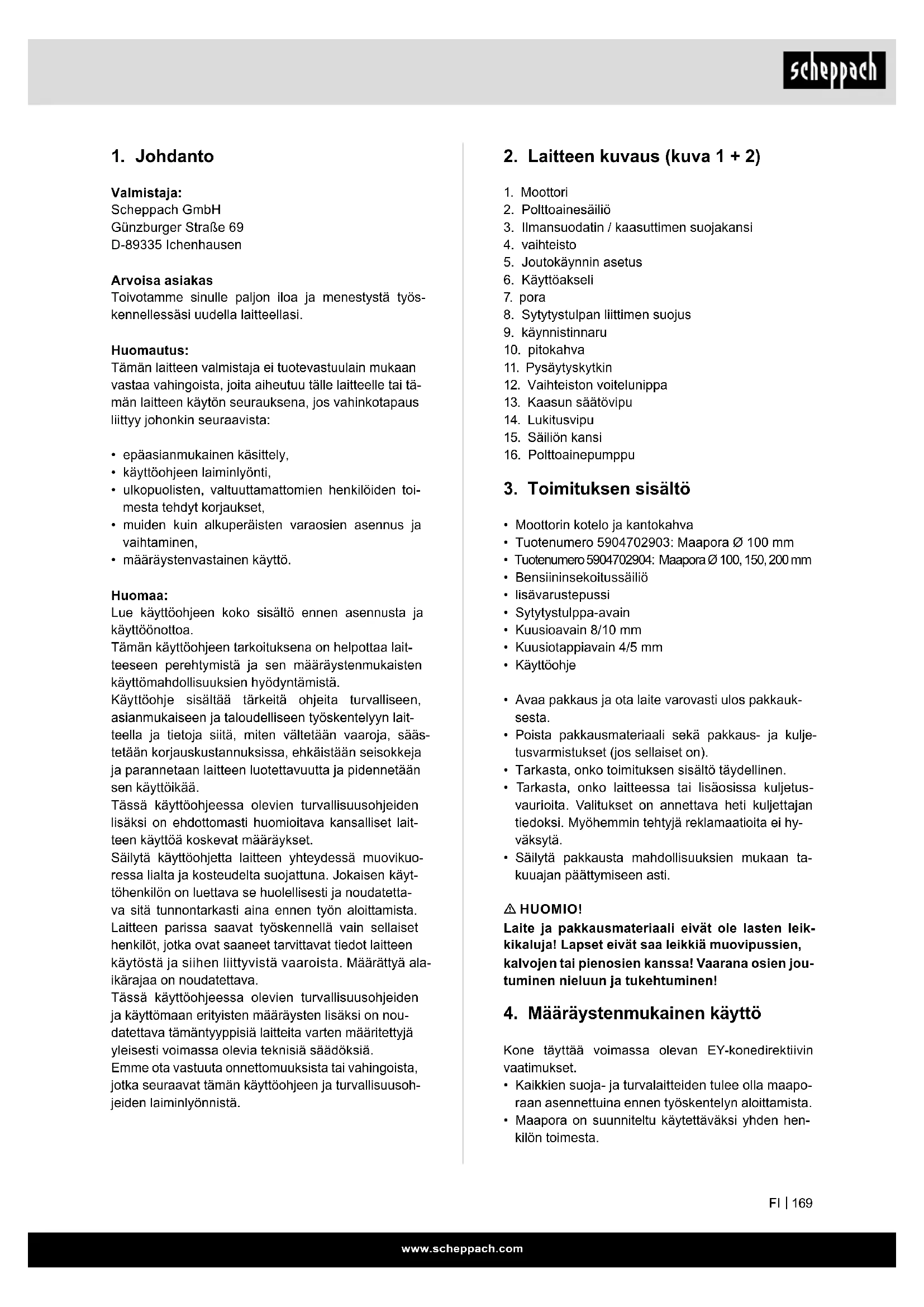

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tämän laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
• määräystenvastainen käyttö.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käytöhenkilön on luettava se huolellisesti ja noudatetta-va sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaan erityisten määräysten lisäksi on noudatettava tämäntyypisiä laitteita varten määritettyjä yleisesti voimassa olevia teknisiä säädöksiä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1 + 2)

1. Moottori
2. Polttoainesäiliö
3. Ilmansuodatin / kaasuttimen suojakansi
4. vaihteisto
5. Joutokäynnin asetus
6. Käyttöakseli
7. pora
8. Sytytystulpan liittimen suojus
9. käynnistinnaru
10. pitokahva
11. Pysäytyskytkin
12. Vaihteiston voitelunippa
13. Kaasun säätövipu
14. Lukitusvipu
15. Säiliön kansi
16. Polttoainepumppu

3. Toimituksen sisältö

• Moottorin kotelo ja kantokahva
• Tuotenumero 5904702903: Maapora ∅ 100 mm
• Tuotenumero 5904702904: Maapora ∅ 100, 150, 200 mm
• Bensiininsekoitussäiliö
- lisävarustepussi
- Sytytystulppa-avain
- Kuusioavain 8/10 mm
• Kuusiotappiavain 4/5 mm
- Käyttöohje

• Avaa pakkaus ja ota laite varovasti ulos pakkauksesta.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti kuljettajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.

HUOMIO!

Laite ja pakkausmateriaali eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

4. Määräystenmukainen käyttö

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.

- Kaikkien suoja- ja turvalaitteiden tulee olla maaporaan asennettuina ennen työskentelyn aloittamista.

- Maapora on suunniteltu käytettäväksi yhden henkilön toimesta.

• Maapora on tarkoitettu taimien istutusaukkojen, pergolan ja aidan tukien aukkojen kairaamiseen pehmeään maaperään. Maapora ei sovellu käytetäväksi kovilla, kivisillä ja juurikkoisilla mailla.
• Käyttöhenkilö on vastuussa siitä, että ulkopuoliset eivät pääse työalueelle.
• Huomioi kaikki koneessa olevat turvallisuus- ja varoitusohjeet.
• Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.
• Käytä konetta vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina määräystenmukaisesti, turvallisuusseikat ja vaarat huomioiden ja noudattaen käyttöohjetta.
• Korjaa (korjauta) viipymättä erityisesti sellaiset häiriöt, jotka voivat vaarantaa turvallisuuden!
• Valmistajan määrittämiä turvallisuus-, työ- ja huoltomääräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Asianmukaiset tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Vain koneeseen perehtyneet henkilöt, jotka ovat saaneet koulutusta koneella työskentelyyn liittyvistä vaaroista, saavat käyttää, huoltaa tai korjata konetta. Jos koneeseen tehdään omavaltaisia muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.
• Konetta saa käyttää vain niihin töihin, joita varten se on valmistettu ja jotka on kuvattu käyttöohjeessa.
• Konetta saa käyttää vain valmistajan alkuperäisillä lisävarusteilla ja alkuperäisillä työkaluilla.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

Jäännösriskit:

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä. Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.

Jäännösriskejä voidaan minimoida noudattamalla turvallisuusohjeita ja määräystenmukaista käyttöä koskevia määräyksiä ja käyttöohjetta.

5. Turvallisuusohjeet

⚠ Varoitus

Lue kaikki turvallisuusohjeet ja ohjeet. Laiminlyönnit turvallisuusohjeiden ja muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Huomioitavia asioita

• Lue ohjekirja ennen käyttöönottoa
• Käytä kuulosuojaimia, suojalaseja ja kypärää
• Käytä työkäsineitä
• Käytä turvakenkiä
• Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty
  • Työalueella ei saa tupakoida
• Älä tartu pyöriviin osiin
• Älä koske kuumiin osiin
• Pidä ulkopuoliset henkilöt loitolla työalueesta
• Älä käytä laitetta märissä olosuhteissa
• Varo sinkoilevia esineitä
• Varo sähköjännitettä
• Varo pakokaasuja - älä käytä suljetuissa tiloissa
• Bensiini on palovaarallista ja räjähtävää ainetta
• Suojaa moottori kuumuudelta ja kipinöiltä

Vaarat ja suojatoimenpiteet

• Käyttäydy harkiten, keskity työhönäläkä päästä tarkkaavaisuuttasi herpaantumaan.
• Pukeudu työvaatteisiin.
• Vaatekappaleet, korut tai langat voivat takertua porakierukkaan ja tulla vedetyksi koneeseen.
• Käytä vartaloa myötäileviä vaatteita ja turvakenkiä, joissa on pitävä pohja teräsvahvikkeiset kärjet,
• Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
• Huomio! Kun vierasta materiaalia ei ole näkyvissä.

- Porakierukan takaisku

- Kivisillä, kovilla ja juurikkoisilla mailla kahvassa voi tuntua voimakkaita takaiskuja.

- Vältä kivisten, kovien ja juurikkoisten maiden muokkaamista laitteella.

- Huomio! Pidä kiinni kahvasta, käytä suojavaatteita.

- Palovammat

- Koskeminen pakoputkeen/koteloon voi aiheuttaa palovammoja.

- Huomio! Anna moottorilaitteen jäähtyä. Käytä työkäsineitä

- Kosketus, sisäänhengitys

- Koneen pakokaasut voivat vahingoittaa terveyttä. Käytä moottorilaitetta vain ulkona ja säännöllisesti

- Huomio! Pidä lepotaukoja.

- Sähkökosketin

- Jos sytytystulpan liittimeen kosketaan, seurauksena voi olla sähköisku, kun moottori on käynnissä.

- Huomio! Älä koskaan koske sytytystulpan liittimeen tai sytytystulppaan moottorin käydessä.

- Kuulovammat

- Pitkäkestoinen työskentely maaporalla ilman suojaimia voi johtaa kuulovammoihin.

- Huomio! Käytä kuulosuojaimia.

- Tulipalo, räjähdys

- Koneen polttoaineseos on räjähdysherkkää.

- Huomio! Tupakointi ja avotulen teko on kielletty työskentelyn ja tankkaamisen aikana.

- Ihmisten liukastuminen, kompastuminen tai kaatuminen

- Epävakailia pinnoilla voi tapahtua kompastumisista aiheutuvia vahinkoja.

- Huomio! Huomio työpaikalla olevat esteet. Varmista aina, että seisot tukevasti ja käytät kenkiä, joissa on liukumattomat pohjat.

- Lentelevät juurenkappaleet, kivet tai muut vieraat materiaalit

- Poratessa ympäristöön lentelevät kivet tai pensaiden osat voivat vammauttaa ihmisiä tai eläimiä.

- Huomio! Varmista, että vaara-alueella ei ole ihmi-siä eikä eläimiä ja käytä vastaavaa suojapukua ja silmä- ja kuulosuojaimia.

- Anna turvallisuusohjeet kaikille henkilöille, jotka työskentelevät koneen parissa. Koneen parissa työskentelevien henkilöiden on ennen työn aloittamista luettava käyttöohje ja erityisesti sen luku Turvallisuusohjeet. Työkäytön aikana se on jo myöhäistä. Tämä koskee erityisesti niitä henkilöitä, jotka työskentelevät koneen parissa vain ajoittain, esim. varustelu- ja huoltotehtävissä.

- Huomioi kaikki koneessa olevat turvallisuus- ja varoitusohjeet.

- Pidä kaikki koneessa olevat turvaohjeet ja varoitukset aina täysilukuisina ja luettavassa kunnossa.

- Huomio työpaikalla vallitsevat olosuhteet.

- Varmista, että koneen työalue ja ympäristö on valaistu riittävästi.

- Älä koskaan työskentele suljetuissa tai huonosti tuuletetuissa tiloissa.

- Huomioi moottorin käydessä pakokaasut, jotka voi- vat olla hajuttomia ja näkymättömiä.

- Varmista huonolla säällä, että olet tasaisessa paikassa tai pysyt tukevassa asennossa, jos on työskenneltävä rinteessä.

- Kun koneella työskennellään, täytyy kaikkien suojalaitteiden ja suojusten olla asennettuina.

- Pidä muut henkilöt, erityisesti lapset loitolla työ-alueelta.

- Varmista, että vieraat henkilöt eivät pääse kosketuksiin koneen kanssa.

- Huolehdi siitä, että lapset eivät pääse käsittelemään käyttämätöntä konetta.

- Ole tarkkaavainen sen suhteen, mitä teet. Aloita työt keskittyneesti. Älä käytä laitetta, jos tunnet olosi hajamieliseksi.

• Älä työskentele koneella väsyneenä tai jos olet alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena.
• Käyttöhenkilön on oltava vähintään 18-vuotias. Koulutettavana olevien henkilöiden on oltava vähintään 16-vuotiaita, ja he saavat työskennellä koneen parissa vain kokeneen henkilön valvonnassa.
• Koneella työskenteleviä henkilöitä ei saa häiritä.
• Säilytä konetta turvallisesti niin, että kukaan ei voi vammautua seisovan kokeen vuoksi ja että kukaan ei voi ottaa sitä käyttöön.
• Käytä konetta vain sen määräystenmukaista käyttöä koskevien ohjeiden mukaan.
• Älä käytä laitetta paikoissa, joissa on palo- tai räjähdysvaara.
• Käytä kunnollisia työvaatteita, jotka eivät haittaa työskentelyä.
• Käytä kuulosuojaimia ja suojalaseja työskennelles-säsi laitteella.
• Käytä turvakenkiä, joissa on teräsvahvistetut kärjet, teräspohjat ja pitävä profiili.
• Käytä lujia työkäsineitä.
• Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.
• Varustelu-, säätö-, mittaus- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna.
• Asennuksia, korjauksia ja huoltotöitä saa teettää vain ammattihenkilöillä.
• Kaikki suoja- ja turvalaitteet on korjaus- ja huolto-töiden suorittamisen jälkeen asennettava heti ta-kaisin paikoilleen.
• Kytke moottori aina pois päältä, kun poistat häiriöitä.
• Ota huomioon vioittuneet osat ja suojalaitteet.
• Vioittuneet osat on korjautettava valtuutetulla ammattihenkilöllä tai ne on vaihdettava.
• Käytä vain alkuperäisiä varaosia. Muiden kuin alku- peräisten varaosien käytöstä voi aiheutua vaaraa ihmisille tai omaisuudelle.
• Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Käyttäjä vastaa yksin epäasianmukaisesta käytöstä. Valmistaja ei ota mitään vastuuta epäasianmukaisesta käytöstä.

Turvallisuusohjeet bensiinikäyttöisiä koneita varten

• Polttomoottorit aiheuttavat käytön ja tankkaamisen aikana erityisen vaaran.
• Huomioi aina varoitukset ja lisäksi turvallisuusohjeet.
• Laiminlyönnistä voi seurata vakavia ja jopa hengenvaarallisia vammoja
• Älä koskaan työskentele suljetuissa tai huonosti tuuletetuissa tiloissa: Huomioi moottorin käydessä pakokaasut, jotka voivat olla hajuttomia ja näkymättömiä. Moottorin pakokaasut sisältävät myrkyllistä hiilimonoksidia.

Oleskelu hiilimonoksidipitoisessa ympäristössä voi johtaa tajuttomuuteen ja kuolemaan.

• Älä käytä laitetta avotulen lähellä.
• Älä tupakoi tankatessasi.
• Älä läikytä polttoainetta tankatessasi
• Sulje säiliön kansi/korkki hyvin aina tankkauksen jälkeen.
• Älä tartu pakoputkeen moottorin käydessä (palo-vammavaara)
• Älä koske sytytystulpan liittimeen moottorin käydessä (sähköisku)
• Anna koneen jäähtyä ennen kuin suoritat muutosasennuksia tai korjaustöitä, ja irrota aina sytytystulpan liitin.
• Älä käytä bensiiniä ja liuotinaineita puhdistamiseen. Räjähdysvaara!

Täytä polttoainetta:

Huomautus: Kaksitahtimoottori, sekoitussuhde 1:40 Noudata ehdottomasti turvallisuusohjeita! Polttoaineiden käsittely edellyttää varovaisuutta ja harkitsevaa toimintatapaa.

• Vain moottorin ollessa sammutettuna!
- Puhdista täyttöalueen ympäristö hyvin, jotta polttoaineseos- tai öljysäiliöön ei pääse likaa.
- Kierrä säiliön tulppa irti ja täytä polttoaineseosta tai teräketjuöljyä täyttökaulan alareunaan asti.
- Täytä varovaisesti, jotta polttoaineseosta tai teräketjuöljyä ei läiky.
- Kierrä säiliön korkki uudelleen kiinni vasteeseen asti.
- Puhdista säiliön korkki ja sen ympäristö tankkaamisen jälkeen ja tarkasta tiiviys!

Huomautus:

Polttoaine-öljy-seoksen valmistamiseksi tarvittava öljymäärä on esisekoitettava ensin puoleen polttoainemäärään ja sen jälkeen lisättävä loput polttoainemäärästä. Ennen seoksen täyttämistä maaporaan on valmista seosta ravistettava.

Ei ole järkevää varmuuden vuoksi lisätä öljyn osuutta kaksitahtisekoituksessa ohjeen mukais-ta sekoitussuhdetta suuremmaksi, koska tällöin palamisjätteiden määrä kasvaa, mikä kuormitta ympäristöä ja jätteitä kertyy sylinterin pakokaasukanavaan sekä äänenvaimentimeen. Lisäksi polttoaineen kulutus kasvaa ja teho laskee.

Polttoaineen varastointi

Polttoaineita voidaan varastoida vain rajallisen ajan. Polttoaineet ja polttoaineseokset vanhenevat haihtumisen vuoksi erityisesti korkeissa lämpötiloissa. Liian kauan varastoitu polttoaine ja polttoaineseos voi aiheuttaa käynnistysongelmia ja moottorivaurioita. Osta polttoainetta vain muutaman kuukauden käyttömäärän verran. Korkeissa lämpötiloissa sekoitettu polttoaine tulee käyttää 6 - 8 viikossa.

Varastoi polttoainetta vain hyväksytyissä säiliöissä kuivassa, viileässä ja turvallisessa paikassa!

Vältä aineen roiskumista iholle ja silmiin!

Mineraaliöljytuotteet, myös öljyt, poistavat rasvaa ihosta. Toistuva ja pitkäaikainen kosketus kuivattaa ihoa. Seurauksena voi olla erilaisia ihosairauksia. Lisäksi sen tiedetään aiheuttavan allergisia reaktioita. Jos silmät altistuvat öljylle, seurauksena on ärsytystä. Jos ainetta pääsee silmiin, huuhtele silmät heti puhtaalla vedellä. Jos ärsytys ei lopu, hakeudu heti lääkärin hoitoon!

Tarkasta, onko bensiinijohdoissa, säiliön kannessa/korkissa ja polttoainesäiliössä vuotavia kohtia tai hal-keamia.

Laitetta ei saa käyttää, jos siinä on sellaisia vaurioita.

Älä tankkaa laitetta moottorin käydessä tai kun moottori on vielä kuuma.

Älä tankkaa konetta avotulen lähellä.

Käyttöaika:

Maaporan käytössä voi esiintyä sormien, käsien tai ranteiden verenkiertohäiriöitä.

Voi esiintyä oireita, kuten särkyä, pistelyä, ihon muutoksia.

Jos näitä oireita esiintyy, hakeudu lääkärin hoitoon.

Käytä sopivia käsineitä ja pidä säännöllisesti taukoja.

Säilytä turvallisuusohjeita hyvin.

1. Tekniset tiedot

Rakennemitat ilman poraa P x S x K mm	540 x 310 x 370
Moottorin tyyppi:	1-sylinteri- nen/2-tahtinen
Suurin moottoriteho kW 1,3
Iskutilavuus ccm 51,7
Joutokäyntikierrosluku r/min 3000
Suurin moottorin kierrosluku r/min	9600
Poran nimelliskierrosluku r/ min	0-310
Tärinätaso kahvassa m/s ^2	15,62
Polttoaine	90-oktaaninen bensiini
Säiliön tilavuus I 1
2-tahti-moottoriöljyn sekoitussuhde polttoaineeseen	1:40

Paino kg 9,5

Oikeus teknisiin muutoksiin pidätetään!

Äänen painetaso L_pA	100,9 dB
Epävarmuus K_pA	3 dB
Äänen tehotaso L_WA	111,4 dB
Epävarmuus K_WA	3 dB

Rajoita melun ja tärinän muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.

7. Ennen käyttöönottoa

Asennus

Pakkausteknisistä syistä konettasi ei ole koottu koko- naisuudessaan

△ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Maaporan käyttö (kuva 2)

• Aseta moottorikotelo työpenkkiin niin, että maapora (7) asettuu käyttöakselin (6) päälle varmistaen, että aukot ovat kohdakkain.
• Ohjaa vääntiöpultti (A) sisään.
  • Varmista sokalla (B) ja taivuta hieman.

Tankkaus (kuva 1)

• Kierrä säiliön korkki (15) auki.
• Täytä polttoaineseosta suppilon kautta.
• Huomioi tällöin, että polttoaine laajenee, joten älä täytä säiliötä aivan täyteen.
• Kierrä säiliön korkki (15) uudelleen kiinni ja puhdista alue siihen mahdollisesti läikkyneestä polttoaineseoksesta.

Polttoaineseos

Maaporan moottori on kaksitahtimooottori. Sitä käytetään polttoaineseoksella, jossa on 1:40 kaksitahtimooottoriöljyä ja polttoainetta.

Polttoaineen on oltava lyijytöntä tavallista bensiiniä, jonka oktaaniluku on vähintään 91. Moottorin voite-lu tapahtuu sekoittamalla joukkoon korkealuokkaista kaksitahtimoottoriöljyä.

Älä sekoita polttoaineseosta säiliössä. Käytä tätä varten toimitettua sekoitusastiaa tai muuta siihen sopivaa säiliötä. Lisää polttoaineseos säiliöön vasta esi-sekoittamisen ja varsinaisen sekoittamisen jälkeen.

• Käytä vain uutta, puhdasta polttoainetta. Jos ben- siinissä on vettä tai epäpuhtauksia, polttoainejär- jestelmä vaurioituu.
• Tankkaa hyvin tuuletetussa paikassa moottorin ollessa sammutettuna. Jos moottoria oli käytetty, anna sen ensin jäähtyä.
  Älä koskaan tankkaa moottoria rakennuksessa, missä bensiinihöyryt voivat syttyä tai jossa voi olla kipinöitä.
• Bensiini on äärimmäisen palovaarallista ja räjähtävää ainetta. Polttoainetta käsiteltäessä voi saada palovammoja tai muita vakavia vammoja.
• Sammuta moottori ja suojaa se kuumuudelta, kipinöiltä ja liekeiltä.
• Tankkaa vain ulkona.
• Pyyhi läikkynyt bensiini heti pois.

Käynnistinnaru (kuva 1)

Kun narua (9) vedetään, moottori käynnistyy.

Rikastinvipu (kuva 3)

Kuristinvipu (C) sulkee ja avaa käynnistinläpän kaasuttimessa. Tässä asennossa ilma-bensiiniseos rikastetaan moottorin kylmäkäynnistystä varten Tätä asentoa käytetään moottorin käyttöön ja lämpimän moottorin käynnistämiseen

Joutokäynnin säätöruuvi (kuva 3)

Ruuvin (D) avulla voidaan säätää maaporan tyhjäkäyntikaasua. Jos tyhjäkäyntikaasu säädetään hieman liian korkeaksi (pora pyörii tyhjäkäynnissä), voidaan tyhjäkäyntikaasua vähentää kiertämällä hitaasti vastapäivään.

Huomio! Muut kaasuttimen säädöt on teetettävä ammattikorjaamossa.

8. Käyttö

Ennen käyttöönottoa on tärkeää, että turvallisuus-ohjeet tunnetaan ja niitä noudatetaan.

Kaikissa maaporalla tehtävissä töissä on moottori ehdottomasti sammutettava, sytytystulpan liitin vedettävä irti ja käytettävä suojakäsineitä. Maaporan saa käynnistää vasta sitten, kun se on kokonaan koottu ja tarkastettu.

HUOMIO! Lue turvallisuusohjeet huolellisesti (katso "Turvallisuusohjeet" ja bensiiinikäyttöisiä koneita koskevat lisäohjeet).

Huomio! Käytä turvakenkiä ja vartaloa myötäileviä työvaatteita välttääksesi vammat.

Ennen käyttöönottoa on tärkeää, että turvallisuusohjeet tunnetaan ja niitä noudatetaan.

- Huomioi kansalliset määräykset töissä, kun maaporaa käytetään julkisissa kiinteistöissä tai maanteillä.

• Pidä muut henkilöt, lapset ja eläimet loitolla vaara-alueelta.
• Tarkasta, onko työpinnalla vierasta materiaalia ja poista ne.
• Kun koneen luota poistutaan, on moottori aina sammutettava.
• Tarkasta, toimiiko maapora hyvin ja onko se turvallinen käyttää.
• Älä työskentele yksin, hätätapauksessa jonkun on oltava lähistöllä.
• Pidä molemmin käsin kiinni maaporasta, kun työskentelet.
• Varmista, että seisot tukevasti poraamisen aikana.
• Älä kumarru liikaa eteenpäin työskennellessäsi.
• Varmista moitteeton tyhjäkäynti. Pora ei saa pyöriä tyhjäkäynnillä moottorin ollessa käyttölämpötilassa.
• Kytke moottori heti pois päältä, kun laitteen toiminnassa havaitaan muutoksia.
• Älä laita kuumaksi käynyttä maaporaa vasten kui- vaa ruohoa tai palavia esineitä. (Tulipalovaara!)
• Poraa maahan aukko useissa vaiheissa poistaen välillä maata porauskohdasta.
• Nosta maapora pystysuoraan ylös, älä kallista sitä!
• Muista aina varmistaa maapora, muuten on olemassa vammautumisvaara!
• Poraa maaporalla aukkoja vain maahan.
• Muu käyttö ei ole sallittua.

Moottorin käynnistäminen:

• Aseta rikastinvipu kylmässä olotilassa (kuva 3; C) asentoon
• Aseta rikastinvipu lämpimässä olotilassa (kuva 3; C) asentoon
• Käytä polttoainepumppua (16) painamalla useita kertoja, kunnes polttoainetta näkyy pumpussa.
• Aseta pysäytyskytkin (11) asentoon "Start".
• Vedä käynnistysnarusta (9) kevyesti, kunnes tunnet vastuksen, kiskaise sitten 2 - 3 kertaa voimakkaasti, kunnes moottori sytyttää.

HUOMIO! Älä vedä käynnistysnarua ulospäin enempää kuin noin 50 cm ja palauta se vain hitaasti kädellä ohjaten. Hyvän käynnistymisen kannalta on tärkeää, että käynnistysnarua vedetään nopeasti ja voimakkaasti.

• Aseta rikastinvipu lämpimässä olotilassa (kuva 3; C) asentoon
• Kiskaise käynnistysnarusta uudelleen 2 - 3 kertaa, kunnes moottori sytyttää ja alkaa käydä tyhjäkäyn-tiä.
• Huomio! Maapora alkaa pyöriä vasta, kun kaasuvipua painetaan.

Moottorin pysäytys

Aseta pysäytyskytkin (11) asentoon "Stop".

Kun moottori käynnistetään uudelleen, paina pysäytyskytkin (11) ensin uudelleen asentoon "Start".

Tarkasta ennen moottorin käynnistämistä:

• polttoaineen määrä – säiliön on oltava vähintään puolillaan
  • polttoainejohtojen kunto
• ulkoisten ruuviliitosten kiinnityksen lujuus
• maaporan täytyy voida liikkua vapaasti

Työskentely

• Aseta pora ja paina kaasun säätövipua (13).
• Säädä kaasua maaperän ominaisuuksien mukaan optimaalisen tuloksen aikaansaamiseksi.
• Kun maaperän ominaisuudet ovat optimaaliset ja mahdollistavat tasaisen työnopeuden, voidaan kaasun säätövipu (13) lukita (keskisuuren kaasun asentoon) lukitusvivulla (14) työskentelyn helpottamiseksi

Kun maaporan luota poistutaan, on moottori aina sammutettava.

9. Puhdistus ja huolto

Puhdistus

• Suosittelemme, että laite puhdistetaan heti jokai- sen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

Huolto

Kaikissa koneen parissa tehtävissä töissä sytytystulpan liitin täytyy vetää irti ja sytytystulppa kiertää ulos. (Korkeajännite)

Noudata huoltosuunnitelmaa

Päivittäin ennen työskentelyn aloittamista

Tarkasta polttoainesäiliön ja johtojen tiiviys

Tarkasta kiinnityskohdat, pakoputken suojus, ilmansuodattimen suojus, vaihteiston voitelu, maaporan kiinnitys ja käyttöelementtien toiminnot.

20 käyttötunnin jälkeen

Puhdista ilmansuodatin ja tarkasta sytytystulppa

100 käyttötunnin jälkeen

Puhdista polttoainesäiliö ja vaihda sytytystulppa

300 käyttötunnin jälkeen

Vaihda ilmansuodatin

Tärkeä ohje korjausta tarvittaessa:

Kun maapora lähetetään korjattavaksi, on huomioitava, että turvallisuussyistä laitteesta on tyhjennettävä öljy ja bensiini pois ennen lähetystä.

Huomio!

Tupakointi ja avotulen teko on kielletty. Räjähdysvaara

Ilmansuodatin (kuva 4 - 5)

Ilmansuodattimen säännöllinen puhdistus auttaa ehkäisemään kaasuttimen toimintahäiriöitä.

Puhdista ilmansuodatin ja vaihda ilmansuodattimen panos:

• Avaa ilmansuodatinkotelon (3) ruuvi (E), ota ilmansuodattimen suojus pois ja tarkasta.
  • Vaihda vioittunut elementti.
• Poista suodatinkotelon sisällä oleva lika puhtaalla, kostealla pyyhkeellä.
• Ota vaahtomuovipanos (F) varovaisesti pois ja tarkasta vaurioiden varalta, vaihda tarvittaessa.
• Puhdista vaahtomuovipanos (F) lämpimällä vedellä ja miedolla saippualiuoksella. Huuhtele perusteellisesti puhtaalla vedellä ja anna kuivua kunnolla.

Huomio!

Älä käytä bensiiniä tai puhdistusaineliuoksia.

Räjähdysvaara

- Aseta vaahtomuovipanos (F) paikalleen ja asenna ilmansuodattimen kotelo uudelleen.

Moottoria ei saa käyttää ilman ilmansuodatinpanosta tai sen ollessa vioittunut. Seurauksena voi olla moot- torivaurioita. Tässä tapauksessa valmistaja ei ota vastuuta aiheutuvista vahingoista; käyttäjä on yksin vastuussa.

Sytytystulppa (kuva 6 - 7)

Pakoputki/kotelo muuttuu käytön aikana erittäin kuumaksi. Odota, kunnes moottori on jäähtynyt.

ÄLÄ KOSKAAN koske kuumaan moottoriin.

• Irrota sytytystulpan liittimen suojus (8) poistamalla ruuvin (G) mukana toimitetulla avaimella.
  • Vedä sytytystulpan liitin (H) irti.
• Kierrä sytytystulppa (I) ulos ja tarkasta se.
• Tarkasta eristin. Jos on vaurioita, kuten esimerkiksi halkeamia tai säröjä: Vaihda sytytystulppa (I).
• Puhdista sytytystulpan elektrodit teräsharjalla.
• Tarkasta ja säädä elektrodietäisyys. Etäisyys 0,75 mm.
• Kierrä sytytystulppa (I) paikalleen ja kiristä sytytystulppa-avaimella.
• Aseta sytytystulpan liitin (H) sytytystulppaan (I).
• Asenna sytytystulpan liittimen suojus (8)

Pidä huoli siitä, ettei sylinterinkanteen pääse vaihdon aikana likaa.

Tarkasta, että sytytystulppa (I) on kiinnitetty kunnolla.

- Löysä sytytystulppa voi vahingoittaa moottoria ylikuumentuessaan.

- Liian kova kiristäminen voi vahingoittaa kierrettä sylinterinkannessa.

Valmistaja ei vastaa siitä aiheutuvista vahingoista; käyttäjä on yksin vastuussa.

Imupään vaihto, kuva 8

Imupään huopasuodatin (J) voi vaurioitua käytön aikana. Jotta polttoaineen syöttö kaasuttimeen toimii moitteettomasti, imupää on vaihdettava noin kolmen kuukauden välein.

Kun imupää vaihdetaan, vedä sitä rautalankakoukulla säiliön sulkuaukon kautta.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Sytytystulppa, pora

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

10. Varastointi ja kuljetus

Kuljetus

Ennen kuin konetta kuljetetaan tai ennen kuin se py- säköidään sisälle, moottorin on annettava jäähtyä, jotta vältetään palovammat ja tulipalovaara.

Moottori on sammutettava, kun koneen sijoituspaikkaa vaihdetaan - myös työn aikana tapahtuvissa vähäisissä paikan vaihdoksissa.

Kanna maaporaa vain kahvasta. Älä koske koteloon (palovammavaara).

Kun konetta kuljetetaan autossa, on varmistettava, että se on turvallisessa asennossa.

Kuljetuksen aikana polttoainesäiliön (2) on oltava tyhjennettynä.

Varastointi

Älä varastoi maaporaa yli 30 päivän ajan suorittamalla seuraavia vaiheita.

Noudata puhdistus- ja huolto-ohjeita ennen laitteen varastoimista!

Maaporan varastoiminen

Jos maaporaa aiotaan varastoida yli 30 päivän ajan, se on valmisteltava tätä varten. Muuten kaasuttimesa jäljellä oleva polttoaine kaasuuntuu ja syntyy kumimaista pohjasakkaa. Se voi vaikeuttaa käynnistystä ja aiheuttaa mittavia korjauskustannuksia.

• Irrota polttoainesäiliön korkki hitaasti, jotta säiliössä mahdollisesti oleva paine pääsee purkautumaan hallitusti. Tyhjennä säiliö varovaisesti.

• Käynnistä moottori ja anna sen käydä, kunnes moottori pysähtyy. Näin polttoaine poistuu myös kaasuttimesta.

• Anna moottorin jäähtyä (noin 5 minuuttia).

• Poista sytytystulppa
• Lisää 1 teelusikallinen puhdasta 2-tahtiöljyä palokammioon. Vedä käynnistysnarusta useita kertoja hitaasti pinnoittaaksesi sisäiset osat öljyllä. Aseta sytytystulppa jälleen paikalleen.
• Varastoi maaporaa kuivassa paikassa loitolla mahdollisista syttymislähteistä, esim. uuneista, lämminvesiboilereista, kaasukuivaajista jne.

Maaporan ottaminen uudelleen käyttöön

• Poista sytytystulppa.
• Kiskaise käynnistysnarusta poistaaksesi ylimääräisen öljyn palokammiosta.
• Puhdista sytytystulppa ja varmista sytytystulpan oikea elektrodiväli; tai aseta uusi sytytystulppa, jonka elektrodiväli on oikea.
• Valmistele maapora käyttöä varten.
• Täytä säiliö oikealla polttoaineen ja öljyn seoksella.

11. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen laitteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!
• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

12. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei käynnisty	1. Sytytystulppa irronnut2. Ei polttoainetta tai polttoaine on vanhaa3. Kuristinläpän vipu ei ole oikeassa asennossa4. Kuristin ei ole PÄÄLLÄ-asennossa5. Polttoainejohto on tukossa6. Likainen sytytystulppa7. Moottori on märkä	1. Kiinnitä sytytystulpan kaapeli kunnolla sytytystulppaan2. Täytä puhtaalla, uudella polttoaineella3. Työnnä kuristinläpän vipu käynnistysasentoon4. Kylmäkäynnistyksessä kuristimen on oltava rikastusasennossa (Choke)5. Puhdista polttoainejohto6. Puhdista, säädä rako tai vaihda sytytystulppa7. Odota muutama minuutti ennen uutta käynnistystä
Moottori käy nykien	1. Sytytystulppa löystynyt2. Kone käy ryypyllä (CHOKE)3. Polttoainejohto tukossa tai polttoaine on vanhentunutta4. Tuuletin tukossa5. Polttoainejärjestelmässä on vettä tai likaa6. Ilmansuodatin on likainen	1. Liitä sytytystulpan kaapeli kunnolla2. Työnnä kuristimen vipu asentoon POIS3. Puhdista polttoainejohto. Täytä säiliö puhtaalla, uudella polttoaineella4. Puhdista tuuletus5. Tyhjennä polttoainesäiliö. Täytä uudella polttoaineella6. Puhdista ilmansuodatin tai vaihda se
Moottori ylikuumennut	1. Moottorissa on liian vähän öljyä2. Likainen ilmansuodatin3. Ilmavirta rajoittunut	1. Täytä säiliöön oikea määrä polttoainetta.2. Puhdista ilmansuodatin tai vaihda se3. Poista puhaltimen kotelo ja puhdista se
Moottori ei sammu, jos kuristinläppä on STOP-asennossa tai moottorinkierrosluku ei kasva, jos kuristinläppää on säädetty.	Likaa kuristinvaihteistossa	Poista lika

Jos häiriö tai vika ei poistu näillä toimenpiteillä, vie laite ammattitaitoisen korjaajan tarkastettavaksi.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellylle koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toilmittaja on antanut nilstä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
