EB1700 - Puur SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Soojusmootoriga puur (mootorpuur)
Mark	Scheppach
Mudel	EB1700
Mõõtmed (P x L x K)	540 x 310 x 370 mm
Kaal	9,5 kg
Mootori tüüp	Ühesilindriline, 2-taktiline
Silindri maht	51,7 cm³
Maksimaalne võimsus	1,3 kW
Tühikäigu pöörded	3000 p/min
Mootori maksimaalne pöörlemiskiirus	9600 p/min
Puuri nimikiirus	0 - 310 p/min
Kütusepaagi maht	1 L
Kütuse tüüp	90-oktaaniline pliivaba bensiin
Segu suhe (2T õli / bensiin)	1:40
Vibratsiooni tase (käepide)	15,62 m/s²
Helirõhu tase (L_pA)	100,9 dB (määramatus 3 dB)
Helivõimsuse tase (L_WA)	111,4 dB (määramatus 3 dB)
Peamine kasutusala	Aukude puurimine pinnasesse (istutused, aiad, pergolad) kergetele muldadele
Ohutusvarustus	Prillid, kiiver, kuulmiskaitse, vibratsioonivastased kindad, turvajalatsid
Regulaarne hooldus	Õhufiltri puhastus, süüteküünla kontroll, kütuse tühjendamine pikaajaliseks ladustamiseks
Kuluvad osad	Süüteküünal, puur

Korduma kippuvad küsimused - EB1700 SCHEPPACH

Kuidas käivitada mootorpuuri EB1700 mootorit?

Külmkäivitamiseks seadke käivituskang asendisse OFF, vajutage kütusepumpa, kuni näete kütust, lülitage seiskamislüliti asendisse Start, seejärel tõmmake kindlalt käivitusnöörist 2-3 korda. Pärast lühikest käivitumist viige kang asendisse ON ja tõmmake uuesti.

Milline on õige kütusesegu EB1700 jaoks?

Segu suhe on 1:40 (2-taktiline õli / 90-oktaaniline pliivaba bensiin). Kasutage segamisnõu, loksutage hoolikalt enne paaki valamist.

Miks mootor ei käivitu?

Kontrollige süüteküünla kaablit, värsket kütust, käivituskangi asendit ja seda, et lüliti on Start-asendis. Kui mootor on uppunud, oodake enne uuesti proovimist mõni minut.

Kuidas hooldada õhufiltrit?

Iga 20 töötunni järel puhastage õhufiltrit. Keerake korpus lahti, eemaldage vahtelement, peske see soojas seebivees, loputage ja kuivatage. Ärge kunagi kasutage bensiini ega lahustit.

Millist puuri kasutada mootorpuuriga?

EB1700 on varustatud 100 mm puuridega ja võib vastu võtta 100, 150 ja 200 mm läbimõõte (ref. 5904702903 ja 5904702904). Sisestage puur ajamivõllile ja kinnitage see spindli ja tihvtiga.

Kuidas masinat transportida ja hoiustada?

Laske mootoril enne transporti jahtuda. Kandke seda käepidemetest. Pikemaks kui 30-päevaseks hoiustamiseks tühjendage paak, laske mootoril joosta kuni seiskumiseni, eemaldage süüteküünal, valage silindrisse 1 teelusikatäis 2T õli ja hoidke kuivas kohas.

Millised on olulised ettevaatusabinõud?

Kandke alati prille, kiivrit, kuulmiskaitset, vibratsioonivastaseid kindaid ja turvajalatseid. Hoidke inimesed ja loomad eemal. Ärge töötage suletud ruumides heitgaaside tõttu. Lülitage mootor enne hooldust välja.

Kuidas vahetada süüteküünalt?

Oodake, kuni mootor jahtub. Eemaldage pistikute kate, ühendage pistik lahti, keerake süüteküünal lahti. Kontrollige isolaatorit, puhastage elektroodid, reguleerige vahe 0,75 mm. Paigaldage tagasi, pingutades mõõdukalt.

Mida teha, kui mootorpuur ülekuumeneb?

Kontrollige õli taset segus (suhe 1:40), puhastage õhufilter ja eemaldage mustus ventilaatori korpusest. Kui probleem püsib, laske professionaalil kontrollida.

Kas mootorpuuri saab kasutada kõvadel või kivistel muldadel?

Ei, EB1700 on mõeldud kergetele muldadele. Kõvadel, kivistel või juurterikastel muldadel võivad tekkida põrutused ja tagasilöögid. Ohutuse ja masina kahjustamise vältimiseks vältige neid pinnaseid.

KASUTUSJUHEND EB1700 SCHEPPACH

Seadmel olevate sümbolite selgitus

	Lugege enne seadme kasutamist kogu käsitsusjuhend läbi.
	Lugege, möistke ja järgige köiki hoiatusjuhiseid.
	Kandke alati kaitseprille, kuulmekaitset ja kaitsekiivrit.
	Kandke seadme kasutamisel alati turva- ja anti-vibratsioon-kindaid.
	Kandke seadme kasutamisel alati sisselõikekaitsmega libisemiskindlaid turvajalat-seid.
	Heitgaasid on mürgised, seepärast ärge käitage mootorit ventileerimata piirkondades.
	Lahtine tuli tööpiirkonnas keelatud!
	Hoidke kõrvalised isikud seadmest eemal.
	Eemalepaiskuvate osade oht töötava mootori korral.Pidage tingimata ohutusvahemaast kinni.
	Tähelepanu, kuum pealispind - põletusoht
	Seadme garanteeritud helivõimsustase.
	Kütuse täiteava.
	Segurikasti
	Toode vastab kehtivatele Euroopa direktiividele.

Sisukord: Lk:

1. Sissejuhatus.... 128
2. Seadme kirjeldus (joon. 1 + 2).... 128
3. Tarnekomplekt....128
4. Otstarbekohane kasutamine 129
5. Ohutusjuhised 129
6. Tehnilised andmed 131
7. Enne käikuvõtmist 132
8. Käsitsemine.... 132
9. Puhastamine ja hooldus.... 133
10. Ladustamine ja transportimine.... 134
11. Utiliseerimine ja taaskäitlus.... 135
12. Rikete körvaldamine.... 135
13. Vastavusdeklaratsioon.... 189

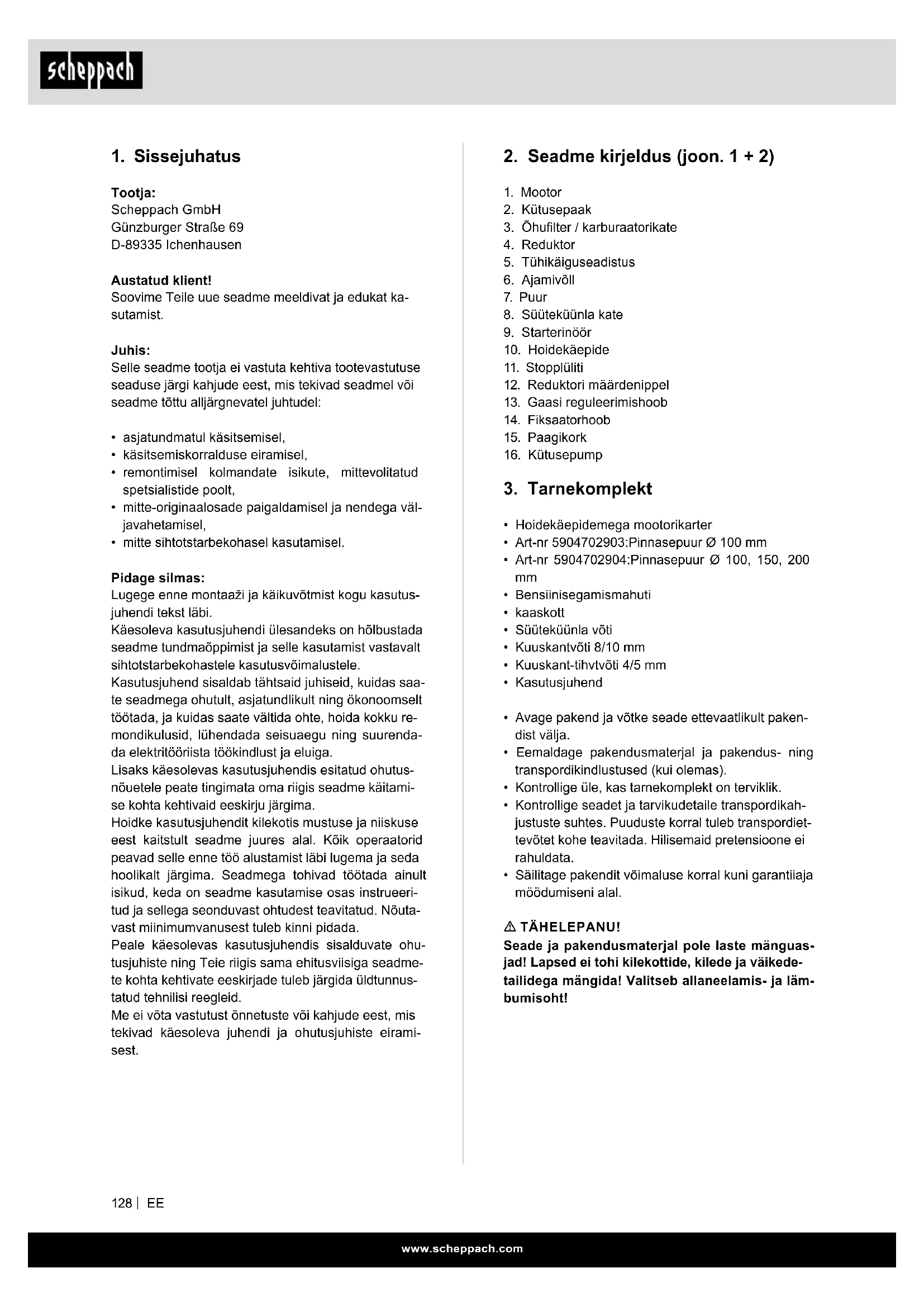

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis sama ehitusviisiga seadmete kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust ŵnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.

2. Seadme kirjeldus (joon. 1 + 2)

1. Mootor
2. Kütusepaak
3. Öhufilter / karburaatorikate
4. Reduktor
5. Tühikäiguseadistus
6. Ajamivöll
7. Puur
8. Süüteküünla kate
9. Starterinöör
10. Hoidekäepide
11. Stopplüliti
12. Reduktori määrdenippel
13. Gaasi reguleerimishoob
14. Fiksaatorhoob
15. Paagikork
16. Kütusepump

3. Tarnekomplekt

• Hoidekäepidemega mootorikarter
  • Art-nr 5904702903:Pinnasepuur ∅ 100 mm
• Art-nr 5904702904:Pinnasepuur ∅ 100, 150, 200 mm
  • Bensiinisegamismahuti
• kaaskott
• Süütekünla võti
  • Kuuskantvõti 8/10 mm
  • Kuuskant-tihvtvõti 4/5 mm

• Kasutusjuhend

• Avage pakend ja võtke seade ettevaatlikult pakendist välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes. Puuduste korral tuleb transpordiettevõtet kohe teavitada. Hilisemaid pretensioone ei rahuldata.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjal pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

4. Otstarbekohane kasutamine

Masin vastab kehtivale EÜ masinadirektiivile.

• Enne töö alustamist peavad olema köik kaitse- ja ohutusseadised pinnasepuuri külge monteeritud.
• Pinnasepuur on välja töötatud käsitsemiseks ühe isiku poolt.
• Pinnasepuur on ette nähtud kergesse maapinda taimedele, eendkatustele ja taradele aukude tegemiseks. Kõvade, kiviste ja juurtega läbipõimunud maapinna jaoks sobib pinnasepuur ainult piiratult.
• Operaator vastutab tööpiirkonnas kolmandate isikute eest.

- Järgige kõiki masinal olevaid ohutus- ja ohujuhiseid.

- Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.

- Kasutage masinat ainult tehniliselt laitmatus sei-sundis ja sihtotstarbekohaselt, ohutus- ning ohu-teadlikult ja kasutusjuhendit järgides!

- Kõrvaldage viivitamatult eelkõige rikked, mis võivad ohutust halvendada (laske kõrvaldada)!

- Tuleb pidada kinni tootja ohutus-, töö- ja hoolduseeskirjadest ning tehnilistes andmetes esitatud möötmetest.

- Tuleb järgida asjakohaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.

- Masinat tohivad kasutada, hooldada ja remontida ainult isikud, kes seda tunnevad ja keda on ohtude osas instrueeritud. Tootja välistab vastutuse masinal omavolilistest muudatustest tulenevate kahjude eest.

- Masinat tohib kasutada ainult töödeks, milleks see on ehitatud ja mida kirjeldatakse käsitsusjuhendis.

- Masinat tohib kasutada ainult tootja originaaltarvikutega ja originaaltööriistadega.

Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude ja vigastuste eest vastutab kasutaja/operaator, mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Jääkriskid:

Masin on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski vöib töötamisel esineda üksikuid jääkriske.

Peale selle võivad kõigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

Jääkriske on võimalik minimeerida, kui järgitakse ptk "Ohutusjuhised" ja "Sihtotstarbekohane kasutamine" ning käsitsemiskorraldust tervikuna.

5. Ohutusjuhised

⚠️ Hoiatus

Lugege kõiki ohutusjuhendeid ja juhiseid. Tegematajätmised ohutusjuhistest ja korraldustest kinnipidamisel võivad elektrilööki, tulekahju ja/või raskeid vigastusi põhjustada. Hoidke kõik ohutusjuhised ja korraldused tulevikuks alles.

Palun pidage silmas

• Lugege enne käikuvõtmist käsiraamatut
• Kandke kuulmekaitset, kaitseprille ja kiivrit
• Kasutage töökindaid
  • Kasutage turvajalatseid
• Kaitse- ja ohutusseadiste eemaldamine ja modifit-seerimine on keelatud
  • Tööpiirkonnas suitsetamine keelatud
• Ärge haarake pöörlevatest osadest kinni
• Ärge puudutage kuumi osi
• Hoidke kolmandad isikud tööpiirkonnast eemal
• Ärge kasutage seadet märjas
• Hoiatus eemalepaiskuvate objektide eest
  • Hoiatus elektripinge eest
• Ettevaatust, heitgaasid; ärge laske suletud piirkonnas töötada
• Bensiinid on tuleohtlikud ja plahvatusvõimelised
• Hoidke mootor kuumusest, sädemetest eemal

Ohud ja kaitsemeetmed

• Inimlik käitumine, väärkäitumine; olge köigil töödel alati kontsentreeritud.
• Tööriietuse sissetömbamise ja pealekerimine.
• Puurimistigu võib riietusesemeid, nööre või traate tabada ja need sisse tömmata.
• Kandke liibuvat riietust, haarduva talla ja terasni-naga turvajalatseid.
• Pikkade juuste korral kandke juuksevõrku.
  • Tähelepanu! Mittenähtavate võõrkehade korral.

- Tagasilöök puurimisteo töttu

- Kiviste, kövade ja juurtega läbipõimunud pinnaste korral vöivad tekkida käepidemetel tugevad tagasilöögid.

- Vältige seadmega kiviste, kövade ja juurtega läbipõimunud pinnaste töötlemist.

- Tähelepanu! Hoidke käsitsemiskäepidemetest hästi kinni, kandke kaitseriietust.

- Põletused

- Summuti/korpuse puudutamine võib põhjustada põletusi.

- Tähelepanu! Laske mootorseadmel maha jahtuda. Kandke töökindaid

• Masina heitgaasid võivad põhjustada tervisekah-justusi. Kasutage mootorseadet ainult öues ja tehke regulaarselt
  • Tähelepanu! puhkepause.

- Elektriline kontakt

• Süüteküünla pistiku puudutamisel võib töötava mootori korral elektrilöögi saada.
• Tähelepanu! Ärge puudutage töötava mootori korral küünlapistikut ega süüteküünalt.

- Kuulmekahjustused

• Pikemaajaline kaitsmata töötamine pinnasepuuriga võib põhjustada kuulmekahjustusi.
• Tähelepanu! Kandke põhimõtteliselt kuulmekaitset.

- Tuli, plahvatus

• Masina kütusesegu on tuleohtlik.
• Tähelepanu! Töötamise ja tankimise ajal on suit-setamine ning lahtine tuli keelatud.

- Inimeste libastumine, komistamine või allakukkumine

• Ebastabiilsetel aluspindadel võivad tekkida komistamise korral kahjud.
• Tähelepanu! Pöörake tähelepanu takistustele tööpiirkonnas. Pöörake alati tähelepanu stabiilsele seisule ja kandke libisemiskindlaid jalatseid.

• Väljalendavad juured, kivid või muud võõrkehad

• Puurimisel võivad väljapaiskuvad kivid või puidutükid inimesi ning loomi vigastada.
• Tähelepanu! Pöörake tähelepanu sellele, et inimesed ega loomad ei viibi ohupiirkonnas ja kandke vastavat kaitseriietust ning silma- ja kuulmekaitset.

- Andke ohutusjuhised köigile isikutele edasi, kes masinal töötavad. Masinal tegevuste läbiviimise ülesande saanud personal peab olema enne töö algust käsitsuskorralduse ja selles eelköige peatüki Ohutusjuhised läbi lugenud. Töö ajal on selleks liiga hilja. See kehtib eelköige ainult aeg-ajalt, nt varustamisel, hooldamisel masina kallal tegutseva personali kohta.

• Järgige köiki masinal olevaid ohutus- ja ohujuhiseid.
• Hoidke köik masinal olevad ohutusjuhised terviklikult loetavas seisundis.
• Pöörake tähelepanu ümbrustingimustele töökohal.
• Hoolitsege masina töö- ja ümbruspiirkonnas piisavate valgustingimuste eest.
• Ärge töötage kunagi suletud või halvasti ventileeritud ruumides.
• Pidage silmas, et töötava mootori korral tekivad heitgaasid, mis võivad olla lõhnatud ja nähtamatud
• Pöörake halva ilmastiku korral, ebatasasel maastikul või kallakutel tähelepanu stabiilsele seisule.
• Masinal töötamisel peavad olema köik kaitseseadised ja katted monteeritud.

• Hoidke teised inimesed, eelkõige lapsed oma tööpiirkonnast eemal.

• Takistage võõrastel inimestel masinaga kokkupuutumist.

• Pöörake tähelepanu sellele, et lastel puudub ligipääs mittekasutatavale masinale.
• Olge tähelepanelik ja pidage silmas, mida Te teete. Toimige töötamisel möistlikult. Ärge kasutage sea-det, kui olete hajevil.
• Ärge töötage masina kallal, kui olete väsinud, alkoholi, uimastite või ravimite mõju all.
• Operaator peab olema vähemalt 18 aastat vana. Praktikant peab olema vähemalt 16-aastane ja pideva järelevalve all.
• Masinal tegutsevate isikute tähelepanu ei tohi kõrvale juhtida.
• Hoidke masinat turvaliselt alal nii, et keegi ei saa ennast seisval masinal vigastada ega seda käima panna.
• Kasutage masinat ainult vastavalt sihtotstarbekohasele kasutusviisile.
• Ärge kasutage seadet kohtades, kus valitseb tule-kahju- või plahvatusoht.
• Kandke otstarbekat tööriietust, mis Teid töötamisel ei takista.
• Kandke töötamisel kuulmekaitset ja kaitseprille. Kandke terasninade, terastaldade ja haarduva profiiliga turvajalatseid.
  • Kandke tugevaid töökindaid.
• Masinal olevaid ohutusseadiseid ei tohi demonteerida ega kasutuskölbmatuks teha.
• Viige ümbervarustus-, seadistus-, mõõtmis- ja pu-hastustöid läbi ainult seisatud mootori korral..
• Installatsioone, remonte ja hooldustöid tohivad teostada ainult erialaspetsialistid.
• Köik kaitseseadised tuleb pärast remondi- ja hool-dustööde löpetamist kohe tagasi paigaldada.
• Lülitage rikete kõrvaldamiseks mootor alati välja.
• Pöörake tähelepanu kahjustatud osadele ja kaitse-seadistele.
• Defektsed osad tuleb lasta volitatud spetsialistil remontida või välja vahetada.
• Kasutage ainult originaalvaruosi. Mitte-originaalvaruosade kasutamine võib põhjustada ohtu inimestele või materiaalseid kahjusid.
• Masinat tohib kasutada ainult ettenähtud kasutusotstarbeks. Asjatundmatu kasutuse eest vastutab ainüksi kasutaja. Asjatundmatu kasutuse korral tootja ei vastuta.

Ohutusjuhised bensiinikäitusega masinatele

• Sisepõlemismootorid kujutavad endast käitamise ja tankimise ajal erilist ohtu.
• Järgige alati hoiatusjuhiseid ja täiendavalt esitatud ohutuskorraldusi.
• Eiramise korral võivad juhtuda rasked või isegi surmavad vigastused
• Ärge töötage kunagi suletud või halvasti ventileeritud ruumides: Pidage silmas, et töötava mootori korral tekivad heitgaasid, mis võivad olla lõhnatud ja nähtamatud. Mootori heitgaasid sisaldavad mürgist süsinikmonooksiiidi.
  Süsinikmonooksidi sisaldavas ümbruses viibimine võib põhjustada teadvusetust ja surma.
• Ärge käitage seadet lahtise leegi läheduses.
• Ärge suitsetage tankimisel.
• Ärge loksutage tankimisel kütust üle.
• Sulgege paagikork pärast tankimist alati korralikult.
• Ärge puudutage töötava mootori korral summutit (põletusoht).
• Ärge puudutage töötava mootori korral süütekünla pistikut (elektrilöök).
• Laske masinal enne ümberehituse või remonditööde läbiviimist maha jahtuda ja eemaldage süütekühna pistik.
• Ärge kasutage puhastamiseks bensiini ja lahusteid. Plahvatusoht!

Kütuse sissevalamine:

Juhis:kahetaktimootor, seguvahekord 1:40

Järgige tingimata ohutusjuhiseid!

Kütustega ümberkäimine nõuab ettevaatlikku ja ettenägelikku tegutsemisviisi.

• Ainult väljalülitatud mootori korral!
• Puhastage korralikult täitepiirkondade ümbrus, et kütusesegu paaki või õlipaaki ei satu mustust.
• Keerake paagikork maha ja valage kütusesegu või vastavalt saeketiõli täiteotsaku alaservani sisse.
• Valage ettevaatlikult sisse, et kütusesegu või saeketiõli mitte üle loksutada.
• Keerake paagikork taas lõpuni kinni.
• Puhastage pärast tankimist paagikork ja ümbrus ning kontrollige tihedust!

Juhis:

Segage kütuse-õli segu valmistamiseks alati ettenäh- tud ölikogus poole kütusekogusega ette ja lisage see- järel ülejäänud kütusekogus. Loksutage valmis segu enne selle valamist pinnasepuuri korralikult läbi.

Pole möttekas ülemäärasest ohutusteadlikku- sest öli osakaalu kahetaktisegus üle esitatud seguvahekorra suurendada, sest seetõttu tekib rohkem põlemisjääke, mis koormavad keskkon- da ja ummistavad silindri väljalaskekanalit ning summutit. Peale selle suureneb kütusekulu ja vä- heneb võimsus.

Kütuse ladustamine

Kütused on ainult piiratult ladustatavad. Kütus ja kütusesegud vananevad aurumise töttu eriti körgete temperatuuride möjul. Ülemäära kaua ladustatud kütus ja kütusesegud vöivad nii käivitusprobleeme ja mootorikahjustusi pöhjustada. Ostke ainult nii palju kütust, kui palju möne kuu jooksul ära tarbitakse. Tarbige körgete temperatuuride korral segatud kütus 6-8 nädala jooksul.

Ladustage kütust ainult heaks kiidetud mahutites kuivas, jahedas ja turvaliselt!

Mineraalõlitooted, ka õlid, kuivatavad nahka. Korduva ja pikema kokkupuute korral kuivab nahk ära. Tagajärgedeks võivad olla erinevad nahahaigused. Peale selle on teada allergilised reaktsioonid.

Silmadega kokkupuude öliga põhjustab ärritusi. Loputage silma sattumisel asjaomast silma kohe puhta veega. Pöörduge säiliva ärrituse korral kohe arsti poole!

Kontrollige bensiinitorustikke, paagikatet ja kütuse-paaki ebatihedate kohtade või pragude suhtes.

Seadet ei tohi selliste kahjustusega käiku võtta.

Ärge tankige seadet, kui mootor on veel kuum või mil see töötab.

Ärge tankige masinat lahtise leegi läheduses.

Kasutuskestus:

Pinnasepuuri kasutamine võib põhjustada sõrmedel, kätel või käeliigestel verevarustushäireid.

Võivad tekkida sümptom nagu nt kehaosade tuimaks muutumine, valu, pisted, muutused nahal.

Kui tuvastatakse need sümptomid, siis pöörduge arsti poole.

Kasutage sobivaid kindaid ja tehke regulaarselt pause.

Hoidke ohutusjuhised korralikult alles.

6. Tehnilised andmed

Koostemõõdud ilma puuritaP x S x K mm	540 x 310 x 370
Mootori koosteviis: 1 silinder/2-taktiline
Mootori max võimsus kW 1,3
Töömaht ccm 51,7
Tühikäigupöörded 1/min 3000
Mootori max pöördearv 1/min 9600
Puuri nimipöörded 1/min	0-310
Vibratsioonitase käepidemel m/s ^2	15,62
kütus	Bensiin 90 oktaani
Paagi maht l	1
2-takti-mootoriõli seguvahekord kütusega	1:40
Kaal kg	9,5

Õigus tehnilisteks muudatusteks reserveeritud!

Helirõhutase L_pA	100,9 dB
Määramatus K_pA	3 dB
Helivõimsustase L_WA	111,4 dB
Määramatus K_WA	3 dB

Piirake müra teke ja vibratsioon miinimumile!

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.
• Kandke kindaid.

7. Enne käikuvõtmist

Monteerimine

Pakendamistehnilistel põhjustel pole Teie masin täie- likult monteeritud

⚠ Pozor!

Monteerige toode enne käikuvõtmist tingimata terviklikult!

Pinnasepuuri sissepanemine (joon. 2)

• Asetage mootorikorpus tööpingile, pistke pinnase-puur (7) ajamivöllile (6) ja järgige seejuures, et mölemad avad on kohakuti.
  • Pistke kaasaveopolt (A) sisse.
• Kindlustage splindiga (B) ja painutage kergelt ümber.

Tankimine (joon. 1)

• Keerake paagikork (15) peale.
• Valage kütusesegu lehtri abil sisse.
• Pidage seejuures silmas kütuse paisumist, ärge täitke paaki täielikult.
• Keerake paagikork (15) jälle korralikult kinni ja pu-hastage piirkond võimalikust väljaloksunud kütuse-segust.

Kütusesegu

Pinnasepuuri mootori puhul on tegemist kahetakti-mootoriga. Käitage seda kahetakti-mootoriölist ja kü-tusest koosneva kütuseseguga 1:40.

Kütuse jaoks vajatakse pliivaba tavabensiini Research oktaaniarvuga vähemalt 91. Mootori määrimine toimub kvaliteetse kahetakti-mootorõli juurdesegamise teel.

Ärge segage kütusesegu paagis. Kasutage selleks kaasapandud segamistopsi või muud sobivat mahutit. Valage kütusesegu paaki alles pärast eelsegamist ja korralikku läbisegamist.

• Kasutage ainult värsket, puhas kütust. Bensiinis leiduv vesi või mustus kahjustab kütusesüsteemi.
• Tankige hästi ventileeritud piirkonnas seisatud mootori korral. Kui mootor oli vahetult enne seda käigus, siis laske sel esmalt maha jahtuda. Ärge täitke mootorit kunagi hoones, kus bensiiniaurud võivad leekide või sädemeteni jõuda.
• Bensiin on äärmiselt tuleohtlik ja plahvatusvõimeline. Te võite kütusega ümberkäimisel põletusi või muid raskeid vigastusi saada.
• Lülitage mootor välja ja hoidke kuumusest, sädemetest ning leekidest eemal.
• Tankige ainult öues.
• Pühkige üleloksutatud bensiin viivitamatult ära.

Starterinöör (joon. 1)

Mootor käivitatakse tömbenöörist (9) tömmates.

Segurikastushoob (joon. 3)

Segurikastushoob (C) sulgeb ja avab karburaatoris käivitusklappi. Asendis irkastatakse mootori külmkäivituseks öhu-bensiini segu. Asendit asutatakse mootori käitamiseks ja sooja mootori käivitamiseks.

Tühikäigu seadekruvi (joon. 3)

Kruviga (D) saab seadistada pinnasepuuri tühikäigupöördeid. Kui tühikäigupöörded peaks olema liiga kõrgeks seadistatud (puurimisotsak pöörleb tühikäigul ise kaasa), siis saab tühikäigupöördeid aeglase vastupäeva keeramisega vähendada.

Tähelepanu! Muid töid peab teostama karburaatoril ainult volitatud erialatöökoda.

8. Käsitsemine

Enne käikuvõtmist on tähtis, et tunnete ja järgite ohutusjuhiseid.

Lülitage köigil töödel pinnasepuuri kallal tingimata mootor välja, tömmake küünlapistik maha ja kandke kaitsekindaid. Pinnasepuuri tohib käivitada alles pärast terviklikku kokkupanemist ja kontrollimist.

TÄHELEPANU! Lugege ohutusjuhised tähelepanelikult läbi (vt "Ohutusjuhised" ja täiendavalt juhiseid bensiinikäitusega masinate kohta).

Tähelepanu! Kasutage vigastuste vältimiseks turvajalatseid ja liibuvat tööriietust.

Enne käikuvõtmist on tähtis, et tunnete ja järgite ohutusjuhiseid.

• Järgige töötamisel siseriiklikke eeskirju, kui kasutate pinnasepuuri avalikel kruntidel või teedel.
• Hoidke inimesed, lapsed ja loomad ohupiirkonnast eemal.

• Otsige tööpind vöörkehade suhtes läbi ja eemaldage need.

• Masina juurest lahkumisel tuleb mootor alati seisata.

• Kontrollige pinnasepuuri talitlust ja käitusohutut seisundit.
• Ärge töötage üksi, hädajuhtumiteks peab olema keegi läheduses.
• Hoidke pinnasepuuri töötamisel alati mölema käega kinni.
• Pöörake tähelepanu stabiilsete seisule, ka puuri-misprotseduuri ajal.
• Ärge kummarduge töötamisel liiga kaugele ette.
• Pöörake tähelepanu laitmatule tühikäigule. Puur ei tohi töösooja mootori korral tühikäigul kaasa pöörelda.
• Lülitage seadme käitumises esinevate tuntavate muutuste korral mootor kohe välja.
• Ärge asetage ega pange kuumaks töötanud pinna-sepuuri kuiva rohu sisse ega põlemisvõimelistele esemetele. (tulekahju oht!)
• Puurige auku maasse mitmes lõigus, et vahepeal pinnast eemale juhtida.
• Töstke pinnasepuur vertikaalselt välja, ärge seadke viltu!
• Kindlustage alati puuravad, muidu valitseb vigastusoht!
• Tehke pinnasepuuriga eranditult avasid maapinda.
• Muud kasutusviisid pole lubatud.

Mootori käivitamine:

• Seadke külmas seisundis segurikastushoob (joon. 3; C) 📄peale.
• Seadke soojas seisundis segurikastushoob (joon. 3; C) treale.
• Rakendage mitmekordse vajutamisega kütuse-pumpa (16), kuni pumbas on näha kütust.
• Pange stopplüliti (11) positsiooni "Start".
• Tömmake kergelt starterinööri (9), kuni on tunda takistust, siis tömmake 2 - 3 korda jõuliselt tömbenööri, kuni mootor hetkeks süütab.

TÄHELEPANUI Ärge tömmake käimatömbamisnööri üle u 50 cm välja ja juhtige see ainult aeglaselt käsitsi tagasi. Hea käivituvuse jaoks on tähtis tömmata käimatömbamisnööri kiiresti ja jõuliselt.

• Segurikastushoob (joon. 3; C) peale.
• Tõmmake uuesti 2 - 3 korda starterinööri, kuni mootor süütab ja töötab tühikäigul.
• Tähelepanu! Pinnasepuur hakkab pöörlema alles gaasihoova rakendamisel.

Mootori seiskamine

Vajutage stopplüliti (11) positsiooni "Stopp".

Vajutage uuesti mootorit käivitades stopplüliti (11) eelnevalt positsiooni "Start".

Kontrollige enne mootori käivitamist:

- kütusetaset – paak peaks olema vähemalt pooleni täis

• Kütusetorustike seisundit

• väliseid poltliiteid tugeva kinnituse suhtes
• pinnasepuur peab saama vabalt liikuda
• Pange puur kohale ja vajutage gaasi reguleeri-mishooba (13).
• Reguleerige gaasi olenevalt maapinna omadustest, et optimaalselt edasi jõuda.
• Maapinna optimaalsete omaduste korral, mis võimaldab ühtlast töökiirust, saate töö hölbustamiseks gaasi reguleerimishoova (13) fiksaatorhoovaga (14) (keskmises gaasipositsioonis) fikseerida.

Töötamine

Pinnasepuuri juurest lahkumisel tuleb mootor alati seisata.

9. Puhastamine ja hooldus

Puhastamine

• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähe-se määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

Hooldus

Tömmake köigil töödel masina kallal süüteküünla pistik maha ja keerake süüteküunal välja. (körgepinge) Palun pidage hooldusplaanist kinni

Iga päev enne töö algust

Kontrollige kütusepaagi ja torustike tihedust. Kontrollige kinnitusdetaile, summuti katet, öhufiltri katet, reduktori määrimissüsteemi, pinnasepuuri kinnitust ja käsitsemiselementide funktsioone.

20 töötunni järel

Puhastage öhufilter ja kontrollige süüteküünalt

100 töötunni järel

Puhastage kütusepaak ja vahetage süüteküünal välja

300 töötunni järel

Vahetage õhufilter välja

Tähtis juhis remondi korral:

Palun pidage pinnasepuuride remondiks tagasitarnimisel silmas, et need tuleb saata ohutusalastel põhjustel teenindusjaama bensiinivabalt.

Tähelepanu!

Ärge suitsetage ega kasutage lahtist tuld.

Plahvatusoht

Öhufilter (joon. 4 - 5)

Öhufiltri regulaarne puhastamine ennetab karburaatori väärfunktsioone.

Õhufiltri puhastamine ja õhufiltri südamiku vahetamine:

• Vabastage õhufiltri korpuse (3) polt (E), võtke õhu-filtri kate maha ja kontrollige üle.
• Asendage kahjustatud element.
• Eemaldage mustus filtrikorpuse siseküljelt puhta, niiske lapiga.
• Võtke vahtkumm-filtersüdamik (F) ettevaatlikult maha ja kontrollige kahjustuste suhtes, vajaduse korral asendage.
• Puhastage vahtkumm-filtersüdamik (F) sooja vee ja pehmetoimelise seebilahusega. Loputage põhjalikult puhta veega ja laske korralikult kuivada.

Tähelepanu!

Ärge kasutage bensiini ega puhastuslahuseid.

Plahvatusoht

- Pange vahtkumm-filtersüdamik (F) peale ja paigaldage taas öhufiltri korpus.

Ärge laske mootoril öhufiltrisüdamikuta või kahjustatud öhufiltrisüdamikuga töötada. Seetõttu võivad tek-kida mootorikahjustused. Sel juhul: sellest tulenevate kahjude eest tootja ei vastuta, risk lasub ainuuksi kasutajal.

Summuti/korpus on käituse ajal väga kuumad. Ooda- ke alati ära, kuni mootor on maha jahtunud.

Ärge puudutage KUNAGI kuuma mootorit.

• Demonteerige süüteküunlapistiku kate (8), eemaldades selleks poldi (G) kaasapandud võtmega.
• Tömmake süüteküünla pistik (H) maha.
• Keerake süüteküünal (I) välja ja kontrollige üle.
• Kontrollige isolaatorit. Kahjustuste nagu nt pragude või kildude korral: Asendage süüteküünal (I).
• Puhastage süüteküünla elektrooodid traatharjaga.
• Kontrollige ja seadistage elektroodide vahet. Vahekaugus 0,75 mm.
• Keerake süüteküünal (I) sisse ja pingutage süüte-küünla võtmega kinni.
• Pange süüteküünla pistik (H) süüteküünla (I) peale.
  • Monteerige süüteküunlapistiku kate (8).

Pöörake tähelepanu sellele, et vahetamisel ei satu si-lindripeasse mustust.

Kontrollige süüteküünla (I) kinnitust.

- Lõtvunud süüteküünal võib üle kuumenemise tõttu mootorit kahjustada.

- Liiga tugev kinnipingutamine võib silindripea keeret kahjustada.

Sellest tulenevate kahjude eest tootja ei vastuta; kogu riski võtab enda kanda kasutaja.

Imipea väljavahetamine (joon. 8)

Imipea viltfilter (J) võib kasutamisel ummistuda. Kü- tuse laitmatu pealevoolu tagamiseks karburaatorisse tuleks imipea umbes kord kvartalis uuega asendada.

Tömmake imipea vahetamiseks traatkonksuga paagikorgi ava kaudu välja.

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*:Süüteküünal, puur

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

10. Ladustamine ja transportimine

Transportimine

Laske masina mootoril enne transportimist või vastavalt enne seismapanemist maha jahtuda, et vältida põletusi ja välistada tulekahju oht.

Töö ajal tuleb asukohavahetuse korral ka lühikestel distantsidel mootor välja lülitada.

Kandke pinnasepuuri ainult hoidekäepidemest. Ärge puudutage korpust (põletusoht).

Mootorsõidukis transportimisel tuleb pöörata tähelepanu pinnasepuuri turvalisele asendile.

Transportimisel tuleb kütusepaak (2) jäägitult tühjendada.

Ladustamine

Ärge pange pinnasepuuri kunagi kauemaks 30 päevaks hoiule ilma järgmisi samme läbi tegemata.

Järgige enne seadme ladustamist puhastus- ja hooldusjuhiseid!

Pinnasepuuri hoiulepanemine

Kui panete pinnasepuuri kauemaks 30 päevaks hoiule, siis tuleb see selleks ette valmistada. Vastasel juhul aurub karburaatoris olev ülejäänud kütus ära ja jätab järele kummilaadse põhjasette. See võib raskendada käivitamist ja põhjustada kalleid remonditöid.

• Võtke kütusepaagi kork aeglaselt maha, et võimalik rõhk paagist välja lasta. Tühjendage ettevaatlikult paak.
• Käivitage mootor ja laske töötada, kuni mootor karburaatorist kütuse löppemisel seiskub.
  • Laske mootoril maha jahtuda (u 5 minutit).
  • Eemaldage süüteküünal
• Valage põlemiskambrisse 1 teelusikas 2-taktiöli. Tõmmake mitu korda aeglaselt starterinööri, et katta sisemised komponendid ölikelmega. Pange süüteküunal jälle sisse.

- Pange pinnasepuur hoiule kuivas kohas eemal võimalikest süüteallikatest, nt ahjudest, gaasiga kuumaveeboileritest, gaasikuivatitest jms.

Pinnasepuuri uuesti käikuvõtmine

• Eemaldage süüteküünal.
• Tömmake kiiresti starterinööri, et eemaldada põlemiskambrist ülemäärane öli.
• Puhastage süüteküünal ja pöörake tähelepanu süüteküünla elektroodide öigele vahele; või kasutage öige elektroodide vahega uut süüteküünalt.

11. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseeriige pakendid keskkonnasöbralikult.

12. Rikete körvaldamine

Rike Võimalik põhjus Kõrvaldamine
Mootor ei käivitu 1. Süüteküünla kaabel vabanenud2. Pole kütus või kütus vana3. Drosselklapi hoob pole korrekteses käivitusasendis4. Segurikasti pole asendis SISSE5. Blokeeritud kütusetorustik6. Määrdunudsüüteküünal7. Mootormärg	1. Kinnitage süüteküünla kaabel kindlalt süüteküünla külge2. Valage puhast värsket kütust juurde3. Lükake drosselklapi hoob käivitusposit-siooni4. Külmkäivitusel peab toetuma drossel vastu segurikastit5. Puhastage kütusetorustik6. Puhastage, häälestage pilu või vaheta-ge süüteküünal välja7. Oodake enne uuesti käivitamist mõni minut
Mootor töötab tõukeliselt 1. Süüteküünla kaabel lahtine2. Masin töötab SEGURIKASTIGA3. Blokeeritud kütusetorustik või liiga kaua seisnud kütus4. Ventilatsioon ummistunud5. Vesi või mustus kütusesüsteemis6. Määrdunud õhufilter	1. Ühendage süüteküünla kaabel tugevas- ti külge2. Lükake segurikastushoob VÄLJA peale3. Puhastage kütusetorustik. Täitke paak puhta värske kütusega4. Puhastage ventilatsioon5. Tühjendage kütusepaak. Valage värs- ket kütust juurde6. Puhastage õhufilter või vahetage see välja
Mootor üle kuumenenud	1. Liiga vähe öli mootoris2. Määrdunud õhufilter3. Ōhuvool piiratud	1. Valage paaki õige kütuse-öli segu.2. Puhastage õhufilter või vahetage see välja3. Eemaldage puhuri korpus ja puhastage see
Mootor ei seisku, kui drossel- klapp asub STOPP peal, või mootori pöörded ei tõuse, kui häälestati drosselklappi.	Mustus drosseli reduktoris	Eemaldage mustus

Kui need meetmed ei peaks viga kõrvaldama või tekkima vead, mida pole siin mainitud, siis laske seade spetsialistil üle kontrollida.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigused garantiile nimetatud vigade tõttu. Ōige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
