GEBRUIKSAANWIJZING 04633 NEO tools

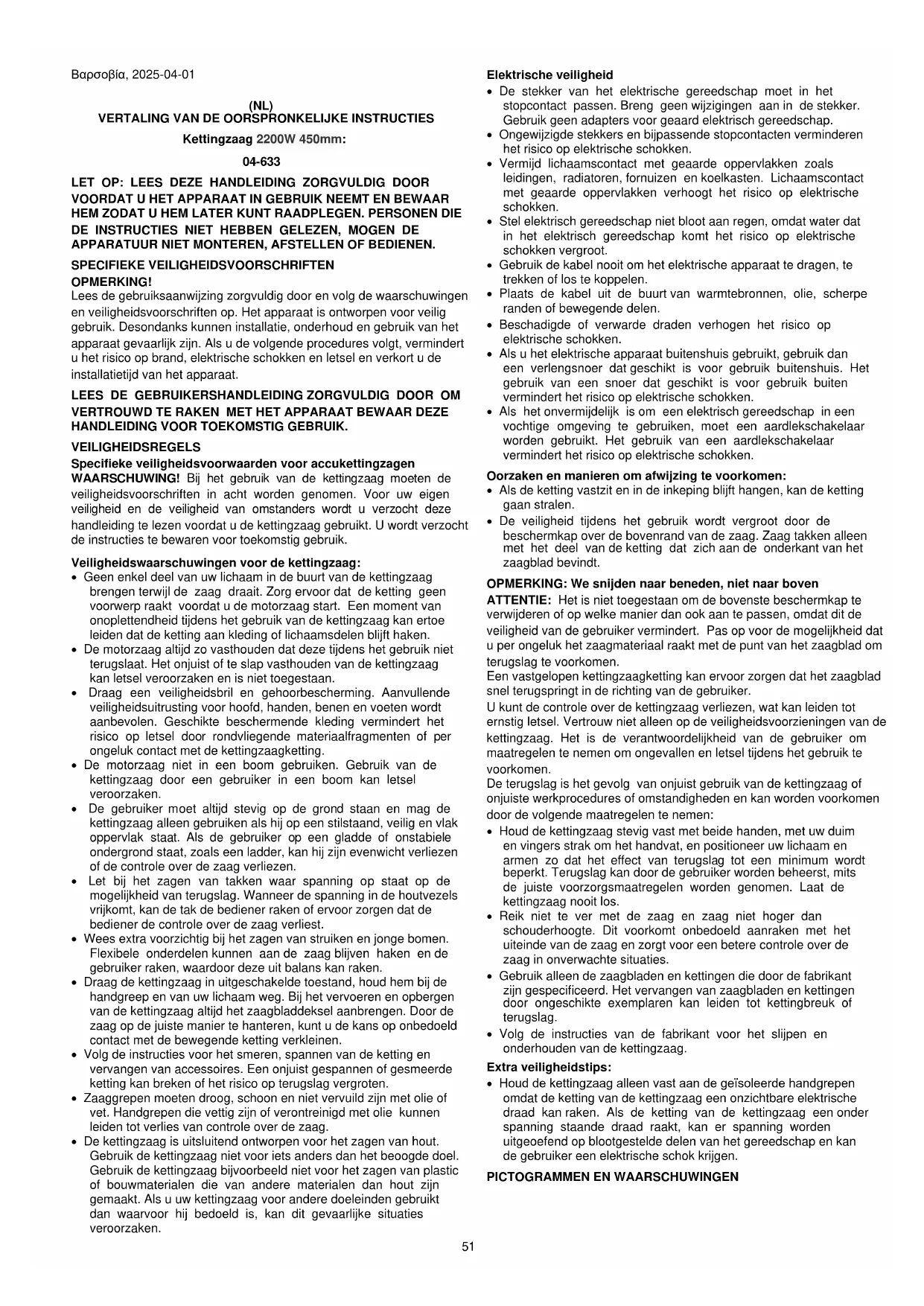

Kettingzaag 2200W 450mm: 04-633 LET OP: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR HEM ZODAT U HEM LATER KUNT RAADPLEGEN. PERSONEN DIE DE INSTRUCTIES NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN OPMERKING! Lees de gebruiksaanwijzing zorgvuldig door en volg de waarschuwingen en veiligheidsvoorschriften op. Het apparaat is ontworpen voor veilig gebruik. Desondanks kunnen installatie, onderhoud en gebruik van het apparaat gevaarlijk zijn. Als u de volgende procedures volgt, vermindert u het risico op brand, elektrische schokken en letsel en verkort u de installatietijd van het apparaat.

LEES DE GEBRUIKERSHANDLEIDING ZORGVULDIG DOOR OM

VERTROUWD TE RAKEN MET HET APPARAAT BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK. VEILIGHEIDSREGELS Specifieke veiligheidsvoorwaarden voor accukettingzagen WAARSCHUWING! Bij het gebruik van de kettingzaag moeten de veiligheidsvoorschriften in acht worden genomen. Voor uw eigen veiligheid en de veiligheid van omstanders wordt u verzocht deze handleiding te lezen voordat u de kettingzaag gebruikt. U wordt verzocht de instructies te bewaren voor toekomstig gebruik. Veiligheidswaarschuwingen voor de kettingzaag:

• Geen enkel deel van uw lichaam in de buurt van de kettingzaag brengen terwijl de zaag draait. Zorg ervoor dat de ketting geen voorwerp raakt voordat u de motorzaag start. Een moment van onoplettendheid tijdens het gebruik van de kettingzaag kan ertoe leiden dat de ketting aan kleding of lichaamsdelen blijft haken.

• De motorzaag altijd zo vasthouden dat deze tijdens het gebruik niet terugslaat. Het onjuist of te slap vasthouden van de kettingzaag kan letsel veroorzaken en is niet toegestaan.

• Draag een veiligheidsbril en gehoorbescherming. Aanvullende veiligheidsuitrusting voor hoofd, handen, benen en voeten wordt aanbevolen. Geschikte beschermende kleding vermindert het risico op letsel door rondvliegende materiaalfragmenten of per ongeluk contact met de kettingzaagketting.

• De motorzaag niet in een boom gebruiken. Gebruik van de kettingzaag door een gebruiker in een boom kan letsel veroorzaken.

• De gebruiker moet altijd stevig op de grond staan en mag de kettingzaag alleen gebruiken als hij op een stilstaand, veilig en vlak oppervlak staat. Als de gebruiker op een gladde of onstabiele ondergrond staat, zoals een ladder, kan hij zijn evenwicht verliezen of de controle over de zaag verliezen.

• Let bij het zagen van takken waar spanning op staat op de mogelijkheid van terugslag. Wanneer de spanning in de houtvezels vrijkomt, kan de tak de bediener raken of ervoor zorgen dat de bediener de controle over de zaag verliest.

• Wees extra voorzichtig bij het zagen van struiken en jonge bomen. Flexibele onderdelen kunnen aan de zaag blijven haken en de gebruiker raken, waardoor deze uit balans kan raken.

• Draag de kettingzaag in uitgeschakelde toestand, houd hem bij de handgreep en van uw lichaam weg. Bij het vervoeren en opbergen van de kettingzaag altijd het zaagbladdeksel aanbrengen. Door de zaag op de juiste manier te hanteren, kunt u de kans op onbedoeld contact met de bewegende ketting verkleinen.

• Volg de instructies voor het smeren, spannen van de ketting en vervangen van accessoires. Een onjuist gespannen of gesmeerde ketting kan breken of het risico op terugslag vergroten.

• Zaaggrepen moeten droog, schoon en niet vervuild zijn met olie of vet. Handgrepen die vettig zijn of verontreinigd met olie kunnen leiden tot verlies van controle over de zaag.

• De kettingzaag is uitsluitend ontworpen voor het zagen van hout. Gebruik de kettingzaag niet voor iets anders dan het beoogde doel. Gebruik de kettingzaag bijvoorbeeld niet voor het zagen van plastic of bouwmaterialen die van andere materialen dan hout zijn gemaakt. Als u uw kettingzaag voor andere doeleinden gebruikt dan waarvoor hij bedoeld is, kan dit gevaarlijke situaties veroorzaken. Elektrische veiligheid

• De stekker van het elektrische gereedschap moet in het stopcontact passen. Breng geen wijzigingen aan in de stekker. Gebruik geen adapters voor geaard elektrisch gereedschap.

• Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.

• Vermijd lichaamscontact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Lichaamscontact met geaarde oppervlakken verhoogt het risico op elektrische schokken.

• Stel elektrisch gereedschap niet bloot aan regen, omdat water dat in het elektrisch gereedschap komt het risico op elektrische schokken vergroot.

• Gebruik de kabel nooit om het elektrische apparaat te dragen, te trekken of los te koppelen.

• Plaats de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen.

• Beschadigde of verwarde draden verhogen het risico op elektrische schokken.

• Als u het elektrische apparaat buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buiten vermindert het risico op elektrische schokken.

• Als het onvermijdelijk is om een elektrisch gereedschap in een vochtige omgeving te gebruiken, moet een aardlekschakelaar worden gebruikt. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken. Oorzaken en manieren om afwijzing te voorkomen:

• Als de ketting vastzit en in de inkeping blijft hangen, kan de ketting gaan stralen.

• De veiligheid tijdens het gebruik wordt vergroot door de beschermkap over de bovenrand van de zaag. Zaag takken alleen met het deel van de ketting dat zich aan de onderkant van het zaagblad bevindt. OPMERKING: We snijden naar beneden, niet naar boven ATTENTIE: Het is niet toegestaan om de bovenste beschermkap te verwijderen of op welke manier dan ook aan te passen, omdat dit de veiligheid van de gebruiker vermindert. Pas op voor de mogelijkheid dat u per ongeluk het zaagmateriaal raakt met de punt van het zaagblad om terugslag te voorkomen. Een vastgelopen kettingzaagketting kan ervoor zorgen dat het zaagblad snel terugspringt in de richting van de gebruiker. U kunt de controle over de kettingzaag verliezen, wat kan leiden tot ernstig letsel. Vertrouw niet alleen op de veiligheidsvoorzieningen van de kettingzaag. Het is de verantwoordelijkheid van de gebruiker om maatregelen te nemen om ongevallen en letsel tijdens het gebruik te voorkomen. De terugslag is het gevolg van onjuist gebruik van de kettingzaag of onjuiste werkprocedures of omstandigheden en kan worden voorkomen door de volgende maatregelen te nemen:

• Houd de kettingzaag stevig vast met beide handen, met uw duim en vingers strak om het handvat, en positioneer uw lichaam en armen zo dat het effect van terugslag tot een minimum wordt beperkt. Terugslag kan door de gebruiker worden beheerst, mits de juiste voorzorgsmaatregelen worden genomen. Laat de kettingzaag nooit los.

• Reik niet te ver met de zaag en zaag niet hoger dan schouderhoogte. Dit voorkomt onbedoeld aanraken met het uiteinde van de zaag en zorgt voor een betere controle over de zaag in onverwachte situaties.

• Gebruik alleen de zaagbladen en kettingen die door de fabrikant zijn gespecificeerd. Het vervangen van zaagbladen en kettingen door ongeschikte exemplaren kan leiden tot kettingbreuk of terugslag.

• Volg de instructies van de fabrikant voor het slijpen en onderhouden van de kettingzaag. Extra veiligheidstips:

• Houd de kettingzaag alleen vast aan de geïsoleerde handgrepen omdat de ketting van de kettingzaag een onzichtbare elektrische draad kan raken. Als de ketting van de kettingzaag een onder spanning staande draad raakt, kan er spanning worden uitgeoefend op blootgestelde delen van het gereedschap en kan de gebruiker een elektrische schok krijgen.

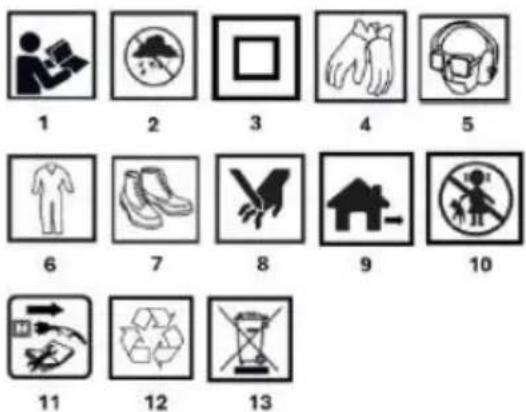

1.Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht! 2.Beschermen tegen vocht en regen

3. Secundaire beschermingsklasse.

4.Gebruik persoonlijke beschermingsmiddelen: beschermende handschoenen 5.Draag persoonlijke beschermingsmiddelen: oogbescherming, gehoorbescherming en stofmasker. 6.Draag persoonlijke beschermingsmiddelen: Beschermende kleding 7.Draag persoonlijke beschermingsmiddelen: beschermend schoeisel 8.Voorzichtig risico op snijwonden in handen, snijvingers. 9.Voor buitengebruik 10.Buiten bereik van kinderen bewaren 11.Trek de stekker uit het stopcontact voor onderhoud of reparatie. 12.Recyclebaar 13.Niet weggooien met huishoudelijk afval

BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN

De volgende nummering verwijst naar de onderdelen van het apparaat getoond op de grafische pagina's van deze handleiding. Aanwijzing Beschrijving

Bediening met drukknop

Afdekking aandrijfwiel

Vergrendelknop voor bediening

• Er kunnen verschillen zijn tussen de afbeelding en het daadwerkelijke product. VOORBEREIDING De kettingzaag is een handapparaat. Het wordt aangedreven door een eenfasige wisselstroommotor. Dit type elektrisch gereedschap is ontworpen voor werkzaamheden in de huis-tuin. De kettingzaag kan worden gebruikt voor het snoeien van bomen, het bijknippen van takken, het klaarmaken van brandhout, hout voor de open haard en andere toepassingen waarbij hout moet worden gezaagd. MONTAGE

• Draai de vergrendeling van het tandwieldeksel (11) volledig los door deze linksom te draaien en verwijder het deksel.

• Plaats de ketting (7) op het zaagblad (6) en zorg ervoor dat de messen in de draairichting wijzen.

• Plaats het zaagblad (6) en de ketting (7) op hun plaats en zorg ervoor dat de ketting rond het tandwiel ligt. Zorg er ook voor dat de pen in het zaagblad past. Als de pen niet past, kan hij iets worden bijgesteld met de kettingspanknop (9). Tijdens het gebruik mag de ketting (7) niet van het zaagblad (6) glijden.

• Trek het zaagblad (6) naar voren totdat de ketting (7) goed vastzit. Zorg ervoor dat alle aandrijfschakels in de groef van het zaagblad zitten.

• Breng het tandwieldeksel (10) aan en zet het vast met het tandwieldekselslot. KETTINGSPANNING

• Draai de vergrendeling van het rondseldeksel (11) een paar slagen los om te controleren of deze los zit.

• Stel de kettingspanning af met de kettingspanningsknop (9). Door de knop omlaag te draaien wordt de spanning verhoogd en door de knop omhoog te draaien wordt de kettingspanning verlaagd.

• De spanning is correct als je de ketting met je vinger en duim 3 mm van het zaagblad kunt trekken. Span de ketting niet te strak, want dat verkort de levensduur van de ketting en het zaagblad.

• Draai de vergrendeling van het tandwieldeksel (11) vast. OPMERKINGEN:

• De ketting (7) moet worden afgesteld voor het eerste gebruik, opnieuw na 2-3 minuten gebruik en opnieuw gecontroleerd en afgesteld indien nodig na elke 30 minuten gebruik. Zorg ervoor dat de ketting niet te strak gespannen wordt.

WERKING VAN HET APPARAAT

• Sluit het netsnoer (15) aan op de 230V 50Hz voeding.

• Om te voorkomen dat de trekker van de schakelaar per ongeluk wordt ingedrukt, is er een vergrendelknop (13) beschikbaar.

• Om het gereedschap te starten, drukt u op de vergrendelknop (13) en trekt u aan de schakeltrekker (2). Laat de trekker los om te stoppen.

• Om de zaag uit te schakelen, laat u de schakeltrekker (2) los. De geïntegreerde rem stopt de draaiende zaag in zeer korte tijd.

• Druk de spikes tegen het hout (12) en zorg ervoor dat de ketting (7) niet in contact komt met het te zagen materiaal.

• Begin met zagen door de handgreep (4) bij de voorste hendel vast te houden en de achterste hendel (1) op te tillen.

• Als het hout niet in één haal kan worden gezaagd, trek dan lichtjes aan de voorste handgreep (4) en zaag verder, trek de zaag een beetje terug en druk dan de spikes (12) een beetje lager en beëindig het zagen door de achterste handgreep 1) op te tillen.

• Trek de zaag uit het zaaggedeelte terwijl de ketting nog loopt. VEILIGHEIDSKETTINGREM

• De kettingzaag is uitgerust met een kettingrem die de ketting in een fractie van een seconde stopt. Deze wordt geactiveerd wanneer de handbeschermer naar voren wordt bewogen. De ketting stopt.

DE OLIETANK BIJVULLEN

• Reinig het oliereservoir (3) rondom de dop grondig om te voorkomen dat er vuil in het reservoir komt.

• Draai de plug van het oliereservoir los en giet de olie erin tot aan de onderkant van de vulopening.

• Sluit het olievat (3) goed af.

• Verwijder voorzichtig alle olie die is overgelopen. OPMERKING Alleen bijvullen als de motor is uitgeschakeld en de stekker uit het stopcontact is getrokken! SMERING ZAAGKETTING Zaag nooit als de ketting niet voldoende gesmeerd is. Anders wordt de levensduur van de zaag verkort. Controleer het oliepeil in het reservoir (3) en de olietoevoer voordat u met het werk begint. Controleer de olietoevoer aan de hand van de onderstaande instructies:

• Start de elektrische kettingzaag.

• Houd de kettingzaag ongeveer 15 cm boven de stam of grond (gebruik een geschikte ondergrond).

• Als de smering voldoende is, zullen lichte oliesporen zichtbaar zijn omdat de olie van de ketting afspat. Let op de richting van de wind en vermijd onnodige blootstelling aan gespoten olie! CONSERVATIE

• Zorg er altijd voor dat het apparaat is uitgeschakeld en dat de stekker uit het stopcontact is gehaald voordat u onderhoud of reparaties uitvoert.

• Gebruik nooit benzine, benzine, verdunner, alcohol enz. Dit kan verkleuring, vervorming of barsten veroorzaken.

• Reinig de ventilatiesleuven regelmatig met een borstel of perslucht. INHOUD KIT:

• Zaag met ketting en zaagblad

Kettingolie toevoersysteem automatisch Inhoud kettingolietank 200 ml Type gids 457 mm Kettingdikte/breedte zaaggroef 1,27 mm Tandwiel (tanden x steek) 6 x 3/8'' Lineaire snelheid van ketting (onbelast) 12 m/s Kettingsteek 3/8'' (9,525 mm) aantal cellen

Massa 6 kg Jaar van productie

04-633 geeft zowel het type als de aanduiding van de machine aan

Waarde trillingsversnelling (achterste handgreep)

Informatie over geluid en trillingen Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgestraalde geluidsdrukniveau L

en het geluidsvermogenniveau L (WA)

waarbij K de meetonzekerheid is). De trillingen die worden uitgestraald door de apparatuur worden beschreven door de trillingsversnellingswaarde a (h) ( waarbij K de meetonzekerheid is). Het geluidsdrukniveau L

en de trillingsversnellingswaarde a

die in deze instructies zijn gespecificeerd, zijn gemeten in overeenstemming met EN 62841-1. Het gespecificeerde trillingsniveau a

kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Als alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met de leverancier van uw product of de plaatselijke autoriteiten voor informatie over afvalverwijdering. Afgedankte elektrische en elektronische apparatuur bevat stoffen die niet milieuvriendelijk zijn. Niet-gerecyclede apparatuur vormt een potentieel risico voor het milieu en de menselijke gezondheid. "GTX Polen Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "GTX Polen") informeert dat alle auteursrechten op de inhoud van deze handleiding (hierna: "handleiding"), met inbegrip van onder andere. Alle auteursrechten op de inhoud van deze handleiding (hierna te noemen "handleiding"), met inbegrip van maar niet beperkt tot de tekst, foto's, diagrammen, tekeningen, evenals de samenstelling ervan, behoren uitsluitend tot GTX Polen en zijn onderworpen aan de wettelijke bescherming op grond van de wet van 4 februari 1994 inzake het auteursrecht en de naburige rechten (d.w.z. Journal of Laws 2006 nr. 90 Item 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van de gehele handleiding en de afzonderlijke elementen zonder schriftelijke toestemming van GTX Polen is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid. EG-verklaring van overeenstemming Fabrikant: GTX Polen Sp. z o.o. Sp.k, 2/4 Pograniczna-straat 02-285 Warschau Product: Hogedrukreiniger Model: 04-633 Handelsnaam: NEO TOOLS Serienummer: 00001 ÷ 99999 Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU Gegarandeerd geluidsvermogensniveau LWA= 108 dB(A) Gemeten geluidsvermogen LwA= 103dB(A) K=3dB(A) En voldoet aan de eisen van de normen: EN 62841-1:2015 + A11:2022; EN 62841-4-1:2020 EN IEC 55014-1: 2021; EN IEC 61000-3-2: 2019+A1:2021; EN IEC

61000-3-11: 2019; EN IEC 55014-2: 2021

EN IEC 63000:2018 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden: Ondertekend namens: GTX Polen Sp. z o.o. Sp.k. 2/4 Pograniczna-straat 02-285 Warschau Paweł Kowalski Technisch documentatiemedewerker GTX Polen Warschau, 2025-04-01 (PT)
