MANUAL DE USUARIO 04633 NEO tools

• Ligar a motosserra eléctrica.

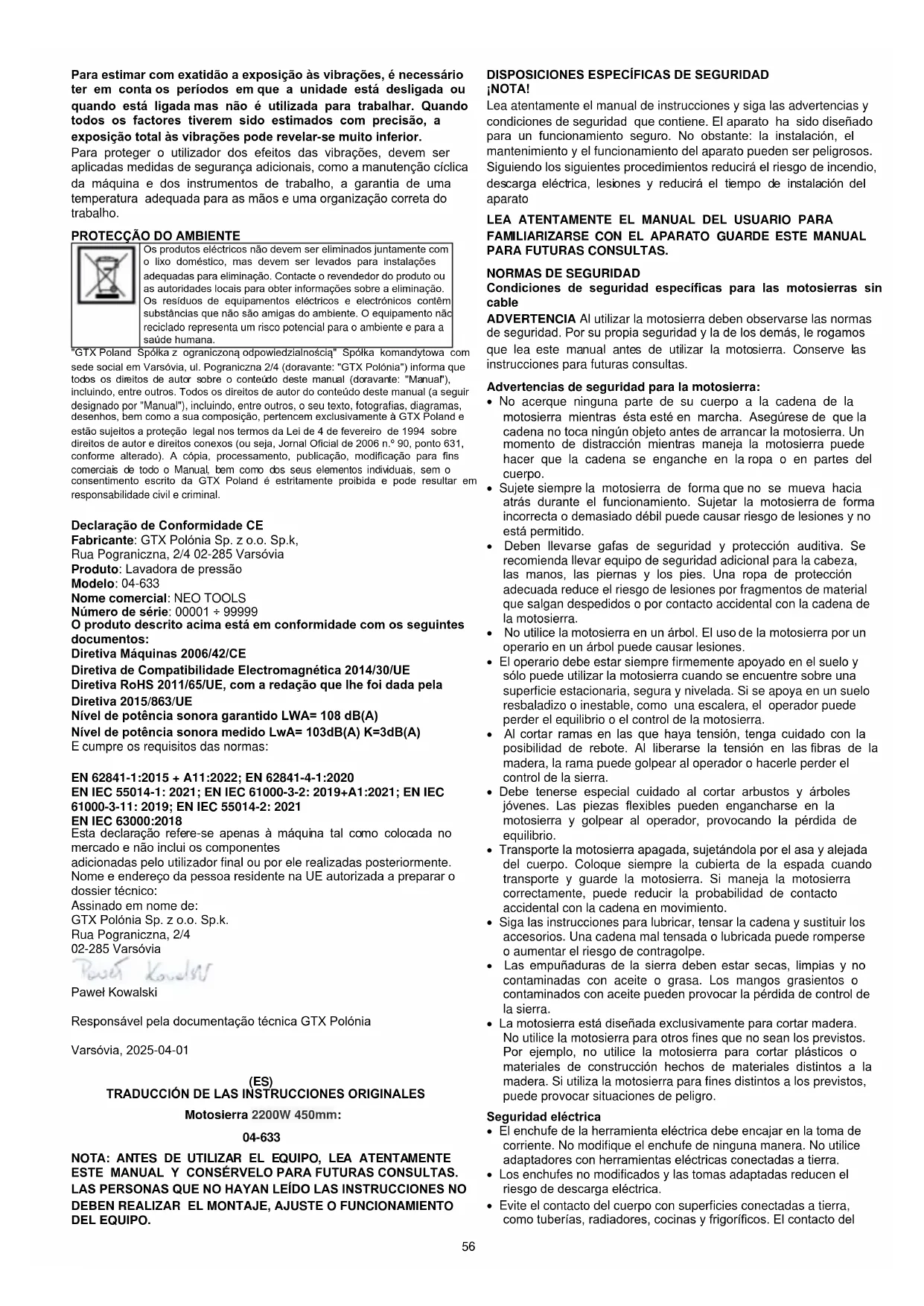

TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

¡NOTA! Lea atentamente el manual de instrucciones y siga las advertencias y condiciones de seguridad que contiene. El aparato ha sido diseñado para un funcionamiento seguro. No obstante: la instalación, el mantenimiento y el funcionamiento del aparato pueden ser peligrosos. Siguiendo los siguientes procedimientos reducirá el riesgo de incendio, descarga eléctrica, lesiones y reducirá el tiempo de instalación del aparato LEA ATENTAMENTE EL MANUAL DEL USUARIO PARA FAMILIARIZARSE CON EL APARATO GUARDE ESTE MANUAL PARA FUTURAS CONSULTAS.

Condiciones de seguridad específicas para las motosierras sin cable ADVERTENCIA Al utilizar la motosierra deben observarse las normas de seguridad. Por su propia seguridad y la de los demás, le rogamos que lea este manual antes de utilizar la motosierra. Conserve las instrucciones para futuras consultas. Advertencias de seguridad para la motosierra:

• No acerque ninguna parte de su cuerpo a la cadena de la motosierra mientras ésta esté en marcha. Asegúrese de que la cadena no toca ningún objeto antes de arrancar la motosierra. Un momento de distracción mientras maneja la motosierra puede hacer que la cadena se enganche en la ropa o en partes del cuerpo.

• Sujete siempre la motosierra de forma que no se mueva hacia atrás durante el funcionamiento. Sujetar la motosierra de forma incorrecta o demasiado débil puede causar riesgo de lesiones y no está permitido.

• Deben llevarse gafas de seguridad y protección auditiva. Se recomienda llevar equipo de seguridad adicional para la cabeza, las manos, las piernas y los pies. Una ropa de protección adecuada reduce el riesgo de lesiones por fragmentos de material que salgan despedidos o por contacto accidental con la cadena de la motosierra.

• No utilice la motosierra en un árbol. El uso de la motosierra por un operario en un árbol puede causar lesiones.

• El operario debe estar siempre firmemente apoyado en el suelo y sólo puede utilizar la motosierra cuando se encuentre sobre una superficie estacionaria, segura y nivelada. Si se apoya en un suelo resbaladizo o inestable, como una escalera, el operador puede perder el equilibrio o el control de la motosierra.

• Al cortar ramas en las que haya tensión, tenga cuidado con la posibilidad de rebote. Al liberarse la tensión en las fibras de la madera, la rama puede golpear al operador o hacerle perder el control de la sierra.

• Debe tenerse especial cuidado al cortar arbustos y árboles jóvenes. Las piezas flexibles pueden engancharse en la motosierra y golpear al operador, provocando la pérdida de equilibrio.

• Transporte la motosierra apagada, sujetándola por el asa y alejada del cuerpo. Coloque siempre la cubierta de la espada cuando transporte y guarde la motosierra. Si maneja la motosierra correctamente, puede reducir la probabilidad de contacto accidental con la cadena en movimiento.

• Siga las instrucciones para lubricar, tensar la cadena y sustituir los accesorios. Una cadena mal tensada o lubricada puede romperse o aumentar el riesgo de contragolpe.

• Las empuñaduras de la sierra deben estar secas, limpias y no contaminadas con aceite o grasa. Los mangos grasientos o contaminados con aceite pueden provocar la pérdida de control de la sierra.

• La motosierra está diseñada exclusivamente para cortar madera. No utilice la motosierra para otros fines que no sean los previstos. Por ejemplo, no utilice la motosierra para cortar plásticos o materiales de construcción hechos de materiales distintos a la madera. Si utiliza la motosierra para fines distintos a los previstos, puede provocar situaciones de peligro. Seguridad eléctrica

• El enchufe de la herramienta eléctrica debe encajar en la toma de corriente. No modifique el enchufe de ninguna manera. No utilice adaptadores con herramientas eléctricas conectadas a tierra.

• Los enchufes no modificados y las tomas adaptadas reducen el riesgo de descarga eléctrica.

• Evite el contacto del cuerpo con superficies conectadas a tierra, como tuberías, radiadores, cocinas y frigoríficos. El contacto del57 cuerpo con superficies conectadas a tierra aumenta el riesgo de descarga eléctrica.

• No exponga las herramientas eléctricas a la lluvia , ya que la entrada de agua en la herramienta eléctrica aumenta el riesgo de descarga eléctrica.

• No utilice nunca el cable para transportar, tirar o desconectar la herramienta eléctrica.

• El cable debe colocarse lejos de fuentes de calor, aceite, bordes afilados o piezas móviles.

• Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

• Cuando utilice la herramienta eléctrica al aire libre, utilice un cable alargador adecuado para uso en exteriores. El uso de un cable adecuado reduce el riesgo de descarga eléctrica.

• Si es inevitable utilizar una herramienta eléctrica en un lugar húmedo, debe emplearse un interruptor diferencial. El uso de un interruptor diferencial reduce el riesgo de descarga eléctrica. Causas y formas de prevenir el rechazo:

• El chorro puede producirse si la cadena se atasca y se atasca en la muesca.

• La seguridad de uso se ve reforzada por el protector de seguridad situado sobre el borde superior de la sierra. Corte las ramas sólo con la parte de la cadena que está en el borde inferior de la espada. NOTA: Cortamos hacia abajo, no hacia arriba ATENCIÓN: No está permitido retirar o modificar en modo alguno la protección superior, ya que ello reduce la seguridad del usuario. Tenga cuidado con la posibilidad de tocar accidentalmente el material de corte con la punta de la barra guía para protegerse contra el contragolpe. Una cadena de motosierra atascada puede hacer que la espada retroceda rápidamente hacia el operador. Podría perder el control de la motosierra y sufrir lesiones graves. No confíe únicamente en los dispositivos de seguridad de la motosierra. Es responsabilidad del usuario llevar a cabo las medidas necesarias para evitar accidentes y lesiones durante el funcionamiento. El retroceso es el resultado de un uso incorrecto de la motosierra o de procedimientos o condiciones de funcionamiento incorrectos y puede evitarse tomando las siguientes medidas:

• Sujete la motosierra firmemente con ambas manos, con el pulgar y los dedos bien sujetos alrededor del mango, y coloque el cuerpo y los brazos de manera que se minimice el efecto del retroceso. El retroceso puede ser controlado por el operador siempre que se tomen las precauciones adecuadas. No suelte nunca la motosierra.

• No llegue demasiado lejos con la sierra ni realice cortes a una altura superior a la de los hombros. Esto evita tocar involuntariamente con el extremo de la sierra y permite un mejor control de la sierra en situaciones inesperadas.

• Utilice únicamente las barras guía y las cadenas especificadas por el fabricante. La sustitución de barras y cadenas por otras inadecuadas puede provocar la rotura o el retroceso de la cadena.

• Siga las instrucciones del fabricante para afilar y mantener la motosierra. Consejos de seguridad adicionales:

• Sujete la motosierra sólo por las empuñaduras aisladas, ya que la cadena de la motosierra puede tocar un cable eléctrico invisible. Si la cadena de la motosierra toca un cable con corriente, puede aplicarse tensión a las partes expuestas de la herramienta y el operario puede recibir una descarga eléctrica.

PICTOGRAMAS Y ADVERTENCIAS

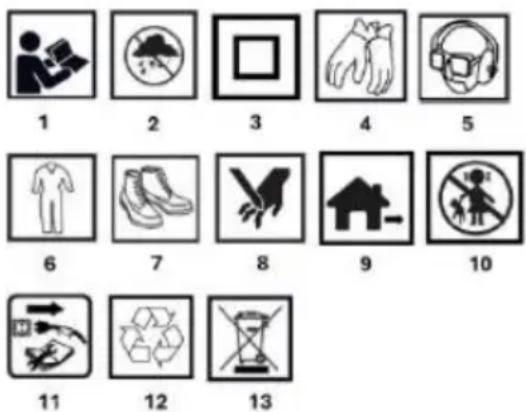

1.¡Lea el manual de instrucciones y observe las advertencias y condiciones de seguridad que contiene! 2.Proteger de la humedad y la lluvia 3.Clase de protección secundaria. 4.Utilizar equipos de protección individual: guantes de protección 5.Llevar equipo de protección individual: protección ocular, protección auditiva y máscara antipolvo. 6.Llevar equipo de protección individual: Ropa de protección 7.Llevar equipo de protección individual: calzado de protección. 8.Precaución riesgo de cortarse las manos, cortarse los dedos. 9.Para uso exterior 10.Mantener fuera del alcance de los niños 11.Desconecte el cable de alimentación antes de realizar cualquier tarea de mantenimiento o reparación. 12.Reciclable 13.No tirar a la basura doméstica DESCRIPCIÓN DE LOS ELEMENTOS GRÁFICOS La numeración siguiente se refiere a los componentes del aparato que se muestran en las páginas gráficas de este manual. Designación Descripción

Accionamiento mediante pulsador

Indicador del nivel de aceite

Pomo tensor de la cadena

Cubierta de la rueda motriz

Botón de bloqueo de funcionamiento

Cable de alimentación

• Puede haber diferencias entre el gráfico y el producto real PREPARACIÓN La motosierra es un aparato manual. Se acciona mediante un motor monofásico de corriente alterna. Este tipo de herramienta eléctrica está diseñada para realizar trabajos en el jardín doméstico. La motosierra puede utilizarse para la poda de árboles, el recorte de ramas, la preparación de leña, leña para la chimenea y otras aplicaciones que requieran el corte de madera. MONTAJE

• Desenrosque completamente el bloqueo de la tapa del piñón (11) girándolo en sentido antihorario y retire la tapa.

• Coloque la cadena (7) en la barra guía (6), asegurándose de que las cuchillas apunten en el sentido de giro.

• Coloque la barra guía (6) y la cadena (7) en su sitio, asegurándose de que la cadena rodea el piñón . Asegúrese también de que el pasador encaja en la barra. Si no encaja, puede ajustarse ligeramente con el mando tensor de la cadena (9). Durante el funcionamiento, la cadena (7) no debe salirse de la barra (6).

• Tire de la barra guía (6) hacia delante hasta que la cadena (7) quede firmemente asentada. Asegúrese de que todos los eslabones de accionamiento estén en la ranura de la barra guía.

• Coloque la tapa del piñón (10) y fíjela con el cierre de la tapa del piñón.

TENSIÓN DE LA CADENA

• Afloje el bloqueo de la tapa del piñón (11) unas vueltas para asegurarse de que está suelto.

• Ajuste la tensión de la cadena con el mando de tensión de la cadena (9). Girando el mando hacia abajo aumenta la tensión y girando el mando hacia arriba disminuye la tensión de la cadena.

• La tensión es correcta cuando la cadena puede separarse 3 mm de la barra con los dedos y el pulgar. No tense demasiado la cadena, ya que acortará la vida útil de la cadena y la barra.

• Apriete el bloqueo de la tapa del piñón (11). NOTAS:

• La cadena (7) debe ajustarse antes del primer uso, de nuevo tras 2-3 minutos de uso y volver a comprobarse y ajustarse según sea necesario tras cada 30 minutos de uso. Tenga cuidado de no apretar demasiado la cadena.

FUNCIONAMIENTO DEL DISPOSITIVO

• Conecte el cable de alimentación (15) a la red eléctrica de 230 V 50 Hz.58

• Para evitar que el gatillo del interruptor se pulse accidentalmente, se dispone de un botón de bloqueo (13).

• Para poner en marcha la herramienta, pulse el botón de bloqueo (13) y apriete el gatillo del interruptor (2). Para parar, suelte el gatillo del interruptor.

• Para apagar la sierra, suelte el gatillo del interruptor (2). El freno integrado detendrá la sierra en marcha en muy poco tiempo.

• Presione las púas contra la madera (12), asegurándose de que la cadena (7) no entre en contacto con el material a cortar.

• Empiece a cortar sujetando la empuñadura (4) por la palanca delantera y levantando la palanca trasera (1).

• Si no se puede cortar la madera de una sola pasada, tire ligeramente de la empuñadura delantera (4) y continúe cortando, tire un poco de la sierra hacia atrás y presione las espigas (12) un poco más abajo y termine de cortar levantando la empuñadura trasera 1).

• Retire la motosierra de la zona de corte mientras la cadena esté en marcha.

FRENO DE CADENA DE SEGURIDAD

• La motosierra está equipada con un freno de seguridad que detiene la cadena en una fracción de segundo. Se activa cuando el protector de mano se mueve hacia delante. La cadena se detiene.

RELLENAR EL DEPÓSITO DE ACEITE

• Limpie a fondo el depósito de aceite (3) alrededor del tapón para evitar que entre suciedad en el recipiente.

• Desenrosque el tapón del depósito de aceite y vierta el aceite hasta el nivel del borde inferior del cuello de llenado.

• Tape bien el recipiente de aceite (3).

• Retire con cuidado el aceite que haya rebosado. NOTA Rellenar sólo con el motor apagado y el enchufe desconectado. LUBRICACIÓN DE LA CADENA DE SIERRA No sierre nunca si la cadena no está suficientemente lubricada. De lo contrario, se acortará la vida útil de la motosierra. Compruebe el nivel de aceite en el depósito (3) y el suministro de aceite antes de empezar a trabajar. Compruebe la velocidad de alimentación de aceite siguiendo las instrucciones que se indican a continuación:

• Arranque la motosierra eléctrica.

• Sujete la motosierra de trabajo a unos 15 cm por encima del tronco o del suelo (utilice una superficie adecuada).

• Si la lubricación es suficiente, se apreciarán ligeras trazas de aceite al desprenderse éste de la cadena. Preste atención a la dirección del viento y evite la exposición innecesaria al aceite pulverizado. CONSERVACIÓN

• Asegúrese siempre de que la herramienta esté desconectada y desenchufada antes de realizar tareas de mantenimiento o reparación.

• No utilice nunca gasolina, bencina, diluyente, alcohol, etc. Podría decolorarse, deformarse o agrietarse.

• Limpie regularmente las ranuras de ventilación con un cepillo o aire comprimido. CONTENIDO DEL KIT:

• Sierra con cadena y espada

• Documentación técnica

DATOS DE CALIFICACIÓN

Motosierra 04-633 Parámetro Valor Tensión de alimentación 230 V CA Frecuencia de suministro 50 Hz Potencia nominal 2200W Grado de protección IP IPX0 Clase de protección

Sistema de alimentación de aceite de cadena automático Capacidad del depósito de aceite de la cadena 200 ml Tipo de guía 18'' (457 mm) Grosor de la cadena/anchura de la ranura de la barra 1,27 mm Piñón (dientes x paso) 6 x 3/8'' Velocidad lineal de la cadena (sin carga) 12 m/s Paso de cadena 9,525 mm (3/8'') número de células

Masa 6 kg Año de producción

04-633 indica tanto el tipo como la denominación de la máquina

DATOS SOBRE RUIDO Y VIBRACIONES

Nivel de presión sonora

= 103 dB (A) K=3 dB (A) Valor de aceleración de la vibración (empuñadura delantera)

Valor de aceleración de la vibración (empuñadura trasera)

Información sobre ruido y vibraciones El nivel de emisión sonora del equipo se describe mediante: el nivel de presión sonora emitido L

y el nivel de potencia sonora L (WA) ( donde K denota la incertidumbre de medición). La vibración emitida por el equipo se describe mediante el valor de aceleración de la vibración a (h) ( donde K es la incertidumbre de medición). El nivel de presión acústica L

, el nivel de potencia acústica L

y el valor de aceleración de las vibraciones a

) especificados en estas instrucciones se han medido de conformidad con la norma EN 62841-1. El nivel de vibración especificado a

puede utilizarse para la comparación de equipos y para la evaluación preliminar de la exposición a las vibraciones. El nivel de vibraciones indicado sólo es representativo del uso básico de la unidad. Si la unidad se utiliza para otras aplicaciones o con otras herramientas de trabajo, el nivel de vibraciones puede variar. Un nivel de vibraciones más elevado se verá influido por un mantenimiento insuficiente o demasiado infrecuente de la unidad. Las razones expuestas anteriormente pueden provocar un aumento de la exposición a las vibraciones durante todo el período de trabajo. Para calcular con precisión la exposición a las vibraciones, es necesario tener en cuenta los periodos en los que la unidad está apagada o cuando está encendida pero no se utiliza para trabajar. Una vez estimados con precisión todos los factores, la exposición total a las vibraciones puede resultar mucho menor. Para proteger al usuario de los efectos de las vibraciones, deben aplicarse medidas de seguridad adicionales, como el mantenimiento cíclico de la máquina y las herramientas de trabajo, la garantía de una temperatura adecuada de las manos y una organización adecuada del trabajo.

PROTECCIÓN DEL MEDIO AMBIENTE

Los productos accionados eléctricamente no deben desecharse con la basura doméstica, sino que deben llevarse a instalaciones adecuadas para su eliminación. Póngase en contacto con el distribuidor del producto o con las autoridades locales para obtener información sobre su eliminación. Los residuos de aparatos eléctricos y electrónicos contienen sustancias nocivas para el medio ambiente. Los equipos no reciclados suponen un riesgo potencial para el medio ambiente y la salud humana. "GTX Polonia Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa con domicilio social en Varsovia, ul. Pograniczna 2/4 (en adelante: "GTX Polonia ") informa que todos los derechos de autor sobre el contenido de este manual (en adelante: "Manual"), incluyendo entre otros. Todos los derechos de autor sobre el contenido de este Manual (en adelante: "Manual"), incluyendo entre otros su texto, fotografías, diagramas, dibujos, así como su composición, pertenecen exclusivamente a GTX Polonia y están sujetos a protección legal de conformidad con la Ley de 4 de febrero de 1994 sobre Derechos de Autor y Derechos Conexos (es decir, Diario de Leyes 2006 N º 90 Tema 631 en su versión modificada). La copia, el procesamiento, la publicación y la modificación con fines comerciales de todo el Manual, así como de sus elementos individuales, sin el consentimiento por escrito de GTX Polonia están estrictamente prohibidos y pueden dar lugar a responsabilidades civiles y penales. Declaración de conformidad CE Fabricante: GTX Poland Sp. z o.o. Sp.k, Calle Pograniczna 2/4 02-285 Varsovia Producto: Hidrolimpiadora Modelo: 04-633 Nombre comercial: NEO TOOLS Número de serie: 00001 ÷ 99999 El producto descrito anteriormente cumple con los siguientes documentos: Directiva sobre máquinas 2006/42/CE Directiva de compatibilidad electromagnética 2014/30/UE59 Directiva RUSP 2011/65/UE modificada por la Directiva 2015/863/UE Nivel de potencia acústica garantizado LWA= 108 dB(A) Nivel de potencia acústica medido LwA= 103dB(A) K=3dB(A) Y cumple los requisitos de las normas: EN 62841-1:2015 + A11:2022; EN 62841-4-1:2020 EN IEC 55014-1: 2021; EN IEC 61000-3-2: 2019+A1:2021; EN IEC

61000-3-11: 2019; EN IEC 55014-2: 2021

EN IEC 63000:2018 Esta declaración se refiere únicamente a la máquina tal y como se comercializa y no incluye los componentes añadido por el usuario final o realizado por él posteriormente. Nombre y dirección de la persona residente en la UE autorizada a preparar el expediente técnico: Firmado en nombre de: GTX Polonia Sp. z o.o. Sp.k. Calle Pograniczna, 2/4 02-285 Varsovia Paweł Kowalski Responsable de documentación técnica GTX Polonia Varsovia, 2025-04-01 (EE)
