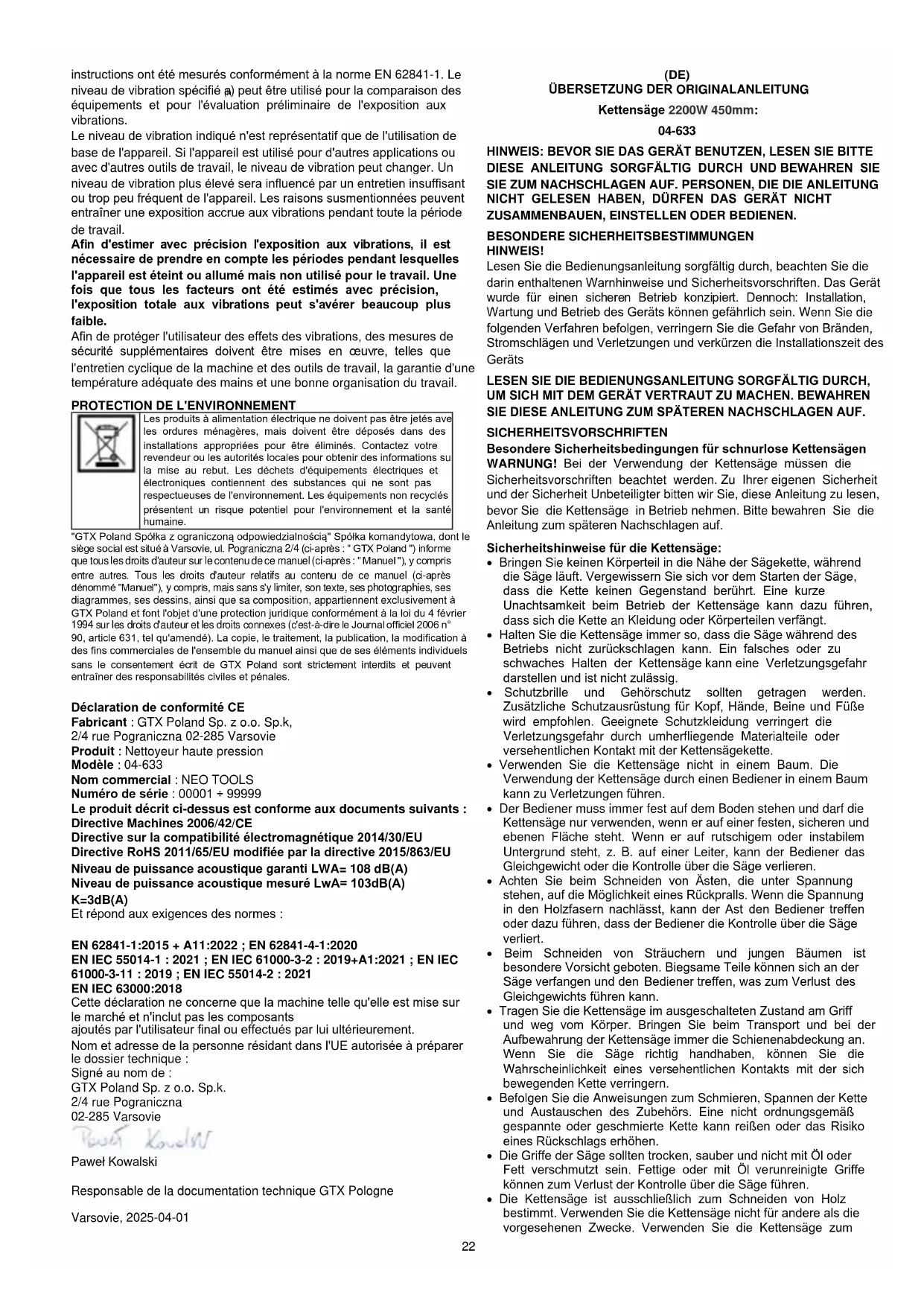

BEDIENUNGSANLEITUNG 04633 NEO tools

ÜBERSETZUNG DER ORIGINALANLEITUNG

Kettensäge 2200W 450mm: 04-633 HINWEIS: BEVOR SIE DAS GERÄT BENUTZEN, LESEN SIE BITTE DIESE ANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUM NACHSCHLAGEN AUF. PERSONEN, DIE DIE ANLEITUNG NICHT GELESEN HABEN, DÜRFEN DAS GERÄT NICHT ZUSAMMENBAUEN, EINSTELLEN ODER BEDIENEN. BESONDERE SICHERHEITSBESTIMMUNGEN HINWEIS! Lesen Sie die Bedienungsanleitung sorgfältig durch, beachten Sie die darin enthaltenen Warnhinweise und Sicherheitsvorschriften. Das Gerät wurde für einen sicheren Betrieb konzipiert. Dennoch: Installation, Wartung und Betrieb des Geräts können gefährlich sein. Wenn Sie die folgenden Verfahren befolgen, verringern Sie die Gefahr von Bränden, Stromschlägen und Verletzungen und verkürzen die Installationszeit des Geräts LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UM SICH MIT DEM GERÄT VERTRAUT ZU MACHEN. BEWAHREN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN AUF. SICHERHEITSVORSCHRIFTEN Besondere Sicherheitsbedingungen für schnurlose Kettensägen WARNUNG! Bei der Verwendung der Kettensäge müssen die Sicherheitsvorschriften beachtet werden. Zu Ihrer eigenen Sicherheit und der Sicherheit Unbeteiligter bitten wir Sie, diese Anleitung zu lesen, bevor Sie die Kettensäge in Betrieb nehmen. Bitte bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sicherheitshinweise für die Kettensäge:

• Bringen Sie keinen Körperteil in die Nähe der Sägekette, während die Säge läuft. Vergewissern Sie sich vor dem Starten der Säge, dass die Kette keinen Gegenstand berührt. Eine kurze Unachtsamkeit beim Betrieb der Kettensäge kann dazu führen, dass sich die Kette an Kleidung oder Körperteilen verfängt.

• Halten Sie die Kettensäge immer so, dass die Säge während des Betriebs nicht zurückschlagen kann. Ein falsches oder zu schwaches Halten der Kettensäge kann eine Verletzungsgefahr darstellen und ist nicht zulässig.

• Schutzbrille und Gehörschutz sollten getragen werden. Zusätzliche Schutzausrüstung für Kopf, Hände, Beine und Füße wird empfohlen. Geeignete Schutzkleidung verringert die Verletzungsgefahr durch umherfliegende Materialteile oder versehentlichen Kontakt mit der Kettensägekette.

• Verwenden Sie die Kettensäge nicht in einem Baum. Die Verwendung der Kettensäge durch einen Bediener in einem Baum kann zu Verletzungen führen.

• Der Bediener muss immer fest auf dem Boden stehen und darf die Kettensäge nur verwenden, wenn er auf einer festen, sicheren und ebenen Fläche steht. Wenn er auf rutschigem oder instabilem Untergrund steht, z. B. auf einer Leiter, kann der Bediener das Gleichgewicht oder die Kontrolle über die Säge verlieren.

• Achten Sie beim Schneiden von Ästen, die unter Spannung stehen, auf die Möglichkeit eines Rückpralls. Wenn die Spannung in den Holzfasern nachlässt, kann der Ast den Bediener treffen oder dazu führen, dass der Bediener die Kontrolle über die Säge verliert.

• Beim Schneiden von Sträuchern und jungen Bäumen ist besondere Vorsicht geboten. Biegsame Teile können sich an der Säge verfangen und den Bediener treffen, was zum Verlust des Gleichgewichts führen kann.

• Tragen Sie die Kettensäge im ausgeschalteten Zustand am Griff und weg vom Körper. Bringen Sie beim Transport und bei der Aufbewahrung der Kettensäge immer die Schienenabdeckung an. Wenn Sie die Säge richtig handhaben, können Sie die Wahrscheinlichkeit eines versehentlichen Kontakts mit der sich bewegenden Kette verringern.

• Befolgen Sie die Anweisungen zum Schmieren, Spannen der Kette und Austauschen des Zubehörs. Eine nicht ordnungsgemäß gespannte oder geschmierte Kette kann reißen oder das Risiko eines Rückschlags erhöhen.

• Die Griffe der Säge sollten trocken, sauber und nicht mit Öl oder Fett verschmutzt sein. Fettige oder mit Öl verunreinigte Griffe können zum Verlust der Kontrolle über die Säge führen.

• Die Kettensäge ist ausschließlich zum Schneiden von Holz bestimmt. Verwenden Sie die Kettensäge nicht für andere als die vorgesehenen Zwecke. Verwenden Sie die Kettensäge zum23 Beispiel nicht zum Schneiden von Kunststoffen oder Baumaterialien, die nicht aus Holz bestehen. Wenn Sie Ihre Kettensäge für andere als die vorgesehenen Zwecke verwenden, kann dies zu gefährlichen Situationen führen. Elektrische Sicherheit

• Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker in keiner Weise. Verwenden Sie keine Adapter mit geerdeten Elektrowerkzeugen.

• Unveränderte Stecker und angepasste Steckdosen verringern das Risiko eines Stromschlags.

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Körperkontakt mit geerdeten Oberflächen erhöht das Risiko eines Stromschlags.

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus, da das Eindringen von Wasser in das Elektrowerkzeug die Gefahr eines Stromschlags erhöht.

• Benutzen Sie das Kabel niemals, um das Elektrowerkzeug zu tragen, zu ziehen oder abzukoppeln.

• Das Kabel sollte nicht in der Nähe von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen verlegt werden.

• Beschädigte oder verhedderte Kabel erhöhen das Risiko eines Stromschlags.

• Wenn Sie das Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines geeigneten Kabels verringert das Risiko eines Stromschlags.

• Wenn es unvermeidlich ist, ein Elektrowerkzeug in einer feuchten Umgebung zu betreiben, sollte ein Fehlerstrom-Schutzschalter verwendet werden. Die Verwendung eines Fehlerstromschutzschalters verringert das Risiko eines Stromschlags. Ursachen und Möglichkeiten zur Vermeidung von Ablehnung:

• Wenn die Kette klemmt und in der Kerbe feststeckt, kann es zu einem Abspritzen kommen.

• Die Sicherheit bei der Benutzung wird durch die Schutzvorrichtung über der Oberkante der Säge erhöht. Schneiden Sie Äste nur mit dem Teil der Kette, der sich an der Unterkante der Schiene befindet. HINWEIS: Wir schneiden nach unten, nicht nach oben. ACHTUNG: Es ist nicht zulässig, den oberen Schutz zu entfernen oder in irgendeiner Weise zu verändern, da dies die Sicherheit des Benutzers beeinträchtigt. Achten Sie darauf, dass Sie nicht versehentlich mit der Spitze der Führungsschiene das Schneidgut berühren, um sich vor Rückschlägen zu schützen. Eine blockierte Kettensägekette kann dazu führen, dass das Schwert schnell auf den Bediener zurückschlägt. Sie könnten die Kontrolle über die Kettensäge verlieren, was zu schweren Verletzungen führen kann. Verlassen Sie sich nicht allein auf die Sicherheitsvorrichtungen der Kettensäge. Es liegt in der Verantwortung des Benutzers, Maßnahmen zu ergreifen, um Unfälle und Verletzungen während des Betriebs zu vermeiden. Der Rückschlag ist das Ergebnis einer falschen Verwendung der Kettensäge oder falscher Betriebsverfahren oder -bedingungen und kann durch folgende Maßnahmen vermieden werden:

• Halten Sie die Kettensäge mit beiden Händen fest, wobei Daumen und Finger den Griff fest umschließen, und positionieren Sie Ihren Körper und Ihre Arme so, dass die Auswirkungen eines Rückschlags minimiert werden. Der Rückschlag kann vom Bediener kontrolliert werden, sofern geeignete Vorsichtsmaßnahmen getroffen werden. Lassen Sie die Kettensäge niemals los.

• Greifen Sie nicht zu weit mit der Säge und schneiden Sie nicht höher als auf Schulterhöhe. Dies verhindert ein unbeabsichtigtes Berühren mit dem Ende der Säge und ermöglicht eine bessere Kontrolle der Säge in unerwarteten Situationen.

• Verwenden Sie nur die vom Hersteller angegebenen Führungsschienen und Ketten. Das Ersetzen von Schienen und Ketten durch ungeeignete kann zu Kettenbrüchen oder Rückschlag führen.

• Befolgen Sie die Anweisungen des Herstellers zum Schärfen und Warten der Kettensäge. Zusätzliche Sicherheitstipps:

• Halten Sie die Kettensäge nur an den isolierten Griffen, da die Kette der Kettensäge eine unsichtbare elektrische Leitung berühren kann. Wenn die Kette der Kettensäge einen stromführenden Draht berührt, kann an freiliegenden Teilen des Werkzeugs Spannung anliegen und der Bediener kann einen Stromschlag erhalten.

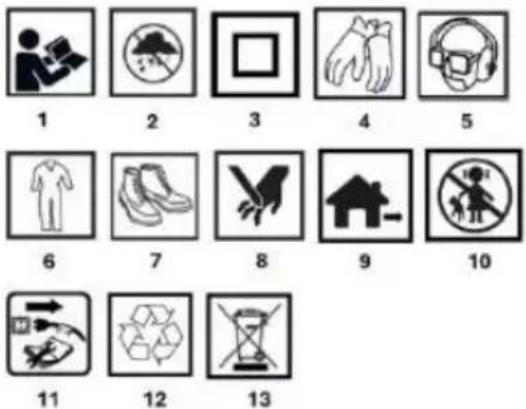

PIKTOGRAMME UND WARNHINWEISE

1.Lesen Sie die Betriebsanleitung, beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise!

2. vor Feuchtigkeit und Regen schützen

3. sekundäre Schutzklasse.

4. persönliche Schutzausrüstung verwenden: Schutzhandschuhe

5. persönliche Schutzausrüstung tragen: Augenschutz, Gehörschutz

6. persönliche Schutzausrüstung tragen: Schutzkleidung

7. persönliche Schutzausrüstung tragen: Schutzschuhe

8. Vorsicht Schnittgefahr an den Händen und Fingern.

9. für den Außeneinsatz

10. außerhalb der Reichweite von Kindern aufbewahren

Ziehen Sie das Netzkabel ab, bevor Sie das Gerät warten oder reparieren. 12.wiederverwertbar

13. nicht über den Hausmüll entsorgen

BESCHREIBUNG DER GRAFISCHEN ELEMENTE

Die folgende Nummerierung bezieht sich auf die Komponenten des Geräts die auf den grafischen Seiten dieses Handbuchs dargestellt sind. Bezeichnung Beschreibung

Druckknopfbetätigung

Knopf für die Kettenspannung

Antriebsradabdeckung

Verschluss des Deckels

Taste zur Betriebssperre

• Es kann zu Abweichungen zwischen der Abbildung und dem tatsächlichen Produkt kommen. VORBEREITUNG Die Kettensäge ist ein handgeführtes Gerät. Sie wird von einem Einphasen-Wechselstrommotor angetrieben. Diese Art von Elektrowerkzeug ist für Arbeiten im heimischen Garten gedacht. Die Kettensäge kann zum Beschneiden von Bäumen, zum Beschneiden von Ästen, zur Aufbereitung von Brennholz, Kaminholz und anderen Anwendungen, bei denen Holz geschnitten werden muss, verwendet werden. MONTAGE

• Schrauben Sie die Verriegelung der Ritzelabdeckung (11) durch Drehen gegen den Uhrzeigersinn vollständig ab und entfernen Sie die Abdeckung.

• Stecken Sie die Kette (7) auf die Führungsschiene (6) und achten Sie darauf, dass die Messer in Drehrichtung zeigen.

• Setzen Sie die Führungsschiene (6) und die Kette (7) ein und achten Sie darauf, dass die Kette um das Ritzel liegt. Achten Sie auch darauf, dass der Bolzen in die Schiene passt. Wenn er nicht passt, kann er mit dem Kettenspannknopf (9) leicht eingestellt werden. Während des Betriebs darf die Kette (7) nicht von der Schiene (6) abrutschen.24

• Ziehen Sie die Führungsschiene (6) nach vorne, bis die Kette (7) fest sitzt. Stellen Sie sicher, dass alle Antriebsglieder in der Nut der Führungsschiene liegen.

• Bringen Sie die Ritzelabdeckung (10) an und sichern Sie sie mit der Ritzelabdeckungssperre. KETTENSPANNUNG

• Lösen Sie die Verriegelung des Ritzeldeckels (11) um einige Umdrehungen, um sicherzustellen, dass sie locker ist.

• Stellen Sie die Kettenspannung mit dem Kettenspannknopf (9) ein. Durch Drehen des Knopfes nach unten wird die Spannung erhöht, durch Drehen nach oben wird die Kettenspannung verringert.

• Die Spannung ist richtig, wenn sich die Kette mit Finger und Daumen 3 mm von der Schiene wegziehen lässt. Überspannen Sie die Kette nicht, da dies die Lebensdauer von Kette und Schiene verkürzt.

• Ziehen Sie den Verschluss des Ritzeldeckels (11) fest. ANMERKUNGEN:

• Die Kette (7) sollte vor dem ersten Gebrauch eingestellt werden, nach 2-3 Minuten erneut und nach jeweils 30 Minuten erneut überprüft und gegebenenfalls eingestellt werden. Achten Sie darauf, dass die Kette nicht zu fest angezogen wird.

• Schließen Sie das Netzkabel (15) an das 230V 50Hz-Netz an.

• Um zu verhindern, dass der Schalter versehentlich betätigt wird, gibt es eine Sperrtaste (13).

• Um das Gerät zu starten, drücken Sie den Verriegelungsknopf (13) und ziehen Sie den Schalthebel (2). Zum Anhalten den Schalterauslöser loslassen.

• Um die Säge auszuschalten, lassen Sie den Schalthebel (2) los. Die integrierte Bremse stoppt die laufende Säge in kürzester Zeit.

• Drücken Sie die Spikes gegen das Holz (12) und achten Sie darauf, dass die Kette (7) nicht mit dem zu schneidenden Material in Berührung kommt.

• Starten Sie den Schnitt, indem Sie den Griff (4) am vorderen Hebel halten und den hinteren Hebel (1) anheben.

• Wenn das Holz nicht in einem Zug geschnitten werden kann, ziehen Sie leicht am vorderen Griff (4) und setzen Sie den Schnitt fort, ziehen Sie die Säge etwas zurück und drücken Sie dann die Stacheln (12) etwas tiefer und beenden Sie den Schnitt, indem Sie den hinteren Griff 1) anheben.

• Ziehen Sie die Säge aus dem Schnittbereich heraus, während die Kette noch läuft. SICHERHEITSKETTENBREMSE

• Die Kettensäge ist mit einer Kettensicherungsbremse ausgestattet, die die Kette im Bruchteil einer Sekunde anhält. Sie wird aktiviert, wenn der Handschutz nach vorne bewegt wird. Die Kette stoppt.

NACHFÜLLEN DES ÖLTANKS

• Reinigen Sie den Öltank (3) gründlich im Bereich des Deckels, damit kein Schmutz in den Behälter gelangt.

• Schrauben Sie den Verschluss des Ölbehälters ab und gießen Sie das Öl bis zur Unterkante des Einfüllstutzens ein.

• Verschließen Sie den Ölbehälter (3) fest.

• Entfernen Sie vorsichtig das übergelaufene Öl. ANMERKUNG Nur bei ausgeschaltetem Motor und gezogenem Netzstecker nachfüllen! SÄGEKETTENSCHMIERUNG Sägen Sie niemals, wenn keine ausreichende Kettenschmierung vorhanden ist. Andernfalls verkürzt sich die Lebensdauer der Säge. Prüfen Sie den Ölstand im Behälter (3) und die Ölzufuhr vor Arbeitsbeginn. Prüfen Sie die Ölfördermenge anhand der nachstehenden Anweisungen:

• Starten Sie die elektrische Kettensäge.

• Halten Sie die arbeitende Kettensäge etwa 15 cm über den Stamm oder den Boden (verwenden Sie eine geeignete Unterlage).

• Bei ausreichender Schmierung sind leichte Ölspuren sichtbar, da das Öl von der Kette abgeschleudert wird. Achten Sie auf die Windrichtung und vermeiden Sie unnötigen Kontakt mit verspritztem Öl! ERHALTUNG

• Vergewissern Sie sich, dass das Gerät vor der Wartung oder Instandhaltung immer ausgeschaltet und vom Stromnetz getrennt ist.

• Verwenden Sie niemals Benzin, Benzol, Verdünner, Alkohol usw. Dies kann zu Verfärbungen, Verformungen oder Rissen führen.

• Reinigen Sie die Lüftungsschlitze regelmäßig mit einer Bürste oder Druckluft. KIT INHALT:

• Säge mit Kette und Führungsschiene

• Abdeckung des Leitfadens

• Technische Dokumentation RATING-DATEN Kettensäge 04-633 Parameter Wert Versorgungsspannung 230V AC Netzfrequenz 50Hz Nennleistung 2200W IP-Schutzgrad IPX0 Schutzklasse

Kettenölzufuhrsystem automatisch Fassungsvermögen des Kettenöltanks 200 ml Leitfaden-Typ 18'' (457 mm) Kettenstärke/Schienenrillenbreite 1,27 mm Ritzel (Zähne x Teilung) 6 x 3/8'' Lineare Geschwindigkeit der Kette (ohne Last) 12 m/s Kettenteilung 3/8'' (9,525 mm) Anzahl der Zellen

Masse 6 kg Jahr der Herstellung

04-633 gibt sowohl den Typ als auch die Bezeichnung der Maschine an

= 95 dB (A) K=3dB (A) Schallleistungspegel

Schwingungsbeschleunigungswert (hinterer Griff)

Informationen über Lärm und Vibrationen Der Geräuschemissionspegel des Geräts wird beschrieben durch: den emittierten Schalldruckpegel L

und den Schallleistungspegel L (WA)

wobei K die Messunsicherheit bezeichnet). Die von der Ausrüstung ausgehenden Vibrationen werden durch den Wert der Vibrationsbeschleunigung a (h) ( beschrieben, wobei K die Messunsicherheit bezeichnet). Der in dieser Anleitung angegebene Schalldruckpegel L

Schallleistungspegel L

und Schwingungsbeschleunigungswert

wurden gemäß EN 62841-1 gemessen. Der angegebene Schwingungspegel a

) kann zum Vergleich von Geräten und zur vorläufigen Bewertung der Schwingungsbelastung verwendet werden. Das angegebene Vibrationsniveau ist nur repräsentativ für die grundlegende Verwendung des Geräts. Wenn das Gerät für andere Anwendungen oder mit anderen Arbeitsgeräten verwendet wird, kann sich der Vibrationspegel ändern. Ein höheres Vibrationsniveau wird durch unzureichende oder zu seltene Wartung des Geräts beeinflusst. Die oben genannten Gründe können zu einer erhöhten Vibrationsbelastung während der gesamten Arbeitsdauer führen. Um die Vibrationsexposition genau abzuschätzen, müssen die Zeiten berücksichtigt werden, in denen das Gerät ausgeschaltet ist oder wenn es zwar eingeschaltet ist, aber nicht zum Arbeiten verwendet wird. Wenn alle Faktoren genau abgeschätzt wurden, kann die Gesamtvibrationsexposition viel niedriger ausfallen. Um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, sollten zusätzliche Sicherheitsmaßnahmen ergriffen werden, wie z. B. die zyklische Wartung der Maschine und der Arbeitsgeräte, die Gewährleistung einer angemessenen Handtemperatur und eine angemessene Arbeitsorganisation.

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten Einrichtung zur Entsorgung zugeführt werden. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Informationen zur Entsorgung zu erhalten. Elektro- und Elektronik-Altgeräte enthalten Stoffe, die nicht umweltverträglich sind. Unrecycelte Geräte stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar. "GTX Poland Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa mit Sitz25 in Warschau, ul. Pograniczna 2/4 (im Folgenden: "GTX Polen") teilt mit, dass alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich unter anderem. Alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich, aber nicht beschränkt auf den Text, die Fotos, die Diagramme, die Zeichnungen sowie die Komposition, gehören ausschließlich GTX Polen und unterliegen dem rechtlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über Urheberrecht und verwandte Schutzrechte (d.h. Gesetzblatt 2006 Nr. 90 Pos. 631 mit Änderungen). Das Kopieren, Verarbeiten, Veröffentlichen, Ändern des gesamten Handbuchs sowie seiner einzelnen Elemente zu kommerziellen Zwecken ohne die schriftliche Zustimmung von GTX Poland ist strengstens untersagt und kann zivil- und strafrechtliche Folgen haben. EG-Konformitätserklärung Hersteller: GTX Poland Sp. z o.o. Sp.k, 2/4 Pograniczna Straße 02-285 Warschau Produkt: Hochdruckreiniger Modell: 04-633 Handelsname: NEO TOOLS Seriennummer: 00001 ÷ 99999 Das oben beschriebene Produkt entspricht den folgenden Dokumenten: Maschinenrichtlinie 2006/42/EG Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit RoHS-Richtlinie 2011/65/EU, geändert durch Richtlinie 2015/863/EU Garantierter Schallleistungspegel LWA= 108 dB(A) Gemessener Schallleistungspegel LwA= 103dB(A) K=3dB(A) Und erfüllt die Anforderungen der Normen: EN 62841-1:2015 + A11:2022; EN 62841-4-1:2020 EN IEC 55014-1: 2021; EN IEC 61000-3-2: 2019+A1:2021; EN IEC

61000-3-11: 2019; EN IEC 55014-2: 2021

EN IEC 63000:2018 Diese Erklärung bezieht sich nur auf die Maschine in der Form, in der sie in Verkehr gebracht wird, und umfasst keine Bauteile vom Endnutzer hinzugefügt oder von ihm nachträglich durchgeführt werden. Name und Anschrift der in der EU ansässigen Person, die zur Erstellung des technischen Dossiers befugt ist: Unterzeichnet im Namen von: GTX Poland Sp. z o.o. Sp.k. 2/4 Pograniczna Straße 02-285 Warschau Paweł Kowalski Beauftragter für technische Dokumentation GTX Polen Warschau, 2025-04-01 (RU) ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ Бензопила 2200 Вт 450 мм: 04-633 ПРИМЕЧАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ. ЛИЦАМ, НЕ ОЗНАКОМИВШИМСЯ С ИНСТРУКЦИЕЙ, ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ МОНТАЖ, НАСТРОЙКУ ИЛИ ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ. ОСОБЫЕ ПОЛОЖЕНИЯ ПО БЕЗОПАСНОСТИ
