РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 04633 NEO tools

Бензопила 2200Вт 450мм:

04-633

ОПИС ГРАФІЧНИХ ЕЛЕМЕНТІВ

ЗАПОБІЖНЕ ЛАНЦЮГОВЕ ГАЛЬМО

ЗАХИСТ НАВКОЛИШНЬОГО СЕРЕДОВИЩА

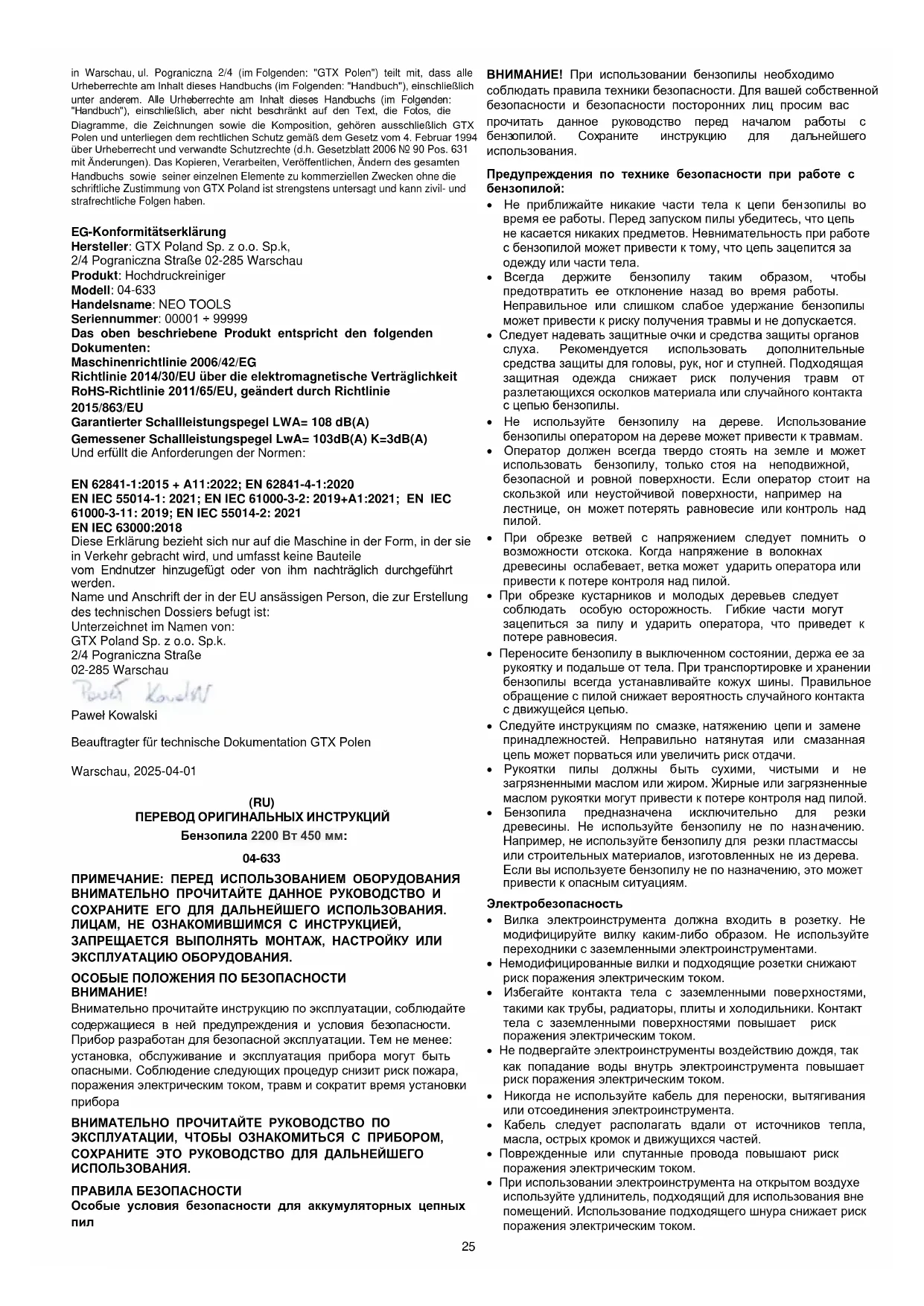

(RU) ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ

Бензопила 2200 Вт 450 мм:

04-633

ПРИМЕЧАНИЕ: ПЕРЕД ИСПОЛЬЗОВАНИЕМ ОБОРУДОВАНИЯ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО И СОХРАНИТЕ ЕГО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ. ЛИЦАМ, НЕ ОЗНАКОМИВШИМСЯ С ИНСТРУКЦИЕЙ, ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ МОНТАЖ, НАСТРОЙКУ ИЛИ ЭКСПЛУАТАЦИЮ ОБОРУДОВАНИЯ.

ОСОБЫЕ ПОЛОЖЕНИЯ ПО БЕЗОПАСНОСТИ ВНИМАНИЕ!

Внимательно прочитайте инструкцию по эксплуатации, соблюдайте содержащиеся в ней предупреждения и условия безопасности. Прибор разработан для безопасной эксплуатации. Тем не менее: установка, обслуживание и эксплуатация прибора могут быть опасными. Соблюдение следующих процедур снизит риск пожара, поражения электрическим током, травм и сократит время установки прибора

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, ЧТОБЫ ОЗНАКОМИТЬСЯ С ПРИБОРОМ, СОХРАНИТЕ ЭТО РУКОВОДСТВО ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

ПРАВИЛА БЕЗОПАСНОСТИ

Особые условия безопасности для аккумуляторных цепных пил

ВНИМАНИЕ! При использовании бензопилы необходимо соблюдать правила техники безопасности. Для вашей собственной безопасности и безопасности посторонних лиц просим вас прочитать данное руководство перед началом работы с бензопилой. Сохраните инструкцию для дальнейшего использования.

Предупреждения по технике безопасности при работе с бензопилой:

- Не приближайте никакие части тела к цепи бензопилы во время ее работы. Перед запуском пилы убедитесь, что цепь не касается никаких предметов. Невнимательность при работе с бензопилой может привести к тому, что цепь зацепится за

- Всегда держите бензопилу таким образом, чтобы предотвратить ее отклонение назад во время работы. Неправильное или слишком слабое удержание бензопилы может привести к риску получения травмы и не допускается.

- Следует надевать защитные очки и средства защиты органов слуха. Рекомендуется использовать дополнительные средства защиты для головы, рук, ног и ступней. Подходящая защитная одежда снижает риск получения травм от разлетающихся осколков материала или случайного контакта с цепью бензолилы.

- Не используйте бензопилу на дереве. Использование бензопилы оператором на дереве может привести к травмам.

- Оператор должен всегда твердо стоять на земле и может использовать бензопилу, только стоя на неподвижной, безопасной и ровной поверхности. Если оператор стоит на скользкой или неустойчивой поверхности, например на лестнице, он может потерять равновесие или контроль над пилой.

- При обрезке ветвей с напряжением следует помнить о возможности отскока. Когда напряжение в волокнах древесины ослабевает, ветка может ударить оператора или привести к потере контроля над пилой.

- При обрезке кустарников и молодых деревьев следует соблюдать особую осторожность. Гибкие части могут зацепиться за пилу и ударить оператора, что приведет к потере равновесия.

- Переносите бензопилу в выключенном состоянии, держа ее за рукоятку и подальше от тела. При транспортировке и хранении бензопилы всегда устанавливайте кожух шины. Правильное обращение с пилой снижает вероятность случайного контакта с движущейся цепью.

- Следуйте инструкциям по смазке, натяжению цепи и замене принадлежностей. Неправильно натянутая или смазанная цепь может порваться или увеличить риск отдачи.

- Рукоятки пилы должны быть сухими, чистыми и не загрязненными маслом или жиром. Жирные или загрязненные маслом рукоятки могут привести к потере контроля над пилой.

- Бензопила предназначена исключительно для резки древесины. Не используйте бензопилу не по назначению. Например, не используйте бензопилу для резки пластмассы или строительных материалов, изготовленных не из дерева. Если вы используете бензопилу не по назначению, это может привести к опасным ситуациям.

Электробезопасность

- Вилка электроинструмента должна входить в розетку. Не модифицируйте вилку каким-либо образом. Не используйте переходники с заземленными электроинструментами.

- Немодифицированные вилки и подходящие розетки снижают риск поражения электрическим током.

- Избегайте контакта тела с заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Контакт тела с заземленными поверхностями повышает риск поражения электрическим током.

- Не подвергайте электроинструменты воздействию дождя, так как попадание воды внутрь электроинструмента повышает риск поражения электрическим током.

- Никогда не используйте кабель для переноски, вытягивания или отсоединения электроинструмента.

- Кабель следует располагать вдали от источников тепла, масла, острых кромок и движущихся частей.

- Поврежденные или спутанные провода повышают риск поражения электрическим током.

- При использовании электроинструмента на открытом воздухе используйте удлинитель, подходящий для использования вне помещений. Использование подходящего шнура снижает риск поражения электрическим током.

- Если неизбежно приходится работать с электроинструментом во влажном помещении, следует использовать автоматический выключатель остаточного тока. Использование автоматического выключателя утечки тока на землю снижает риск поражения электрическим током.

Причины и способы предотвращения отторжения:

- Струйный разрыв может произойти, если цепь заклинило и она застряла в пазу.

- Безопасность использования повышается благодаря защитному кожуху над верхним краем пилы. Обрезайте ветки только той частью цепи, которая находится на нижнем крае шины.

ПРИМЕЧАНИЕ: Мы режем вниз, а не вверх

ВНИМАНИЕ: Запрещается снимать или каким-либо образом изменять верхний защитный кожух, так как это снижает безопасность пользователя. Остерегайтесь случайного прикосновения к режущему материалу кончиком направляющей шины для защиты от отдачи.

Заклинившая цепь бензопилы может привести к резкому отбрасыванию шины в сторону оператора.

Вы можете потерять контроль над бензопилой, что может привести к серьезным травмам. Не полагайтесь только на защитные устройства бензопилы. Ответственность за принятие мер по предотвращению несчастных случаев и травм во время работы лежит на пользователе.

Отдача является результатом неправильного использования бензопилы или неправильных процедур или условий эксплуатации, и ее можно избежать, приняв следующие меры:

• Крепко держите бензопилу обеими руками, плотно обхватив рукоятку большими пальцами и остальными пальцами, и расположите тело и руки так, чтобы свести к минимуму эффект отдачи. Отдача может быть контролирована оператором при условии соблюдения соответствующих мер предосторожности. Никогда не отпускайте бензопилу.
• Не тянитесь пилой слишком далеко и не делайте пропилы на высоте, превышающей уровень плеч. Это позволит избежать непреднамеренного касания концом пилы и лучше контролировать пилу в неожиданных ситуациях.
• Используйте только направляющие шины и цепи, указанные производителем. Замена шин и цепей на неподходящие может привести к обрыву цепи или отдаче.
• Следуйте инструкциям производителя по заточке и обслуживанию цепной пилы.

Дополнительные советы по безопасности:

- Держите бензопилу только за изолированные ручки, так как цепь бензопилы может коснуться невидимого электрического провода. Если цепь бензопилы коснется провода под напряжением, напряжение может попасть на открытые части инструмента, и оператор может получить удар током.

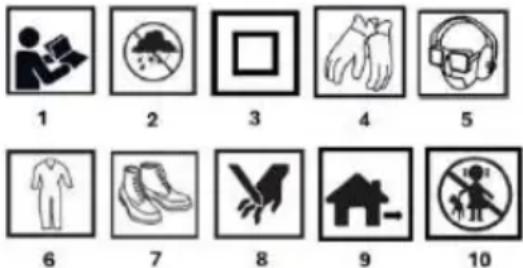

ПИКТОГРАММЫ И ПРЕДУПРЕЖДЕНИЯ

1

2

3

4

5

6

7

8

9

10

11

12

13

1. Прочтите инструкцию по эксплуатации, соблюдайте содержащиеся в ней предупреждения и условия безопасности!
   2.Защита от влаги и дождя
   3.Класс вторичной защиты.
   4.Используйте средства индивидуальной защиты: защитные перчатки
2. Используйте средства индивидуальной защиты: защиту для глаз, защиту для слуха и противопылевую маску.
   6.Используйте средства индивидуальной защиты: Защитная одежда
3. Используйте средства индивидуальной защиты: защитную обувь

4. Осторожно, опасность порезать руки, порезать пальцы.

5. Для наружного использования

10.Хранить в недоступном для детей месте

1. Перед обслуживанием или ремонтом отсоедините шнур питания.
2. Перерабатываемый
3. Не выбрасывать вместе с бытовыми отходами

ОПИСАНИЕ ГРАФИЧЕСКИХ ЭЛЕМЕНТОВ

Компоненты устройства имеют следующую нумерацию показаны на графических страницах данного руководства.

Назначение	Описание
1	Задняя ручка
2	Приведение в действие кнопкой
3	Масляный бак
4	Передняя ручка
5	Цепной тормоз
6	Путеводитель
7	Цепь
8	Указатель уровня масла
9	Ручка натяжения цепи
10	Крышка ведущего колеса
11	Замок крышки
12	Спайк
13	Кнопка блокировки управления
14	Кабельный крюк
15	Кабель питания

* Возможны различия между изображением и реальным продуктом

ПОДГОТОВКА

Бензопила - это ручное устройство. Она приводится в действие однофазным двигателем переменного тока. Этот вид электроинструмента предназначен для выполнения работ в домашнем саду. Бензопилу можно использовать для обрезки деревьев, обрезки веток, заготовки дров, дров для камина и других работ, требующих распиловки древесины.

МОНТАЖ

• Полностью открытите фиксатор крышки звездочки (11), повернув его против часовой стрелки, и снимите крышку.
• Установите цепь (7) на направляющую шину (6), следя за тем, чтобы ножи были направлены в сторону вращения.
• Установите направляющую шину (6) и цепь (7) на место, убедившись, что цепь находится вокруг звездочки. Также убедитесь, что штифт входит в шину. Если он не входит, его можно слегка отрегулировать с помощью ручки натяжения цепи (9). Во время работы цепь (7) не должна соскальзывать с шины (6).
• Потяните направляющую шину (6) вперед, чтобы цепь (7) плотно села на место. Убедитесь, что все ведущие звенья находятся в пазах направляющей шины.
• Установите крышку звездочки (10) и закрепите ее с помощью фиксатора крышки звездочки.

НАТЯЖЕНИЕ ЦЕПИ

• Ослабьте фиксатор крышки шестерни (11) на несколько оборотов, чтобы убедиться, что он свободен.
• Отрегулируйте натяжение цепи с помощью ручки натяжения цепи (9). Поворот ручки вниз увеличивает натяжение, а поворот ручки вверх уменьшает натяжение цепи.
• Натяжение правильное, если цепь можно оттянуть на 3 мм от шины с помощью пальца и большого пальца. Не натягивайте цепь слишком сильно, так как это сократит срок службы цепи и шины.
• Затяните фиксатор крышки звездочки (11).

ПРИМЕЧАНИЯ:

- Цепь (7) следует отрегулировать перед первым использованием, повторно через 2-3 минуты использования и повторно проверить и отрегулировать при необходимости через каждые 30 минут использования. Следите за тем, чтобы не перетянуть цепь.

РАБОТА УСТРОЙСТВА

• Подключите шнур питания (15) к источнику питания 230 В 50 Гц.
• Для предотвращения случайного нажатия на кнопку включения переключателя имеется кнопка блокировки (13).

• Чтобы запустить инструмент, нажмите кнопку блокировки (13) и потяните за курок выключателя (2). Чтобы остановиться, отпустите курок переключателя.

• Чтобы выключить пилу, отпустите курок выключателя (2). Встроенный тормоз остановит работающую пилу за очень короткое время.

• Прижмите шипы к дереву (12), следя за тем, чтобы цепь (7) не соприкасалась с разрезаемым материалом.
• Начните резку, держа рукоятку (4) за передний рычаг и подняв задний рычаг (1).
• Если древесина не может быть распилена одним движением, слегка потяните за переднюю рукоятку (4) и продолжайте пилить, немного оттяните пилу назад, затем нажмите на шипы (12) и завершите пиление, подняв заднюю рукоятку 1).
• Выведите пилу из зоны резания, пока цепь еще работает.

ПРЕДОХРАНИТЕЛЬНЫЙ ЦЕПНОЙ ТОРМОЗ

- Бензопила оснащена предохранительным тормозом цепи, который останавливает цепь за доли секунды. Он активируется при перемещении защитного кожуха вперед. Цепь останавливается.

ЗАПРАВКА МАСЛЯНОГО БАКА

• Тщательно очистите масляный бак (3) вокруг крышки, чтобы предотвратить попадание грязи в контейнер.
• Открутите пробку масляного бака и залейте масло до уровня нижней кромки заливной горловины.
• Плотно закройте крышкой емкость для масла (3).
• Осторожно удалите вытекшее масло.

ПРИМЕЧАНИЕ

Заправляйте топливо только при выключенном двигателе и выдернутой вилке питания!

СМАЗКА ПИЛЬНОЙ ЦЕПИ

Никогда не пилите, если не обеспечена достаточная смазка цепи. В противном случае срок службы пилы сократится. Перед началом работы проверьте уровень масла в резервуаре (3) и подачу масла. Проверьте скорость подачи масла, следуя приведенным ниже инструкциям:

• Запустите электрическую цепную пилу.
• Держите рабочую цепную пилу на высоте примерно 15 см от ствола или земли (используйте подходящую поверхность).
• При достаточной смазке будут видны легкие следы масла, так как оно будет отлетать от цепи. Обращайте внимание на направление дующего ветра и избегайте излишнего воздействия разбрызгиваемого масла!

КОНСЕРВАЦИЯ

• Перед проведением технического обслуживания всегда убедитесь, что инструмент выключен и отключен от сети.
- Никогда не используйте бензин, бензин, разбавитель, спирт и т.д. Это может привести к обесцвечиванию, деформации или растрескиванию.
- Регулярно очищайте вентиляционные отверстия с помощью щетки или сжатого воздуха.

СОСТАВ НАБОРА:

• Пила с цепью и направляющей шиной
• Крышка направляющей
  • Техническая документация

РЕЙТИНГОВЫЕ ДАННЫЕ

Бензопила 04-633
Параметр	Значение
Напряжение питания	230 V AC
Частота питания	50 Hz
Номинальная мощность	2200W
Степень защиты IP	IPX0
Класс защиты	II
Система подачи масла для цепи	автоматический
Объем масляного бака для цепи	200 мл
Тип гида	18" (457 мм)
Толщина цепи/ширина паза шины	1,27 мм
Звездочка (зубья х шаг)	6 x 3/8"
Линейная скорость цепи (без нагрузки)	12 м/с
Шаг цепи	3/8" (9,525 мм)
количество ячеек	62
Масса	6 кг

Год производства	2025
04-633 указывает тип и обозначение машины

ДАННЫЕ О ШУМЕ И ВИБРАЦИИ

Уровень звукового давления	L_pA = 95 дБ (А) K=3 дБ (А)
Уровень звуковой мощности	L_WA = 103 дБ (А) K=3 дБ (А)
Значение виброускорения(передняя рукоятка)	a_t = 1,84 м/с2K=1,5 м/с2
Значение виброускорения(задняя рукоятка)	a_t = 2,51 м/с2K=1,5 м/с2

Информация о шуме и вибрации

Уровень шума, излучаемого оборудованием, описывается: уровнем излучаемого звукового давления L_ди уровнем звуковой мощности L_(WA) , где К обозначает неопределенность измерений). Вибрация, излучаемая оборудованием, описывается значением виброускорения a_1 , где К - неопределенность измерения). Уровень звукового давления L_д , уровень звуковой мощности L_или значение виброускорения а, указанные в данной инструкции, были измерены в соответствии с EN 62841-1. Указанный уровень вибрации a_может быть использован для сравнения оборудования и предварительной оценки воздействия вибрации.

Указанный уровень вибрации является показателем только базового использования устройства. Если устройство используется для других целей или с другими рабочими инструментами, уровень вибрации может измениться. На более высокий уровень вибрации влияет недостаточное или слишком редкое техническое обслуживание устройства. Вышеуказанные причины могут привести к повышенному воздействию вибрации в течение всего рабочего периода.

Для точной оценки воздействия вибрации необходимо учитывать периоды, когда устройство выключено или когда оно включено, но не используется для работы. После точной оценки всех факторов общее воздействие вибрации может оказаться гораздо ниже.

Чтобы защитить пользователя от воздействия вибрации, необходимо принять дополнительные меры безопасности, такие как циклическое техническое обслуживание машины и рабочих инструментов, обеспечение надлежащей температуры рук и правильная организация труда.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Изделия с электрическим приводом не следует выбрасывать вместе с бытовыми отходами, их следует сдавать на соответствующие предприятия для утилизации. За информацией об утилизации обращайтесь к продавцу изделия или в местные органы власти. Отходы электрического и электронного оборудования содержат вещества, небезопасные для окружающей среды. Неутилизированное оборудование представляет потенциальную опасность для окружающей среды и здоровья людей.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa с юридическим адресом в Варшаве, ул. Pograniczna 2/4 (далее: "GTX Poland") сообщает, что все авторские права на содержание данного руководства (далее: "Руководство"), включая, среди прочего. Все авторские права на содержание данного руководства (далее "Руководство"), включая, но не ограничиваясь его текстом, фотографиями, схемами, рисунками, а также его композицией, принадлежат исключительно GTX Poland и подлежат правовой охране в соответствии с Законом от 4 февраля 1994 года об авторском праве и смежных правах (т.е. Законодательный вестник 2006 года № 90 пункт 631 с поправками). Копирование, обработка, публикация, изменение в коммерческих целях всего Руководства, а также его отдельных элементов без письменного согласия GTX Poland строго запрещено и может повлечь за собой гражданскую и уголовную ответственность.
