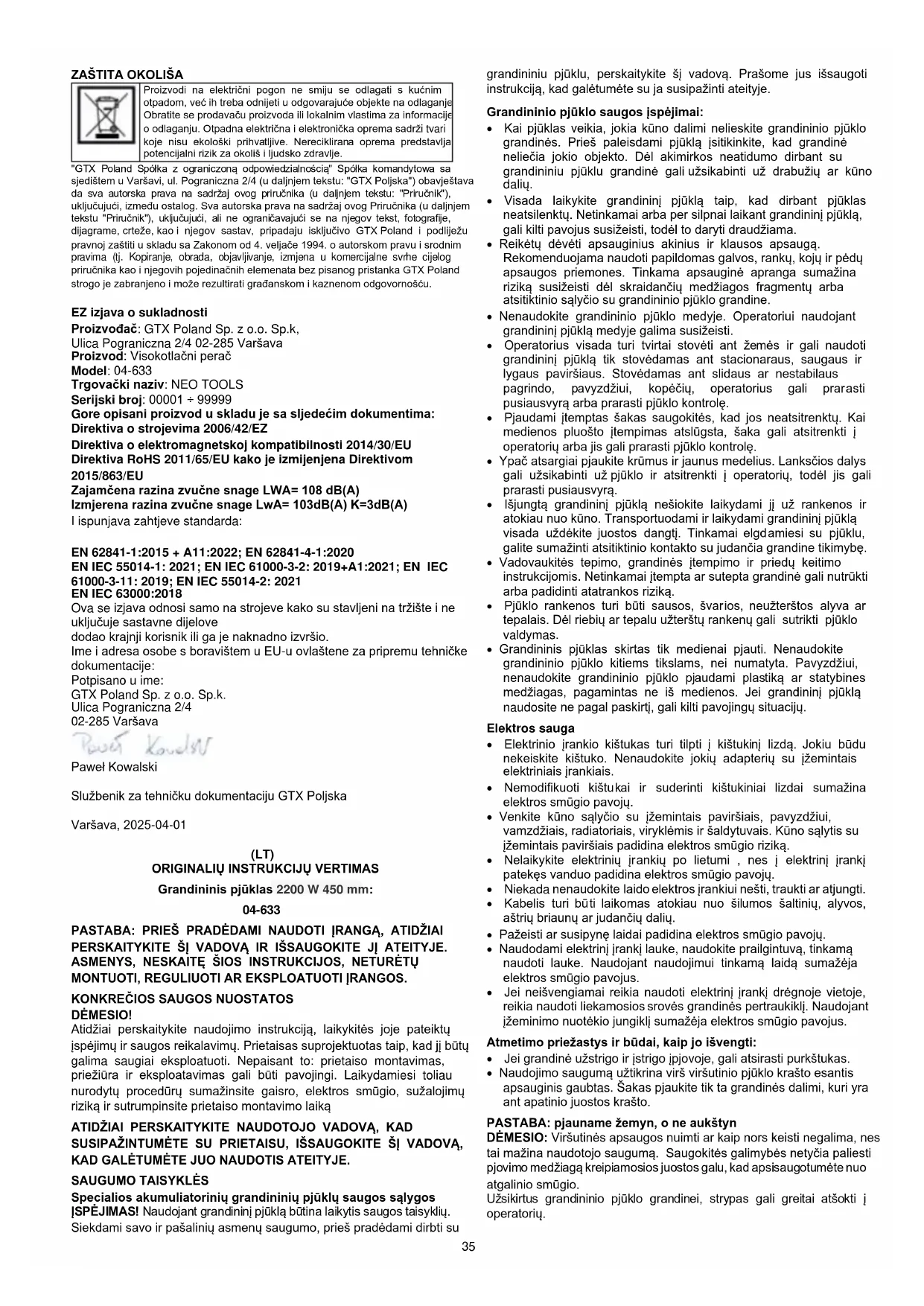

NAUDOJIMO INSTRUKCIJA 04633 NEO tools

Atidžiai perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos reikalavimų. Prietaisas suprojektuotas taip, kad jį būtų galima saugiai eksploatuoti. Nepaisant to: prietaiso montavimas, priežiūra ir eksploatavimas gali būti pavojingi. Laikydamiesi toliau nurodytų procedūrų sumažinsite gaisro, elektros smūgio, sužalojimų riziką ir sutrumpinsite prietaiso montavimo laiką

ATIDŽIAI PERSKAITYKITE NAUDOTOJO VADOVA, KAD SUSIPAŽINTUMĖTE SU PRIETAISU, IŠSAUGOKITE ŠI VADOVA, KAD GALĖTUMĖTE JUO NAUDOTIS ATEITYJE.

SAUGUMO TAISYKLÈS

Specialios akumuliatorinių grandininių pjūklų saugos sąlygos ĮSPĖJIMAS! Naudojant grandininių pjūklą būtina laikytis saugos taisyklių. Siekdami savo ir pašalinių asmenų saugumo, prieš pradėdami dirbti su

grandininiu pjūklu, perskaitykite šį vadovą. Prašome jus išsaugoti instrukciją, kad galėtumėte su ja susipažinti ateityje.

Grandininio pjūklo saugos įspėjimai:

- Kai pjūklas veikia, jokia kūno dalimi nelieskite grandininio pjūklo grandinės. Prieš paleisdami pjūkla įsitikinkite, kad grandinė neliečia jokio objekto. Dėl akimirkos neatidumo dirbant su grandininiu pjūklu grandinė gali užsikabinti už drabužių ar kūno dalių.

- Visada laikykite grandininį pjūklą taip, kad dirbant pjūklas neatsilenktų. Netinkamai arba per silpnai laikant grandininį pjūklą, gali kilti pavojus susižeisti, todėl to daryti draudžiama.

- Reikėtų dėvėti apsauginius akinius ir klausos apsaugą. Rekomenduojama naudoti papildomas galvos, rankų, koju ir pėdu apsaugos priemones. Tinkama apsauginė apranga sumažina riziką susižeisti dėl skraidančių medžiagos fragmentų arba atsitiktinio sąlyčio su grandininio pjūklo grandine.

- Nenaudokite grandininio pjūklo medyje. Operatoriui naudojant grandininį pjūklą medyje galima susižeisti.

- Operatorius visada turi tvirtai stovėti ant žemės ir gali naudoti grandininį pjūklą tik stovėdamas ant stacionaraus, saugaus ir lygaus paviršiaus. Stovėdamas ant slidaus ar nestabilaus pagrindo, pavyzdžiui, kopėčių, operatorius gali prarasti pusiausvyrą arba prarasti pjūklo kontrolę.

- Pjaudami įtemptas šakas saugokitės, kad jos neatsitrenktų. Kai medienos pluošto įtempimas atslūgsta, šaka gali atsitrenkti į operatorių arba jis gali prarasti pjūklo kontrolę.

- Ypač atsargiai pjaukite krūmus ir jaunus medelius. Lanksčios dalys gali užsikabinti už pjūklo ir atsitrenkti į operatorių, todėl jis gali prarasti pusiausvyra.

- Išjungta grandininj pjūkla nešiokite laikydami jì už rankenos ir atokiau nuo kūno. Transportuodami ir laikydami grandininj pjūkla visada uždėkite juostos dangtį. Tinkamai elgdamiesi su pjūklu, galite sumažinti atsitiktinio kontakto su judančia grandine tikimybę.

- Vadovaukitės tepimo, grandinės įtempimo ir priedų keitimo instrukcijomis. Netinkamai įtempta ar sutepta grandinė gali nutrūkti arba padidinti atatrankos rizika.

- Pjūklo rankenos turi būti sausos, švarios, neužterštos alyva ar tepalais. Dėl riebių ar tepalu užterštų rankenų gali sutrikti pjūklo valdymas.

- Grandininis pjūklas skirtas tik medienai pjauti. Nenaudokite grandininio pjūklo kitiems tikslams, nei numatyta. Pavyzdžiui, nenaudokite grandininio pjūklo pjaudami plastiką ar statybines medžiagas, pagamintas ne iš medienos. Jei grandinini pjūklą naudosite ne pagal paskirtį, gali kilti pavojingų situacijų.

Elektros sauga

• Elektrinio jrankio kištukas turi tilpti j kištukinj lizdą. Jokiu būdu nekeiskite kištuko. Nenaudokite jokių adapterių su jžemintais elektriniais jrankiais.
• Nemodifikuoti kištukai ir suderinti kištukiniai lizdai sumažina elektros smūgio pavojų.
• Venkite kūno sąlyčio su jžemintais paviršiais, pavyzdžiui, vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais. Kūno sąlytis su jžemintais paviršiais padidina elektros smūgio riziką.
• Nelaikykite elektrinių įrankių po lietumi, nes i elektriniį įrankį patekęs vanduo padidina elektros smūgio pavojų.
• Niekada nenaudokite laido elektros jrankiui nešti, traukti ar atjungti.
• Kabelis turi būti laikomas atokiau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių.
• Pažeisti ar susipynę laidai padidina elektros smūgio pavojų.
• Naudodami elektrini įrankį lauke, naudokite prailgintuvą, tinkamą naudoti lauke. Naudojant naudojimui tinkamą laidą sumažėja elektros smūgio pavojus.
• Jei neišvengiamai reikia naudoti elektrinį įrankį drėgnoje vietoje, reikia naudoti liekamosios srovės grandinės pertraukiklj. Naudojant jžeminimo nuotėkio jungiklj sumažėja elektros smūgio pavojus.

Atmetimo priežastys ir būdai, kaip jo išvengti:

- Jei grandinė užstrigo ir įstrigo įpjovoje, gali atsirasti purkštukas. - Naudojimo saugumą užtikrina virš viršutinio pjūklo krašto esantis apsauginis gaubtas. Šakas pjaukite tik ta grandinės dalimi, kuri yra ant apatinio juostos krašto.

PASTABA: pjauname žemyn, o ne aukštyn

DÉMESIO: Viršutinės apsaugos nuimti ar kaip nors keisti negalima, nes tai mažina naudotojo saugumą. Saugokitės galimybės netyčia paliesti pjovimo medžiagą kreipiamosios juostos galu, kad apsisaugotumėte nuo atgalinio smūgio.

Užsikirtus grandininio pjūklo grandinei, strypas gali greitai atšokti i operatorių.

Galite prarasti grandininio pjūklo kontrolę, todėl galite sunkiai susižeisti. Nepasikliaukite vien tik grandininio pjūklo saugos jtaisais. Naudotojas privalo imtis priemoniu, kad dirbdamas su pjūklu išvengtu nelaimingu atsitikimu ir sužalojimu.

Atitrūkimo atsiranda dėl netinkamo grandininio pjūklo naudojimo arba netinkamos darbo tvarkos ar sąlygų, todėl jo galima išvengti imantis toliau nurodytų priemonių:

• Tvirtai laikykite grandininį pjūklą abiem rankomis, nykščiu ir pirštais tvirtai apglėbdami rankeną, o kūną ir rankas laikykite taip, kad būtų kuo mažesnis atatrankos poveikis. Atatürką gali kontroliuoti operatorius, jei imasi tinkamų atsargumo priemonių. Niekada nepaleiskite grandininio pjūklo.
• Nesiekite pjūklu per toli ir nedarykite pjūvių aukščiau nei pečių aukštyje. Taip išvengsite netyčinio prisilietimo pjūklo galu ir galėsīte geriau valdyti pjūklą netikėtose situacijose.
• Naudokite tik gamintojo nurodytas kreipiamąsias ir grandines. Keičiant strypus ir grandines netinkamais, gali nutrūkti grandinė arba atsirasti atgalinis smūgis.
• Laikykitės gamintojo nurodymų dėl grandininio pjūklo galandinimo ir priežiūros.

Papildomi saugos patarimai:

- Grandininį pjūkla laikykite tik už izoliuotų rankenu, nes grandininio pjūklo grandinė gali paliesti nematomą elektros laidą. Grandininio pjūklo grandinei palietus įtampą turintį laidą, įtampa gali patekti į atviras įrankio dalis ir operatorius gali patirti elektros smūgį.

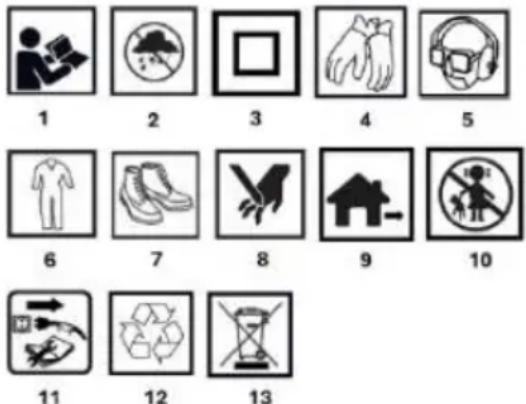

PIKTOGRAMOS IR ISPĖJIMAI

1. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos sąlygų!
2. Protect nuo drègmès ir lietaus
   3.Secondary apsaugos klasé.
3. Naudokite asmenines apsaugos priemones: apsaugines pirštines
4. Dévékite asmenines apsaugos priemones: akių, klausos ir dulkių kaukę.
5. Dévékite asmenines apsaugos priemones: Apsauginiai drabužiai
6. Dévékite asmenines apsaugos priemones: apsauginę avalynę
7. Caution pavojus susipjaustyti rankas, nupjauti pirštus.
8. For lauko naudojimui
9. Keep vaikams nepasiekiamoje vietoje
10. Prieš atlikdami techninę priežiūrą ar remonta atjunkite maitinimo laidą.
11. Recyclable
    13.Neišmeskite kartu su buitinėmis atliekomis

GRAFINIŲ ELEMENTŲ APRAŠYMAS

Jrenginio sudedamosios dalys numeruojamos taip

pavaizduoti šio vadovo grafiniuose puslapiuose.

Pavadinimas	Aprašymas
1	Galinė rankena
2	Jjungimas mygtuku
3	Alyvos bakas
4	Priekinė rankena
5	Grandinės stabdys
6	Vadovas
7	Grandinė
8	Alyvos lygio matuoklis
9	Grandinės įtempimo rankenėlė
10	Pavaros rato dangtis
11	Dangčio užraktas
12	Spike
13	Veikimo blokavimo mygtukas
14	Kabelio kablys
15	Maitinimo kabelis

* Gali būti skirtumų tarp grafikos ir faktinio gaminio

PARUOŠIMAS

Grandininis pjūklas yra rankinis prietaisas. Jj suka vienfazis kintamosios srovės variklis. Šio tipo elektrinis įrankis skirtas darbams namų sode atlikti. Grandininiu pjūklu galima pjauti medžius, genėti šakas, ruošti malkas, malkas židiniui ir atlikti kitus darbus, kai reikia pjauti medieną.

MONTAŽAS

• Visiškai atsukite žvaigždutės dangtelio fiksatorių (11) sukdami jį prieš laikrodžio rodyklę ir nuimkite dangtelį.
• Uždėkite grandinę (7) ant kreipiamosios juostos (6) ir įsitikinkite, kad peiliai nukreipti sukimosi kryptimi.
• Uždėkite kreipiamają juostą (6) ir grandinę (7), įsitikinkite, kad grandinė yra aplink žvaigždutę. Taip pat įsitikinkite, kad kaištis telpa į juostą. Jei netelpa, jį galima šiek tiek pakoreguoti grandinės įtempimo rankenėle (9). Eksploatacijos metu grandinė (7) neturi nuslysti nuo juostos (6).
• Traukite kreipiamają juostą (6) i priekį, kol grandinė (7) tvirtai įsitvirtins. Įsitikinkite, kad visos pavaros grandys yra kreipiamosios juostos griovelyje.
• Uždėkite krumpliaračio dangtelį (10) ir užfiksuokite jį krumpliaračio dangtelio fiksatoriumi.

GRANDINÉS JTEMPIMAS

• Keliais apsisukimais atlaisvinkite krumpliaračio dangtelio fiksatorių (11), kad jsitikintumėte, jog jis yra laisvas.
• Grandinės įtempimą reguliuokite grandinės įtempimo rankenėle (9). Sukdami rankenėlę žemyn didinkite įtempimą, o sukdami aukštyn - mažinkite grandinės įtempimą.
• įtempimas yra tinkamas, kai grandinėlę pirštu ir nykščiu galima atitraukti 3 mm nuo juostos. Neįtempkite grandinės per daug, nestai sutrumpins grandinės ir juostos tarnavimo laiką.
• Užveržkite žvaigždutės dangtelio fiksatorių (11).

PASTABOS:

- Grandinėle (7) reikia sureguliuoti prieš pirmą kartą naudojant, po 2-3 minučių naudojimo, o po 30 minučių naudojimo - dar kartą patikrinti ir prireikus sureguliuoti. Stebėkite, kad grandinė nebūtų per daug įtempta.

PRIETAISO VEIKIMAS

• Prijunkite maitinimo laidą (15) prie 230 V 50 Hz įtampos maitinimo šaltinio
• Kad jungiklio gaiduką nebūtų galima netyčia paspausti, yra užrakto mygtukas (13).
• Norėdami jjungti įrankį, paspauskite užrakto mygtuką (13) ir patraukite jungiklio gaiduką (2). Norėdami sustabdyti, atleiskite jungiklio gaiduką.
• Norėdami išjungti pjūkla, atleiskite jungiklio gaiduką (2). Integruotas stabdys per labai trumpą laiką sustabdys veikiantį pjūkla.
• Prispauskite dyglius prie medžio (12), žiūrėdami, kad grandinė (7) nesiliestų su pjaunama medžiaga.
• Pradėkite pjauti laikydami rankeną (4) už priekinės svirties ir pakeldami galinę svirtį (1).
• Jei medienos nepavyksta nupjauti vienu judesiu, lengvai patraukite priekinę rankeną (4) ir pjaukite toliau, šiek tiek patraukite pjūklą atgal, tada paspauskite smailes (12) šiek tiek žemiau ir baigkite pjauti pakeldami galinę rankeną 1).
• Ištraukite pjūklą iš pjovimo zonos, kol grandinė dar veikia.

APSAUGINIS GRANDINÉS STABDIS

- Grandininis pjūklas turi grandinės apsauginį stabdį, kuris sustabdo grandinę per sekundės dalį. Jis jungiamas, kai rankų apsauga pastumiama į priekį. Grandinė sustoja.

ALYVOS BAKO PAPILDYMAS

• Kruopščiai išvalykite alyvos bakelj (3) aplink dangtelj, kad j talpyklą nepatektu nešvarumu.
• Atsukite alyvos talpyklos kamšti ir jpilkite alyvos iki apatinio bakelio krašto lygio.
• Sandariai uždarykite alyvos talpyklą (3).
• Atsargiai pašalinkite išsiliejusią alyvą.

PASTABA

Pripildykite degalų tik išjunge variklj ir ištraukę maitinimo kištuka!

PJÜKLO GRANDINÉS TEPIMAS

Niekada nepjaukite, jei grandinė nepakankamai sutepta. Priešingu atveju sutrumpės pjūklo eksploatavimo laikas. Prieš pradėdami darbą patikrinkite alyvos lygi rezervuare (3) ir alyvos tiekimą.

Patikrinkite alyvos tiekimo greitj pagal toliau pateiktus nurodymus:

- ljunkite elektrinį grandininį pjūkla.

• Darbinį grandininį pjūklą laikykite maždaug 15 cm virš kamieno arba žemės (naudokite tinkamą paviršių).
• Jei tepimas pakankamas, ant grandinės bus matomi lengvi alyvos pėdsakai, nes alyva išsiskiria iš grandinės. Atkreipkite dėmesį į pučiančio vėjo kryptį ir venkite nereikalingo purškiamos alyvos poveikio!

KONSERVACIJA

• Prieš atlikdami techninę priežiūrą ar aptarnavimą visada jsitikinkite, kad įrankis yra išjungtas ir atjungtas nuo elektros tinklo.
• Niekada nenaudokite benzino, benzino, skiediklio, alkoholio ir pan. Tai gali pakeisti spalvą, deformuotis arba įtrūkti.
• Reguliariai valykite ventiliacijos angas šepetėliu arba suspaustu oru.

RINKINIO TURINYS:

• Pjūklas su grandine ir kreipiamaja juosta
• Vadovo dangtelis
  • Techniniai dokumentai

JVERTINIMO DUOMENYS

Grandininis pjūklas 04-633
Parametras	Vertė
Maitinimo įtampa	230 V AC
Maitinimo dažnis	50 Hz
Nominalioji galia	2200W
IP apsaugos laipsnis	IPX0
Apsaugos klasė	II
Grandinės alyvos tiekimo sistema	automatinis
Grandinės alyvos bako talpa	200 ml
Gido tipas	18" (457 mm)
Grandinės storis / juostos griovelio plotis	1,27 mm
Grandinėlė (dantys x žingsnis)	6 x 3/8"
Linijinis grandinės greitis (be apkrovos)	12 m/s
Grandinės žingsnis	3/8" (9,525 mm)
Iąstelių skaičius	62
Masė	6 kg
Gamybos metai	2025
04-633 nurodo mašinos tipą ir pavadinimą

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis	L_(pA) = 95 dB (A) K=3dB (A)
Garso galios lygis	L_WA=103 dB (A) K=3dB (A)
Vibracijos pagreičio vertė (priekinė rankena)	a_h=1,84 m/s^2 K=1,5 m/s^2
Vibracijos pagreičio vertė (galinė rankena)	a_h=2,51 m/s^2 K=1,5 m/s^2

Informacija apie triukšmą ir vibraciją

Irangos skleidžiamo triukšmo lygj apibūdina: skleidžiamo garso slėgio lygis LPA ir garso galios lygis LWA) 0, kur K reiškia matavimo neapibrėžtį). Irangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė(Η) 0, kur K reiškia matavimo neapibrėžtį).

Šiose instrukcijose nurodytas garso slėgio lygis L_PA , garso galios lygis L_WAr vibracijos pagreičio vertė ābuvo išmatuoti pagal standartą EN 62841-1. Nurodytas vibracijos lygis āgali būti naudojamas įrangai palyginti ir preliminariai įvertinti vibracijos poveikį.

Nurodytas vibracijos lygis atspindi tik pagrindinj jrenginio naudojimą. Jei jrenginys naudojamas kitais tikslais arba su kitais darbo jrankiais, vibracijos lygis gali pasikeisti. Didesniam vibracijos lygiui jtakos turės nepakankama arba per retai atliekama jrenginio techninė priežiūra. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpi gali padidėti vibracijos poveikis.

Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgti į laikotarpius, kai įrenginys yra išjungtas arba kai jis įjungtas, bet nenaudojamas darbui. Tiksliai įvertinus visus veiksnius, gali paaiškėti, kad bendras vibracijos poveikis yra daug mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų imtis papildomų saugos priemonių, pavyzdžiui, atlikti ciklinę mašinos ir darbo įrankių priežiūrą, užtikrinti tinkamą rankų temperatūrą ir tinkamai organizuoti darbą.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vieto valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra medžiagu, kurios nėra nekenksmingos aplinkai. Neperdirbta įrangaj kelia potencialų pavojų aplinkai ir žmonių sveikatai.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinę yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "GTX Poland") informuota, kad visos autorių teisės j šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. Visos autorių teisės j šio vadovo (toliau - Vadovas) turinį, įskaitant, bet neapsiribojant, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik GTX Poland ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. įstatymų leidinio Nr. 90, 631 punktas su pakeitimais). Kopijuoti, apdoroti, publikuoti, keisti komerciniais tikslais visą vadovą ir atskius jo elementus be raštiško "GTX Polska" sutikimo yra grieżtai draudžiama ir gali užtraukti civilinę ir baudžiamają atsakomybę.

EB atitikties deklaracija

Gamintojas: GTX Poland Sp. z o.o. Sp.k.

Produktas: Slėginis plovimo įrenginys

Modelis: 04-633

Prekybos pavadinimas: NEO TOOLS

Serijos numeris: 00001 ÷ 99999

Pirmiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Garantuotas garso galios lygis LWA= 108 dB(A)

Išmatuotas garso galios lygis LwA= 103dB(A) K=3dB(A)

Ir atitinka standartų reikalavimus:

EN 62841-1:2015 + A11:2022; EN 62841-4-1:2020

EN IEC 55014-1: 2021; EN IEC 61000-3-2: 2019+A1:2021; EN IEC

61000-3-11: 2019; EN IEC 55014-2: 2021

EN IEC 63000:2018

Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos j rinką, ir neapima sudedamujų dalių.

prideda galutinis naudotojas arba atlieka vėliau.

ES reziduojančio asmens, igalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas:

Pasirašyta:

Techninės dokumentacijos specialistas GTX Lenkija

Varšuva, 2025-04-01
