MANUALE UTENTE 04633 NEO tools

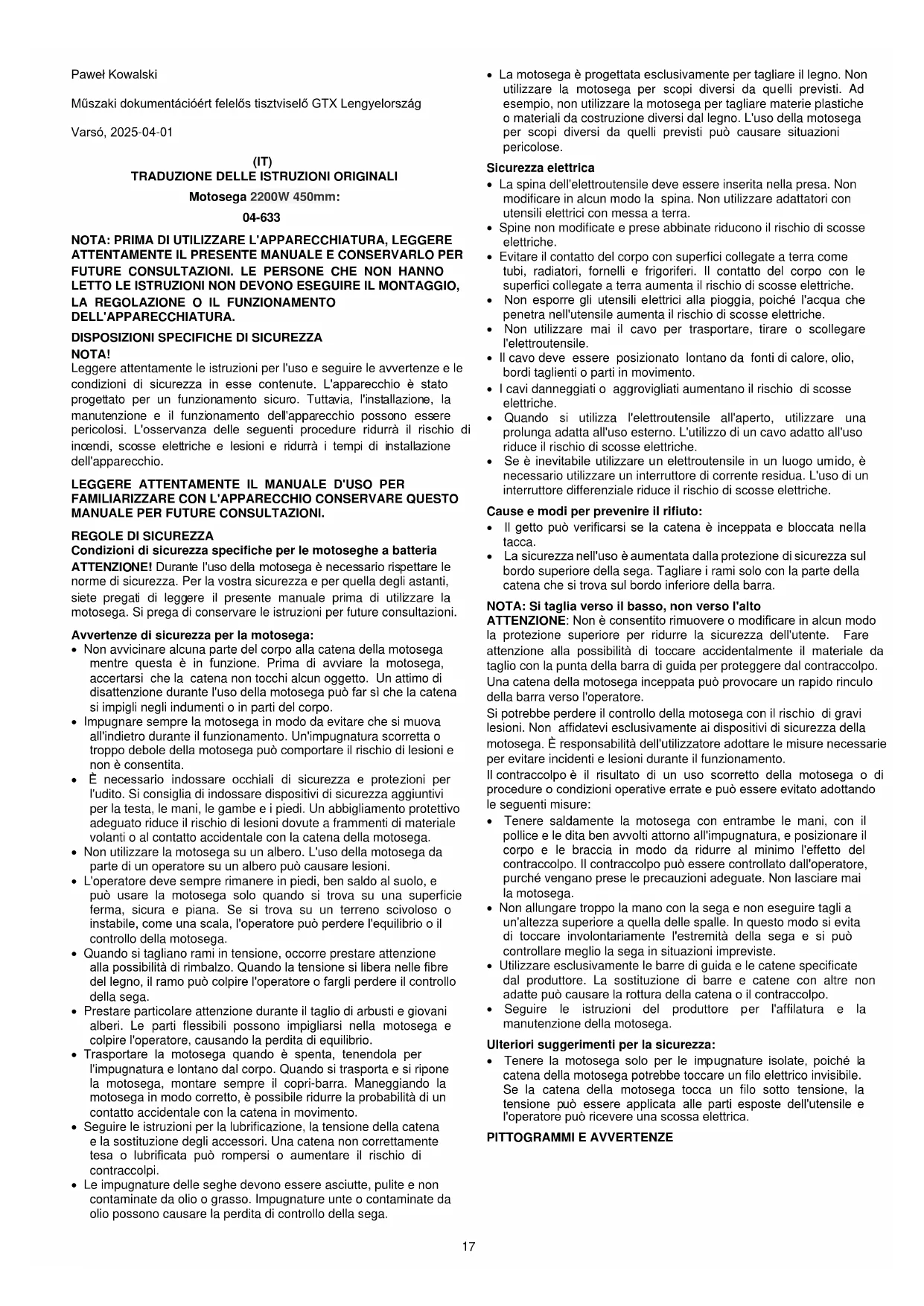

DISPOSIZIONI SPECIFICHE DI SICUREZZA

NOTA! Leggere attentamente le istruzioni per l'uso e seguire le avvertenze e le condizioni di sicurezza in esse contenute. L'apparecchio è stato progettato per un funzionamento sicuro. Tuttavia, l'installazione, la manutenzione e il funzionamento dell'apparecchio possono essere pericolosi. L'osservanza delle seguenti procedure ridurrà il rischio di incendi, scosse elettriche e lesioni e ridurrà i tempi di installazione dell'apparecchio.

Condizioni di sicurezza specifiche per le motoseghe a batteria ATTENZIONE! Durante l'uso della motosega è necessario rispettare le norme di sicurezza. Per la vostra sicurezza e per quella degli astanti, siete pregati di leggere il presente manuale prima di utilizzare la motosega. Si prega di conservare le istruzioni per future consultazioni. Avvertenze di sicurezza per la motosega:

• Non avvicinare alcuna parte del corpo alla catena della motosega mentre questa è in funzione. Prima di avviare la motosega, accertarsi che la catena non tocchi alcun oggetto. Un attimo di disattenzione durante l'uso della motosega può far sì che la catena si impigli negli indumenti o in parti del corpo.

• Impugnare sempre la motosega in modo da evitare che si muova all'indietro durante il funzionamento. Un'impugnatura scorretta o troppo debole della motosega può comportare il rischio di lesioni e non è consentita.

• È necessario indossare occhiali di sicurezza e protezioni per l'udito. Si consiglia di indossare dispositivi di sicurezza aggiuntivi per la testa, le mani, le gambe e i piedi. Un abbigliamento protettivo adeguato riduce il rischio di lesioni dovute a frammenti di materiale volanti o al contatto accidentale con la catena della motosega.

• Non utilizzare la motosega su un albero. L'uso della motosega da parte di un operatore su un albero può causare lesioni.

• L'operatore deve sempre rimanere in piedi, ben saldo al suolo, e può usare la motosega solo quando si trova su una superficie ferma, sicura e piana. Se si trova su un terreno scivoloso o instabile, come una scala, l'operatore può perdere l'equilibrio o il controllo della motosega.

• Quando si tagliano rami in tensione, occorre prestare attenzione alla possibilità di rimbalzo. Quando la tensione si libera nelle fibre del legno, il ramo può colpire l'operatore o fargli perdere il controllo della sega.

• Prestare particolare attenzione durante il taglio di arbusti e giovani alberi. Le parti flessibili possono impigliarsi nella motosega e colpire l'operatore, causando la perdita di equilibrio.

• Trasportare la motosega quando è spenta, tenendola per l'impugnatura e lontano dal corpo. Quando si trasporta e si ripone la motosega, montare sempre il copri-barra. Maneggiando la motosega in modo corretto, è possibile ridurre la probabilità di un contatto accidentale con la catena in movimento.

• Seguire le istruzioni per la lubrificazione, la tensione della catena e la sostituzione degli accessori. Una catena non correttamente tesa o lubrificata può rompersi o aumentare il rischio di contraccolpi.

• Le impugnature delle seghe devono essere asciutte, pulite e non contaminate da olio o grasso. Impugnature unte o contaminate da olio possono causare la perdita di controllo della sega.

• La motosega è progettata esclusivamente per tagliare il legno. Non utilizzare la motosega per scopi diversi da quelli previsti. Ad esempio, non utilizzare la motosega per tagliare materie plastiche o materiali da costruzione diversi dal legno. L'uso della motosega per scopi diversi da quelli previsti può causare situazioni pericolose. Sicurezza elettrica

• La spina dell'elettroutensile deve essere inserita nella presa. Non modificare in alcun modo la spina. Non utilizzare adattatori con utensili elettrici con messa a terra.

• Spine non modificate e prese abbinate riducono il rischio di scosse elettriche.

• Evitare il contatto del corpo con superfici collegate a terra come tubi, radiatori, fornelli e frigoriferi. Il contatto del corpo con le superfici collegate a terra aumenta il rischio di scosse elettriche.

• Non esporre gli utensili elettrici alla pioggia, poiché l'acqua che penetra nell'utensile aumenta il rischio di scosse elettriche.

• Non utilizzare mai il cavo per trasportare, tirare o scollegare l'elettroutensile.

• Il cavo deve essere posizionato lontano da fonti di calore, olio, bordi taglienti o parti in movimento.

• I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

• Quando si utilizza l'elettroutensile all'aperto, utilizzare una prolunga adatta all'uso esterno. L'utilizzo di un cavo adatto all'uso riduce il rischio di scosse elettriche.

• Se è inevitabile utilizzare un elettroutensile in un luogo umido, è necessario utilizzare un interruttore di corrente residua. L'uso di un interruttore differenziale riduce il rischio di scosse elettriche. Cause e modi per prevenire il rifiuto:

• Il getto può verificarsi se la catena è inceppata e bloccata nella tacca.

• La sicurezza nell'uso è aumentata dalla protezione di sicurezza sul bordo superiore della sega. Tagliare i rami solo con la parte della catena che si trova sul bordo inferiore della barra. NOTA: Si taglia verso il basso, non verso l'alto ATTENZIONE: Non è consentito rimuovere o modificare in alcun modo la protezione superiore per ridurre la sicurezza dell'utente. Fare attenzione alla possibilità di toccare accidentalmente il materiale da taglio con la punta della barra di guida per proteggere dal contraccolpo. Una catena della motosega inceppata può provocare un rapido rinculo della barra verso l'operatore. Si potrebbe perdere il controllo della motosega con il rischio di gravi lesioni. Non affidatevi esclusivamente ai dispositivi di sicurezza della motosega. È responsabilità dell'utilizzatore adottare le misure necessarie per evitare incidenti e lesioni durante il funzionamento. Il contraccolpo è il risultato di un uso scorretto della motosega o di procedure o condizioni operative errate e può essere evitato adottando le seguenti misure:

• Tenere saldamente la motosega con entrambe le mani, con il pollice e le dita ben avvolti attorno all'impugnatura, e posizionare il corpo e le braccia in modo da ridurre al minimo l'effetto del contraccolpo. Il contraccolpo può essere controllato dall'operatore, purché vengano prese le precauzioni adeguate. Non lasciare mai la motosega.

• Non allungare troppo la mano con la sega e non eseguire tagli a un'altezza superiore a quella delle spalle. In questo modo si evita di toccare involontariamente l'estremità della sega e si può controllare meglio la sega in situazioni impreviste.

• Utilizzare esclusivamente le barre di guida e le catene specificate dal produttore. La sostituzione di barre e catene con altre non adatte può causare la rottura della catena o il contraccolpo.

• Seguire le istruzioni del produttore per l'affilatura e la manutenzione della motosega. Ulteriori suggerimenti per la sicurezza:

• Tenere la motosega solo per le impugnature isolate, poiché la catena della motosega potrebbe toccare un filo elettrico invisibile. Se la catena della motosega tocca un filo sotto tensione, la tensione può essere applicata alle parti esposte dell'utensile e l'operatore può ricevere una scossa elettrica.

1.Leggere le istruzioni per l'uso, osservare le avvertenze e le condizioni di sicurezza in esse contenute!

2. Proteggere dall'umidità e dalla pioggia

3.Classe di protezione secondaria. 4.Utilizzare i dispositivi di protezione individuale: guanti di protezione 5.Indossare i dispositivi di protezione individuale: protezione degli occhi, protezione dell'udito e maschera antipolvere. 6.Indossare i dispositivi di protezione individuale: Indumenti protettivi

7. Indossare i dispositivi di protezione individuale: calzature di

protezione. 8.Attenzione al rischio di taglio delle mani e delle dita.

10.Tenere fuori dalla portata dei bambini

11. Scollegare il cavo di alimentazione prima di eseguire interventi di

manutenzione o riparazione. 12.Riciclabile 13.Non smaltire con i rifiuti domestici

DESCRIZIONE DEGLI ELEMENTI GRAFICI

La seguente numerazione si riferisce ai componenti del dispositivo illustrati nelle pagine grafiche di questo manuale. Designazione Descrizione

Azionamento a pulsante

Indicatore del livello dell'olio

Manopola di tensionamento della catena

Coperchio della ruota motrice

Blocco del coperchio

Pulsante di blocco del funzionamento

Cavo di alimentazione

• Potrebbero esserci delle differenze tra la grafica e il prodotto reale. PREPARAZIONE La motosega è un dispositivo portatile. È azionata da un motore CA monofase. Questo tipo di elettroutensile è progettato per eseguire lavori nel giardino di casa. La motosega può essere utilizzata per la potatura degli alberi, la rifinitura dei rami, la preparazione della legna da ardere, la legna per il camino e altre applicazioni che richiedono il taglio della legna. MONTAGGIO

• Svitare completamente il blocco del coperchio del pignone (11) ruotandolo in senso antiorario e rimuovere il coperchio.

• Montare la catena (7) sulla barra di guida (6), facendo attenzione che i coltelli siano rivolti nel senso di rotazione.

• Posizionare la barra di guida (6) e la catena (7), assicurandosi che la catena sia intorno al pignone. Assicurarsi inoltre che il perno si inserisca nella barra. Se non entra, può essere regolato leggermente con la manopola di tensionamento della catena (9). Durante il funzionamento, la catena (7) non deve scivolare dalla barra (6).

• Tirare in avanti la barra di guida (6) fino a quando la catena (7) è saldamente inserita. Assicurarsi che tutte le maglie di trasmissione siano nella scanalatura della barra di guida.

• Montare il coperchio del pignone (10) e fissarlo con il blocco del coperchio del pignone.

TENSIONE DELLA CATENA

• Allentare il blocco del coperchio del pignone (11) di qualche giro per verificare che sia allentato.

• Regolare la tensione della catena utilizzando la manopola della tensione della catena (9). Ruotando la manopola verso il basso si aumenta la tensione e ruotando la manopola verso l'alto si diminuisce la tensione della catena.

• La tensione è corretta quando la catena può essere tirata a 3 mm dalla barra usando il dito e il pollice. Non esagerare con la tensione della catena per non ridurre la durata della catena e della barra.

• Serrare il blocco del coperchio del pignone (11). NOTE:

• La catena (7) deve essere regolata prima del primo utilizzo, di nuovo dopo 2-3 minuti di utilizzo e ricontrollata e regolata se necessario ogni 30 minuti di utilizzo. Fare attenzione a non stringere troppo la catena.

FUNZIONAMENTO DEL DISPOSITIVO

• Collegare il cavo di alimentazione (15) alla rete elettrica a 230V 50Hz.

• Per evitare che il grilletto dell'interruttore venga premuto accidentalmente, è disponibile un pulsante di blocco (13).

• Per avviare l'utensile, premere il pulsante di blocco (13) e tirare il grilletto dell'interruttore (2). Per fermarsi, rilasciare il grilletto dell'interruttore.

• Per spegnere la sega, rilasciare il grilletto dell'interruttore (2). Il freno integrato arresta la motosega in brevissimo tempo.

• Premere le punte contro il legno (12), facendo attenzione che la catena (7) non entri in contatto con il materiale da tagliare.

• Avviare il taglio tenendo l'impugnatura (4) per la leva anteriore e sollevando la leva posteriore (1).

• Se il legno non può essere tagliato in un colpo solo, tirare leggermente l'impugnatura anteriore (4) e continuare a tagliare, tirare un po' indietro la sega, quindi premere le punte (12) un po' più in basso e terminare il taglio sollevando l'impugnatura posteriore 1).

• Ritirare la motosega dall'area di taglio quando la catena è ancora in funzione.

FRENO CATENA DI SICUREZZA

• La motosega è dotata di un freno di sicurezza che arresta la catena in una frazione di secondo. Si attiva quando il paramano viene spostato in avanti. La catena si ferma.

RABBOCCO DEL SERBATOIO DELL'OLIO

• Pulire accuratamente il serbatoio dell'olio (3) attorno al tappo per evitare che lo sporco penetri nel contenitore.

• Svitare il tappo del contenitore dell'olio e versare l'olio fino al livello del bordo inferiore del bocchettone di riempimento.

• Chiudere bene il contenitore dell'olio (3).

• Rimuovere con cautela l'olio che è traboccato. NOTA Riempire solo a motore spento e con la spina di alimentazione staccata!

LUBRIFICAZIONE DELLA CATENA DELLA SEGA

Non utilizzare mai la motosega in assenza di una sufficiente lubrificazione della catena. In caso contrario, la durata della motosega si riduce. Controllare il livello dell'olio nel serbatoio (3) e l'alimentazione dell'olio prima di iniziare il lavoro. Controllare la velocità di alimentazione dell'olio seguendo le istruzioni riportate di seguito:

• Avviare la motosega elettrica.

• Tenere la motosega da lavoro a circa 15 cm dal tronco o dal terreno (utilizzare una superficie adatta).

• Se la lubrificazione è sufficiente, saranno visibili leggere tracce d'olio, poiché l'olio viene spruzzato dalla catena. Prestare attenzione alla direzione del vento che soffia ed evitare di esporsi inutilmente all'olio spruzzato! CONSERVAZIONE

• Assicurarsi sempre che l'utensile sia spento e scollegato prima di effettuare interventi di manutenzione.

• Non utilizzare mai benzina, benzina, diluente, alcol, ecc. Possono causare scolorimenti, deformazioni o crepe.

• Pulire regolarmente le fessure di ventilazione con una spazzola o con aria compressa. CONTENUTO DEL KIT:

• Sega con catena e barra di guida

• Coperchio della guida

• Documentazione tecnica

DATI DI VALUTAZIONE19

Motosega 04-633 Parametro Valore Tensione di alimentazione 230V AC Frequenza di alimentazione 50Hz Potenza nominale 2200W Grado di protezione IP IPX0 Classe di protezione

Sistema di alimentazione dell'olio della catena automatico Capacità del serbatoio dell'olio per catene 200 ml Tipo di guida 18'' (457 mm) Spessore della catena/larghezza della scanalatura della barra 1,27 mm Pignone (denti x passo) 6 x 3/8'' Velocità lineare della catena (a vuoto) 12 m/s Passo della catena 3/8" (9,525 mm) numero di cellule

Massa 6 kg Anno di produzione

04-633 indica sia il tipo che la designazione della macchina

DATI SU RUMORE E VIBRAZIONI

Livello di pressione sonora

= 95 dB (A) K=3dB (A) Livello di potenza sonora

= 103 dB (A) K=3dB (A) Valore di accelerazione delle vibrazioni (impugnatura anteriore)

Valore di accelerazione delle vibrazioni (impugnatura posteriore)

Informazioni su rumore e vibrazioni Il livello di emissione sonora dell'apparecchiatura è descritto da: il livello di pressione sonora emesso L

e il livello di potenza sonora L (WA) ( dove K indica l'incertezza di misura). Le vibrazioni emesse dall'apparecchiatura sono descritte dal valore di accelerazione delle vibrazioni a (h) ( dove K indica l'incertezza di misura). Il livello di pressione sonora L

, il livello di potenza sonora L

e il valore di accelerazione delle vibrazioni a

specificati in queste istruzioni sono stati misurati in conformità alla norma EN 62841-1. Il livello di vibrazione

specificato può essere utilizzato per confrontare le apparecchiature e per una valutazione preliminare dell'esposizione alle vibrazioni. Il livello di vibrazioni indicato è solo rappresentativo dell'uso di base dell'unità. Se l'unità viene utilizzata per altre applicazioni o con altri strumenti di lavoro, il livello di vibrazioni può cambiare. Un livello di vibrazioni più elevato sarà influenzato da una manutenzione insufficiente o troppo poco frequente dell'unità. I motivi sopra indicati possono comportare un aumento dell'esposizione alle vibrazioni durante l'intero periodo di lavoro. Per stimare con precisione l'esposizione alle vibrazioni, è necessario tenere conto dei periodi in cui l'unità è spenta o accesa ma non utilizzata per il lavoro. Una volta stimati accuratamente tutti i fattori, l'esposizione totale alle vibrazioni può risultare molto più bassa. Per proteggere l'utente dagli effetti delle vibrazioni, è necessario adottare ulteriori misure di sicurezza, come la manutenzione ciclica della macchina e degli strumenti di lavoro, la garanzia di un'adeguata temperatura delle mani e una corretta organizzazione del lavoro. PROTEZIONE DELL'AMBIENTE

I prodotti alimentati elettricamente non devono essere smaltiti con i rifiuti domestici, ma devono essere portati in strutture adeguate per lo smaltimento. Per informazioni sullo smaltimento, rivolgersi al rivenditore del prodotto o alle autorità locali. I rifiuti di apparecchiature elettriche ed elettroniche contengono sostanze che non rispettano l'ambiente. Le apparecchiature non riciclate rappresentano un rischio potenziale per l'ambiente e la salute umana. "GTX Poland Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa con sede legale a Varsavia, ul. Pograniczna 2/4 (di seguito: "GTX Poland ") informa che tutti i diritti d'autore sul contenuto del presente manuale (di seguito: "Manuale"), inclusi tra gli altri. Tutti i diritti d'autore sul contenuto del presente Manuale (di seguito "Manuale"), compresi, ma non solo, il testo, le fotografie, i diagrammi, i disegni e la sua composizione, appartengono esclusivamente a GTX Poland e sono soggetti a tutela legale ai sensi della legge del 4 febbraio 1994 sul diritto d'autore e sui diritti connessi (Gazzetta Ufficiale 2006 n. 90 voce 631 e successive modifiche). La copia, l'elaborazione, la pubblicazione e la modifica a fini commerciali dell'intero Manuale e dei suoi singoli elementi senza il consenso scritto di GTX Poland sono severamente vietati e possono comportare responsabilità civili e penali. Dichiarazione di conformità CE Produttore: GTX Poland Sp. z o.o. Sp.k, Via Pograniczna 2/4 02-285 Varsavia Prodotto: Idropulitrice Modello: 04-633 Nome commerciale: NEO TOOLS Numero di serie: 00001 ÷ 99999 Il prodotto sopra descritto è conforme ai seguenti documenti: Direttiva macchine 2006/42/CE Direttiva sulla compatibilità elettromagnetica 2014/30/UE Direttiva RoHS 2011/65/UE, modificata dalla direttiva 2015/863/UE. Livello di potenza sonora garantito LWA= 108 dB(A) Livello di potenza sonora misurato LwA= 103dB(A) K=3dB(A) E soddisfa i requisiti degli standard: EN 62841-1:2015 + A11:2022; EN 62841-4-1:2020 EN IEC 55014-1: 2021; EN IEC 61000-3-2: 2019+A1:2021; EN IEC

61000-3-11: 2019; EN IEC 55014-2: 2021

EN IEC 63000:2018 La presente dichiarazione si riferisce solo alla macchina così come immessa sul mercato e non comprende i componenti aggiunte dall'utente finale o eseguite da lui successivamente. Nome e indirizzo della persona residente nell'UE autorizzata a preparare il fascicolo tecnico: Firmato a nome di: GTX Poland Sp. z o.o. Sp.k. 2/4 Via Pograniczna 02-285 Varsavia Paweł Kowalski Addetto alla documentazione tecnica GTX Polonia Varsavia, 2025-04-01 (FR)
