14-036 - Oro pistoletas NEO tools - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA 14-036 NEO tools

Pūstuvas su šepetėliu

14-036

Įspėjimas! Prieš naudodami, atidžiai perskaitykite šį vadovą atidžiai perskaitykite šias instrukcijas ir išsaugokite jas ateityje naudojimui.

Rekomendacijos dėl saugaus prietaiso naudojimo

• Naudokite asmenines apsaugos priemones, tinkamas atliekamam darbui.
• Dirbdami su degiomis medžiagomis, užtikrinkite pakankamą oro srautą, kad išvengtumėte potencialiai sprogių atmosferos susidarymo.
• Rūpinkitės, kad darbo metu atviros kūno dalys nebūtų veikiami toksinių medžiagų, nes jos gali sukelti audinių nekrozę ar kitas rimtas komplikacijas. Susilietus su toksinėmis medžiagomis, nedelsiant kreipkitės i gydytoją.
• Naudojant prietaisą, ypač jei patalpa nėra tinkamai vėdinama, gali susidaryti kenksmingos dulkės.

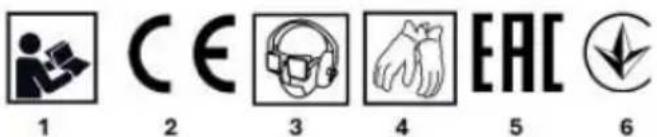

PIEŠTŲ SIMBOLŲ PAAIŠKINIMAS

1. Perskaitykite naudojimo instrukcijas ir laikykitės jose pateiktų įspėjimų ir saugos priemonių!
2. Prietaisas atitinka Europos Sajungos reglamentus.
3. Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugus, dulkių kaukes).
4. Naudokite asmenines apsaugos priemones (apsaugines pirštines).
5. EAC sertifikavimo ženklas.
6. Ukrainos rinkos sertifikavimo ženklas

BRÉŽINIO APRAŠYMAS Pav. A

1. Antgalis
2. Pakabinamas laikiklis
3. Žarnos jungtis
4. Oro jungiklis
5. GW oro jungtis
6. Rankena
7. Greito jungimo jungtis
8. Šepetys
9. Šepečio tvirtinimo varžtas

MONTUOJIMO SCHEMA Pav. B

1. Pneumatinis jrankis
2. Greito jungimo jungtis
3. Pneumatiné žarna
4. Tepimo jtaisas

5. Slègio reguliatorius

6. Filtras/vandens separatorius

7. Uždarymo vožtuvas
8. Kompresorius

ŽENKLAI ANT JRENGINIO

SN RRRRMM Y XXXXX NNN

RRRR - pagaminimo metai

MM -gamybos mėnuo

Y -papildomas žymėjimas

XXXXX -serijos numeris

NNN -papildomas ženklas

NAUDOJIMAS

Pūstuvas su šepečiu naudojamas nešvariems paviršiams valyti suspausto oro srove. Dėl antgalio galima dirbti sunkiai pasiekiamose vietose. Šepetys padeda pašalinti įvairių tipų nešvarumus.

NAUDOJIMAS

Naudojimas

• Prisukite greitojo sujungimo jungtį (7) prie jungties (5) ir tada prijunkite žarna.
• Patikrinkite, ar suslėgto oro tiekimo sistema nesandari, ir užfiksuokite jungtis.
• Prieš prijungdami prie sistemos, išpūskite oro tiekimo žarną.
• Prieš naudodami pistoletą, jsitikinkite, kad jis yra tinkamai išvalytas ir prižiūrėtas.

Naudojimas

• Nustatykite pneumatinės sistemos slėgį taip, kad jis neviršytų maksimalaus pistoleto darbinio slėgio ir nepažeistų valomo paviršiaus.
• Nukreipkite purkštuvo antgalj (1) i valomą paviršių ir paspauskite gaiduką (4).
• Naudojant pistoletą gali susidaryti didelis kiekis dulkių, todėl būtina naudoti asmenines apsaugos priemones, pvz., apsauginius akinius ir kaukes.

Valymas ir priežiūra

• Baigę darbą, keletą sekundžių pūskite švarų orą per pistoleto antgalį (1).
• Baigę darbą, atjunkite pistoletą nuo suslėgto oro sistemos in nuvalykite pistoleto korpusą minkštu skudurėliu.
• Išvalę pistoletą, ant judančių sandariklių dalių užtepkite nedidelį kiekį tepalo.

REITINGO DUOMENYS

Pūstuvas su šepetėliu 14-036
Parametras	Vertė
Irenginio ilgis	310
Maksimalus darbinis slėgis	150 psi/10,5 bar
Oro jungties skersmuo	14
Svoris	0,11 kg
14-036 nurodo mašinos tipą ir pavadinimą

TRIKDŽIŲ IR VIBRACIJŲ DUOMENYS

Garso slégio lygis

Lp_A = 96,5 dB(A) K = 4 dB(A)

Informacija apie triukšma ir vibracija

Prietaiso skleidžiamas triukšmas apibūdinamas: skleidžiamo garso slégio lygiu Lp ir garso galios lygiu Lw (kur K žymi matavimo neapibrėžtj). Prietaiso skleidžiamos vibracijos apibūdinamos vibracijos pagreičio verte a _h (kur K žymi matavimo neapibrėžtj).

Šiame vadove pateikiamos šios vertės: skleidžiamas garso slėgio lygis Lpă buvo matuojamas pagal EN ISO 11202. Pateiktas vibracijos lygis a h gali būti naudojamas prietaisams palyginti ir preliminariam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis yra tipinis tik pagrindinėms prietaiso naudojimo sritims. Jei prietaisas naudojamas kitoms reikmėms arba su kitais darbo įrankiais, vibracijos lygis gali keistis. Dėl nepakankamos arba retokai atliekamos prietaiso priežiūros vibracijos

lygis gali padidėti. Dėl minėtų priežasčių vibracijos poveikis gali padidėti per visa darbo laika.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į laikotarpius, kai prietaisas yra išjungtas arba jjungtas, bet nenaudojamas darbui. Atidžiai įvertinus visus veiksnius, bendras vibracijos poveikis gali būti žymiai mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų imtis papildomų saugos priemonių, pvz., reguliariai prižiūrėti įrenginį ir darbo įrankius, užtikrinti tinkamą rankų temperatūrą ir tinkamą darbo organizavimą.

APLINKOS APSAUGA

Produktai neturėtų būti šalinami su buitinėmis atliekomis, bet turėtų būti perduodami šalinimui į tam skirtas įstaigas. Informaciją apie šalinimą galima gauti iš produkto pardavėjo arba vietos valdžios instituciju. Naudota įranga yra medžiagų, kurios nėra neutralios aplinkai. įranga, kuri nėra perdirbama, kelia potencialią grėsmę aplinkai ir žmonių sveikatai.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, kurios registruota buveinę yra Varšuvoje, ul. Pograniczna 2/4 (toliau – „GTX Poland”), informuoja, kad visos autorių teisės i šio vadovo (toliau – „Vadovas”), jskaitant, be kita ko, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo sudėtį, priklauso išimtinai GTX Poland ir yra saugomos įstatymu pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. įstatymų leidinys 2006 Nr. 90, 631 punktas, su pakeitimais). Kopijuoti, apdoroti, skelbti ar keisti visą Vadovą ar bet kurį jo elementą komerciniais tikslais be raštisko GTX Poland sutikimo yra grieżtai draudžiama ir gali użtraukti civilinę bei baudżiamają atsakomybę.

EB atitikties deklaracija

Gamintojas: GTX Poland Sp. z o.o. Sp. k., Pograniczna 2/4 02-285 Varšuva

Produktas: Pūstuvas

Modelis: 14-036

Prekės pavadinimas: NEO TOOLS

Serijos numeris: 00001 ÷ 99999

Ši atitikties deklaracija išduodama gamintojo atsakomybe.

Pirmiau aprašytas produktas atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka šių standartų reikalavimus:

EN ISO 12100:2010

Ši deklaracija taikoma tik mašinai tokioje būklėje, kokioje ji buvo pateikta i rinką, ir neapima komponentų

, kuriuos pridėjo galutinis vartotojas, ar vélesnius jo atliktus veiksmus.

Asmens, igalioto parengti techninę dokumentaciją, kuris yra ES rezidentas arba jsteigtas ES, vardas, pavardė ir adresas:

Pasirašyta vardu:

GTX Poland Sp. z o.o. Sp.k. Pograniczna 2/4 02-285 Varšuva

Paweł Kowalski

GTX POLAND kokybés atstovas

Varšuva, 2025 m. birželio 9 d.
