14-722 - Oro pistoletas NEO tools - Nemokama naudojimo instrukcija

Markė	NEO tools
Modelis	14-722
Produkto tipas	Oro smėliavimo pistoletas
Paskirtis	Detalių smėliavimas abrazyvinėmis medžiagomis (smėlis, elektrokorundas, stiklo rutuliukai)
Antgalio skersmuo	8 mm
Maksimalus darbinis slėgis	8 bar (120 psi)
Oro jungties skersmuo	14 mm
Svoris	0,27 kg
Žarnos ilgis	3 m
Garso slėgio lygis (LpA)	85 dB(A) (K=3 dB(A))
Garso galios lygis (LWA)	96 dB(A) (K=3 dB(A))
Maitinimas	Suslėgtas oras
Pagrindinė funkcija	Smėliavimas
Tinkamos abrazyvinės medžiagos	Smėlis, elektrokorundas, stiklo rutuliukai
Būtinos asmeninės apsaugos priemonės	Apsauginiai akiniai, dulkių kaukė, apsauginės pirštinės
Priežiūra - Valymas	Korpusą valyti minkšta šluoste, antgalį išpūsti švariu oru
Priežiūra - Tepimas	Ant judančių sandariklių dalių užlašinti šiek tiek tepalo
Saugos nurodymai - Bendrieji	Niekada nenukreipkite išėjimo į žmones; naudokite tik suslėgtą orą; užtikrinkite efektyvų vėdinimą
Saugos nurodymai - Atatranka	Dėmesio: atatrankos jėgos gali sukelti sužalojimus
Atitiktis	Europos direktyva (CE)
Gamintojas	GTX Poland Sp. z o.o. Sp. k., Varšuva, Lenkija
Serijos numeris	00001 ÷ 99999
Darbo sąlygos	Laikyti atokiai nuo šilumos ir ugnies šaltinių, geras vėdinimas

Dažnai užduodami klausimai - 14-722 NEO tools

Kaip naudoti NEO tools 14-722 smėliavimo pistoletą?

Įsitikinkite, kad antgalis yra gerai priveržtas. Prijunkite pistoletą prie suslėgto oro sistemos per greitąją jungtį. Patikrinkite sandarumą. Panardinkite metalinį vamzdelį į smėlio indą. Nukreipkite antgalį į apdorojamą paviršių ir paspauskite gaiduką. Pasirinkite tinkamą darbinį slėgį (maks. 8 bar).

Kokių saugos priemonių turėčiau imtis?

Visada dėvėkite apsauginius akinius, dulkių kaukę ir pirštines. Niekada nenukreipkite srovės į žmones ar gyvūnus. Naudokite tik suslėgtą orą, o ne kitas dujas. Užtikrinkite gerą vėdinimą. Laikykite vaikus atokiai.

Kokias abrazyvines medžiagas galiu naudoti?

Galite naudoti smėlį, elektrokorundą, stiklo rutuliukus ar kitas panašias abrazyvines medžiagas. Laikykitės dangos medžiagų gamintojo rekomendacijų.

Kaip prijungti pistoletą prie kompresoriaus?

Naudokite greitąją jungtį (5) pistoletui prijungti prie oro žarnos. Prieš jungdami, išpūskite tiekimo žarną, kad ją išvalytumėte. Įsitikinkite, kad sistemoje yra filtras/džiovintuvas ir slėgio reguliatorius.

Kokį oro slėgį turėčiau naudoti?

Maksimalus darbinis slėgis yra 8 bar (120 psi). Sureguliuokite slėgį pagal paskirtį ir abrazyvinę medžiagą. Niekada neviršykite šio slėgio.

Kaip išvalyti ir prižiūrėti pistoletą po naudojimo?

Atjunkite pistoletą nuo oro. Korpusą valykite minkšta šluoste. Keletą sekundžių išpūskite antgalį švariu oru. Ant judančių sandariklių dalių užlašinkite šiek tiek tepalų.

Ką reiškia nurodyti triukšmo lygiai?

Garso slėgio lygis yra 85 dB(A), o garso galios lygis – 96 dB(A) su neapibrėžtimi K=3 dB(A). Šios vertės išmatuotos pagal EN ISO 1953 standartą. Jei reikia, dėvėkite klausos apsaugą.

Ar galiu naudoti kitas dujas, o ne suslėgtą orą?

Ne, griežtai draudžiama naudoti kitas dujas. Kitų dujų naudojimas gali sukelti rimtus sužalojimus, gaisrą ar sprogimą.

Kaip pakeisti pistoleto antgalį?

Antgalis atsukamas nuo pistoleto. Keiskite tik originalia dalimi, tokio paties skersmens (8 mm). Prieš naudodami gerai priveržkite. Patikrinkite sandarumą.

Kur rasti atsargines dalis modeliui 14-722?

Atsarginės dalys yra prieinamos iš gamintojo GTX Poland arba jo platinimo tinklo. Naudokite tik originalias dalis, kad užtikrintumėte saugumą ir tinkamą veikimą.

NAUDOJIMO INSTRUKCIJA 14-722 NEO tools

Smėliavimo pistoletas su 3 m ilgio žarna

14-722

SAUGOS INSTRUKCIJOS

• Niekada nenukreipkite įrankio išėjimo angos žmonių ar gyvūnų kryptimi - dangos medžiagos ar suslėgtas oras gali sužaloti ar kitaip pakenkti.
• Draudžiama vietoj suslėgto oro naudoti bet kokias kitas dujas.
• Naudojant kitas dujas galima sunkiai susižeisti, sukelti gaisrą arba kilti sprogimo pavojus.
• Prijungiant įrankį prie suslėgto oro sistemos, reikia atsižvelgti į žarnai reikalingą erdvę, kad būtų išvengta žarnos ar jungiamųjų detalių pažeidimų.
• Darbo vietoje turi būti užtikrinta veiksminga ventiliacija. Dėl nepakankamai veiksmingos ventiliacijos gali kilti pavojus sveikatai, gaisras arba sprogimo pavojus.
• Naudokite jrankj atokiau nuo karščio ir ugnies šaltinių, nes tai gali sugadinti jrankj arba sutrikdyti jo veikimą.
• Dirbdami su dengimo medžiagomis laikykitės bendrujų saugos taisyklių ir naudokite tinkamai parinktas asmenines apsaugos priemones, pavyzdžiui, akinius, kaukes, pirštines ir kombinezonus.
• Niekada nepalikite sumontuotos pneumatinės sistemos be priežiūros asmens, turinčio teisę ją eksploatuoti. Neleiskite vaikams artintis prie surinktos pneumatinės sistemos.
• Dėl aukšto slėgio suslėgto oro tiekimo įrankis gali būti išmetamas priešinga kryptimi nei dengiamoji medžiaga. Reikia būti ypač atsargiems, nes atatrankos jėgos tam tikromis sąlygomis gali sukelti daugybinius sužalojimus.
• Prieš pradedant darbą patartina išbandyti įrankį. Rekomenduojama, kad su įrankiu dirbantys asmenys būtų tinkamai apmokyti. Tai gerokai padidins darbo saugą.
• Laikykitės dengiamųjų medžiagų gamintojo rekomendacijų ir naudokite jas laikydamiesi pateiktų asmens, priešgaisrinės ir aplinkos apsaugos taisyklių. Nesilaikant dengiamųjų medžiagų gamintojo rekomendacijų, galima sunkiai susižaloti.
• Siekiant įsitikinti naudojamų dangos medžiagų suderinamumu, įrankio konstrukcijoje naudojamų medžiagų sąrašas bus pateiktas paprašius.
• Dirbant su suslėgtu oru, visoje sistemoje kaupiasi energija. Dirbant ir darant pertraukas reikia būti atsargiems, kad būtų išvengta pavojaus, kurį gali sukelti susikaupusi suslėgto oro energija.
• Visada naudokite žarnas su elektrostatine iškrova.
• Niekada pirštais neužkiškite antgalių lizdy.
• Niekada nemodifikuokite jrangos savo jègomis. Patikrinkite, ar visos dalys veikia, o jei susidèvéjo, keiskite tik naujomis, originaliomis dalimis.
• Ivykus nelaimingam atsitikimui, atjunkite įrangą nuo maitinimo šaltinio. Laikykitės bendrujų sveikatos ir saugos taisyklių darbo vietoje.
• Niekada nenukreipkite dengiamosios medžiagos srovės i šilumos ar ugnies šaltinį, nes tai gali sukelti gaisrą Darbo su purškiamomis medžiagomis saugos instrukcijos

Įspėjimas: prieš naudodami atidžiai perskaitykite šią instrukciją ir išsaugokite ją ateičiai.

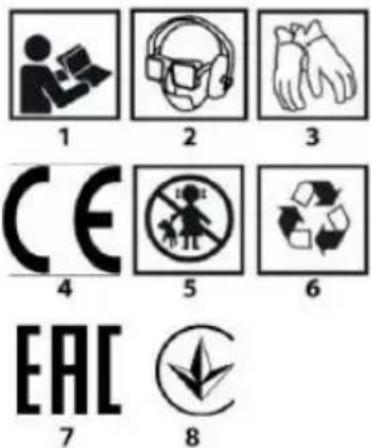

NAUDOJAMU PIKTOGRAMU PAAIŠKINIMAS

1. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos sąlygų!
   2.Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugą, dulkių kaukę.).
   3.Naudokite apsaugines pirštines.
2. Gaminys atitinka ES direktyvą
   5.Saugokite vaikus nuo įrankių.
3. Perdirbti
   7.EAC sertifikavimo ženklas.
   8.Ukrainos rinkos sertifikavimo ženklas.

ŽENKLAI ANT PRIETAISO

SN

RRRRMM Y XXXXX

NNN

RRRR -gamybos metai

MM -gamybos mėnuo

Y -papildoma žyma

XXXXX -serijos numeris

NNN -papildomas žymėjimas

FIGÜROS APRAŠYMAS A pav.

1. Purkštukas

2. Pakabinamas laikiklis

3.Jungtis smėlio žarnai pritvirtinti

4.Oro jungiklis

5.GW oro jungtis

6.Rankena

IRENGIMO DIAGRAMA B pav.

1. Pneumatinis jrankis

2.Greitoji jungtis

3.Oro žarna

4.Oiler

5.Slègio reguliatorius

6.Filter/dehidratorius

7.Uždaromasis vožtuvas

8.Kompresorius

NAUDOJIMAS

Pistoletas, skirtas detalėms smėliuoti pilnai arba su šablonais abrazyvinėmis medžiagomis, tokiomis kaip smėlis, elektrokorundas, stiklo rutuliukai ir kt.

NAUDOJIMAS

Veikimas

• Tvirtai ir patikimai priveržkite antgalj (1) prie pistoleto.
• Prijunkite greitasias jungtis (5) prie suspausto oro sistemos.
• Patikrinkite suslėgto oro tiekimo sistemos jungčių sandarumą ir saugumą.
• Prieš prijungdami oro tiekimo žarną prie sistemos, ją išpūskite. Prijunge pistoletą prie sistemos, patikrinkite jo veikimą paspausdami gaiduką (4).

• Iš antgalio (1) turi išeiti nenutrūkstama oro srove.

• I pistoletą jsukite greitają jungtį (3), tada prijunkite žarną su metaliniu vamzdeliu ir panardinkite ją i smėlio talpykla.

• Prieš naudodami įsitikinkite, kad pistoletas buvo tinkamai išvalytas ir prižiūrimas. Prijunkite pistoletą prie kompresoriaus su sistema, kurioje yra oro džiovintuvas. Nukreipkite antgalio išėjimą (1) į valomą paviršių ir paspauskite gaiduką (4).
• Dirbdami su pistoletu, pagal techninius duomenis pasirinkite tinkamą darbinį slėgį. Metalinį vamzdelį įstatykite į smėlio talpyklos dugną taip, kad jis būtų vertikalioje padėtyje. Visos paruošimo, techninės priežiūros ir remonto operacijos turi būti atliekamos atjungus pistoletą nuo įrangos, tiekiančios pistoletui orą Dirbant su pistoletu, galį susidaryti didelis dulkių kiekis, todėl būtina būtinai dėvėti asmenines apsaugos priemones, pavyzdžiui, apsauginius akinius ir kaukes.

VALYMAS IR PRIEŽIŪRA

• Baigę darbą, atjunkite pistoletą nuo suslėgto oro sistemos ir minkšta šluoste nuvalykite pistoleto korpusą.
• Pistoleto antgalj (1) kelias sekundes papūskite švariu oru.
• Išvalę pistoletą, judančias sandariklių dalis patepkite nedideliu kiekiu tepalo.

VERTINIMO DUOMENYS

Techninės priežiūros pistoletas 14-722
Parametras	Vertė
Purkštuko skersmuo	8 mm
Didžiausias darbinis slėgis	120 psi/8 bar
Oro jungties skersmuo	14 "
Svoris	0,27 kg
14-722 nurodo ir tipą, ir mašinos pavadinimą

TRIUKŠMO DUOMENYS

Garso slègio lygis	L_(pA) = 85 dB(A) K = 3 dB(A)
Garso galios lygis	L_WA = 96 dB(A) K = 3 dB(A)

Informacija apie triukšmą ir vibraciją

Prietaiso skleidžiamo triukšmo lygi apibūdina: (pA) skleidžiamo garso slėgio lygis ir L wagarso galios lygis (kur K rodo matavimo neapibrėžtį).

Šioje instrukcijoje nurodytas garso slėgio lygis L pAir garso galios lygis L WAB buvo išmatuoti pagal EN ISO 1953.

APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia išmesti tam pritaikytose vietose. Informacijos apie atliekų šalinimą teiraukitės gaminio pardavėjo arba vietos valdžios institucijos. Panaudotoje įrangoje yra aplinkai nekenksmingų medžiagų. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai.

"GTX Poland Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, kurios registruota buveinę yra Varśuvoje, Pograniczna g. 2/4 (toliau - "GTX Poland"), informuoja, kad visos autorių teisės j šio vadovo (toliau - vadovas) turinį, įskaitant, inter alia, jo tekstą, nuotraukas, schemą ir kt. Visos autorių teisės j šio vadovo (toliau - Vadovas) turinį, įskaitant, be kita ko, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "GTX Poland" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. 2006 m. įstatymų leidinio Nr. 90, 631 punktas su pakeitimais). Kopijuoti, apdoroti, publikuoti, keisti komerciniais tikslais visą vadovą ir atskirus jo elementus be raštiško "GTX Polska" sutikimo yra griežtai draudžiama ir gali użtraukti civilinę ir baudżiamają atsakomybę.

EB atitikties deklaracija

Gamintojas: "GTX Poland" Sp. z o.o. Sp.k.

Gaminys: "GTX", valst: Techninės priežiūros pistoletas

Modelis: 14-722

Prekybos pavadinimas: NEO TOOLS

Serijos numeris: 00001 ÷ 99999

Ši atitikties deklaracija išduodama gamintojo atsakomybe.

Aukščiau aprašytas gaminys atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka standartų reikalavimus:

Ši deklaracija taikoma tik tokiai mašinai, kokia ji pateikta rinkai, ir neapima sudedamuju dalių

pridėtiems galutinio naudotojo arba jo vėliau atliktiems darbams. ES gyvenančio asmens, įgalioto rengti techninius dokumentus, vardas, pavardė ir adresas:

Pasirašyta jo vardu:

GTX POLSKA kokybės pareigūnas

Varšuva, 2025-07-17
