14-722 - Pistolet à air comprimé NEO tools - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 14-722 NEO tools au format PDF.
| Marque | NEO tools |
| Modèle | 14-722 |
| Type de produit | Pistolet à air comprimé pour sablage |
| Application | Sablage de pièces avec matériaux abrasifs (sable, électrocorindon, billes de verre) |
| Diamètre de la buse | 8 mm |
| Pression maximale de service | 8 bar (120 psi) |
| Diamètre du raccord d'air | 14 mm |
| Poids | 0,27 kg |
| Longueur du tuyau | 3 m |
| Niveau de pression acoustique (LpA) | 85 dB(A) (K=3 dB(A)) |
| Niveau de puissance acoustique (LWA) | 96 dB(A) (K=3 dB(A)) |
| Alimentation | Air comprimé |
| Fonction principale | Sablage |
| Matériaux abrasifs compatibles | Sable, électrocorindon, billes de verre |
| Équipement de protection individuelle requis | Lunettes de sécurité, masque anti-poussière, gants de protection |
| Entretien - Nettoyage | Nettoyer le boîtier avec un chiffon doux, souffler la buse avec air propre |
| Entretien - Lubrification | Appliquer une petite quantité de lubrifiant sur les pièces mobiles des joints |
| Consignes de sécurité - Générales | Ne jamais diriger la sortie vers des personnes ; utiliser uniquement de l'air comprimé ; assurer une ventilation efficace |
| Consignes de sécurité - Recul | Attention aux forces de recul pouvant causer des blessures |
| Conformité | Directive européenne (CE) |
| Fabricant | GTX Poland Sp. z o.o. Sp. k., Varsovie, Pologne |
| Numéro de série | 00001 ÷ 99999 |
| Conditions de travail | Éloigné des sources de chaleur et de feu, bonne ventilation |
FOIRE AUX QUESTIONS - 14-722 NEO tools
Questions des utilisateurs sur 14-722 NEO tools
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pistolet à air comprimé au format PDF gratuitement ! Retrouvez votre notice 14-722 - NEO tools et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 14-722 de la marque NEO tools.
MODE D'EMPLOI 14-722 NEO tools
YYYY -Year of production
Pistolet de sablage avec tuyau, longueur 3 m
14-722
CONSIGNES DE SÉCURITÉ
- Ne jamais diriger la sortie de l'outil vers des personnes ou des animaux : les matériaux de revêtement ou l'air comprimé peuvent causer des blessures ou d'autres dommages.
- Il est interdit d'utiliser d'autres gaz à la place de l'air comprimé.
- L'utilisation d'autres gaz peut causer des blessures graves, provoquer un incendie ou un risque d'explosion.
- Lors du raccordement de l'outil au système d'air comprimé, tenir compte de l'espace nécessaire pour le tuyau afin d'éviter d'endommager le tuyau ou les raccords.
- Une ventilation efficace doit être assurée sur le lieu de travail. Une ventilation insuffisante peut présenter un risque pour la santé, provoquer un incendie ou un risque d'explosion.
- Utilisez l'outil loin de toute source de chaleur et de feu, car cela pourrait l'endommager ou nuire à son bon fonctionnement.
- Respectez les règles générales de sécurité lorsque vous travaillez avec des matériaux de revêtement et utilisez un équipement de protection individuelle approprié, tel que des lunettes de protection, des masques, des gants et des combinaisons.
- Ne laissez jamais un système pneumatique assemblé sans surveillance par une personne autorisée à le faire fonctionner. Ne laissez pas les enfants s'approcher du système pneumatique assemblé.
- L'alimentation en air comprimé à haute pression peut provoquer la projection de l'outil dans la direction opposée à celle du produit de revêtement. Une attention particulière doit être accordée aux forces de recul qui, dans certaines conditions, peuvent causer des blessures multiples.
- Il est conseillé d'essayer l'outil avant de commencer le travail. Il est recommandé que les personnes travaillant avec l'outil soient correctement formées. Cela augmentera considérablement la sécurité au travail.
- Suivez les recommandations du fabricant des matériaux de revêtement et utilisez-les conformément aux règles de sécurité individuelle, de protection contre l'incendie et de protection de l'environnement. Le non-respect des recommandations du fabricant des matériaux de revêtement peut entraîner des blessures graves.
- Afin de vérifier la compatibilité avec les matériaux de revêtement utilisés, une liste des matériaux utilisés dans la construction de l'outil est disponible sur demande.
- Lorsque vous travaillez avec de l'air comprimé, de l'énergie s'accumule dans tout le système. Il convient d'être prudent pendant le travail et les pauses afin d'éviter tout danger lié à l'énergie accumulée dans l'air comprimé.
- Toujours utiliser des tuyaux avec décharge électrostatique.
- Ne bouchez jamais les sorties des buses avec vos doigts.
- Ne modifiez jamais l'équipement vous-même. Vérifiez que toutes les pièces sont en bon état de fonctionnement et remplacez-les uniquement par des pièces neuves d'origine si elles sont usées.
- En cas d'accident, débranchez l'équipement de la source d'alimentation. Respectez les règles générales de santé et de sécurité sur le lieu de travail.
- Ne dirigez jamais le jet de produit de revêtement vers une source de chaleur ou un feu, car cela pourrait provoquer un incendie. Consignes de sécurité pour travailler avec des substances pulvérisées
Attention : lisez attentivement ce manuel avant utilisation et conservez-le pour référence ultérieure.

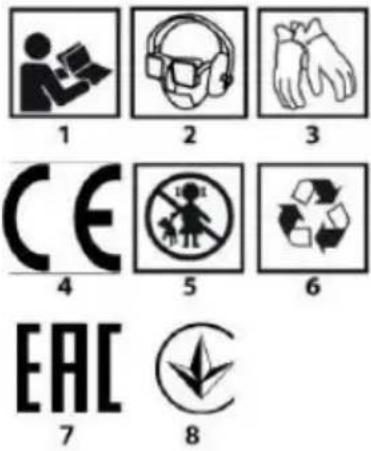

EXPLICATION DES PICTOGRAMMES UTILISÉS
- Lisez le mode d'emploi, respectez les avertissements et les consignes de sécurité qui y figurent !
- Utilisez un équipement de protection individuelle (lunettes de sécurité, protection auditive, masque anti-poussière).
- Utilisez des gants de protection.
- Le produit est conforme à la directive européenne
- Tenez les enfants éloignés des outils.
- Recyclage
7.Marque de certification EAC.
8.Marque de certification pour le marché ukrainien.
MARQUAGES SUR L'APPAREIL
SN
RRRRMM Y XXXXX
NNN
RRRR -Année de fabrication
MM - Mois de production
Y -Marque supplémentaire
XXXXX -numéro de série
NNN -marquage supplémentaire
DESCRIPTION DE LA FIGURE Fig. A
- Buse
- Support de suspension
3.Raccord pour fixer le tuyau à sable - Interrupteur pneumatique
- Raccord d'air GW
- Poignée
SCHÉMA D'INSTALLATION Fig. B
- Outil pneumatique
- Raccord rapide
- Tuyau d'air
- Graisseur
- Régulateur de pression
- Filtre/déshydrateur
- Vanne d'arrêt
- Compresseur
APPLICATION
Pistolet pour le sablage de pièces en entier ou avec des pochoirs à l'aide de matériaux abrasifs tels que le sable, l'électrocorindon, les billes de verre, etc.
UTILISATION
Fonctionnement
- Serrez fermement et solidement la buse (1) sur le pistolet.
• Raccorder les raccords rapides (5) au système d'air comprimé. - Vérifiez l'étanchéité et la sécurité des raccords du système d'alimentation en air comprimé.
- Soufflez dans le tuyau d'alimentation en air avant de le raccorder au système. Après avoir raccordé le pistolet au système, vérifiez son fonctionnement en appuyant sur la gâchette (4).
- Un jet d'air continu doit sortir de la buse (1).
- Vissez le raccord rapide (3) sur le pistolet, puis raccordez le tuyau au tube métallique et plongez-le dans le récipient contenant le sable.
- Assurez-vous que le pistolet a été correctement nettoyé et entretenu avant utilisation. Raccordez le pistolet au compresseur à l'aide du système où se trouve le sécheur d'air. Dirigez la buse de sortie de l' (1) vers la surface à nettoyer et appuyez sur la gâchette (4).
- Lorsque vous travaillez avec le pistolet, sélectionnez la pression de service appropriée conformément aux données techniques. Placez le tube métallique au fond du récipient de sable de manière à ce qu'il soit en position verticale. Toutes les opérations de préparation, d'entretien et de réparation doivent être effectuées lorsque le pistolet est déconnecté de l'équipement qui l'alimente en air. Lorsque vous travaillez avec le pistolet, de grandes quantités de poussière peuvent être générées. Il est donc impératif de porter un équipement de protection individuelle, tel que des lunettes de sécurité et un masque.
NETTOYAGE ET ENTRETIEN
- Une fois le travail terminé, déconnectez le pistolet du système d'air comprimé et nettoyez le boîtier du pistolet avec un chiffon doux.
- Soufflez dans la buse du pistolet (1) pendant quelques secondes avec de l'air propre.
- Après avoir nettoyé le pistolet, appliquez une petite quantité de lubrifiant sur les pièces mobiles des joints.
DONNÉES DE RÉFERENCE
| Pistolet d'entretien 14-722 | |
| Paramètre | Valeur |
| Diamètre de la buse | 8 mm |
| Pression maximale de service | 120 psi/8 bar |
| Diamètre du raccord d'air | 14 |
| Poids | 0,27 |
| 14-722 indique à la fois le type et la désignation de la machine | |
| Niveau de pression acoustique | L_pA = 85 dB(A) K = 3 dB(A) |
| Niveau de puissance acoustique | L_WA = 96 dB(A) K = 3 dB(A) |
Informations sur le bruit et les vibrations
Le niveau d'émission sonore de l'appareil est décrit par : LpA niveau de pression acoustique émis et LWA niveau de puissance acoustique (où K indique l'incertitude de mesure).
Le niveau de pression acoustique L pA et le niveau de puissance acoustique LwA indiqués dans ces instructions ont été mesurés conformément à la norme EN ISO 1953.
PROTECTION DE L'ENVIRONNEMENT
| Les produits électriques ne doivent pas être jetés avec les déchets ménagers, mais doivent être éliminés dans des installations appropriées. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur l'élimination. Les équipements usagés contiennent des substances nocives pour l'environnement. Les équipements qui ne sont pas recyclés présentent un danger potentiel pour l'environnement et la santé humaine. |
« GTX Poland Spółka z ograniczoną odpowiedzialnością » Spółka komandytowa, dont le siège social est situé à Varsovie, 2/4 rue Pograniczna (ci-après dénommée
« GTX Poland ») informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après dénommé « Manuel »), y compris, entre autres, son texte, ses photographies, ses schémas, etc., sont réservés. Tous les droits d'auteur sur le contenu du présent Manuel (ci-après dénommé « Manuel »), y compris, mais sans s'y limiter, son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à GTX Poland et sont protégés par la loi du 4 février 1994 sur le droit d'auteur et les droits voisins (à savoir le Journal officiel de la République de Pologne n° 90, article 631, tel que modifié). Journal officiel 2006 n° 90, point 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel ainsi que de ses éléments individuels sans l'accord écrit de GTX Poland sont strictement interdits et peuvent entraîner des poursuites civiles et pénales.
Déclaration de conformité CE
Fabricant : GTX Poland Sp. z o.o. Sp. k.,
Rue Pograniczna 2/4
02-285 Varsovie
Produit : Pistolet d'entretien
Modèle : 14-722
Nom commercial : NEO TOOLS
Numéro de série : 00001 ÷ 99999
La présente déclaration de conformité est délivrée sous la seule responsabilité du fabricant. Le produit décrit ci-dessus est conforme aux documents suivants :
Et est conforme aux exigences des normes suivantes :
Cette déclaration s'applique uniquement à la machine telle qu'elle est mise sur le marché et ne couvre pas les composants ajoutés par l'utilisateur final ou effectués par lui ultérieurement. Nom et adresse de la personne résidant dans l'UE habilitée à établir la documentation technique :
Signé au nom de
Responsable qualité de GTX POLAND
Varsovie, le 17 juillet 2025
