GEBRUIKSAANWIJZING PSH Classic STIEBEL ELTRON

1. Algemene aanwijzingen 25

1.1 Veiligheidsaanwijzingen 25

1.2 Andere aandachtspunten in deze documentatie 25

2.1 Voorgeschreven gebruik 25

2.2 Algemene veiligheidsaanwijzingen 26

3. Toestelbeschrijving 26

4.1 Vakantie en afwezigheid 26

5. Reiniging en onderhoud 27

7.1 Algemene veiligheidsaanwijzingen 27

7.2 Voorschriften, normen en bepalingen27

8. Toestelbeschrijving 27

8.1 Inhoud van het pakket 27

9. Voorbereidingen 27

9.1 Montageplaats 27

10.1 Wateraansluiting 28

10.2 Elektrische aansluiting 28

10.3 Temperatuurindicator installeren 29

11. Ingebruikname 29

11.1 Eerste ingebruikname 29

11.2 Opnieuw in gebruik nemen 29

14.1 Veiligheidsventiel controleren 30

14.2 Het toestel aftappen30

14.5 Veiligheidsweerstand tegen corrosie 30

15.1 Afmetingen en aansluitingen 31

15.5 Gegevens over het energieverbruik 32

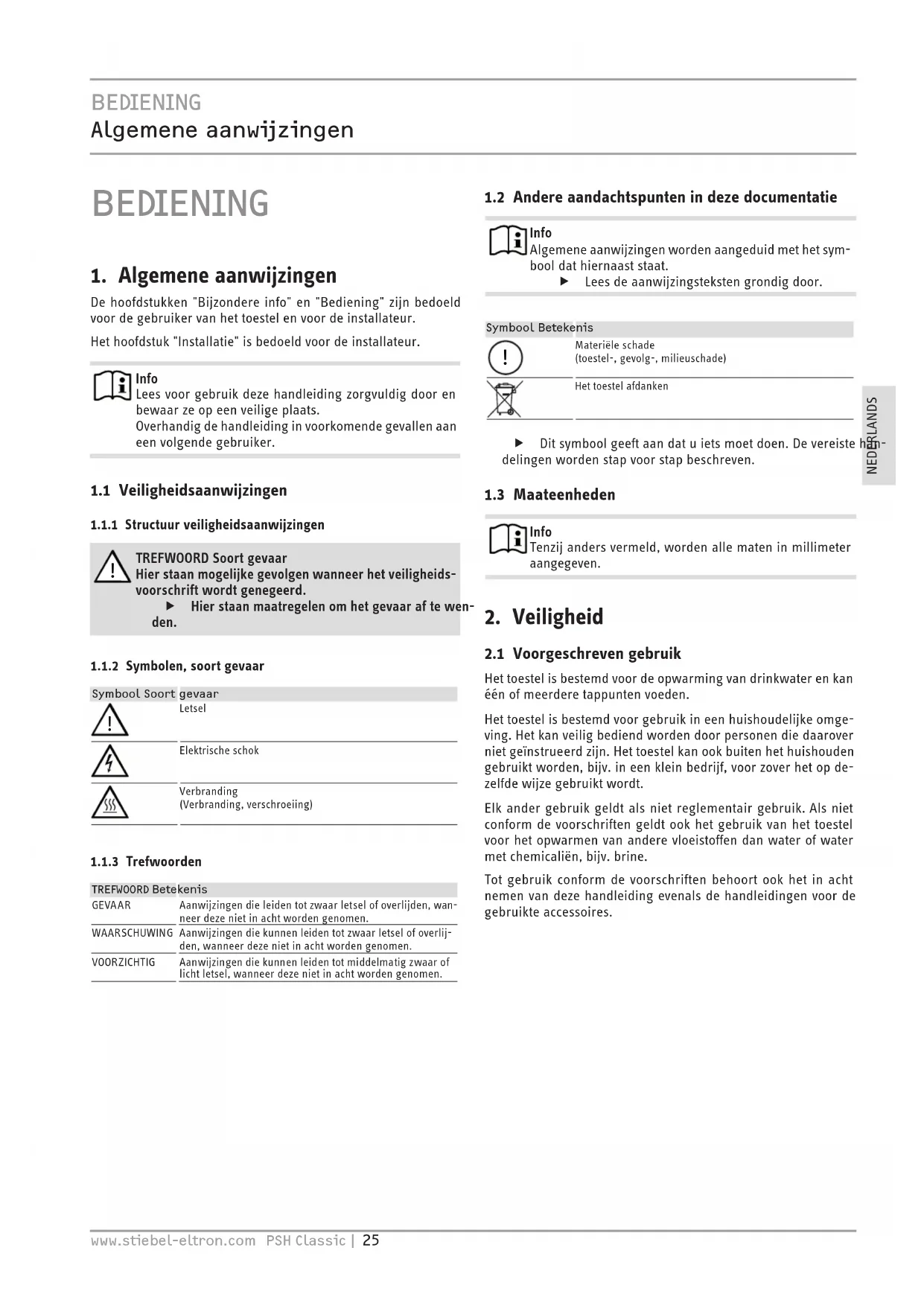

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installateur.Het hoofdstuk "Installatie" is bedoeld voor de installateur. Info Lees voor gebruik deze handleiding zorgvuldig door en bewaar ze op een veilige plaats.Overhandig de handleiding in voorkomende gevallen aan een volgende gebruiker.1.1 Veiligheidsaanwijzingen1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaarHier staan mogelijke gevolgen wanneer het veiligheids-voorschrift wordt genegeerd.f Hier staan maatregelen om het gevaar af te wen- den.

1.1.2 Symbolen, soort gevaarSymbool Soort gevaar

Verbranding(Verbranding, verschroeiing) 1.1.3 Trefwoorden Betekenis GEVAAR Aanwijzingen die leiden tot zwaar letsel of overlijden, wan- neer deze niet in acht worden genomen. WAARSCHUWING Aanwijzingen die kunnen leiden tot zwaar letsel of overlij- den, wanneer deze niet in acht worden genomen. VOORZICHTIG Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht worden genomen.1.2 Andere aandachtspunten in deze documentatie Info Algemene aanwijzingen worden aangeduid met het sym-bool dat hiernaast staat.f Lees de aanwijzingsteksten grondig door.Symbool Betekenis

Materiële schade(toestel-, gevolg-, milieuschade)

Het toestel afdanken f Dit symbool geeft aan dat u iets moet doen. De vereiste han-delingen worden stap voor stap beschreven.1.3 Maateenheden Info Tenzij anders vermeld, worden alle maten in millimeter aangegeven.

2.1 Voorgeschreven gebruikHet toestel is bestemd voor de opwarming van drinkwater en kan één of meerdere tappunten voeden.Het toestel is bestemd voor gebruik in een huishoudelijke omge-ving. Het kan veilig bediend worden door personen die daarover niet geïnstrueerd zijn. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een klein bedrijf, voor zover het op de-zelfde wijze gebruikt wordt.Elk ander gebruik geldt als niet reglementair gebruik. Als niet conform de voorschriften geldt ook het gebruik van het toestel voor het opwarmen van andere vloeistoffen dan water of water met chemicaliën, bijv. brine.Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebruikte accessoires.

!BEDIENING Toestelbeschrving 26 | PSH Classic www.stiebel-eltron.com

2.2 Algemene veiligheidsaanwijzingen

WAARSCHUWING verbrandingDe kraan en het veiligheidsventiel kunnen tijdens de werking een temperatuur van meer dan 60 °C aannemen.Bij uitlooptemperaturen van meer dan 43°C bestaat ge-vaar voor brandwonden.

WAARSCHUWING letselHet toestel kan door kinderen vanaf 8 jaar, alsmede door personen met fysieke, sensorische of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat er iemand toezicht houdt en dat ze geïnstrueerd zijn in hoe ze het toestel veilig moeten gebruiken alsook in de gevaren die hier-mee gepaard gaan. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

Materiële schadeDe waterleidingen en het veiligheidsventiel moeten door de gebruiker tegen vorst beschermd worden. Info Het toestel staat onder druk. Tijdens verwarming drup-pelt expansiewater uit het veiligheidsventiel.f Waarschuw uw installateur als er na het verwarmen nog water uitdruppelt.

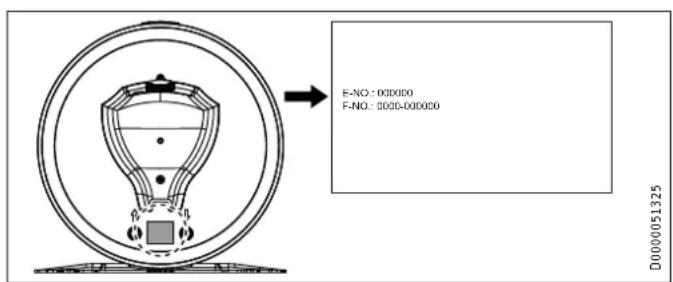

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het gesloten (drukvaste) toestel verwarmt tapwater op elektrische wijze. U kunt de temperatuur regelen met de temperatuurinstel-knop. Afhankelijk van de voeding wordt het verwarmen automa-tisch uitgevoerd tot aan de gewenste temperatuur. U kunt de ac-tuele warmwatertemperatuur aflezen op de temperatuurindicator.Het stalen binnenreservoir is voorzien van speciaal direct email "Co Pro" en van een veiligheidsanode. De anode beschermt het binnenreservoir tegen corrosie.VorstbeschermingHet toestel is ook bij de temperatuurinstelling "*" tegen vorst beschermd, op voorwaarde dat de voeding is gewaarborgd. Het toestel wordt op tijd ingeschakeld en het water wordt verwarmd. Het toestel biedt de waterleidingen en het veiligheidsventiel echter geen bescherming tegen vorst.

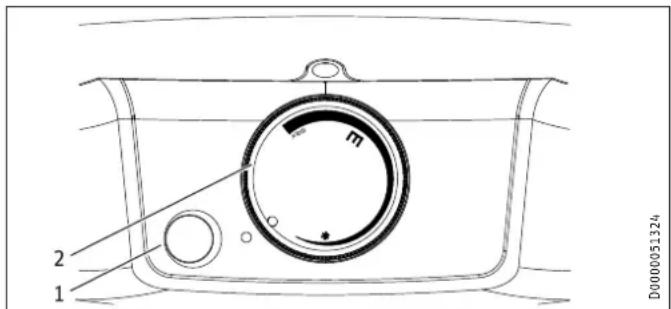

Info Alleen de installateur heeft toestemming om de tempe-ratuurinstelknop eraf te trekken.Het is mogelijk de temperatuur traploos in te stellen.D0000051324211 Waarschuwingslampje als werkingsindicator2 Temperatuurinstelknop* VorstbeschermingE Aanbevolen energiezuinige stand, geringe kalkvorming, 60°CMax Maximale temperatuurinstelling, 70°CBepaald door het systeem kunnen de temperaturen afwijken van de gevraagde waarde.Waarschuwingslampje als werkingsindicatorHet waarschuwingslampje van de werkingsindicator brandt als het water opgewarmd wordt.Temperatuurindicator

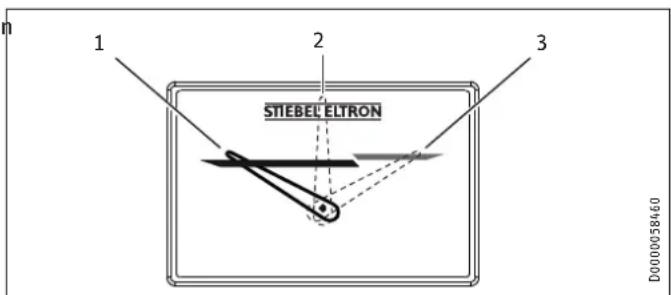

D00000584601 Wijzerinstelling bij ca. 30°C2 Wijzerinstelling bij ca. 50°C3 Wijzerinstelling bij ca. 70°CDe actuele temperatuur wordt gemeten op de positie van de tem-peratuurindicator binnenin de tank (zie hoofdstuk "Technische ge-gevens/afmetingen en aansluitingen").

4.1 Vakantie en afwezigheid

f Als het toestel gedurende meerdere dagen niet zal ge-bruikt worden, dient u de temperatuurinstelknop in te stellen op een positie tussen de vorstbeschermings- en energiespaarstand.f Wanneer het toestel gedurende een langere periode niet gebruikt wordt, stelt u het toestel uit energiebesparings-oogpunt in op vorstbescherming. Wanneer er geen vorst-gevaar bestaat, kunt u het toestel ook loskoppelen van het stroomnet.f Uit hygiënisch oogpunt dient u de inhoud van de boiler vóór het eerste gebruik één maal te verwarmen tot ruim 60°C.INSTALLATIE Reiniging en onderhoud NEDERLANDS www.stiebel-eltron.com PSH Classic | 27

5. Reiniging en onderhoud

f Laat de elektrische veiligheid van het toestel en de werking van het veiligheidsventiel periodiek door een installateur controleren. f Laat de veiligheidsanode voor het eerst na één jaar door een installateur controleren. De installateur beslist vervolgens met welke intervallen een nieuwe controle uitgevoerd moet worden. f Gebruik geen schurende reinigingsmiddelen of reinigings- middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen. Kalkaanslag f Bijna al het water geeft kalk af bij hoge temperaturen. De kalk slaat neer in het toestel en beïnvloedt de werking en de levensduur van het toestel. De verwarmingselementen moe- ten daarom van tijd tot tijd ontkalkt worden. De installateur, die op de hoogte is van de plaatselijke waterkwaliteit, kan u meedelen wanneer het volgende onderhoud uitgevoerd moet worden. f Controleer periodiek de kranen. Verwijder kalk op de kraan- uitlopen met in de handel verkrijgbare ontkalkingsmiddelen. f Stel het veiligheidsventiel regelmatig in werking, zodat het niet gaat blokkeren door bijv. kalkafzettingen.

6. Problemen verhelpen

Probleem OplossingHet water wordt niet warm en het waarschu-wingslampje is niet verlicht.Er is geen spanning.

Controleer de zekeringen van de huisinstallatie. Het water wordt niet warm genoeg en het waarschuwingslampje is verlicht.De temperatuur is te laag ingesteld. Stel de temperatuur hoger in.

Het toestel verwarmt na, wanneer er bijvoorbeeld veel water is afgetapt.Wacht totdat het signaal-lampje voor de werkings-indicator gedoofd is. De uitstroomhoeveelheid is laag. De straalregelaar in de kraan of de douchekop is verkalkt of vuil.Reinig en/of ontkalk de straalregelaar of de dou-chekop. Neem contact op met de installateur als u de oorzaak zelf niet kunt verhelpen. Om u nog sneller en beter te kunnen helpen, deelt u hem de nummers op het typeplaatje mee (000000 en 0000- 000000): E-NO.: 000000F-NO.: 0000-000000D0000051325 INSTALLATIE

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uit- sluitend bij gebruik van originele onderdelen en vervangingson- derdelen voor het toestel.

8. Toestelbeschrijving

8.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd: - Veiligheidsventiel - Temperatuurindicator - Trekontlasting met 2 schroeven

Het toestel is voorzien voor vaste wandmontage op een gesloten oppervlak. Zorg ervoor dat de wand voldoende draagvermogen heeft. Voor het afvoeren van het expansiewater dient een passende af- voer in de buurt van het toestel te zitten. Monteer het toestel verticaal in een vorstvrije ruimte en in de buurt van het tappunt. Het toestel kan niet in een hoek gemonteerd worden, omdat de schroeven voor de bevestiging aan de wand langs de zijkant toe- gankelijk moeten zijn.INSTALLATIE Montage 28 | PSH Classic www.stiebel-eltron.com

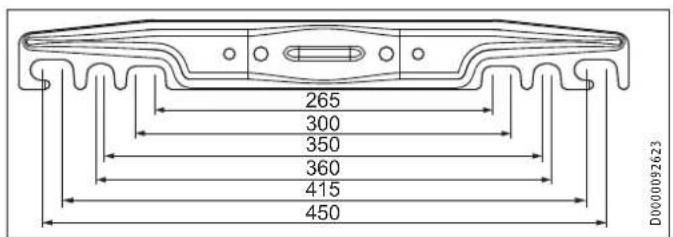

9.2 Wandbevestiging monteren

Info Zorg ervoor dat de temperatuurinstelknop vanaf de voor- zijde toegankelijk is. De aan het toestel gemonteerde wandbevestiging is voorzien van slobgaten voor haken, waardoor montage op reeds aanwezige ophangbouten van vorige toestellen meestal mogelijk is. f Breng anders de afmetingen voor de boorgaten over op de wand (zie hoofdstuk "Technische gegevens/afmetingen en aansluitingen"). f Boor, indien vereist, de gaten en monteer de wandbevesti- ging met schroeven en pluggen. Kies bevestigingsmateriaal dat past bij de sterkte van de wand. f Hang het toestel met de wandbevestiging aan de schroeven of bouten. Houd daarbij rekening met het lege gewicht van het toestel (zie hoofdstuk "Technische gegevens/gegevensta- bel") en voer de werkzaamheden eventueel met twee perso- nen uit. f Lijn het toestel verticaal uit.

10.1 Wateraansluiting

Materiële schade Voer alle werkzaamheden voor wateraansluiting en in- stallatie uit conform de voorschriften. Het toestel moet met drukkranen worden gebruikt. f Spoel de koudwaterleiding grondig door vóór aansluiting van het toestel op de waterleiding, zodat er geen vreemde voor- werpen in de boiler of het veiligheidsventiel terecht kunnen komen. f Sluit de hydraulische aansluitingen met een vlakke afdichting aan.

10.1.1 Toegelaten materialen

Materiële schade Neem de instructies van de fabrikant en het hoofdstuk "Technische gegevens/storingssituaties" in acht bij het gebruik van kunststofbuizen. Koudwaterleiding Als materiaal is thermisch verzinkt staal, roestvast staal, koper of kunststof toegestaan. Warmwaterleiding Als materiaal is roestvast staal, koper en kunststof toegestaan.

10.1.2 Veiligheidsventiel monteren

Info Als de waterdruk hoger is dan 0,6MPa, moet in de "Koud- watertoevoer" een reduceerventiel ingebouwd worden. De maximaal toegelaten druk mag niet worden overschreden (zie hoofdstuk "Technische gegevens/gegevenstabel"). f Monteer een typegekeurd veiligheidsventiel in de koudwa- tertoevoerleiding. Let erop dat, afhankelijk van de voedings- druk, eventueel ook een reduceerventiel vereist. f Dimensioneer de afvoerleiding op een wijze dat het water bij volledig geopend veiligheidsventiel ongehinderd afgevoerd kan worden. f Monteer de afblaasleiding van het veiligheidsventiel met een constante afwaartse helling in een vorstvrije ruimte. f De afblaasopening van het veiligheidsventiel moet geopend blijven naar de atmosfeer. Tussen het toestel en de veiligheidsventiel mogen geen afsluiters worden geïnstalleerd.

10.2 Elektrische aansluiting

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitin- gen en installatie uit conform de voorschriften. Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden. WAARSCHUWING elektrische schok Aansluiting op het stroomnet is alleen als vaste aanslui- ting toegestaan. Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net losgekoppeld kunnen worden. WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aard- leiding. Materiële schade Installeer een reststroom-veiligheidsapparaat (RCD).

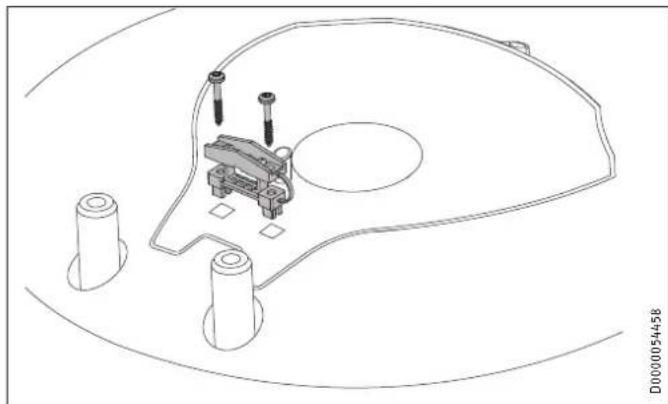

Materiële schade Houd rekening met de gegevens op het typeplaatje. De aangegeven spanning moet overeenkomen met de netspanning. f Draai de 2 schroeven uit de onderste kap. f Verwijder de onderste kap. Let daarbij op de aansluitkabel voor de thermostaat en het indicatielampje voor de wer- kingsindicator die op de onderste kap is bevestigd.INSTALLATIE Ingebruikname NEDERLANDS www.stiebel-eltron.com PSH Classic | 29 D0000054458 f Monteer de meegeleverde trekontlasting. f Plaats een netaansluitkabel. f Sluit de netaansluitkabel in het toestel aan en borg deze met de 2 schroeven. f Bevestig de onderste kap met de 2 schroeven. f Steek de temperatuurinstelknop erop.

10.3 Temperatuurindicator installeren

f Duw de temperatuurindicator in de opening tot hij vergrendelt.

11.1 Eerste ingebruikname

Info Vul het toestel met water voor de elektrische aansluiting wordt uitgevoerd. Wanneer u een leeg toestel inschakelt, schakelt de veiligheidstemperatuurbegrenzer het toestel uit. f Open de afsluitklep in de koudwateraanvoerleiding. f Open een tappunt tot het toestel gevuld is en het leidingnet luchtvrij is. f Stel het doorstroomvolume in. Let daarbij op het maximaal toegelaten doorstroomvolume bij volledig geopende kraan (zie hoofdstuk "Technische gegevens/gegevenstabel"). f Draai de temperatuurinstelknop naar de maximale temperatuur. f Schakel de netspanning in. f Controleer de werkmodus van het toestel. Let daarbij op het uitschakelen van de thermostaat. f Controleer de werking van het veiligheidsventiel.

11.1.1 Overdracht van het toestel

f Leg aan de gebruiker de werking van het toestel en van het veiligheidsventiel uit en maak hem vertrouwd met het gebruik. f Wijs de gebruiker op mogelijk gevaar, met name het gevaar van brandwonden. f Overhandig deze handleiding.

11.2 Opnieuw in gebruik nemen

Zie hoofdstuk "Eerste ingebruikname".

12. Buitendienststelling

f Verbreek de verbinding tussen het toestel en de netspanning met de zekering in de huisinstallatie. f Tap het toestel af. Zie het hoofdstuk "Onderhoud/het toestel aftappen".

13. Storingen verhelpen

Info Bij temperaturen lager dan -15°C kan de veiligheidstem- peratuurbegrenzer worden geactiveerd. Het toestel kan al tijdens opslag of transport aan deze temperaturen zijn blootgesteld. Storing Oplossing Het water wordt niet warm en het waarschuwings- lampje is niet verlicht. De veiligheidstemperatuur- begrenzer is geactiveerd, omdat de regelaar defect is. Los de oorzaak van de storing op. Ver- vang de regelaar.

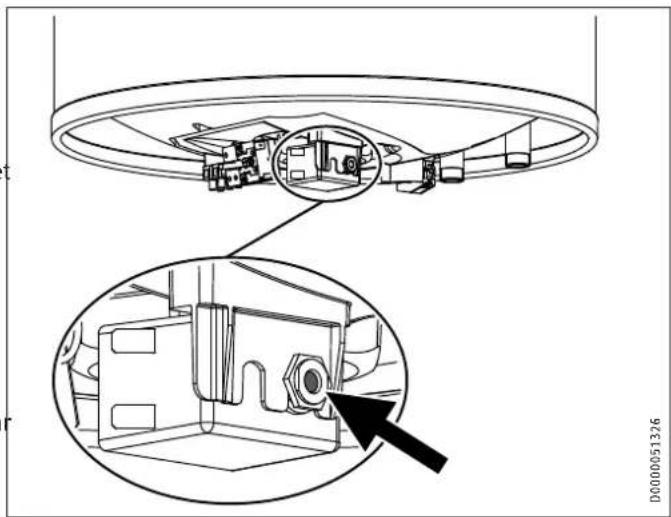

De veiligheidstemperatuur- begrenzer is geactiveerd, omdat de temperatuur lager is dan -15°C. Druk op de reset- toets (zie afbeel- ding). Het water wordt niet warm en het waarschuwings- lampje is verlicht. Het verwarmingselement is defect. Vervang het verwar- mingselement. Het water wordt niet warm genoeg en het waarschu- wingslampje is verlicht. De temperatuurregelaar is defect. Vervang de thermo- staat. De verwarmingstijd is zeer lang en het waarschu- wingslampje is verlicht. Het verwarmingselement is verkalkt. Ontkalk het verwar- mingselement. Het veiligheidsventiel drup- pelt na, wanneer de ver- warming is uitgeschakeld. De klepzitting is vuil. Reinig de klepzit- ting. De waterdruk is te hoog. Installeer een redu- ceerventiel. Resetknop veiligheidstemperatuurbegrenzer D0000051326INSTALLATIE Onderhoud 30 | PSH Classic www.stiebel-eltron.com

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitin- gen en installatie uit conform de voorschriften. Scheid alle polen van het toestel van de netspanning voor aanvang van alle werkzaamheden. Raadpleeg het hoofdstuk "Het toestel aftappen" als het toestel moet worden afgetapt.

14.1 Veiligheidsventiel controleren

f Het is verplicht het veiligheidsventiel regelmatig te testen.

14.2 Het toestel aftappen

WAARSCHUWING verbranding Tijdens het aftappen kan er heet water uit het toestel lopen. Indien het toestel voor onderhoudswerkzaamheden of bij vorstge- vaar moet worden afgetapt voor de bescherming van de volledige installatie, gaat u als volgt te werk: f Sluit de afsluitklep in de koudwateraanvoerleiding. f Open de warmwaterkleppen van alle tappunten tot het toe- stel afgetapt is. f Laat het restwater af aan het veiligheidsventiel.

14.3 Veiligheidsanode controleren/vervangen

f Controleer de veiligheidsanode voor het eerst na een jaar en vervang deze, indien nodig. f Beslis daarna in welke tijdsintervallen de verdere controles moeten uitgevoerd worden.

f Verwijder losse kalkafzettingen uit de boiler. f Ontkalk, indien noodzakelijk, het binnenreservoir met in de handel verkrijgbare ontkalkingsmiddelen. f Ontkalk de flens alleen na demontage. f Behandel het oppervlak van het reservoir en de veiligheids- anode niet met ontkalkingsmiddelen.

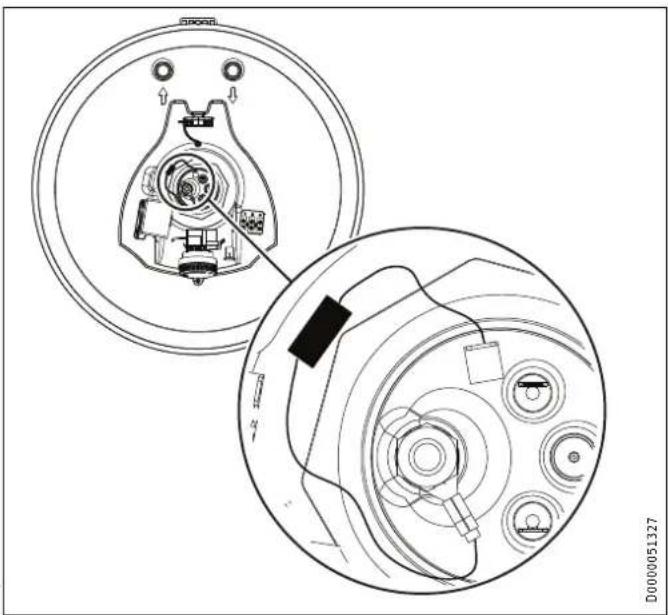

14.5 Veiligheidsweerstand tegen corrosie

Zorg ervoor dat bij het onderhoud de veiligheidsweerstand tegen corrosie (560Ω) niet beschadigd of verwijderd wordt. Monteer de veiligheidsweerstand tegen corrosie na vervanging weer conform de voorschriften. D0000051327

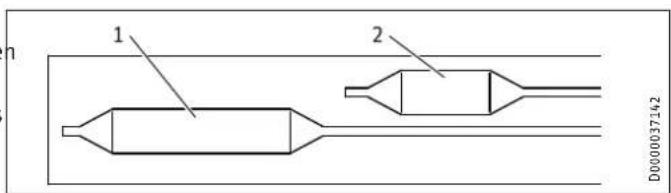

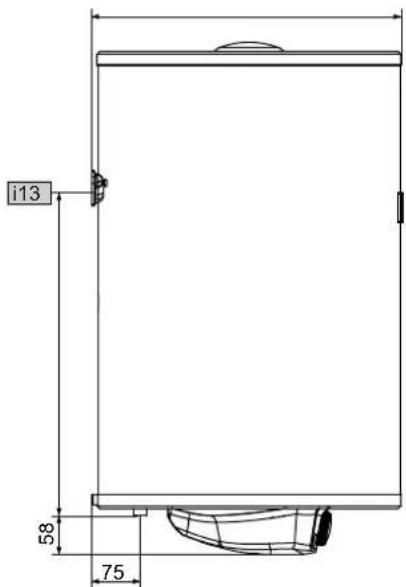

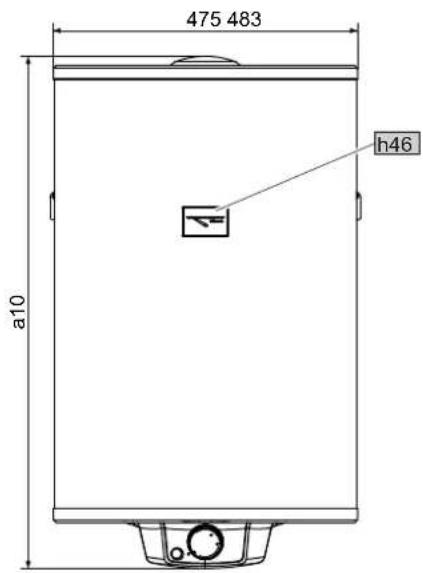

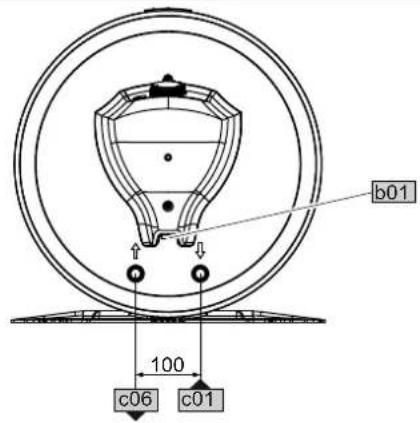

15.1 Afmetingen en aansluitingen

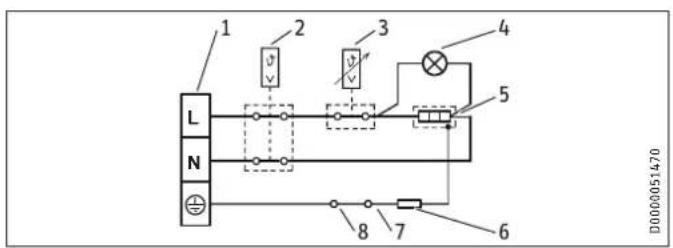

D0000051470 1 Aansluitklem 2 Veiligheidstemperatuurbegrenzer 3 Thermostaat 4 Waarschuwingslampje als werkingsindicator 5 Verwarmingselement 6 Elektrische weerstand 560 Ohm 7 Anode 8 Tank

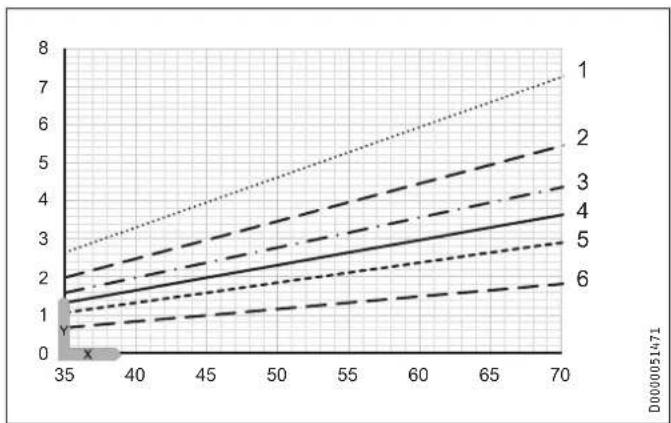

15.3 Verwarmingsgrafiek

De opwarmtijd is afhankelijk van de boilerinhoud, de koudwater- temperatuur en het verwarmingsvermogen. Diagram bij koudwatertemperatuur van 15°C:

D0000051471 X Temperatuurinstelling [°C] Y Opwarmtijd [h] 1 200l 2 150l 3 120l 4 100l 5 80l 6 50l

Bij een storing kunnen er temperaturen tot 95°C bij 0,6 MPa voorkomen.

15.5 Gegevens over het energieverbruik

Fabrikant STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Tapprofiel M M L L L XL Energieklasse C C C C C C Energetisch rendement % 38 37 38 38 37 38 Jaarlijks stroomverbruik kWh 1353 1386 2694 2723 2766 4406 Temperatuurinstelling af fabriek °C 60 60 60 60 60 60 Geluidsniveau dB(A) 15 15 15 15 15 15 Mogelijkheid voor exclusieve werking tijdens daluren - - - - - - Smart-functie - - - - - - Boilervolume l 53 80 100 120 150 192 Mengwatervolume 40 °C l 82 125 168 219 270 347 Dagelijks stroomverbruik kWh 6,253 6,448 12,452 12,620 12,876 20,363NEDERLANDS www.stiebel-eltron.com PSH Classic | 33 GARANTIEGARANTIE

Technische gegevens Garantie Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaat- schappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze doch- termaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend. Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht. Milieu en recycling Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de natio- nale voorschriften.34 | PSH Classic www.stiebel-eltron.com
