PSH Classic - Kessel STIEBEL ELTRON - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Druckwassererwärmer
Verfügbare Modelle	PSH 50, PSH 80, PSH 100, PSH 120, PSH 150, PSH 200 Classic
Nennkapazität	Von 53 L (PSH 50) bis 192 L (PSH 200)
Abmessungen (PSH 100 Classic)	Höhe 964 mm, Tiefe 483 mm, Durchmesser 475 mm
Leergewicht (PSH 100 Classic)	28 kg
Gefülltes Gewicht (PSH 100 Classic)	128 kg
Stromversorgung	230 V, 1,8 kW, einphasig 1/N/PE, 50/60 Hz
Temperatureinstellbereich	30 °C bis 70 °C (Sparposition 60 °C)
Frostschutz	Ja, aktiv ab 7 °C (erfordert Stromversorgung)
Energieeffizienzklasse	C
Schutzart	IP24
Maximal zulässiger Druck	0,6 MPa (6 bar)
Maximal zulässige Temperatur	95 °C
Maximaler Durchfluss	23,5 L/min
Hauptfunktionen	Elektrische Warmwasserbereitung, stufenlose Temperatureinstellung, Betriebsanzeigeleuchte, Temperaturanzeige
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; Heizkörper regelmäßig entkalken; Schutzanode nach 1 Jahr und dann regelmäßig überprüfen
Sicherheit	Mitgeliefertes Sicherheitsventil, Sicherheitsbegrenzer, Frostschutz, doppelte Isolierung (IP24)
Ersatzteile und Reparierbarkeit	Heizkörper, Thermostat, Sicherheitsbegrenzer, Schutzanode, Korrosionsschutzwiderstand (560 Ω) erhältlich
Allgemeine Informationen	Wandmontage, Hydraulikanschluss G 1/2", festes Stromkabel, Fehlerstromschutzschalter (RCD) erforderlich

Häufig gestellte Fragen - PSH Classic STIEBEL ELTRON

Wie stelle ich die Wassertemperatur ein?

Verwenden Sie den Temperatureinstellknopf an der unteren Abdeckung. Die Temperatur kann stufenlos von 30 °C bis 70 °C eingestellt werden. Die Position E (Energiesparposition) entspricht 60 °C und reduziert die Kalkbildung. Die Kontrollleuchte leuchtet auf, wenn das Gerät heizt.

Was tun, wenn das Wasser nicht heizt und die Kontrollleuchte nicht leuchtet?

Überprüfen Sie zunächst die Sicherungsautomaten in Ihrem Sicherungskasten. Wenn das Problem weiterhin besteht, könnte der Sicherheitsbegrenzer ausgelöst sein (insbesondere nach einem Transport bei Temperaturen unter -15 °C). Drücken Sie die Reset-Taste in der Nähe des Thermostats. Wenn der Fehler bestehen bleibt, wenden Sie sich an einen Installateur.

Wie pflege ich die Schutzanode?

Lassen Sie die Schutzanode nach einem Betriebsjahr von einem Installateur überprüfen, danach in dem von ihm festgelegten Rhythmus. Wenn sie abgenutzt ist, ersetzen Sie sie. Die Anode schützt den Innenbehälter vor Korrosion.

Warum läuft Wasser aus dem Sicherheitsventil?

Während des Aufheizens kann normalerweise Ausdehnungswasser ablaufen. Wenn der Ablauf nach dem Heizen anhält, ist der Ventilsitz möglicherweise verschmutzt (reinigen Sie ihn) oder der Wasserdruck ist zu hoch (installieren Sie einen Druckminderer). Betätigen Sie das Ventil regelmäßig, um ein Festfressen zu vermeiden.

Kann das Gerät in einem unbeheizten Raum installiert werden?

Ja, das Gerät ist frostgeschützt, wenn die Stromversorgung aufrechterhalten wird und der Thermostat auf die Position * (Frostschutz) eingestellt ist. Die Wasserleitungen und das Sicherheitsventil sind jedoch nicht geschützt; sie müssen isoliert werden oder die Anlage muss bei Frostgefahr entleert werden.

Wie oft sollte entkalkt werden?

Die Häufigkeit hängt von der Wasserhärte ab. Fragen Sie Ihren Installateur, der die örtliche Wasserqualität kennt. Entkalken Sie den Heizkörper im Allgemeinen, sobald die Aufheizzeit ungewöhnlich lang wird. Verwenden Sie ein handelsübliches Entkalkungsmittel und befolgen Sie die Anweisungen.

Wie entleere ich das Gerät?

Schalten Sie die Stromversorgung aus. Schließen Sie das Kaltwasserabsperrventil. Öffnen Sie alle Warmwasserhähne, bis das Gerät leer ist. Lassen Sie das Restwasser durch das Sicherheitsventil ablaufen. ACHTUNG: Das Wasser kann sehr heiß sein.

Welches Zubehör ist im Lieferumfang enthalten?

Die Lieferung umfasst: das Sicherheitsventil, die Temperaturanzeige, die Zugentlastung mit 2 Schrauben. Die Sicherheitsgruppe (Druckminderer falls erforderlich) ist nicht im Lieferumfang enthalten und muss vom Installateur installiert werden.

Kann das Gerät mit Glykolwasser verwendet werden?

Nein, das Gerät ist nur zum Erhitzen von Trinkwasser ausgelegt. Die Verwendung mit Glykolwasser oder anderen Flüssigkeiten gilt als nicht bestimmungsgemäß und kann das Gerät beschädigen.

Wie erhalte ich eine übersetzte Anleitung?

Auf der Download-Seite der Anleitung können Sie eine andere Sprache auswählen (z.B. Englisch, Deutsch, Spanisch...) und Ihre E-Mail-Adresse angeben, um eine übersetzte Version zu erhalten. Die Originalanleitung ist auf Französisch.

BEDIENUNGSANLEITUNG PSH Classic STIEBEL ELTRON

1. Allgemeine Hinweise 3

1.1 Sicherheitshinweise 3
1.2 Andere Markierungen in dieser Dokumentation ____ 3
1.3 Maßeinheiten 3
2. Sicherheit 3
2.1 Bestimmungsgemäße Verwendung 3
2.2 Allgemeine Sicherheitshinweise 4
2.3 Prüfzeichen 4
3. Gerätebeschreibung ____ 4
4. Einstellungen 4
4.1 Urlaub und Abwesenheit 4
5. Reinigung, Pflege und Wartung ____ 5
6. Problembehebung 5

INSTALLATION

1. Sicherheit 5
   7.1 Allgemeine Sicherheitshinweise 5
   7.2 Vorschriften, Normen und Bestimmungen ____ 5

2. Gerätebeschreibung 5

8.1 Lieferumfang 5
9. Vorbereitungen 5
9.1 Montageort 5
9.2 Wandaufhängung montieren 6
9.3 Netzanschlusskabel vorbereiten 6
10. Montage 6
10.1 Wasseranschluss 6
10.2 Elektrischer Anschluss 6
10.3 Temperaturindikator installieren 7
11. Inbetriebnahme 7
11.1 Erstinbetriebnahme ____ 7
11.2 Wiederinbetriebnahme 7
12. Außerbetriebnahme 7
13. Störungsbehebung 7
14. Wartung 8
14.1 Sicherheitsventil prüfen 8
14.2 Gerät entleeren 8
14.3 Schutzanode kontrollieren / austauschen ____ 8
14.4 Entkalken 8

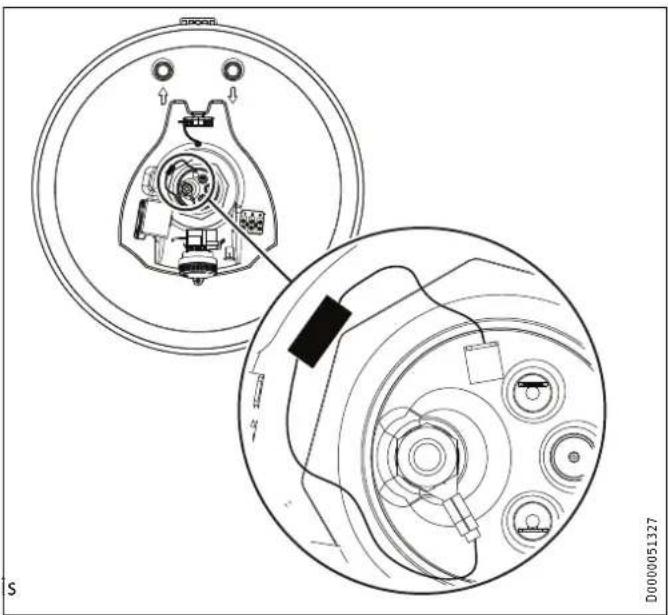

14.5 Korrosionsschutzwiderstand 8

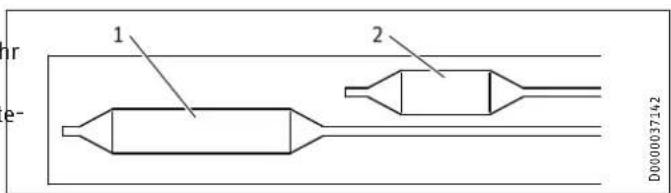

14.6 Regler-Begrenzer-Kombination austauschen 8
15. Technische Daten 9

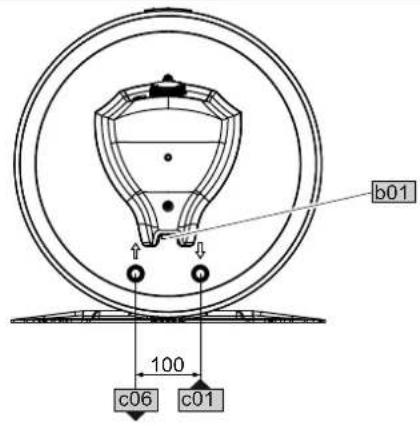

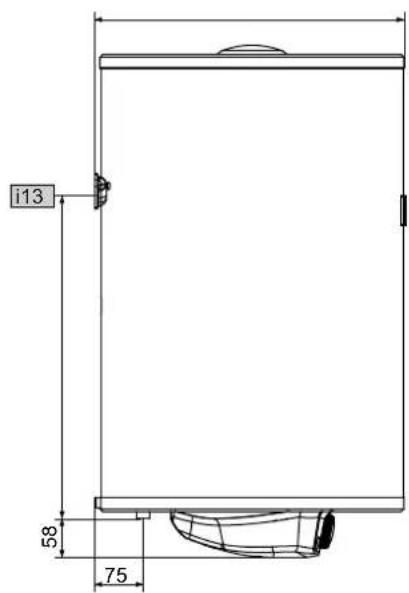

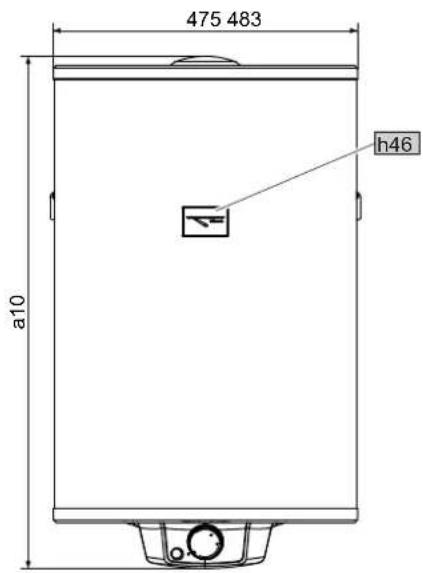

15.1 Maße und Anschlüsse 9
15.2 Elektroschaltplan 10

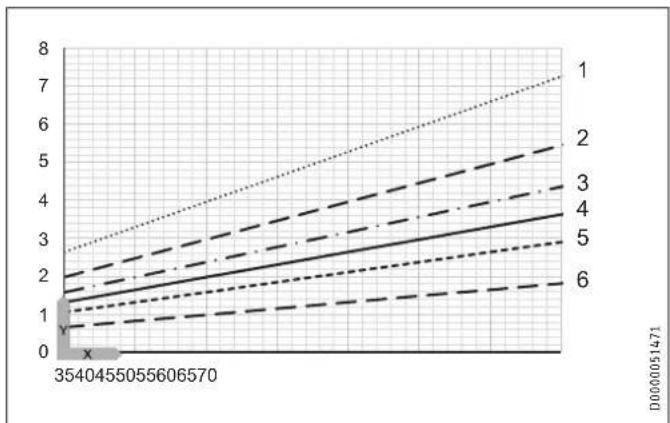

15.3 Aufheizdiagramme 10
15.4 Störfallbedingungen ____ 10
15.5 Angaben zum Energieverbrauch 11
15.6 Datentabelle 11

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Vorbereitungen“ beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
• Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
• Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.
• Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
• Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
• Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
• Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

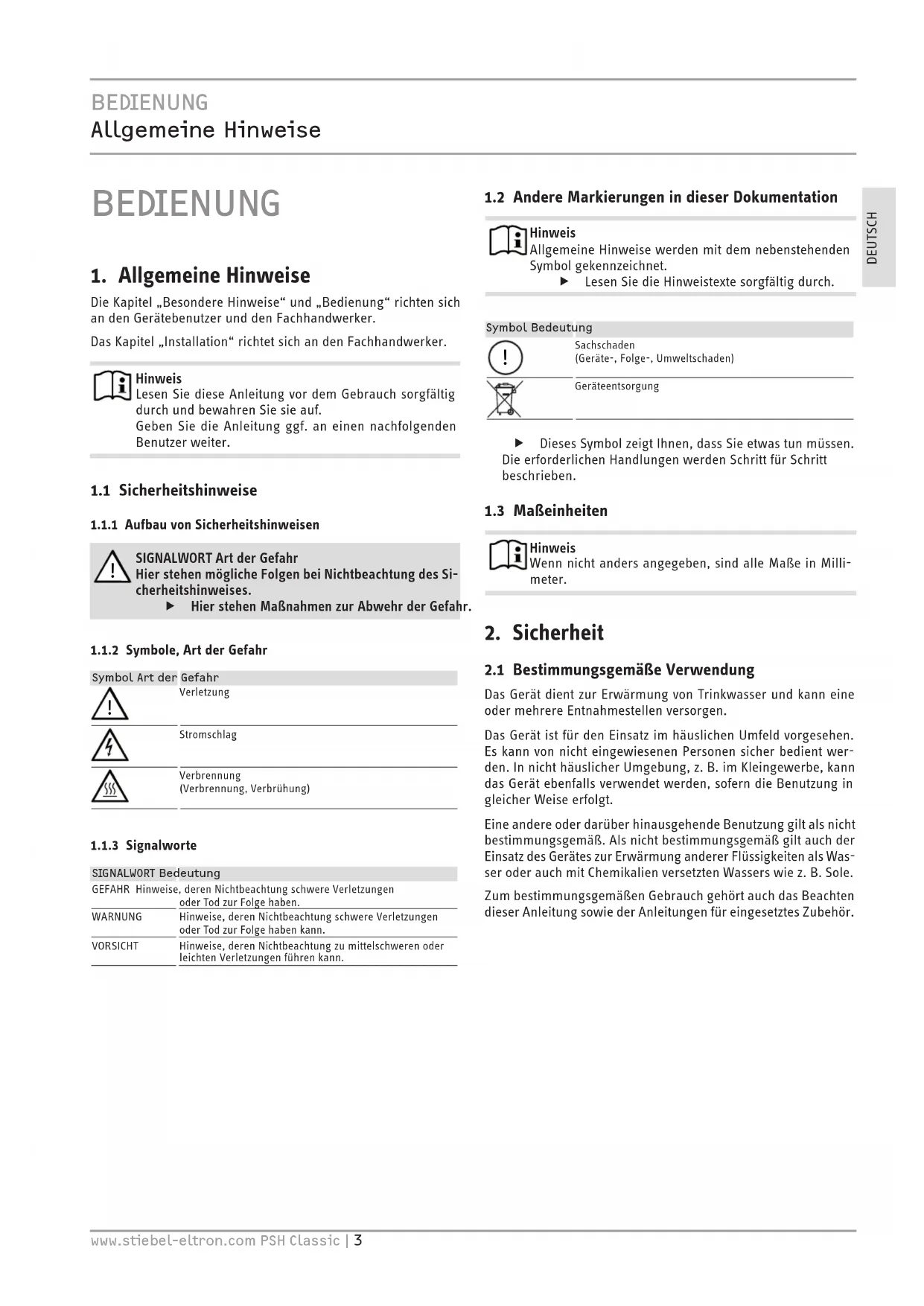

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung

(Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.

WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Trinkwasser und kann eine oder mehrere Entnahmestellen versorgen.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Als nicht bestimmungsgemäß gilt auch der Einsatz des Gerätes zur Erwärmung anderer Flüssigkeiten als Wasser oder auch mit Chemikalien versetzten Wassers wie z. B. Sole.

Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung

Die Armatur und das Sicherheitsventil können während des Betriebs eine Temperatur von über 60 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Die Wasserleitungen und das Sicherheitsventil sind vom Nutzer vor Frost zu schützen.

Hinweis

Das Gerät steht unter Druck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.

▶ Tropft nach Beendigung der Aufheizung Wasser, formieren Sie Ihren Fachhandwerker.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das geschlossene (druckfeste) Gerät erwärmt elektrisch Trinkwasser. Die Temperatur können Sie mit dem Temperatur-Einstellknopf bestimmen. In Abhängigkeit von der Stromversorgung erfolgt eine automatische Aufheizung bis zur gewünschten Temperatur. Sie können die aktuelle Warmwasser-Temperatur am Temperaturindikator ablesen.

Der Stahl-Innenbehälter ist mit Spezial-Direktemail „Co Pro“ und mit einer Schutzanode ausgerüstet. Die Anode ist ein Schutz des Innenbehälters vor Korrosion.

Frostschutz

Das Gerät ist auch bei der Temperatureinstellung „*“ vor Frost geschützt, falls die Stromversorgung gewährleistet ist. Das Gerät schaltet rechtzeitig ein und heizt das Wasser auf. Die Wasserleitungen und das Sicherheitsventil werden durch das Gerät nicht vor Frost geschützt.

4. Einstellungen

Hinweis

Das Abziehen des Temperatur-Einstellknopfes ist nur durch den Fachhandwerker zulässig.

Sie können die Temperatur stufenlos einstellen.

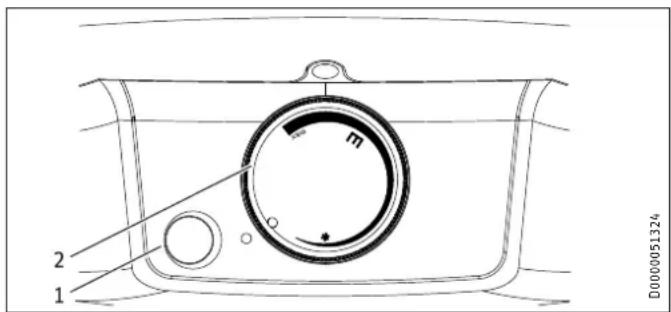

m 2 1 D0000051324

1 Signallampe für Betriebsanzeige
2 Temperatur-Einstellknopf
* Frostschutz
E empfohlene Energiesparstellung, geringe Kalkbildung, 60 °C

max maximale Temperatureinstellung, 70 °C

Systembedingt können die Temperaturen vom Sollwert abweichen.

Signallampe für Betriebsanzeige

Die Signallampe für Betriebsanzeige leuchtet, während das Wasser aufgeheizt wird.

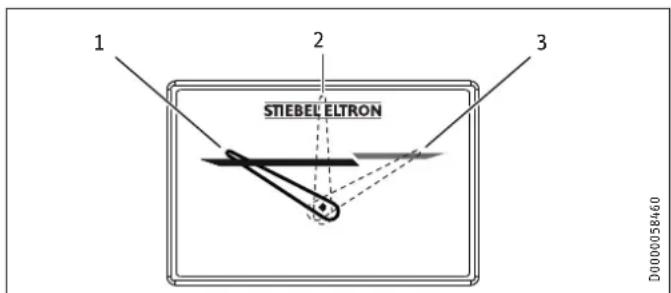

Temperaturindikator

1 2 3 STIEBEL ELTRON D0000058460

1 Zeigerstellung bei ca. 30 °C
2 Zeigerstellung bei ca. 50 °C
3 Zeigerstellung bei ca. 70 °C

Die aktuelle Temperatur wird in Position des Temperaturindikators im Inneren des Behälters gemessen (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).

4.1 Urlaub und Abwesenheit

▶ Stellen Sie bei mehrtägiger Nichtbenutzung den Temperatur-Einstellknopf auf eine Position zwischen der Frostschutz- und der Energiesparstellung.
▶ Wenn Sie das Gerät längere Zeit nicht nutzen, stellen Sie es aus Energiespargründen auf Frostschutz ein. Wenn keine Frostgefahr besteht, können Sie das Gerät auch vom Stromnetz trennen.
Heizen Sie den Behälterinhalt aus hygienischen Gründen vor der ersten Nutzung einmalig auf über 60 °C auf.

5. Reinigung, Pflege und Wartung

INSTALLATION

▶ Lassen Sie die elektrische Sicherheit am Gerät und die Funktion des Sicherheitsventils regelmäßig von einem Fachhandwerker prüfen.
▶ Lassen Sie die Schutzanode erstmalig nach einem Jahr von einem Fachhandwerker kontrollieren. Der Fachhandwerker entscheidet danach, in welchen Abständen eine erneute Kontrolle durchgeführt werden muss.
▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

Verkalkung

▶ Fast jedes Wasser scheidet bei hohen Temperaturen Kalk Dieser setzt sich im Gerät ab und beeinflusst die Funktion und Lebensdauer des Gerätes. Die Heizkörper müssen deshalb von Zeit zu Zeit entkalkt werden. Der Fachhandwerker, der die örtliche Wasserqualität kennt, wird Ihnen den Zeitpunkt für die nächste Wartung nennen.
- Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.
▶ Betätigen Sie regelmäßig das Sicherheitsventil, um einem Festsitzen z. B. durch Kalkablagerungen vorzubeugen.

6. Problemehebung

Problem Ursache Behebung
Das Wasser wird nicht warm und die Signallampe leuchtet nicht.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
Das Wasser wird nicht warm genug und die Signallampe leuchtet.	Die Temperatur ist zu niedrig eingestellt.	Stellen Sie die Temperatur höher ein.
	Das Gerät heizt zum Beispiel nach großer Warmwasserentnahme nach.	Warten Sie, bis die Signallampe für Betriebsanzeige erlischt.
Die Ausflussmenge ist gering.	Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.

Können Sie die Ursache nicht beheben, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummern vom Typenschild mit (000000 und 0000-000000):

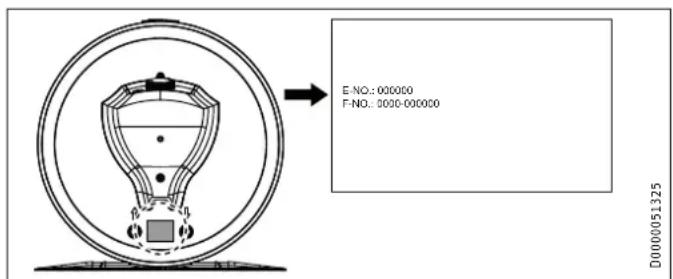

E-NO.: 000000 F-NO.: 0000-000000 D0000051325

7. Sicherheit

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Sicherheitsventil
• Temperaturindikator

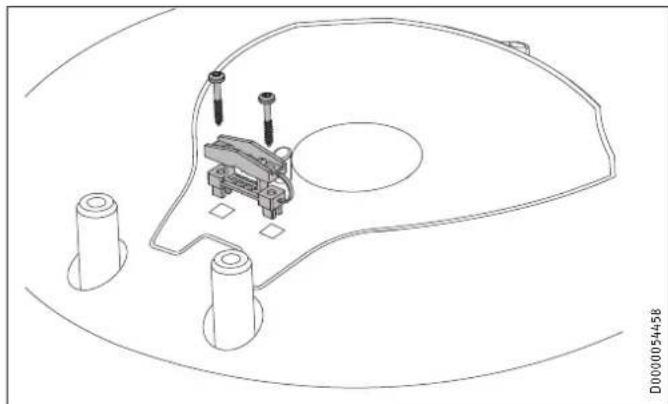

• Zugentlastung mit 2 Schrauben

9. Vorbereitungen

9.1 Montageort

Das Gerät ist zur festen Wandmontage auf einer geschlossenen Fläche vorgesehen. Achten Sie darauf, dass die Wand ausreichend tragfähig ist.

Zur Ableitung des Ausdehnungswassers sollte sich ein geeigneter Abfluss in der Nähe des Gerätes befinden.

Montieren Sie das Gerät senkrecht, in einem frostfreien Raum und in der Nähe der Entnahmestelle.

Das Gerät kann nicht in einer Ecke montiert werden, da die Schrauben zur Befestigung an der Wand von der Seite zugänglich sein müssen.

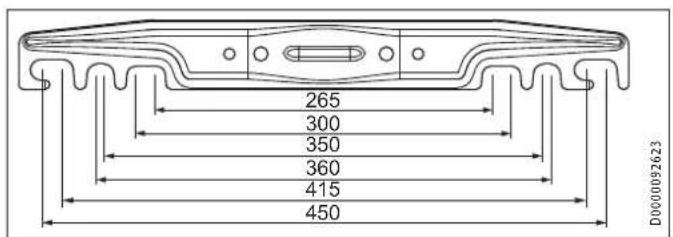

9.2 Wandaufhängung montieren

Hinweis

Achten Sie darauf, dass der Temperatur-Einstellknopf von vorn zugänglich ist.

Die am Gerät befestigte Wandaufhängung ist mit Haken-Langlöchern versehen, die eine Montage auf vorhandene Aufhängebolzen von Vorgängergeräten in den meisten Fällen ermöglicht.

▶ Übertragen Sie andernfalls die Maße für die Bohrungen auf die Wand (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).
Bohren Sie falls erforderlich die Löcher und befestigen Sie die Wandaufhängung mit Schrauben und Dübeln. Wählen Sie das Befestigungsmaterial nach Festigkeit der Wand aus.
Hängen Sie das Gerät mit der Wandaufhängung an die Schrauben oder Bolzen. Beachten Sie dabei das Leergewicht des Gerätes (siehe Kapitel „Technische Daten / Datentabelle“) und arbeiten Sie ggf. mit zwei Personen.
▶ Richten Sie das Gerät senkrecht aus.

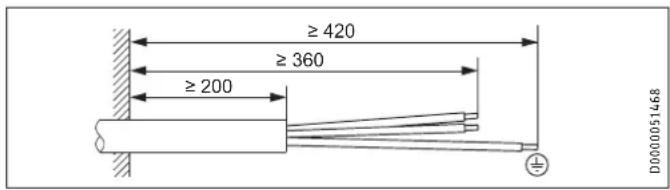

9.3 Netzanschlusskabel vorbereiten

≥ 420 ≥ 360 ≥ 200 D0000051468

10. Montage

10.1 Wasseranschluss

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

Das Gerät muss mit Druck-Armaturen betrieben werden.

▶ Spülen Sie die Kaltwasserleitung vor dem Anschluss des Gerätes gründlich durch, damit keine Fremdkörper in den Behälter oder das Sicherheitsventil gelangen.

▶ Schließen Sie die hydraulischen Anschlüsse flachdichtend an.

10.1.1 Zugelassene Werkstoffe

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die Herstellerangaben und das Kapitel „Technische Daten / Störfallbedingungen“.

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Warmwasserleitung

Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff zugelassen.

10.1.2 Sicherheitsventil montieren

Hinweis

Ist der Wasserdruck höher als 0,6 MPa, muss in den „Kaltwasser Zulauf“ ein Druckminderventil eingebaut werden.

Der maximal zulässige Druck darf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle“).

▶ Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
- Dimensionieren Sie die Abflussleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
Montieren Sie die Abblaseleitung des Sicherheitsventils mit einer stetigen Abwärtsneigung in einem frostfreien Raum.
▶ Die Abblaseöffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

Zwischen dem Gerät und dem Sicherheitsventil dürfen Sie keine Verschlussarmatur installieren.

10.2 Elektrischer Anschluss

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Installieren Sie eine Fehlerstrom-Schutzeinrichtung (RCD).

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Drehen Sie die 2 Schrauben an der Unterkappe heraus.
▶ Nehmen Sie die Unterkappe ab. Beachten Sie dabei die Anschlusskabel für Temperatur-Regler und Signallampe für Betriebsanzeige, die an der Unterkappe befestigt sind.

▶ Montieren Sie die beiliegende Zugentlastung.

▶ Verlegen Sie ein Netzanschlusskabel.

▶ Schließen Sie das Netzanschlusskabel innerhalb des Gerätes Störung Ursache Behebung an und sichern Sie es mit den 2 Schrauben. ▶ Befestigen Sie die Unterkappe mit den 2 Schrauben. ▶ Stecken Sie den Temperatur-Einstellknopf auf. Das Wasser wird nicht warm und die Signallampe leuchtet nicht. Der Sicherheitstemperaturbegrenzer hat ange-sprochen, weil der Regler defekt ist. Beheben Sie die Fehler-ursache. Tauschen Sie den Regler aus. Dar Sicherheitstemperatur- und Drücken Sie die Rück-

10.3 Temperaturindikator installieren

▶ Drücken Sie den Temperaturindikator in die Öffnung, bis er einrastet.

11. Inbetriebnahme

11.1 Erstinbetriebnahme

Hinweis

Füllen Sie das Gerät vor dem elektrischen Anschluss mit Wasser. Wenn Sie ein leeres Gerät einschalten, schaltet der Sicherheitstemperaturbegrenzer das Gerät ab.

12. Außerbetriebnahme

▶ Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung.
Entleeren Sie das Gerät. Siehe Kapitel „Wartung / Gerät entleeren“.

13. Störungsbehebung

Hinweis

Bei Temperaturen unter -15 °C kann der Sicherheitstemperaturbegrenzer auslösen. Diesen Temperaturen kann das Gerät schon bei der Lagerung oder beim Transport ausgesetzt sein.

Störung Ursache Behebung

Das Wasser wird nicht warm und die Signallampe leuchtet nicht.	Der Sicherheitstemperaturbegrenzer hat angesprochen, weil der Regler defekt ist.	Beheben Sie die Fehlerursache. Tauschen Sie den Regler aus.
	Der Sicherheitstemperaturbegrenzer hat angesprochen, weil die Temperatur -15 °C unterschritten hat.	Drücken Sie die Rückstelltaste (siehe Abbildung).
Das Wasser wird nicht warm und die Signallampe leuchtet.	Der Heizkörper ist defekt.	Tauschen Sie den Heizkörper aus.
Das Wasser wird nicht warm genug und die Signallampe leuchtet.	Der Temperaturregler ist defekt.	Tauschen Sie den Temperaturregler aus.
Die Aufheizzeit ist sehr lang und die Signallampe leuchtet.	Der Heizkörper ist verkalkt.	Entkalken Sie den Heizkörper.
Das Sicherheitsventil tropft bei ausgeschalteter Heizung.	Der Ventilsitz ist verschmutzt.	Reinigen Sie den Ventilsitz.
Der Wasserdruck ist zu hoch.		Installieren Sie ein Druckminderventil.

• Öffnen Sie das Absperrventil in der Kaltwasser-Zulaufleitung.
  ▶ Öffnen Sie eine Entnahmestelle so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
  ▶ Stellen Sie die Durchflussmenge ein. Beachten Sie dabei die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“).
  ▶ Drehen Sie den Temperatur-Einstellknopf auf maximale Temperatur.
  ▶ Schalten Sie die Netzspannung ein.
  ▶ Prüfen Sie die Arbeitsweise des Gerätes. Achten Sie dabei auf das Abschalten des Temperaturreglers.
  Prüfen Sie die Funktion des Sicherheitsventils.

11.1.1 Übergabe des Gerätes

▶ Erklären Sie dem Benutzer die Funktion des Gerätes und des Sicherheitsventils und machen Sie ihn mit dem Gebrauch vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
▶ Übergeben Sie diese Anleitung.

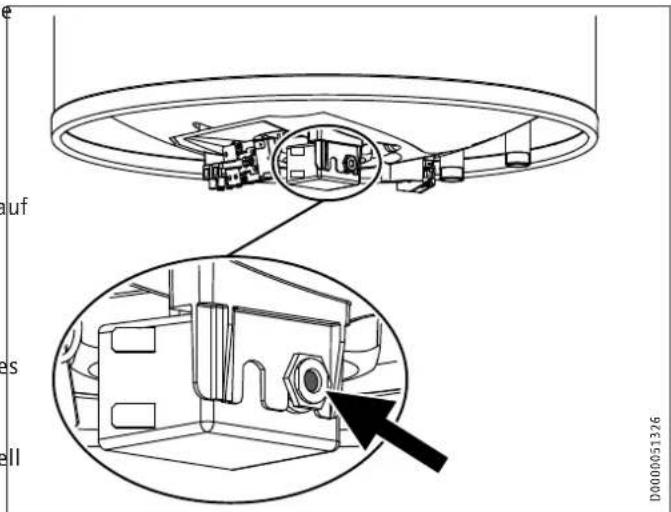

Rückstelltaste Sicherheitstemperaturbegrenzer

11.2 Wiederinbetriebnahme

Siehe Kapitel „Erstinbetriebnahme“.

14. Wartung

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Wenn Sie das Gerät entleeren müssen, beachten Sie das Kapitel „Gerät entleeren“.

14.1 Sicherheitsventil prüfen

Prüfen Sie das Sicherheitsventil regelmäßig.

14.2 Gerät entleeren

WARNUNG Verbrennung

Beim Entleeren kann heißes Wasser austreten.

Falls das Gerät für Wartungsarbeiten oder bei Frostgefahr zum Schutz der gesamten Installation entleert werden muss, gehen Sie folgendermaßen vor:

▶ Schließen Sie das Absperrventil in der Kaltwasser-Zulaufleitung.
- Öffnen Sie die Warmwasserventile aller Entnahmestellen, bis das Gerät entleert ist.
▶ Lassen Sie Restwasser am Sicherheitsventil ab.

14.3 Schutzanode kontrollieren / austauschen

• Kontrollieren Sie die Schutzanode erstmalig nach einem Jahr und tauschen Sie sie ggf. aus.
  Entscheiden Sie danach, in welchen Zeitabständen die weiteren Prüfungen durchgeführt werden.

14.4 Entkalken

▶ Entnehmen Sie lose Kalkablagerungen aus dem Behälter.
▶ Sofern notwendig, entkalken Sie den Innenbehälter mit handelsüblichen Entkalkungsmitteln.
▶ Entkalken Sie den Flansch nur nach Demontage.
▶ Behandeln Sie die Behälteroberfläche und die Schutzanode nicht mit Entkalkungsmitteln.

14.5 Korrosionsschutzwiderstand

Stellen Sie sicher, dass bei der Wartung der Korrosionsschutzwiderstand (560 Ω) nicht beschädigt oder entfernt wird. Bauen Sie den Korrosionsschutzwider stand nach dem Austausch wieder ordnungsgemäßein.

14.6 Regler-Begrenzer-Kombination austauschen

1 2 D0000037342

1 Reglerfühler
2 Begrenzerfühler

▶ Stecken Sie den Reglerfühler und den Begrenzerfühler bis zum Anschlag in die Fühlerhülse.

15. Technische Daten

15.1 Maße und Anschlüsse

b01 100 c06 c01

475 483 a10 h46

i13 58 75

D0000051318

PSH 50				Classic	PSH 80 Classic	PSH 100 Classic	PSH 120 Classic	PSH 150 Classic	PSH 200 Classic
a10	Gerät	Höhe	mm	609	810	964	1117	1349	1704
b01	Durchführung elektr. Leitungen
c01	Kaltwasser Zulauf	Außengewinde		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
h46	Temperaturindikator
i13	Wandaufhängung	Höhe	mm	450	520	790	825	1060	1360

Wandaufhängung

265 300 350 360 415 450 D0000092623

15.2 Elektroschaltplan

1 2 3 4 5 L N 8 7 6

D0000051470

1 Anschlussklemme
2 Sicherheitstemperaturbegrenzer
3 Temperaturregler
4 Signallampe für Betriebsanzeige
5 Heizkörper
6 elektrischer Widerstand 560 Ohm
7 Anode
8 Behälter

15.3 Aufheizdiagramme

Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kaltwassertemperatur und der Heizleistung.

Diagramm bei 15 °C Kaltwassertemperatur:

15.4 Störfallbedingungen

Im Störfall können Temperaturen bis 95 °C bei 0,6 MPa auftreten.

15.5 Angaben zum Energieverbrauch

Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 und 814/2013

PSH 50 Classic PSH 80 Classic PSH 100 Classic PSH 120 Classic PSH 150 Classic PSH 200 Classic
		235960	235961	235962	235963	235964	235965
Hersteller		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil		M	M	L	L	L	XL
Energieeffizienzklasse		C	C	C	C	C	C
Energetischer Wirkungsgrad	%	38	37	38	38	37	38
Jährlicher Stromverbrauch	kWh	1353	1386	2694	2723	2766	4406
Temperatureinstellung ab Werk	°C	60	60	60	60	60	60
Schallleistungspegel	dB(A)	15	15	15	15	15	15
Möglichkeit des ausschließlich Betriebs zu Schwachlastzeiten		-	-	-	-	-	-
Smart-Funktion		-	-	-	-	-	-
Speichervolumen	l	53	80	100	120	150	192
Mischwassermenge 40 °C	l	82	125	168	219	270	347
Täglicher Stromverbrauch	kWh	6,253	6,448	12,452	12,620	12,876	20,363

15.6 Datentabelle

		PSH 50 Classic	PSH 80 Classic	PSH 100 Classic	PSH 120 Classic	PSH 150 Classic	PSH 200 Classic
		235960	235961	235962	235963	235964	235965
Hydraulische Daten
Nenninhalt	I	53	80	100	120	150	192
Mischwassermenge 40 °C	I	82	125	168	219	270	347
Elektrische Daten
Anschlussleistung ~ 230 V	kW	1,8	1,8	1,8	1,8	1,8	1,8
Nennspannung	V	220-240	220-240	220-240	220-240	220-240	220-240
Phasen		1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE
Frequenz	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Betriebsart Einkreis		X	X	X	X	X	X
Aufheizzeit von 15°C auf 65°C	h	1,81	2,64	3,3	3,96	4,94	6,59
Einsatzgrenzen
Temperatureinstellbereich	°C	30-70	30-70	30-70	30-70	30-70	30-70
Max. zulässiger Druck	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Max. zulässige Temperatur	°C	95	95	95	95	95	95
Max. Durchflussmenge	l/min	23,5	23,5	23,5	23,5	23,5	23,5
Leitfähigkeit Trinkwasser min./max.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energetische Daten
Bereitschaftsenergieverbrauch/ 24 h bei 65 °C	kWh	0,96	1,22	1,47	1,73	2,05	2,45
Energieeffizienzklasse		C	C	C	C	C	C
Ausführungen
Bauart geschlossen		X	X	X	X	X	X
Schutzart (IP)		IP24	IP24	IP24	IP24	IP24	IP24
Frostschutzstellung	°C	7	7	7	7	7	7
Farbe		weiß	weiß	weiß	weiß	weiß	weiß
Dimensionen
Höhe	mm	609	810	964	1117	1349	1704
Tiefe	mm	483	483	483	483	483	483
Durchmesser	mm	475	475	475	475	475	475
Gewichte
Gewicht gefüllt	kg	72	104	128	152	189	242
Gewicht leer	kg	19	24	28	32	39	50

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

Kundendienst

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

REMARQUES PARTICULIÈRES

UTILISATION

15. Technische gegevens

www.stiebel-eltron.de

Сделано в Словакии

Импортер в РФ:

13. Usuwanie usterek

Wskazówka

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf

Kundendienst

Ersatzteilverkauf

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.

294 Salmon Street | Port Melbourne VIC 3207

Tel. [phone] | Fax [phone]

[e-mail]

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A | 4063 Hörsching

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Tianjin) Electric Appliance Co., Ltd.
