Marke	Stiebel Eltron
Modell	HSBC 300 cool
Produkttyp	Heizgerät mit Pufferspeicher und Warmwasserspeicher
Abmessungen (H × B × T)	1918 × 680 × 910 mm
Leergewicht	250 kg
Betriebsgewicht (gefüllt)	641 kg
Stromversorgung	230 V / 1/N/PE / 50 Hz
Elektrischer Schutz Steuerung	1 × B 16 A
Max. elektrische Leistungsaufnahme (Umwälzpumpen)	60 W pro Stück
Fassungsvermögen Warmwasserspeicher	270 L
Fassungsvermögen Pufferspeicher	100 L
Max. zulässiger Druck Warmwasserspeicher	1,00 MPa (10 bar)
Max. zulässiger Druck Pufferspeicher	0,30 MPa (3 bar)
Max. zulässige Temperatur (WW)	85 °C
Max. Temperatur primärseitig	75 °C
Energieeffizienzklasse	B
Schutzart (IP)	IP20
Hauptfunktionen	Heizen, Kühlen (7 °C/12 °C), Warmwasserbereitung
Wartung und Reinigung	Mit feuchtem Tuch reinigen; elektrische Sicherheit und Sicherheitsgruppe regelmäßig von einem Installateur überprüfen lassen
Sicherheit	Frostschutz, Sicherheitsventil, Verschleißanzeige der Opferanode
Ersatzteile und Reparierbarkeit	Zubehör: Hydraulik-Kit HSBC 3-HKM, Rohrkit RBS-SBC, Temperaturfühler, Fernbedienung FET

Häufig gestellte Fragen - HSBC 300 cool STIEBEL ELTRON

Wie groß ist das Fassungsvermögen des Warmwasserspeichers des HSBC 300 cool?

Der Warmwasserspeicher hat ein Nennvolumen von 270 Litern.

Wie hoch ist der maximal zulässige Druck für den Warmwasserspeicher?

Der maximal zulässige Druck beträgt 1,00 MPa (10 bar).

Wie entlüfte ich das Gerät?

Verwenden Sie den integrierten Entlüfter: Lösen Sie den Entlüfterschlauch, legen Sie sein Ende in einen Behälter, öffnen Sie den Entlüfter und schließen Sie ihn nach der Entlüftung. Befestigen Sie den Schlauch nach der Entlüftung.

Welche Sicherheitshinweise sind wichtig?

Unterbrechen Sie die Stromversorgung nicht, um den Frostschutz zu gewährleisten. Verbrennungsgefahr bei Austrittstemperatur über 43 °C. Das Gerät muss von einem Fachmann installiert werden.

Wie wird die Opferanode gewartet?

Die Verschleißanzeige der Opferanode ist im guten Zustand weiß; wird sie rot, lassen Sie die Anode von einem Installateur überprüfen und ersetzen.

Welches Wasser ist für den Heizkreislauf zu verwenden?

Verwenden Sie Trinkwasser mit einer Härte ≤ 3 °dH, einem pH-Wert von 6,5–8,5 und Chloriden < 30 mg/L. Beachten Sie die VDI 2035.

Wie entleere ich den Warmwasserspeicher?

Schließen Sie das Kaltwasserzulaufventil, öffnen Sie alle Warmwasserhähne und entleeren Sie über den Kaltwasseranschluss. Achtung: Das Wasser kann sehr heiß sein.

Welches Zubehör ist für den HSBC 300 cool erhältlich?

Optional: Hydraulik-Kit HSBC 3-HKM für einen gemischten Kreislauf, Rohrkit RBS-SBC für Anschluss von oben, Fernbedienung FET, Kühlfühler usw.

Wo wird das Gerät installiert?

In einem frostfreien und trockenen Raum in der Nähe der Entnahmestelle. Beachten Sie die Mindestabstände: vorne ≥500 mm, seitlich ≥100 mm, oben ≥250 mm. Boden muss das Gewicht tragen können (641 kg gefüllt).

Wie stelle ich die Wilo-Umwälzpumpen ein?

Die Wilo-Para-Umwälzpumpen haben drei Modi: variable Differenzdruckregelung (Δp-v), konstante (Δp-c) und Konstantdrehzahl. Die Werkseinstellung ist Konstantdrehzahl, Kennlinie III. Mit dem Knopf können Sie den Modus ändern.

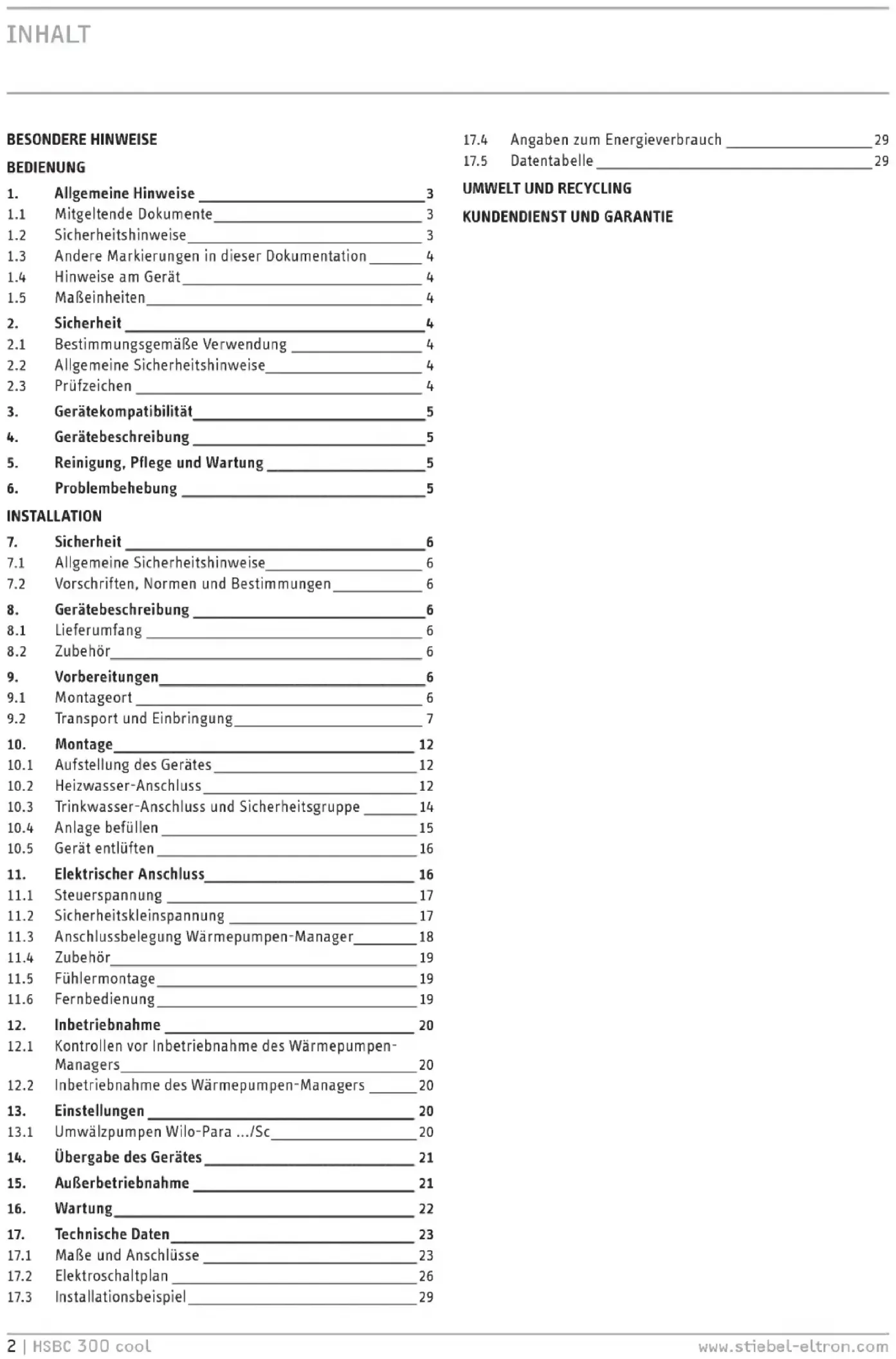

BEDIENUNGSANLEITUNG HSBC 300 cool STIEBEL ELTRON

1. Allgemeine Hinweise 3

1.1 Mitgeltende Dokumente 3

1.2 Sicherheitshinweise 3

1.3 Andere Markierungen in dieser Dokumentation ____ 4

1.4 Hinweise am Gerät 4

1.5 Maßeinheiten 4

1. Sicherheit 4

2.1 Bestimmungsgemäße Verwendung ____ 4

2.2 Allgemeine Sicherheitshinweise 4

2.3 Prüfzeichen 4

1. Gerätekompatibilität 5

2. Gerätebeschreibung 5

3. Reinigung, Pflege und Wartung 5

4. Problembehebung 5

INSTALLATION

1. Sicherheit 6

7.1 Allgemeine Sicherheitshinweise 6

7.2 Vorschriften, Normen und Bestimmungen ____ 6

1. Gerätebeschreibung 6

8.1 Lieferumfang 6

8.2 Zubehör 6

1. Vorbereitungen 6

9.1 Montageort 6

9.2 Transport und Einbringung 7

1. Montage 12

10.1 Aufstellung des Gerätes 12

10.2 Heizwasser-Anschluss 12

10.3 Trinkwasser-Anschluss und Sicherheitsgruppe ____ 14

10.4 Anlage befüllen 15

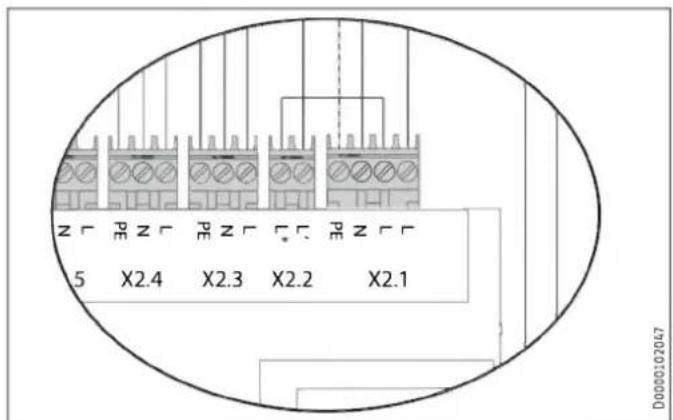

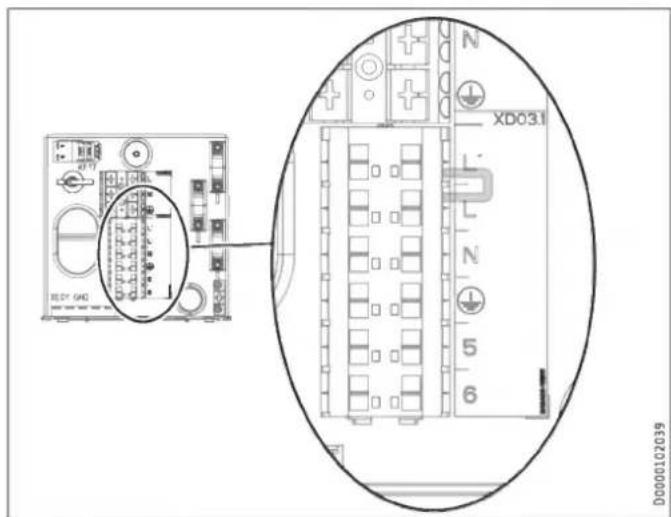

1. Elektrischer Anschluss 16

11.1 Steuerspannung 17

11.2 Sicherheitskleinspannung 17

11.3 Anschlussbelegung Wärmepumpen-Manager 18

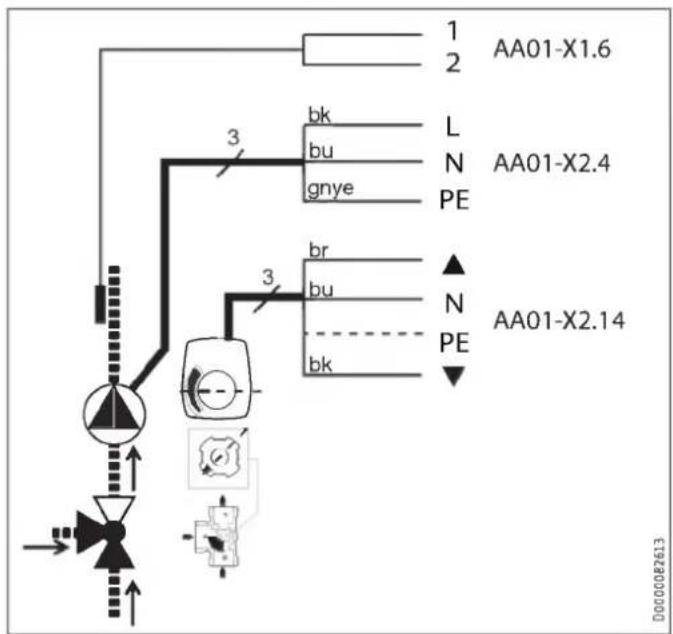

11.4 Zubehör 19

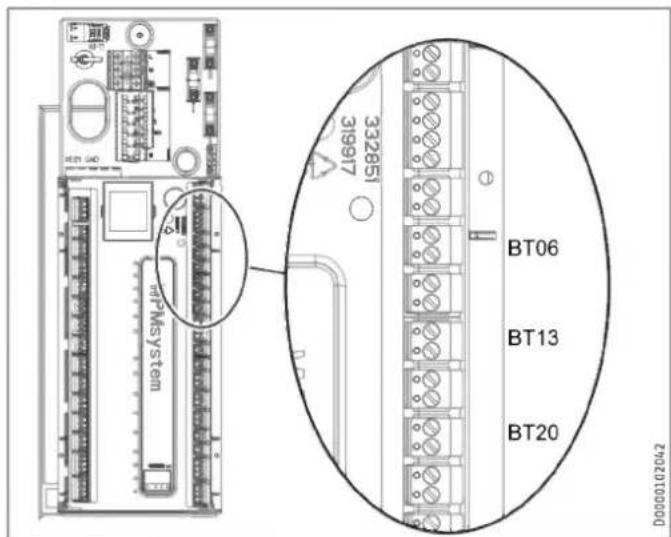

11.5 Fühlermontage 19

11.6 Fernbedienung 19

1. Inbetriebnahme 20

12.1 Kontrollen vor Inbetriebnahme des Wärmepumpen-Managers 20

12.2 Inbetriebnahme des Wärmepumpen-Managers ____ 20

1. Einstellungen 20

13.1 Umwälzpumpen Wilo-Para .../Sc 20

1. Übergabe des Gerätes 21

2. Außerbetriebnahme 21

3. Wartung 22

4. Technische Daten 23

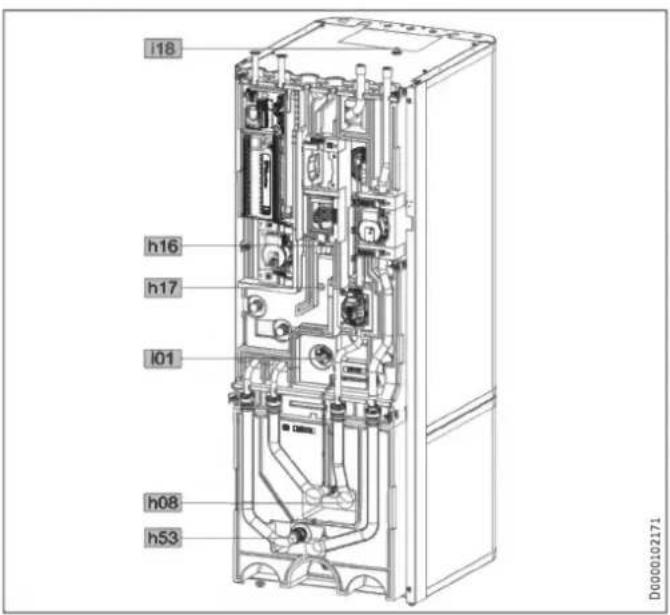

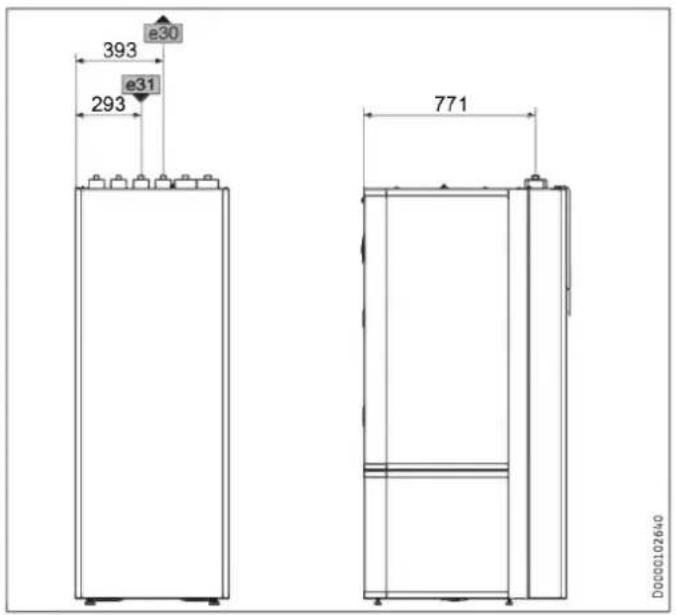

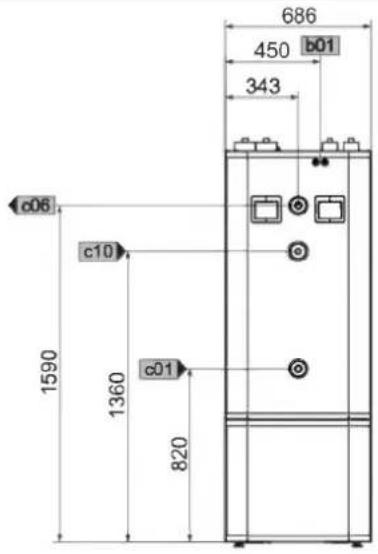

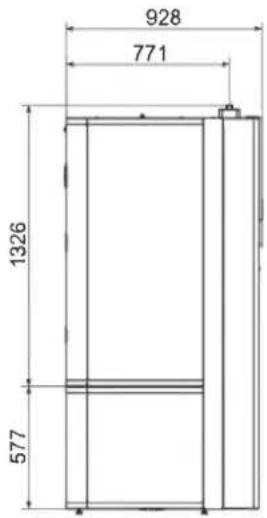

17.1 Maße und Anschlüsse 23

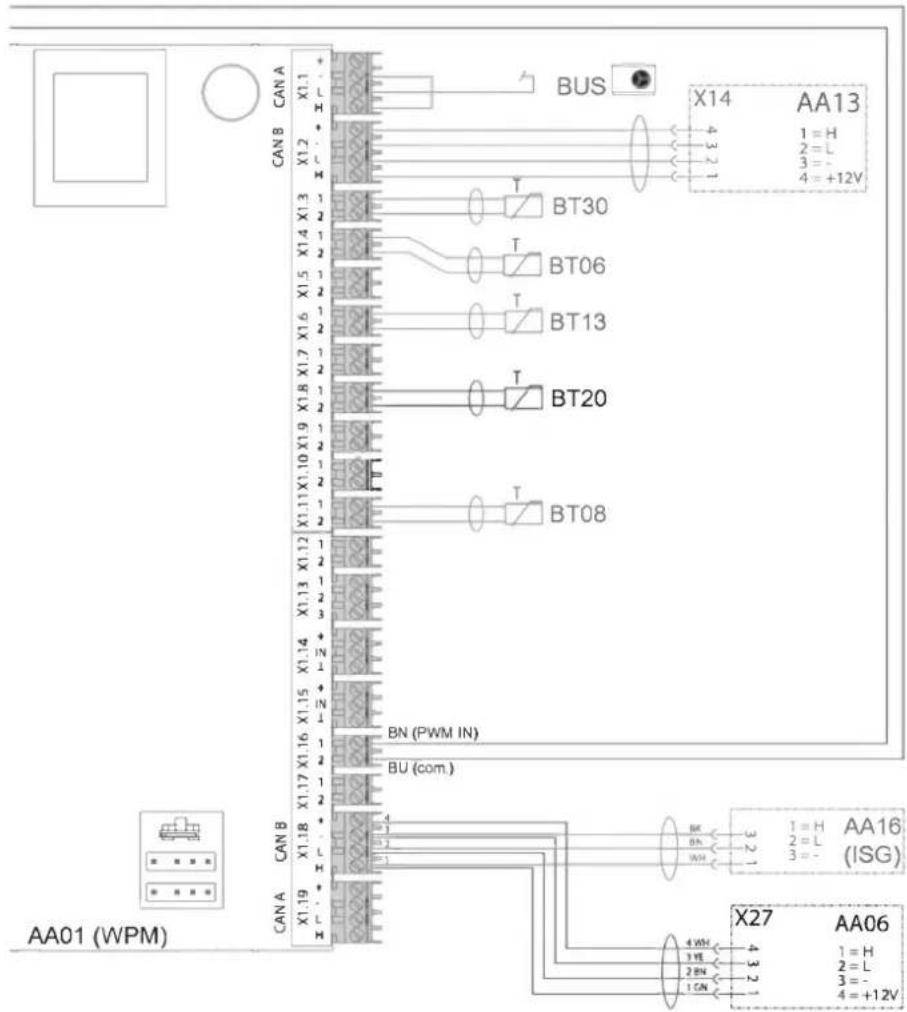

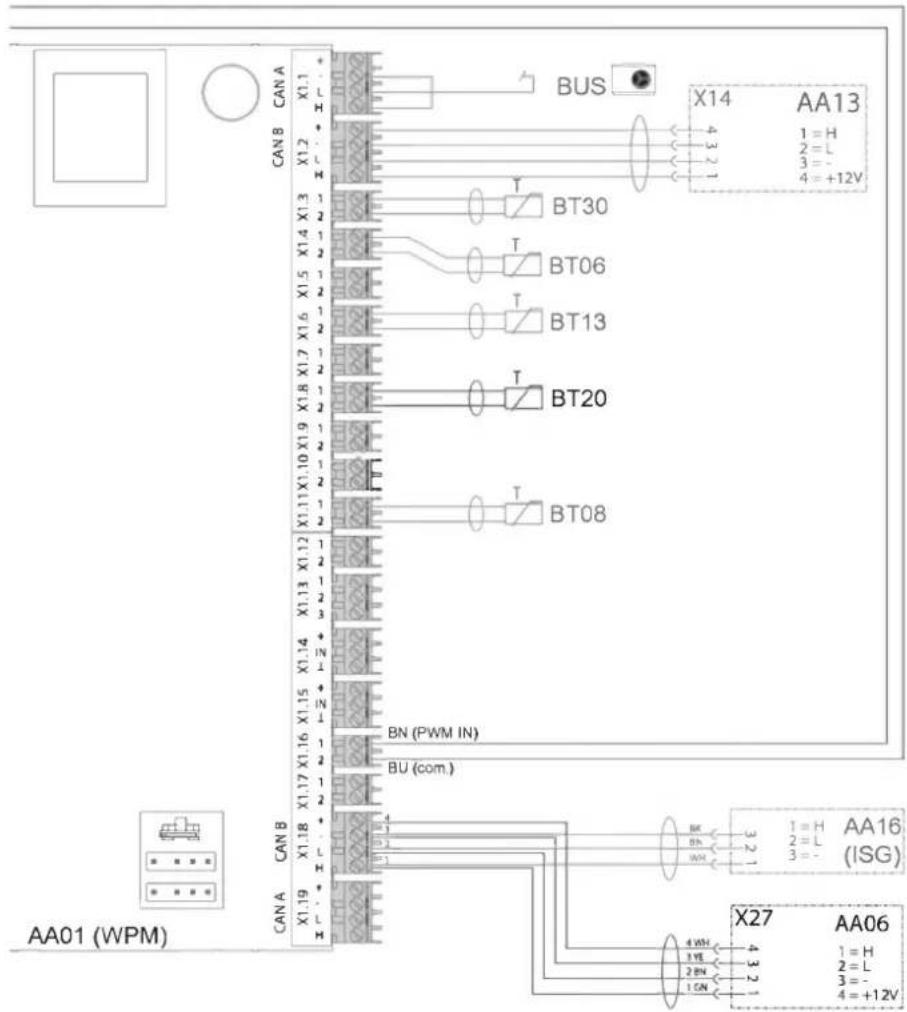

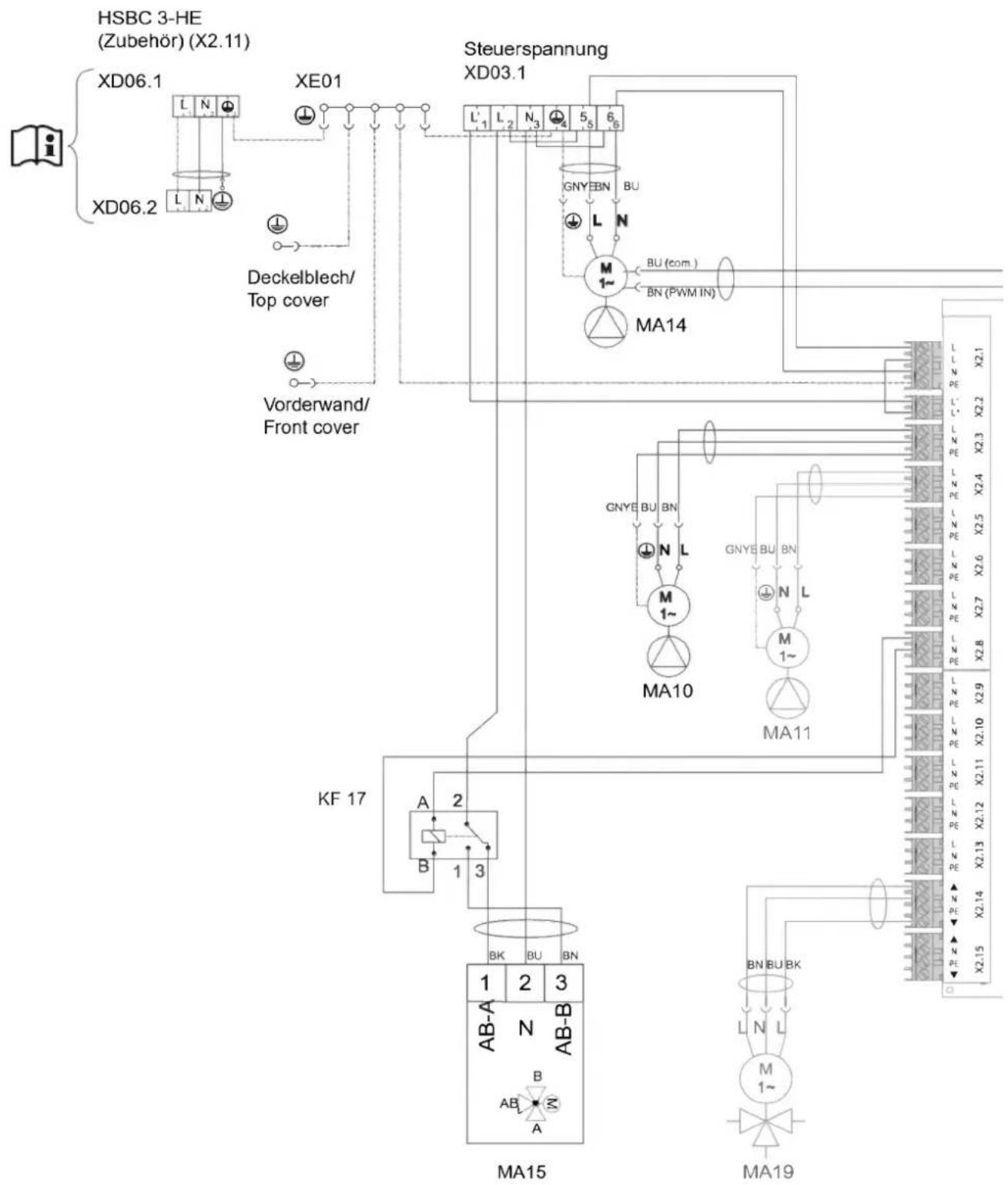

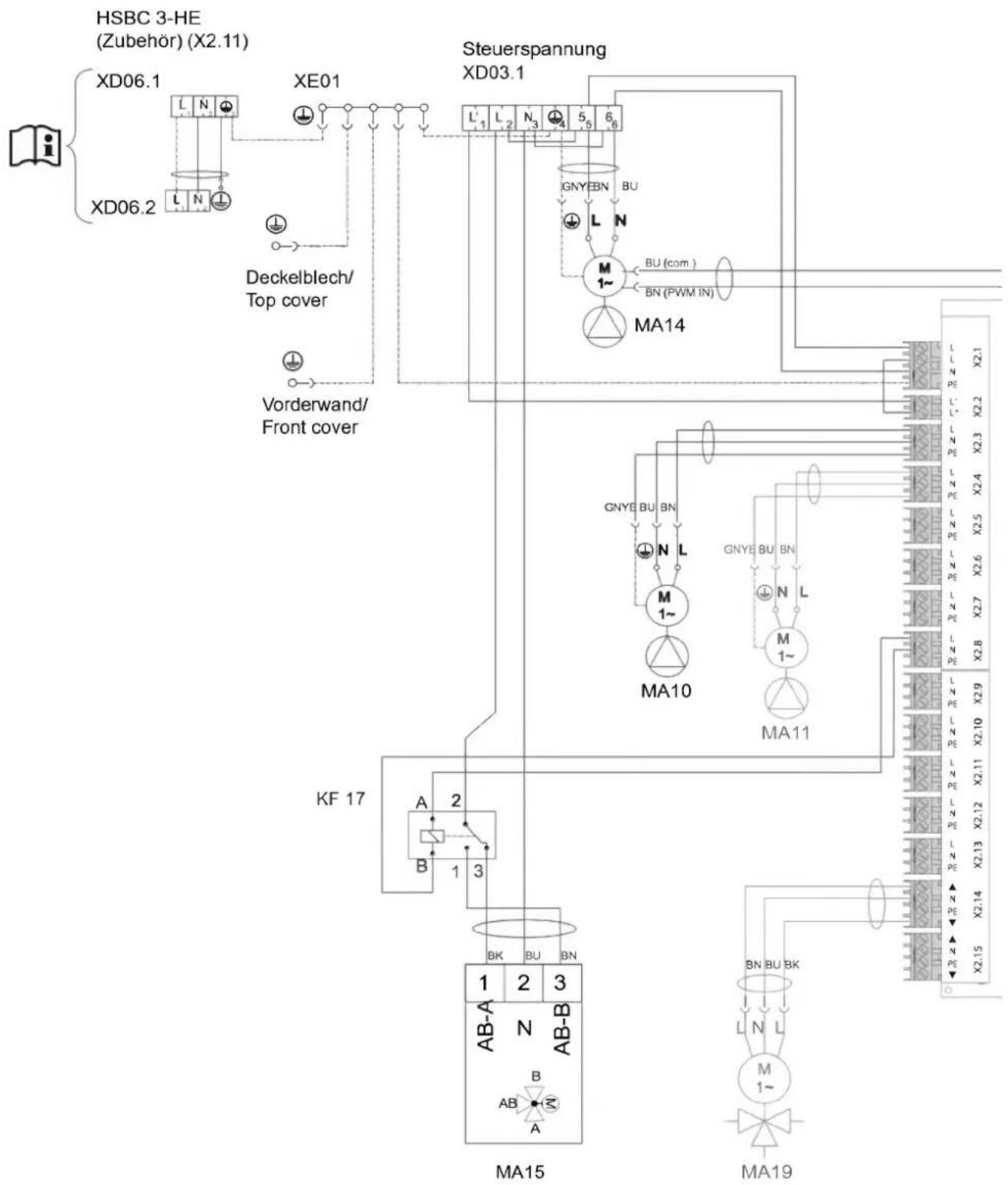

17.2 Elektroschaltplan 26

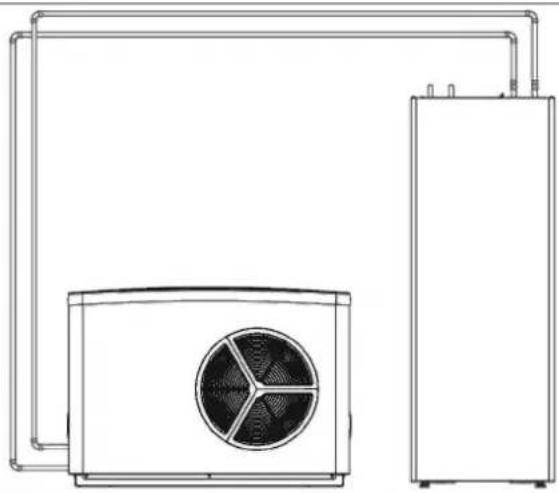

17.3 Installationsbeispiel 29

17.4 Angaben zum Energieverbrauch 29

17.5 Datentabelle 29

UMWELT UND RECYCLING

KUNDENDIENST UND GARANTIE

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt. Installieren Sie eine Sicherheitsvorrichtung, mit der das Gerät über eine Trennstrecke von 3 mm vom Stromnetz getrennt werden kann. Sicherheitsvorrichtungen sind z. B. Schütze, LS-Schalter, Sicherungen.
• Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.
• Halten Sie die Mindestabstände ein (siehe Kapitel „Installation / Vorbereitungen / Montageort“).
• Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

Trinkwarmwasserspeicher

• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Trinkwarmwasserspeicher entleeren“ beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
• Der Trinkwarmwasserspeicher steht unter Versorgungsdruck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.
• Die Ablauföffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Mitgeltende Dokumente

Anleitungen des Wärmepumpen-Managers WPM
Bedienungs- und Installationsanleitung der angeschlossenen Wärmepumpe
Bedienungs- und Installationsanleitungen aller weiteren zur Anlage gehörenden Komponenten

1.2 Sicherheitshinweise

1.2.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

1.2.2 Symbole, Art der Gefahr

Symbol		Art der Gefahr
		Verletzung
		Stromschlag
		Verbrennung(Verbrennung, Verbrühung)

1.2.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.3 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

▶ Lesen Sie die Hinweistexte sorgfältig durch.

Symbol
Bedeutung

Sachschaden
(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.4 Hinweise am Gerät

Anschlüsse

Symbol	Bedeutung
	Zulauf / Eintritt	roter Pfeil: warmblauer Pfeil: kaltgrüner Pfeil: neutral
	Auslauf / Austritt	roter Pfeil: warmblauer Pfeil: kaltgrüner Pfeil: neutral
	Trinkwarmwasser
	Zirkulation
	Wärmepumpe
	Heizung

1.5 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in Millimeter.

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur saisonalen Beheizung und Kühlung (7 °C / 12 °C) von Räumen und zur Trinkwasser-Erwärmung.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verbrennung

Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

WARNUNG Verletzung

Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

WARNUNG Verletzung

Betreiben Sie das Gerät aus Sicherheitsgründen nur mit geschlossener Frontverkleidung.

Sachschaden

Bei unterbrochener Spannungsversorgung ist der aktive Frostschutz der Anlage nicht gewährleistet.

Unterbrechen Sie die Spannungsversorgung auch außerhalb der Heizperiode nicht.

Hinweis

Der Trinkwarmwasserspeicher steht unter Versorgungsdruck. Während der Aufheizung tropft das Ausdehnungswasser aus dem Sicherheitsventil.

▶ Tropft nach Beendigung der Aufheizung Wasser, informieren Sie Ihren Fachhandwerker.

2.3 Prüfzeichen

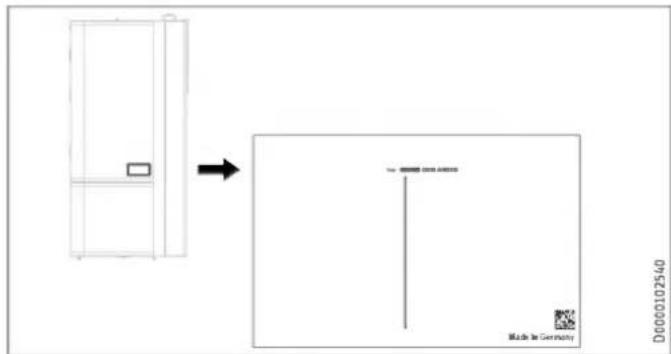

Siehe Typenschild am Gerät.

3. Gerätekompatibilität

Sie können das Gerät in Kombination mit den folgenden Luft-Wasser-Wärmepumpen betreiben:

• HPA-O 05.1-07.1 CS Premium
• HPA-O 7-13 (C)(S) Premium
• WPL-A 05-07 HK 230 Premium
• WPL 15-25 A(C)(S)
• WPL 19-24 I, A

4. Gerätebeschreibung

Der Pufferspeicher und der Trinkwarmwasserspeicher mit Wärmeübertrager sind übereinander angeordnet und können für die Einbringung voneinander getrennt werden.

Das Gerät ist im Kunststoff-Mantel geschäumt und mit einer abnehmbaren Frontverkleidung ausgestattet. Mit der Wärmepumpe wird das Gerät hydraulisch und elektrisch verbunden. Alle hydraulischen Anschlüsse sind nach oben (Heizung) und hinten (Trinkwasser) ausgeführt.

Neben dem Trinkwarmwasserspeicher und dem Pufferspeicher sind weitere Systemkomponenten integriert:

• Wärmepumpen-Manager
• hocheffiziente Umwälzpumpe für einen ungemischten Heizkreis
• 3-2-Wege-Umschaltventil
• Speicherladepumpe

Trinkwarmwasserspeicher

Der Stahlbehälter ist innen mit Spezial-Direktemail und einer Signalanode ausgerüstet. Die Anode mit Verbrauchsanzeige ist ein Schutz des Behälterinneren vor Korrosion.

Das von der Wärmepumpe erwärmte Heizungswasser wird durch einen Wärmeübertrager im Trinkwarmwasserspeicher gepumpt. Der Wärmeübertrager gibt die dabei aufgenommene Wärme an das Trinkwasser ab. Der integrierte Wärmepumpen-Manager steuert die Trinkwasser-Erwärmung auf die gewünschte Temperatur.

Pufferspeicher

Der Stahlbehälter dient der hydraulischen Entkopplung der Volumenströme von Wärmepumpe und Heizkreis. Das von der Wärmepumpe erwärmte Heizungswasser wird durch die Speicherladepumpe in den Pufferspeicher transportiert. Bei Anforderung wird das Heizungswasser mit der integrierten Heizkreis-Umwälzpumpe dem Heizkreis zugeführt.

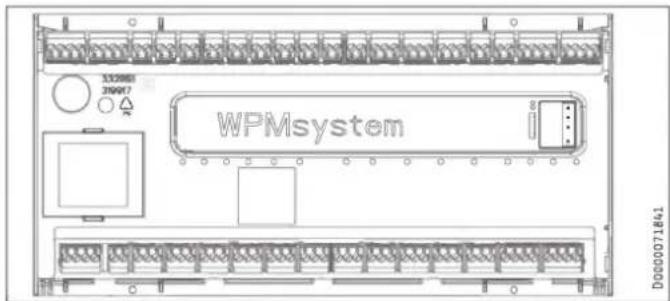

Wärmepumpen-Manager (WPM)

Die Regelung der Anlage erfolgt über den integrierten Wärme-pumpen-Manager.

Hinweis

Der Wärmepumpen-Manager verfügt über eine automatische Sommer/Winter-Umschaltung, sodass Sie die Anlage im Sommer eingeschaltet lassen können.

▶ Beachten Sie die Anleitungen des Wärmepumpen-Managers.

5. Reinigung, Pflege und Wartung

▶ Lassen Sie die elektrische Sicherheit am Gerät und die Funktion der Sicherheitsgruppe regelmäßig von einem Fachhandwerker prüfen.
▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.

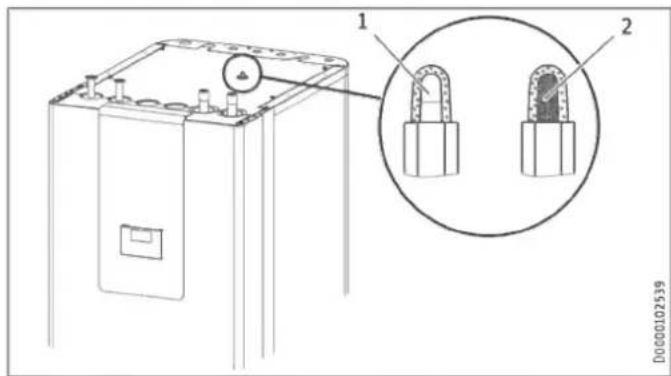

Verbrauchsanzeige Signalanode

Sachschaden

Wenn die Verbrauchsanzeige von der weißen auf eine rote Färbung umgeschlagen ist, lassen Sie die Signalanode von einem Fachhandwerker kontrollieren und ggf. austauschen.

1 weiß = Anode ok
2 rot = Kontrolle vom Fachhandwerker notwendig

6. Problemebehebung

Problem	Ursache	Behebung
Das Wasser wird nicht warm. Die Heizung funktioniert nicht.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.

Wenn Sie die Ursache nicht beheben können, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

7.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

7.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

8. Gerätebeschreibung

8.1 Lieferumfang

Mit dem Gerät werden geliefert:

• 4x Stellfuß
• 1x Außentemperaturfühler AF PT

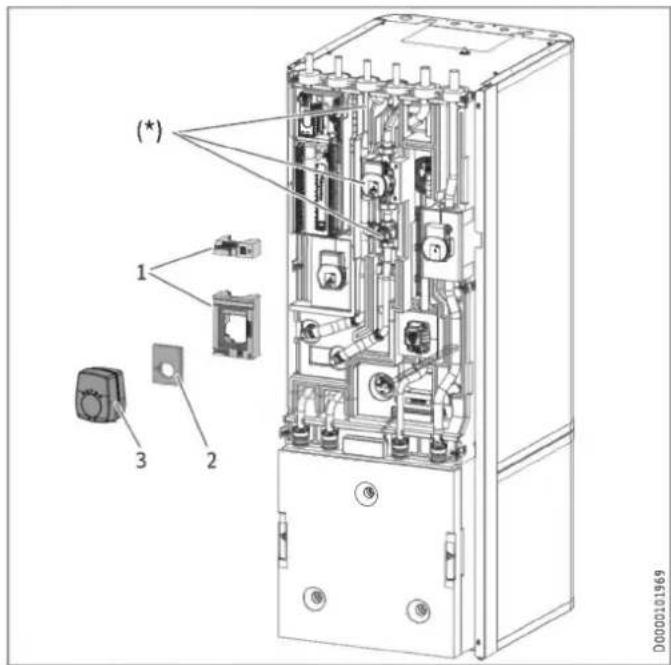

8.2 Zubehör

8.2.1 Notwendiges Zubehör

In Abhängigkeit vom Versorgungsdruck sind Sicherheitsgruppen und Druckminderventile erhältlich. Diese baumustergeprüften Sicherheitsgruppen schützen das Gerät vor unzulässigen Drucküberschreitungen.

Für Flächenkühlung notwendig:

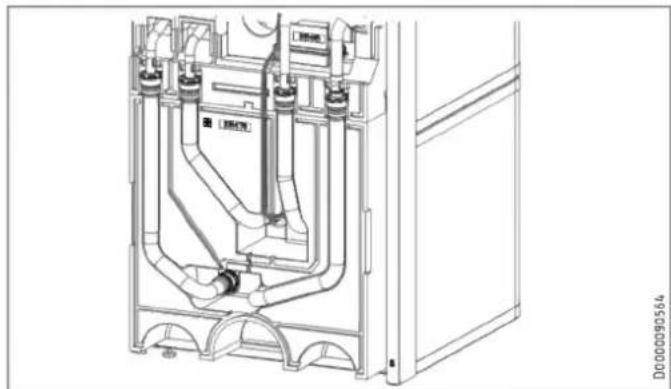

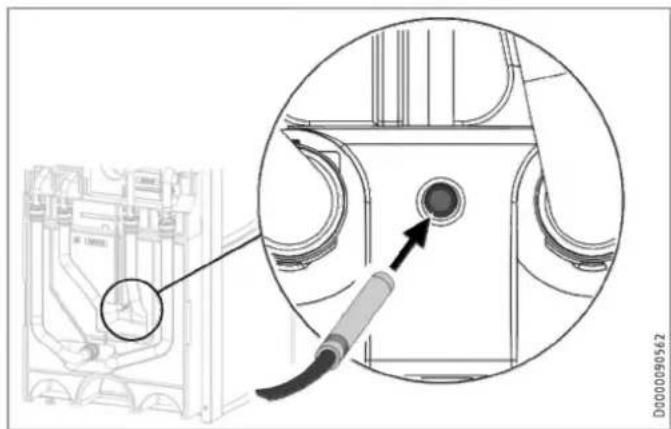

• Temperaturfühler PT1000
• Fernbedienung FET

8.2.2 Weiteres Zubehör

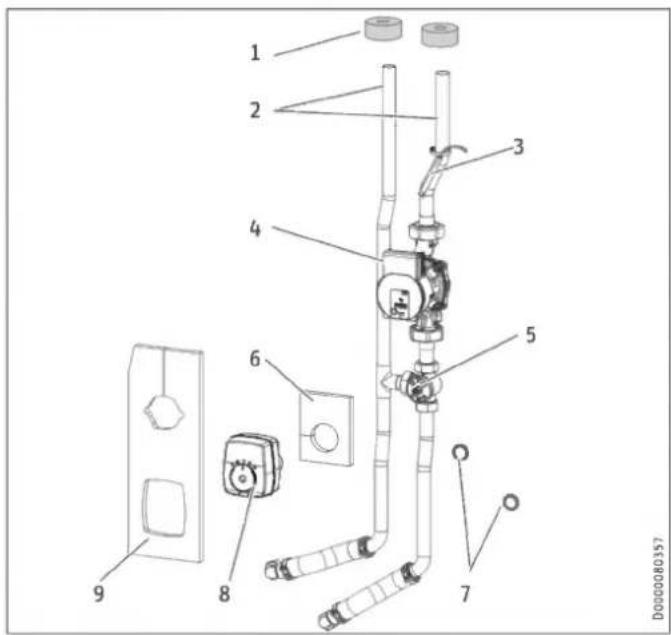

• Pumpenbaugruppe für einen gemischten Heizkreis HSBC 3-HKM
• Rohrbausatz RBS-SBC
• Druckschläuche
• Enthärtungsarmatur HZEA
• Temperaturfühler für Kühlung
• Fernbedienung für den Heizbetrieb
• Sicherheitstemperaturbegrenzer für Fußbodenheizung STB-FB

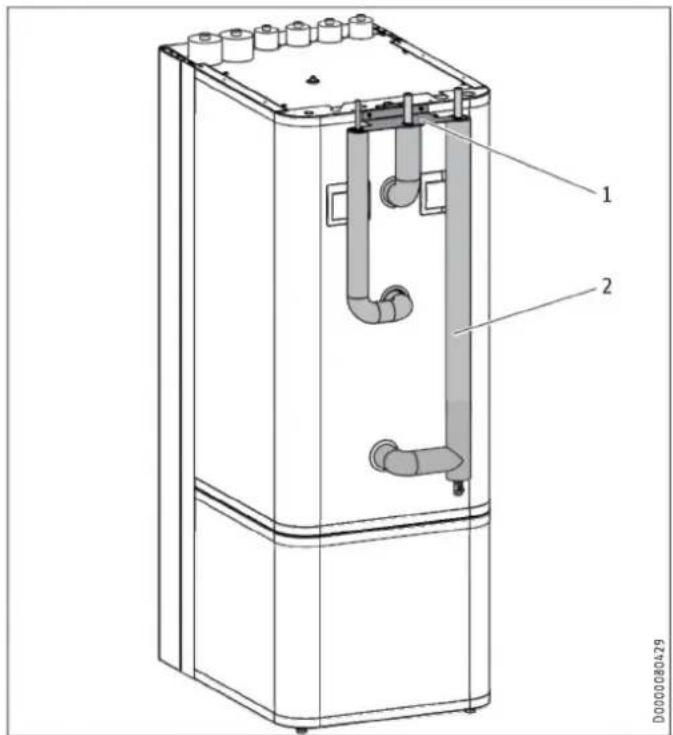

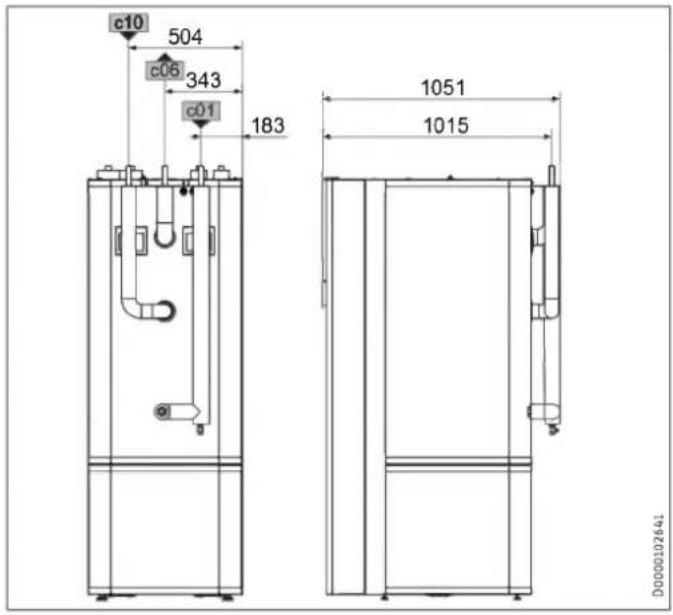

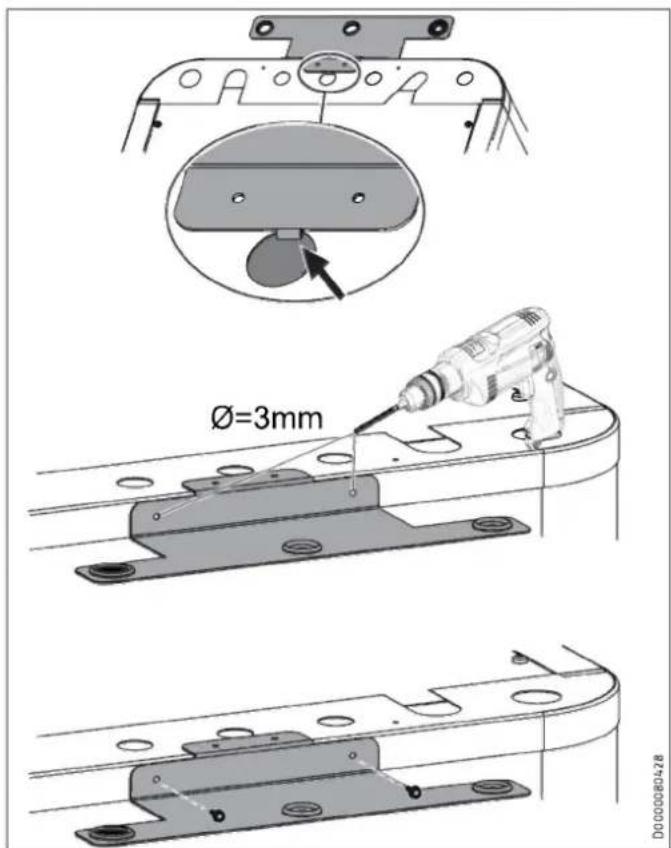

Rohrbausatz RBS-SBC

Die hydraulischen Anschlüsse können mit dem als Zubehör erhältlichen Rohrbausatz RBS-SBC hinter dem Trinkwarmwasserspeicher nach oben geführt werden.

9. Vorbereitungen

9.1 Montageort

Sachschaden

Stellen Sie das Gerät nicht in Feuchträumen auf.

Montieren Sie das Gerät in einem frostfreien und trockenen Raum in der Nähe der Entnahmestelle. Um Leitungsverluste zu reduzieren, halten Sie den Abstand zwischen Gerät und Wärmepumpe gering.

Achten Sie auf eine ausreichende Tragfähigkeit und Ebenheit des Fußbodens (Gewicht siehe Kapitel „Technische Daten / Datentabelle“).

Der Raum darf nicht durch Staub, Gase oder Dämpfe explosionsgefährdet sein.

Wenn Sie das Gerät in einem Heizraum zusammen mit anderen Heizgeräten aufstellen, stellen Sie sicher, dass der Betrieb der anderen Heizgeräte nicht beeinträchtigt wird.

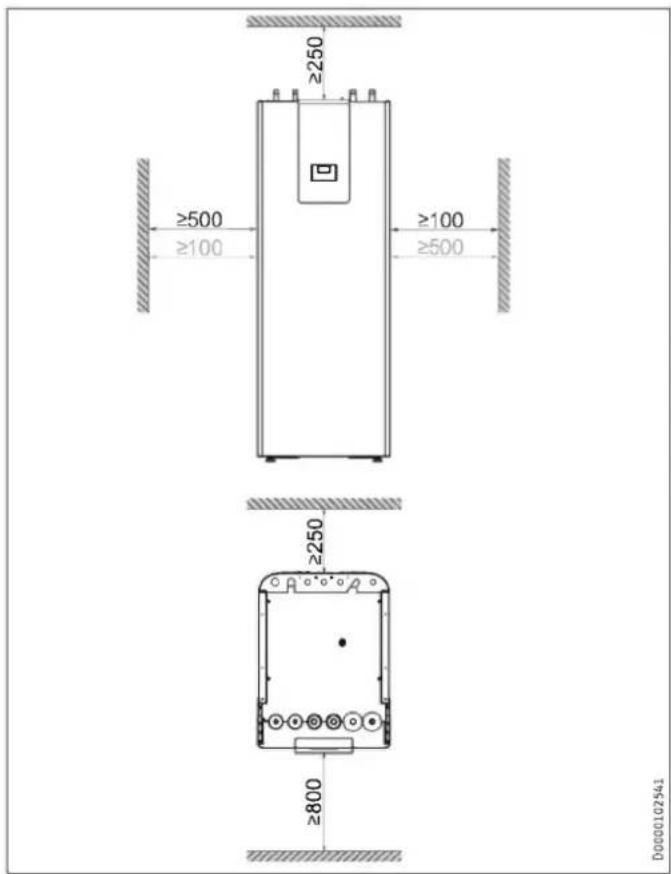

Mindestabstände

≥250 ≥500 ≥100 ≥100 ≥500 ≥250 ≥800 D0000102941

Die seitlichen Mindestabstände können nach rechts oder links getauscht werden.

9.2 Transport und Einbringung

Sachschaden

Lagern und transportieren Sie das Gerät bei Temperaturen von -20 °C bis +60 °C.

Einbringung

▶ Schrauben Sie die 4 Schrauben an der Einwegpalette heraus.

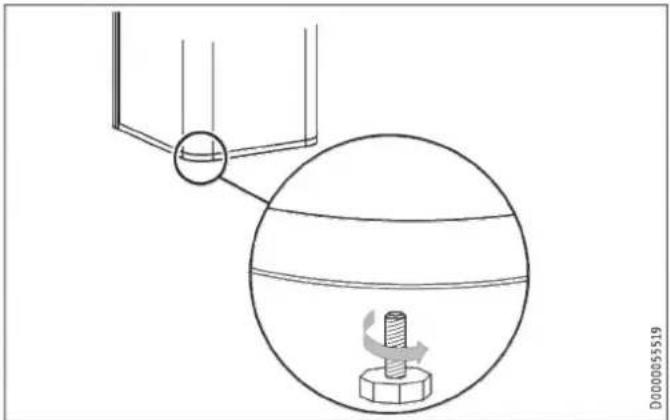

Kippen Sie das Gerät an und schrauben Sie die beiliegenden 4 Stellfüße ein.
Heben Sie das Gerät von der Palette. Nutzen Sie die Griffmulden an der Unter- und Rückseite des Gerätes für besseren Halt beim Transport.

Falls enge Türen oder Gänge die Einbringung behindern, können Sie den oberen vom unteren Geräteteil trennen wie in den folgenden Kapiteln beschrieben.

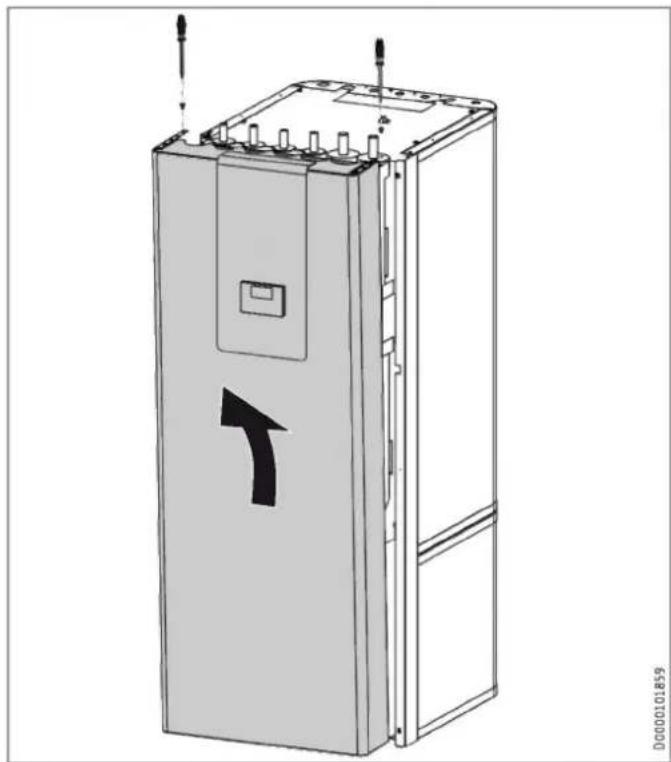

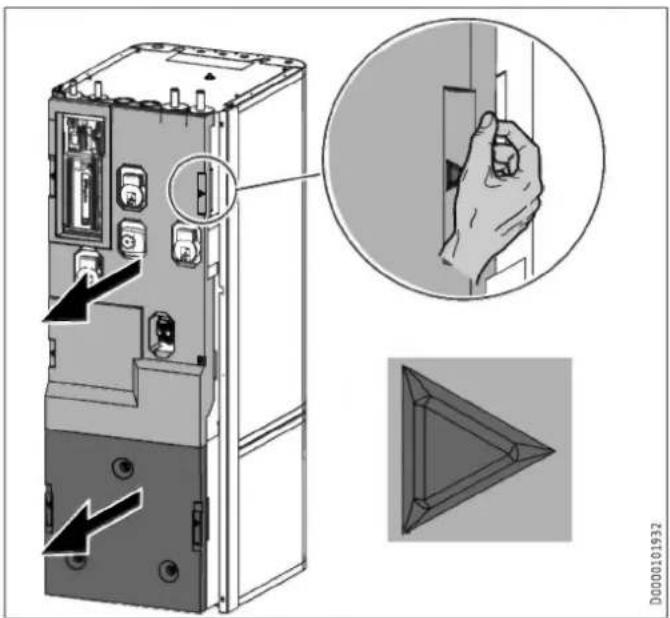

9.2.1 Frontverkleidung demontieren / montieren

Frontverkleidung demontieren

▶ Entfernen Sie die 2 Sicherungsschrauben an der Oberseite der Frontverkleidung.
▶ Haken Sie die Frontverkleidung nach oben aus.
AA01-X1.18: Ziehen Sie bei Bedarf den Anschlussstecker der Bedieneinheit vom Anschluss im Gerät ab. Die Funktionsfähigkeit vom Gerät wird nicht beeinträchtigt. Die Bedienung über die Bedieneinheit ist nicht möglich.
▶ Lösen Sie das Erdungskabel von der Frontverkleidung.

Frontverkleidung montieren

▶ Montieren Sie die Frontverkleidung in umgekehrter Reihenfolge.

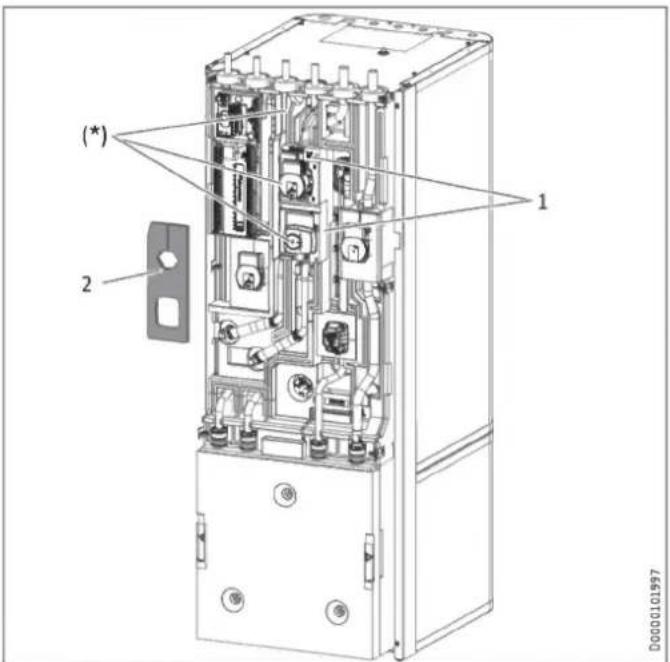

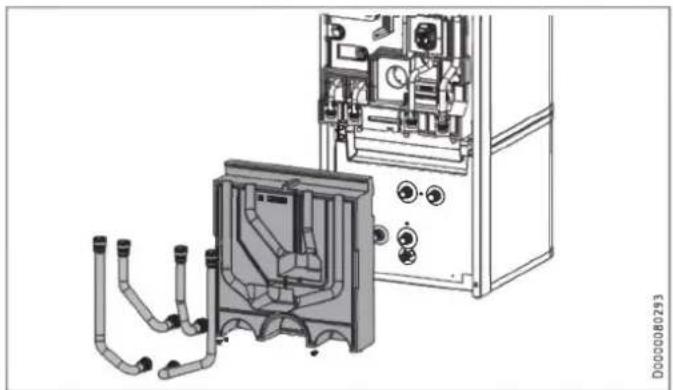

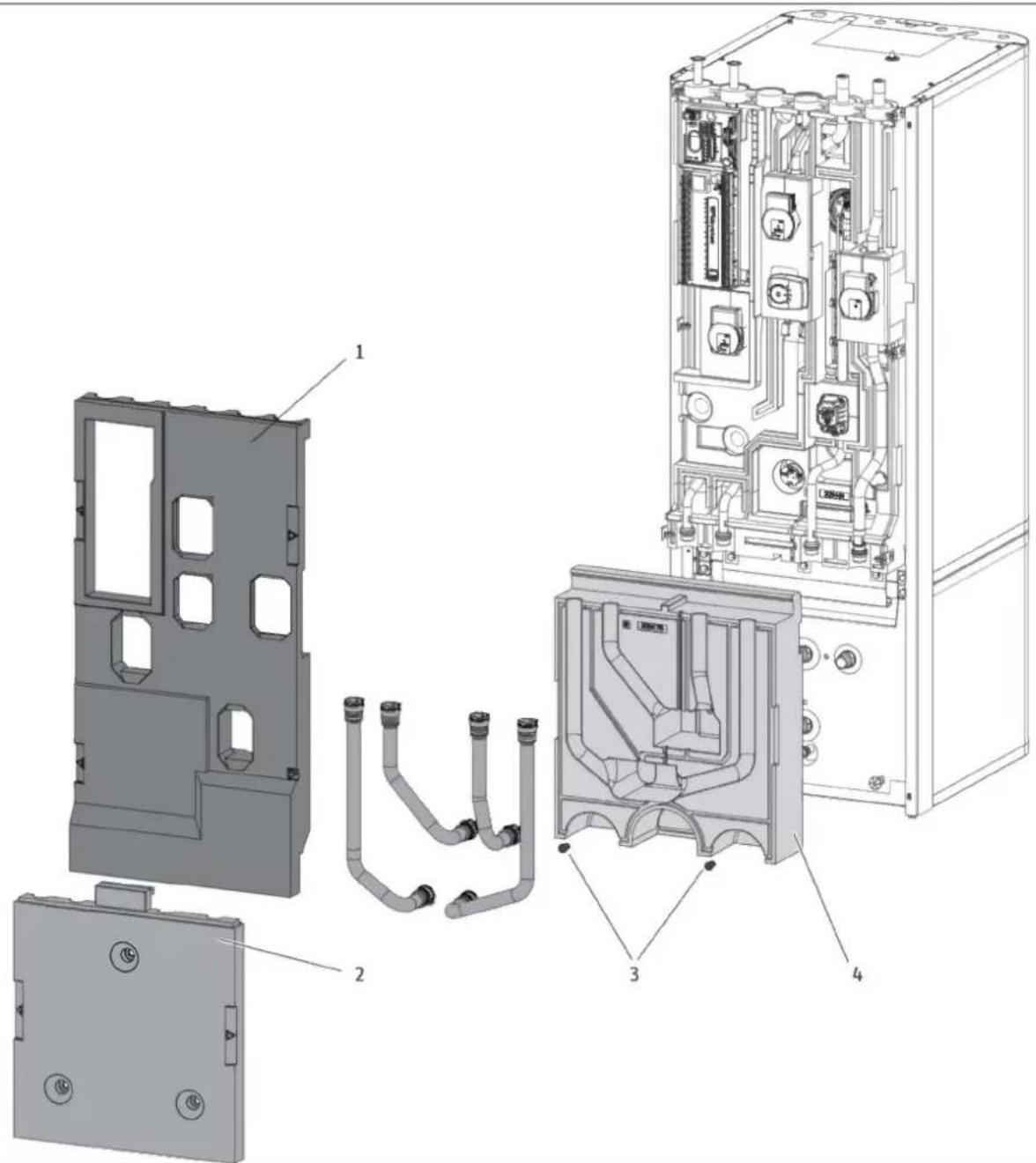

9.2.2 Übersicht Dämmelemente

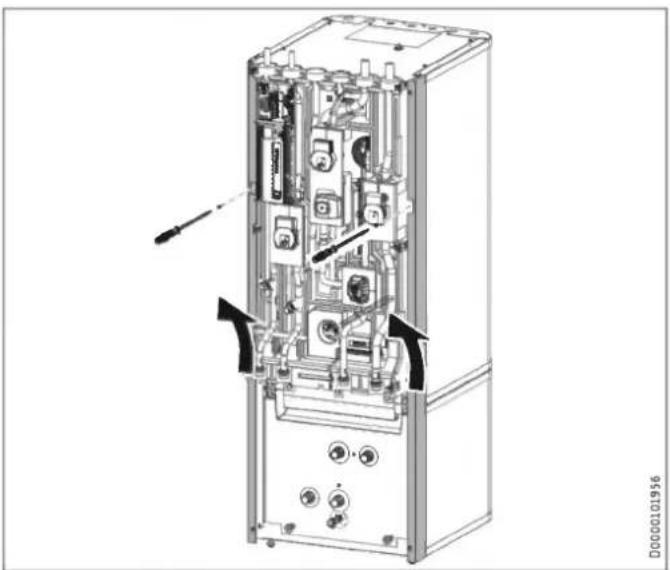

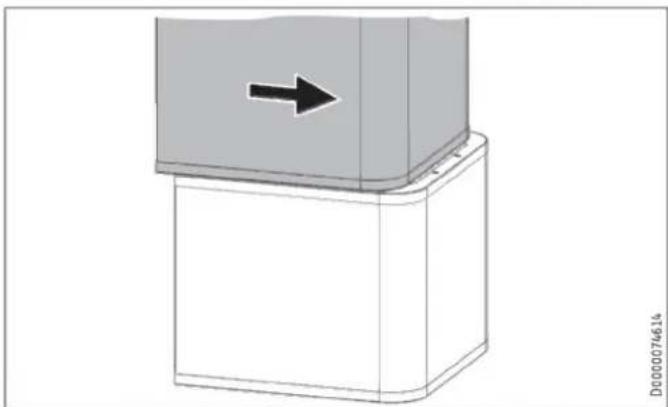

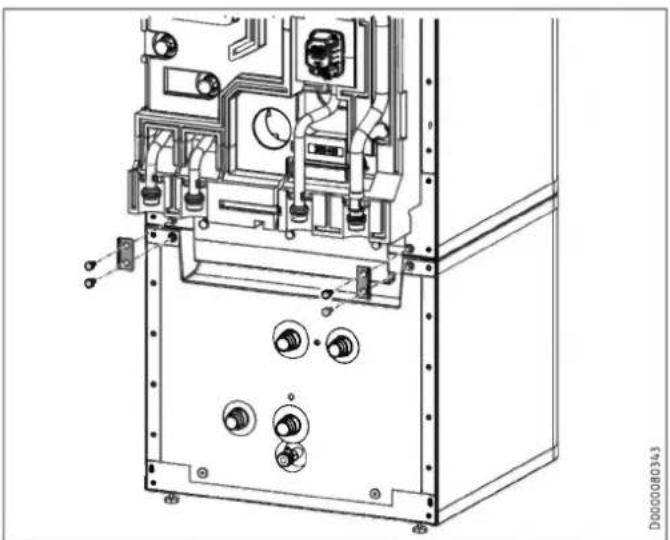

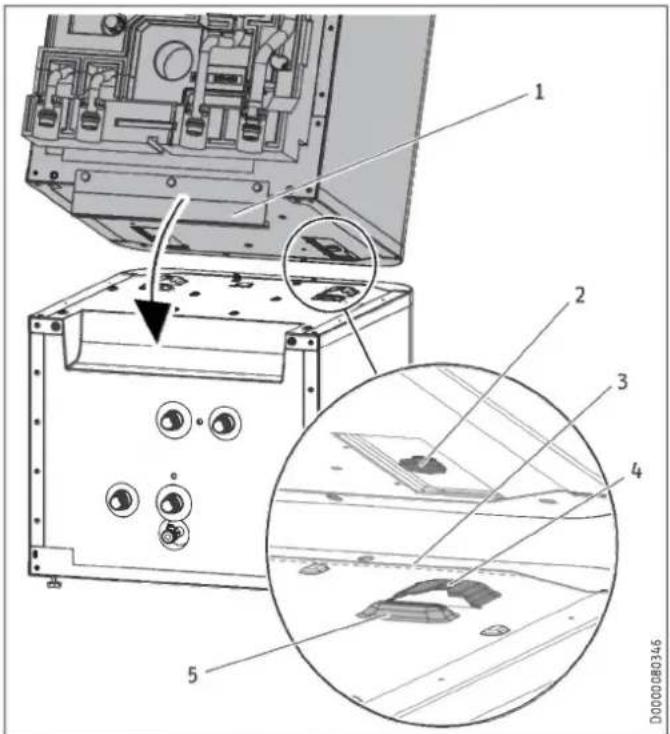

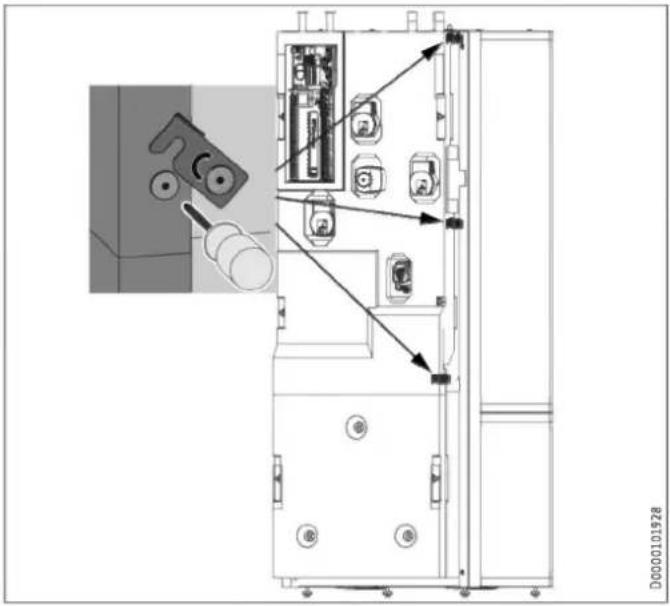

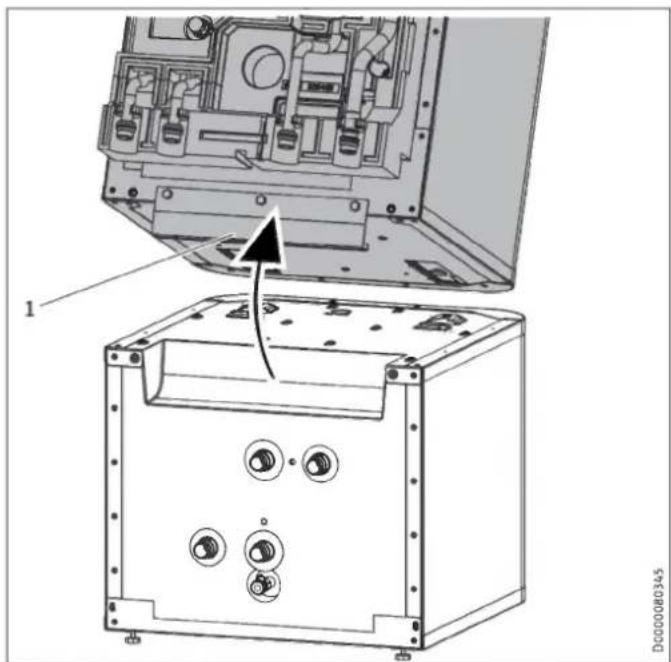

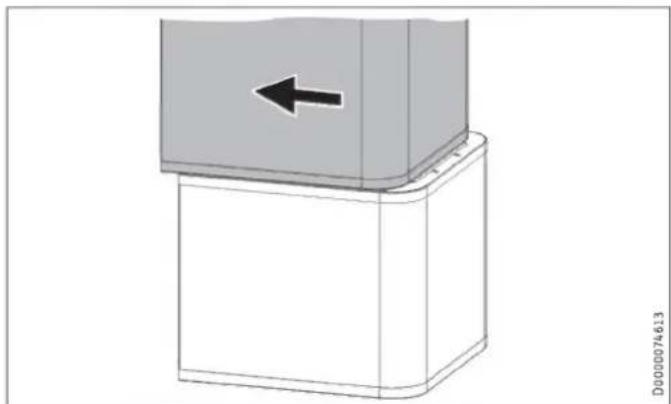

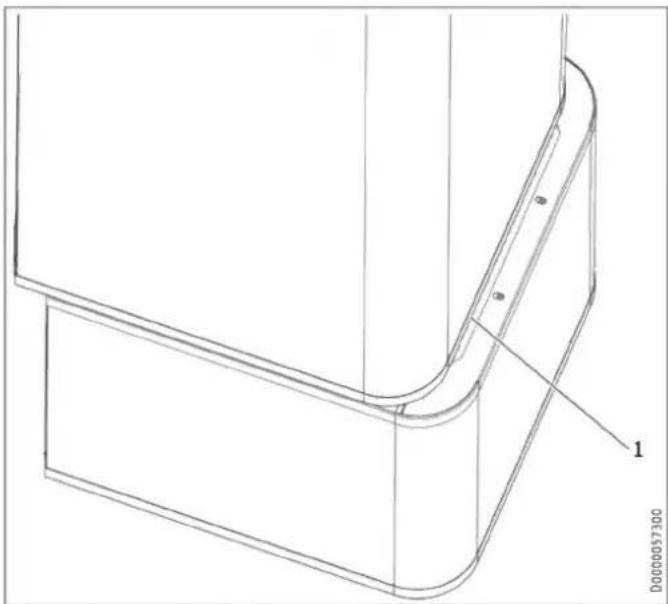

9.2.3 Geräteteile trennen / zusammenfügen

Geräteteile trennen

Sachschaden

Das Herausdrehen der Befestigungsschrauben zerstört die Gewindegänge im Dämmelement.

Zum Öffnen der 3 Befestigungslaschen dürfen die Befestigungsschrauben nur leicht gelöst, jedoch nicht vollständig herausgedreht werden.

Ziehen Sie den „Fühler Heizung“ am Pufferspeicher heraus.

• Lösen Sie das Fühlerkabel aus der Führungsnut im Dämmelement.

Hinweis

Zur vereinfachten Demontage sind die Dämmelemente links- und rechtsseitig mit gekennzeichneten Griffmulden ausgestattet.

Lösen Sie die Steckverbinder der 4 hydraulischen Anschlüsse. Ziehen Sie dazu die Federklemmen mit einem Schraubendreher bis zum Anschlag heraus.
▶ Ziehen Sie die hydraulischen Anschlüsse wie dargestellt ab.

▶ Entnehmen Sie Dämmelement 1.
▶ Entnehmen Sie Dämmelement 2.

▶ Entnehmen Sie die 4 Hydraulikschläuche.
▶ Entnehmen Sie die 2 Dämmstoffschrauben.
▶ Entnehmen Sie Dämmelement 3.

• Lösen Sie die 2 Sicherungsschrauben an den seitlichen Profilleisten.
  ▶ Haken Sie die seitlichen Profilleisten nach oben aus.

▶ Lösen Sie die 4 Schrauben an den Laschen vorn am Gerät.

▶ Ziehen Sie den oberen Geräteteil nach vorn.

1 Griffschiene
Kippen Sie den oberen Geräteteil nach hinten. Nutzen Sie die Griffschiene für besseren Halt.

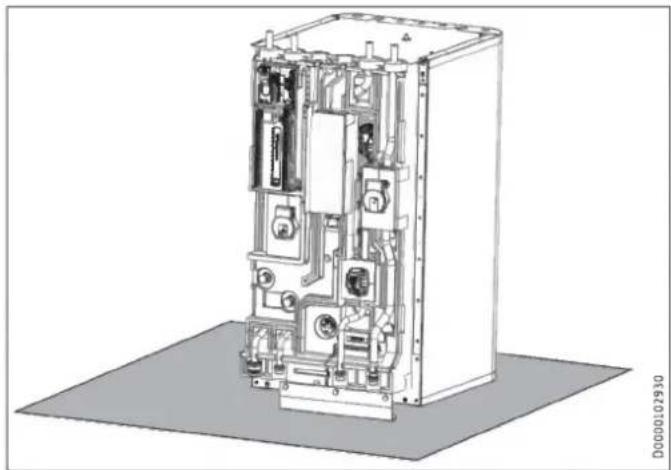

▶ Stellen Sie den oberen Geräteteil auf einer Unterlage ab, um Beschädigungen zu vermeiden.

Geräteteile zusammenfügen

Sachschaden

Um Kondensatbildung zu vermeiden, müssen die Dämmelemente eng und ohne Spalte am Unterteil anliegen.

▶ Achten Sie beim Einsetzen der Dämmelemente darauf, dass die Fügenuten frei sind.

▶ Klopfen Sie die Dämmelemente mit der Hand fest.

Fügen Sie die Geräteteile in umgekehrter Reihenfolge zusammen.

Die Positionierungshilfen und die Markierung durch eine gestrichelte Linie erleichtern das Aufsetzen und Einschieben des oberen Geräteteils in die Führungsnut am unteren Geräteteil:

1 Griffschiene
2 Führungsbolzen
3 gestrichelte Linie (Perforation im Blech)
4 Führungsnut
5 Positionierungshilfe

1 gestrichelte Linie (Perforation im Blech)

▶ Stellen Sie den oberen Geräteteil an der gestrichelten Linie auf den unteren Geräteteil.

▶ Schieben Sie den oberen Geräteteil nach hinten, bis er bündig zum unteren Geräteteil ist. Wenn Sie die Geräteteile korrekt zusammenfügen, ist die Endposition durch Führungsnut und Führungsbolzen vorgegeben.
▶ Befestigen Sie die Laschen vorn am Gerät.
▶ Montieren Sie die seitlichen Profilleisten.
▶ Montieren Sie Dämmelement 3 und die 4 Hydraulikschläuche.
Montieren Sie die Steckverbinder der 4 hydraulischen Anschlüsse. Achten Sie darauf, dass die Federklemmen einrasten.

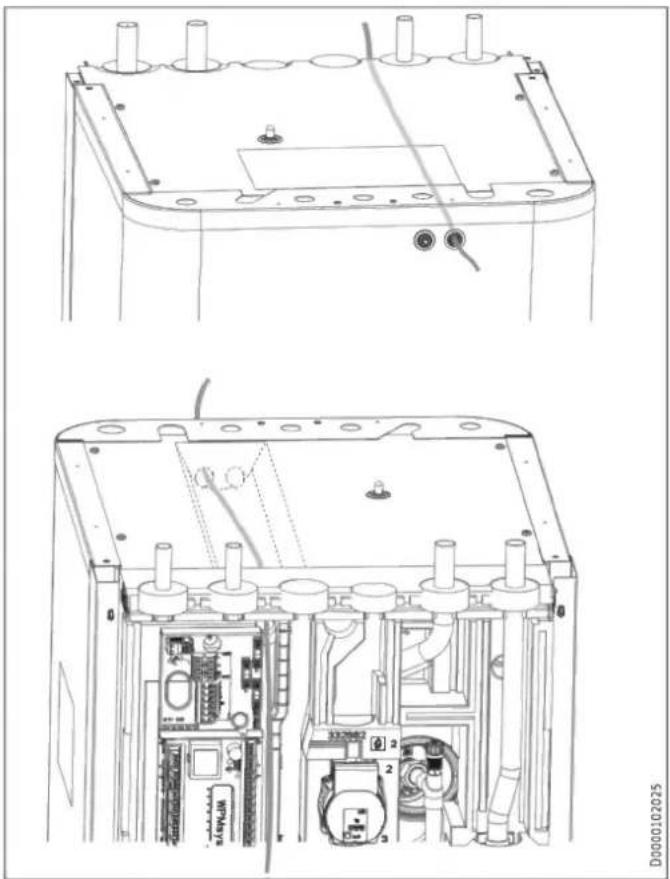

▶ Stecken Sie den „Fühler Heizung“ am Pufferspeicher ein.
▶ Verlegen Sie das Fühlerkabel in der dafür vorgesehenen Führungsnut im Dämmelement.
▶ Montieren Sie Dämmelement 2.
▶ Montieren Sie Dämmelement 1.
▶ Montieren Sie die Frontverkleidung.

10. Montage

10.1 Aufstellung des Gerätes

▶ Halten Sie bei der Aufstellung die Mindestabstände ein (siehe Kapitel „Vorbereitungen / Montageort“).
▶ Mit den Stellfüßen können Sie Bodenunebenheiten ausgleichen.

10.2 Heizwasser-Anschluss

Sachschaden

Die Heizungsanlage, an die das Gerät angeschlossen wird, muss von einem Fachhandwerker nach den in den Planungsunterlagen befindlichen Wasser-Installationsplänen installiert werden.

Sachschaden

Bei Einbau zusätzlicher Absperrventile müssen Sie ein weiteres Sicherheitsventil zugänglich am Wärmeerzeuger oder in seiner unmittelbaren Nähe in der Vorlaufleitung einbauen.

Zwischen Wärmeerzeuger und Sicherheitsventil darf kein Absperrventil vorhanden sein.

Sauerstoffdiffusion

Sachschaden

Vermeiden Sie offene Heizungsanlagen. Verwenden Sie bei Kunststoffrohr-Fußbodenheizungen sauerstoffdiffusionsdichte Rohre.

Bei nicht sauerstoffdiffusionsdichten Kunststoffrohr-Fußbodenheizungen oder offenen Heizungsanlagen kann durch eindiffundierten Sauerstoff an den Stahlteilen der Heizungsanlage Korrosion auftreten (z. B. am Wärmeübertrager des Warmwasserspeichers, an Pufferspeichern, Stahlheizkörpern oder Stahlrohren).

▶ Trennen Sie bei sauerstoffdurchlässigen Heizsystemen das Heizungssystem zwischen Heizkreis und Pufferspeicher.

Sachschaden

Die Korrosionsprodukte (z. B. Rostschlamm) können sich in den Komponenten der Heizungsanlage absetzen und durch Querschnittsverengung Leistungsverluste oder Störabschaltungen bewirken.

Versorgungsleitungen

Hinweis

Je nach Ausführung der Heizungsanlage (Druckverluste) kann die maximal zulässige Leitungslänge zwischen Gerät und Wärmepumpe variieren. Als Richtwert gehen Sie von einer maximalen Leitungslänge von 10 m und einem Leitungsdurchmesser von 22-28 mm aus.

▶ Spülen Sie vor dem Anschließen der Wärmepumpe die Rohrleitungen gründlich durch. Fremdkörper (z. B. Schweißperlen, Rost, Sand, Dichtungsmaterial) beeinträchtigen die Betriebssicherheit des Systems.

Montieren Sie die Heizwasser führenden Rohrleitungen (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).
▶ Schützen Sie die Vorlauf- und Rücklaufleitung durch eine ausreichende Wärmedämmung vor Frost.
▶ Schließen Sie die hydraulischen Anschlüsse flachdichtend an.

Wenn die verfügbare externe Druckdifferenz überschritten wird, können Druckverluste in der Heizungsanlage zu einer verminder- ten Heizleistung führen.

Beachten Sie bei der Auslegung der Rohrleitungen, dass die verfügbare externe Druckdifferenz nicht überschritten wird (siehe Kapitel „Technische Daten / Datentabelle“).

▶ Berücksichtigen Sie bei der Berechnung der Druckverluste die Vor- und Rücklaufleitungen und den Druckverlust der Wärmepumpe. Die Druckverluste müssen durch die verfügbare Druckdifferenz abgedeckt werden.

10.2.1 HSBC 3-HKM (optional)

WARNUNG Stromschlag

Trennen Sie vor Beginn der Arbeiten das Gerät allpolig vom Netzanschluss und entleeren Sie den Heizkreis über den Entleerungshahn am Pufferspeicher.

Zur Erweiterung mit einem gemischten Heizkreis können Sie die als Zubehör erhältliche Pumpenbaugruppe HSBC 3-HKM montieren.

Lieferumfang

1 Rohrdämmung
2 Anschlussrohre (*)
3 Temperaturfühler
4 Heizkreis-Umwälzpumpe (*)
5 3-Wege-Mischer (*)
6 Dämmatte für 3-Wege-Mischer
7 Flachdichtungen
8 Stellmotor für 3-Wege-Mischer (*)
9 Dämmatte für 3-Wege-Mischer und Heizkreis-Umwälzpumpe
(*) Rohrbaugruppe

Vorbereitung

▶ Demontieren Sie die Frontverkleidung und das Dämmelement 1 (siehe Kapitel „Installation / Vorbereitungen / Transport und Einbringung“).

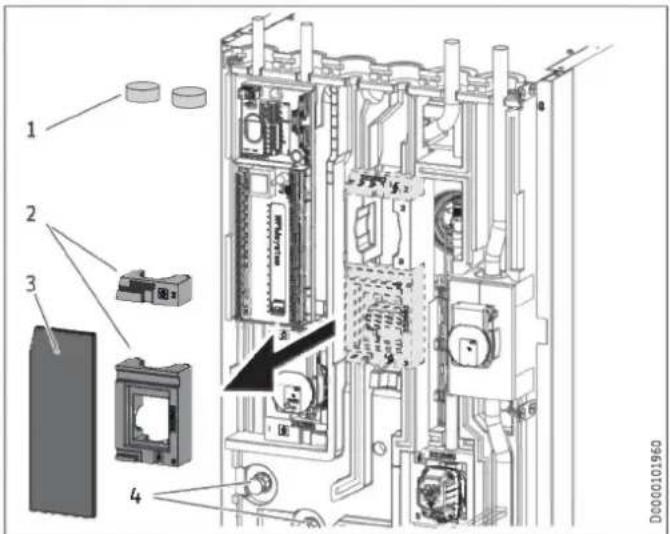

Folgende Komponenten sind HSBC-seitig am Einbauort der Pumpenbaugruppe vormontiert:

1 Dämmstopfen
2 Formteile für 3-Wege-Mischer
3 Dämmatte geschlossen
4 Übergangsnippel mit aufgeschraubten Blindkappen

▶ Entnehmen Sie die Dämmstopfen.
Entnehmen Sie die geschlossene Dämmatte sowie die Formteile für den 3-Wege-Mischer und die Heizkreis-Umwälzpumpe.
▶ Schrauben Sie unter Gegenhalten die Blindkappen von den Übergangsnippeln ab.

Montage

▶ Prüfen Sie die Stellung der Achse des 3-Wege-Mischers.
▶ Passen Sie die Stellung ggf. an.

(*) 1 2 3 D0000101569

(*) Rohrbaugruppe eingesetzt

1 Formteile für 3-Wege-Mischer
2 Dämmatte für 3-Wege-Mischer
3 Stellmotor für 3-Wege-Mischer

▶ Setzen Sie die Rohrbaugruppe ein.
▶ Legen Sie die Flachdichtungen in die Überwurfmuttern der Anschlussrohre ein.
▶ Verschrauben Sie die Überwurfmuttern unter Gegenhalten an den Übergangsnippeln.
▶ Prüfen Sie die Ausrichtung der Rohre und Funktionselemente der Pumpenbaugruppe.
▶ Ziehen Sie alle Verschraubungen nach.
▶ Setzen Sie die Formteile für den 3-Wege-Mischer über dem Mischventilkörper und oberhalb der Pumpe ein.
▶ Legen Sie die Dämmatte für den 3-Wege-Mischer auf den Ventilkörper.

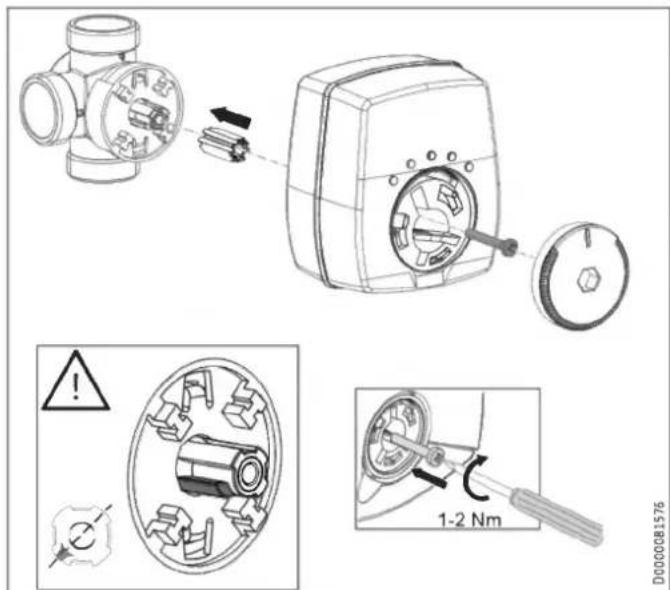

▶ Montieren Sie den Stellmotor für den 3-Wege-Mischer.

Um Kondensatbildung zu vermeiden, verlegen Sie keine Kabel in den Fügenuten der EPP-Teile.

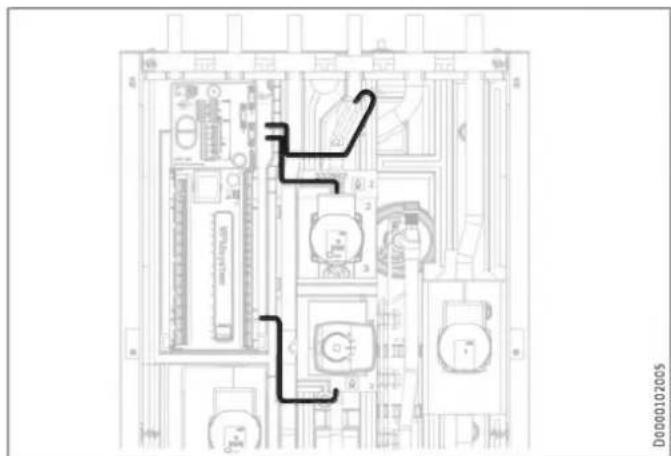

▶ Verlegen Sie das Anschlusskabel der Pumpenbaugruppe wie dargestellt zum Schaltkasten.
▶ Schieben Sie die Rohrdämmung von oben über die Stutzen der Anschlussrohre.

(*) 2 1 00000101997

(*) Rohrbaugruppe eingesetzt
1 Formteile für 3-Wege-Mischer
2 Dämmatte für 3-Wege-Mischer und Heizkreis-Umwälzpumpe
▶ Setzen Sie die HKM-seitige Dämmatte für den 3-Wege-Mischer und die Heizkreis-Umwälzpumpe ein.
▶ Beachten Sie die Einstellungen der Parameter im Menü „EINSTELLUNGEN / HEIZEN / HEIZKREIS 2“ in der beiliegenden Inbetriebnahmeanleitung des Wärmepumpen-Managers.

10.3 Trinkwasser-Anschluss und Sicherheitsgruppe

Sachschaden
Der maximal zulässige Druck darf nicht überschritten werden (siehe Kapitel „Technische Daten / Datentabelle“).

Sachschaden
Das Gerät muss mit Druck-Armaturen betrieben werden.

Kaltwasserleitung

Als Werkstoffe sind feuerverzinkter Stahl, Edelstahl, Kupfer und Kunststoff zugelassen.

Sachschaden
Ein Sicherheitsventil ist erforderlich.

Warmwasserleitung, Zirkulationsleitung

Als Werkstoffe sind Edelstahl, Kupfer und Kunststoff zugelassen.

10.3.1 Trinkwasser-Anschluss und Sicherheitsgruppe

▶ Spülen Sie die Rohrleitungen gut durch.
Montieren Sie die Warmwasser-Auslaufleitung und die Kaltwasser-Zulaufleitung (siehe Kapitel „Technische Daten / Maße und Anschlüsse“). Schließen Sie die hydraulischen Anschlüsse flachdichtend an.
▶ Installieren Sie ein baumustergeprüftes Sicherheitsventil in der Kaltwasser-Zulaufleitung. Beachten Sie dabei, dass Sie in Abhängigkeit von dem Versorgungsdruck evtl. zusätzlich ein Druckminderventil benötigen.
▶ Dimensionieren Sie die Ablaufleitung so, dass bei voll geöffnetem Sicherheitsventil das Wasser ungehindert ablaufen kann.
▶ Die Ablauföffnung des Sicherheitsventils muss zur Atmosphäre geöffnet bleiben.
▶ Verlegen Sie die Ablaufleitung des Sicherheitsventils mit einem stetigen Gefälle zum Abfluss.

10.3.2 RBS-SBC (optional)

WARNUNG Stromschlag
Trennen Sie vor Beginn der Arbeiten das Gerät allpolig vom Netzanschluss und entleeren Sie den Trinkwarmwasserspeicher.

Hinweis
Die nachfolgenden Abbildungen zeigen den Rohrbausatz RBS-SBC (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).

Ø=3mm D0000080428

▶ Haken Sie die Halterung für die Anschlussrohre oben mittig am Gerät ein.
▶ Verwenden Sie die Halterung als Bohrschablone und bohren Sie die Befestigungslöcher vor.
▶ Befestigen Sie die Halterung mit den Schrauben.

1 2 D000080429

1 Halterung
2 gedämmte Anschlussrohre

▶ Montieren Sie die Anschlussrohre nacheinander, je nach Aufstellung des Gerätes links oder rechts beginnend.
▶ Stecken Sie die Anschlussrohre von unten durch die Halterung.
▶ Verschrauben Sie mit den Überwurfmuttern die Anschlüsse am Gerät.
▶ Schließen Sie die Rohrleitungen des Rohrbausatzes an die Hausinstallation an.

10.3.3 Zirkulationsleitung (optional)

Sie können am Anschluss „Zirkulation“ eine Zirkulationsleitung mit externer Zirkulationspumpe anschließen (siehe Kapitel „Technische Daten / Maße und Anschlüsse).

Entfernen Sie die Dichtkappe vom Anschluss „Zirkulation“ (siehe Kapitel „Technische Daten / Maße und Anschlüsse“).
▶ Schließen Sie die Zirkulationsleitung an.

10.4 Anlage befüllen

Sachschaden

Schalten Sie die Anlage vor der Befüllung nicht elektrisch ein.

10.4.1 Wasserbeschaffenheit Heizkreis

Die Heizungsanlage wird mit Trinkwasser befüllt. Damit die Heizungsanlage nicht beschädigt wird, halten Sie die folgenden Grenzwerte ein.

	Einheit	Wert
Wasserhärte	^ dH	≤ 3
pH-Wert		6,5-8,5
Chlorid	mg/l	< 30

Die Wasserhärte und den Chloridwert im Füllwasser können Sie beim zuständigen Trinkwasser-Versorger erfragen.

▶ Beachten Sie die lokalen Anforderungen (z. B. VDI 2035 in Deutschland).

Wir empfehlen das Füllwasser nicht zu entsalzen, da hierdurch eine negative Veränderung des pH-Wertes möglich ist.

▶ Wenn Sie das Füllwasser entsalzen oder der pH-Wert des Füllwassers unter 8,2 liegt, kontrollieren Sie den pH-Wert 8-12 Wochen nach der Installation, nach jedem Nachfüllen und bei der nächsten Wartung.
▶ Versetzen Sie das Füllwasser nicht mit Inhibitoren und Zusatzstoffen.

Zubehör zur Wasserenthärtung

Wenn Sie das Füllwasser enthärten müssen, können Sie das folgende Produkt verwenden.

• Heizungs-Enthärtungsarmatur HZEA
• Ersatzpatrone HZEN
• Kontrollieren Sie diese Grenzwerte 8-12 Wochen nach der Inbetriebnahme, nach jedem Nachfüllen sowie bei der jährlichen Anlagenwartung erneut.

Gerät in wenig bewohnten Gebäuden

Im regulären Betrieb sind die Verbindungsleitungen und die Anlage durch den Einfrierschutz des Gerätes geschützt.

Wenn das Gerät längere Zeit von der Stromversorgung getrennt ist (Außerbetriebnahme, länger andauernder Stromausfall), entleeren Sie das Gerät wasserseitig. Andernfalls ist das Gerät nicht vor Frost geschützt.

Wenn bei Anlagen ein Stromausfall nicht erkannt werden kann (z. B. bei längerer Abwesenheit in einem Ferienhaus), können Sie folgende Schutzmaßnahme ergreifen.

▶ Versetzen Sie das Füllwasser mit Ethylenglykol in geeigneter Konzentration (20-40 Vol.-%). Beachten Sie die Angaben auf dem Frostschutzmittel. Verwenden Sie nur von uns freigegebene Frostschutzmittel.
▶ Beachten Sie, dass Frostschutzmittel die Dichte und Viskosität des Füllwassers ändern.

MEG 10 Wärmeträgerflüssigkeit als Konzentrat auf Ethylenglykolbasis

MEG 30 Wärmeträgerflüssigkeit als Konzentrat auf Ethylenglykolbasis

10.4.2 Heizungsanlage befüllen

Sachschaden

Restbestände von Glykol in den Schläuchen können zu einer Versauerung des Heizwassers führen. Korrosion und Fehlfunktionen können die Folge sein.

▶ Verwenden Sie separate Schläuche für Glykol und Heizwasser.

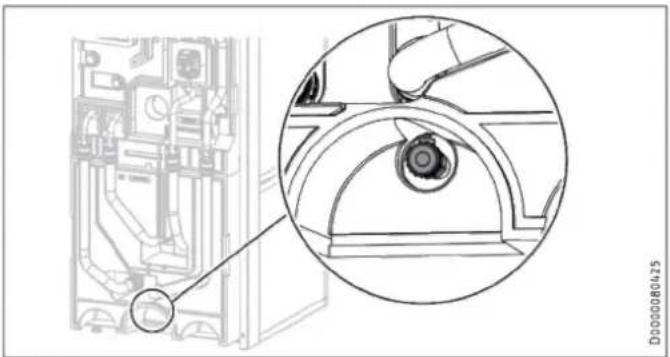

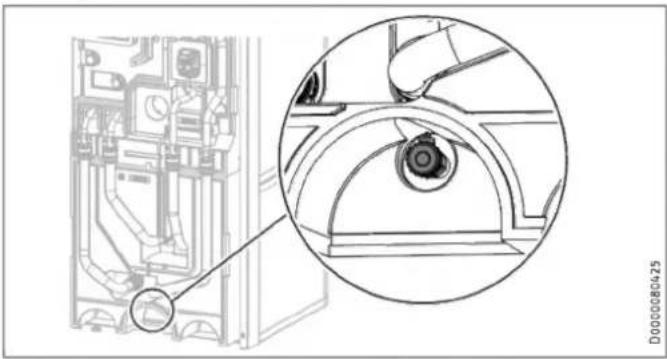

▶ Befüllen Sie die Heizungsanlage über das Entleerungsventil.
▶ Entlüften Sie das Rohrleitungssystem.

10.4.3 Trinkwarmwasserspeicher befüllen

▶ Befüllen Sie den Trinkwarmwasserspeicher über den Anschluss „Kaltwasser Zulauf“.
▶ Öffnen Sie alle nachgeschalteten Entnahmeventile so lange, bis das Gerät gefüllt und das Leitungsnetz luftfrei ist.
▶ Stellen Sie die Durchflussmenge ein. Beachten Sie dabei, die maximal zulässige Durchflussmenge bei voll geöffneter Armatur (siehe Kapitel „Technische Daten / Datentabelle“). Reduzieren Sie ggf. die Durchflussmenge an der Drossel der Sicherheitsgruppe.
▶ Führen Sie eine Dichtheitskontrolle durch.
▶ Prüfen Sie das Sicherheitsventil.

1 Entlüftungsventil
2 Entlüftungsschlauch
3 Schlauchbefestigung

• Lösen Sie den Entlüftungsschlauch aus der Schlauchbefestigung.
  ▶ Hängen Sie das freie Ende des Entlüftungsschlauchs in ein Auffanggefäß.
  ▶ Öffnen Sie zum Entlüften das Entlüftungsventil.

▶ Schließen Sie nach dem Entlüften das Entlüftungsventil.
▶ Befestigen Sie den Entlüftungsschlauch.

11. Elektrischer Anschluss

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

Trennen Sie vor allen Arbeiten das Gerät allpolig vom Netzanschluss.

Sachschaden

Sichern Sie die beiden Stromkreise für das Gerät und die Steuerung getrennt ab.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

Hinweis

Es können Ableitströme bis 5 mA auftreten.

Der Anschluss an das Stromnetz ist nur als fester Anschluss erlaubt.

▶ Installieren Sie eine Sicherheitsvorrichtung, mit der das Gerät über eine Trennstrecke von 3 mm vom Stromnetz getrennt werden kann. Sicherheitsvorrichtungen sind z. B. Schütze, LS-Schalter, Sicherungen.

Der Anschlusskasten des Gerätes befindet sich hinter der Frontverkleidung (siehe Kapitel „Vorbereitungen / Transport und Einbringung / Frontverkleidung demontieren / montieren“).

▶ Führen Sie alle Netzanschluss- und Fühlerleitungen durch die Kabeldurchführung in das Gerät hinein.
▶ Schließen Sie die Netzanschluss- und Fühlerleitungen entsprechend den folgenden Angaben an.

Sie müssen entsprechend der Absicherung folgende Leitungsquerschnitte installieren:

Absicherung	Zuordnung	Leitungsquerschnitt
B 16 A	Steuerung	1,5 mm^2

11.1 Steuerspannung

BDY-540 XD03.1 N L N 5 6 D00001C2038

Klemme	Steuerspannung
XD03.1	NetzanschlussL, N, PE
	Netzeingang EVUL'

▶ Wenn kein Rundsteuerempfänger eingebunden wird, installieren Sie eine Brücke zwischen L und L'.

11.2 Sicherheitskleinspannung

332851 319917 BT06 BT13 BT20 D0000102042

Klemme		Sicherheitskleinspannung
AA01-X1.1		Wärmepumpe
AA01-X1.3		Außenfühler
AA01-X1.4	BT06	Temperaturfühler Wärmepumpe Pufferspeicher
AA01-X1.6	BT13	Temperaturfühler Wärmepumpe Vorlauf Heizkreis 2 (Zubehör HSBC 3-HKM)
AA01-X1.8	BT20	Temperaturfühler Warmwasserspeicher

Ansteuerung WPM über PWM-Signal

▶ Beachten Sie die Angaben in der Inbetriebnahmeanleitung des Wärmepumpen-Managers WPM.

11.3 Anschlussbelegung Wärmepumpen-Manager

WARNUNG Stromschlag

An die Kleinspannungsanschlüsse des Gerätes dürfen nur Komponenten angeschlossen werden, die mit Sicherheitskleinspannung (SELV) arbeiten und eine sichere Trennung zur Netzspannung sicherstellen.

Durch Anschluss anderer Komponenten können Teile des Gerätes und angeschlossene Komponenten unter Netzspannung stehen.

▶ Verwenden Sie nur von uns zugelassene Komponenten.

WPMsystem D0000071841

Sicherheitskleinspannung

X1.1CAN A	+	+	CAN (Anschluss für Wärmepumpe und Wärmepumpen-Erweiterung WPE)
	-	-
	L	L
	H	H
X1.2CAN B	+	+	CAN (Anschluss für Fernbedienung FET und Internet Service Gateway ISG)
	-	-
	L	L
	H	H
X1.3	Signal	1	Außenfühler
	Masse	2
X1.4	Signal	1	Pufferfühler (Heizkreisfühler 1)
	Masse	2
X1.5	Signal	1	Vorlauffühler
	Masse	2
X1.6	Signal	1	Heizkreisfühler 2
	Masse	2
X1.7	Signal	1	Heizkreisfühler 3
	Masse	2
X1.8	Signal	1	Warmwasserspeicher Fühler
	Masse	2
X1.9	Signal	1	Quellenfühler
	Masse	2
X1.10	Signal	1	2. Wärmeerzeuger (2.WE)
	Masse	2
X1.11	Signal	1	VL Kühlen
	Masse	2
X1.12	Signal	1	Zirkulationsfühler
	Masse	2
X1.13	Signal	1	Fernbedienung FE7 / Telefonfernschalter / Heizkurvenoptimierung / SG Ready
	Masse	2
	Signal	3
X1.14	ungeregelt 12 V	+	Analogeingang 0...10 V
	Eingang	IN
	GND
X1.15	ungeregelt 12 V	+	Analogeingang 0...10 V
	Eingang	IN
	GND
X1.16	Signal	1	PWM Ausgang 1
	Masse	2
X1.17	Signal	1	PWM Ausgang 2
	Masse	2

Sicherheitskleinspannung

X1.18	+	+	CAN (Anschluss für Bedieneinheit)
CAN B	-	-
	L	L
	H	H
X1.19	+	+	CAN (Anschluss für Wärmepumpe und Wärmepumpen-Erweiterung WPE)
CAN A	-	-
	L	L
	H	H

Netzspannung

X2.1	L	L	Stromversorgung
	L	L
	N	N
	PE
X2.2	L' (EVU Eingang)L* (Pumpen L)	L'L* (Pumpen L)	L' (EVU Eingang)L* (Pumpen L)
X2.3	L	L	Heizkreispumpe 1
	N	N
	PE	PE
X2.4	L	L	Heizkreispumpe 2
	N	N
	PE	PE
X2.5	L	L	Heizkreispumpe 3
	N	N
	PE	PE
X2.6	L	L	Pufferladepumpe 1
	N	N
	PE	PE
X2.7	L	L	Pufferladepumpe 2
	N	N
	PE	PE
X2.8	L	L	Warmwasserladepumpe
	N	N
	PE	PE
X2.9	L	L	Quellenpumpe / Abtauen
	N	N
	PE	PE
X2.10	L	L	Störausgang
	N	N
	PE	PE
X2.11	L	L	Zirkulationspumpe / 2.WE Warm-wasser
	N	N
	PE	PE
X2.12	L	L	2.WE Heizung
	N	N
	PE	PE
X2.13	L	L	Kühlen
	N	N
	PE	PE
X2.14	Mischer AUF	▲	Mischer Heizkreis 2(X2.14.1 Mischer AUF
	N	N
	PE	PE	X2.14.2 Mischer ZU)
	Mischer ZU	▼
X2.15	Mischer AUF	▲	Mischer Heizkreis 3(X2.15.1 Mischer AUF
	N	N
	PE	PE	X2.15.2 Mischer ZU)
	Mischer ZU	▼

Hinweis

Bei jedem Fehler am Gerät schaltet der Ausgang X2.10 ein 230 V-Signal.

Bei temporären Fehlern schaltet der Ausgang für eine bestimmte Zeit das Signal durch.

Bei Fehlern, die zu einer dauerhaften Abschaltung des Gerätes führen, schaltet der Ausgang dauerhaft durch.

11.4 Zubehör

11.4.1 HSBC 3-HKM (optional)

Klemme	Sicherheitskleinspannung
AA01-X1.6		BT13	Temperaturfühler WP Vorlauf Heißkreis 2
Klemme	Netzspannung
AA01-X2.4	L, N, PE	MA11	Motor Pumpe Heizkreis
AA01-X2.14	L, L, N	MA19	Motor Mischerventil Heizkreis 2

▶ Schließen Sie die Komponenten elektrisch an.

11.4.2 Sicherheitstemperaturbegrenzer für Fußbodenheizung STB-FB (optional)

▶ X2.1 (L), X2.2 (L*): Entfernen Sie die Brücke.
▶ X2.1 (L), X2.2 (L*): Schließen Sie den Sicherheitstemperaturbegrenzer an die Klemmen an.

11.5 Fühlermontage

11.5.1 Außentemperaturfühler AF PT

Beachten Sie für die Installation des Außentemperaturfühlers die Inbetriebnahmeanleitung des Wärmepumpen-Managers (siehe Kapitel „Anschluss externer Komponenten“).

11.5.2 Temperaturfühler bei Flächenkühlung (optional)

Bei Flächenkühlung ist die Montage eines als Zubehör erhältlichen Temperaturfühlers notwendig.

▶ Demontieren Sie die Frontverkleidung (siehe Kapitel „Vorbereitungen / Transport und Einbringung / Frontverkleidung demontieren / montieren).

D000090542

▶ Stecken Sie den Temperaturfühler in die Fühlerhülse „Fühler WP Kühlen optional“.

▶ Verlegen Sie das Fühlerkabel in der dafür vorgesehenen Führungsnut im Dämmelement.
▶ Schließen Sie den Temperaturfühler an die entsprechende Klemme am WPM an (siehe Kapitel „Elektrischer Anschluss / Anschlussbelegung Wärmepumpen-Manager“).

11.6 Fernbedienung

▶ Beachten Sie für die Installation der Fernbedienung die Inbetriebnahmeanleitung des Wärmepumpen-Managers (siehe Kapitel „Anschluss externer Komponenten“).

12. Inbetriebnahme

Für die Inbetriebnahme können Sie die kostenpflichtige Unterstützung unseres Kundendienstes anfordern.

Wenn Sie das Gerät gewerblich einsetzen, beachten Sie bei der Inbetriebnahme ggf. die Festlegungen der Betriebssicherheitsverordnung. Weitere Auskünfte hierzu erteilt die zuständige Überwachungsstelle (in Deutschland z. B. TÜV).

12.1 Kontrollen vor Inbetriebnahme des Wärmepumpen-Managers

Sachschaden

Bei Fußbodenheizungen beachten Sie die maximale Systemtemperatur.

▶ Prüfen Sie, ob die Heizungsanlage mit dem korrekten Druck befüllt ist und der Schnellentlüfter geschlossen ist.
▶ Prüfen Sie, ob der Außenfühler richtig platziert und angeschlossen ist.
▶ Prüfen Sie, ob der Netzanschluss fachgerecht ausgeführt ist.
▶ Prüfen Sie, ob die Signalleitung zur Wärmepumpe (BUS-Leitung) richtig angeschlossen ist.

12.2 Inbetriebnahme des Wärmepumpen-Managers

Führen Sie die Inbetriebnahme des Wärmepumpen-Managers und alle Einstellungen entsprechend der Inbetriebnahmeanleitung des Wärmepumpen-Managers durch.

Hinweis

Die notwendigen Einstellungen am Wärmepumpen-Manager sind durch eine SD-Karte voreingestellt.

▶ Wenn der Wärmepumpen-Manager ausgetauscht werden musste, führen Sie die folgenden Einstellungen durch.

Voraussetzung: Der Wärmepumpen-Manager hat die Wärmepumpe erkannt.

▶ Öffnen Sie das Menü und geben Sie den Code ein.

Parameter	Code
ANSICHT (EINSTELLUNGEN)	1 0 0 0

▶ Stellen Sie die Parameter ein.

Parameter	Einstellung
WARMWASSERBETRIEB (EINSTELLUNGEN / WARMWAS-SER / GRUNDEINSTELLUNG)	PARALLELBE-TRIEB
FUNKTION (INBETRIEBNAHME / I/O KONFIGURATION / AUSGANG X1.16)	PWM 100%...0%
PUMPE (INBETRIEBNAHME / I/O KONFIGURATION / AUSGANG X1.16)	HEIZUNG LADE-PUMPENREGE-LUNG

Einstellung bei einphasigem Betrieb

Hinweis

Bei einphasigem Anschluss müssen Sie den Wärmepumpen-Manager für die Wärmemengenberechnung wie folgt einstellen.

▶ Stellen Sie die Parameter ein.

Parameter	Einstellung
ANZAHL STUFEN (EINSTELLUNGEN / HEIZEN / ELEKTRISCHE NACHERWÄRMUNG)	2

Einstellung für Flächenkühlung

Sachschaden

Kondensation durch Taupunktunterschreitung kann zu einem Sachschaden führen. Das Gerät ist deshalb ausschließlich für Flächenkühlung zugelassen.

▶ Beachten Sie für die Einstellungen der Flächenkühlung die Angaben in der Inbetriebnahmeanleitung des Wärmepumpen-Managers.

13. Einstellungen

13.1 Umwälzpumpen Wilo-Para .../Sc

▶ Stellen Sie je nach Heizverteilsystem die Betriebsart der Pumpe ein.

Leuchtanzeigen (LEDs)

	Meldeanzeige:LED leuchtet grün im NormalbetriebLED leuchtet/blinkt bei Störung
	Anzeige der gewählten Regelungsart p-v , p-c und Konstantdrehzahl
	Anzeige der gewählten Kennlinie (I, II, III) innerhalb der Regelungsart
	Anzeigekombinationen der LEDs während der Entlüftungsfunktion, manuellem Neustart und Tastensperre

Bedientaste

Drücken

Regelungsart auswählen

Auswahl der Kennlinie (I, II, III) innerhalb der Regelungsart

Lang drücken

Entlüftungsfunktion aktivieren (3 Sekunden drücken) Manueller Neustart (5 Sekunden drücken)

Tasten sperren/entsperren (8 Sekunden drücken)

Regelungsarten und Funktionen

Differenzdruck variabel p-v (I, II, III)	Empfehlung bei Zweirohr-Heizungssystemen mit Heizkörpern zur Reduzierung der Fließgeräusche an Thermostatventilen
	Die Pumpe reduziert die Förderhöhe bei sinkendem Volumenstrom im Rohrleitungsnetz auf die Hälfte.Einsparung von elektrischer Energie durch Anpassung der Förderhöhe an den Volumenstrombedarf und geringere Fließgeschwindigkeiten.Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
Differenzdruck konstant p-c (I, II, III)	Empfehlung bei Fußbodenheizungen oder bei groß dimensionierten Rohrleitungen oder allen Anwendungen ohne veränderliche Rohrnetzkennlinie (z. B. Speicherladepumpen) sowie Einrohr-Heizungssysteme mit Heizkörpern
	Die Regelung hält die eingestellte Förderhöhe konstant, unabhängig vom geförderten Volumenstrom.Drei vordefinierte Kennlinien (I, II, III) zur Auswahl.
Konstant-Drehzahl(I, II, III)	Empfehlung bei Anlagen mit unveränderlichem Anlagenwiderstand, die einen konstanten Volumenstrom erfordern.
	Die Pumpe läuft in drei vorgegebenen Festdrehzahlstufen (I, II, III).
	HinweisWerkseinstellung: Konstant-Drehzahl, Kennlinie III

Entlüften

Anlage sachgerecht füllen und entlüftenWenn die Pumpe nicht selbsttätig entlüftet:Entlüftungsfunktion über die Bedientaste aktivieren,3 Sekunden drücken, dann loslassen.Entlüftungsfunktion startet (Dauer 10 Minuten).Die oberen und unteren LED-Reihen blinken abwechselnd im Sekundentakt.Zum Abbrechen die Bedientaste 3 Sekunden drücken.

HinweisNach dem Entlüften zeigt die LED-Anzeige die zuvor eingestellten Werte der Pumpe.

Regelungsarten einstellen

Regelungsart auswählen	Die LED-Auswahl der Regelungsarten und der dazugehörigen Kennlinien erfolgt im Uhrzeigersinn.
	Bedientaste kurz (ca. 1 Sekunde) drücken.LEDs zeigen die jeweils eingestellte Regelungsart und Kennlinie an (siehe folgende Tabelle).

Bedien-taste	LED-Anzeige	Regelungsart	Kennlinie
1x		Konstant-Drehzahl	II
2x		Konstant-Drehzahl	I
3x		Differenzdruck variabel Δp-v	III
4x		Differenzdruck variabel Δp-v	II
5x		Differenzdruck variabel Δp-v	I
6x		Differenzdruck konstant Δp-c	III
7x		Differenzdruck konstant Δp-c	II
8x		Differenzdruck konstant Δp-c	I
*9x		Konstant-Drehzahl	III

(*) Mit dem 9. Tastendruck ist die Grundeinstellung (Konstant-Drehzahl, Kennlinie III) wieder erreicht.

14. Übergabe des Gerätes

▶ Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin.
▶ Übergeben Sie diese Anleitung.

15. Außerbetriebnahme

Sachschaden

Beachten Sie die Temperatureinsatzgrenzen und die Mindestumlaufmenge auf der Wärmenutzungsseite (siehe Kapitel „Technische Daten / Datentabelle“).

Sachschaden

Entleeren Sie bei vollständig ausgeschalteter Wärme-pumpe und Frostgefahr die Anlage (siehe Kapitel „Wartung / Trinkwarmwasserspeicher entleeren“).

▶ Wenn Sie die Anlage außer Betrieb nehmen, stellen Sie den Wärmepumpen-Manager auf Bereitschaft, damit die Sicherheitsfunktionen zum Schutz der Anlage (z. B. Frostschutz) aktiv bleiben.

16. Wartung

WARNUNG Stromschlag

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag

Trennen Sie vor allen Arbeiten das Gerät allpolig von der Netzspannung.

Pufferspeicher entleeren

▶ Entleeren Sie den Pufferspeicher über das Entleerungsventil.

Trinkwarmwasserspeicher entleeren

VORSICHT Verbrennung

Beim Entleeren kann heißes Wasser austreten.

▶ Schließen Sie das Absperrventil in der Kaltwasser-Zulaufleitung.
▶ Öffnen Sie die Warmwasserventile aller Entnahmestellen.
Entleeren Sie den Trinkwarmwasserspeicher über den Anschluss „Kaltwasser Zulauf“.

Trinkwarmwasserspeicher reinigen und entkalken

Sachschaden

Verwenden Sie keine Entkalkungspumpe und keine Entkalkungsmittel für die Reinigung des Speichers.

▶ Reinigen Sie das Gerät über den Revisionsflansch.

Anzugsdrehmoment der Flanschschrauben siehe Kapitel „Technische Daten / Maße und Anschlüsse“.

Signalanode austauschen

▶ Tauschen Sie die Signalanode aus, wenn sie verbraucht ist.

17. Technische Daten

17.1 Maße und Anschlüsse

e01 e02 d02 d01 1904 1848 10-20

928 771 1326 577

686 450 b01 343 c06 c10 1590 1360 c01 820

A A 93 193 493 593

D0000102170

				HSBC 300 cool
b01	Durchführung elektr. Leitungen
c01	Kaltwasser Zulauf	Außengewinde		G 1
c06	Warmwasser Auslauf	Außengewinde		G 1
c10	Zirkulation	Außengewinde		G 1/2
d01	WP Vorlauf	Durchmesser	mm	28
d02	WP Rücklauf	Durchmesser	mm	28
e01	Heizung Vorlauf	Durchmesser	mm	22
e02	Heizung Rücklauf	Durchmesser	mm	22

Weitere Maße und Anschlüsse

I18 h16 h17 I01 h08 h53 D0000102171

				HSBC 300 cool
h08	Fühler WP Kühlen optional	Durchmesser	mm	9,5
h16	Fühler Warmwasser	Durchmesser	mm	9,5
h17	Fühler Warmwasser optional	Durchmesser	mm	9,5
h53	Fühler Heizung	Durchmesser	mm	9,5
i01	Flansch	Außendurchmesser	mm	140
		Anzugsdrehmoment	Nm	45
i18	Schutzanode	Innengewinde		G 1 1/4

17.1.1 Zubehör

HSBC 3-HKM

393 e30 e31 293 771 Doc00102640

				HSBC 3-HKM
e30	Heizung Vorlauf gemischt	Durchmesser	mm	22
e31	Heizung Rücklauf gemischt	Durchmesser	mm	22

RBS-SBC

c10 504 c06 343 c01 183 1051 1015 D0000102641

				RBS-SBC
c01	Kaltwasser Zulauf	Durchmesser	mm	22
c06	Warmwasser Auslauf	Durchmesser	mm	22
c10	Zirkulation	Durchmesser	mm	12

17.2 Elektroschaltplan

D0000093952

AA01 (WPM) CAN A CAN B X1.19 X1.18 X1.17 X1.16 X1.15 X1.14 X1.13 X1.12 X1.11 X1.10 X1.9 X1.8 X1.7 X1.6 X1.5 X1.4 X1.3 X1.2 CAN B CAN A BU (com.) BN (PWM IN) BT08 BT20 BT13 BT06 BT30 BUS X27 AA06 3 2 1 H 2 L 3 = - 4 = +12V X14 AA13 4 3 2 H 2 L 3 = - 4 = +12V

AA01		Wärmepumpen-Manager WPM	AA01	X2.14	Stecker Mischer Heizkreis 2 (X2.14.1 Mischer AUF/X2.14.2 Mischer ZU)
AA06		Bedieneinheit
BT06		Temperaturfühler WP Pufferspeicher	AA01	X2.15	Stecker Mischer Heizkreis 3 (X2.15.1 Mischer AUF/X2.15.2 Mischer Zu)
BT08		Temperaturfühler WP Kühlen
BT13		Temperaturfühler WP Vorlauf HK2 (Zubehör HSBC 3-HKM)	AA06	X27	Klemme Bedieneinheit
			AA07	X60	Stecker Temperaturfühler WP-Vorlauf BT01
BT20		Temperaturfühler Warmwasserspeicher	AA07	X61	Stecker Temperaturfühler WP-Rücklauf BT02
BT30		Temperaturfühler Außentemperatur (h51)	AA07	X62	nicht belegt - Stecker Temperaturfühler WP-Rücklauf
MA10		Motor Pumpe Heizkreis
MA11		Motor Pumpe WP Heizkreis 2 (Zubehör HSBC 3-HKM)	AA07	X63	nicht belegt - Stecker Temperaturfühler Warmwasserspeicher intern
MA14		Motor Pufferladepumpe	AA07	X64	Stecker Temperatur und Volumenstrom Heizkreis BF01
MA15		Motor Umschaltventil Heizung-WW
MA19		Motor Mischerventil Heizkreis 2 (Zubehör HSBC 3-HKM)	AA07	X65	nicht belegt
			AA07	X66	Rast 2,5 Stecker (Druck Heizungsanlage) BP01
KF17		Relais Umschaltventil Wärmequelle	AA07	X67	nicht belegt
XD03.1		Anschlussklemme Steuerspannung	AA07	X68	Stecker Ansteuerung Motor Umschaltventil Heizen / Warmwasser
XD06.1		Anschlussklemme Beheizung (Zubehör HSBC 3-HE)	AA07	X69	nicht belegt
XD06.2		Anschlussklemme Beheizung (Zubehör HSBC 3-HE)	AA07	X70	Stecker Ansteuerung Pumpe Heizkreis PWM/1-10 V
XE01		Erdungsklemme Netz	AA07	X71	nicht belegt
AA01		Sicherheitskleinspannung	AA07	X72	Stecker CAN-Bus
AA01	X1.1	Stecker CAN A (Anschluss WP)	AA13		Fernbedienung (FET)
AA01	X1.2	Stecker CAN B (Anschluss FET/ISG)	AA13	X14	Stecker WPM Fernbedienung
AA01	X1.3	Stecker Außentemperaturfühler	AA16		Internet Service Gateway ISG
AA01	X1.4	Stecker Puffertemperaturfühler BT06
AA01	X1.5	Stecker Vorlauftemperaturfühler
AA01	X1.6	Stecker Heizkreistemperaturfühler 2
AA01	X1.7	Stecker Heizkreistemperaturfühler 3
AA01	X1.8	Stecker Warmwasserspeicher Fühler BT20
AA01	X1.9	Stecker Quellenfühler
AA01	X1.10	Stecker 2. Wärmeerzeuger
AA01	X1.11	Stecker Vorlauf Kühlen
AA01	X1.12	Stecker Zirkulationsfühler
AA01	X1.13	Stecker Fernbedienung FE7
AA01	X1.14	Stecker Analogeingang 0..10V
AA01	X1.15	Stecker Analogeingang 0..10V
AA01	X1.16	Stecker PWM Ausgang 1
AA01	X1.17	Stecker PWM Ausgang 2
AA01	X1.18	Stecker CAN B (Anschluss FET/ISG)
AA01	X1.19	Stecker CAN A (MFG)
AA01		Steuerspannung
AA01	X2.1	Stecker Stromversorgung
AA01	X2.2	Stecker EVU-Kontakt
AA01	X2.3	Stecker Heizkreispumpe 1
AA01	X2.4	Stecker Heizkreispumpe 2
AA01	X2.5	Stecker Heizkreispumpe 3
AA01	X2.6	Stecker Pufferladepumpe 1
AA01	X2.7	Stecker Pufferladepumpe 2
AA01	X2.8	Stecker Warmwasserladepumpe
AA01	X2.9	Stecker Quellenpumpe/Abtauen
AA01	X2.10	Stecker Störausgang
AA01	X2.11	Stecker Zirkulationspumpe / 2. Wärmeerzeuger Warmwasser
AA01	X2.12	Stecker 2. Wärmeerzeuger Heizung
AA01	X2.13	Stecker Kühlen

17.3 Installationsbeispiel

17.4 Angaben zum Energieverbrauch

Produktdatenblatt: Warmwasserspeicher nach Verordnung (EU) Nr. 812/2013/ (S.I. 2019 Nr. 539 / Programm 2)

	HSBC 300 cool
		203801
Hersteller	—	STIEBEL ELTRON
Modellkennung des Lieferanten	—	HSBC 300 cool
Energieeffizienzklasse	—	B
Warmhalteverluste S	W	61
Speichervolumen V	I	291

17.5 Datentabelle

		HSBC300cool
		203801
Hydraulische Daten
Nenninhalt Trinkwarmwasserspeicher	l	270
Nenninhalt Pufferspeicher	l	100
Fläche Wärmeübertrager	m^2	3,20
Inhalt Wärmeübertrager	l	21
Externe verfügbare Druckdifferenz Umwälzpumpe Wärme-pumpe bei 1,0 m^3/h	hPa	656
Externe verfügbare Druckdifferenz Umwälzpumpe Wärme-pumpe bei 1,5 m^3/h	hPa	527
Externe verfügbare Druckdifferenz Umwälzpumpe Wärme-pumpe bei 2,0 m^3/h	hPa	210
Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 1 bei 1,0 m^3/h	hPa	725
Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 1 bei 1,5 m^3/h	hPa	663
Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 1 bei 2,0 m^3/h	hPa	444
Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 2 (optional) bei 1,0 m^3/h	hPa	665
Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 2 (optional) bei 1,5 m^3/h	hPa	518
Externe verfügbare Druckdifferenz Umwälzpumpe Heizkreis 2 (optional) bei 2,0 m^3/h	hPa	189

		HSBC300cool
Einsatzgrenzen
Max. zulässiger Druck Trinkwarmwasserspeicher	MPa	1,00
Prüfdruck Trinkwarmwasserspeicher	MPa	1,50
Max. Durchflussmenge	l/min	25
Max. zulässiger Druck Pufferspeicher	MPa	0,30
Prüfdruck Pufferspeicher	MPa	0,45
Max. zulässige Temperatur	°C	85
Max. zulässige Temperatur primärseitig	°C	75
Leistungsaufnahmen
Leistungsaufnahme Ladepumpe max.	W	60
Leistungsaufnahme Umwälzpumpe heizungsseitig max.	W	60
Energetische Daten
Bereitschaftsenergieverbrauch/ 24 h bei 65 °C	kWh	1,50
Energieeffizienzklasse		B
Elektrische Daten
Nennspannung Steuerung	V	230
Phasen Steuerung		1/N/PE
Absicherung Steuerung	A	1 x B 16
Frequenz	Hz	50
Ausführungen
Schutzart (IP)		IP20
Dimensionen
Höhe	mm	1918
Breite	mm	680
Tiefe	mm	910
Kippmaß	mm	2123
Gewichte
Gewicht Oberteil	kg	176
Gewicht Unterteil	kg	56
Gewicht gefüllt	kg	641
Gewicht leer	kg	250

Weitere Daten

		HSBC 300 cool
		203801
Maximale Aufstellhöhe	m	2000

17.5.1 Zubehör

Rohrbausatz RBS-SBC

		RBS-SBC238827
Anschlüsse
Anschluss Kaltwasser	mm	22
Anschluss Warmwasser	mm	22
Anschluss Zirkulation	mm	12
Ausführungen
Geeignet für		...SBC 300 cool/plus, 300 L cool/plus, STI-D 270

Pumpenbaugruppe HSBC 3-HKM

		HSBC 3-HKM
		238825
Anschlüsse
Anschluss Heizkreis	mm	22

▶ Wenn auf dem Gerät eine durchgestrichene Mülltonne abgebildet ist, bringen Sie das Gerät zur Wiederverwendung und Verwertung zu den kommunalen Sammelstellen oder Rücknahmestellen des Handels.

Dieses Dokument besteht aus recyclebarem Papier.

▶ Entsorgen Sie das Dokument nach dem Lebenszyklus des Gerätes gemäß den nationalen Vorschriften.

Entsorgung innerhalb Deutschlands

Überlassen Sie die Transportverpackung dem beim Fachhandwerk bzw. Fachhandel von uns eingerichteten Rücknahme- und Entsorgungssystem.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme (z. B. die kommunale Sammlung „gelbe Säcke“ / „gelbe Tonne“) in Deutschland.
▶ Geräte aus privaten Haushalten, die unter das Elektro- und Elektronikgerätegesetz (ElektroG) fallen, können Sie kostenlos bei kommunalen Sammelstellen oder Rücknahmestellen des Handels abgeben.
▶ Geben Sie Batterien an den Handel oder an von öffentlich-rechtlichen Entsorgungsträgern eingerichteten Rückgabestellen (z. B. Schadstoffmobile und Recyclinghöfe) zurück.

Entsorgung außerhalb Deutschlands

▶ Entsorgen Sie die Geräte und Materialien nach den örtlich geltenden Vorschriften und Gesetzen.

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an: 05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG – Kundendienst – Dr.-Stiebel-Str. 33, 37603 Holzminden E-Mail: [e-mail] Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantieerklärung und Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Endkunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern des Endkunden sind durch unsere Garantie nicht berührt. Die Inanspruchnahme dieser gesetzlichen Gewährleistungsrechte ist unentgeltlich. Diese Rechte werden durch unsere Garantie nicht eingeschränkt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Auf Ersatzteile wird über die gesetzliche Gewährleistung hinaus keine Garantie gegeben.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemaßer Einstellung, Einregulierung, Bedienung, Verwendung oder unsachgemäßem Betrieb auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Der freie Zugang zu dem Gerät muss durch den Endkunden sichergestellt werden. Solange eine ausreichende Zugänglichkeit (Einhaltung der Mindestabstände gemäß Bedienungs- und Installationsanleitung) zu dem Gerät nicht gegeben ist, sind wir zur Erbringung der Garantieleistung nicht verpflichtet. Etwaige Mehrkosten, die durch den Gerätestandort oder eine schlechte Zugänglichkeit des Gerätes bedingt sind bzw. verursacht werden, sind von der Garantie nicht umfasst.

Unfrei eingesendete Geräte werden von uns nicht angenommen, es sei denn, wir haben der unfreien Einsendung ausdrücklich zugestimmt.

Die Garantieleistung umfasst die Prüfung, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten; bei steckerfertigen Geräten behalten wir uns jedoch vor, stattdessen auf unsere Kosten ein Ersatzgerät zu versenden.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere Gewalt oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt. Diese Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme solcher gesetzlichen Rechte ist unentgeltlich.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt. Solche gesetzlichen Rechte werden durch unsere Garantie nicht eingeschränkt. Die Inanspruchnahme dieser gesetzlichen Rechte ist unentgeltlich.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Garantiegeber

Stiebel Eltron GmbH & Co. KG Dr.-Stiebel-Str. 33, 37603 Holzminden

SPECIAL INFORMATION

OPERATION

17.2 Elektrisch schakelschema 114

15. Buitendienststelling

Materièle schade

VOORZICHTIG verbranding

17. Technische gegevens

17.2 Elektrisch schakelschema

D0000093952

AA01 (WPM) CAN A CAN B X1.19 X1.18 X1.17 X1.16 X1.15 X1.14 X1.13 X1.12 X1.11 X1.10 X1.9 X1.8 X1.7 X1.6 X1.5 X1.4 X1.3 CAN B CAN A BU (com) BN (PWM IN) BT08 BT20 BT13 BT06 BT30 BUS X27 AA06 3 2 1 H 2 L 3 - - 4 +12V 3 2 1 H 2 L 3 - - 4 +12V X14 AA13 1 H 2 L 3 - - 4 +12V

D0000093952

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden | Germany

[e-mail] | www.stiebel-eltron.com
