BEDIENUNGSANLEITUNG DEM STIEBEL ELTRON

BEDIENUNG UND INSTALLATION

OPERATION AND INSTALLATION

UTILISATION ET INSTALLATION

BEDIENING EN INSTALLATIE

OBSLUHA A INSTALACE

Elektronisch geregelter Mini-Durchlauferhitzer | Electronically controlled mini instantaneous water heater | Mini chauffe-eau instantané à régulation électronique | Elektronisch geregelde mini-doorstromer | Elektronicky regulovaný malý prútokový ohřivač vody

1. Allgemeine Hinweise 4
2. Sicherheit 6
3. Gerätebeschreibung 7
4. Einstellungen 8
5. Reinigung, Pflege und Wartung 8
6. Problembehebung 9
7. Produktregistrierung 9

INSTALLATION

1. Sicherheit 10
2. Gerätebeschreibung 10
3. Vorbereitungen 11
4. Montage 12
5. Inbetriebnahme 16
6. Außerbetriebnahme 19
7. Störungsbehebung 19
8. Wartung 21
9. Technische Daten 22

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

PRODUKT REGISTRIEREN

Schnelle Hilfe im Servicefall
Einfach den QR-Code scanners oder

• Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  Die Armatur kann während des Betriebs eine Temperatur bis zu 55^ annehmen. Bei Auslauftemperaturen großer 43^ besteht Verbrühungsgefahr.

• Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
  Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

• Das Gerät muss dauerhaft an eine feste Verdraughtung angeschlossen werden, Ausnahme DEM 3.
• Das Gerät muss an den Schutzleiter ange-schlossen werden.
  Das Netzanschlusskabelarf bei Beschadigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.
• Befestigen Sie das Gerät wie in Kapitel „Installation / Montage" beschrieben.
• Beachten Sie den maximalen zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle").

BEDIENUNG

Allgemeine Hinweise

• Der spezifische Wasserwiderstand des Wasserversorgungsnetzesarf nicht underschritten werden (siehe Kapitel „Installation/Technische Daten /Datentabelle").
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise" und „Bedienung"richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation" richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitschinweise

1.1.1 Aufbau von Sicherheitschinweisen

SIGNALWORT Art der Gefahr

Hier stehen möglich Folgen bei Nichtbeachtung des Sicherheitschinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

BEDIENUNG

Allgemeine Hinweise

1.1.2 Symbole, Art der Gefahr

Symbol	Art der Gefahr
	Verletzung
	Stromschlag
	Verbrennung (Verbrennung, Verbrührung)

1.1.3 Signalworte

SIGNALWORT	Bedeutung
GEFAHR	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.
WARNUNG	Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.
VORSICHT	Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. ▶ Lesen Sie die Hinweistexte sorgfältig durch.

Symbol	Bedeutung
!	Sachschaden (Geräte-, Folge-, Umweltschaden)
	Geräteentsorgung

• Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschreiben.

1.3 Maßeinheiten

Hinweis Wenn nicht anders angegeben, sind alle Maße in Milli- meter.

BEDIENUNG

Sicherheit

2. Sicherheit

2.1 Bestimmungsgemäß Verwendung

Das Gerät dient zur Erwärung von Trinkwasser oder zur Nacherwärung von vorgewärtem Wasser. Das Gerät ist für ein Handwaschbecken bestimmt.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicherebedient werden. In nicht häslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehor.

2.2 Allgemeine Sicherheitshinweise

GEFAHR Verbrennung

Die Armatur kann während des Betriebs eine Temperatur bis zu 55^ annehmen.

Bei Auslauftemperaturen großer 43^ besteht Verbru-hungsgefahr.

WARNING Verletzung

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät halten. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR Stromschlag

Eine beschädigte elektrische Anschlussleitung muss durch einen Fachhandwerker ausgetauscht werden. Eine mögliche Gefährung wird dadurch ausgeschlossen.

Sachschaden

Schützen Sie das Gerät und die Armatur vor Frost.

Sachschaden

Verwenden Sie nur den mitgelieferten Spezial-Strahlregler. Beugen Sie Verkalkungen an den Armaturenauslaufen vor (siehe Kapitel „Bedienung/ Reinigung, Pflege und Wartung").

BEDIENUNG Gerätebeschreibung

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für das Gerät ist aufgrund der Landesbauordnungen ein allgemeine bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

3. Gerätebeschreibung

Der elektronisch geregelte Mini-Durchlauferhitzer hält die Auslauftemperatur unabhängig von der Zulauftemperatur bis zur Leistungsgrenze konstant.

Das Gerät ist werkseitig auf die zum Handewaschen benöttige Auslauftemperatur eingestellt. Wenn die Temperatur erreicht wird, reduziert die Elektronik automatisch die Leistung. Die Leistung wird der gewünschten Temperatur angepasst, damit wird die Temperatur nicht überschritten.

Das Gerät erwärmt das Wasser direkt an der Entnahmestelle, sobald die Armatur geöffnet wird. Durch kurze Leitungswege entstehen geringe Energie- und Wasserverluste.

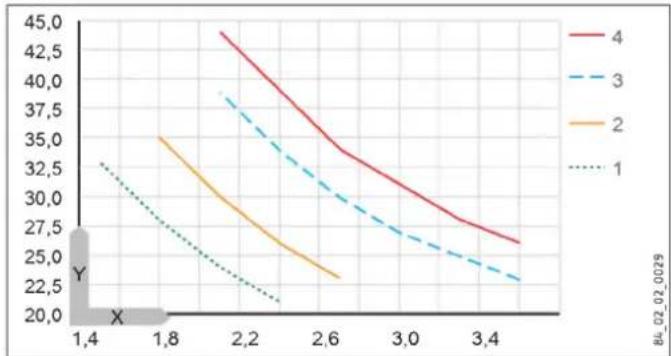

Die Warmwasserleistung hangt von der Kaltwassertemperatur, der Heizleistung und der Durchflussmenge ab.

Das Blankdraht-Heizsystem ist für kalkarme und kalkhaltige Wässer geeignet. Das Heizsystem ist gegen Verkalkung weltgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Bereitstellung von Warmwasser am Handwaschbecken.

Der Fachhandwerker kann die Maximalwerte für Temperatur und Volumenstrom einstellen (siehe Kapitel „Installation / Inbetriebnahme / Einstellungen").

Mit dem Einbau des beigeführten Spezial-Strahlreglers erhalten Sie einen optimalen Wasserstrahl.

BEDIENUNG

Einstellungen

4. Einstellungen

Sobald Sie das Warmwasserventil an der Armatur öffnen oder den Sensor einer Sensor-Armatur betätigten, schaltet automatisch das Heizsystem des Gerätes ein. Das Wasser wird erwartmt. Die Temperatur des Wassers konnen Sie mit der Armatur verändern.

Einschaltmenge und Volumenstrom-Begrenzung siehe Kapitel Installation/Technische Daten /Datentabelle".

Temperatur erhohen

Drosseln Sie die Durchflussmenge an der Armatur.

Temperatur verringern

Offnen Sie die Armatur weiter. Mischen Sie mehr Kaltwasser bei.

Nach Unterbrechung der Wasserversorgung

Siehe Kapitel „Installation / Inbetriebnahme / Wiederinbetriebnahme".

5. Reinigung, Pflege und Wartung

Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genugt ein feuchtes Tuch.
Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturauslaufen können Sie mit handelsüblichen Entkalkungsmittel entfern.
Lassen Sie die elektrische Sicherheit am Gerät regelmäßig von einem Fachhandwerker prüfen.
Entkalken oder erneuern Sie regelmäßig den Spezial-Strahlregler in der Armatur (siehe Kapitel „Installation/ Gerätebeschreibung / Zubehör").

BEDIENUNG

Problembehebung

1. Problembehbung

Problem	Ursache	Behebung
Das Gerät schaltetTOTz voll geöffnetem Warm-wasserventil nicht ein.	Am Gerät liegt keine Spannung an.	Prufen Sie die Sicherung in der Hausinstallation.
	Der Strahlregler in der Armatur ist verkalkt oder verschmutzt.	Reinigen und / oder ent-kaiken Sie den Strahlreg-ler oder erneuern Sie den Spezial-Strahlregler.
	Die Wasserversorgung ist unterbrochen.	Entlüften Sie das Gerät und die Kaitwasser-Zu-laufleitung (siehe Kapitel „Installation / Inbetriebnahme / Wiederinbe-triebnahme").
Die Wunschtemperatur wird nicht erreicht.	Die maximale Tempera-tur ist im Gerät zu gering eingestellt.	Lassen Sie die maximale Temperatur vom Fach-handwerker neu ein-stellen.
	Das Gerät ist an der Leis-tungsgrenze.	Reduzieren Sie den Volu-menstrom.

Wenn Sie die Ursache nicht beheben konnen, rufen Sie den Fachhandwerker. Zur besseren und schellenen Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-00000).

7. Produktregistrierung

Registieren Sie Ihr Produkt und profitieren Sie.

SCHNELLE HILFE

ihre vollständigen Daten erfolgslichen uns eine schnelle Hilfe im Garantiefall. Unser Kundendienst kummert sich um ihre Anlage und sorgt für eine reibungslose Abwicklung.

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätesarf nur von einem Fachhandwerker durchgeführt werden.

8.1 Allgemeine Sicherheitschinweise

Wir gewährleisten eine einwandfrei Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimme Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei hohenen Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostat-Armatur können Sie die maximale Zulauftemperatur begrenzen.

WARNING Stromschlag

Dieses Gerät enthalt Kondensatoren, die sich nach der Trennung vom Stromnetz entladen. Die Kondensator-Entladespannung kann ggf. kurzzeitig >34 V DC betragen.

8.2 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz mussen Sie den niedrigsten elektrischen Widerstand des Wassers berücksichtigten (siehe Kapitel „Installation / Technischen Daten / Datentabelle"). Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahrens Sie bei ihrem Wasserversorgungs-Unternehmen.

9. Gerätebeschreibung

9.1 Lieferumfang

Mit dem Gerät werden gefeliefert:

• Sieb im Kaltwasserzulauf
  Spezial-Strahlregler
  Anschlussschlauch 3/8, 500 mm lang, mit Dichtungen*
• T-Stück 3/8*
  Firmenlogo fur die Ubertischmontage
• für den Anschluss als druckfestes Gerät

INSTALLATION

Vorbereitungen

9.2 Zubehor

Spezial-Strahlregler

Hinweis

Mit dem Einbau des Spezial-Strahlreglers in der Armatur erhalten Sie einen optimalen Wasserstrahl.

Drucklose Armaturen

WSN 10 / WSN 20 - Sensor-Armatur für den Waschtisch
- MAW-Wandarmatur für Übertisch
- MAZ-Zweigriff-Waschtisch-Armatur
- MAE-W - Einhebel-Waschtisch-Armatur

Druckfeste Armatur

• WSH 10 / WSH 20 - Sensor-Armatur für den Waschtisch

10. Vorbereitungen

Spulen Sie die Wasserleitung gut durch.

Wasserinstallation

Ein Sicherheitsventil ist nicht notwendig.

Armaturen

Verwenden Sie geeignete Armaturen (siehe Kapitel „Installation/ Gerätebeschreibung / Zubehör").

INSTALLATION

Montage

11. Montage

11.1 Montageort

Montieren Sie das Gerät in einem frostfrei den Raum in der Nähder Entnahmearnatur.

Achten Sie auf die Zugänglichkeit der seitlichen Kappenbefestigungsschrauben.

Das Gerät ist für eine Untertischmontage (Wasseranschluss offen) und für eine Übertischmontage (Wasseranschluss unter) geeignet.

GEFAHR Stromschlag

Die Justierschraube zur Volumenstromverstellung ist spannungsfährend. Die Schutzart IP25 ist nur bei montierter Geräterückwand gegeben.

Montieren Sie immer die Geräterückwand.

11.2 Montage-Alternativen

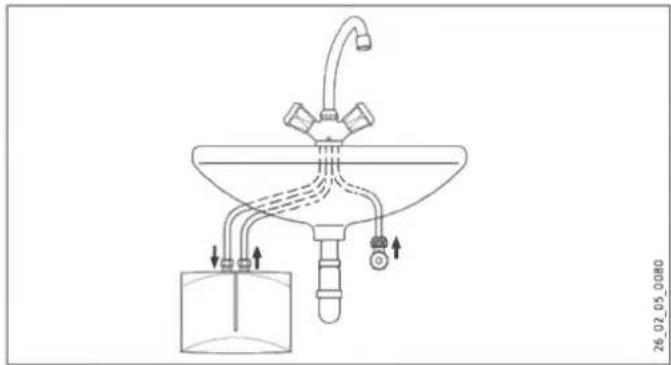

11.2.1 Untertischmontage

Drucklos, mit druckloser Armatur

INSTALLATION

Montage

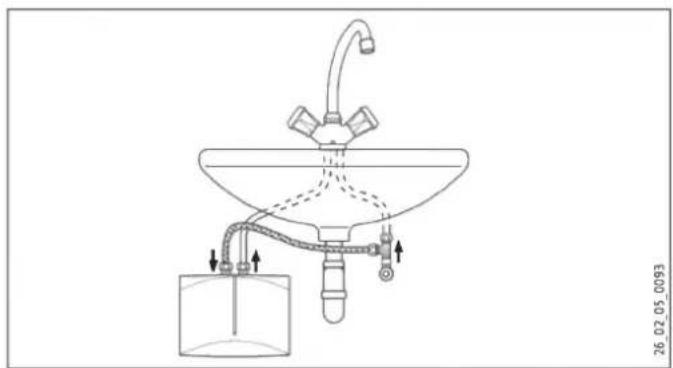

Druckfest, mit druckfester Armatur

Montage des Gerätes

Hinweis

Die Wand muss ausreichend tragfähig sein.

Montieren Sie das Gerät an die Wand.

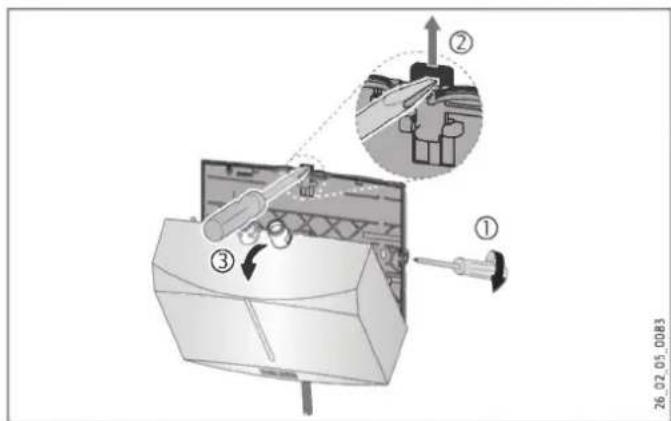

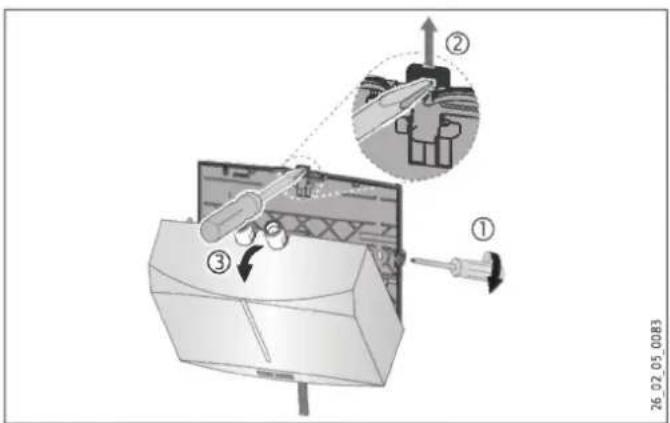

Losen Sie die Kappenbefestigungsschrauben mit zwei Umdrehungen.
Entriebeln Sie den Schnappverschluss mit einem Schraubendreher.
▶ Nehmen Sie die Gerätekappe mit dem Heizsystem nach vorn ab.
Brechen Sie die Durchführungsdifferung fur die elektrische Anschlussleitung in der Gerätekappe mit einer Zange heraus. Korrigieren Sie die Kontur ggf. mit einer Feile.

INSTALLATION

Montage

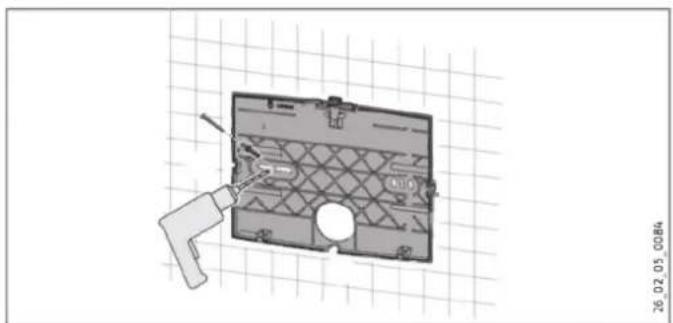

Benutzen Sie die Geräterückwand als Bohrschablone.
Befestigen Sie die Geräterückwand mit geeigneten Dübeln und Schrauben an der Wand.

Legen Sie die elektrische Anschlussleitung in die Durchführungssöffnung der Rückwand.
Haken Sie Gerätekappe mit dem Heizsystem unter ein.

Rasten Sie das Heizsystem im Schnappverschluss ein.
Befestigen Sie die Gerätekappe mit den Kappenbefestigungsschrauben.

Montage der Armatur

Sachschaden

Beim Montieren aller Anschlüsse müssen Sie am Gerät mit einem Schlüssel SW 14 gegenüber.

• Montieren Sie die Armatur. Beachten Sie darauf auch die Bedienungs- und Installationsanleitung der Armatur.

Druckfeste Armatur

Hinweis

• Montieren Sie den mitgelieferten Anschluss-schauch 3/8 und das T-Stück 3/8.

INSTALLATION

Montage

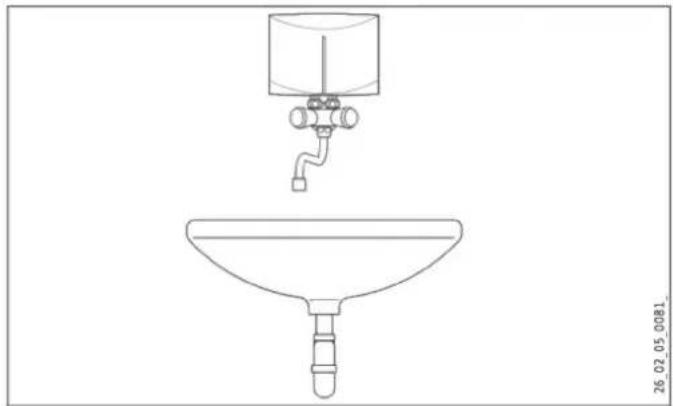

11.2.2 Übertischmontage, drucklos, mit druckloser Armatur

Montage der Armatur

Sachschaden

Beim Montieren aller Anschlusses müssen Sie am Gerät mit einem Schlüssel SW 14 gegenüber.

Montieren Sie die Armatur. Beachten Sie damit auch die Bedienungs- und Installationsanleitung der Armatur.

Gerätemontage

Montieren Sie das Gerät mit den Wasseranschlüssen auf die Armatur.

11.3 Elektroanschluss herstellen

GEFAHR Stromschlag

Führer Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

GEFAHR Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden konnen.

GEFAHR Stromschlag

Die Geräte sind im Anlieferungszustand mit einer elektrischen Anschlussleitung ausgestattet (DEM 3 mit Stecker). Ein Anschluss an eine festverlegte elektrische Leitung ist möglich, wenn diese mindestens den Querschnitt der seriemanbigen Geräteanschlussleitung aufweist. Maximal ist ein Leitungsquerschnitt von 3 × 6 ~mm^2 möglich.

Bei einer Übertischmontage des Gerätes müssen Sie die elektrische Anschlussleitung hinter dem Gerät führen.

INSTALLATION

Inbetriebnahme

Sachschaden

Achten Sie beim Anschluss an eine Schutzkontakt-Steckdose (bei einer elektrischen Anschlussleitung mit Stecker) darauf, dass die Schutzkontakt-Steckdose nach der Installation des Gerätes frei zugänglich ist.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstimmen.

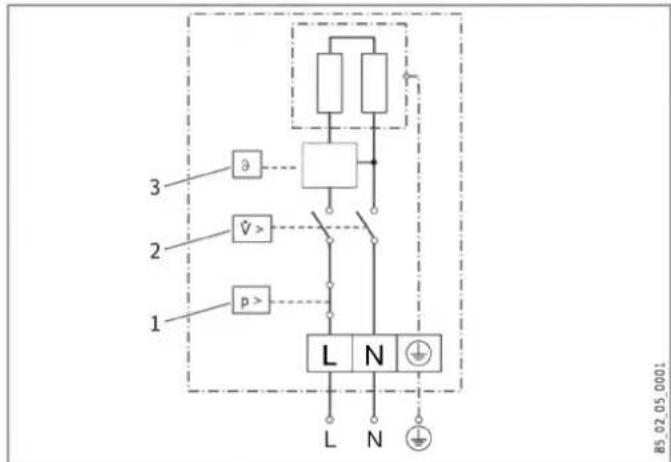

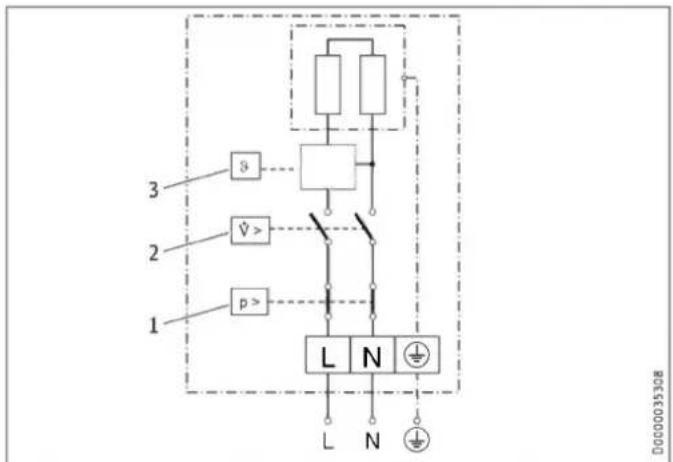

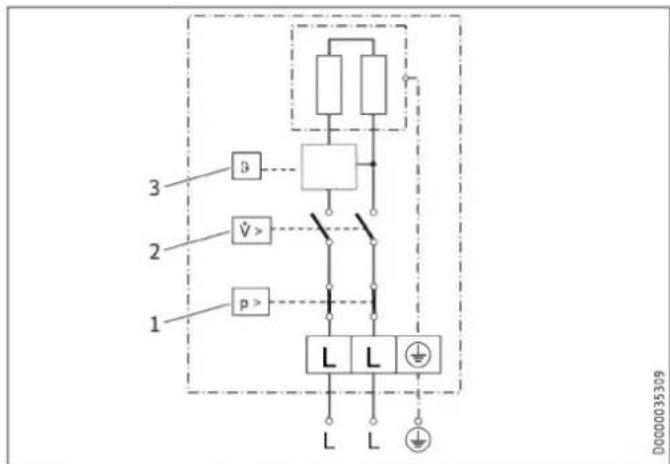

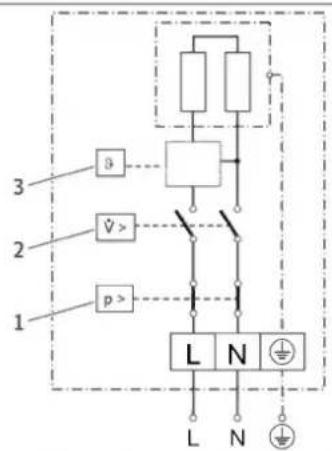

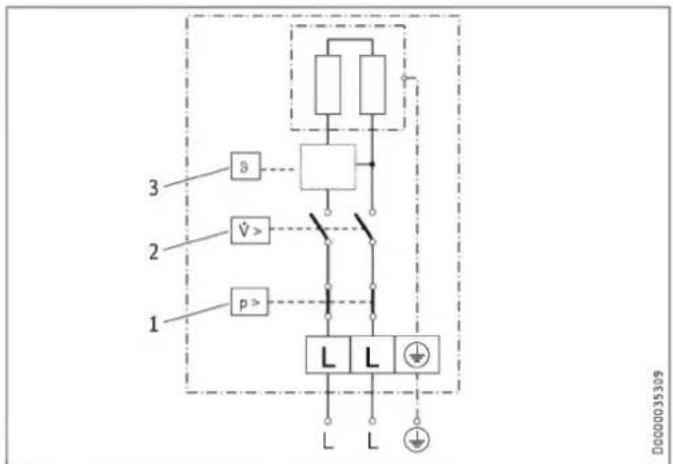

Schlieben Sie die elektrische Anschlussleitung gemäß Elektroschaltplan an (siehe Kapitel „Installation / Technische Daten / Elektroschaltplan").

12. Inbetriebnahme

12.1 Erstinbetriebnahme

on

26.02.05.0087

Befüllen Sie innerhalb von mindestens einer Minute das Gerät durch mehrmalige Zapfungen an der Armatur, bis das Leitungsnetz und das Gerät luftfrei sind.
Führer Sie eine Dichtheitskontrolle durch.
- Stecken Sie den Stecker der elektrischen Anschlussleitung, wenn vorhanden, in die Schutzkontakt-Steckdose oder schalten Sie die Sicherung ein.
Prufen Sie die Arbeitsweise des Gerätes.
Bei einer Übertischmontage müssen Sie das Firmenlogo mit dem beiliegenden Firmenlogo überkleben.

INSTALLATION

Inbetriebnahme

12.2 Übergabe des Gerätes

• Erklärern Sie dem Benutzer die Funktion des Gerätes und machen Sieihn mit dem Gebrauch des Gerätes vertraut.
• Weisen Sie den Benutzer auf möglichche Gefahren hin, speziell die Verbrühungsgefahr.
  Übergeben Sie diese Anleitung.

12.3 Wiederinbetriebnahme

Sachschaden

Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden.

Schalten Sie das Gerät allpolig spannungsfrei. Ziehen Sie dazu den Stecker der elektrischen Anschlussleitung, wenn vorhanden, oder schalten Sie die Sicherung aus.
Offnen und schlieben Sie innerhalb von mindestens einer Minute mehrfach die Armatur, bis das Gerät und die vorgeschaltete Kaltwasser-Zulaufleitung luftfrei sind.
Schalten Sie die Netzspannung wieder ein.

12.4 Einstellungen

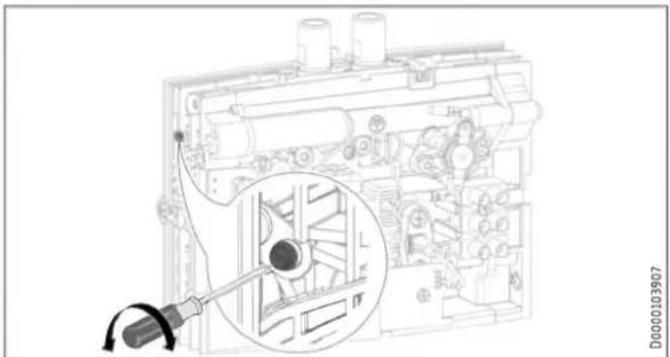

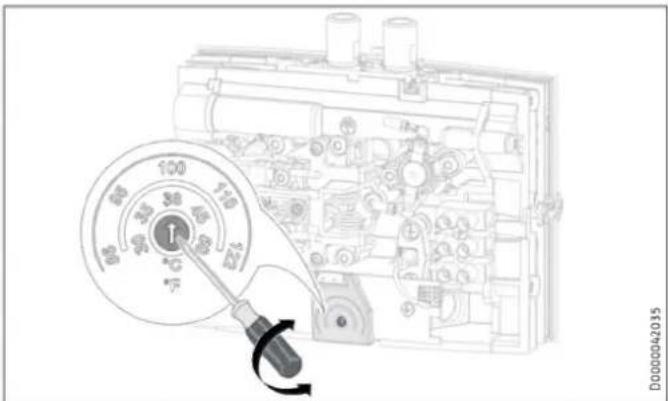

Sie konnen die Maximalwerte des Volumenstromes und der Temperatur verändern.

GEFAHR Stromschlag

Die Verstellung des Volumenstromes und der Temperaturstellung ist nur zulässig, wenn das Gerät vom Netzanschluss getrennt ist.

Trennen Sie das Gerät allpolig vom Netzanschluss.

GEFAHR Stromschlag

Die Justierschraube zur Verstellung des Volumenstromes und das Potentiometer für die Temperatureinstellung sind spannungsfährend, wenn das Gerät nicht vom Netzanschluss getrennt ist.

INSTALLATION

Inbetriebnahme

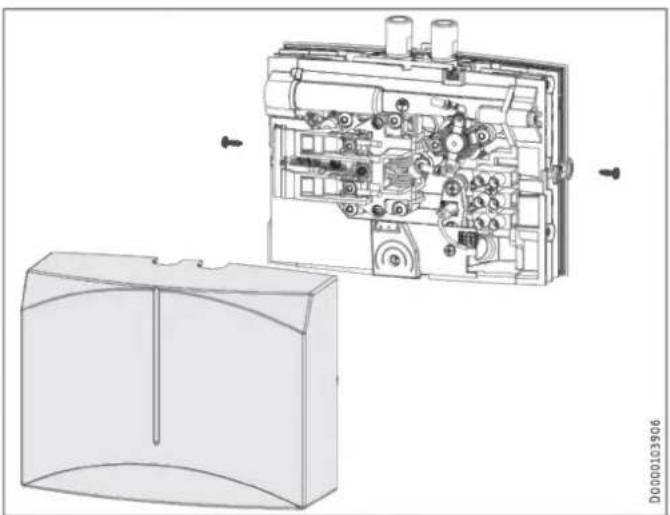

Nehmen Sie die Gerätekappe ab.

Maximale Temperatur einstellen

Werkseinstellung: 38^

Stellen Sie das Potentiometer mithilfe eines Schraubendre-hers auf die gewünschte maximale Temperatur.
Montieren Sied die Gerätekappe.

INSTALLATION

Außerbetriebnahme

Volumenstrom begrenzen

Werkseinstellung: maximaler Volumenstrom

Stellen Sie mithilfe der Justierschraube den gewünschten Volumenstrom ein:
- Kleinster Volumenstrom = Schraube bis zum Anschlag hereindreten.
Maximaler Volumenstrom = Schraube bis zum Anschlag herausdrehen.
Montieren Sie die Gerätekappe.

13. Außerbetriebnahme

Trennen Sie das Gerät mit der Sicherung in der Hausinstallation von der Netzspannung oderziehen Sie den Stecker der elektrischen Anschlussleitung.
Entleeren Sie das Gerät (siehe Kapitel „Installation / Wartung").

14. Störungsbehebung

Problem	Ursache	Behebung
Das Gerät schaltet bzw. voll geöffnetem Warmwasserventil nicht ein.	Der Strahlregler in der Armatur ist verkalkt oder verschmutzt.	Reinigen und / oder ent-kalien Sie den Strahlreg-ler oder erneuern Sie den Spezial-Strahlregler.
	Der Volumenstrom ist zu gering eingestellt.	Vergroßern Sie den Volu-menstrom.
	Das Sieb in der Kaltwas-serleitung ist verstopft.	Reinigen Sie das Sieb nach Absperren der Kalt-wasser-Zuleitung.
	Das Heizsystem ist de-fekt.	Messen Sie den Wider-stand des Heizsystems, ggf. tauschen Sie das Gerät aus.
	Der Sicherheitsdruckbe-grenzer hat ausgelöst.	Beheben Sie die Fehler-ursache. Schalten Sie das Gerät spannungsfrei und entlasten Sie die Wasserleitung. Aktivieren Sie den Sicherheitsdruck-begrenzer.
Die Wunschtemperatur wird nicht erreicht. Die gelbe Anzeige blinkt.	Das Gerät ist an der Leis-tungsgrenze.	Reduzieren Sie den Volu-menstrom.

INSTALLATION

Störungsbehebung

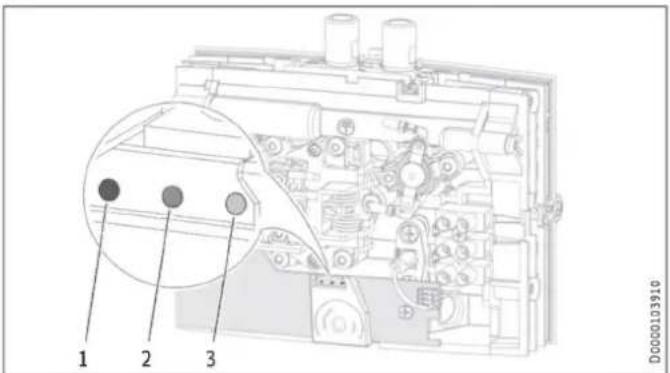

Leuchtdiodenanzeige

1 Anzeige rot bei Störung
2 Anzeige geld bei Heizbetrieb / blinkend bei Überschreitung der Leistungsgrenze
3 Anzeige grün blinkend bei der Spannungsvorsorgung der Elektronik

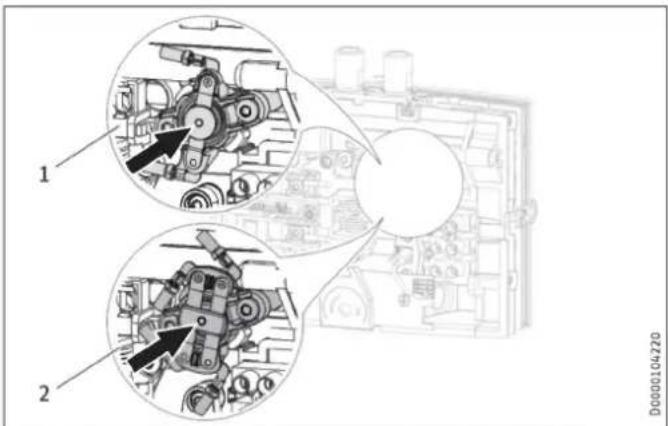

Sicherheitsdruckbegrenzern aktivieren

1 1-poliger Sicherheitsdruckbegrenzer DEM 4/DEM 6
2 2-poliger Sicherheitsdruckbegrenzer DEM 3/DEM 7

INSTALLATION

Wartung

15. Wartung

GEFAHR Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

15.1 Gerät entleeren

GEFAHR Verbruhung

Wenn Sie das Gerät entleeren, kann heiBes Wasser austreten.

Wenn Sie das Gerät für Wartungsarbeiten oder bei Frostgebung zum Schutz der gesamten Installation entleeren müssen, gehen Sie folgendermaßen vor:

SchlieBen Sie das Abspperrventil in der Kaltwasser-Zuleitung.
Offnen Sie das Entnahmeventil.
Losen Sie die Wasseranschluss vom Gerät.

15.2 Sieb reinigen

Das eingebaute Sieb konnen Sie nach der Demontage der Kaltwasser-Anschlussleitung reinigen.

26.02.05.0065

15.3 Prüfungen nach VDE 0701/0702

Schutzleiterprüfung

Prufen Sie den Schutzleiter (in Deutschland z. B. DGUV A3) am Schutzleiterkontakt der elektrischen Anschlussleitung und am Anschlussstutzen des Gerätes.

INSTALLATION

Technische Daten

Isolationswiderstand

Aufgrund der elektronischen Ansteuerung these Gerätes ist eine Isolationswiderstandsmessung nach VDE 0701/0702 nicht durchführbar.

Zur Prüfung der Wirksamkeit der Isolationseigenschaften, these Gerätes empfehlen wir, eine Differenzstrom-Messung des Schutzleiterstroms / Ableitstroms gemäß VDE 0701/0702 (Bild C.3b) durchzufahren.

15.4 Lagerung des Gerätes

Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrierten und Schäden verursachen kann.

15.5 Elektrische Anschlussleitung beim DEM 6 austauschen

Beim DEM 6 müssen Sie im Austauschfall eine 4mm^2 elektrische Anschlussleitung verwenden.

16. Technische Daten

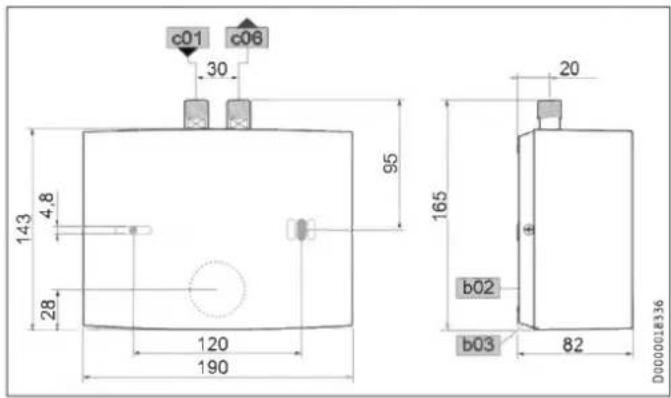

16.1 Maße und Anschlüsse

			DEM
b02	Durchführung elektr. Leitungen I
b03	Durchführung elektr. Leitungen II
c01	Kaltwasser Zulauf	Außengewinde	G 3/8 A
c06	Warmwasser Auslauf	Außengewinde	G 3/8 A

INSTALLATION

Technische Daten

16.2 Elektroschaltplan

16.2.1 DEM 3

1/N/PE ~ 200-240 V

1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfuhler

16.2.2 DEM 4 und DEM 6

1/N/PE 200 - 240V

85.02.05.0001

1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfuhler

Sachschaden!Beim Festt

INSTALLATION

Technische Daten

16.2.3 DEM 7

2/PE 380 - 400V

1 Sicherheitsdruckbegrenzer
2 Druckdifferenzschalter
3 Elektronik mit Auslauftemperaturfuhler

16.3 Temperaturerhöhung

Folgende Temperaturerhöhungen des Wassers ergeben sich bei einer Spannung von 230 V / 400 V:

Beispiel DEM 3 mit 3,5 kW

Volumenstrom	l/min	2,0
Temperaturerhöhung	K	25
Kaltwasser-Zulauftemperatur	°C	12
Maximale mögliche Auslauftemperatur	°C	37

INSTALLATION

Technische Daten

16.4 Einsatzbereiche

Spezifischer elektrischer Widerstand und spezifische elektrische Leistung, siehe „Installation / Technische Daten / Datentabelle"

Normangabe bei15 °C			20 °C			25 °C
Wider-standp≥	Leitfähigkeit σ ≤		Wider-standp≥	Leitfähigkeit σ ≤		Wider-standp≥	Leitfähigkeit σ ≤
	Ω cm	mS/m	μS/cm	Ω cm	mS/m	μS/cm	Ω cm	mS/m
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

16.5 Angaben zum Energieverbrauch

Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 | 814/2013 / (S.l. 2019 Nr. 539 / Programm 2)

		DEM 3	DEM 4	DEM 6	DEM 7
		231001	231002	231215	232769
Hersteller		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofil		XXS	XXS	XXS	XXS
Energieeffizienzklasse		A	A	A	A
Energetischer Wirkungsgrad	%	39	39	39	40
Jährlicher Stromverbrauch	kWh	478	478	478	467
Temperatureinstellung ab Werk	°C	38	38	38	38
Schallleistungspegel	dB(A)	15	15	15	15
Besondere Hinweise zur Effizienzmessung		keine	keine	keine	keine
Täglicher Stromverbrauch	kWh	2,200	2,200	2,200	2,130

INSTALLATION

Technische Daten

16.6 Datentabelle

		DEM 3				DEM 4				DEM 6				DEM 7
		231001				231002				231215				232769
Elektrische Daten
Nennspannung	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nennleistung	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Nennstrom	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20,0	21,6	23,6	24,7	25,8	15,5	16,3
Absicherung	A				16				20	25	25	25	32	16	20
Frequenz	Hz				50/60				50/60				50/60		50/-
Phasen					1/N/PE				1/N/PE				1/N/PE		2/PE
Spezifischer Widerstand ρ15≥ (bei Økalt ≤25°C)	Ω cm				1000				1000				1000		1000
Spezifische Leitfähigkeit σ15≤ (bei Økalt ≤25°C)	μS/cm				1000				1000				1000		1000
Spezifischer Widerstand ρ15≥ (bei Økalt ≤50°C)	Ω cm				1300				1300				1300		1300
Spezifische Leitfähigkeit σ15≤ (bei Økalt ≤50°C)	μS/cm				770				770				770		770
Max. Netzimpedanz bei 50Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047	0,236	0,225
Anschlüsse
Wasseranschluss					G 3/8 A				G 3/8 A				G 3/8 A		G 3/8 A
Einsatzgrenzen
Max. zulässiger Druck	MPa				1				1				1		1
Max. Zulauftemperatur für Nacherwärmung	°C				50				50				50		50
Werte
Max. zulässige Zulauftemperatur	°C				55				55				55		55
Temperatureinstellbereich Warmwasser	°C				30-50				30-50				30-50		30-50
Ein	l/min				>1,5				>1,8				>2,2		>2,2
Druckverlust bei Volumenstrom	MPa				0,05				0,06				0,07		0,07
Volumenstrom für Druckverlust	l/min				1,5				1,8				2,2		2,2
Volumenstrom-Begrenzung bei	l/min				2,0				2,2				3,2		3,2
Warmwasserdarbietung	l/min				2,0				2,5				3,2		3,7
Δθ bei Darbietung	K				25				25				25		25

INSTALLATION

Technische Daten

Hydraulische Daten
	DEM 3	DEM 4	DEM 6	DEM 7
Nenninhalt	0,1	0,1	0,1	0,1
Ausführungen
Montageart Übertisch	X	X	X	X
Montageart Untertisch	X	X	X	X
Bauart offen	X	X	X	X
Bauart geschlossen	X	X	X	X
Schutzklasse	1	1	1	1
Isolierblock	Kunststoff	Kunststoff	Kunststoff	Kunststoff
Heizsystem Wärmeerzeuger	Blankdraht	Blankdraht	Blankdraht	Blankdraht
Kappe und Rückwand	Kunststoff	Kunststoff	Kunststoff	Kunststoff
Farbe	weiß	weiß	weiß	weiß
Schutzart (IP)	IP25	IP25	IP25	IP25
Dimensionen
Höhe	mm	143	143	143	143
Breite	mm	190	190	190	190
Tiefe	mm	82	82	82	82
Länge Anschlusskabel	mm	700	700	700	700
Gewichtete
Gewicht	kg	1,5	1,5	1,5	1,5

Hinweis

Das Gerat stimmt mit IEC 61000-3-12 uberein.

KUNDENDIENST UND GARANTIE

Erreichbarkeit

Solle einmal eine Störung an einem unserer Produkte aufreten, stehen wir. Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

Kundendienst

Dr.-Stiebel-Str. 33, 37603 Holzminden

E-Mail: [e-mail]

Fax:[phone]

Weitere Anschriften sind auf der letzten Seite aufgeführrt.

Unseren Kundendienst erreichen Sie Telefonisch rund um die Uhr, auch an Samstagen und Sonstagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszteiten (von 7.15 bis 18.00 Uhr, freiags bis 17.00 Uhr). Als Sondere service bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sondere service sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden hohere Preise berechnet.

Garantieerklarung und Garantiebedingungen

These Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Endkunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern des Endkunden sind durch unsere Garantie nicht berührt. Die Inanspruchnahme dieser gesetzlichen Gewährleistungsrechte ist unentgeltlich. Diese Rechte werden durch unsere Garantie nicht eingeschrankt.

These Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustandene, soweit der Endkunde ein gebrauchtes

Gerat oder ein neues Gerät seinereits von einem anderen Endkunden erwirbt.

Auf Ersatzteile wird über die gesetzliche Gewährleistung hinaus keine Garantie gegeben.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellung- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schaden oder Mangel aufgrund von Verkalkung, chemischer oder elektronchemischer Einwirkung, fehlherhafter Aufstellung bzw. Installation sowie unsachgemäßer Einstellung, Einregulierung, Bedienung, Verwendung oder unsachgemäßem Betrieb auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinfüssen oder sonstigen Naturscheinungen.

Die Garantie erlischt, wenn am Gerat Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Der frei zugang zu dem Gerät muss durch den Endkunden sichergestellt werden. Solange eine ausreichende Zugänglichkeit (Einhaltung der Mindestabstande gemäß Bedienungs- und Installationsanleitung) zu dem Gerät nicht gegeben ist, sind wir zur Erbringung der Garantieleistung nicht verpflichtet. Etaige Mehrkosten, die durch den Gerätestandort oder eine schlechte Zugänglichkeit des Gerätes bedingt sind bzw. verursacht werden, sind von der Garantie nicht umfasst.

Unfrei eingesendete Geräte werden von uns nicht angenommen, es sei dann, wir haben der unfreien Einsendung ausdrücklich zugestimmt.

Die Garantieleistung umfasst die Prüfung, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausfuhren zu halten oder selbst auszuführen. Etwaige ausgewechsnte Teile werden unser Eigentum.

KUNDENDIENST UND GARANTIE

Für die Dauer und Reichweite der Garantie übernehmen wir samlliche Material- und Montagekosten; bei steckerfertigen Geräten gehalten wir uns jederch vor,stattdessen auf unsere Kosten ein Ersatzgerät zu versenden.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, höhere Gewalt oder ähnliche Ursachen.

Über die vorstehend zugesagt den Garantieleistungen hinausgehnd kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Geral verursacht werden, insbesondere auf Ersatz außerhalb des Gerates entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt. Diese Rechte werden durch unsere Garantie nicht eingeschrankt. Die Inanspruchnahme solcher gesetzlichen Rechte ist unentgeltlich.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt fur体系建设 Gerat mit der Übergabe des Gerates an den Kunden, der das Gerat zum ersten Mal eingetzt.

Garantieleistungen führen nicht zu einer Verlangerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerates.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nach dem der Mangel erkannt wurde, bei uns anzumelden. Dabei

müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufugen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzt Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerates ist diese gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in dieser Fall unberührt. Solche gesetzlichen Rechte werden durch unsere Garantie nicht eingeschrankt. Die Inanspruchnahme dieser gesetzlichen Rechte ist unentgeltlich.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

Garantiegeber

Stiebel Eltron GmbH & Co. KG

Dr.-Stiebel-Str. 33, 37603 Holzminden

UMWELT UND RECYCLING

• Wenn auf dem Gerät eine durchgestrichene Mülltonne abgebildet ist, bringen Sie das Gerät zur Wiederverwendung und Verwertung zu den communalen Sammelstellen oder Rücknahmestellen des Handels.

PAP

Dieses Dokument besteht aus recyclebarem Papier.
Entsorgen Sie das Dokument nach dem Lebenszyklus des Gerätes gemäß den nationalen Vorschriften.

Entsorgung innerhalb Deutschlands

▶ Überlassen Sie die Transportverpackung dem beim Fachhandwerk bzw. Fachhandel von uns eingerichteten Rücknahme- und Entsorgungssystem.
Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme (z. B. dieCOMMUNALE SAMMLUNG gelbe Sacke/gelbe Tonne") in Deutschland.
Geräte aus privaten Haushalten, die unter das Elektround Elektronikgerätegesetz (ElektroG) fallen, können Sie kostenlos bei kommunalen Sammelstellen oder Rücknahmestellen des Handels abgeben.
Geben Sie Batterien an den Handel oder an von öffentlich-rechtlichen Entsorgungsträgern eingerichteten Rückgabestellen (z. B. Schadstoffmobile und Recyclunghöfe) zurück.

Entsorgung außerhalb Deutschlands

Entsorgen Sie die Geräte und Materialien nach den örtlich geltenden Vorschriften und Gesetzen.

TABLE OF CONTENTS | SPECIAL INFORMATION

SPECIAL INFORMATION

OPERATION

Buitendienststellung

Debiet begrenzen

12. Buitendienststellung

15. Technische gegevens

15.2 Elektrisch schakelschema

15.2.1 DEM 3

1/N/PE ~ 200-240 V

INSTALLATIE Technische gegevens

15.2.3 DEM7 2/PE 380-400V

Stena musi mit dostatecnou nosnost.

Namontujte pristroj na stenu.

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzmaden | Germany

[e-mail] | www.stiebel-eltron.com
