GEBRUIKSAANWIJZING DEM STIEBEL ELTRON

1. Algemene aanwijzingen 81
2. Veiligheid 82
   3.Toestelbeschrijving 83
3. Installingen 84
4. Reiniging, verzorging en onderhoud 84
5. Problemenverhelpen 84

INSTALLATIE

1. Veiligheid 85
   8.Toestelbeschrijving 86
2. Voorbereidingen 86
3. Montage 87
4. Ingebruikname 91
5. Buitendienststellung 94
6. Storingen verhelpen 94
7. Onderhoud 96
8. Technische gegevens 97

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 3JAAR, alsook door personen met fysieke, zintuiglijke of geestelijkbeperkingen of met een gebrek aan ervaring en kennis worden gebruikt op voorwaarde dat er iemand toezicht houdt, of dat ze zich geinstrueerd hoe ze het toestel veilig moeten gebruiken en begrijpen welke genaren hiermee gepaard gaan. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel nicht reinigen noch gebruikersonderhoudstaken uitvoeren.
• De temperatuur van de kraan kan bij gebruik oplopen tot 55^ . Bij uitlooptemperaturen van meer dan 43^ bestaat geaar voor brandwonden.

BIJZONDERE INFO

• Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van de netvoeding kutnen worden losgekoppeld.
• De aangegeven spanning要去 overeenkommen met de netspanning.
• Het toestel moet permanent op een vaste bedrading worden aangesloten, uitzondering DEM 3.
• Het toestel moet worden aangesloten op de aardleiding.
• De stroomkabel mag bij beschadiging of verwangging alleen worden verwangen door een origineel onderdeel en door een installmenter die daartoe door de fabrikant gemachtigd is.

• Monteer het toestel zoals is beschreiben in het hoofdstuk "Installatie/montage".

• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").

• De specifieke waterweerstand van het watervoorzieningsnetwork mag Niet onderschreten worden (zie hoofdstuk "Installatie/technische gegevens/gegevenstabel").
• Tap het toestel af zoals is beschreiben in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

BEDIENING

Algemene aanwijzingen

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en voor de installmenteur.

Het hoofdstuk "Installatie" is bedoeld voor de installmenteur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.

Overhandig de handleiding eventuel aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw van veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier worden de möglichke gevolgen vermeld, wanner de veiligheidsaanwijzingen worden genedeerd.

Hier staan maatregelen om gevaren te voorkomen.

1.1.2 Symbolen, soort gevaar

Symbool	Soort gevaar
	Letse!
	Elektrische schok
	Verbranding (Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD	Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wan- neer davon nicht in ache worden genomen.
WAARSCHUWING	Aanwijzingen die kuren leiden tot zwaar letsel of overli- den, wonneer davon nicht in ache worden genomen.
VOORZICTIG	Aanwijzingen die kuren leiden tot middelmatig zwaar oflicht letsel, wonneer davon nicht in ache worden genomen.

BEDIENING

Veiligkeit

1.2 Andere aandachtspunten in deze documentatione

Info

Algemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool.

Lees de aanwijzingstksten grondig door.

Symbool

Betekenis

Materielle schade

(ToesteI, geVog-, milieuschade)

Hettoestalafdanken

Dit symbol geeft aan dat u iets moet doeon. De vereiste handelingen worden stap voor stap beschreiben.

1.3 Maateenheden

Info

Tenzij anders vermeld, worden alle afmetingen in millimeter aangegeven.

2. Veiligheid

Het toestel is geschikt voor de opwarming van drinkwater of voor de naverwarming van water dat is voorverwarmd. Het toestel is bedoeld voor een handwastafel.

Het toestel is bestemd voor gebruik in een huishoudelijkke omgeving. Het kan op een veilige manier worden bediend door ongeschoolde Personen. Het toestel kan ook buiten het huishouden worden gebruikt, bijv. in een Klein bedrijf, voor zover het op dezfelfde wijze worden gebruikt.

Elk ander gebruik dat verder gaat dan wat hier worden omschreiben, geldt als nicht reglementair. Onder reglementair gebruik valt ook het in alot nemen van deze handleiding alsmede de handleidingen voor het gebruekte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

GEVAAR voor verbranding

De temperatuur van de kraan kan bij gebruik oplopen tot 55^

Bij uitlooptemperaturen vaneer dan 43^ bestaat ge-vaar voor brandwonden.

BEDIENING Toestelbeschrijving

WAARSCHUWING letseI

Het toestel kan door kinderen vanaf 3aar, alsook door personen met fysieke, zintuiglijke of geestelijkbeperkingen of met een gebrek aan ervaring en kennis worden gebruikt op voorwaarde dat er iemand toezicht houdt, of dat ze zich geinstrueree hoe ze het toestel veilig moeten gebruiken en begrijpen welke bevaren hiermee gepaard gaan. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel Niet reinigen noch gebruikersonderhoudstaken uitvoeren.

GEVAAR voor elektrische schok

Een beschadigde elektrische aansluitkabel moet door eenvakman worden verrangen.Daardoor worden mogelijke risico'suitgesloten.

Materièle schade

Beschem het toestel en de kraan gegen vorst.

Materièle schade

Gebruik alleen de meegeleverde speciale straalregelaar. Voorkom vergkalking aan de kraanuitlopen (zie hoofdstuk "Bediening/reiniging, verzorging en onderhoud").

2.3 Keurmerk

Zie hetypeplaatje op het toestel.

3. Toestelbeschrijving

De elektronisch geregelde mini-doorstromer houdt de uitlooptemperatuur tot aan de vermogensgrens constant, onafhankelijk van de aanvoertemperatuur.

Het toestel is in de fabrik ingesteld op de voor het wassen van de handenoodzakelijk uitloooptemperatuur. Wanneer de temperatuur worden bereikt, verminder te elektronica het vermogen automatisch. Het vermogen worden aangepast aan de gewenste temperatuur, dus worden de temperatuur Niet overschreden.

Het toestel verwarmt het water direct bij het tappunt, zodra de kraan wordt opengedraaid. Door het korte leidingtraject ontstaan slechts weinig energie- en waterverliezen.

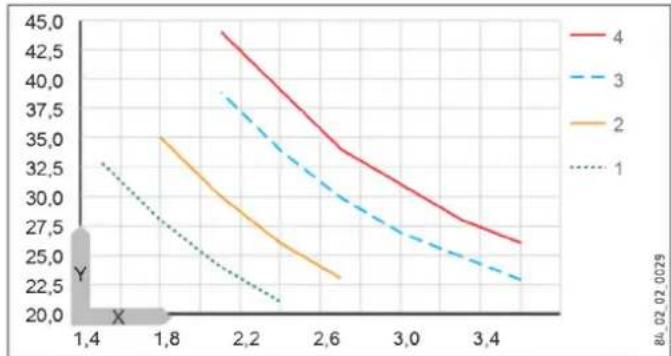

Het warmwatervermögen is afhankelijk van de koudwaterinlooptemperatuur, het verwarmingsvermögen en het doorstroomvolume.

Het blankdraadelement is geschikt voor kalkarm en kalkhoudend water. Het verwarmingssysteme is in grote mate ongevoelig voor verkalking. Het verwarmingssysteme zorgt voor een snelle en efficiente warmwateraanbieding aan de handwastafel.

Devakman kan de minimale waarden voor temperatuur en volumestroom instellen (zie hoofdstuk "Installatie/ingebruikname/instelleningen").

De inbouw van de meegeleverde speciale straalregelaar resulteert in een optimale waterstraal.

BEDIENING

Instellingen

4. Installingen

Zodra u de warmwaterkraan opendraait of de sensor van een sensorkraan activeert, worden automatisch het verwarmingssystemeum het toestel ingeschakeld. Het water wordt opgewarmd. De temperatuur van het water kunt u met de kraan veranderen.

Zie voor de inschakelhoeveelheid en volumestroombegrenzing hoofdstub "Installatie/technische gegevens/gegevenstabel".

Temperatuur verhogen

Smoor het doorstroomvolume bij de kraan.

Temperatuur verlagen

Open de kraan verder. Mengeer koud water bij.

Na onderbreking van de watertoevoer

Zie hoofdstuk "Installatie/ingebruikname/opniew in gebruik nemen".

5. Reiniging, verzorging en onderhoud

• Gebruik geen schurende reinigingsmiddelen of reinigings-middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhonden en te reinigen.

Controller de kranen regelmatig. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

Laat de elektrische veilighheid van het toestel periodiek controeren door een installmenter.
Ontkalk of vernieuw de speciale straalregelaar in de kraan regelmatig (zie hoofdstuk "Installatie/toestelbeschrijving/toebehoren").

6. Problemen verhelpen

Probleem	Oorzaak	Oplossing
Toestel schakelt nicht in, hoewel het warm-waterventiel volledig is geopend.	Het toestel heeft geen spanning.	Controleer dezekering van de huisinstallatie.
	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of cervang de speciale straalrege-laar.
	De watervoorzieening is onderbroken.	Ontlucht het toestel en de aanvoerleiding voor koud water (zie hoofdstuk "Installatie/ingebruikna-me/opnieuw in gebruik nemen").
De gewenste tempera-tuur worden nicht bereikt.	De maximumtempera-tuur is in het toestel te laag ingesteld.	Laat de maximumtempe-ratuur opnieuw instellen door devakman.
	Het toestel haeft degrens van zichn vermogen bereikt.	Reduceer het debiet.

INSTALLATIE

Veiligigkeit

Waarschuw de installmenter wanner u deoorzaak Niet zichkunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).

DEM...

Nr:000000-0000-000000

INSTALLATIE

7. Veiligheid

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen worden uitgevoerd door een gekwalificierde installmenter.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkung en de bedrijfszekerheid uitsluitend bij gebruik van origineel toebehoren en originele verrangingsonderdelen voor het toestel.

Materielle schade

Let op de maximale toevoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Door een centrale thermostaatkraan in te bouwen,kest u de maximale toevoertemperatuur begrenzen.

WAARSCHUWING elektrische schok

Dit toestel bevat condensatoren die na ontkoppeling van het stroomnet ontladen. De ontlaadspanning van de condensatoren kan EVT. kortstondig >34 V DC bedragen.

INSTALLATIE

Toestelbeschrijving

7.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be-palingen in acht.

De specifieke elektrische weltstand van het water mag Niet lager bij den dan de waarde die is aangegeven op het typeplaatje. Bij een water-koppelnet moet rekening worden gehonden met de laagste elektrische weltstand van het water (zie het hoofdstuk "Installatie/technische geeverns/gevegenstabel"). De specifieke elektrische weltstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel worden het volgende geleverd:

• Zeef in de koudwatertoevoer
• Speciale straalregelaar
  Aansluitslang 3/8, 500 mm lang, met dichtingen
  T-stuk 3/8
  Bedrijfslogo voor bovenbouwmontage
• voor de aansluiting als drukvast toestel

8.2 Toebehoren

Speciale straalregelaar

Info

De inbouw van de speciale straalregelaar in de kraan resulteert in een optimale waterstraal.

Drukloze kranen

• WSN 10/WSN 20 - sensorkraan voor de wastafel
  MAW-muurkraan voor bovenbouw
• MAZ - tweegreepswastefelkraan
  MAE-W-eengreepswastafelkraan

Drukvaste kraan

• WSH 10/WSH 20 - sensorkraan voor de wastafel

9. Voorbereidingen

Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsventiel is Niet moodzakelijk.

INSTALLATIE

Montage

Kranen

• Gebruik geschichte kranen (zie hoofdstuk "Installatie/toestelbeschrijving/accessoires").

10. Montage

10.1 Montageplaats

Monteer het toestel in een vorstvrije ruimte in de nabijheid van de kraan.

Zorg ervoor dat de bevestigingsschroeven aan de zijkant van de kappen bereikbaar blijven.

Het toestel is geschikt voor onderbouw (wateraansluitingen aan de bovenkant) en bovenbouw (wateraansluitingen aan de onderkant).

GEVAAR voor elektrische schok

De stelschroef voor het instellen van de volumestroom staat onder spanning. De beschemmingsgraad IP25 is enkel gewaarborgd als de afterwardsand van het toestel is gemonteerd.

Monteer altijd de awhile van het toestel.

10.2 Montageopties

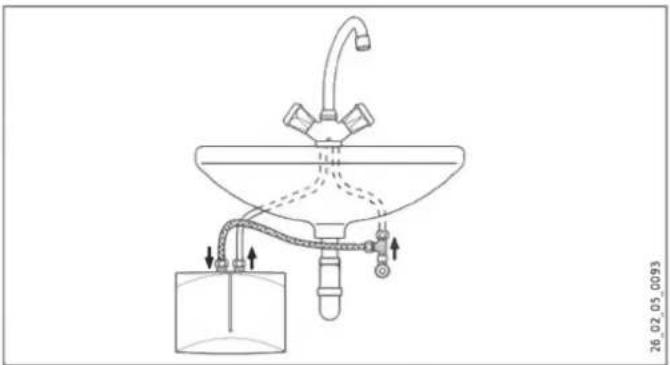

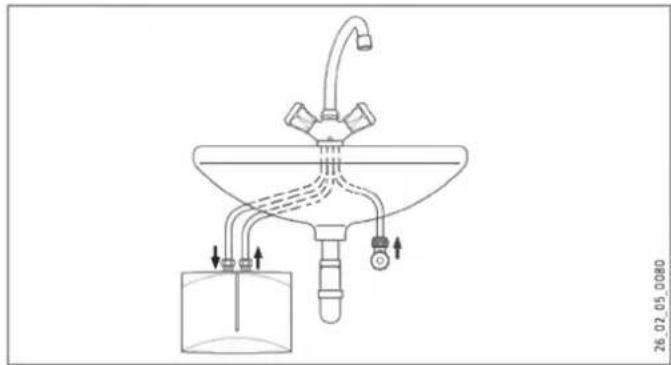

10.2.1 Onderbouwmontage

Drukloos, met drukloze kraan

26.02.05.0080

INSTALLATIE

Montage

Drukvast, met drukvaste kraan

Montage van het toestel

Info

De wand要去 voldoende draagvermogen hebben.

Monteer het toestel aan de wand.

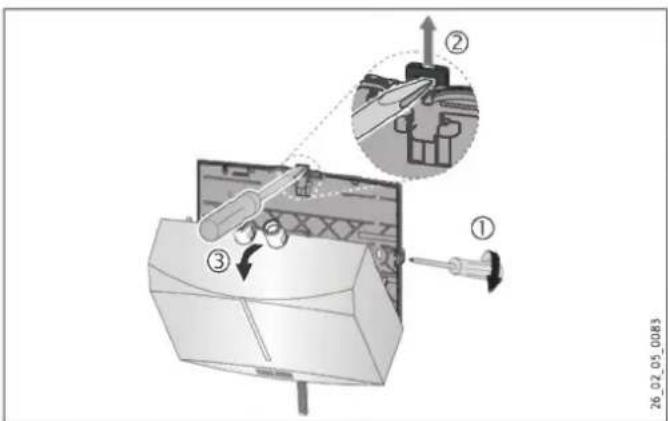

Draai de bevestigingschroeven van de=kappen twee slagen los.
Ontgrendel de knipsluiting met een schroevendraier.
Verwijder de bovenkap met het verwarmingssystem eenar voren.
Breek de doorvoeropening in de bovenkap voor de elektrische aansluitkabel uit met een tang. Werk de rand, indien nodig, bij met een vijl.

INSTALLATIE

Montage

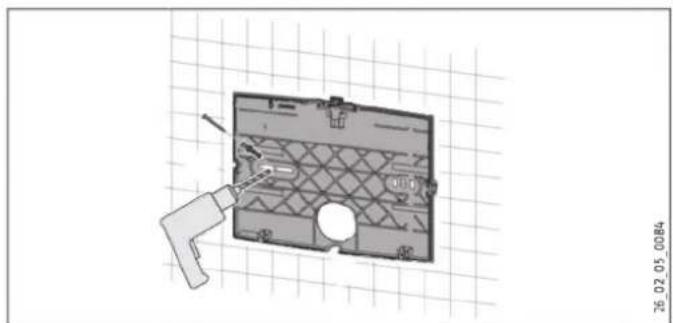

Gebruik de awhile van het toestel als boorsjabloon.
Bevestig de anschterwand met geschikte pluggen en schroeven op de muur.

Leid de elektrische aansluitkabel door de doorvoeropening in dechterwand.
Haak de bovenkap met het verwarmingssystem onder in.

▶ Klik het verwarmingssysteme in de knipsluiting.
Zet de bovenkap vast met de bevestigingsschroeven.

Montage van de kraan

Materielle schade

Bij het vastzetten van de aansluitingen moet u deze bij het toestel tegenhonden met een sleutel SW 14.

• Monteer de kraan. Neem de instructies in de Bedienings- en installmentiehandleiding van de kraan in acht.

Drukvaste kraan

Info

Monteer de meegeleverde aansluitslang 3/8 en het T-stuk 3/8.

INSTALLATIE

Montage

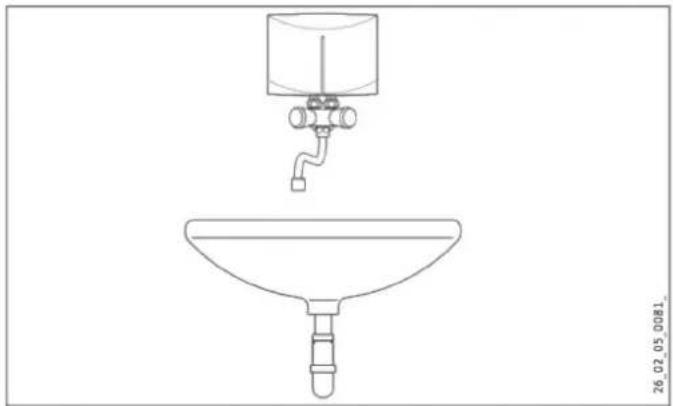

10.2.2 Bovenbouw, drukloos, met drukloze kraan

Montage van de kraan

Materièle schade

Bij het vastzetten van de aansluitingen moet udezebij het toestel tegenhonden met een sleutel SW 14.

Monteer de kraan. Neem de instructies in de Bedienings- en installmentiehandleiding van de kraan in acht.

Montage van het toestel

Monteer het toestel met de wateraansluitingen op de kraan.

10.3 Elektriciteit aansluten

GEVAAR voor elektrische schok

Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

GEVAAR voor elektrische schok

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van de netvoeding kannen worden losgekoppeld.

GEVAAR voor elektrische schok

De toestellen zijn bij levering uitgerust met een elektrische aansluitkabel (DEM 3 met stekker).

Een aansluiting op een vaste elektrische kabel is mo-gelijk, als die minstens bezelfde diameter heeft als de standaardaansluitkabel. De maximale kabeldiameter bedraagt 3× 6mm^2

Bij een bovenbouwmontage van het toestel moet de elektrische aansluitkabel awhile het toestel worden geleid.

INSTALLATIE

Ingebruikname

Materièle schade

Zorg er bij aansluiting op een geaard stopcontact (bij toepassing van een elektrische aansluitkabel met stekker) voor dat het geaarde stopcontact na installmentie van het toestel vrij toegankelijk is.

Materièle schade

Let op het typeplaatje. De aangegeven spanning moet overeenkomen met de netspanning.

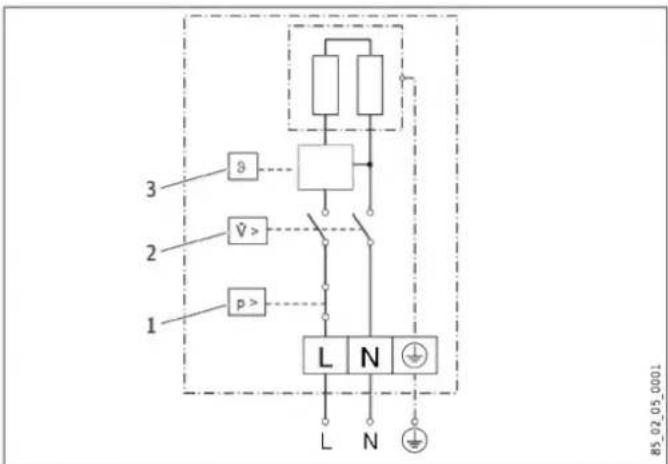

Sluit de elektrische aansluitkabel aan volgens het elektrisch schema (zie hoofdstuk "Installatie/technische gegevens/ elektriciteitsschema").

11. Ingebruikname

11.1 Eerste ingebruikname

Vul het toestel binnen een minuut door meerdere keren water af te tappen via de kraan tot het leidingnet en het toestel luchtvrij ijn.
Voer een dichtheidscontroleuit.
Steeke de stekker van de elektrische aansluitkabel, als die is toegepast, in het geaarde stopcontact of schakel de zekering in.
Controller de werkmodus van het toestel.
Bij een bovenbouwmontage moet u het meegeleverde bedrijfslogo over het bedrijfslogo plakken.

INSTALLATIE

Ingebruikname

11.2 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en leer hem het gebruik ervan kennen.
Wijs de gebruiker op möglichke bevaren, met name het gevaar voor brandwonden.
Overhandig hem deze handleiding.

11.3 Nieuwe ingebruikname

Materielle schade

Om te vermijden dat het blankdraadelement na onderbreking van de watervoorzieening beschadigd raakt,要去 het toestel met behulp van de volgende procedure wee in werkking worden gesteld.

Schakel het toestel op alle polen spanningsvrij. Trek de stekker van de elektrische aansluitkabel, als die is toegepast, uit het geaarde stopcontact of schakel de zekering uit.
Open en sluit binnen ten minste eén minuut meer-dere keren de kraan, totdat het toestel en de Voor-geschakelde toevoerleiding voor koud water luchtvrijn.zijn.
Schakel de netspanning opniew in.

11.4 Installingen

U kunt de maximale waarden voor temperatuur en debiet wijzigen.

GEVAAR voor elektrische schok
Instellen van andere waarden voor debiet en temperatuur is alleen toegestaan, wanner het toestel is losgekoppeld van het stroomnet.

Koppel het toestel op alle polen los van het stroomnet.

GEVAAR voor elektrische schok
De stelschroef voor het debiet en de potentiometer voor temperatuurinstelling�n spanninggeleidend, wanner het toestel Niet is losgekoppeld van het stroomnet.

INSTALLATIE

Ingebruikname

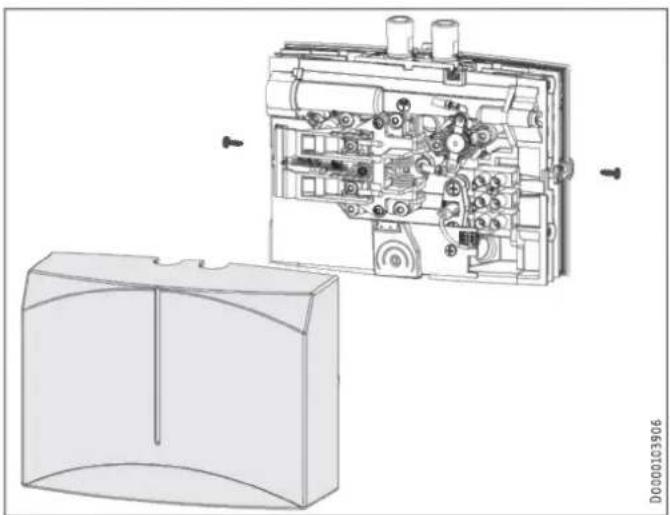

Neem de bovenkap af.

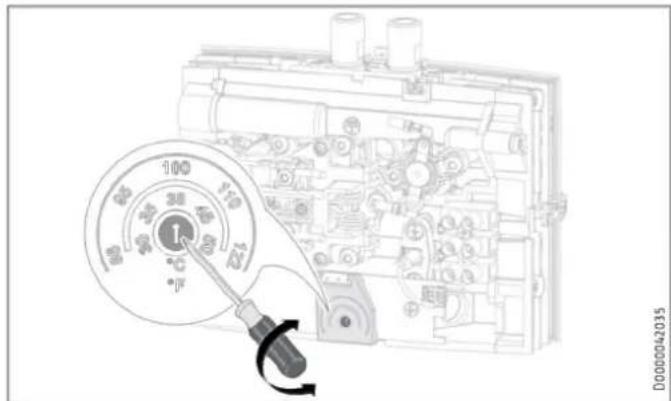

Maximale temperatuur instellen

Fabrieksinstelling: 38^

Stel de potentiometer met behulp van een schroevendraaier in op de gewenste maximumtemperatuur.
Monteer de bovenkap.

INSTALLATIE

Fabrieksinstelling: Maximaal debiet

Stel met behulp van de stelschroef het gewenste debiet in:
Kleinste debiet = draai de schroef erin tot aan de aanslag.
Maximaal debiet = draai de schroef eruit tot aan de aanslag.
Monteer de bovenkap.

Koppel het toestel met de zekering los van de huisinstallatie of trek de stekker van de elektrische aansluitkabel uit het stopcontact.
Tap het toestel af (zie hoofdstuk "Installatie/onderhoud").

13. Storingen verhelpen

Probleem	Oorzaak	Oplossing
Toestel schakelt nicht in, hoewel het warm-waterventiel volledig is geopend.	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of verrang de speciale straalregelaar.
	Het debiet is te laag in-gesteld.	Vergroot het debiet.
	De zeef in de koudwater-leiding is verstopt.	Reinig de zeef, nadat u de koudwateraanvoerleiding heb afgesloten.
	Het verwarmingssysteme is defect.	Meet de watertstand van het verwarmingssysteme en verrang het toestel, indien nodig.
	De veiligheidstempera-tuurbegrenzer is geac-tiveerd.	Los de oorzaak van de storing op. Schakel het toestel spanningsvrijn en ontlast de waterleiding. Activeer de veiligheidsdrukbegrenzer.
De gewenste tempera-tuur wordt nicht bereikt. De gele indicator knip-pert.	Het toestel heeft de grens van zichn vermogen bereikt.	Reduceer het debiet.

INSTALLATIE Storingen verhelpen

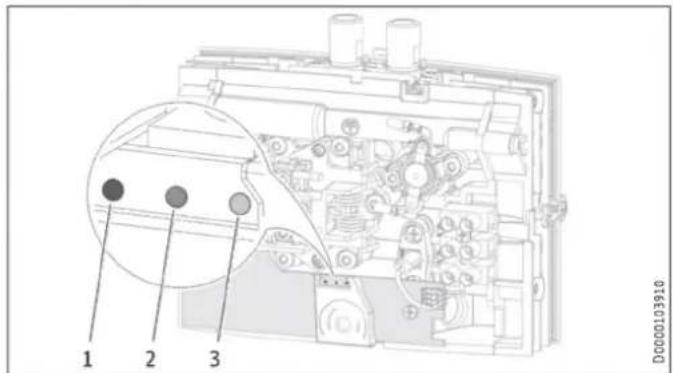

Weergave lichtdiode

1 Indicatie rood bij storing
2 Indicatie geel bij verwarmingsmodus/knipperend bij overschrijden van de vermogensgrens
3 Indicatie groen knipperend bij voeding van de elektronica

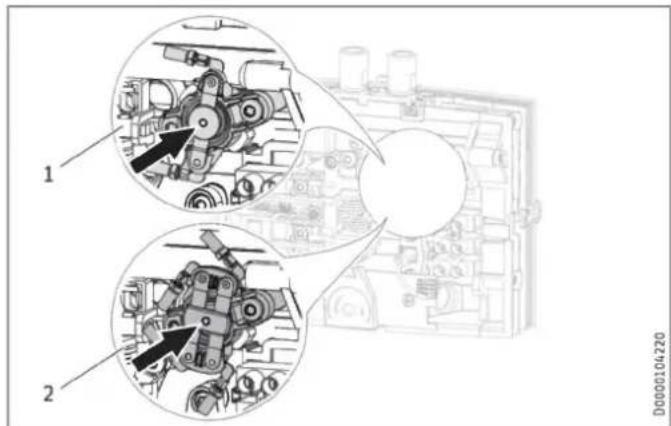

Deveiligheidsdrukbegrenzer activeren

1 1-polige veiligheidsdrukbegrenzer DEM 4/DEM 6
2 2-polige veiligheidsdrukbegrenzer DEM 3/DEM 7

INSTALLATIE

Onderhoud

14. Onderhoud

GEVAAR voor elektrische schok
Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

14.1 Toestel aftappen

GEVAAR voor verschroeiing
Wonneer u het toestel aftapt, kan er heet water uitlopen.

Ga als volgt te werk, wanneer het toestel voor onderhoudswerkzaamheden of als bescherming gegen vorst van de volledige installmentie moet worden afgetapt:

Sluit de afsluitklep in de koudwatertoevoerleiding.
Open het aftapventiel.
Maak de wateraansluitingen van het toestel los.

14.2 Zeef reinigen

U kurz de ingebouwde zeef reinigen, nadat de koudwateraansluiting is losgekoppeld.

14.3 Controles volgens VDE 0701/0702

Controle van de aardleiding

Controller de aardleiding (in Duitsland bijv. DGUV A3) op het aardleidingscontact van de elektrische aansluitkabel en bij de aansluitstomp van het toestel.

INSTALLATIE

Technische gegevens

Isolatieweerstand

Vanwege de elektronische aansturing van dit toestel kan een meting van de isolatieweerstand volgens VDE 0701/0702 Niet wordenuitgevoerd.

Om de doeltreffendheid van de isolatie-eigenschappen van dit toestel te controleren, adviseren we een verschilstroommeting van de aardleidingstroom/lekstroom volgens VDE 0701/0702 (afbeelding C.3b)uit te voeren.

14.4 Opslag van het toestel

Een gedemonteerd toestel moet vorstvrij worden bewaard, want er kan restwater in het toestel zitten dat kan bevriezen en daardoor schade veroorzaken.

14.5 De elektrische aansluitkabel bij de DEM 6 verwangen

Bij de DEM 6要去 bij verwanging een elektrische aansluitkabel met een diameter van 4mm^2 worden gebrukt.

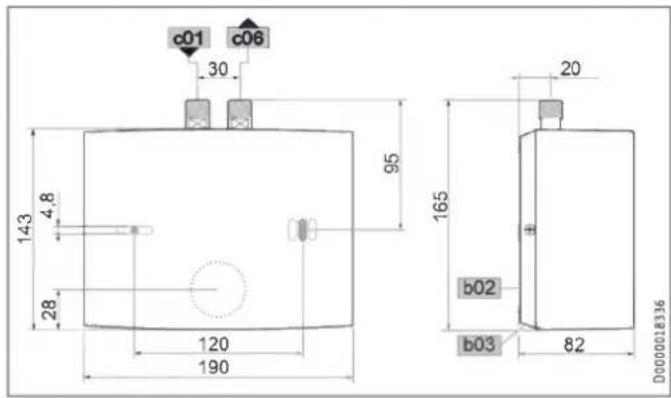

15.1 Afmetingen en aansluitingen

			DEM
b02	Doorvoer elektr.kabels I
b03	Doorvoer elektr.kabels II
c01	Koudwatertoevoer	Buitendraad	G 3/8 A
c06	Warmwateruilloop	Buitendraad	G 3/8 A

INSTALLATIE

Technische gegevens

1 Veiligheidsrukbegrenzer
2 Drukschakelaar
3 Elektronica met uitlooptemperatuursensor

15.2.2 DEM 4 en DEM 6

1/N/PE 200 - 240V

1 Veiligheidsdrukbegrenzer
2 Drukschakelaar
3 Elektronica met uitlooptemperatuursensor

Materielle schade

Bij een vaste aansluiting sluit u de elektrische aan-sluitkabel aan conform de beschrijving bij de klemmen.

1 Veiligheidsdrukbegrenzer
2 Drukschakelaar
3 Elektronica met uitlooptemperatuursensor

15.3 Temperatuurverhoging

De volgende temperatuurverhogingen zijn beschikkaar bij een spanning van 230 V/400 V:

X Debiet in l/min Y Temperatuurverhoging in K

1 3.5 kW - 230 V
2 4.4 kW - 230 V
3.57kW-230V
4 6.5 kW - 400 V

Voorbeeld DEM 3 met 3,5 kW
Debiet	l/min	2,0
Temperatuurverhoging	K	25
Koudwatertoevoertemperatuur	°C	12
Maximaal möglichke uitlooptemperatuur	°C	37

INSTALLATIE

Technische gegevens

15.4 Toepassingsmogelijkheden

Specifieke elektrische verbessand en specifieke elektrische geleid- baarheid, zie "Installatie/technische gegevens/gegevenstabel"

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Weerstandp ≥	Geleidhaarheidσ ≤		Weerstandp ≥	Geleidhaarheidσ ≤		Weerstandp ≥	Geleidhaarheidσ ≤
	mS/m	μS/cm	mS/m	μS/cm	mS/m	μS/cm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Gegevens over het energieverbruik

Productgeveensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 812/2013 | 814/2013

		DEM 3	DEM 4	DEM 6	DEM 7
		231001	231002	231215	232769
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Tapprofiel		XXS	XXS	XXS	XXS
Energieklasse		A	A	A	A
Energetisch rendement	%	39	39	39	40
Jaarliks stroomverbruik	kWh	478	478	478	467
Temperatuurinstilling af fabriek	°C	38	38	38	38
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere anwijzingen voor efficientiemeting		geen	geen	geen	geen
Dagelijks stroomverbruik	kWh	2,200	2,200	2,200	2,130

INSTALLATIE

Technische gegevens

15.6 Gegevenstabel

		DEM 3				DEM 4				DEM 6				DEM 7
		231001				231002				231215				232769
Elektrische gegevens
Nominaile spanning	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nominal vermogen	kW	2,7	3,2	3,53	3,8	3,3	4,0	4,4	4,8	4,3	5,2	5,7	6,2	5,9	6,5
Nominaile stroom	A	13,3	14,5	15,2	15,8	16,7	18,2	19,1	20,0	21,6	23,6	24,7	25,8	15,5	16,3
Beveiliging	A			16					20	25	25	25	32	16	20
Frequentie	Hz			50/60				50/60				50/60		50/-
Fasen				1/N/PE				1/N/PE				1/N/PE		2/PE
Specifieke waterrstand p15 ≥ (bij Økoud ≤ 25 °C)	Ω cm			1000				1000				1000		1000
Specifieke geleidbaarheid σ15 ≤ (bij Økoud ≤ 25 °C)	μS/cm			1000				1000				1000		1000
Specifieke waterrstand p15 ≥ (bij Økoud ≤ 50 °C)	Ω cm			1300				1300				1300		1300
Specifieke geleidbaarheid σ15 ≤ (bij Økoud ≤ 50 °C)	μS/cm			770				770				770		770
Max. netimpedantie bij 50 Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047	0,236	0,225
Aansluitingen
Wateraansluiting				G 3/8 A				G 3/8 A				G 3/8 A		G 3/8 A
Werkingsgebied
Max. toegelaten druk	MPa			1				1				1		1
Max. toeovertemperatuur voor naverwarming	°C			50				50				50		50
Waarden
Max. toegelaten toeovertemperatuur	°C			55				55				55		55
Instelbereik warmwatertemperatuur	°C			30-50				30-50				30-50		30-50
Aan	l/min			>1,5				>1,8				>2,2		>2,2
Drukkeries bij debiet	MPa			0,05				0,06				0,07		0,07
Debiet voor drukverlies	l/min			1,5				1,8				2,2		2,2
Debietbegrenzing bij	l/min			2,0				2,2				3,2		3,2
Warmwateraanbieding	l/min			2,0				2,5				3,2		3,7
Δθ bij aanbieding	K			25				25				25		25

INSTALLATIE

Technische gegevens

Hydraulische gegevens
		DEM 3	DEM 4	DEM 6	DEM 7
Nominale inhoud	1	0,1	0,1	0,1	0,1
Uitvoeringen
Montage bovenbouw		X	X	X	X
Montage onderbouw		X	X	X	X
Uitvoer ing open		X	X	X	X
Uitvoer ing gesloten		X	X	X	X
Beschermingsklasse		1	1	1	1
Isolatieblok		Kunststof	Kunststof	Kunststof	Kunststof
Verwarmingssystem warmtegenerator		Blankdraad	Blankdraad	Blankdraad	Blankdraad
Kap en darüberwand		Kunststof	Kunststof	Kunststof	Kunststof
Kleur		wit	wit	wit	wit
Beschermingsgraad (IP)		IP25	IP25	IP25	IP25
Afmetingen
Hoopte	mm	143	143	143	143
Breedte	mm	190	190	190	190
Diepte	mm	82	82	82	82
Lengte aansluitkabel	mm	700	700	700	700
Gewichten
Gewicht	kg	1,5	1,5	1,5	1,5

Info

Het toestel voldoet aan IEC 61000-3-12.

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanneer de dochtermaatschappij eigenaaranteedoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Gooi het toestel en de materialen na gebruik weg conform de nationale voorschriften.

Wanner op het toestel een doorgestreepte vuilcontainer is afgebeeld, brengt u het toestel voor hergebruik en recycling waar de gemeente-lijke inzamelpunten of terugnamepunten in de handel.

Dit document bestaatuitrecyclebaarpapier.

Gooi het document na de levenscylus van het toestel overeenkomstig de nationale voorschriften weg.

ZVLÁSTNÍ POKNY

OBSLUHA
