DHE 18/21/24 - Ketel STIEBEL ELTRON - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische doorstromer
Merk	Stiebel Eltron
Model	DHE 18/21/24 (instelbaar 18/21/24 kW)
Afmetingen (H x B x D)	466 x 225 x 116 mm
Gewicht	3,1 kg
Voeding	3/PE ~380-415 V, 50/60 Hz
Aangesloten vermogen	18 / 21 / 24 kW (selecteerbaar via jumper)
Temperatuurbereik	OFF, 20 °C tot 60 °C (in stappen van 0,5 °C)
Beschermingsgraad	IP 25 (IP 24 bij horizontale montage)
Maximaal toelaatbare druk	1 MPa (10 bar)
Maximale inlaattemperatuur	55 °C (bijverwarming), 70 °C max. (desinfectie)
Startdebiet	> 2,5 l/min
Nominale inhoud	0,4 l
Beschermingsklasse	1
Materiaal behuizing	Kunststof
Kleur	Wit
Hoofdfuncties	Elektronische regeling, gemotoriseerde klep, ECO-functie (3 niveaus), Tmax-beperking, wellness-doucheprogramma's (4), automatische hoeveelheidsregeling, verbruiksweergave, temperatuurgeheugen, vergrendeling bediening
Veiligheid	Interne thermische beveiliging (instelbaar door installateur), veiligheidsbegrenzer, veiligheidsschakelaar, luchtdetectie
Reiniging en onderhoud	Reinigen met vochtige doek, ontkalken van mousses, reinigen van het koudwaterinlaatfilter
Reserveonderdelen en repareerbaarheid	Functionele modules, sensoren, gemotoriseerde klep, bedieningseenheid, veiligheidsbegrenzer, debietsensor; accessoires: draadloze afstandsbediening, lastschakelrelais, thermostatische mengkraan, montagekits
Algemene informatie	Huishoudelijk gebruik, kan meerdere tappunten voeden, geschikt voor douche (douchemodus met beperking tot 55 °C), verticale of horizontale installatie, CE-conform

Veelgestelde vragen - DHE 18/21/24 STIEBEL ELTRON

Wat te doen als het apparaat niet verwarmt terwijl er water stroomt?

Controleer eerst de aardlekschakelaars. Als de voeding correct is, is het debiet mogelijk onvoldoende (< 2,5 l/min) door een verkalkte mousse of een vuil filter. Reinig de mousse en het filter. Als het probleem aanhoudt, neem dan contact op met een installateur.

Hoe stel ik de gewenste temperatuur in?

Draai aan de regelaar op het bedieningspaneel. De temperatuur kan worden ingesteld tussen OFF en 60 °C in stappen van 0,5 °C. U kunt ook twee favoriete temperaturen opslaan op de toetsen 1 en 2 door langer dan 3 seconden in te drukken.

Hoe activeer ik de ECO-functie om water te besparen?

Ga naar het menu Instellingen door op de toets i langer dan 5 seconden te drukken. Navigeer naar P 1 en selecteer het gewenste niveau: ECO1 (8 l/min), ECO2 (7 l/min) of ECO3 (6 l/min). Om te deactiveren kiest u OFF.

Is het apparaat beschermd tegen verbranding?

Ja, de installateur kan een interne thermische beveiliging instellen (stand 43, 50, 55 of 60 °C). In de douchemodus moet de temperatuur worden beperkt tot max. 55 °C. De gebruiker kan ook de Tmax-beperking activeren in het menu P2 voor extra veiligheid.

Kan ik het apparaat gebruiken met voorverwarmd water (zonne-energie)?

Ja, maar als de inlaattemperatuur hoger is dan de instelling, wordt het water niet verwarmd en knippert het display. Om brandwonden te voorkomen, installeert u een centrale thermostatische mengkraan (bijv. ZTA 3/4) ingesteld op max. 55 °C.

Hoe reinig ik het filter van de koudwaterinlaat?

Sluit de 3-weg afsluitkraan. Schroef de koudwateraansluiting los, verwijder het filter, reinig het met schoon water en monteer het terug. Zorg ervoor dat de afdichting en de plastic ring goed teruggeplaatst worden.

Wat betekenen de LED-indicatoren op de elektronische print?

Knipperende groene LED: apparaat onder spanning. Gele LED brandt: verwarmingsmodus. Geel knipperend: vermogenslimiet bereikt. Rood brandt: fout. Bij rood, raadpleeg het hoofdstuk Probleemoplossing in de handleiding.

Hoe reset ik het apparaat naar de fabrieksinstellingen?

Ga naar het menu Instellingen (P10), wanneer rSEt wordt weergegeven, druk dan tegelijkertijd op de toetsen 1 en 2 langer dan 5 seconden. Het scherm toont On, bevestig dan door op i langer dan 5 seconden te drukken.

Wat is de minimale hoogte voor installatie?

Houd een minimale afstand van 50 mm boven en onder het apparaat, en 90 mm aan de zijkanten voor toegankelijkheid. De installatie moet verticaal zijn, tenzij horizontale montage is voorzien (met een condensafvoergat).

Is het apparaat geschikt voor een douche?

Ja, het is geschikt. De installateur moet de interne thermische beveiliging instellen op max. 55 °C en de douchemodus gebruiken. Het apparaat kan ook wellness-programma's bieden (menu P3) met afwisseling warm/koud.

GEBRUIKSAANWIJZING DHE 18/21/24 STIEBEL ELTRON

BIJZONDERE INSTRUCTIES

BEDIENING

1. Algemene aanwijzingen 159

1.1 Veiligheidsaanwijzingen 159

1.2 Andere aandachtspunten in deze documentatie ____ 160

1.3 Meeteenheden 160

1. Veiligheid 161

2.2 Algemene veiligheidsaanwijzingen 161

2.3 Keurmerk 162

2.4 EU-conformiteitsverklaring 162

1. Toestelbeschrijving 162

2. Instellingen en indicatoren 163

4.1 Bedieningspaneel 163

4.2 Symbolen op het display 164

4.3 Gevraagde temperatuur instellen ____ 164

4.4 Temperatuurbegrenzing door middel van interne beveiliging tegen brandwonden (installateur) 164

4.5 Temperatuurbegrenzing Tmax (gebruiker) ____ 165

4.6 Geheugentoetsen temperatuur instellen 165

4.7 Aanvoertemperatuuraanwijzing 165

4.8 Menu Info 165

4.9 Parametermenu Instellingen 166

4.10 Instelaanbevelingen 170

1. Reiniging, verzorging en onderhoud 170

2. Problemen verhelpen 171

INSTALLATIE

1. Veiligheid 172

7.1 Algemene veiligheidsaanwijzingen ____ 172

7.2 Douchewerking 172

7.3 Voorschriften, normen en bepalingen ____ 172

1. Toestelbeschrijving 173

9.1 Montageplaats 174

9.2 Minimumafstanden 175

9.3 Waterinstallatie 175

1. Montage 176

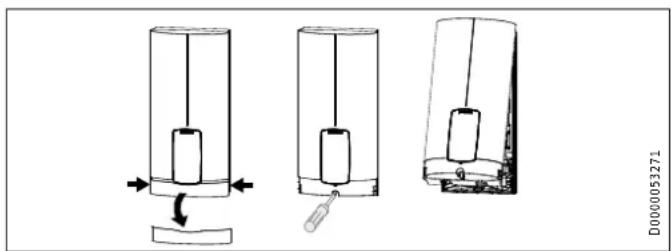

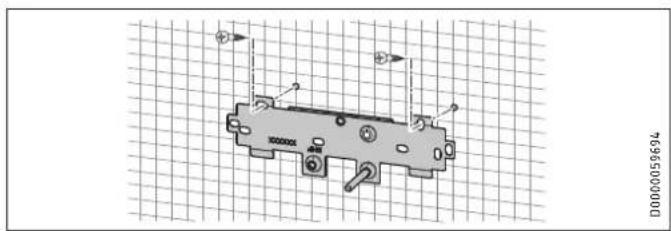

10.1 Standaardmontage 176

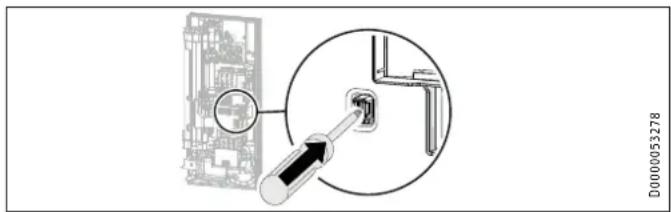

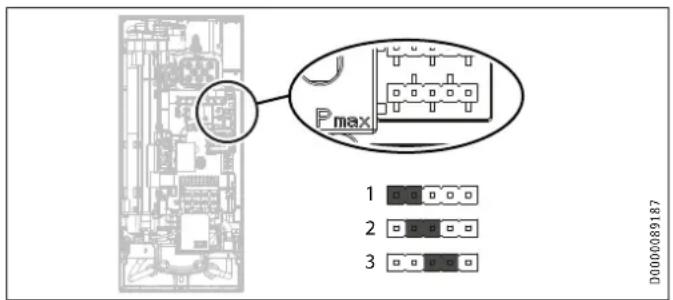

1. Ingebruikname 181

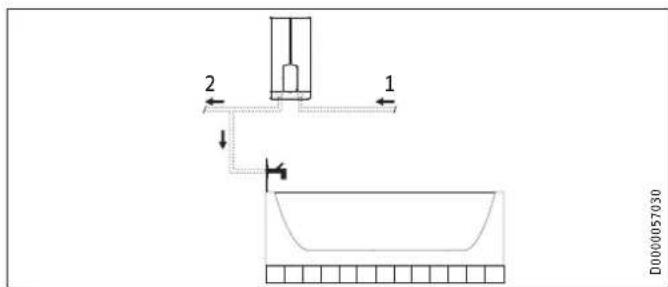

11.1 Voorbereidingen 181

11.2 Eerste ingebruikname ____ 182

11.3 Nieuwe ingebruikname 184

1. Buitendienststelling 184

2. Montageopties 184

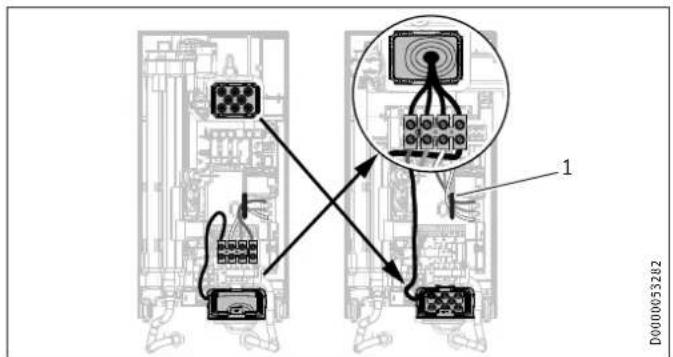

13.1 Elektrische aansluiting inbouw boven 185

INHOUD

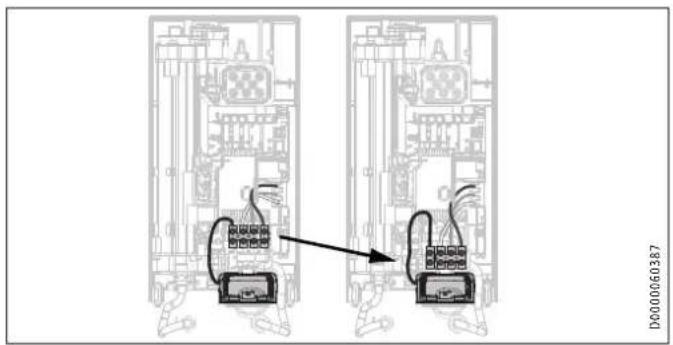

13.2 Elektriciteitsaansluiting inbouw onder bij korte netaansluitkabel 186
13.3 Elektrische aansluiting opbouw 186
13.4 Aansluiting van een lastafschakelrelais 187
13.5 Waterinstallatie opbouw 187
13.6 Waterinstallatie opbouw met soldeeraansluiting / persfitting ____ 188

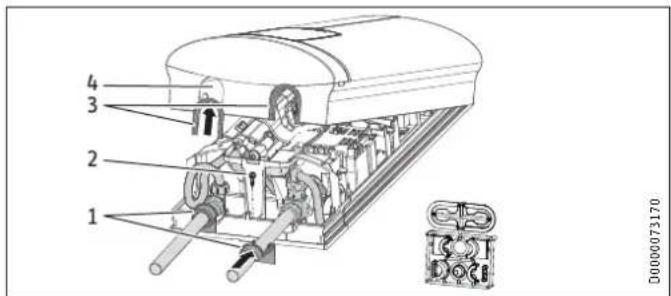

13.7 Montage van de bovenkap bij opbouwinstallatie voor de wateraansluiting ____ 188
13.8 Montage onderstuk achterwand bij opbouw-schroefaansluiting ____ 189

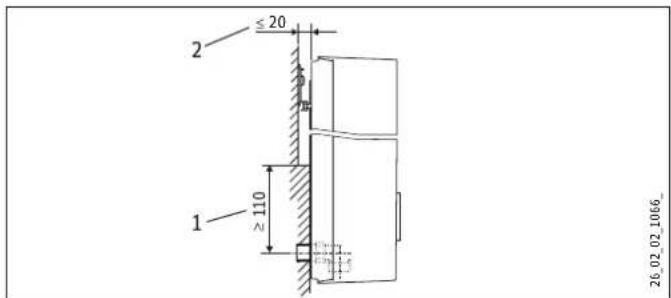

13.9 Wandbevestiging bij vervanging van het toestel ____ 190
13.10 Installatie bij betegeling ____ 190
13.11 Gedraaide bovenkap 191
13.12 Werking met voorverwarmd water 191
13.13 Horizontale montage van het toestel 192
14. Service-informatie 193
15. Storingen verhelpen 194
15.1 Weergave foutcode 196
16. Onderhoud 197
17. Technische gegevens 198

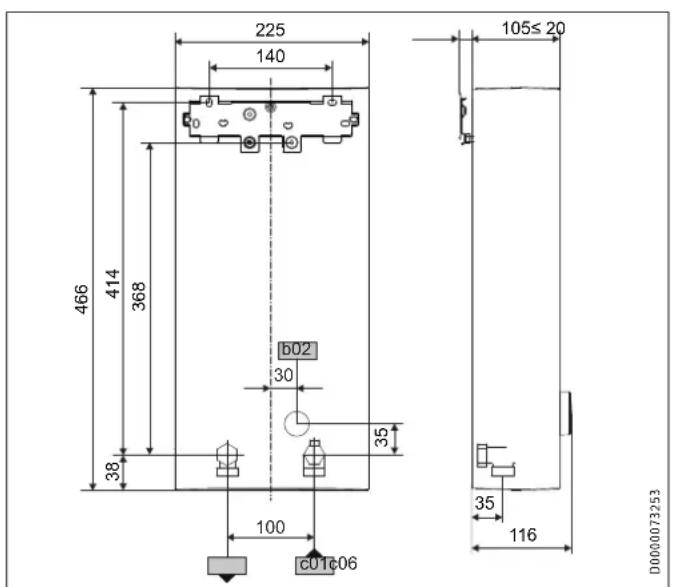

17.1 Afmetingen en aansluitingen 198

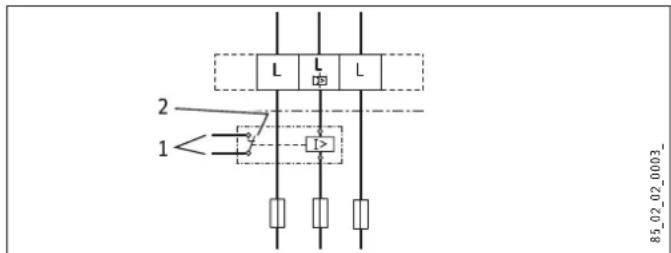

17.2 Elektrisch schakelschema 199
17.3 Warmwatervermogen 200
17.4 Toepassingsgebieden / omrekentabel 200

17.5 Drukverliezen 201
17.6 Storingsomstandigheden 201
17.7 Gegevens over het energieverbruik 201
17.8 Gegevenstabel 202

GARANTIE

MILIEU EN RECYCLING

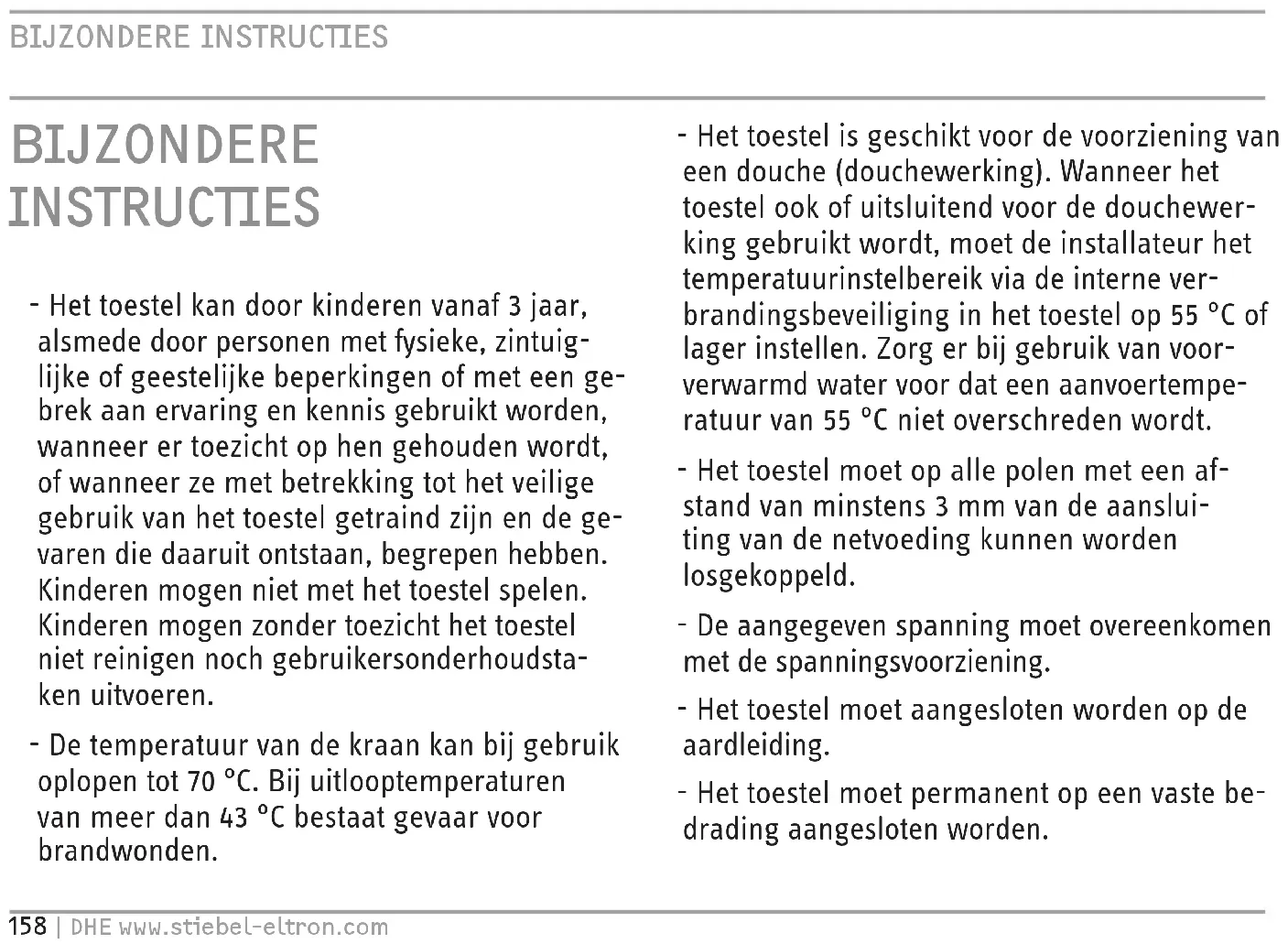

BIJZONDERE INSTRUCTIES

• Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel getraind zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel niet reinigen noch gebruikersonderhoudstaken uitvoeren.

• De temperatuur van de kraan kan bij gebruik oplopen tot 70 °C. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

• Het toestel is geschikt voor de voorziening van een douche (douchewerking). Wanneer het toestel ook of uitsluitend voor de douchewerking gebruikt wordt, moet de installateur het temperatuurinstelbereik via de interne verbrandingsbeveiliging in het toestel op 55 °C of lager instellen. Zorg er bij gebruik van voorverwarmd water voor dat een aanvoertemperatuur van 55 °C niet overschreden wordt.

• Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van de netvoeding kunnen worden losgekoppeld.
• De aangegeven spanning moet overeenkomen met de spanningsvoorziening.
• Het toestel moet aangesloten worden op de aardleiding.
• Het toestel moet permanent op een vaste bedrading aangesloten worden.

BEDIENING

Algemene aanwijzingen

• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie / Montage".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").
• De specifieke waterweerstand van het water- voorzieningsnetwerk mag niet onderschreden worden (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").
• Tap het toestel af zoals beschreven in het hoofdstuk "Installatie / Onderhoud / Het toestel aftappen".

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en de installateur.

Het hoofdstuk "Installatie" is bedoeld voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.

Overhandig de handleiding zo nodig aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw van veiligheidsinstructies

TREFWOORD Soort gevaar

Hier worden de mogelijke gevolgen vermeld, wanneer de veiligheidsaanwijzingen genegeerd worden.

Hier staan maatregelen om gevaren te voorkomen.

BEDIENING

Algemene aanwijzingen

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding (verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis

GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool.

Lees de aanwijzingsteksten grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

1.3 Meeteenheden

Info

Tenzij anders vermeld, worden alle afmetingen in de eenheid millimeter aangegeven.

BEDIENING

Veiligheid

2. Veiligheid

Het toestel is geschikt voor de opwarming van drinkwater of voor de bijverwarming van water dat voorverwarmd is. Het toestel kan één of meerdere tappunten voorzien.

Wanneer de maximale aanvoertemperatuur voor naverwarming wordt overschreden, wordt er niet naverwarmd.

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan op een veilige manier bediend worden door ongeschoolde personen. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een klein bedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik dat verder gaat dan wat hier wordt omschreven, geldt als niet reglementair. Onder reglementair gebruik valt ook het in acht nemen van deze handleiding alsmede de handleidingen voor het gebruikte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik oplopen tot 70 °C. Bij uitlooptemperaturen van meer dan 43 °C bestaat gevaar voor brandwonden.

Indien kinderen of personen met beperkte lichamelijke, zintuiglijke of geestelijke vermogens het toestel gebruiken, stelt u een temperatuurbegrenzing in. Controleer de correcte werking van een ingestelde temperatuurbegrenzing.

Wanneer een permanente en onveranderbare temperatuurbegrenzing vereist is, laat u de interne beveiliging tegen brandwonden door de installateur instellen.

Let op de volgende aanwijzingen bij werking met voorverwarmd water, bijv. bij gebruik van een zonne-installatie:

- De warmwatertemperatuur kan de ingestelde gevraagde temperatuur of een ingestelde temperatuurbegrenzing overschrijden.

- De dynamische verbrandingsbeveiliging tussen het toestel en een draadloze afstandsbediening werkt eventueel niet.

▶ Begrens dan de temperatuur met een voorgesch kelde centrale thermostaatkraan (bijv. ZTA 3/4).

BEDIENING

Toestelbeschrijving

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 3 jaar, alsmede door personen met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel getraind zijn en de gevaren die daaruit ontstaan, begrepen hebben. Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel niet reinigen noch gebruikersonderhoudstaken uitvoeren.

Materièle schade

Het toestel en de kraan moeten door de gebruiker tegen vorst beschermd worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

2.4 EU-conformiteitsverklaring

Info

DHE: Hierbij verklaart STIEBEL ELTRON dat het draadloze apparatuurtype voldoet aan de Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.stiebel-eltron.de/downloads

3. Toestelbeschrijving

Zodra u de warmwaterkraan opent, wordt het toestel automatisch ingeschakeld. Wanneer u de kraan sluit, wordt het toestel weer automatisch uitgeschakeld.

Het toestel verwarmt het water terwijl het door het toestel stroomt. De gevraagde temperatuur kan ingesteld worden. Vanaf een bepaald doorstroomvolume schakelt de regeling, afhankelijk van de temperatuurinstelling en de koudwatertemperatuur, het benodigde verwarmingsvermogen in.

De volledig elektronisch geregelde doorstromer met automatische vermogensaanpassing houdt de uitlooptemperatuur constant. Het water wordt door de volledig elektronische regeling met motorklep tot op de graad nauwkeurig op de ingestelde temperatuur opgewarmd. Dit gebeurt onafhankelijk van de toevoertemperatuur.

Wanneer het toestel met voorverwarmd water gebruikt wordt en de toevoertemperatuur de ingestelde temperatuur overschrijdt,

BEDIENING

Instellingen en indicatoren

wordt de inlooptemperatuur op de tweede displayregel weergegeven en knippert deze. Het water wordt niet verder verwarmd.

U kunt verschillende gevraagde temperaturen opslaan en snel oproepen. Met de ECO-functie wordt het doorstroomvolume in 3 vooraf ingestelde trappen begrensd door de ingebouwde motorklep. Het toestel beschikt over instelmogelijkheden voor een temperatuurbegrenzing (Tmax-functie, gebruiker) en een interne beveiliging tegen brandwonden (installateur). De achtergrondverlichting wordt automatisch ingeschakeld, zodra er water door het toestel stroomt of wanneer u een verandering op het bedieningspaneel doorvoert. De achtergrondverlichting schakelt automatisch zonder aanraking van het bedieningspaneel en na het einde van het aftappen uit.

Verwarmingssysteem

Het blankdraadelement zit ingesloten in een drukvaste kunststof mantel. Het verwarmingssysteem met roestvaste verwarmingsspiraal is geschikt voor kalkarm en kalkhoudend water, en is in grote mate ongevoelig voor verkalking. Het verwarmingssysteem zorgt voor een snelle en efficiënte warmwatervoorziening.

Info

Het toestel is uitgerust met een luchtdetectiesysteem, dat beschadiging van het verwarmingssysteem in verregaande mate voorkomt. Als er tijdens de werking lucht in het toestel komt, schakelt het toestel het verwarmingsvermogen gedurende één minuut uit, zodat het verwarmingssysteem wordt beschermd.

4. Instellingen en indicatoren

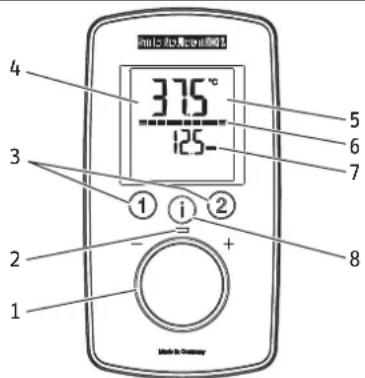

4.1 Bedieningspaneel

1 instelknop
2 Werkings-led
3 Geheugentoetsen temperatuur
4 Display met achtergrondverlichting
5 Hoofdweergave | Infoweergave | Parameterweergave
6 Segmentweergave [10 - 100%]
7 Tweede displayregel
8 Toets "i" voor het oproepen van informatie en selecteren uit het menu

BEDIENING

Instellingen en indicatoren

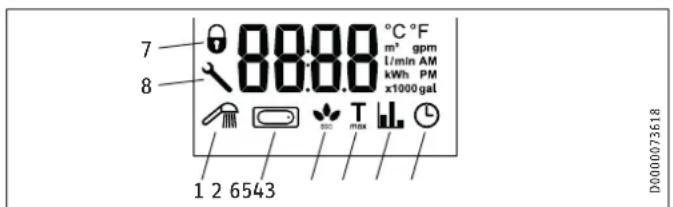

4.2 Symbolen op het display

Bij het activeren verschijnen de symbolen op het display.

7 8 80.00 °C °F m* gpm 1/min AM kWh PM x1000 gal 1 2 6543 D000073618

1 Wellness-douches
2 Automaat waterdebiet
3 ECO-indicator
4 Tmax, indicator bij geactiveerde temperatuurbegrenzing
5 Verbruiksindicator
6 Tijd
7 Bedieningsblokkering [aan/uit]
8 Bij een storing van het toestel verschijnt een steeksleutel

4.3 Gevraagde temperatuur instellen

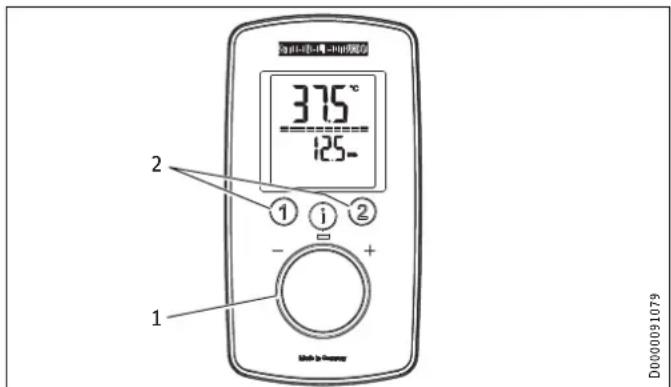

37.5°C 125- ① i ② - + 1 Made in Goumey D0000091079

1 Gevraagde temperatuurinstelling: OFF, 20 - 60 °C
2 Gewenste temperaturen oproepen/instellen

Instellingen

Instelling Stap Instelling Stap

20^ 60^ 0,5^ 68^ 140^

1°F

D0000091079

4.4 Temperatuurbegrenzing door middel van interne beveiliging tegen brandwonden (installateur)

Indien gewenst, kan de installateur een continue temperatuurbegrenzing instellen, bijv. in kleuterscholen, in ziekenhuizen, enz.

BEDIENING

Instellingen en indicatoren

Bij de voorziening van een douche moet de installateur het temperatuurinstelbereik in het toestel tot 55 °C of lager begrenzen.

Wanneer bij geactiveerde verbrandingsbeveiliging de ingestelde temperatuurwaarde bereikt wordt, knippert "Tmax".

4.5 Temperatuurbegrenzing Tmax (gebruiker)

U kunt de temperatuurbegrenzing individueel instellen. Bij activering van de temperatuurbegrenzing verschijnt "Tmax" op het display.

4.5.1 Temperatuurbegrenzing Tmax activeren/deactiveren

Zie het hoofdstuk "Parametermenu Instellingen".

4.6 Geheugentoetsen temperatuur instellen

De geheugentoetsen "1" en "2" kunt u instellen met een gewenste temperatuur.

▶ Kies een gewenste temperatuur.

Druk voor het opslaan van de gewenste temperatuur langer dan 3 seconden op de toets "1" of "2". De gekozen temperatuur wordt met 1x knipperen bevestigd.

4.7 Aanvoertemperatuuraanwijzing

Wanneer het toestel met voorverwarmd water gebruikt wordt en de toevoertemperatuur de ingestelde gevraagde temperatuur overschrijdt, wordt de inlooptemperatuur op de tweede displayregel weergegeven en knippert deze. Het water wordt niet verder verwarmd.

4.8 Menu Info

Het toestel heeft een nevenweergave waar verbruikswaarden weergegeven kunnen worden.

4.8.1 Menu Info oproepen

Druk kort op de toets "i" tot "i 1" verschijnt, verder met nog een druk op de toets "i".
▶ Verlaat de menuoptie door langer dan 5 seconden op de toets "i" te drukken. Alternatief: 30 seconden na het einde van het instellen schakelt de menuoptie automatisch uit.

Menu	Beschrijving	Toelichtingen	Weergave | display
1	Debiet	Weergave van het actuele doorstroom-volume.	Debietwaarde in l/min of gpm
2	Tijd	Weergave van de ac-tuele tijd.	Tijd
3	Energieverbruik	De verbruikte ener-giehoeveelheid wordt weergegeven.	Waarde in kWh
4	Waterverbruik	De verbruikte water-hoeveelheid wordt weergegeven.	Waarde in m^3 of gal

Info

De verbruikswaarden worden berekend op basis van de laatste reset.

BEDIENING

Instellingen en indicatoren

4.9 Parametermenu Instellingen

4.9.1 Parametermenu activeren

▶ Druk langer dan 5 seconden op de toets "i", "P 1" verschijnt, verder met kort drukken op de toets "i".
▶ Draai in het gekozen parametermenu de temperatuurinstelknop naar de gewenste weergave/instelling.

4.9.2 Parametermenu

Menu	Beschrijving Te kiezen	weergave | instelling	Toelichtingen Symbol |	display
P 1	ECO-water- en ener-giespaarfunctie	OFF | ECO1 | ECO2 | ECO3	Met de ECO-functie is het mogelijk het doorstroomvolume tot een maximumwaarde te begrenzen.Begrenzing doorstroomvolumes:8 l/min bij "ECO1" | 7 l/min bij "ECO2" | 6 l/min bij "ECO3" | zonder be-grenzing van de doorstroomvolumes bij "OFF".
P 2	Temperatuurbegrenzing Tmax	OFF | 20,0 | 20,5 ... °C of 68 | 69 ... °F	Met de temperatuurbegrenzing kunt u als gebruiker de instelbare ge-vraagde temperatuur op het toestel tot een maximumwaarde begren-zen. Controleer of de temperatuurbovengrens correct gekopieerd is.De installateur kan bovendien een temperatuur voor beveiliging tegen verbranding instellen. Deze temperatuur geldt dan als bovengrens van het instelbereik voor de temperatuurbegrenzing.	Tmax

BEDIENING

Instellingen en indicatoren

Menu	Beschrijving Te kiezen	weergave | instelling	Toelichtingen Symbol |	disp
P 3	Wellness-douches	OFF | Pro1 | Pro2 | Pro3 | Pro4	In het programma Wellness-douchen kunt u 4 verschillende programma's voor wisseldouches kiezen.WW = warm water, KW = koud water, min = minuten, sec = seconden- 1 Voorkomen van verkoudheidOm sterker te worden, adviseren wij tot slot een koude douche; daardoor wordt in het lichaam een reflexachtige opwarming gestart.
			- 2 WinterverfrissingAls verfrissende afsluiting van een winterse douche met opnieuw opwarming.
			- 3 ZomerfitnessprogrammaDe snelle wisseldouche voor het verbeteren van de fitheid met afsluitend opnieuw opwarming.
			- 4 DoorbloedingsprogrammaTer bevordering van de doorbloeding spoelt u uw armen en benen het beste af met koud water. Douchen dient dan vanaf de handen en voeten naar het lichaam toe te worden uitgevoerd. Deze procedure kunt u vervolgens met warm water herhalen.

BEDIENING

Instellingen en indicatoren

Menu	Beschrijving Te kiezen	weergave | instelling	Toelichtingen Symbol |	display
P 4	Waterdebietautomaat, volumes in gekozen eenheid instellen	OFF | 5 | 10 | ... 200 | of 2 ... 52 gal	Met de waterdebietautomaat kunt u een waterhoeveelheid kiezen, bijv. om een badkuip te vullen. Wanneer het vooraf ingestelde waterdebiet bereikt wordt, vermindert de automaat het debiet. De waterdebietautomaat moet u telkens voordat u het bad vult, inschakelen.Voorbeeld: het bad vullen met 80 liter (21 gal): als het bad met 80 liter (21 gal) gevuld is, vermindert de automaat het doorstroomvolume tot 4 l/ min = (1 gpm).
P 5	Temperatuureenheid	C | F	Kies een temperatuureenheid voor alle instellingen.	°C | °F
P 6	Volume-eenheid	L | GAL	Kies een volume-eenheid voor alle instellingen.	l | gal
P 7	Tijdnotatie 24H | 12h	Kies de notatie voor de tijd.		➊
P 8	Tijdinstelling	---:---	U kunt de tijd in 12 of 24 uur instellen:- 12 uur van 00:00 - 11:59 uur = AM/11:59 - 00:00 uur = PM- 24 uur van 00:00 tot 23:59 uurNa een spanningsonderbreking moet u de actuele tijd opnieuw instellen.	AM | PM (alleen bij 12h)
P 9	Bedieningsblokkering	On | OFF	U kunt de bedieningsblokkering instellen op "On" of "OFF".Deactiveren van de ingestelde bedieningsblokkering:► Druk dan 12 seconden op de toets "i".	➉ (alleen bij On)
P 10	Herstellen van fabrieksinstellingen	Reset (rSEt)	U kunt het toestel resetten naar de fabrieksinstellingen. Op het display wordt "rSEt" weergegeven.► Druk langer dan 5 seconden tegelijkertijd op de toetsen "1" en "2".De weergave gaat naar "On" ter bevestiging van de reset.► Druk langer dan 5 seconden op de toets "i" ter bevestiging van "On".
P 11	Verbruikswaarden resetten	Reset (rSEt | 📁)	U kunt de verbruikswaarden resetten. Op het display wordt "rSEt" weergegeven.► Druk langer dan 5 seconden tegelijkertijd op de toetsen "1" en "2".De weergave gaat naar "On" ter bevestiging van de reset.► Druk langer dan 5 seconden op de toets "i" ter bevestiging van "On".

BEDIENING

Instellingen en indicatoren

Menu	Beschrijving Te kiezen	weergave | instelling	Toelichtingen Symbol |	display
P 12	Achtergrondverlichting	Auto | On	U kunt de achtergrondverlichting van het display instellen.Bij de selectie "Auto" wordt de achtergrondverlichting bij de verwarmingsmodus en bij iedere bediening ingeschakeld. Na 30 seconden zonder bediening wordt de achtergrondverlichting weer uitgeschakeld.Bij de selectie "On" is de achtergrondverlichting continu aan.
P 13	Achtergrondverlichting dimmen	100% | 20% (J.I.I.kunt 2 standen kiezen voor de lichtsterkte van de achtergrondverlichting.
P 14	Draadloze module		Na de inbouw van een draadloze module (met of zonder aangeleerde draadloze afstandsbediening) in het toestel wordt menuoptie P 14 vrijgeschakeld en wordt op de bedieningseenheid "rc" weergegeven.U kunt een of verschillende draadloze afstandsbedieningen aanmelden. Daarvoor moet het aanmeldproces op het toestel en op de draadloze afstandsbediening uitgevoerd worden.Door langer dan 5 seconden op toets "1" op het toestel te drukken, wordt het aanmeldproces gestart en op de bedieningseenheid van het toestel door een voortgangsbalk op het display en de knipperende bedrijfs-led weergegeven. Start het aanmeldproces op de draadloze afstandsbediening conform de bijbehorende bedieningshandleiding.Nadat de aanmelding is gelukt, knippert de bedrijfs-led van het toestel kort. Als het aanmeldproces is mislukt, wordt dit automatisch na 30 seconden beëindigd.Door gedurende langer dan 5 seconden op toets "2" op het toestel te drukken, meldt u alle aangemelde draadloze afstandsbedieningen af.Bij het afmeldproces wordt gedurende 5 seconden "rc0" op het display van de bedieningseenheid weergegeven, daarna verschijnt weer "rc".

BEDIENING

Reiniging, verzorging en onderhoud

4.9.3 Parametermenu deactiveren

▶ Verlaat de menuoptie door langer dan 5 seconden op de toets "i" te drukken. Alternatief: 30 seconden na het einde van het instellen schakelt de menuoptie automatisch uit.

4.10 Instelaanbevelingen

Uw doorstromer zorgt voor max. nauwkeurigheid en max. comfort van het aangeboden warm water. Als u het toestel desondanks met een thermostaatkraan gebruikt, dan adviseren wij:

▶ Stel de insteltemperatuur op het toestel in op meer dan 50 °C. U stelt de gewenste temperatuur dan in op de thermostaatkraan.

Energie sparen

U verbruikt het minste energie wanneer u werkt met de volgende, door ons aanbevolen instellingen:

- 38 °C voor handwastafel, douche, bad

- 55 °C voor keukenaanrecht

Interne verbrandingsbeveiliging (installateur)

Indien gewenst, kan de installateur een continue temperatuurbegrenzing instellen, bijv. in kleuterscholen, in ziekenhuizen, enz.

Insteladvies bij de werking met een thermostaatkraan en met door middel van een zonne-installatie voorverwarmd water

▶ Stel de temperatuur op het toestel in op de maximale temperatuur.

Na onderbreking van de watertoevoer

Materièle schade

Om te vermijden dat het blankdraadelement na onderbreking van de watervoorziening beschadigd raakt, moet het toestel met behulp van de volgende procedure weer in werking worden gesteld.

▶ Schakel het toestel spanningsvrij door de zekeringen uit te schakelen.

▶ Open de kraan gedurende een minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht.

▶ Schakel de voeding opnieuw in.

5. Reiniging, verzorging en onderhoud

- Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhouden en te reinigen.

- Controleer regelmatig de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.

BEDIENING

Problemen verhelpen

1. Problemen verhelpen

Probleem Oorzaak Oplossing
Het toestel wordt niet geactiveerd hoewel de warmwaterkraan volledig open staat.	Er is geen spanning.	Controleer de zekeringen van de huisinstallatie.
De watervoorziening is	De straalregelaar in de kraan of de douchekop is verkalkt of verontreinigd.	Reinig en/of ontkalk de straalregelaar of de douchekop.
	onderbroken.	Ontlucht het toestel en de koudwatertoevoerleiding.
Terwijl er warm water wordt afgenomen, stroomt er kortstondig koud water.	Het luchtdetectiesysteem detecteert lucht in het water. Het schakelt het verwarmingsvermogen gedurende korte tijd uit.	Na 1 minuut treedt het toestel automatisch weer in werking.
De gewenste temperatuur kan niet ingesteld worden.	De temperatuurbegrenzing en/of de interne verbrandingsbeveiliging is ingeschakeld.	Schakel de temperatuurbegrenzing uit. Alleen de installateur kan de interne verbrandingsbeveiliging veranderen.
Het doorstroomvolume is te laag.	De ECO-functie is geactiveerd.	Stel een andere ECO-stand in of deactiveer de ECO-functie.
Op de bedieningseenheid kunnen geen instellingen worden uitgevoerd.	De bedieningsblokkering is geactiveerd.	Druk langer dan 12 seconden op de toets “i” voor het deactiveren van de bedieningsblokkering.

Info

De weergegeven gegevens in de bedieningseenheid en de gekozen instellingen blijven na een uitval van de stroom- voorziening behouden.

Waarschuw de installateur, wanneer u de oorzaak niet zelf kunt verhelpen. Hij kan u sneller en beter helpen, als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en reserveonderdelen voor het toestel.

Materièle schade

Houd rekening met de maximale toevoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Door een centrale thermostaatkraan (zie hoofdstuk "Toe-stelbeschrijving / Toebehoren") in te bouwen, kunt u de maximale aanvoertemperatuur begrenzen.

WAARSCHUWING elektrische schok

Dit toestel bevat condensatoren die na ontkoppeling van het stroomnet ontladen. De ontladspanning van de condensatoren kan evt. kortstondig > 60 V DC bedragen.

7.2 Douchewerking

▶ Stel bij de voorziening van een douche de interne verbrandingsbeveiliging in op 55 °C of lager, zie hoofdstuk "Ingebruikname / Voorbereidingen".

Let op de volgende aanwijzingen bij werking met voorverwarmd water, bijv. bij gebruik van een zonne-installatie:

- De warmwatertemperatuur kan de ingestelde gevraagde temperatuur of een ingestelde temperatuurbegrenzing overschrijden.

- De dynamische verbrandingsbeveiliging tussen het toestel en een draadloze afstandsbediening werkt eventueel niet.

▶ Begrens dan de temperatuur met een voorgeschakelde centrale thermostaatkraan (bijv. ZTA 3/4).

7.3 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be- palingen in acht.

- Beschermingsgraad IP 24/IP 25 is alleen gewaarborgd met vakkundig gemonteerde kabeltulle.

INSTALLATIE

Toestelbeschrijving

- De specifieke elektrische weerstand van het water mag niet lager zijn dan de waarde die vermeld staat op het typeplaatje. Bij een waternetsysteem moet u rekening houden met de laagste elektrische weerstand van het water. De specifieke elektrische weerstand of het elektrisch geleidend vermogen van het water kunt u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel wordt het volgende geleverd:

• Wandbevestiging
• Montagesjabloon
• 2 dubbele nippels
• 3-wegkogelkraan voor koud water
• T-stuk voor warm water
• Vlakke afdichtingen
• Zeef
• Kunststof vormring
• Kunststof aansluitstukken / montagehulp
• Kap- en achterwandgeleidingsstukken

- Jumper voor interne verbrandingsbeveiliging

- Jumper voor vermogensomschakeling (alleen bij DHE 18/21/24)

8.2 Toebehoren

Draadloze afstandsbediening

- FFB 4 Set EU

Kranen

• MEKD-eengreeps-keuken-drukkraan
• MEBD-eengreeps-bad-drukkraan

Waterstoppen G 12 A

Wanneer u andere dan de aanbevolen opbouwdrukkranen gebruikt, gebruikt u de waterstoppen.

Montageset opbouwinstallatie

• Soldeerschroefkoppeling koperbuis voor soldeeraansluiting ∅ 12 mm
• Persfitting koperbuis
• Persfitting kunststofbuis (geschikt voor Viega: Sanfix-Plus of Sanfix-Fosta)

Universeel montageframe

- Montageframe met elektrische aansluitingen

Buiskit voor onderbouwtoestellen

Wanneer u de wateraansluitingen (G 3/8 buitendraad) boven het toestel aansluit, heeft u de buiskit voor onderbouwmontage nodig.

INSTALLATIE

Voorbereidingen

Buiskit voor verschoven montage

Wanneer u het toestel tot 90 mm ten opzichte van de wateraansluiting verticaal omlaag moet verschuiven, gebruikt u deze buiskit.

Buiskit voor vervanging van gas-waterverwarmer

Wanneer de bestaande installatie gas-waterverwarmeraansluitingen omvat (koudwateraansluiting links en warmwateraansluiting rechts), heeft u deze buiskit nodig.

Buiskit DHB-watersteekkoppelingen

Wanneer de bestaande installatie watersteekaansluitingen van een DHB omvat, gebruikt u de watersteekkoppelingen.

Lastafschakelrelais (LR 1-A)

Het lastafschakelrelais voor inbouw in de elektrische installatie laat een voorrangsschakeling van de doorstromer toe, wanneer bijvoorbeeld tegelijkertijd elektrische accumulatieverwarming gebruikt wordt.

Centrale thermostaatkraan (ZTA 3/4)

U gebruikt de thermostaatkraan voor centrale voormenging bijvoorbeeld bij gebruik van een doorstromer met voorverwarmd water. Stel de kraan op max. 55 °C in voor gebruik in douchewerking.

9. Voorbereidingen

9.1 Montageplaats

Materièle schade

Het toestel mag alleen in een vorstvrije ruimte gemonteerd worden.

▶ Monteer het toestel verticaal en in de buurt van het tappunt. Zie hoofdstuk "Opties voor montage/horizontale montage van het toestel" voor de horizontale inbouw.

Het toestel is geschikt voor onderbouw- en bovenbouwmontage.

Onderbouwmontage

D0000056242 1 2

1 Koudwatertoevoer
2 Warmwateruitloop

INSTALLATIE

Voorbereidingen

Bovenbouwmontage

2 1 D0000057030

1 Koudwatertoevoer
2 Warmwateruitloop

Info

▶ Monteer het toestel aan de wand. De wand moet voldoende draagvermogen hebben.

9.2 Minimumafstanden

≥60 ≥50≥50 ≥60 D0000060809

Houd de minimale afstanden aan om een storingsvrije werking van het toestel te waarborgen en onderhoudswerkzaamheden aan het toestel mogelijk te maken.

9.3 Waterinstallatie

▶ Spoel de waterleiding grondig door.

Kranen

Gebruik geschikte drukkranen. Open kranen zijn niet toegestaan.

Info

De 3-wegkogelkraan in de koudwatertoevoer mag niet gebruikt worden om het debiet te smoren. De 3-wegkogelkraan is alleen bestemd voor het afsluiten van de koudwatertoevoer.

INSTALLATIE

Montage

Toegestaan materiaal waterleidingen

• Koudwatertoevoerleiding: thermisch gegalvaniseerde stalen buis, roestvaststalen buis, koperbuis of kunststofbuis
• Warmwateruitloopleiding: roestvaststalen buis, koperbuis of kunststofbuis

Materiële schade

Wanneer kunststofbuizen gebruikt worden, dient u rekening te houden met de maximaal toegelaten toevoertemperatuur en de maximaal toegelaten druk.

Debiet

▶ Controleer of het debiet voor het inschakelen van het toestel bereikt wordt.
▶ Als het benodigde debiet bij volledig geopende aftapkraan niet wordt gehaald, verhoogt u de waterleidingdruk.

10. Montage

Fabrieksinstellingen DHE 18/21/24 DHE 27
Interne beveiliging tegen brand-wonden	°C 60 60
Aansluitvermogen kW 21 27
Aansluitvermogen selecteerbaar		x

Standaardmontage	DHE 18/21/24	DHE 27
Elektrische aansluiting onderaan, in-bouwinstallatie	x	x
Wateraansluiting inbouwtoestel	x	x

Zie voor meer montagemogelijkheden het hoofdstuk "Montage-ppties".

10.1 Standaardmontage

Toestel openen

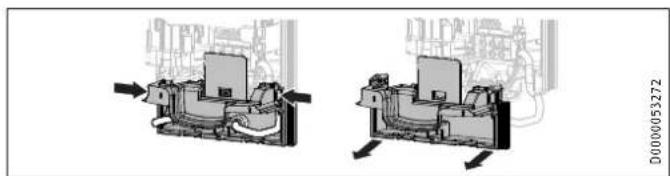

▶ Open het toestel door de afdekplaat aan de zijkant vast te pakken en van de bovenkap naar voren af te trekken. Draai de schroef los. Zwenk de bovenkap omhoog.

▶ Demonteer de achterwand door de beide vergrendelhaken in te drukken en het onderstuk van de achterwand naar voren af te trekken.

Aansluitkabel voorbereiden inbouw onder

160 ≥30 1 D0000053273

1 Montagehulp voor de kabelinvoer

▶ Bereid de netaansluitkabel voor.

Wandbevestiging monteren

▶ Teken de boorgaten af met de montagesjabloon. Bij opbouwinstallatie moet u ook het bevestigingsgat in het onderste gedeelte van de sjabloon aftekenen.

▶ Boor de gaten en bevestig de wandbevestiging op 2 punten met het gepaste bevestigingsmateriaal (schroeven en pluggen niet meegeleverd).

Dubbele nippels monteren

Materiële schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

INSTALLATIE

Montage

D000053319

Dicht af en schroef de dubbele nippels erin.

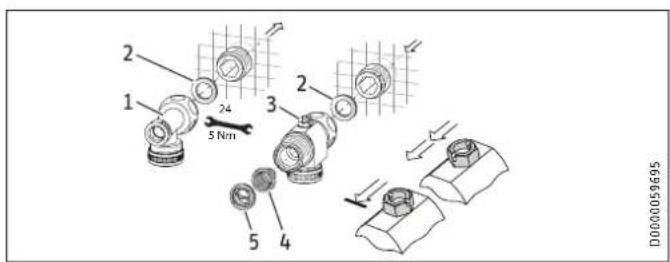

Wateraansluiting tot stand brengen

1 2 3 4 5 D0000059695

1 Warm water met T-stuk
2 Dichting
3 Koud water met 3-wegkogelkraan
4 Zeef
5 Kunststof vormring

▶ Schroef het T-stuk en de 3-wegkogelkraan met telkens een vlakke afdichting op de dubbele nippels.

Materiële schade Voor de werking van het toestel moet de zeef ingebouwd zijn. ► Controleer bij vervanging van het toestel of de zeef aanwezig is.

Toestel monteren

Info Bij montage met flexibele leidingaansluitingen moet u de achterwand bovendien met een schroef bevestigen.

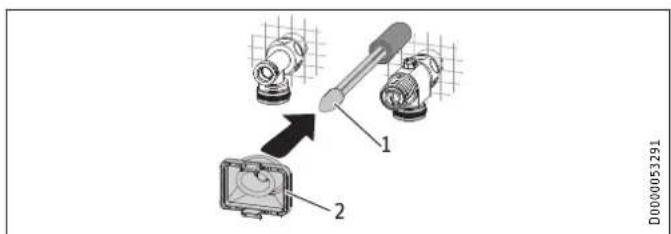

D0000053291

1 Montagehulp voor de kabelinvoer
2 Kabeltulle

Gebruik voor een betere geleiding van de aders door de kabeltulle de montagehulp (zie bijgevoegde set kunststof onderdelen).

▶ Demonteer de kabeltulle uit de achterwand.

INSTALLATIE

Montage

▶ Steek de kabeltulle over de kabelmantel van de netaansluit-kabel. Vergroot bij grotere kabeldoorsneden eventueel het gat in de kabeltulle.

▶ Verwijder de transportstoppen uit de leidingaansluitingen van het toestel.
▶ Buig de netaansluitkabel 45° naar boven.
▶ Duw de netaansluitkabel met de kabeltulle vanaf de achterkant door de achterwand.

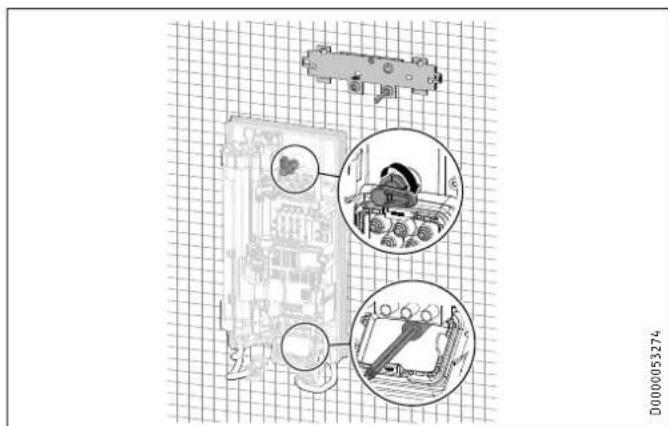

▶ Monteer het toestel op de schroefbouten van de wandbevestiging.
Druk de achterwand stevig aan en lijn de achterwand uit.

▶ Vergrendel de bevestigingsknevel door 90° naar rechts te draaien.
▶ Trek de kabeltulle in de achterwand totdat beide vergrendelhaken vergrendelen.

19 3 Nm 24 5 Nm D0000056244

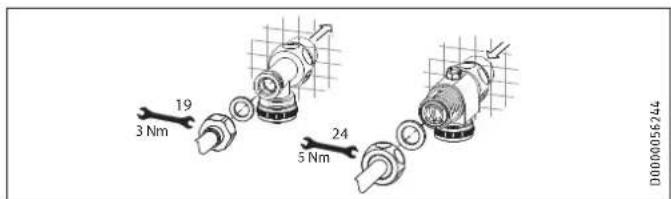

▶ Schroef de leidingaansluitingen met de vlakke afdichtingen op de wateraansluitingen.
▶ Open de 3-wegkogelkraan of de afsluitklep in de koudwatertoevoerleiding.

INSTALLATIE

Montage

Elektriciteit aansluiten

WAARSCHUWING elektrische schok Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

WAARSCHUWING elektrische schok Aansluiting op het stroomnet is alleen toegestaan als vaste aansluiting in combinatie met de uitneembare ka- beltulle. Het toestel moet op alle polen met een afstand van minstens 3 mm van de aansluiting van de netvoeding kunnen worden losgekoppeld.

WAARSCHUWING elektrische schok Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Materiële schade Houd rekening met de specificaties op het typeplaatje. De aangegeven nominale spanning moet overeenkomen met de netspanning.

▶ Sluit de netaansluitkabel aan op de netaansluitklem.

Onderstuk van achterwand monteren

1 Afdekplaat voor het onderstuk van de achterwand

▶ Monteer het onderstuk van de achterwand in de achterwand. Controleer of de beide vergrendelhaken vergrendeld zijn.
Lijn het gemonteerde toestel uit door de bevestigingsknevel los te maken, de elektriciteitsaansluiting en de achterwand uit te lijnen en de bevestigingsknevel weer vast te draaien. Als de achterwand van het toestel niet goed aansluit tegen de wand, kunt u het toestel onderaan met een extra schroef bevestigen.

Materièle schade

De afdekplaat voor het onderstuk van de achterwand mag in ingebouwde toestand niet verbogen worden.

INSTALLATIE

Ingebruikname

11. Ingebruikname

11.1 Voorbereidingen

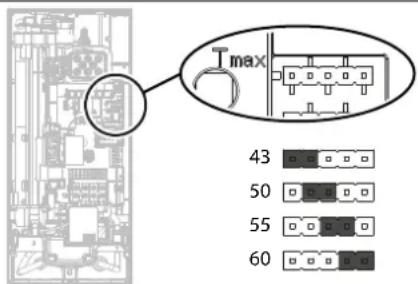

Interne verbrandingsbeveiliging via jumper-insteekplaats

T max 43 50 55 60

D0000089184

▶ Monteer de jumper "Instelling verbrandingsbeveiliging" op de gewenste positie (= temperatuur in °C) van de contactstrip.

Positie jumper Beschrijving

43 Bijv. in kleuterscholen, ziekenhuizen, enz.

50

55 Max. voor douchewerking

60 Fabrieksinstelling

Zonder jumper Begrenzing 43 °C

Bij werking met voorverwarmd water, bijv. bij gebruik van een zonne-installatie, kunnen de interne beveiliging tegen brandwonden en de door de gebruiker instelbare temperatuurbegrenzing Tmax worden overschreden.

▶ Begrens dan de temperatuur met een voorgeschakelde centrale thermostaatkraan (bijv. ZTA 3/4).

INSTALLATIE

Ingebruikname

Aansluitvermogen omschakelen via jumper-insteekplaats, alleen bij DHE 18/21/24

Wanneer u bij het toestel met omschakelbaar aansluitvermogen een ander aansluitvermogen kiest dan de 21 kW die in de fabriek ingesteld is, moet u de jumper verplaatsen.

Pmax 1 2 3 D000089187

▶ Monteer de jumper op de gewenste positie van de contactstrip.

Positie jumper Aansluitvermogen

1 18 kW
2 21 kW
3 24 kW
Zonder jumper 18 kW

11.2 Eerste ingebruikname

on

60 s

D0000053277

▶ Open en sluit meerdere keren alle aangesloten aftapkranen totdat het leidingwerk en het toestel luchtvrij zijn.
▶ Voer een dichtheidscontrole uit.

D0000053278

▶ Schakel de veiligheidsschakelaar in door de resettoets stevig in te drukken (het toestel wordt met uitgeschakelde veiligheidsschakelaar geleverd).

INSTALLATIE

Ingebruikname

Bij monderbouwmontage dient de bovenkap voor een betere bediening gedraaid te worden, zie hoofdstuk "Montageopties / Gedraaide bovenkap".

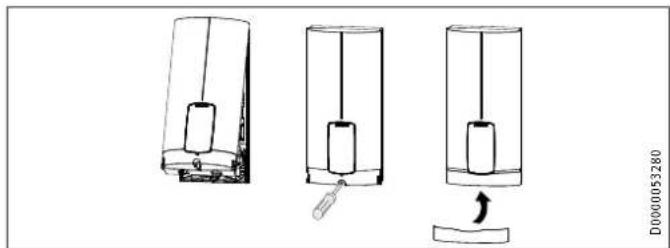

Haak de bovenkap aan de bovenkant achteraan in de achterwand. Zwenk de bovenkap omlaag. Controleer of de bovenkap bovenaan en onderaan stevig is bevestigd.

▶ Markeer het geselecteerde aansluitvermogen en de nominale spanning op het typeplaatje van de bovenkap (aan beide kanten). Doe dat met een balpen.
Zet de bovenkap vast met de schroef.
▶ Monteer de afdekplaat op de bovenkap.
▶ Verwijder de beschermfolie van het bedieningspaneel.

on D0000053281

▶ Schakel de netspanning in.

11.2.1 Overdracht van het toestel

Leg aan de gebruiker de werking van het toestel uit en maak hem vertrouwd met het gebruik ervan.
▶ Wijs de gebruiker op mogelijke gevaren, met name het gevaar voor brandwonden.
▶ Overhandig de handleiding.

INSTALLATIE

Buitendienststelling

11.3 Nieuwe ingebruikname

Materièle schade

Om te vermijden dat het blankdraadelement na onderbreking van de watervoorziening beschadigd raakt, moet het toestel met behulp van de volgende procedure weer in werking worden gesteld.

▶ Schakel het toestel spanningsvrij door de zekeringen uit te schakelen.
▶ Open de kraan ten minste gedurende 1 minuut tot het toestel en de voorgeschakelde koudwatertoevoerleiding vrij zijn van lucht.
▶ Schakel de voeding opnieuw in.

12. Buitendienststelling

Koppel het toestel op alle polen los van het stroomnet.
- Tap het toestel af (zie het hoofdstuk "Onderhoud / Toestel aftappen").

13. Montageopties

Overzicht montageopties

Elektrische aansluiting Beschermings-
	graad (IP)
Inbouw boven IP 25
Inbouw onder bij korte netaansluitkabel IP 25
Opbouw IP 24

Wateraansluiting Beschermings-	graad (IP)
Opbouw IP 24

Overige	Beschermings-graad (IP)
Installatie bij betegeling	IP 25
Gedraaide bovenkap	IP 25
Horizontale montage van het toestel	IP 24

WAARSCHUWING elektrische schok Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

INSTALLATIE

Montageopties

13.1 Elektrische aansluiting inbouw boven

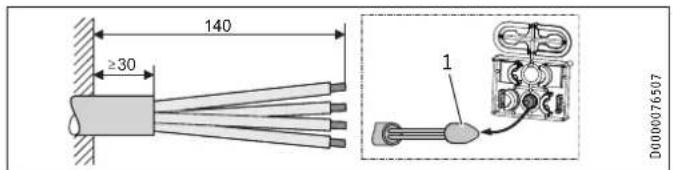

140 ≥30 1 D000076507

1 Montagehulp voor de kabelinvoer

▶ Bereid de netaansluitkabel voor.

1 Kabeldoorvoer

▶ Verplaats de netaansluitklem van onder naar boven. Maak daarvoor de bevestigingsschroef los. Draai de netaansluitklem met de aansluitkabels 180° rechtsom. Leg de kabels om de kabelgeleiding. Schroef de netaansluitklem weer vast.

▶ Vervang de kabeltullen.

Monteer de eerder boven geplaatste kabeltulle nu onderaan.

▶ Steek de kabeltulle over de kabelmantel van de netaansluitkabel.

▶ Monteer het toestel op de schroefbouten van de wandbevestiging.

▶ Druk de achterwand stevig aan. Vergrendel de bevestigings-knevel door 90° naar rechts te draaien.

▶ Trek de kabeltulle in de achterwand totdat beide vergrendelhaken vergrendelen.

▶ Sluit de netaansluitkabel aan op de netaansluitklem.

WAARSCHUWING elektrische schok De aansluitdraden mogen niet boven het niveau van de netaansluitklem uitsteken.

INSTALLATIE

Montageopties

13.2 Elektriciteitsaansluiting inbouw onder bij korte netaansluitkabel

D000060387

▶ Verplaats de netaansluitklem verder naar beneden. Maak daarvoor de bevestigingsschroef los. Schroef de netaansluitklem weer vast.

13.3 Elektrische aansluiting opbouw

Info

Bij dit aansluittype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

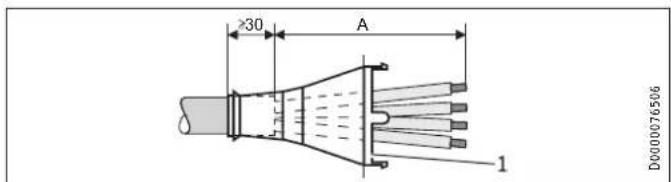

×30 A 1 D0000076506

1 Kabeltulle

Elektrische aansluiting opbouw Afmeting A

Positie onder in het toestel 160

Positie boven in het toestel 110

Bereid de netaansluitkabel voor. Monteer de kabeltulle.

Materièle schade

Wanneer u per ongeluk een verkeerde doorvoer uit de achterwand/bovenkap gebroken hebt, moet u een nieuwe achterwand of bovenkap gebruiken.

▶ Zaag en breek de benodigde doorvoeren uit de achterwand en de bovenkap (posities zie hoofdstuk "Technische gegevens / Afmetingen en aansluitingen"). Ontbraam scherpe randen met een vijl.

▶ Leid de netaansluitkabel door de kabeltulle.
▶ Sluit de netaansluitkabel aan op de netaansluitklem.

INSTALLATIE

Montageopties

13.4 Aansluiting van een lastafschakelrelais

Plaats een lastafschakelrelais in combinatie met andere elektrische toestellen, bv. elektrische accumulatieverwarming, in de elektrotechnische installatie. De lastafschakeling vindt plaats wanneer de doorstromer actief is.

Materièle schade

Sluit de fase die het lastafschakelrelais schakelt, aan op de gemerkte klem van de netaansluitklem in het toestel (zie hoofdstuk "Technische gegevens / Schakelschema").

13.5 Waterinstallatie opbouw

Info

Bij dit aansluitttype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

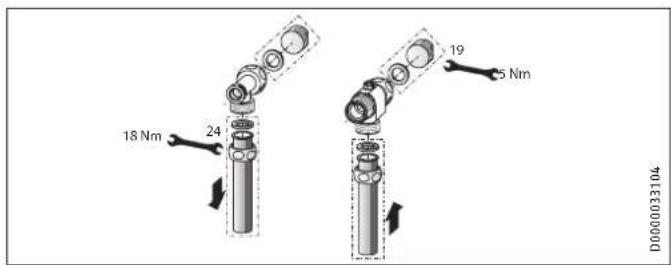

18 Nm 24 19 5 Nm D0000033104

▶ Monteer waterstoppen met dichtingen om de inbouwaansluiting af te sluiten. Bij de als toebehoren verkrijgbare kranen worden de waterstoppen en dichtingen meegeleverd. Voor andere dan de door ons aanbevolen drukkranen kunt u waterstoppen en dichtingen als toebehoren bestellen.
▶ Monteer een geschikte drukkraan.
▶ Plaats het onderstuk van de achterwand onder de aansluitbuizen van de kraan en schuif het in de achterwand.
▶ Schroef de aansluitbuizen op het T-stuk en de 3-wegkogelkraan.

Info

De beugels voor buisbevestigingen op het onderstuk van de achterwand kunt u indien nodig uitbreken.

INSTALLATIE

Montageopties

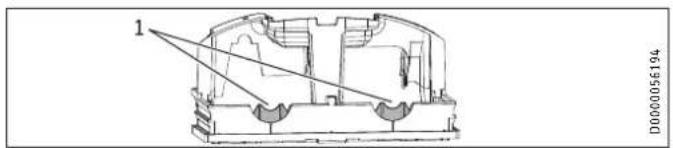

1 D0000056194

1 Beugel

13.6 Waterinstallatie opbouw met soldeeraansluiting / persfitting

Info

Bij dit aansluittype wijzigt de beschermingsgraad van het toestel.

Wijzig het typeplaatje. Streep de vermelding IP 25 door en kruis het vakje IP 24 aan. Doe dat met een balpen.

Met het toebehoren "soldeeraansluiting" of "persfitting" kunt u koperleidingen of kunststofleidingen verbinden.

Bij "soldeeraansluiting" met een schroefaansluiting voor 12 mm koperleidingen dient u als volgt te werk te gaan:

▶ Schuif de wartelmoeren over de aansluitbuizen.

▶ Soldeer de inlegstukken op de koperleidingen.

▶ Plaats het onderstuk van de achterwand onder de aansluitbuizen van de kraan en schuif het in de achterwand.

▶ Schroef de aansluitbuizen op het T-stuk en de 3-wegkogelkraan.

Info

Houd rekening met de info van de fabrikant van de kraan.

13.7 Montage van de bovenkap bij opbouwinstallatie voor de wateraansluiting

1 2 3 4 D0000073170

1 Achterwandgeleidingsstukken
2 Schroef
3 Kapgeleidingsstukken met afdichtlipjes aan buiszijde
4 Doorvoeropening

Breek en zaag de doorvoeropeningen in de bovenkap netjes uit. Gebruik, indien nodig, een vijl.

Klik de kapgeleidingsstukken vast in de doorvoeropeningen.

INSTALLATIE

Montageopties

Alleen bij gebruik van het toebehoren "Soldeeraansluiting" en de exacte naleving van alle montageafmetingen:

Breek de afdichtlipjes uit de kapgeleidingsstukken.
Plaats de achterwandgeleidingsstukken op de buizen. Schu ze in elkaar. Ten slotte schuift u de geleidingsstukken tot aan de aanslag tegen de achterwand.
▶ Bevestig het onderstuk van de achterwand met een schroef.

Info

Gebruik de kapgeleidingsstukken met afdichtlipjes voor de compensatie van een kleine verschuiving van de aansluitbuizen en/of het gebruik van het toebehoren "Press-fitting". In dit geval worden de achterwandgeleidingsstukken niet gemonteerd.

13.8 Montage onderstuk achterwand bij opbouwschroefaansluiting

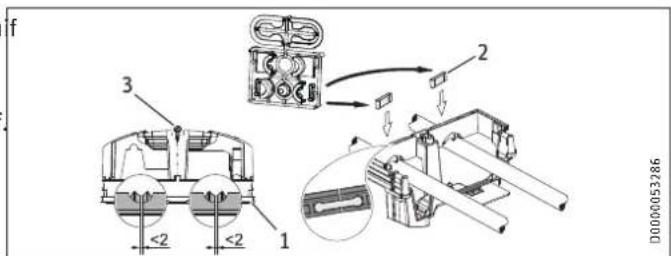

f 3 1 2 D0000053286

1 Onderstuk van de achterwand
2 Meegeleverd verbindingsstuk
3 Schroef

Bij het gebruik van opbouwschroefaansluitingen kan het onderstuk van de achterwand ook na de kraanmontage gemonteerd worden. Daarvoor gaat u als volgt te werk:

▶ Zaag het onderstuk van de achterwand open.
▶ Monteer het onderstuk van de achterwand door het zijde lings open te buigen en over de opbouwbuizen te steken.
▶ Steek de verbindingsstukken achterlangs in het onderstu van de achterwand.

Klik het onderstuk van de achterwand vast in de achterwand.
▶ Bevestig het onderstuk van de achterwand met een schroef.

INSTALLATIE

Montageopties

13.9 Wandbevestiging bij vervanging van het toestel

Een aanwezige wandbevestiging van STIEBEL ELTRON kan gebruikt worden bij vervanging van het toestel (uitzondering doorstromer DHF), indien de bevestigingsschroef zich rechtsonder bevindt.

Vervanging van de doorstromer DHF

13.10 Installatie bij betegeling

▶ Verplaats de bevestigingsschroef op de wandbevestiging (de Minimaal steunvlak van het toestel bevestigingsschroef heeft een zelftappende schroefdraad). 2 Maximale tegelverschuiving
▶ Draai de wandbevestiging 180° en monteer deze op de wand (de tekst DHF verschijnt dan in de leesrichting). ▶ Stel de wandafstand bij. Zet de achterwand vast met de bevestigingsknevel (90° rechtsom draaien).

INSTALLATIE

Montageopties

13.11 Gedraaide bovenkap

Bij onderbouwmontage dient de bovenkap gedraaid te worden om het bedieningscomfort te verbeteren.

▶ Demonteer de bedieningseenheid uit de bovenkap door de vergrendelhaken in te drukken en de bedieningseenheid eruit te halen.
▶ Draai de bovenkap (niet het toestel) en monteer de bedieningseenheid opnieuw. Druk de bedieningseenheid er parallel in tot alle vergrendelhaken vergrendelen. Wanneer u de vergrendelhaken vergrendelt, moet u aan de binnenzijde van de bovenkap tegendruk geven.

WAARSCHUWING elektrische schok De bedieningseenheid moet met alle 4 de vergrendelha- ken worden vergrendeld. De vergrendelhaken moeten compleet zijn en mogen niet beschadigd zijn. Bij een niet juist geplaatste bedieningseenheid is de beveiliging van de gebruiker tegen aanraking van spanningsvoerende onderdelen niet gewaarborgd.

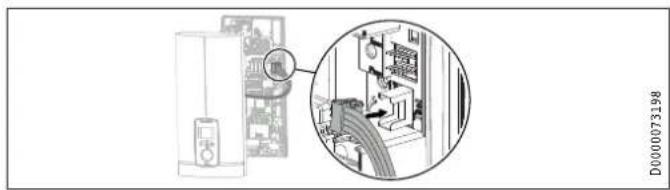

▶ Sluit de stekker op de verbindingskabel van de bedieningseenheid aan op de elektronica (zie hoofdstuk "Ingebruikname / Eerste ingebruikname").
▶ Haak de bovenkap langs onder vast. Zwaai de bovenkap naar boven op de achterwand.
▶ Schroef de bovenkap vast.
▶ Monteer de afdekking op de bovenkap.

13.12 Werking met voorverwarmd water

Door een centrale thermostaatkraan in te bouwen, kunt u de maximale toevoertemperatuur begrenzen.

INSTALLATIE

Montageopties

13.13 Horizontale montage van het toestel

Info

Let op de volgende info bij de montageoptie Horizontale montage:

• De montage is alleen toegelaten bij directe wandmontage. Het gebruik van het universele montageframe is niet mogelijk.
• De montagetypen "Installatie bij betegeling" en "Gedraaide bovenkap" zijn niet toegelaten.
• Bij dit aansluitttype wijzigt de beschermingsgraad van het toestel. Streep de vermelding IP 25 op het typeplaatje door en kruis het vakje IP 24 aan. Doe dat met een balpen.

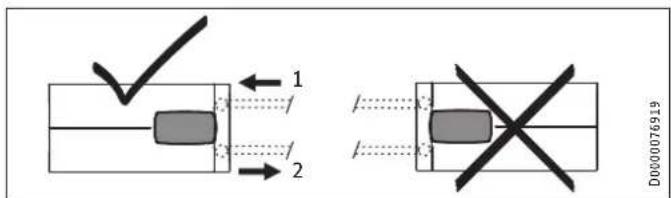

Horizontale montage

U kunt het toestel ook horizontaal aan de wand monteren (90° naar links gedraaid, met wateraansluitingen rechts). De montage, water- en elektro-aansluitingen treft u aan in de hoofdstukken "Standaardmontage" en "Montageopties".

1 2 D000076919

1 Koudwatertoevoer
2 Warmwateruitloop

Voorbereiding

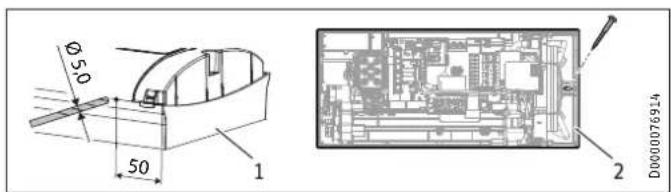

De bovenkap moet op de gemarkeerde positie voorzien worden van een condensaatafvoeropening van min. ∅ 5,0 mm tot max. ∅ 6,0 mm.

Ø50 50 1 2 D000076914

1 Bovenkap met opening voor condensaatafvoer
2 Toestelachterwand met extra bevestigingsschroef

INSTALLATIE

Service-informatie

▶ Boor vanaf buiten een gat op de gemarkeerde plaats door gedemonteerde bovenkap. Optioneel kunt u ook vanaf binnen op de gemarkeerde plaats een gat in de bovenkap slaan. In dat geval moet u vervolgens vanaf buiten het gat aan de vereiste diameter aanpassen. Ontbraam scherpe randen met een vijl.
▶ Bevestig de toestelachterwand onderaan met een extra schroef.

Materièle schade

Een bovenkap met een aanwezige condensaatafvoeropening mag niet meer gebruikt worden voor de verticale inbouw van het toestel.

14. Service-informatie

Aansluitoverzicht

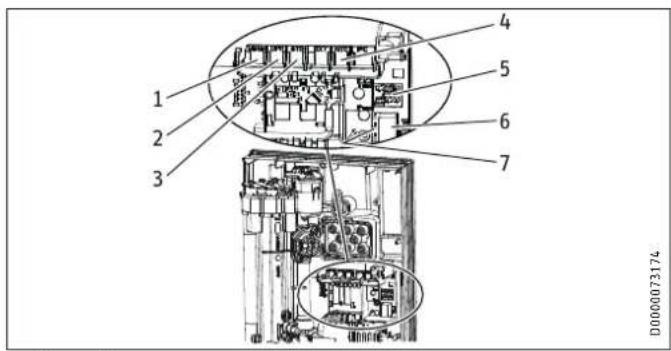

1 2 3 4 5 6 7 D000073174

1 Motorklep
2 Debietsensor
3 Veiligheidstemperatuurbegrenzer, automatische reset
4 NTC-sensor
5 Contactstrips voor aansluitvermogen en verbrandingsbeveiliging
6 Steekpositie bedieningseenheid
7 Diagnoselampje

INSTALLATIE

Storingen verhelpen

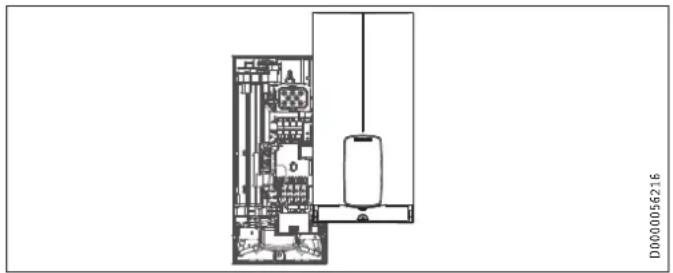

Houder bovenkap

WAARSCHUWING elektrische schok Om het toestel te kunnen controlleren, moet er spanning op het toestel staan.

Info De controle van het toestel met het diagnoselampje moet bij stromend water uitgevoerd worden.

Indicatiemogelijkheden diagnoselampje (led)

rood brandt bij storing

el brandt in de verwarmingsmodus / knippert bij het berei- ken van de vermogensgrens

groen knippert: toestel met netaansluiting

INSTALLATIE

Storingen verhelpen

Diagnoselampje (tapbedrijf)	Storing Oorzaak Oplossing
Er brandt geen enkele ledElektronica defect Vervang de functionele module		Een of meerdere fasen van de netspanning ontbreken	Controleer de zekeringen in de huisinstallatie
Groen knippert, geel uit, rood uit	Geen warm water	Inschakelhoeveelheid van het toestel wordt niet bereikt, douchekop/straalregelaar verkalkt	Douchekop/straalregelaar ontkalken/vervangen
		Inschakelhoeveelheid van het toestel wordt niet bereikt, zeef in de koudwatertoevoer is vervuild	Zeef reinigen
		Doorstroomhoeveelheidsmeting niet opgestoken Steekverbinding controleren, evt. corrigeren
		Doorstroomhoeveelheidsmeting defect of vervuild Doorstroomhoeveelheidsmeting vervangen
Elektronica defect Vervang de functionele module
Groen knippert, geel aan, rood uit	Geen displayweergave	Losse verbindingskabel tussen elektronica en bedieningseenheid	Steekverbindingen controleren, evt. corrigeren
		Defecte verbindingskabel tussen elektronica en bedieningseenheid	Verbindingskabel controleren, evt. vervangen
		Bedieningseenheid defect Bedieningseenheid vervangen
Elektronica defect Vervang de functionele module
Groen knippert, geel aan, rood uit	Geen warm water, uitloop-temperatuur komt niet over-een met de gevraagde waarde	Kraan defect	Kraan vervangen
		Uitloopsensor defect Uitloopsensor vervangen
		Verwarmingssysteem defect Vervang de functionele module
Elektronica defect Vervang de functionele module
Groen knippert, geel aan, rood uit	Geen warm water, uitloop-temperatuur komt niet over-een met de gevraagde waarde	Motorklep defect	Motorklep vervangen
Groen knippert, geel uit, rood aan	Geen warm water	Een of meerdere fasen van de netspanning ontbreken	Controleer de zekeringen in de huisinstallatie
		Luchtherkenning is geactiveerd	Gedurende > 1 min blijven tappen

INSTALLATIE

Storingen verhelpen

15.1 Weergave foutcode

Bij een toestelfout knippert de steeksleutel op het display.

▶ Druk langer dan 5 seconden op de toets "i" voor het oproepen van storingscodeweergave.

Diagnoselampje (tapbedrijf)	Weergave op het dis-play	Storing Oorzaak Oplossing
Groen knippert, geel uit, rood aan	Steeksleutel knippert (foutcodeweergave E1 en steeksleutel)	Geen warm water	De veiligheidsschakelaar is bij de "Eer-ste ingebruikname" niet geactiveerd	Veiligheidsschakelaar activeren, daar- voor de resettoets stevig indrukken
			Veiligheidsschakelaar is door de veil- ligheidstemperatuurbegrenzer geac- tiveerd	Veiligheidstemperatuurbegrenzer con- troleren (steekverbinding, verbindings- kabel), veiligheidsschakelaar activeren
			Veiligheidsschakelaar wordt na de uitgevoerde controle van de veilig- heidstemperatuurbegrenzer opnieuw geactiveerd, veiligheidstemperatuur- begrenzer defect	Veiligheidstemperatuurbegrenzer ver- vangen, veiligheidsschakelaar active- ren en gedurende > 1 min tappen met de maximale gevraagde waarde
Veiligheidsschakelaar wordt opnieuw			geactiveerd, elektronica defect	Vervang de functionele module
Groen knippert, geel uit, rood aan	Steeksleutel knippert (foutcodeweergave E2 en steeksleutel)	Geen warm water	Elektronica defect (breuk of kortsluiting van de aanvoersensor)	Vervang de functionele module
Groen knippert, geel uit, rood aan	Steeksleutel knippert (foutcodeweergave E3 en steeksleutel)	Geen warm water	Kortsluiting van de uitloopsensor	Uitloopsensor controleren, evt. ver- vangen

INSTALLATIE

Onderhoud

16. Onderhoud

WAARSCHUWING elektrische schok

Scheid alle polen van het toestel van het elektriciteitsnet voor aanvang van alle werkzaamheden.

Dit toestel bevat condensatoren die na ontkoppeling van het stroomnet ontladen. De ontlaadspanning van de condensatoren kan evt. kortstondig > 60 V DC bedragen.

Toestel aftappen

U kunt het toestel voor onderhoudswerkzaamheden aftappen.

Wanneer u het toestel aftapt, kan er heet water uitlopen.

▶ Sluit de 3-wegkogelkraan of de afsluitklep in de koudwatertoevoerleiding.
▶ Open alle aftappunten.
▶ Maak de buisaansluitingen van het toestel los.
▶ Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat kan bevriezen en daardoor schade kan veroorzaken.

Zeef reinigen

Reinig bij vervuiling de zeef in de koudwaterschroefaansluiting. Sluit de 3-wegkogelkraan of de afsluitklep in de koudwatertoevoerleiding voordat u de zeef uitbouwt, reinigt en weer inbouwt.

INSTALLATIE

Technische gegevens

17.1 Afmetingen en aansluitingen

225 140 466 414 368 b02 30 38 100 C01c06 105≤20 35 116 D0000073253

DHE
b02	Doorvoer elektr.kabels I Inbouw
c01	Koudwatertoevoer	Buitendraad	G 1/2 A
c06	Warmwateruitloop	Buitendraad	G 1/2 A

Optionele aansluitmogelijkheden

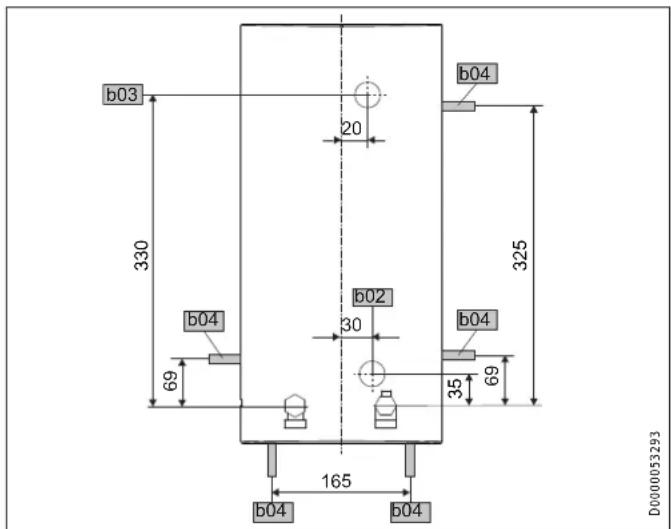

b03 330 20 b04 b04 b02 30 b04 325 69 35 69 165 b04 b04 D0000053293

DHE
b02	Doorvoer elektr.kabels I Inbouw
b03	Doorvoer elektr.kabels II	Inbouw
b04	Doorvoer elektr.kabels III	Opbouw

INSTALLATIE

Technische gegevens

1 Vermogenselektronica met geïntegreerde veiligheidsschakelaar
2 Blankdraadelement
3 Veiligheidstemperatuurbegrenzer
4 Netaansluitklem

Voorrangsschakeling met LR 1-A

2 1

1 Stuurkabel voor het relais van het 2e toestel (bijv. elektrische accumulatieverwarming)
2 Besturingscontact gaat open als de doorstromer inschakelt.

INSTALLATIE

Technische gegevens

17.3 Warmwatervermogen

Het warmwatervermogen is afhankelijk van de aanwezige netspanning, het aansluitvermogen van het toestel en de koudwatertoevoertemperatuur. De nominale spanning en het nominaal vermogen staan aangegeven op het typeplaatje.

Aansluitvermogen in kW 38 °C warmwatervermogen in /min.

Nominale spanning Koudwatertoevoertemperatuur

380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C

DHE 18/21/24

Nominale spanning Koudwatertoevoertemperatuur

380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C

DHE 18/21/24

17.4 Toepassingsgebieden / omrekentabel

Specifieke elektrische weerstand en specifieke elektrische geleidbaarheid

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Weer-stand ≥	Geleidbaarheid ≤		Weer-stand ≥	Geleidbaarheid ≤		Weer-stand ≥	Geleidbaarheid ≤
cm	mS/m	S/cm	cm	mS/m	S/cm	cm	mS/m	S/cm
900	111	1111	800	125	1250	735	136	1361

INSTALLATIE

Technische gegevens

17.5 Drukverliezen

Kranen

Drukverlies van de kranen bij debiet 10 U/min
Eenhendel mengkraan, ca. MPa 0,04 - 0,08
Thermostaatkraan, ca. MPa 0,03 - 0,05
Douchekop, ca. MPa 0,03 - 0,15

Dimensionering van het leidingnet

Voor het berekenen van de leidingafmetingen wordt voor het toestel een drukverlies van 0,1 MPa aanbevolen.

In de installatie kunnen er in geval van storing kortstondige belastingen van maximaal 80 °C bij een druk van 1,0 MPa optreden.

17.7 Gegevens over het energieverbruik

Productgegevensblad: Conventionele warmwaterbereider volgens verordening (EU) nr. 812/2013 | 814/2013

		DHE 18/21/24	DHE 27
		202656	202657
Fabrikant		STIEBEL ELTRON	STIEBEL ELTRON
Lastprofiel		S	S
Energierendementsklasse		A	A
Energierendement	%	39	39
Jaarlijks stroomverbruik	kWh	476	475
Temperatuurinstelling af fabriek	°C	60	60
Geluidsniveau	dB(A)	15	15
Bijzondere voorschriften voor efficiëntie-meting		Gemeten bij ECO-stand met het grootste debiet, maximaal vermogen en maximale gevraagde waarde.	Gemeten bij ECO-stand met het grootste debiet en maximale gevraagde waarde
Dagelijks stroomverbruik	kWh	2,184	2,177

INSTALLATIE

Technische gegevens

17.8 Gegevenstabel

DHE 18/21/24 DHE 27
202656 202657
Elektrische gegevens
Nominale spanning	V	380	400	415	380
Nominaal vermogen	kW	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4
Nominale stroom	A	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1
Zekering	A	32/32/35	32/32/35	32/32/40	40
Frequentie	Hz	50/60	50/60	50/-	50/-
Fasen				3/PE
Specifieke weerstand ρ15 ≥	Ω cm			900
Specifieke geleidbaarheid σ15 ≤	μS/cm			1111
Max. netimpedantie bij 50 Hz	Ω	0,248	0,236	0,227	0,221
Aansluitingen
Wateraansluiting				G 1/2 A
Werkingsgebied
Max. toegelaten druk	MPa			1
Max. toevoertemperatuur voor naverwarming	°C			55
Waarden
Max. toevoertemperatuur (bijv. thermische ontsmetting)	°C			70
Aan	l/min			>2,5
Debiet bij 28 K	l/min		9,2/10,7/12,3 bij 400 V		13,8 bij 400 V
Debiet bij 50 K	l/min		5,2/6,0/6,9 bij 400 V		7,7 bij 400 V
Drukverlies voor debiet bij 50 K (zonder debietbegrenzer)	MPa			0,06/0,08/0,1
Hydraulische gegevens
Nominale inhoud	I			0,4

INSTALLATIE

Technische gegevens

DHE 18/21/24 DHE 27
Uitvoeringen
Aansluitvermogen selecteerbaar X -
Temperatuurinstelling °C Off, 20-60 Off, 20-60
Beveiligingsklasse	1	1
Isolatieblok		Kunststof	Kunststof
Verwarmingssysteem warmteopwekker		Blankdraad	Blankdraad
Kap en achterwand		Kunststof	Kunststof
Kleur		wit	wit
Beschermingsgraad (IP)		IP 25	IP 25
Afmetingen
Hoogte	mm	466	466
Breedte	mm	225	225
Diepte	mm	116	116
Gewichten
Gewicht	kg	3,1	3,1

Info

Het toestel voldoet aan IEC 61000-3-12.

GARANTIE | MILIEU EN RECYCLING

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

OBSAH

ZVLÁŠTNÍ POKYNY

OBSLUHA
