SH 10 SLi - Ketel STIEBEL ELTRON - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektrische drukboiler
Capaciteit	10 liter
Afmetingen (H x B x D)	503 x 295 x 275 mm
Gewicht	7,6 kg
Elektrische voeding	220-240 V, 50/60 Hz, eenfasig
Nominaal vermogen	2,0 kW bij 230 V
Temperatuurinstelbereik	35-82 °C
Maximaal toegestane druk	0,7 MPa (7 bar)
Beschermingsgraad	IP 24 D
Montagetype	Inbouw in keukenmeubel
Hydraulische aansluiting	G 1/2 A (mannelijk)
Elektrische aansluiting	Netsnoer met aarde (type F)
Materiaal reservoir	Polystyreen (PS/EPS)
Energielabel	A
Jaarlijks elektriciteitsverbruik	498 kWh
Gemengd watervolume bij 40 °C	19 liter
Belangrijkste functies	Continue temperatuurinstelling, verwarmingsindicatielampje, vorstbescherming
Veiligheid	Veiligheidsbegrenzer, veiligheidsklep, brandwondenbeveiliging
Onderhoud	Regelmatig ontkalken, reinigen met een vochtige doek
Reserveonderdelen beschikbaar	Thermostaat, veiligheidsbegrenzer, aansluitkabel, temperatuursensor
Meegeleverde accessoires	Wandbeugel, montagemal
Garantie	Volgens voorwaarden van de lokale vestiging

Veelgestelde vragen - SH 10 SLi STIEBEL ELTRON

Hoe stel ik de watertemperatuur in?

Draai aan de temperatuurinstelknop op het apparaat. Het instelbereik gaat van °C (vorstbeveiliging) tot 82 °C. De stand Eco (ongeveer 60 °C) wordt aanbevolen om energie te besparen en kalkaanslag te verminderen.

Wat moet ik doen als het apparaat geen warm water levert?

Controleer eerst of de instelknop niet op de stand °C (vorstbeveiliging) staat. Zorg ervoor dat het apparaat onder spanning staat (stekker in het stopcontact, stroomonderbreker ingeschakeld). Als het probleem aanhoudt, heeft de veiligheidsbegrenzer mogelijk geactiveerd: druk op de herstelknop nadat u de oorzaak van de fout heeft verholpen.

Hoe ontkalk ik het apparaat?

Regelmatig ontkalken is nodig om afzettingen te voorkomen. Om dit zelf te doen, demonteert u het verwarmingselement, verwijdert u de grote kalkaanslag door erop te tikken en dompelt u het vervolgens onder in een ontkalkingsmiddel tot aan de flens. Grondig naspoelen voordat u het terugplaatst. Bij ernstige kalkaanslag moet u een installateur inschakelen.

Waarom stroomt er water uit de veiligheidsklep?

Het apparaat staat onder druk. Wanneer het water opwarmt, neemt het volume toe en het teveel wordt afgevoerd via de veiligheidsklep. Dit is normaal. Als de afvoer continu is, kan de klep verkalkt zijn: laat deze controleren door een installateur.

Welke temperatuur moet ik kiezen om energie te besparen?

De stand Eco (ongeveer 60 °C) wordt aanbevolen. Het vermindert het elektriciteitsverbruik en beperkt kalkaanslag, terwijl het voldoende warm water levert voor huishoudelijk gebruik.

Hoe installeer ik het apparaat?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur. Het apparaat wordt aan de muur bevestigd met behulp van de meegeleverde wandbeugel, in een vorstvrije ruimte. Sluit de koudwatertoevoer aan met een veiligheidsgroep (verplicht) en de warmwateruitgang op de kraan. Volg de elektrische schema's en zorg voor aarding.

Wat moet ik doen bij harde kookgeluiden?

Kookgeluiden duiden op ernstige kalkaanslag in het apparaat. Laat het ontkalken door een professional of doe het zelf volgens de ontkalkingsprocedure.

Hoe tap ik het apparaat af?

Schakel eerst de stroomtoevoer uit. Open de warmwaterkraan of gebruik de aansluitmof om te laten leeglopen. Let op: het water kan erg heet zijn (verbrandingsgevaar).

Kan het apparaat door kinderen worden gebruikt?

Ja, vanaf 8 jaar onder toezicht of na instructies. Kinderen mogen niet met het apparaat spelen. Voor meer veiligheid kan de installateur de maximale temperatuur begrenzen met behulp van de begrenzingsring.

Hoe reset ik de veiligheidsbegrenzer?

Nadat u de oorzaak van de activering (oververhitting, enz.) heeft verholpen, drukt u op de herstelknop in het apparaat. Als het probleem aanhoudt, schakel dan een installateur in.

GEBRUIKSAANWIJZING SH 10 SLi STIEBEL ELTRON

1. Algemene aanwijzingen 40
   1.1 Veiligheidsaanwijzingen 40
   1.2 Andere aandachtspunten in deze documentatie 40
   1.3 Meeteenheden 40
2. Veiligheid 40
   2.1 Reglementair gebruik 40
   2.2 Veiligheidsaanwijzingen 41
   2.3 Keurmerk 41
   3.Toestelbeschrijving 41
   3.1 Bediening 41
3. Reiniging, verzorging en onderhoud 41
4. Problemenverhelpen 42

INSTALLATIE

1. Veiligheid 42
   6.1 Algemeneveiligheidsaanwijzingen 42
   6.2 Voorschriften, normen en bepalingen 42
   6.3 Aanwijzingen voor de veiligheidsgroep 42
   7.Toestelbeschrijving 42
   7.1 Inhoud van het pakket 42
   7.2 Toebehoren 42
2. Voorbereidingen 43
   8.1 Montageplaat 43
3. Montage 43
   9.1 Veiligheidsgroep monteren 43
   9.2 Montage van het toestel 44
   9.3 Wateraansluiting 44
   9.4 Elektrische aansluiting 44
4. Ingebruikname 45
   10.1 Eerste ingebruikname 45
   10.2 Nieuwe ingebruikname 45
5. Instellingen 45

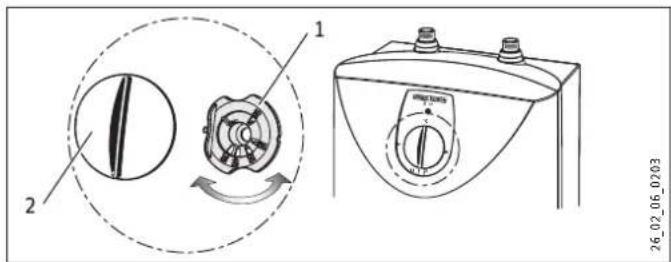

   11.1 Temperatuurbegrenzung instellen 45
6. Buitendienststellung 46
7. Storingen verhelpen 46
   13.1 Veiligheidstemperatuurbegrenzer activeren 46
8. Onderhoud 46
   14.1 Het toestel aftappen 46

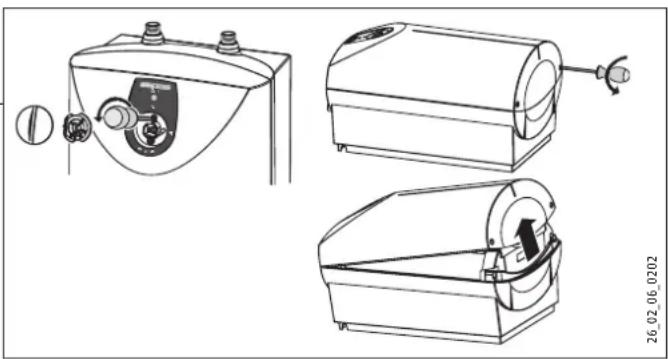

   14.2 Toestel openen 46
   14.3 Ontkalk het toestel 46
   14.4 Aardleiding controleren 46

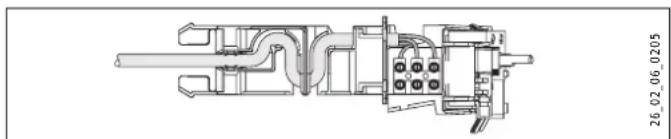

   14.5 Aansluitkabel verwangen 46

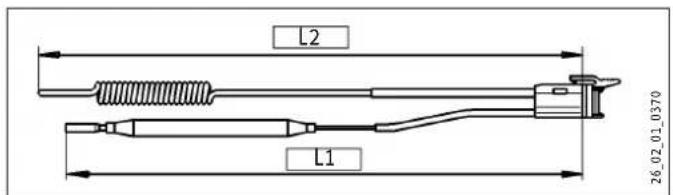

   14.6 Plaats de temperatuursensor in de schermbuis 47
9. Technische gegevens 47

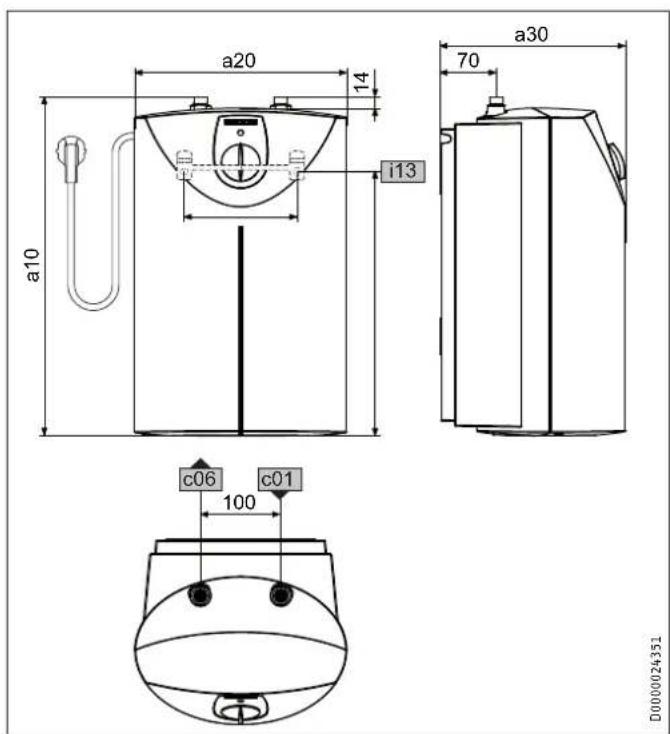

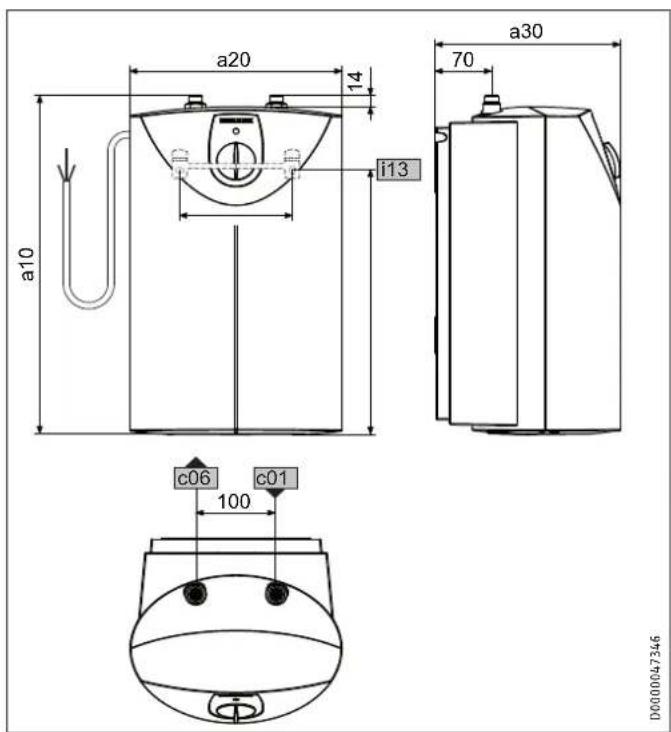

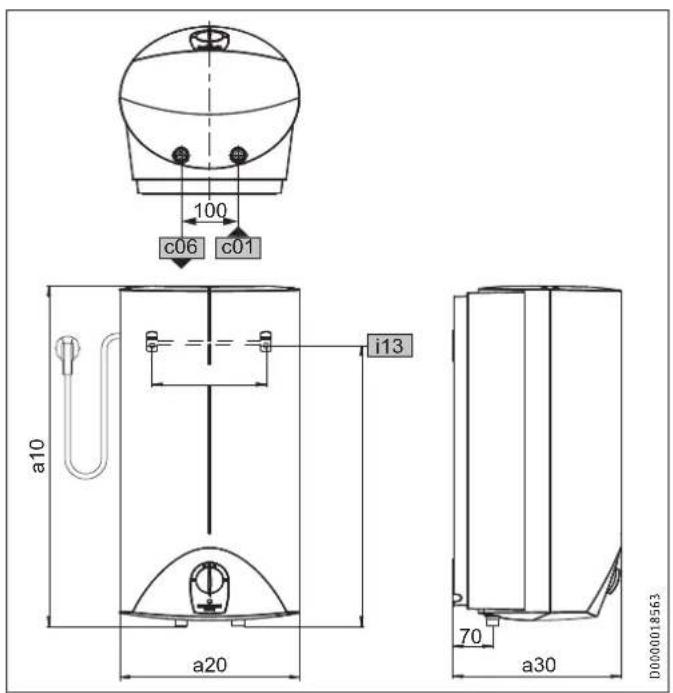

   15.1 Afmetingen en aansluitingen 47

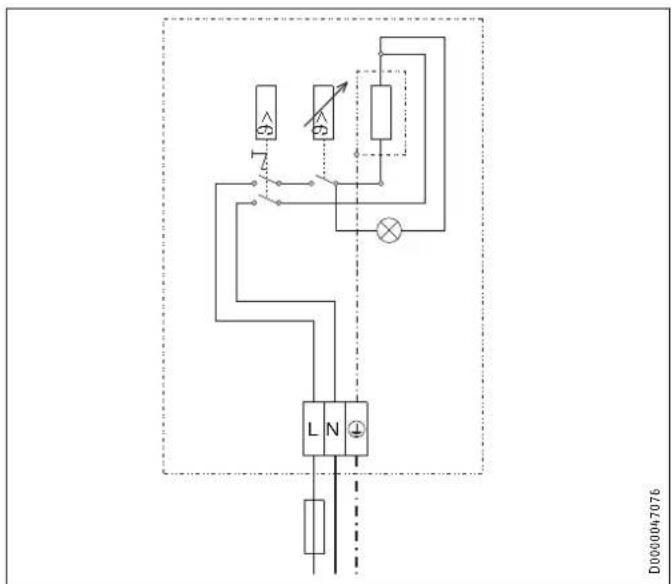

   15.2 Schakelschema 48

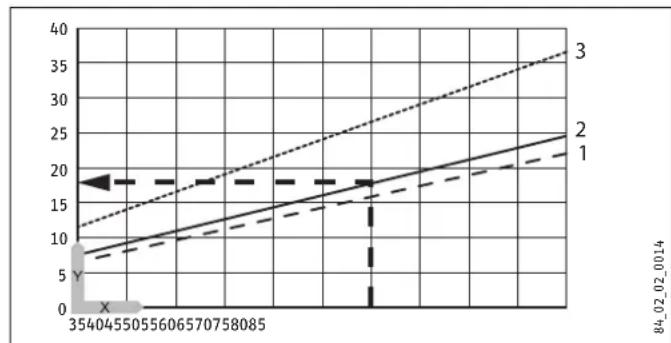

   15.3 Verwarmingsgrafiek 49
   15.4 Plaatselijke vergunngen en certificaten 49

15.5 Extreme werkomstandigheden en omstandigheden in geval van storing 49
15.6 Gegevens over het energieverbruik 49
15.7 Gegevenstabel 50

GARANTIE | MILIEU EN RECYCLING

BIJZONDERE INFO

• Het toestel kan door kinderen vanaf 8aar, alsmede door personen met fysieke, zintuiglijke of geestelijkke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden wordt, of wanner ze met betrekking tot het veilige gebruik van het toestel getraind zich en de gezaren die waaruit ontstaan, begrepen hebben. Kinderen mogen nicht met het toestel spelen. Kinderen mogen zonder toezicht het toestel Niet reinigen noch gebruikersonderhoudstaken uitvoeren.
• Bij vaste aansluiting op het elektriciteitsnet via een aansluitdoos要去 het toestel met een afstand van minstens 3mm op alle polen van het elektriciteitsnet kannen losgekoppeld worden.
• Vervang een beschadigde of versleten aansluit-kabel algijd door een origineel exemplaar. Deze verwanging mag alleen worden uitgevoerd door een installmenter van de fabrikant.
• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie / Montage".
• Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").
• Tap het toestel af zoals beschreiben in het hoofdstuk "Installatie / Onderhoud / Het toestel aftappen".
• Het toestel staat onder druk. Tijdens verwarming druppelt expansiewater uit het veiligheidsventiel.

• Installee het veiligheidsventiel in de koudwateraanvoerleiding.

• Stel het veiligheidsventiel regelmatig in werk
  king, zodate het Niet gaat blokkeren door bijv.
  kalkafzettingen.

• Dimensioneer de afvoerleiding zodanig dat het water bij volledig geopend veiligheidsventiel ongehinderd afgevoerd kan worden.
• Monteer de afvoerleiding van het veiligheidsventiel met een constante afwaartse helling in een vorstvijre ruimte.
• De afvoerleiding van het veiligheidsventiel moet aan de atmsoferzijde geopend blijven.

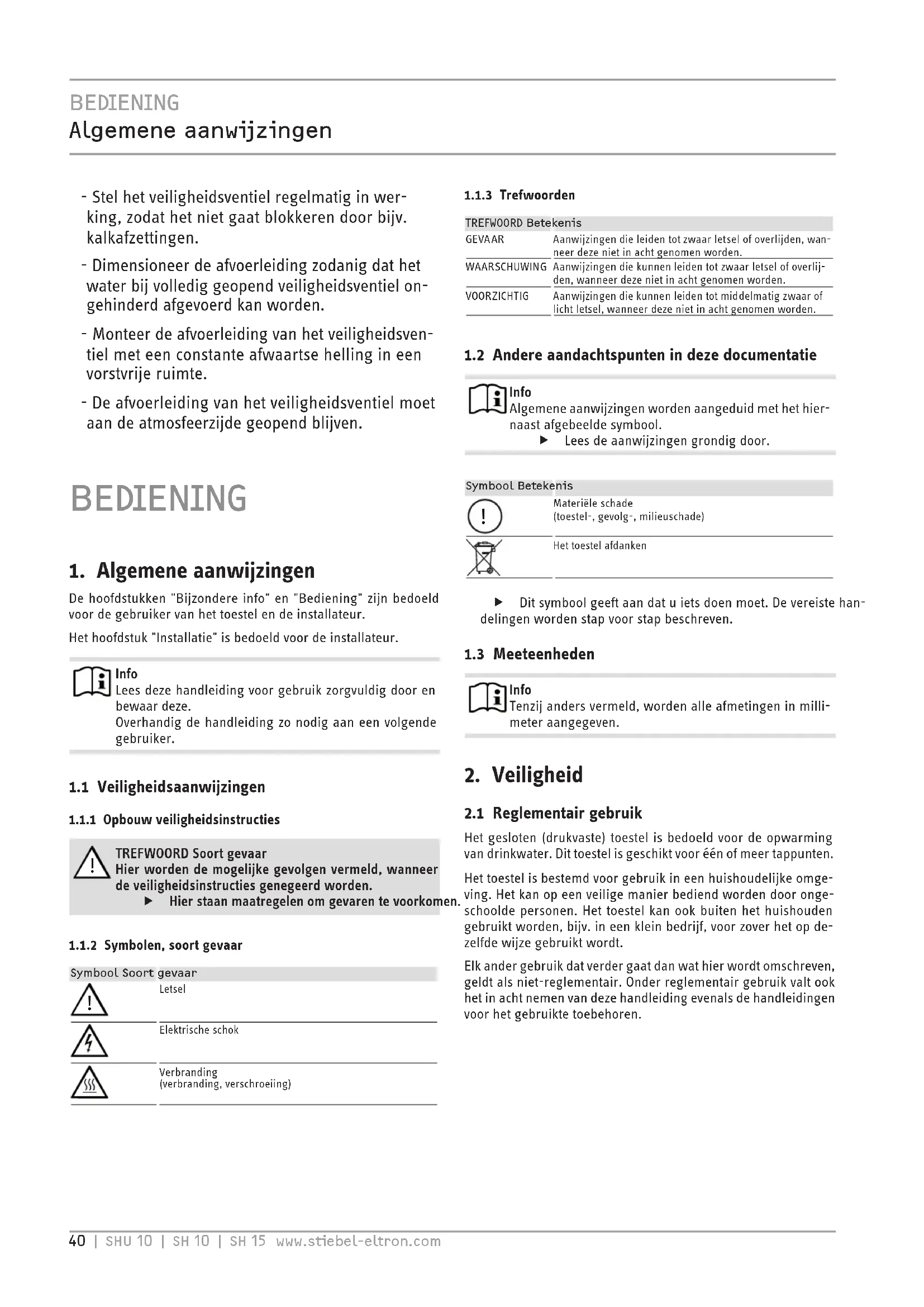

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere info" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en de installmenteur.

Het hoofdstuk "Installatie" is bedoeld voor de installmenteur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.

Overhandig de handleiding zo nodig aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw veiligheidsinstrumenties

TREFWOORD Soort gevaar

Hier worden de möglichke gevolgen vermeld, wanner de veiligheidsinstructies genedeerd worden.

Hier staan maatregelen om gevaren te voorkomen.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding (verbranding,verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wan- neer deze nicht in acht genomen worden.
WAARSCHUWING	Aanwijzingen die kuren leiden tot zwaar letsel of overli- den, wonneer deze nicht in acht genomen worden.
VOORZICTIG	Aanwijzingen die kuren leiden tot middelmatig zwaar of Licht letsel, wonneer deze nicht in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatione

Info

Algemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool.

Lees de aanwijzingen grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

Dit symbol geeft aan dat u iets doeen moet. De vereiste handelingen worden stap voor stap beschreiben.

1.3 Meeteenheden

Info

Tenzij anders vermeld, worden alle afmetingen in millimeter aangegeven.

2. Veiligheid

Het gesloten (drukvaste) toestel is bedoeld voor de opwarming van drinkwater. Dit toestel is geschikt voor een ofeer tappunten.

Het toestel is bestemd voor gebruik in een huishoudelijkke omge-ving. Het kan op een veilige manier bediend worden door once-schoolde personen. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een Klein bedrijf, voor zover het op de-zelfde wijze gebruikt worden.

Elk ander gebruik dat verder gaat dan wat hier worden omschreven, geldt als nicht-reglementair. Onder reglementair gebruik valt ook het in acht nemen van deze handleiding evenals de handledingen voor het gebruekte toebehoren.

BEDIENING

Toestelbeschrijving

2.2 Veiligheidsaanwijzingen

De temperatuur van de kraan kan bij gebruik hoger worden dan 60^

Bij uitlooptemperaturen vaneer dan 43^ bestaat ge-vaar voor brandwonden.

WAARSCHUWING letsel

Alleen een installment heeft toestemming de temperatuurinstelknop eraf te trekken.

WAARSCHUWING letsel

Het toestel kan door kinderen vanaf 8aar, alsook door personen met fysieke, zintuiglijke of geestelijk beperkingen of met een gebrek aan ervaring en kennis gelebruikt worden op voorwaarde dat er iemand toezicht houdt, of dat ze onderricht zich hoe ze het toestel veilig moeten gebruiken en begrijpen welke bevaren hiermee gepaard gaan. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel Niet reinigen noch gebruikersonderhoudstaken uitvoeren.

Indien kinderen of Personen met beperkte lichamelijke, zintuiglichke of geestelijkke vermogens het toestel gebruiken, adviseren we een permanente temperatuurbegrenzing. De begrenzing kan door de installmenter ingesteld worden.

Materièle schade

Als de afvoerleiding van de veiligheidsklep gesloten wordt, kan het expansewater waterschade veroorzaken.

Sluit de afvoerleiding Niet af.

Materièle schade

Het toestel en de kraan要去en door de gebruiker gegen vorst beschermd worden.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel houdt de waterinhoud permanent op de ingestelde temperatuur gereed. Het toestel worden automatisch ingeschakeld zodra de temperatuur in het toestel onder de ingestelde waarde daalt.

Afhankelijk van het seizoen leveren verschillende koudwater-temperaturen verschillende maximale mengwatervolumes en uitloopvolumes.

Info

De installmentar kan een temperatuurbegrenzing op het toestel instellen (zie hoofdstuk: "Installatie / Instellungen / Temperatuurbegrenzing instellen").

Info

Het toestel staat onder druk van de waterleiding. Wanner de boiler verwarmd worden, neemt het watervolume toe. Het expansewater druipt dan af door het veriligeidsventiel. Dit is eenoodzakelijk en normal proces.

3.1 Bediening

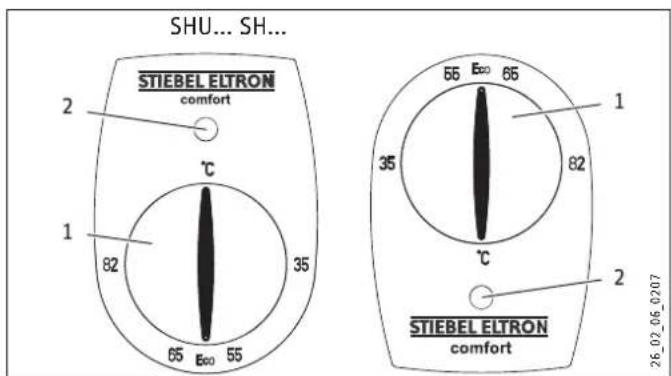

U kunt de gewenste uitlooptemperatuur van het warm water traploos instellen met de temperatuurinstelknop. Het signallampje "Opwarmen" brandtijdens het opwarmproces.

1 Temperatuurinstelknop
2 Signaallampje "Opwarmen"

Bepaald door het system kunnen de temperaturen afwijken van de gevraagde waarde.

^ C = Koud. In deze stand is het toestel gegen vorst beschermd. De kraan en de waterleiding zichn Niet beschermd.
Eco = Aanbevolen energiespaarstand (ong. 60 °C), geringe vorming van ketelsteen
82 = Maximale insteltemperatuur

4. Reiniging, verzorging en onderhoud

• Gebruik geen schurende reinigingsmiddelen of reinigings-middelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhonden en te reinigen.
  Controller periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
  Laat de werkking van de veiligheidsgroep regelmatig contrôle- ren door een installerateur.

Bijna al het water geeft kalk af bij hoge temperatures. De kalk slaat neer in het toestel en beinvloedt de werkking en de levensduur van het toestel. De verwarmingselementen要去en.darom, indien nodig, ontkalkt worden. De installmenteur, die op de hoogte is van deplaatselijkke waterkwaliteit, deelt u mee wanner de volgende ontkalking moet worden uitgevoerd.

1. Problemen verhelpen

Storing Oorzaak	Oplossing
Het toestel levert geen het water.	De temperatuurin-stelknop is ingesteld op "C".	Schakel het toestel in door de temperatuur-instelknop te draai-en.
Het toestel heeft geen spanning.		Controleer de stekker / de zeke-ringen van de huisinstallatie.
Water kan alleen met een verminderd volume worden af-getapt.	Er heeft zich kalk af-gezet in de straalre-gelaar in de kraan.	Ontkalk / vergang de straalregelaar.
Harde kookgeluiden in het toestel.	Er heeft zich kalk af-gezet in het toestel.	Laat het toestel door een installa-teur ontkalken.
Er druppelt water uit de veriligheidsklep van de veriligheids-groep na het ver-warmen.	Er heeft zich kalk afgezet in het verilig-heidsventiel of het veriligheidsventiel is verwuild.	Schakel het toestel uit. Maak het toestel drukoloos door het los te koppelen van de voeding en de watertoevoer. Laat het verilig-heidsventiel door een installateur controleren.

Neem contact op met de installerateur als u deoorzaak van het probleem zichl nicht kurz verhelpen. Hij kan u sneller en better helpen als u hem het nummer op het typeplaatje doorgeeft (000000- 0000-000000).

INSTALLATIE

6. Veiligheid

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installmentuitgevoerd worden.

6.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkig en de bedrijfszekerheid uitslui-tend bij gekruik van originele onderdelen en reserveonderdelen voor het toestel.

6.2 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en be-palingen in acht.

6.3 Aanwijzingen voor de verilgheidsgroep

Materièle schade
De afvoerleiding van de veiligheidsgroep moet met een verval zichen gelegd en moet geopend zichen maar de atmosefer.

Materielle schade Regelmatig onderhoud en de ingebruikname van de veiligheidsinrichting zich verplicht (zie de installmentiehandleiding van de veiligheidsgroep).

7. Toestelbeschrijving

Het toestel dient om koud water op te warmen voor een of meer tappunten.

SHU 10 SLI | SHU 10 SL GB: Het gesloten (drukvaste) toestel is alleen geschikt voor onderbouwmontage.

SH 10 SLi | SH 15 SLi | SH 15 SL GB 3,3 kW: Het gesloten (drukvaste) toestel is alleen geschikt voor opbouwmontage.

Het toestel mag alleen met drukkranen en in combinatie met een veiligheidsgroep geinstalleerd worden (zie hoofdstuk "Installatie / Toestelbeschrijving / Toebehoren").

7.1 Inhoud van het pakket

Bij het toestel worden het volgende geleverd:

• Wandbevestiging
  Montagesjabloon

7.2 Toebehoren

Voor een gesloten werkwijze is het volgende toebehoren verkrijgbaar:

SHU 10 SLi | SHU 10 SL GB

Veiligheidsgroep SVMT
- T-stukken voor waterverdeling
- Sensorarmatuur WEH

SH 10 SLi | SH 15 SLi | SH 15 SL GB 3,3 kW

Veiligheidsgroep KV 40 / KV 307
Opbouweiligheidsgroep SRT 2
- Model vaste aansluiting voor 15 I-toestellen

INSTALLATIE

Voorbereidingen

8. Voorbereidingen

Waterinstallatie

Een veiligheidsgroep is vereist.

Kranen

Er mogen alleen drukkranen in combinatie met een veiligheidsgroep geinstalleerd worden.

8.1 Montageplaats

Materielle schade

Het toestel mag alleen in een vorstvrije ruimte gemonteerd worden.

Materielle schade

Monteer het toestel aan de muur. De muur moet voldoen de draagvermogen hebben.

Info

Zorgervoordhettoestelvrijtoegankelijkis voor onderhoudswerkzaamheden.

Monteer het toestel vertical en in de buurt van het tappunt.

8.1.1 SHU-onderbouwmontage met veiligheidsgroep

Materielle schade

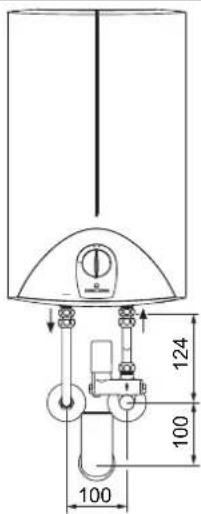

Het toestel is alleen geschikt voor onderbouwmontage. De wateraansluitingen van het toestelংn waar boven gericht.

8.1.2 SH-bovenbouwmontage met veiligheidsgroep

Materielle schade

Het toestel is alleen geschikt voor bovenbouwmontage. De wateraansluitingen van het toestel wijzen omlaag.

D0000050549

9. Montage

Materielle schade

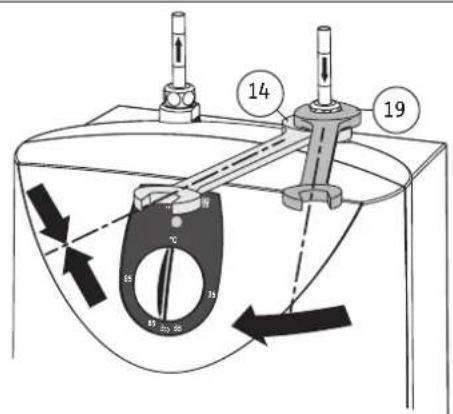

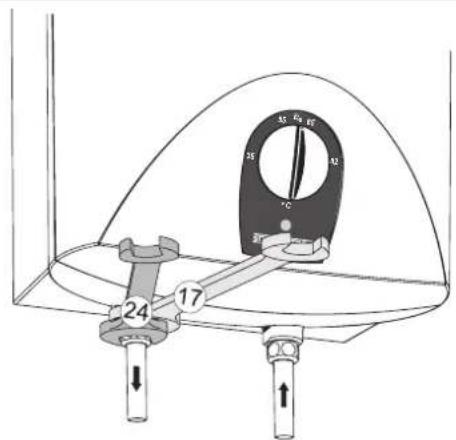

Houd bij gelebruik van kunststofbuizen rekening met de extreme werkkomstandigheden en storingssituaties die zich in het toestel konnen voordoen (zie hoofdstuk "Installatie / Technische gegevens / Extreme werkings- en storingsomstandigheden").

Leg bijvoorbeeld de leidingen maar de tweede kraan ter plaatse aan met 10mm koperbuis.

SHU 10 SLISHU 10 SL GB

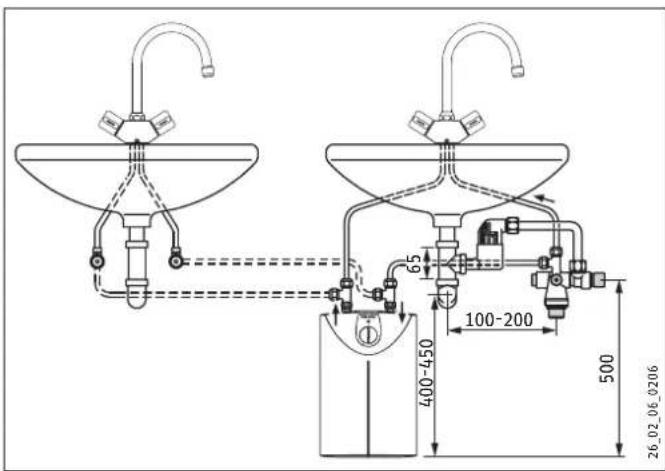

• Gebruik "T-stukken voor waterverdeling" als u twee wastafels van water wilt voorzien (zie hoofdstuk "Installatie / Toestelbeschrijving /Toebehoren").

9.1 Veiligheidsgroep monteren

Monteer de overeenkomstige veiligheidsgroep in de koudwataanvoerleiding van het toestel.
Houd rekening met de aanwijzingen voor de veriligeidsgroep (zie hoofdstuk "Installatie / Veiligheid / Instructies voor de veriligeidsgroep").
Houd rekening met de info in de installmentiehandleiding van de veiligheidsgroep.

INSTALLATIE

Montage

9.2 Montage van het toestel

Teken de boorgaten af met de meegeleverde montagesjabloon.
Boor de gaten en plaats de juiste pluggen.
Bevestig de wandbevestiging met de juiste schroeven.
Hang het toestel aan de wandbevestiging.

Info

U kunt de overtollige aansluitkabel in de kabelopberging plaatsen.

26_02_06_0201

9.3 Wateraansluiting

Materièle schade

Voer alle werkzaamheden voor wateraansluiting en installatie uit conform de voorschriften.

Materièle schade

Bij het vastdraaien van de aansluitingen moet u met een passende sleutel gegenhonden.

0000034825

D0000048434

Materielle schade

Het toestel kan defect raken.

Let erop dat de wateraansluitingen nicht worden omgewisseld.
Stel het debiet in (zie de handleiding voor de veiligheidsgroep). Let op het maximaal toegelaten debiet bij volledig geopende kraan (zie hoofdstuk: "Installatie/technische gegevens/gegevenstabel").

Neem de maximaal toegelaten druk in acht (zie hoofdstuk "Installatie / Technische gegevens / Gegevenstabel").
Stem de kleurcode van de kraan-wateraansluitingen en van het toestel op elkaar af:

• Rechts blauw = "Koudwatertoevoer"
• Links rood = "Warmwateruitloop"
  Schroef de wateraansluitingen van de kraan vast aan het toestel.

Info

Let op dat de waterleidingen bij het monteren Niet geknikt worden. Zorg ervoor dat er tijdens de inbouw geen trekspanninger ontstaan.

9.4 Elektrische aansluiting

Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.

Bij vaste aansluiting op het elektriciteitsnet via een aan-sluitdoos要去 het toestel met een afstand van minstens 3mm op alle polen van het elektriciteitsnet hunnen losgekoppeld worden.

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

INSTALLATIE

Ingebruikname

Materièle schade

De op het typeplaatje aangegeven spanning moet overeenkomen met de desbeteffende netspanning.

Houd rekening met de specificaties op het typeplatje.

De volgende elektrische aansluitingen zijn möglichk:

	SHU 10 SLi SHU 10	SL GB
Aansluiting op een vrij toegan-kelijk, geaard stopcontact met overeenkomstige stekker	X	-
Vaste aansluiting aan een contactdoos met aarding	X X
Vaste aansluitkabel met module voor vaste aansluiting	- -

	SH 10 SLi SH	15 SLi SH	15 SL GB	SL GB3,3 kW
Aansluiting op een vrij toegan-kelijk, geaard stopcontact met overeenkomstige stekker	X	X		-
Vaste aansluiting aan een contactdoos met aardig	X	X		X
Vaste aansluitkabel met module voor vaste aansluiting	-	X		X

Met de module voor vaste aansluiting blijdt de beschemingsgraad IP24 D bij ombouw van het toestel behonden.

10. Ingebruikname

De ingebruikname mag alleen worden uitgevoerd door een installmentur die rekening houdt met de verilgheids-voorschriften.

10.1 Eerste ingebruikname

Materièle schade

Wanneer de volgorde (eerst water, dan stroom) Niet wordt nageleefd, treedt de veiligheidstemperatuurbegrenzer in werking.

Ga waarvoor als volgt te werk:

Vervang, indien nodig, de temperatuurregelaar.

Druk op de resetknop om de veiligheidstempoatuurbegrenzer gereed te makeen voor gebruik (zie hoofdstuk "Installatie / Storingen verhelpen / Veiligheidstempoatuurbegrenzer activeren").

• Open de warmwaterkraan van het kraanwerk of open de eenhendel(OPK) in de stand "warm" totdat het water zonder bellen uistroomt.
  Test de veiligheidsgroep. Bij het openzetten moet er een volle waterstraal uitlopen.
  Steek de stekker in het geaard stopcontact of zet de zekering in de huisinstallatie aan.
  Selecteer een temperatuur.
  Test of alle waterinstallations lekdicht zijn.

10.1.1 Overdracht van het toestel

Leg aan de gebruiker uit hoe het toestel werkt. Instrueer hem over het gebruik.
Wijs de gebruiker op möglichke bevaren, met name het g vaar voor brandwonden.
Overhandig deze handleiding en, indien aanwezig, de ha leidingen van het toebehoren.

10.2 Nieuwe ingebruikname

Zie hoofdstuk: "Installatie/ingebruikname/eerste ingebruikname".

11. Installingen

11.1 Temperatuurbegrenzing instellen

1 Begrenzingsring
2 Temperatuurinstelknop

Met behulp van de begrenzingsring onder de temperatuurinstelknop(Intu het instelbereik van de temperatuurinstelknop tot een maximale waarde begrenzen.

Draai de temperatuurinstelknop maar de nulstand (tot gegen de linkeraanslag op "C").
Trek de temperatuurinstelknop en de begrenzingsring van het toestel.
Zet de begrenzingsring met de gewenste maximale instelling op de regelas.
Monteer de temperatuurinstelknop in de nulstand (^)

Schakel het toestel spanningsvrijd door de stekker uit het stopcontact te trekken of door de desbetreffende zekering in de groepenkast te verwijderen of deze te deactiveren.
Tap het toestel af (zie hoofdstuk "Installatie/onderhoud/toestel aftappen").

13. Storingen verhelpen

Storing Oorzaak	Oplossing
Het toestel levert geen het water.	De veiligheidstempe-ratuurbegrenzer heeft gewerkt.	Los de oorzaak van de storing op. Vervang, indien nodig, de temperatuurregelaar. Druk de resetknop op de veiligheidstem-peratuurbegrenzer in om hem waar gerede te makeen voor gebruik.
Harde kookgeluiden in het toestel.	Er heeft zich kalk afge-zet in het toestel.	Ontkalk het toestel.

13.1 Veiligheidstemperatuurbegrenzer activeren

Druk de resetknop in.

14. Onderhoud

WAARSCHUWING elektrische schok

Voordat u aan het toestel begint te werken, moet het op alle polen spanningsvrij geschakeld worden.

Demonteer het toestel bij onderhoudswerkzaamheden.
Neem het aanhaalkoppel van de flenssschroeven in acht (zie alleen een gekwaliffeerde installmentur mag de aansluitkabel door het hoofdstuk "Installatie / Onderhoud / Verwarmingsflens een originele aansluitkabel verrangen. Als alternatif kunt u de volgende elektrische leidingen gebruiken:
Alleen een gekwalificeerde installmentur mag de aansluitkabel door een originele aansluitkabel verrangen. Als alternatif kunt u de volgende elektrische ledingen gebruiken:

14.1 Het toestel aftappen

Tijdens het aftappen kan er heet water uit het toestel lopen.

Tap het toestel af via de aansluitingen.

14.2 Toestel openen

Trek de temperatuurinstelknop en de begrenzingsring van het toestel.
Draai de schroeven onder de temperatuurinstelknopuit.
Verwijder de bovenkap door de vergrendelschroeven maar binnen te duwen, de kap maar boven te kantelen en deze dan weg te nemen.

SH 10 SLi | SH 15 SLi | SH 15 SL GB 3,3 kW

Open de spanband (kantelbeveiliging).

14.3 Ontkalk het toestel

Demonteer de verwarmingsflens.
Verwijder het gros van de kalkaanslag op het verwarmings-element door er voorzichtig op te kloppen.
Dompel het verwarmingselement tot aan de flensplaat in ontkalkingsvloeistof.

14.4 Aardleiding controlleren

Controller de aardleiding (conform het AREI / Algemeen Reglement voor elektrische installations) bij een wateraansluitstomp en bij het aardleidingcontact van de aansluitkabel.

14.5 Aansluitkabel verrangen

2 kW-toestel

H05VV-F3x1,0

3,3 kW-toestel

H05VV-F3x1,5

Plaats de aansluitkabel in de geleiding.

14.6 Plaats de temperatuursensor in de schermbuis

Steek bij verwanging van de temperatuurregelaar en veiligheidsttemperatuurbegrenzer de temperatuursensor in deschermpijp.

L1 Thermostat
L2 Veiligheidstemperatuurbegrenzer

	L1 L2
SHU 10 SLi 160 180
SHU 10 SL GB 160 180
SH 10 SLi	250 160
SH 15 SLi	310	200
SH 15 SL GB 3,3 kW	320 200

15.1 Afmetingen en aansluitingen

SHU 10 SLI

		SHU 10 SLi
a10	Toestel	Hoopte	mm 503
a20	Toestel	Breedte	mm 295
a30	Toestel	Diepte	mm 275
c01	Koudwatertoevoer	Buitendraad	G 3/8 A
c06	Warmwateruitloop	Buitendraad	G 3/8 A
i13	Wandbevestiging	Hoopte	mm 363
		Gatafstand horizontal	mm 200

SHU 10 SL GB

		SHU 10 SL GB
a10	Toestel	Hoopte	mm 503
a20	Toestel	Breedte	mm 295
a30	Toestel	Diepte	mm 275
c01	Koudwatertoevoer	Buitendraad	G 3/8 A
c06	Warmwateruitloop	Buitendraad	G 3/8 A
i13	Wandbevestiging	Hoopte	mm 363
		Gatafstand horizontal	mm 200

SH 10 SLI | SH 15 SLI

SH 10 SLi SH 15 SLi
a10	Toestel	Hoopte	mm	503	601
a20	Toestel	Breedte	mm	295	316
a30	Toestel	Diepte	mm	275	295
c01	Koudwatertoevoer	Buitendraad		G 1/2 A	G 1/2 A
c06	Warmwateruitloop	Buitendraad		G 1/2 A	G 1/2 A
i13	Wandbevestiging	Hoopte	mm	387	495
		Gatafstand horizontal	mm	200	200

SH 15 SL GB 3,3 kW

SH 15 SL GB 3,3 kW
a10	Toestel	Hoopte	mm	601
a20	Toestel	Breedte	mm	316
a30	Toestel	Diepte	mm	295
c01	Koudwatertoevoer	Buitendraad		G 1/2 A
c06	Warmwateruitloop	Buitendraad		G 1/2 A
i13	Wandbevestiging	Hoopte mm	495
		Gatafstand horizontal	mm	200

15.2 Schakelschema

1/N/PE ~ 220 - 240 V AC

15.3 Verwarmingsgrafiek

De duur van de opwarming is afhankelijk van de kalkafzetting en van de restwarmte. De opwarmtijd voor koud water met een toevoertemperatuur van 10^ en bij een maximale temperatuurinstelling staat in de grafiek.

x Temperatuur in ^ C
y Duur in min
1 3,3 kW 15 l-toestel
2 2 kW 10 l -toestel
3 2 kW 15 l-toestel

Voorbeeld 10 l-toestel:

Temperatuurinstelling = 65^

Opwarmtijd = ca. 18 minutes

15.4 Plaatselijke vergunningen en certificaten

De keurmerken zijn vermeld op het typeplaatje.

15.5 Extreme werkomstandigheden en omstandigheden in geval van storing

In geval van een storing kan in de installmentiekortstondig een temperatuur van maximaal 105^ optreden.

15.6 Gegevens over het energieverbruik

De productgeveens voldoen aan de EU-verordeningen betreffende de richtlij voor milieuvriendelijkke vormgeving van energiegerateerde producten (ErP).

	SHU 10 SLi	SHU 10 SL GB	SH 10 SLi	SH 15 SLi	SH 15 SL GB 3,3 kW
	229473	229474	229476	229478	229480
Fabrikant	Stiebel Eltron	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Lastprofiel	XXS	XXS	XXS	XXS	XXS
Energie-efficientreklasse	A	A	A	A	A
Energierendement	%	36	36	37	37
Dagelijks stroomverbruik	kWh	2,371	2,371	2,318	2,314
Jaarlijkstroomverbruik	kWh	507	507	498	497
Temperatuurinstelling af fabriek	°C	55	55	55	55
Geluidsniveau	dB(A)	15	15	15	15

15.7 Gegevenstabel

SHU 10 SLi SHU 10 SL GB SH 10 SLi SH 15 SLi SH 15 SL GB 3,3
		229473			229474			229476			229478			kW
Hydraulische geveens
Nominate inhoud	I	10			10			10			15			15
Mengwatervolume 40 °C	I	19			19			19			28			28
Elektrische geveens
Nominate spanning	V	220	230	240	220	230	240	220	230	240	220	230	240	220	230	240
Nominaal vermogen	kW	1,8	2,0	2,2	1,8	2,0	2,2	1,8	2,0	2,2	1,8	2,0	2,2	3,0	3,3	3,6
Nominate stroom	A	8,3	8,7	9,1	8,3	8,7	9,1	8,3	8,7	9,1	8,3	8,7	9,1	13,7	14,3	15,0
Zekering	A	10			10			10			10			16
Fasen		1/N/PE			1/N/PE			1/N/PE			1/N/PE			1/N/PE
Frequentie	Hz	50/60			50/60			50/60			50/60			50/60
Werkingsgebied
Temperatuurinstelbereik	°C	ca. 35 - 82			ca. 35 - 82			ca. 35 - 82			ca. 35 - 82			ca. 35 - 82
Max. toegelaten druk	MPa	0,7			0,7			0,7			0,7			0,7
Max. debiet	l/min	10			10			10			12			12
Energiegeveens
Energieverbruik in stand-by/24 uur bij 65 °C	kWh	0,36			0,36			0,34			0,4			0,4
Energie-efficiëntieklasse		A			A			A			A			A
Uitvoeringen
Beschermingsgraad (IP)		IP 24 D			IP 24 D			IP 24 D			IP24			IP 24 D
Montagetype		onderbouw			onderbouw			Bovenbouw			Bovenbouw			Bovenbouw
Uitvoering		gesloten			gesloten			gesloten			gesloten			gesloten
Materialial binnenreservoir		Koper			Koper			Koper			Koper			Koper
Materialial isolatie		EPS			EPS			EPS			EPS			EPS
Materialial behuizing		PS			PS			PS			PS			PS
Kleur		wit			wit			wit			wit			wit
Aansluitingen
Elektrische aansluiting		Randaardestekker type F			Kabel			Randaardestekker type F			Randaardestekker type F			Kabel
Wateraansluiting		G 3/8 A			G 3/8 A			G 1/2 A			G 1/2 A			G 1/2 A
Afmetingen
Diepte	mm	275			275			275			295			295
Hoogte	mm	503			503			503			601			601
Breedte	mm	295			295			295			316			316
Gewichten
Gewicht	kg	7,6			7,6			8,0			10,5			10,5

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanneer de dochtermaatschappij eigenaaranteedoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijf onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

WSKAZÖWKI SPECJALNE

OBSLUGA

t Hofveld 6 - D1 | 1702 Groot-Bijgaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Guangzhou) Electric

Appliance Co., Ltd.
