Produkttyp	Elektrischer Durchlauferhitzer
Marke	Stiebel Eltron
Modell	DHE 18/21/24 (einstellbar 18/21/24 kW)
Abmessungen (H x B x T)	466 x 225 x 116 mm
Gewicht	3,1 kg
Stromversorgung	3/PE ~380-415 V, 50/60 Hz

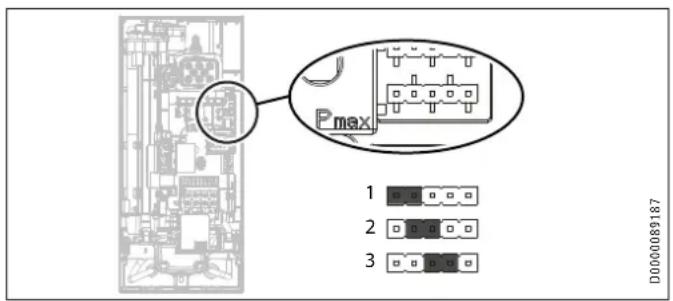

Anschlussleistung	18 / 21 / 24 kW (durch Jumper wählbar)
Temperaturbereich	AUS, 20 °C bis 60 °C (in 0,5 °C-Schritten)
Schutzart	IP 25 (IP 24 bei horizontaler Montage)
Maximal zulässiger Druck	1 MPa (10 bar)
Maximale Zulauftemperatur	55 °C (Zusatzheizung), max. 70 °C (Desinfektion)
Einschaltdurchflussmenge	> 2,5 l/min
Nenninhalt	0,4 l
Schutzklasse	1
Gehäusematerial	Kunststoff
Farbe	Weiß
Hauptfunktionen	Elektronische Regelung, motorisiertes Ventil, ECO-Funktion (3 Stufen), Tmax-Begrenzung, Wohlfühlduschprogramme (4), automatische Mengenregelung, Verbrauchsanzeige, Temperaturspeicher, Bediensperre
Sicherheit	Interner Verbrühschutz (durch Installateur einstellbar), Sicherheitsbegrenzer, Sicherheitsschalter, Luftdetektion
Reinigung und Wartung	Reinigung mit feuchtem Tuch, Entkalken der Strahlregler, Reinigung des Kaltwasserzulauffilters
Ersatzteile und Reparierbarkeit	Funktionsmodule, Fühler, motorisiertes Ventil, Bedieneinheit, Sicherheitsbegrenzer, Durchflusssensor; Zubehör: Funkfernbedienung, Lastabwurfrelais, thermostatischer Mischer, Montagesets
Allgemeine Informationen	Hausgebrauch, kann mehrere Zapfstellen versorgen, geeignet für Dusche (Duschmodus mit Begrenzung auf 55 °C), vertikale oder horizontale Montage, CE-konform

Häufig gestellte Fragen - DHE 18/21/24 STIEBEL ELTRON

Was tun, wenn das Gerät nicht heizt, obwohl Wasser fließt?

Überprüfen Sie zuerst die Sicherungen. Wenn die Stromversorgung in Ordnung ist, ist der Durchfluss möglicherweise zu gering (< 2,5 l/min) aufgrund eines verkalkten Strahlreglers oder eines verschmutzten Filters. Reinigen Sie Strahlregler und Filter. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Installateur.

Wie stelle ich die Solltemperatur ein?

Drehen Sie den Einstellknopf an der Konsole. Die Temperatur kann zwischen AUS und 60 °C in 0,5 °C-Schritten eingestellt werden. Sie können auch zwei favorisierte Temperaturen auf den Tasten 1 und 2 speichern, indem Sie länger als 3 Sekunden drücken.

Wie aktiviere ich die ECO-Funktion zum Wassersparen?

Rufen Sie das Menü Einstellungen auf, indem Sie die Taste i länger als 5 Sekunden drücken. Navigieren Sie zu P 1 und wählen Sie die gewünschte Stufe: ECO1 (8 l/min), ECO2 (7 l/min) oder ECO3 (6 l/min). Zum Deaktivieren wählen Sie AUS.

Ist das Gerät vor Verbrennungen geschützt?

Ja, der Installateur kann einen internen Verbrühschutz einstellen (Position 43, 50, 55 oder 60 °C). Im Duschmodus muss die Temperatur auf maximal 55 °C begrenzt werden. Der Benutzer kann auch die Tmax-Begrenzung im Menü P2 aktivieren.

Kann ich das Gerät mit vorgewärmtem Wasser (Solar) verwenden?

Ja, aber wenn die Zulauftemperatur die Solltemperatur überschreitet, wird das Wasser nicht erwärmt und die Anzeige blinkt. Um Verbrennungsgefahr zu vermeiden, installieren Sie einen zentralen thermostatischen Mischer (z.B. ZTA 3/4), der auf maximal 55 °C eingestellt ist.

Wie reinige ich den Filter des Kaltwasserzulaufs?

Schließen Sie das 3-Wege-Absperrventil. Schrauben Sie den Kaltwasseranschluss ab, entfernen Sie den Filter, reinigen Sie ihn mit klarem Wasser und bauen Sie ihn wieder ein. Achten Sie darauf, die Dichtung und die Kunststoffscheibe richtig zu positionieren.

Was bedeuten die Leuchtanzeigen (LED) auf der Platine?

Grüne LED blinkt: Gerät ist eingeschaltet. Gelbe LED leuchtet: Heizbetrieb. Gelb blinkend: Leistungsgrenze erreicht. Rot leuchtet: Störung. Bei Rot konsultieren Sie das Kapitel Fehlerbehebung der Anleitung.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Im Menü Einstellungen (P10), wenn rSEt angezeigt wird, drücken Sie gleichzeitig die Tasten 1 und 2 länger als 5 Sekunden. Das Display zeigt On an, bestätigen Sie dann durch Drücken von i länger als 5 Sekunden.

Welche Mindesthöhe ist für die Installation erforderlich?

Halten Sie einen Mindestabstand von 50 mm über und unter dem Gerät und 90 mm an den Seiten ein, um den Zugang zu erleichtern. Die Installation muss vertikal erfolgen, es sei denn, eine horizontale Montage ist vorgesehen (mit einem Kondensatablaufloch).

Ist das Gerät für eine Dusche geeignet?

Ja, es ist geeignet. Der Installateur muss den internen Verbrühschutz auf maximal 55 °C einstellen und den Duschmodus verwenden. Das Gerät kann auch Wohlfühlprogramme (Menü P3) mit Wechsel warm/kalt bieten.

BEDIENUNGSANLEITUNG DHE 18/21/24 STIEBEL ELTRON

1. Allgemeine Hinweise 5
   1.1 Sicherheitshinweise 5
   1.2 Andere Markierungen in dieser Dokumentation ____ 6
   1.3 Maßeinheiten 6
2. Sicherheit 7
   2.1 Bestimmungsgemäße Verwendung ____ 7
   2.2 Allgemeine Sicherheitshinweise 7
   2.3 Prüfzeichen 8
   2.4 EU-Konformitätserklärung 9
3. Gerätebeschreibung 9

4. Einstellungen und Anzeigen 10
   4.1 Bedienfeld 10
   4.2 Symbole im Display 10
   4.3 Soll-Temperatur einstellen 11
   4.4 Temperaturbegrenzung mittels internem Verbrühschutz (Fachhandwerker) 11
   4.5 Temperaturbegrenzung Tmax (Benutzer) 11
   4.6 Temperatur-Speichertasten belegen 12
   4.7 Einlauftemperaturhinweis 12
   4.8 Info-Menü 12
   4.9 Parameter-Menü Einstellungen 13
   4.10 Einstellungsempfehlungen 18

5. Reinigung, Pflege und Wartung 18

6. Problembehebung 19
7. Produktregistrierung 20

INSTALLATION

1. Sicherheit 20
   8.1 Allgemeine Sicherheitshinweise 20
   8.2 Duschbetrieb 21
   8.3 Vorschriften, Normen und Bestimmungen ____ 21
2. Gerätebeschreibung 21
   9.1 Lieferumfang 21
   9.2 Zubehör 22
3. Vorbereitungen 23
   10.1 Montageort 23
   10.2 Mindestabstände 24
   10.3 Wasserinstallation 24
4. Montage 25

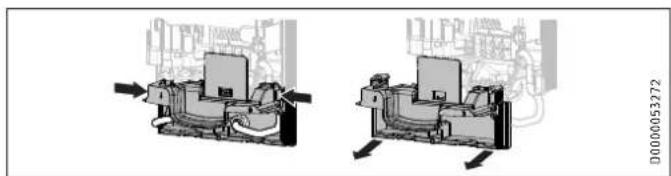

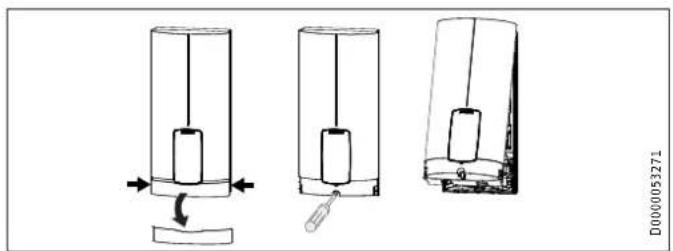

   11.1 Standardmontage 25
5. Inbetriebnahme 29
   12.1 Vorbereitungen 29
   12.2 Erstinbetriebnahme 30
   12.3 Wiederinbetriebnahme 32
6. Außerbetriebnahme 32

INHALTSVERZEICHNIS

1. Montage-Alternativen 32

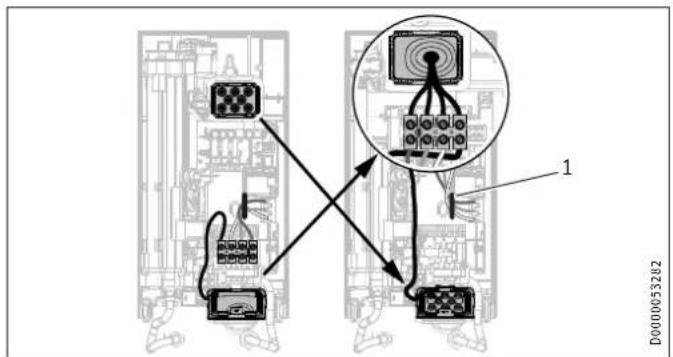

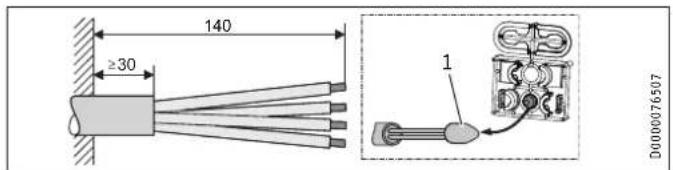

14.1 Elektroanschluss Unterputz oben 33

14.2 Elektroanschluss Unterputz unten bei kurzem Netzanschlusskabel 34

14.3 Elektroanschluss Aufputz 34

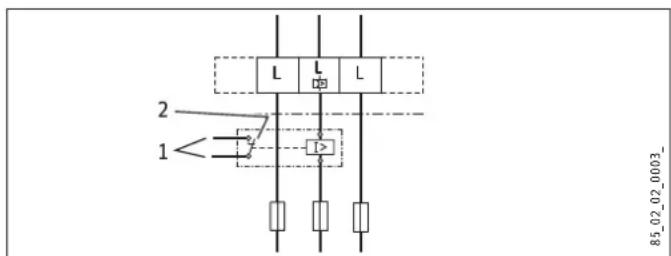

14.4 Anschluss eines Lastabwurfrelais 35

14.5 Wasserinstallation Aufputz 35

14.6 Wasserinstallation Aufputz mit Lötanschluss / Press-Fitting 36

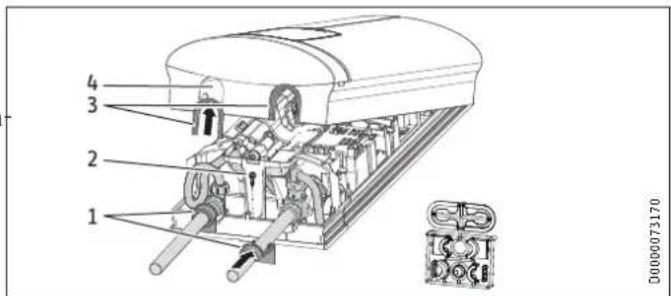

14.7 Montage der Gerätekappe bei Wasserinstallation Aufputz 36

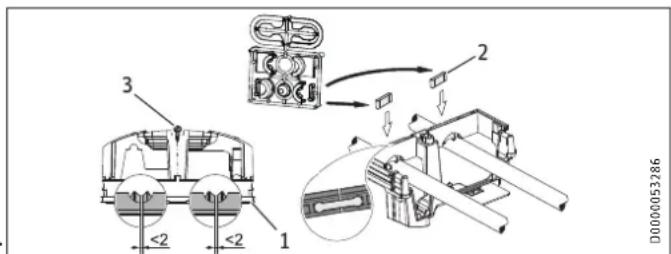

14.8 Montage Rückwand-Unterteil bei Aufputz-Schraubanschluss 37

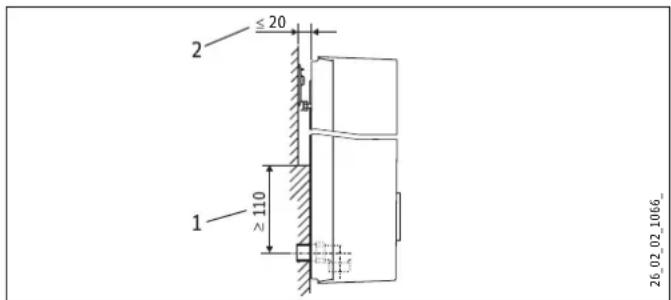

14.9 Wandaufhängung bei Geräteaustausch 38

14.10 Installation bei Fliesenversatz 38

14.11 Gedrehte Gerätekappe 39

14.12 Betrieb mit vorgewärmtem Wasser 39

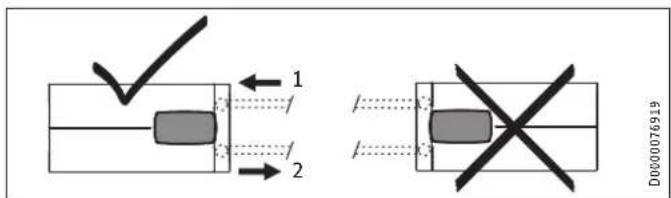

14.13 Waagerechte Montage des Gerätes 40

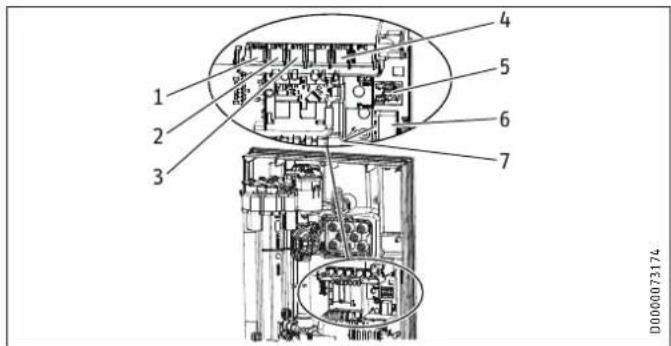

1. Service-Informationen 41

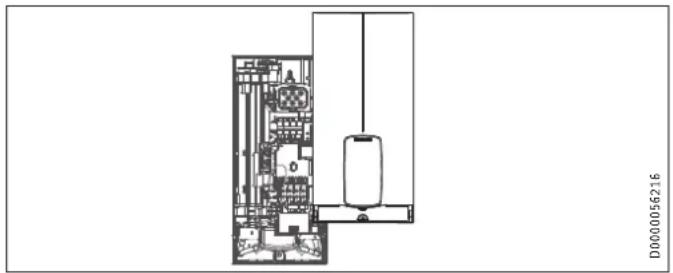

2. Störungsbehebung 42

16.1 Anzeige Fehlercode 44

1. Wartung 45

2. Technische Daten 46

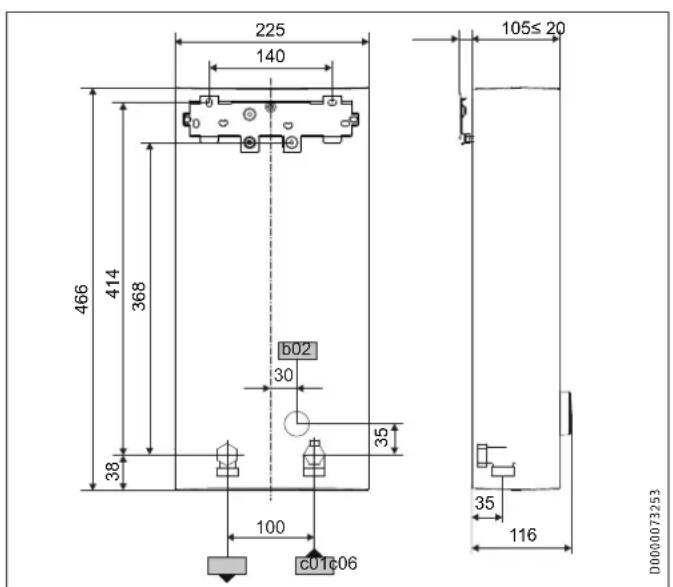

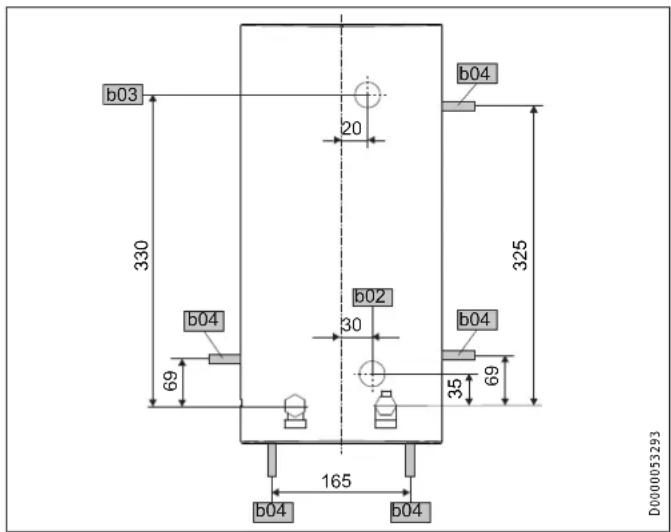

18.1 Maße und Anschlüsse 46

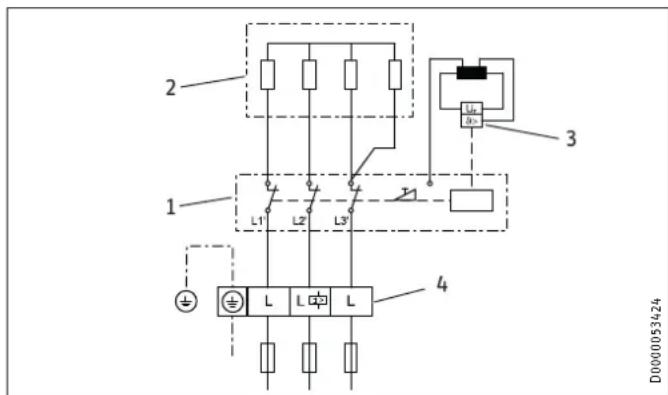

18.2 Elektroschaltplan 47

18.3 Warmwasser-Leistung 48
18.4 Einsatzbereiche / Umrechnungstabelle 49
18.5 Druckverluste 49
18.6 Störfallbedingungen 49
18.7 Angaben zum Energieverbrauch ____ 50
18.8 Datentabelle 51

KUNDENDIENST UND GARANTIE

UMWELT UND RECYCLING

PRODUKT REGISTRIEREN

Schnelle Hilfe im Servicefall
Einfach den QR-Code scannen oder www.stiebel-eltron.com/registration

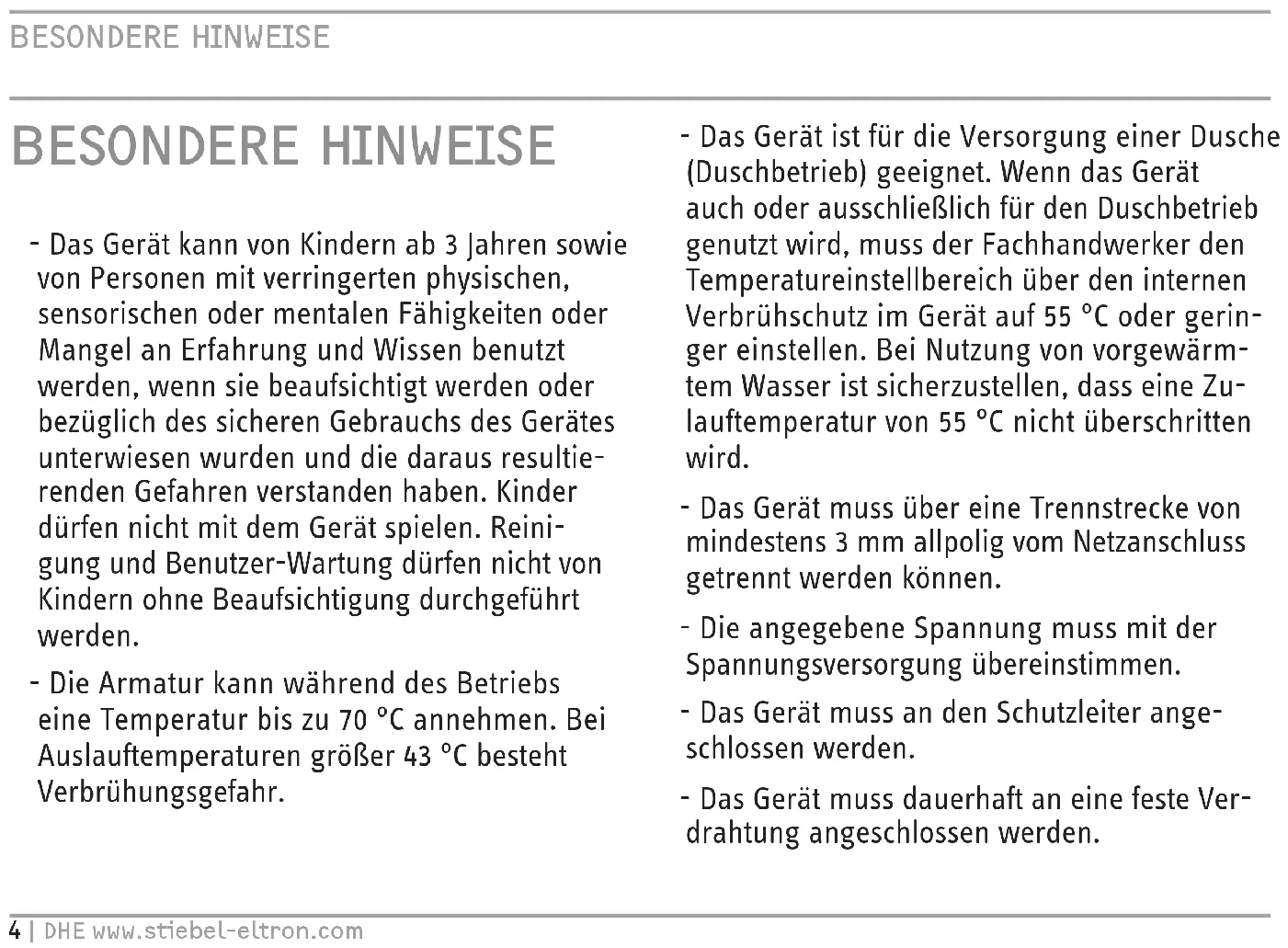

BESONDERE HINWEISE

• Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Die Armatur kann während des Betriebs eine Temperatur bis zu 70 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

• Das Gerät ist für die Versorgung einer Dusche (Duschbetrieb) geeignet. Wenn das Gerät auch oder ausschließlich für den Duschbetrieb genutzt wird, muss der Fachhandwerker den Temperatureinstellbereich über den internen Verbrühschutz im Gerät auf 55 °C oder geringer einstellen. Bei Nutzung von vorgewärmtem Wasser ist sicherzustellen, dass eine Zulauftemperatur von 55 °C nicht überschritten wird.

• Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.
• Die angegebene Spannung muss mit der Spannungsversorgung übereinstimmen.
• Das Gerät muss an den Schutzleiter angeschlossen werden.
• Das Gerät muss dauerhaft an eine feste Verdrahtung angeschlossen werden.

BEDIENUNG

Allgemeine Hinweise

• Befestigen Sie das Gerät wie in Kapitel „Installation / Montage“ beschrieben.
• Beachten Sie den maximal zulässigen Druck (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
• Der spezifische Wasserwiderstand des Wasserversorgungsnetzes darf nicht unterschritten werden (siehe Kapitel „Installation / Technische Daten / Datentabelle“).
• Entleeren Sie das Gerät wie in Kapitel „Installation / Wartung / Gerät entleeren“ beschrieben.

BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.

Das Kapitel „Installation“ richtet sich an den Fachhandwerker.

Hinweis

Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.

Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der Gefahr

Hier stehen mögliche Folgen bei Nichtbeachtung des Sicherheitshinweises.

Hier stehen Maßnahmen zur Abwehr der Gefahr.

BEDIENUNG

Allgemeine Hinweise

1.1.2 Symbole, Art der Gefahr

Symbol Art der Gefahr

Verletzung

Stromschlag

Verbrennung (Verbrennung, Verbrühung)

1.1.3 Signalworte

SIGNALWORT Bedeutung

GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.

WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann.

VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

Hinweis

Allgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet.

Lesen Sie die Hinweistexte sorgfältig durch.

Symbol Bedeutung

Sachschaden

(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung

▶ Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Maßeinheiten

Hinweis

Wenn nicht anders angegeben, sind alle Maße in der Einheit Millimeter angegeben.

BEDIENUNG

Sicherheit

2. Sicherheit

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Trinkwasser oder zur Nacherwärmung von vorgewärmtem Wasser. Das Gerät kann eine oder mehrere Entnahmestellen versorgen.

Wenn die maximale Zulauftemperatur für Nacherwärmung überschritten wird, erfolgt keine Nacherwärmung.

Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient werden. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch gehört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.

2.2 Allgemeine Sicherheitshinweise

VORSICHT Verbrennung

Die Armatur kann während des Betriebs eine Temperatur bis zu 70 °C annehmen. Bei Auslauftemperaturen größer 43 °C besteht Verbrühungsgefahr.

VORSICHT Verbrennung

Falls Kinder oder Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten das Gerät benutzen, stellen Sie eine Temperaturbegrenzung ein. Kontrollieren Sie die korrekte Funktion einer eingestellten Temperaturbegrenzung.

Wenn eine dauerhafte und unveränderbare Temperaturbegrenzung erforderlich ist, lassen Sie den internen Verbrühschutz vom Fachhandwerker einstellen.

BEDIENUNG

Sicherheit

VORSICHT Verbrennung

Bei Betrieb mit vorgewärmtem Wasser, z. B. beim Einsatz einer Solaranlage, beachten Sie folgende Hinweise:

Die Warmwasser-Temperatur kann die eingestellte Soll-Temperatur bzw. eine eingestellte Temperaturbegrenzung überschreiten.

- Der dynamische Verbrühschutz zwischen dem Gerät und einer Funk-Fernbedienung ist ggf. nicht wirksam.

In diesen Fällen begrenzen Sie die Temperatur mit einer vorgeschalteten Zentral-Thermostat-Armatur (z. B. ZTA 3/4).

WARNUNG Verletzung

Das Gerät kann von Kindern ab 3 Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Sachschaden

Das Gerät und die Armatur sind vom Nutzer vor Frost zu schützen.

2.3 Prüfzeichen

Siehe Typenschild am Gerät.

Landesspezifische Zulassungen und Zeugnisse: Deutschland

Für das Gerät ist aufgrund der Landesbauordnungen ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der Verwendbarkeit hinsichtlich des Geräuschverhaltens erteilt.

STIEBEL ELTRON DIN 4109 PA-IX 16821/I MPA NRW.

BEDIENUNG

Gerätebeschreibung

2.4 EU-Konformitätserklärung

Hinweis

DHE: Hiermit erklärt STIEBEL ELTRON, dass der Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.stiebel-eltron.de/downloads

3. Gerätebeschreibung

Sobald Sie das Warmwasserventil an der Armatur öffnen, schaltet sich das Gerät automatisch ein. Wenn Sie die Armatur schließen, schaltet sich das Gerät automatisch wieder aus.

Das Gerät erwärmt das Wasser, während es durch das Gerät strömt. Die Soll-Temperatur ist einstellbar. Ab einer bestimmten Durchflussmenge schaltet die Regelung in Abhängigkeit von der eingestellten Temperatur und der Kaltwasser-Temperatur die benötigte Heizleistung ein.

Der vollelektronisch geregelte Durchlauferhitzer mit automatischer Leistungsanpassung hält die Auslauftemperatur konstant. Das Wasser wird durch die vollelektronische Regelung mit Motorventil gradgenau auf die eingestellte Temperatur erwärmt. Das geschieht unabhängig von der Zulauftemperatur.

Wenn das Gerät mit vorgewärmtem Wasser betrieben wird und die Zulauftemperatur die eingestellte Temperatur überschreitet, wird die Einlauftemperatur in der zweiten Displayzeile angezeigt und blinkt. Das Wasser wird nicht weiter erwärmt.

Sie können verschiedene Soll-Temperaturen speichern und schnell abrufen. In der ECO-Funktion begrenzt das eingebaute Motorventil die Durchflussmenge in 3 voreingestellten Stufen. Das Gerät verfügt über Einstellmöglichkeiten für eine Temperaturbegrenzung (Tmax-Funktion, Benutzer) und einen internen Verbrühschutz (Fachhandwerker). Die Hintergrundbeleuchtung wird automatisch eingeschaltet, sobald Wasser durch das Gerät fließt oder Sie eine Veränderung am Bedienfeld vornehmen. Die Hintergrundbeleuchtung schaltet sich automatisch ohne Bedienfeldbetätigung und nach Zapfende ab.

Heizsystem

Das Blankdraht-Heizsystem ist mit einem druckfesten Kunststoffmantel umschlossen. Das Heizsystem mit Edelstahl-Heizwendel ist für kalkarme und kalkhaltige Wässer geeignet, es ist gegen Verkalkung weitgehend unempfindlich. Das Heizsystem sorgt für eine schnelle und effiziente Warmwasser-Versorgung.

Hinweis

Das Gerät ist mit einer Lufterkennung ausgestattet, die eine Beschädigung des Heizsystems weitgehend verhindert. Gelangt während des Betriebes Luft in das Gerät, schaltet das Gerät die Heizleistung für eine Minute aus und schützt somit das Heizsystem.

BEDIENUNG

Einstellungen und Anzeigen

4. Einstellungen und Anzeigen

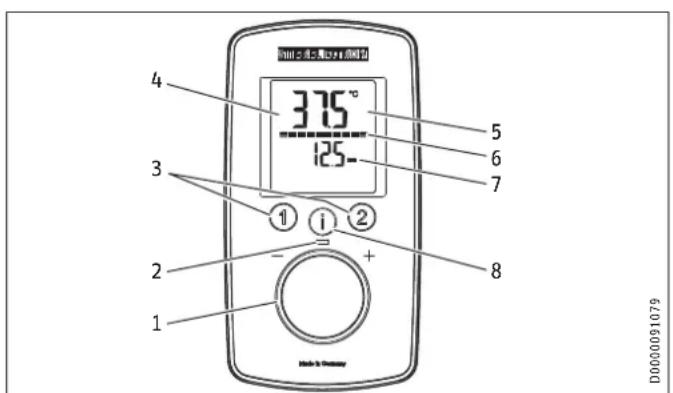

4.1 Bedienfeld

375° 125- 4 3 5 6 7 ① ② ③ ④ 2 + 1 D000091079

1 Einstellknopf
2 Betriebs-LED
3 Temperatur-Speichertasten
4 Display mit Hintergrundbeleuchtung
5 Hauptanzeige | Infoanzeige | Parameteranzeige
6 Segmentanzeige [10 - 100 %]
7 Zweite Displayzeile
8 Taste „i“ zur Informationsabfrage und Menüauswahl

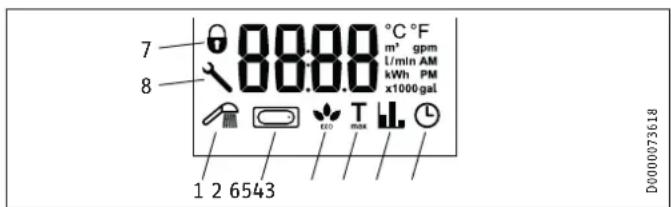

4.2 Symbole im Display

Bei Aktivierung erscheinen die Symbole auf dem Display.

7 8 80.00 °C °F m² gpm l/min AM kWh PM x1000 gal 1 2 6543 D000073618

1 Wellnessduschen
2 Wassermengenautomatik
3 ECO-Anzeige
4 Tmax, Anzeige bei aktivierter Temperaturbegrenzung
5 Verbrauchsanzeige
6 Uhrzeit
7 Bediensperre [ein / aus]
8 Schraubenschlüssel, erscheint im Fehlerfall des Gerätes

BEDIENUNG

Einstellungen und Anzeigen

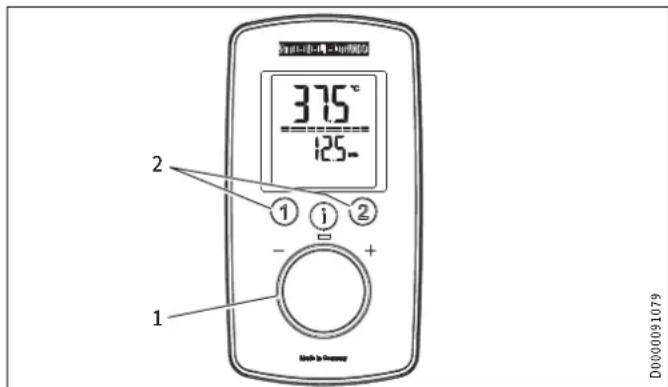

4.3 Soll-Temperatur einstellen

375°C 125- ① i ② - + 1 Made in Deutschen D0000091079

1 Soll-Temperatureinstellung: OFF, 20 - 60 °C
2 Wunschtemperaturen aufrufen / belegen

Einstellungen

Einstellung Schritt Einstellung Schritt

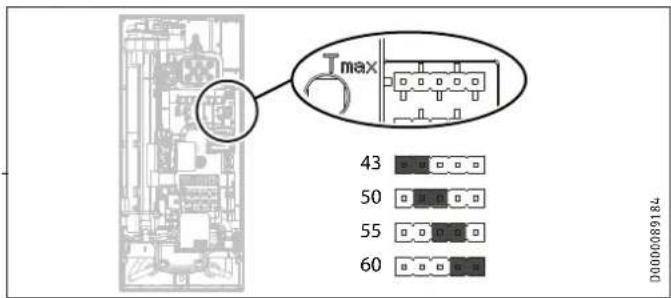

4.4 Temperaturbegrenzung mittels internem Verbrühschutz (Fachhandwerker)

Auf Wunsch kann der Fachhandwerker eine dauerhafte Temperaturbegrenzung einstellen, z. B. in Kindergärten, Krankenhäusern usw.

Bei Versorgung einer Dusche muss der Fachhandwerker den Temperatureinstellbereich im Gerät auf 55 °C oder geringer begrenzen.

Wenn bei aktivierter Verbrühschutzfunktion der eingestellte Temperaturwert erreicht wird, blinkt „Tmax“.

4.5 Temperaturbegrenzung Tmax (Benutzer)

Sie können die Temperaturbegrenzung individuell einstellen. Bei Aktivierung der Temperaturbegrenzung erscheint „Tmax“ auf dem Display.

4.5.1 Temperaturbegrenzung Tmax aktivieren / deaktivieren

Siehe Kapitel „Parameter-Menü Einstellungen“.

BEDIENUNG

Einstellungen und Anzeigen

4.6 Temperatur-Speichertasten belegen

Die Speichertasten „1“ und „2“ können Sie mit einer Wunschtemperatur belegen.

▶ Wählen Sie eine Wunschtemperatur.
Drücken Sie zum Speichern der Wunschtemperatur länger als

3 Sekunden die Taste „1“ oder „2“. Die gewählte Temperatur wird mit 1x blinken bestätigt.

4.7 Einlauftemperaturhinweis

Wenn das Gerät mit vorgewärmtem Wasser betrieben wird und die Zulauftemperatur die eingestellte Soll-Temperatur überschreitet, wird die Einlauftemperatur in der zweiten Displayzeile angezeigt und blinkt. Das Wasser wird nicht weiter erwärmt.

4.8 Info-Menü

Das Gerät besitzt eine Nebenanzeige, in der Verbrauchswerte angezeigt werden können.

4.8.1 Info-Menü aufrufen

• Drücken Sie kurz die Taste „i“ bis „i 1“ erscheint, weiter mit nochmaligem Drücken der Taste „i“.
  ▶ Verlassen Sie den Menüpunkt, indem Sie die Taste „i“ länger als 5 Sekunden drücken. Alternativ: 30 Sekunden nach Ende der Einstellung schaltet sich der Menüpunkt automatisch aus.

Menü	Beschreibung	Erläuterungen	Anzeige | Display
1 1	Durchfluss	Anzeige der aktuellen Durchflussmenge.	Durchflusswert in l/min oder gpm
1 2	Uhrzeit	Anzeige der aktuellen Uhrzeit.	Uhrzeit
1 3	Energieverbrauch	Die verbrauchte Energiemenge wird angezeigt.	Wert in kWh
1 4	Wasserverbrauch	Die verbrauchte Wassermenge wird angezeigt.	Wert in m^3 oder gal

Hinweis

Die Verbrauchswerte werden ausgehend vom letzten Reset errechnet.

BEDIENUNG

Einstellungen und Anzeigen

4.9 Parameter-Menü Einstellungen

4.9.1 Parameter-Menü aktivieren

▶ Drücken Sie die Taste „i“ länger als 5 Sekunden, „P 1“ erscheint, weiter mit kurzem Drücken der Taste „i“.
▶ Drehen Sie im gewählten Parameter-Menü den Temperatur-Einstellknopf auf die gewünschte Anzeige /Einstellung.

4.9.2 Parameter-Menü

Menü	Beschreibung Wählbare	Anzeige | Einstellung	Erläuterungen Symbol |	Display
P 1	ECO Wasser- und Energiesparfunktion	OFF | ECO1 | ECO2 | ECO3	Mit der ECO-Funktion können Sie die Durchflussmenge auf einen Maximalwert begrenzen.Durchflussmengen-Begrenzung:8 l/min bei „ECO1“ | 7 l/min bei „ECO2“ | 6 l/min bei „ECO3“ | ohne Durchflussmengen-Begrenzung bei „OFF“.
P 2	Temperaturbegrenzung Tmax	OFF | 20,0 | 20,5 ... °Coder 68 | 69 ... °F	Mit der Temperaturbegrenzung können Sie als Benutzer die einstellbare Soll-Temperatur am Gerät auf einen Maximalwert begrenzen.Kontrollieren Sie, ob die Temperaturobergrenze korrekt übernommen wurde.Der Fachhandwerker kann zusätzlich eine Verbrühschutztemperatur einstellen. Diese Temperatur gilt dann als Obergrenze des Einstellbereichs für die Temperaturbegrenzung.	Tmax

BEDIENUNG

Einstellungen und Anzeigen

Menü	Beschreibung Wählbare Anzeige | Einstellung		Erläuterungen Symbol |	Disp
P 3	Wellnessduschen	OFF | Pro1 | Pro2 | Pro3 | Pro4	Im Wellness-Dusch-Programm können Sie 4 verschiedene Programme für Wechselduschen wählen.WW = Warmwasser, KW = Kaltwasser, min = Minuten, sec = Sekunden- 1 ErkältungsvorbeugungZur Abhärtung empfehlen wir beim Abschluss eine Kaltdusche; somit wird im Körper eine reflexartige Erwärmung eingeleitet.	[IMAGE]
			- 2 WintererfrischungAls erfrischender Abschluss einer Winterdusche mit Wiedererwärmung.
			- 3 SommerfitnessprogrammDie schnelle Wechseldusche zur Steigerung der Fitness mit abschließender Wiedererwärmung.
			- 4 DurchblutungsprogrammZur Förderung der Durchblutung werden Arme und Beine kalt abgeduscht. Dabei soll das Duschen von Händen und Füßen zum Körper hin erfolgen. Diesen Vorgang können Sie anschließend mit warmem Wasser wiederholen.

BEDIENUNG

Einstellungen und Anzeigen

Menü	Beschreibung Wählbare	Anzeige | Einstellung	Erläuterungen Symbol |	Display
P 4	Wassermengenautoma-tik, Volumen in gewähl-ter Einheit einstellen	OFF | 5 | 10 | ... 200 | oder 2 ... 52 gal	Mit der Wassermengenautomatik können Sie eine Wassermenge z. B. für eine Wannenfüllung vorwählen. Wenn die vorgewählte Wasser-menge erreicht wird, reduziert die Automatik den Durchfluss. Die Wassermengenautomatik müssen Sie vor jeder Wannenfüllung akti-vieren.Beispiel Wannenfüllung 80 Liter (21 gal): Nach Erreichen der 80 Liter (21 gal) Wannenfüllung reduziert die Automatik die Durchflussmenge auf 4 l/min (1 gpm).
P 5	Temperatureinheit	C | F	Temperatureinheit für alle Einstellungen wählen.	°C | °F
P 6	Volumeneinheit L | GAL Volumeneinheit für alle Einstellu-gungen wählen. | | gal
P 7	Uhrzeitformat	24h | 12h	Uhrzeitformat wählen.	◎
P 8	Uhrzeiteinstellung	--:--	Sie können die Uhrzeit in 12 oder 24 Stunden einstellen:- 12 Stunden von 00:00 - 11:59 Uhr = AM | 11:59 - 00:00 Uhr = PM- 24 Stunden von 00:00 bis 23:59 UhrNach einer Spannungsunterbrechung müssen Sie die aktuelle Uhrzeit neu einstellen.	AM | PM (nur bei 12h)
P 9	Bediensperre	On | OFF	Sie können die Bediensperre auf „On“ oder „OFF“ einstellen.Deaktivieren der eingestellten Bediensperre:► Drücken Sie die Taste „i“ länger als 12 Sekunden.	○ (nur bei On)
P 10	Rücksetzen auf Werk-seinstellung	Reset (rSEt)	Sie können das Gerät auf die Werkseinstellungen zurücksetzen. Im Display wird „rSEt“ angezeigt.► Drücken Sie gleichzeitig die Tasten „1“ und „2“ länger als 5 Sekun-den. Die Anzeige wechselt auf „On“ zur Bestätigung der Rückset-zung.► Zur Bestätigung von „On“ drücken Sie die Taste „i“ länger als 5 Se-kunden.

BEDIENUNG

Einstellungen und Anzeigen

Menü	Beschreibung Wählbare	Anzeige | Einstellung	Erläuterungen Symbol |	Display
P 11	Rücksetzen der Verbrauchswerte	Reset (rSEt)	Sie können die Verbrauchswerte zurücksetzen. Im Display wird „rSEt“ angezeigt.► Drücken Sie gleichzeitig die Tasten „1“ und „2“ länger als 5 Sekunden. Die Anzeige wechselt auf „On“ zur Bestätigung der Rücksetzung.► Zur Bestätigung von „On“ drücken Sie die Taste „i“ länger als 5 Sekunden.
P 12	Hintergrundbeleuchtung	Auto | On	Sie können die Hintergrundbeleuchtung des Displays einstellen.- Bei der Auswahl „Auto“ wird die Hintergrundbeleuchtung beim Heizbetrieb und bei jeder Bedienung eingeschaltet. Nach 30 Sekunden ohne Bedienung wird die Hintergrundbeleuchtung wieder ausgeschaltet.- Bei der Auswahl „On“ leuchtet die Hintergrundbeleuchtung dauerhaft.
P 13	Hintergrundbeleuchtung dimmen	100 % | 20 % (T.Sie können für die Helligkeit der Hintergrundbeleuchtung 2 Stufen wählen.

BEDIENUNG

Einstellungen und Anzeigen

Menü	Beschreibung Wählbare	Anzeige |Einstellung	Erläuterungen Symbol |	Display
P 14	Funkmodul		Nach Einbau eines Funkmoduls (mit oder ohne angelernter Funk-Fernbedienung) in das Gerät wird der Menüpunkt P 14 freigeschaltet und im Display der Bedieneinheit „rc“ angezeigt. Sie können eine oder mehrere Funk-Fernbedienungen anmelden, dazu muss der Anmeldevorgang am Gerät und an der Funk-Fernbedienung durchgeführt werden.Durch Drücken der Taste „1“ am Gerät länger als 5 Sekunden wird der Anmeldevorgang gestartet und an der Bedieneinheit des Gerätes durch einen Laufbalken im Display und die blinkende Betriebs-LED angezeigt. Starten Sie den Anmeldevorgang an der Funk-Fernbedienung gemäß der zugehörigen Bedienungsanleitung. Nach einer erfolgreichen Anmeldung blinkt die Betriebs-LED des Gerätes kurz auf. Ein erfolgloser Anmeldevorgang wird automatisch nach 30 Sekunden beendet.Durch Drücken der Taste „2“ am Gerät für länger als 5 Sekunden melden Sie alle angemeldeten Funk-Fernbedienungen ab. Beim Abmeldevorgang wird „rc0“ für 5 Sekunden im Display der Bedieneinheit angezeigt, danach wieder „rc“.

4.9.3 Parameter-Menü deaktivieren

▶ Verlassen Sie den Menüpunkt, indem Sie die Taste „i“ länger als 5 Sekunden drücken. Alternativ: 30 Sekunden nach Ende der Einstellung schaltet sich der Menüpunkt automatisch aus.

BEDIENUNG

Reinigung, Pflege und Wartung

4.10 Einstellungsempfehlungen

Ihr Durchlauferhitzer sorgt für max. Genauigkeit und max. Komfort der Warmwasserdarbietung. Sollten Sie das Gerät trotzdem mit einer Thermostat-Armatur betreiben, empfehlen wir:

▶ Stellen Sie die Soll-Temperatur am Gerät größer 50 °C ein. Die gewünschte Soll-Temperatur stellen Sie dann an der Thermostat-Armatur ein.

Energie sparen

Die wenigste Energie benötigen Sie bei folgenden, von uns empfohlenen Einstellungen:

• 38 °C für Handwaschbecken, Dusche, Wanne
• 55 °C für Küchenspüle

Interner Verbrühschutz (Fachhandwerker)

Auf Wunsch kann der Fachhandwerker eine dauerhafte Temperaturbegrenzung einstellen, z. B. in Kindergärten, Krankenhäusern usw.

Einstellungsempfehlung bei Betrieb mit einer Thermostat-Armatur und solar vorgewärmtem Wasser

▶ Stellen Sie die Temperatur am Gerät auf maximale Temperatur ein.

Nach Unterbrechung der Wasserversorgung

Sachschaden

Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden.

▶ Schalten Sie das Gerät spannungsfrei, indem Sie die Sicherungen ausschalten.
▶ Öffnen Sie die Armatur eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind.
▶ Schalten Sie die Spannungsversorgung wieder ein.

5. Reinigung, Pflege und Wartung

▶ Verwenden Sie keine scheuernden oder anlösenden Reinigungsmittel. Zur Pflege und Reinigung des Gerätes genügt ein feuchtes Tuch.
- Kontrollieren Sie regelmäßig die Armaturen. Kalk an den Armaturausläufen können Sie mit handelsüblichen Entkalkungsmitteln entfernen.

BEDIENUNG

Problembehebung

1. Problemehebung

Problem Ursache Behebung
Das Gerät schaltet trotz voll geöffnetem Warmwasser-Ventil nicht ein.	Es liegt keine Spannung an.	Prüfen Sie die Sicherungen in der Hausinstallation.
	Der Strahlregler in der Armatur oder der Duschkopf ist verkalkt oder verschmutzt.	Reinigen und / oder entkalken Sie den Strahlregler oder den Duschkopf.
	Die Wasserversorgung ist unterbrochen.	Entlüften Sie das Gerät und die Kaltwasser-Zuleitung.
Während warmes Wasser entnommen wird, fließt kurzzeitig kaltes Wasser.	Die Lufterkennung erkennt Luft im Wasser. Sie schaltet die Heizleistung kurzzeitig ab.	Das Gerät geht nach 1 Minute selbstständig wieder in Betrieb.
Die Wunschtemperatur lässt sich nicht einstellen.	Die Temperaturbegrenzung und/oder der interne Verbrühschutz ist aktiviert.	Deaktivieren Sie die Temperaturbegrenzung. Den internen Verbrühschutz kann nur der Fachhandwerker verändern.
Die Durchflussmenge ist zu gering.	ECO-Funktion ist aktiviert.	Stellen Sie eine andere ECO-Stufe ein oder deaktivieren Sie die ECO-Funktion.
An der Bedieneinheit lassen sich keine Einstellungen vornehmen.	Die Bediensperre ist aktiviert.	Zur Deaktivierung der Bediensperre drücken Sie die Taste „i“ länger als 12 Sekunden.

Hinweis

Die Anzeigen in der Bedieneinheit und die gewählten Einstellungen bleiben nach einem Ausfall der Spannungsversorgung erhalten.

Wenn Sie die Ursache nicht beheben können, rufen Sie den Fachhandwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000).

Produktregistrierung

7. Produktregistrierung

Registrieren Sie Ihr Produkt und profitieren Sie.

SCHNELLE HILFE

Ihre vollständigen Daten ermöglichen uns eine schnelle Hilfe im Garantiefall. Unser Kundendienst kümmert sich um Ihre Anlage und sorgt für eine reibungslose Abwicklung.

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

8.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicherheit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden.

Sachschaden

Beachten Sie die maximale Zulauftemperatur. Bei höheren Temperaturen kann das Gerät beschädigt werden. Mit dem Einbau einer Zentral-Thermostat-Armatur (siehe Kapitel „Gerätebeschreibung / Zubehör“) können Sie die maximale Zulauftemperatur begrenzen.

WARNUNG Stromschlag

Dieses Gerät enthält Kondensatoren, die sich nach der Trennung vom Stromnetz entladen. Die Kondensator-Ent-ladespannung kann ggf. kurzzeitig > 60 V DC betragen.

INSTALLATION

Gerätebeschreibung

8.2 Duschbetrieb

VORSICHT Verbrennung

▶ Stellen Sie bei Versorgung einer Dusche den internen Verbrühschutz auf 55 °C oder geringer ein, siehe Kapitel „Inbetriebnahme / Vorbereitungen“.

VORSICHT Verbrennung

Bei Betrieb mit vorgewärmtem Wasser, z. B. beim Einsatz einer Solaranlage, beachten Sie folgende Hinweise:

- Die Warmwasser-Temperatur kann die eingestellte Soll-Temperatur bzw. eine eingestellte Temperaturbegrenzung überschreiten.

- Der dynamische Verbrühschutz zwischen dem Gerät und einer Funk-Fernbedienung ist ggf. nicht wirksam.

In diesen Fällen begrenzen Sie die Temperatur mit einer vorgeschalteten Zentral-Thermostat-Armatur (z. B. ZTA 3/4).

8.3 Vorschriften, Normen und Bestimmungen

Hinweis

Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

- Die Schutzart IP 24 / IP 25 ist nur mit sachgemäß montierter Kabeltülle gewährleistet.

- Der spezifische elektrische Widerstand des Wassers darf nicht kleiner sein als auf dem Typenschild angegeben. Bei einem Wasser-Verbundnetz berücksichtigen Sie den niedrigsten elektrischen Widerstand des Wassers. Den spezifischen elektrischen Widerstand oder die elektrische Leitfähigkeit des Wassers erfahren Sie bei Ihrem Wasserversorgungs-Unternehmen.

9. Gerätebeschreibung

9.1 Lieferumfang

Mit dem Gerät werden geliefert:

• Wandaufhängung
• Montageschablone
• 2 Doppelnippel
• 3-Wege-Kugelabsperrventil für Kaltwasser
• T-Stück für Warmwasser
• Flachdichtungen
• Sieb
• Kunststoff-Formscheibe
• Kunststoff-Verbindungsstücke / Montagehilfe
• Kappen- und Rückwand-Führungsstücke
• Jumper für internen Verbrühschutz
• Jumper für Leistungsumschaltung (nur bei DHE 18/21/24)

INSTALLATION

Gerätebeschreibung

9.2 Zubehör

Funk-Fernbedienung

- FFB 4 Set EU

Armaturen

• MEKD-Einhebel-Küchen-Druckarmatur
• MEBD-Einhebel-Badewannen-Druckarmatur

Wasserstopfen G 12 A

Wenn Sie andere als die empfohlenen Aufputz-Druckarmaturen einsetzen, verwenden Sie die Wasserstopfen.

Montageset Aufputz-Installation

• Lötverschraubung Kupferrohr für Lötanschluss ∅ 12 mm
• Press-Fitting Kupferrohr
• Press-Fitting Kunststoffrohr (geeignet für Viega: Sanfix-Plus oder Sanfix-Fosta)

Universal-Montagerahmen

- Montagerahmen mit elektrischen Anschlüssen

Rohrbausatz-Untertischgeräte

Wenn Sie die Wasseranschlüsse (G 3/8 A) oberhalb des Gerätes anschließen, benötigen Sie den Bausatz für die Untertischmontage.

Rohrbausatz-Versatzmontage

Wenn Sie eine senkrechte Verschiebung des Gerätes gegenüber dem Wasseranschluss bis zu 90 mm nach unten benötigen, verwenden Sie diesen Rohrbausatz.

Rohrbausatz-Gas-Wasserheizer-Austausch

Wenn die vorhandene Installation Gas-Wasserheizer-Anschlüsse (Kaltwasser-Anschluss links und Warmwasser-Anschluss rechts) enthält, benötigen Sie diesen Rohrbausatz.

Rohrbausatz DHB-Wassersteckkupplungen

Wenn die vorhandene Installation Wasser-Steckanschlüsse von einem DHB enthält, verwenden Sie die Wassersteckkupplungen.

Lastabwurfrelais (LR 1-A)

Das Lastabwurfrelais für den Einbau in der Elektroverteilung ermöglicht eine Vorrangschaltung des Durchlauferhitzers bei gleichzeitigem Betrieb von z. B. Elektro-Speicherheizgeräten.

Zentral-Thermostat-Armatur (ZTA 3/4)

Die Thermostat-Armatur für zentrale Vormischung verwenden Sie z. B. bei Betrieb eines Durchlauferhitzers mit vorgewärmtem Wasser. Für den Einsatz im Duschbetrieb ist die Einstellung der Armatur auf max. 55 °C vorzunehmen.

INSTALLATION

Vorbereitungen

10. Vorbereitungen

10.1 Montageort

Sachschaden

Die Installation des Gerätes darf nur in einem frostfreien Raum erfolgen.

Montieren Sie das Gerät senkrecht und in der Nähe der Entnahmestelle. Waagerechter Einbau siehe Kapitel „Montage-Alternativen / Waagerechte Montage des Gerätes“.

Das Gerät ist für eine Untertisch- und Übertischmontage geeignet.

Untertischmontage

D0000056242 1 2

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

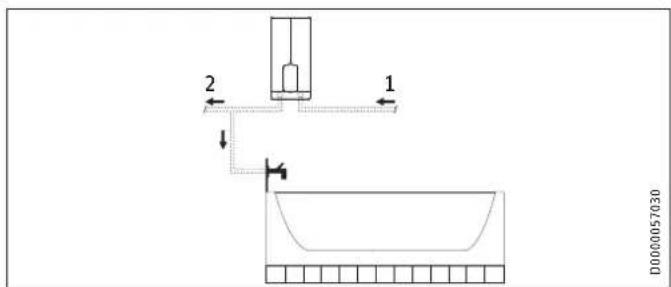

Übertischmontage

2 1 D000057030

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Hinweis

▶ Montieren Sie das Gerät an der Wand. Die Wand muss ausreichend tragfähig sein.

INSTALLATION

Vorbereitungen

10.2 Mindestabstände

D000060809 ≥50±50 00 N 00 N

▶ Halten Sie die Mindestabstände ein, um einen störungsfreien Betrieb des Gerätes zu gewährleisten und Wartungsarbeiten am Gerät zu ermöglichen.

10.3 Wasserinstallation

▶ Spülen Sie die Wasserleitung gut durch.

Armaturen

Verwenden Sie geeignete Druckarmaturen. Offene Armaturen sind nicht zulässig.

Hinweis

Das 3-Wege-Kugelabsperrventil im Kaltwasserzulauf dürfen Sie nicht zum Drosseln des Durchflusses verwenden. Das 3-Wege-Kugelabsperrventil dient nur zur Absperrung des Kaltwasserzulaufs.

Zugelassene Werkstoffe der Wasserleitungen

• Kaltwasser-Zuleitung: feuerverzinktes Stahlrohr, Edelstahlrohr, Kupferrohr oder Kunststoffrohr
• Warmwasser-Auslaufleitung: Edelstahlrohr, Kupferrohr oder Kunststoffrohr

Sachschaden

Beim Einsatz von Kunststoff-Rohrsystemen beachten Sie die maximal zulässige Zulauftemperatur und den maximal zulässigen Druck.

Volumenstrom

▶ Stellen Sie sicher, dass der Volumenstrom zum Einschalten des Gerätes erreicht wird.
▶ Falls der benötigte Volumenstrom bei voll geöffnetem Entnahmeventil nicht erreicht wird, erhöhen Sie den Wasserleitungsdruck.

INSTALLATION

Montage

11. Montage

Werkseinstellungen DHE 18/21/24	DHE 27
Interner Verbrühschutz °C 60 60
Anschlussleistung kW 21 27
Anschlussleistung wählbar x -
Standardmontage	DHE 18/21/24	DHE 27
Elektroanschluss unten, Unterputz-Installation	x	x
Wasseranschluss Unterputz-Instal-lation	x	x

Weitere Montagemöglichkeiten siehe Kapitel „Montage-Alternativen“.

11.1 Standardmontage

Gerät öffnen

▶ Öffnen Sie das Gerät, indem Sie die Blende seitlich anfassen und von der Gerätekappe nach vorn abziehen. Lösen Sie die Schraube. Schwenken Sie die Gerätekappe auf.

▶ Trennen Sie die Rückwand, indem Sie die beiden Rasthaken drücken und das Rückwand-Unterteil nach vorn abziehen.

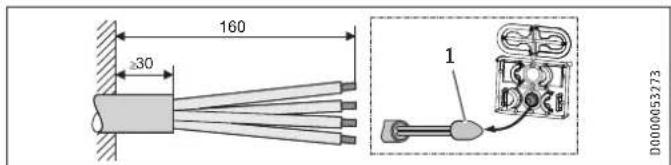

Netzanschlusskabel vorbereiten Unterputz unten

160 30 1 D0000053273

1 Montagehilfe zur Kabeleinführung
▶ Bereiten Sie das Netzanschlusskabel vor.

INSTALLATION

Montage

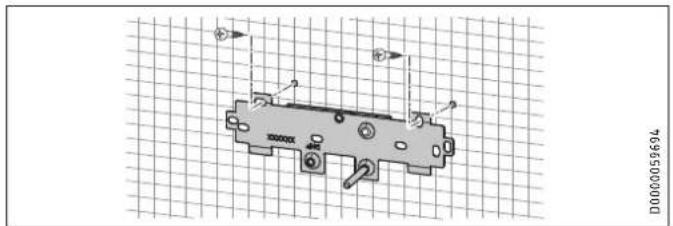

Wandaufhängung montieren

▶ Zeichnen Sie die Bohrlöcher mit der Montageschablone an. Bei der Aufputz-Installation müssen Sie zusätzlich das Befestigungsloch im unteren Teil der Schablone anzeichnen.
Bohren Sie die Löcher und befestigen Sie die Wandaufhängung an 2 Punkten mit geeignetem Befestigungsmaterial (Schrauben und Dübel gehören nicht zum Lieferumfang).
▶ Montieren Sie die Wandaufhängung.

Doppelnippel montieren

Sachschaden

Führen Sie alle Wasseranschluss- und Installationsarbeiten nach Vorschrift aus.

12 D000053319

Dichten und schrauben Sie die Doppelnippel ein.

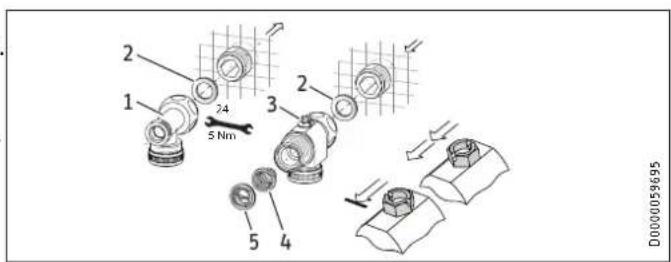

Wasseranschluss herstellen

2 1 24 5 Nm 3 2 5 4 D0000059695

1 Warmwasser mit T-Stück
2 Dichtung
3 Kaltwasser mit 3-Wege-Kugelabsperrventil
4 Sieb
5 Kunststoff-Formscheibe

▶ Schrauben Sie das T-Stück und das 3-Wege-Kugelabsperrventil mit jeweils einer Flachdichtung auf die Doppelnippel.

INSTALLATION

Montage

Sachschaden

Für die Funktion des Gerätes muss das Sieb eingebaut sein.

Prüfen Sie beim Geräteaustausch, ob das Sieb vorhanden ist.

Gerät montieren

Hinweis

Bei einer Montage mit flexiblen Rohranschlüssen müssen Sie die Rückwand zusätzlich mit einer Schraube befestigen.

1 Montagehilfe zur Kabeleinführung
2 Kabeltülle

Verwenden Sie zur besseren Durchgängigkeit der Adern durch die Kabeltülle die Montagehilfe (siehe beigelegtes Kunststoff-Teileset).

▶ Demontieren Sie die Kabeltülle aus der Rückwand.

▶ Führen Sie die Kabeltülle über den Kabelmantel des Netzanschlusskabels. Bei größeren Kabeldurchmessern vergrößern Sie ggf. das Loch in der Kabeltülle.

▶ Entfernen Sie die Transportschutz-Stopfen aus den Rohranschlüssen des Gerätes.
▶ Biegen Sie das Netzanschlusskabel 45° nach oben.
▶ Führen Sie das Netzanschlusskabel mit der Kabeltülle von hinten durch die Rückwand.

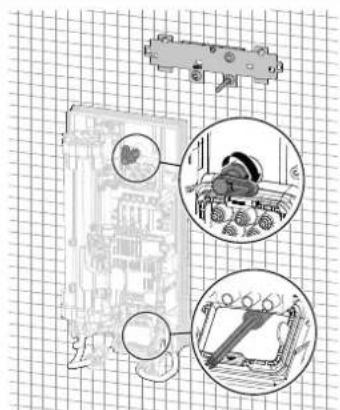

▶ Montieren Sie das Gerät auf den Gewindebolzen der Wandaufhängung.
▶ Drücken Sie die Rückwand fest an und richten die Rückwand aus.

INSTALLATION

Montage

▶ Verriegeln Sie den Befestigungsknebel durch eine RechtsdrElektroanschluss herstellen hung um 90°.
▶ Ziehen Sie die Kabeltülle in die Rückwand, bis beide Rasthaken einrasten.
WARNUNG Stromschlag

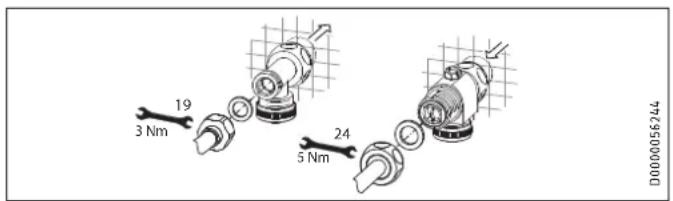

19 3 Nm 24 5 Nm D0000056244

▶ Schrauben Sie die Rohranschlüsse mit den Flachdichtungen auf die Wasseranschlüsse.
- Öffnen Sie das 3-Wege-Kugelabsperrventil oder das Absperrventil in der Kaltwasser-Zuleitung.

Führen Sie alle elektrischen Anschluss- und Installationsarbeiten nach Vorschrift aus.

WARNUNG Stromschlag

Der Anschluss an das Stromnetz ist nur als fester Anschluss in Verbindung mit der herausnehmbaren Kabeltülle erlaubt. Das Gerät muss über eine Trennstrecke von mindestens 3 mm allpolig vom Netzanschluss getrennt werden können.

WARNUNG Stromschlag

Achten Sie darauf, dass das Gerät an den Schutzleiter angeschlossen ist.

Sachschaden

Beachten Sie das Typenschild. Die angegebene Nennspannung muss mit der Spannungsversorgung übereinstimmen.

▶ Schließen Sie das Netzanschlusskabel an die Netzanschlussklemme an.

INSTALLATION

Inbetriebnahme

Rückwand-Unterteil montieren

1 D0000053275

1 Abdeckplatte des Rückwand-Unterteils

▶ Montieren Sie das Rückwand-Unterteil in die Rückwand. Kontrollieren Sie, ob die beiden Rasthaken eingerastet sind.
Richten Sie das montierte Gerät aus, indem Sie den Befestigungsknebel lösen, den Elektroanschluss und die Rückwand ausrichten und den Befestigungsknebel wieder festdrehen. Wenn die Rückwand nicht anliegt, können Sie das Gerät unten mit einer zusätzlichen Schraube befestigen.

Sachschaden

Die Abdeckplatte des Rückwand-Unterteils darf sich im eingebauten Zustand nicht verbiegen.

12. Inbetriebnahme

12.1 Vorbereitungen

Interner Verbrühschutz über Jumper-Steckplatz

Tmax 43 50 55 60 D000089184

Montieren Sie den Jumper „Verbrühschutzeinstellung“ auf die gewünschte Position (= Temperatur in °C) der Stiftleiste.

Jumper Position Beschreibung

43 z. B. in Kindergärten, Krankenhäusern usw.

50

55 max. für Duschbetrieb

60 Werkseinstellung

ohne Jumper Begrenzung 43 °C

INSTALLATION

Inbetriebnahme

VORSICHT Verbrennung

Bei Betrieb mit vorgewärmtem Wasser, z. B. beim Einsatz einer Solaranlage, können der interne Verbrühschutz und die vom Benutzer einstellbare Temperaturbegrenzung Tmax überschritten werden.

In diesem Fall begrenzen Sie die Temperatur mit einer vorgeschalteten Zentral-Thermostat-Armatur (z. B. ZTA 3/4).

Anschlussleistung umstellen über Jumper-Steckplatz, nur bei DHE 18/21/24

Wenn Sie beim Gerät mit umschaltbarer Anschlussleistung eine andere Anschlussleistung als die 21 kW Werkseinstellung wählen, müssen Sie den Jumper umstecken.

Pmax 1 2 3 D000089187

▶ Montieren Sie den Jumper auf die gewünschte Position der Stiftleiste.

Jumper Position Anschlussleistung

1 18 kW

2 21 kW

3 24 kW

ohne Jumper 18 kW

12.2 Erstinbetriebnahme

on ≥ 60 s D000053277

• Öffnen und schließen Sie mehrfach alle angeschlossenen Entnahmeventile, bis das Leitungsnetz und das Gerät luftfrei sind.
  ▶ Führen Sie eine Dichtheitskontrolle durch.

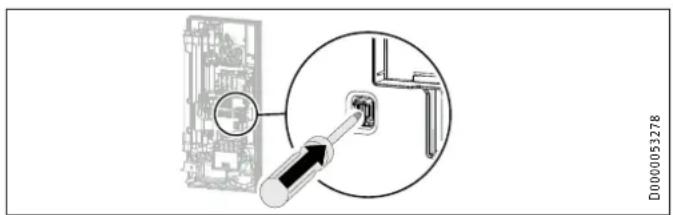

D000053278

INSTALLATION

Inbetriebnahme

Aktivieren Sie den Sicherheitsschalter, indem Sie die Rücksetztaste fest eindrücken (das Gerät wird mit deaktiviertem Sicherheitsschalter ausgeliefert).

▶ Stecken Sie das Verbindungskabel von der Bedieneinheit auf die Elektronik.

Hinweis

Bei einer Untertischmontage sollte die Gerätekappe zur besseren Bedienbarkeit gedreht werden, siehe Kapitel „Montage-Alternativen / Gedrehte Gerätekappe“.

Hängen Sie die Gerätekappe an der Oberseite hinten in die Rückwand ein. Schwenken Sie die Gerätekappe nach unten. Prüfen Sie den festen Sitz der Gerätekappe oben und unten.
- Kreuzen Sie die gewählte Anschlussleistung und die Nennspannung auf dem Typenschild der Gerätekappe (auf beiden Seiten) an. Verwenden Sie dafür einen Kugelschreiber.

▶ Befestigen Sie die Gerätekappe mit der Schraube.
▶ Montieren Sie die Blende auf die Gerätekappe.
▶ Entfernen Sie die Schutzfolie vom Bedienfeld.

on

D0000053281

▶ Schalten Sie die Spannungsversorgung ein.

12.2.1 Übergabe des Gerätes

▶ Erklären Sie dem Benutzer die Funktion des Gerätes und machen Sie ihn mit dem Gebrauch des Gerätes vertraut.
▶ Weisen Sie den Benutzer auf mögliche Gefahren hin, speziell die Verbrühungsgefahr.
▶ Übergeben Sie die Anleitung.

INSTALLATION

Außerbetriebnahme

12.3 Wiederinbetriebnahme

Sachschaden

Damit das Blankdraht-Heizsystem nach Unterbrechung der Wasserversorgung nicht zerstört wird, muss das Gerät mit folgenden Schritten wieder in Betrieb genommen werden.

▶ Schalten Sie das Gerät spannungsfrei, indem Sie di Sicherungen ausschalten.
▶ Öffnen Sie die Armatur mindestens eine Minute lang, bis das Gerät und die vorgeschaltete Kaltwasser-Zuleitung luftfrei sind.
▶ Schalten Sie die Spannungsversorgung wieder ein.

13. Außerbetriebnahme

▶ Trennen Sie das Gerät allpolig vom Netzanschluss.
▶ Entleeren Sie das Gerät (siehe Kapitel „Wartung / Gerät entleeren“).

14. Montage-Alternativen

Übersicht Montage-Alternativen

Elektroanschluss Schutzart (IP)
Unterputz oben IP 25
Unterputz unten bei kurzem Netzanschlusskabel IP 25
Aufputz IP 24

Wasseranschluss Schutzart (IP)
Aufputz IP 24

Sonstiges	Schutzart (IP)
Installation bei Fliesenversatz	IP 25
Gedrehte Gerätekappe	IP 25
Waagerechte Montage des Gerätes	IP 24

WARNUNG Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

INSTALLATION

Montage-Alternativen

14.1 Elektroanschluss Unterputz oben

140 ≥30 1 D0000076507

1 Montagehilfe zur Kabeleinführung

▶ Bereiten Sie das Netzanschlusskabel vor.

1 Kabelführung

▶ Versetzen Sie die Netzanschlussklemme von unten nach oben. Lösen Sie dazu die Befestigungsschraube. Drehen Sie die Netzanschlussklemme mit den Anschlusskabeln 180° im Uhrzeigersinn. Legen Sie dabei die Kabel um die Kabelführung. Schrauben Sie die Netzanschlussklemme wieder fest.
▶ Tauschen Sie die Kabeltüllen.
▶ Montieren Sie unten die Kabeltülle von oben.
▶ Führen Sie die Kabeltülle über den Kabelmantel des Netzanschlusskabels.
▶ Montieren Sie das Gerät auf den Gewindebolzen der Wandaufhängung.
▶ Drücken Sie die Rückwand fest an. Verriegeln Sie den Befestigungsknebel durch eine Rechtsdrehung um 90°.
▶ Ziehen Sie die Kabeltülle in die Rückwand, bis beide Rasthaken einrasten.
▶ Schließen Sie das Netzanschlusskabel an die Netzanschlussklemme an.

WARNUNG Stromschlag

Die Anschlussdrähte dürfen nicht über das Niveau der Netzanschlussklemme hinausstehen.

INSTALLATION

Montage-Alternativen

14.2 Elektroanschluss Unterputz unten bei kurzem Netzanschlusskabel

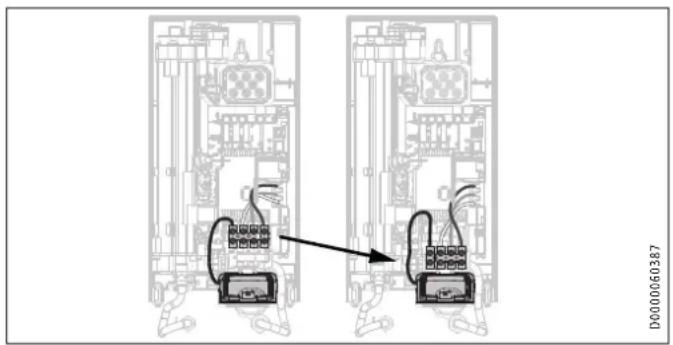

D0000060387

▶ Versetzen Sie die Netzanschlussklemme weiter nach unten. Lösen Sie dazu die Befestigungsschraube. Schrauben Sie die Netzanschlussklemme wieder fest.

14.3 Elektroanschluss Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

- Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

×30 A 1 D0000076506

1 Kabeltülle

Elektroanschluss Aufputz Maß A

Position unten im Gerät 160

Position oben im Gerät 110

▶ Bereiten Sie das Netzanschlusskabel vor. Montieren Sie die Kabeltülle.

Sachschaden

Wenn Sie versehentlich eine falsche Durchführung in die Rückwand / Gerätekappe gebrochen haben, müssen Sie neue Bauteile Rückwand / Gerätekappe verwenden.

Sägen und brechen Sie die benötigten Durchführungen aus der Rückwand und der Gerätekappe heraus (Positionen siehe Kapitel „Technische Daten / Maße und Anschlüsse“). Entgraten Sie scharfe Kanten mit einer Feile.
▶ Führen Sie das Netzanschlusskabel durch die Kabeltülle.
▶ Schließen Sie das Netzanschlusskabel an die Netzanschlussklemme an.

INSTALLATION

Montage-Alternativen

14.4 Anschluss eines Lastabwurfrelais

Setzen Sie ein Lastabwurfrelais in Kombination mit anderen Elektrogeräten, z. B. Elektro-Speicherheizgeräte, in der Elektroverteilung ein. Der Lastabwurf erfolgt bei Betrieb des Durchlauferhitzers.

Sachschaden

Schließen Sie die Phase, die das Lastabwurfrelais schaltet, an die gekennzeichnete Klemme der Netzanschlussklemme im Gerät an (siehe Kapitel „Technische Daten / Elektroschaltplan“).

14.5 Wasserinstallation Aufputz

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

- Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

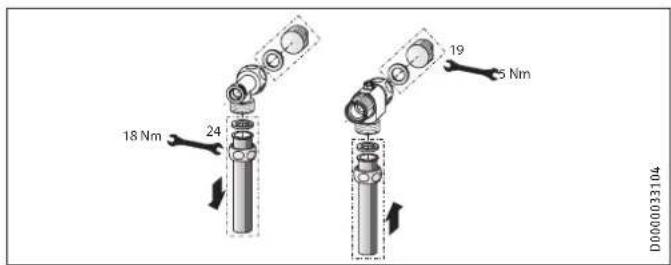

18 Nm 24 19 5 Nm D0000033104

Montieren Sie Wasserstopfen mit Dichtungen, um den Unterputzanschluss zu verschließen. Bei den als Zubehör erhältlichen Armaturen gehören die Wasserstopfen und Dichtungen zum Lieferumfang. Für andere als von uns empfohlene Druckarmaturen können Sie Wasserstopfen und Dichtungen als Zubehör bestellen.

▶ Montieren Sie eine geeignete Druckarmatur.
▶ Legen Sie das Rückwand-Unterteil unter die Anschlussrohre der Armatur und schieben es in die Rückwand ein.
▶ Verschrauben Sie die Anschlussrohre mit dem T-Stück und dem 3-Wege-Kugelabsperrventil.

Hinweis

Die Laschen für Rohrfixierungen am Rückwand-Unterteil können Sie bei Bedarf herausbrechen.

INSTALLATION

Montage-Alternativen

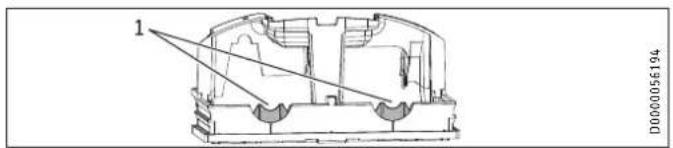

1 D0000056194

1 Lasche

14.6 Wasserinstallation Aufputz mit Lötanschluss / Press-Fitting

Hinweis

Bei dieser Anschlussart ändert sich die Schutzart des Gerätes.

- Ändern Sie das Typenschild. Streichen Sie die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

Mit dem Zubehör „Lötanschluss“ oder „Press-Fitting“ können Sie Kupfer-Rohrleitungen oder auch Kunststoff-Rohrleitungen verbinden.

Beim „Lötanschluss“ mit einem Schraubanschluss für 12 mm Kupfer-Rohrleitungen müssen Sie wie folgt vorgehen:

▶ Schieben Sie die Überwurfmuttern über die Anschlussrohre ^4
▶ Verlöten Sie die Einlegeteile mit den Kupferleitungen.
▶ Legen Sie das Rückwand-Unterteil unter die Anschlussrohre der Armatur und schieben es in die Rückwand ein.

▶ Verschrauben Sie die Anschlussrohre mit dem T-Stück und dem 3-Wege-Kugelabsperrventil.

Hinweis

Beachten Sie die Hinweise des Armaturenherstellers.

14.7 Montage der Gerätekappe bei Wasserinstallation Aufputz

1 2 3 4 D0000073170

1 Rückwand-Führungsstücke
2 Schraube
3 Kappen-Führungsstücke mit rohrseitigen Dichtlippen 4 Durchführungsöffnung

Sägen und brechen Sie die Durchführungsöffnungen in der Gerätekappe sauber heraus. Benutzen Sie bei Bedarf eine Feile.

INSTALLATION

Montage-Alternativen

▶ Rasten Sie die Kappen-Führungsstücke in die Durchführungsöffnungen ein.

Nur bei Verwendung des Zubehörs „Lötanschluss“ und exakter Einhaltung aller Montagemaße:

▶ Brechen Sie die Dichtlippen der Kappen-Führungsstücke heraus.
▶ Setzen Sie die Rückwand-Führungsstücke auf die Rohre. Schieben Sie sie zusammen. Anschließend schieben Sie die Führungsstücke bis zum Anschlag an die Rückwand.
▶ Befestigen Sie das Rückwand-Unterteil mit einer Schraube.

14.8 Montage Rückwand-Unterteil bei Aufputz-Schraubanschluss

1 2 3 D0000053286

Hinweis

Sie können zum Ausgleich eines leichten Versatzes der Anschlussrohre und/oder dem Einsatz des Zubehörs „Press-Fitting“ die Kappen-Führungsstücke mit Dichtlippen verwenden. In diesem Fall werden die Rückwand-Führungsstücke nicht montiert.

1 Rückwand-Unterteil
2 Verbindungsstück aus dem Lieferumfang
3 Schraube
Bei der Verwendung von Aufputz-Schraubanschlüssen kann das Rückwand-Unterteil auch nach der Armaturenmontage montiert werden. Dazu sind folgende Schritte nötig:
▶ Sägen Sie das Rückwand-Unterteil auf.
▶ Montieren Sie das Rückwand-Unterteil, indem Sie es seitlich aufbiegen und über die Aufputzrohre führen.
▶ Stecken Sie die Verbindungsstücke von hinten in das Rückwand-Unterteil ein.
▶ Rasten Sie das Rückwand-Unterteil in die Rückwand ein.
▶ Befestigen Sie das Rückwand-Unterteil mit einer Schraube.

INSTALLATION

Montage-Alternativen

14.9 Wandaufhängung bei Geräteaustausch

Eine vorhandene Wandaufhängung von STIEBEL ELTRON kann bei Geräteaustausch verwendet werden (Ausnahme Durchlauferhitzer DHF), falls sich die Befestigungsschraube in der unteren rechten Position befindet.

Austausch des Durchlauferhitzers DHF

▶ Versetzen Sie die Befestigungsschraube auf der Wandaufhängung (die Befestigungsschraube hat ein selbstfurchendes Gewinde).
Drehen Sie die Wandaufhängung um 180° und montieren Sie sie an die Wand (der Schriftzug DHF erscheint dann in Leserichtung).

14.10 Installation bei Fliesenversatz

2 ≤ 20 1 ≥ 110 26_02_02_1066_

1 Mindestauflage des Gerätes
2 maximaler Fliesenversatz

▶ Justieren Sie den Wandabstand. Verriegeln Sie die Rückwand mit dem Befestigungsknebel (90° Rechtsdrehung).

INSTALLATION

Montage-Alternativen

14.11 Gedrehte Gerätekappe

Bei einer Untertischmontage sollte die Gerätekappe zur besseren Bedienbarkeit gedreht werden.

▶ Demontieren Sie die Bedieneinheit aus der Gerätekappe, indem Sie die Rasthaken drücken und die Bedieneinheit herausnehmen.
Drehen Sie die Gerätekappe (nicht das Gerät) und montieren Sie die Bedieneinheit wieder. Drücken Sie die Bedieneinheit parallel herein, bis alle Rasthaken einrasten. Wenn Sie die Rasthaken einrasten, müssen Sie an der Innenseite der Gerätekappe gegendrücken.

WARNUNG Stromschlag

Die Bedieneinheit muss mit allen 4 Rasthaken eingerastet werden. Die Rasthaken müssen vollständig und unbeschädigt sein. Bei einer nicht korrekt eingesetzten Bedieneinheit ist der Schutz des Anwenders vor Berührung spannungsführender Teile nicht gewährleistet.

▶ Stecken Sie den Stecker des Verbindungskabels der Bedieneinheit auf die Elektronik (siehe Kapitel „Inbetriebnahme / Erstinbetriebnahme“).
▶ Hängen Sie die Gerätekappe unten ein. Schwenken Sie die Gerätekappe oben auf die Rückwand.
▶ Verschrauben Sie die Gerätekappe.
▶ Montieren Sie die Abdeckung auf die Gerätekappe.

14.12 Betrieb mit vorgewärmtem Wasser

Mit dem Einbau einer Zentral-Thermostat-Armatur wird die maximale Zulauftemperatur begrenzt.

INSTALLATION

Montage-Alternativen

14.13 Waagerechte Montage des Gerätes

Hinweis

Bei der Montage-Alternative waagerechte Montage beachten Sie folgende Hinweise:

• Die Montage ist nur bei direkter Wandmontage zulässig. Die Verwendung des Universal-Montagerahmens ist nicht möglich.
• Die Montagearten „Installation bei Fliesenversatz“ und „Gedrehte Gerätekappe“ sind nicht zulässig.
• Bei dieser Anschlussart ändert sich die Schutzart des Gerätes. Streichen Sie auf dem Typenschild die Angabe IP 25 durch und kreuzen Sie das Kästchen IP 24 an. Verwenden Sie dafür einen Kugelschreiber.

Waagerechte Montage

Das Gerät können Sie auch waagerecht an die Wand montieren (90° nach links gedreht, mit Wasseranschlüssen rechts). Die Montage, Wasser- und Elektroanschlüsse entnehmen Sie den Kapiteln „Standardmontage“ und „Montage-Alternativen“.

1 2 D000076919

1 Kaltwasser Zulauf
2 Warmwasser Auslauf

Vorbereitung

Die Gerätekappe muss an der gekennzeichneten Position mit einer Kondensatablauföffnung von min. ∅ 5,0 mm bis max. ∅ 6,0 mm versehen werden.

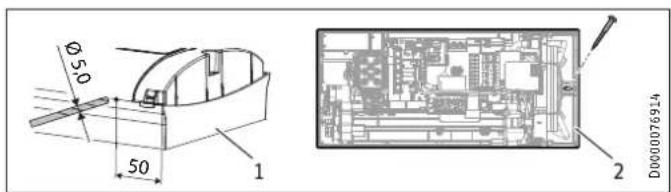

Ø50 50 1 2 D000076914

1 Gerätekappe mit Öffnung für Kondensatablauf
2 Geräterückwand mit zusätzlicher Befestigungsschraube

INSTALLATION

Service-Informationen

Bohren Sie von außen an der markierten Stelle ein Loch durch die demontierte Gerätekappe. Alternativ können Sie auch von innen an der markierten Stelle ein Loch in die Gerätekappe schlagen. In dem Fall müssen Sie anschließend von außen das Loch auf den geforderten Durchmesser bringen. Entgraten Sie scharfe Kanten mit einer Feile.
▶ Befestigen Sie die Geräterückwand mit einer zusätzlichen Schraube.

Sachschaden

Eine Gerätekappe mit vorhandener Kondensatablauföffnung darf nicht mehr für den senkrechten Einbau des Gerätes verwendet werden.

15. Service-Informationen

Anschlussübersicht

1 2 3 4 5 6 7 D0000073174.

1 Motorventil
2 Durchflussmengen-Sensor
3 Sicherheitstemperaturbegrenzer, selbsttätig rücksetzend
4 NTC-Fühler
5 Stiftleisten für Anschlussleistung und Verbrühschutz
6 Steckposition Bedieneinheit
7 Diagnoseampel

INSTALLATION

Störungsbehebung

Gerätekappenhalterung

16. Störungsbehebung

WARNUNG Stromschlag

Um das Gerät prüfen zu können, muss die Spannungsversorgung am Gerät anliegen.

Hinweis

Die Prüfung des Gerätes mit der Diagnoseampel muss bei fließendem Wasser erfolgen.

Anzeigemöglichkeiten der Diagnoseampel (LED)

rot leuchtet bei Störung

gelb leuchtet bei Heizbetrieb / blinkt bei Erreichen der Leistungsgrenze

grün blinkt: Gerät am Netzanschluss

INSTALLATION

Störungsbehebung

Diagnoseampel (Zapfbetrieb)	Störung	Ursache	Behebung
Keine LED leuchtet Gerät	heizt nicht	Eine oder mehrere Phasen der Netzspannung fehlen	Sicherungen in der Hausinstallation prüfen
Elektronik defekt Funktionsbaugruppe tauschen
Grün blinkt, gelb aus, rot aus	Kein Warmwasser	Einschaltmenge des Gerätes wird nicht erreicht, Duschkopf / Strahlregler verkalkt	Duschkopf / Strahlregler entkalken / erneuern
		Einschaltmenge des Gerätes wird nicht erreicht, Sieb im Kaltwasser-Zulauf verschmutzt	Sieb reinigen
		Durchflusserfassung nicht aufgesteckt Steckverbindung prüfen, ggf. korrigieren
		Durchflusserfassung defekt oder verschmutzt Durchflusserfassung tauschen
Elektronik defekt Funktionsbaugruppe tauschen
Grün blinkt, gelb ein, rot aus	Keine Displayanzeige	Loses Verbindungskabel zwischen Elektronik und Bedieneinheit	Steckverbindungen prüfen, ggf. korrigieren
		Defektes Verbindungskabel zwischen Elektronik und Bedieneinheit	Verbindungskabel prüfen, ggf. tauschen
		Bedieneinheit defekt	Bedieneinheit tauschen
Elektronik defekt Funktionsbaugruppe tauschen
Grün blinkt, gelb ein, rot aus	Kein Warmwasser, Aus-lauftemperatur entspricht nicht dem Sollwert	Armatur defekt	Armatur tauschen
		Auslauffühler defekt	Auslauffühler tauschen
		Heizsystem defekt	Funktionsbaugruppe tauschen
Elektronik defekt Funktionsbaugruppe tauschen
Grün blinkt, gelb blinkt, rot aus	Kein Warmwasser, Aus-lauftemperatur entspricht nicht dem Sollwert	Motorventil defekt	Motorventil tauschen
Grün blinkt, gelb aus, rot ein	Kein Warmwasser	Eine oder mehrere Phasen der Netzspannung fehlen	Sicherungen in der Hausinstallation prüfen
Lufterkennung hat angesprochen		Zapfung für >1 min fortsetzen

INSTALLATION

Störungsbehebung

16.1 Anzeige Fehlercode

Bei einem Gerätefehler blinkt der Schraubenschlüssel im Display.

Zum Aufrufen der Fehlercode-Anzeige drücken Sie länger als

5 Sekunden die Taste „i“.

Diagnoseampel (Zapfbetrieb)	Anzeige im Display	Störung	Ursache	Behebung
Grün blinkt, gelb aus, rot ein	Schraubenschlüssel blinkt (Fehlercode-Anzeige E1 und Schraubenschlüssel)	Kein Warmwasser	Sicherheitsschalter bei „Erstinbetriebnahme“ nicht aktiviert	Sicherheitsschalter aktivieren, dazu Rücksetztaste fest eindrücken
			Sicherheitsschalter wurde durch Sicherheitstemperaturbegrenzer ausgelöst	Sicherheitstemperaturbegrenzer prüfen (Steckverbindung, Verbindungskabel), Sicherheitsschalter aktivieren
			Sicherheitsschalter löst nach erfolgter Prüfung des Sicherheitstemperaturbegrenzers erneut aus, Sicherheitstemperaturbegrenzer defekt	Sicherheitstemperaturbegrenzer tauschen, Sicherheitsschalter aktivieren und Zapfung mit maximalem Sollwert >1 min
Sicherheitsschalter löst erneut aus,			Elektronik defekt	Funktionsbaugruppe tauschen
Grün blinkt, gelb aus, rot ein	Schraubenschlüssel blinkt (Fehlercode-Anzeige E2 und Schraubenschlüssel)	Kein Warmwasser	Elektronik defekt (Bruch oder Kurzschluss des Einlauffühlers)	Funktionsbaugruppe tauschen
Grün blinkt, gelb aus, rot ein	Schraubenschlüssel blinkt (Fehlercode-Anzeige E3 und Schraubenschlüssel)	Kein Warmwasser	Kurzschluss des Auslauffühlers	Auslauffühler prüfen, ggf. tauschen

INSTALLATION

Wartung

17. Wartung

WARNUNG Stromschlag

Trennen Sie bei allen Arbeiten das Gerät allpolig vom Netzanschluss.

Dieses Gerät enthält Kondensatoren, die sich nach der Trennung vom Stromnetz entladen. Die Kondensator-Ent-ladespannung kann ggf. kurzzeitig > 60 V DC betragen.

Sieb reinigen

Reinigen Sie bei Verschmutzung das Sieb im Kaltwasser-Schraubanschluss. Schließen Sie das 3-Wege-Kugelabsperrventil oder das Absperrventil in der Kaltwasser-Zuleitung, bevor Sie das Sieb ausbauen, reinigen und wieder einbauen.

Gerät entleeren

Das Gerät können Sie für Wartungsarbeiten entleeren.

WARNUNG Verbrennung

Wenn Sie das Gerät entleeren, kann heißes Wasser austreten.

▶ Schließen Sie das 3-Wege-Kugelabsperrventil oder das Absperrventil in der Kaltwasser-Zuleitung.
▶ Öffnen Sie alle Entnahmeventile.
Lösen Sie die Rohranschlüsse vom Gerät.
Lagern Sie ein demontiertes Gerät frostfrei, da sich Restwasser im Gerät befindet, das gefrieren und Schäden verursachen kann.

INSTALLATION

Technische Daten

18. Technische Daten

18.1 Maße und Anschlüsse

225 140 466 414 368 38 b02 30 35 100 CUTc06 105≤20 35 116 D0000073253

DHE
b02	Durchführung elektr. Leitungen I Unterputz
c01	Kaltwasser Zulauf	Außengewinde	G 1/2 A
c06	Warmwasser Auslauf	Außengewinde	G 1/2 A

Alternative Anschlussmöglichkeiten

b03 330 20 b04 b02 30 b04 325 69 35 69 165 b04 b04 D0000053293

DHE
b02	Durchführung elektr. Leitungen I Unterputz
b03	Durchführung elektr. Leitungen II	Unterputz
b04	Durchführung elektr. Leitungen III	Aufputz

INSTALLATION

Technische Daten

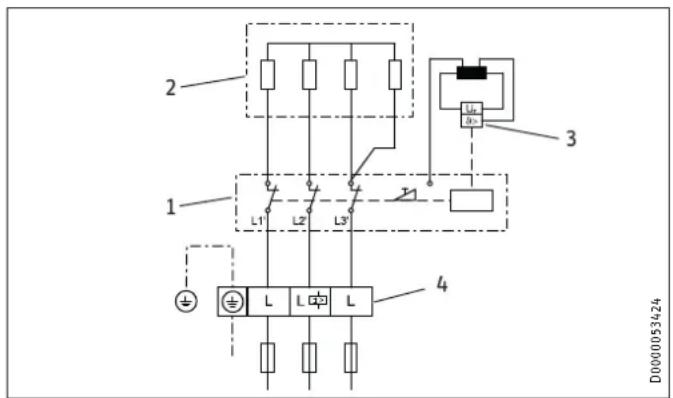

18.2 Elektroschaltplan

3/PE \~ 380-415 V

2 1 L1 L2 L3 4 3 D000053424

1 Leistungselektronik mit integriertem Sicherheitsschalter
2 Blankdraht-Heizsystem
3 Sicherheitstemperaturbegrenzer
4 Netzanschlussklemme

Vorrangschaltung mit LR 1-A

2 1

1 Steuerleitung zum Schaltschütz des 2. Gerätes (z. B. Elektro-Speicherheizgerät)
2 Steuerkontakt öffnet beim Einschalten des Durchlauferhitzers.

INSTALLATION

Technische Daten

18.3 Warmwasser-Leistung

Die Warmwasser-Leistung ist abhängig von der anliegenden Spannungsversorgung, der Anschlussleistung des Gerätes und der Kaltwasser-Zulauftemperatur. Die Nennspannung und die Nennleistung entnehmen Sie dem Typenschild.

18.4 Einsatzbereiche / Umrechnungstabelle

Spezifischer elektrischer Widerstand und spezifische elektrische Leitfähigkeit

Normangabe bei 15 °C			20 °C			25 °C
Widerstand ≥	Leitfähigkeit ≤		Widerstand ≥	Leitfähigkeit ≤		Widerstand ≥	Leitfähigkeit ≤
cm	mS/m	S/cm	cm	mS/m	S/cm	cm	mS/m	S/cm
900	111	1111	800	125	1250	735	136	1361

18.5 Druckverluste

Armaturen

Druckverlust der Armaturen bei Volumenstrom 10 L/min
Einhandmischer, ca.	MPa	0,04 - 0,08
Thermostat-Armatur, ca.	MPa	0,03 - 0,05
Duschkopf, ca.	MPa	0,03 - 0,15

Rohrnetz-Dimensionierungen

Zur Berechnung der Rohrnetz-Dimensionierungen wird für das Gerät ein Druckverlust von 0,1 MPa empfohlen.

18.6 Störfallbedingungen

In der Installation können im Störfall kurzfristig Belastungen von maximal 80 °C bei einem Druck von 1,0 MPa auftreten.

INSTALLATION

Technische Daten

18.7 Angaben zum Energieverbrauch

Produktdatenblatt: Konventionelle Warmwasserbereiter nach Verordnung (EU) Nr. 812/2013 | 814/2013

DHE 18/21/24 DHE 27
202656 202657
Hersteller STIEBEL ELTRON STIEBEL ELTRON
Lastprofil		S	S
Energieeffizienzklasse		A	A
Energetischer Wirkungsgrad	%	39	39
Jährlicher Stromverbrauch	kWh	476	475
Temperatureinstellung ab Werk	°C	60	60
Schallleistungspegel	dB(A)	15	15
Besondere Hinweise zur Effizienzmessung		Gemessen bei ECO-Stufe mit größtem Durchfluss, maximaler Leistung und maximalen Sollwert.	Gemessen bei ECO-Stufe mit größtem Durchfluss und maximalen Sollwert
Täglicher Stromverbrauch	kWh	2,184	2,177

INSTALLATION

Technische Daten

18.8 Datentabelle

DHE 18/21/24 DHE 27
202656 202657
Elektrische Daten
Nennspannung	V	380	400	415	380	400
Nennleistung	kW	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Nennstrom	A	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Absicherung	A	32/32/35	32/32/35	32/32/40	40	40
Frequenz	Hz	50/60	50/60	50/-	50/-	50/-
Phasen				3/PE		3/PE
Spezifischer Widerstand p15 ≥	Ω cm			900		900
Spezifische Leitfähigkeit σ15 ≤	μS/cm			1111		1111
Max. Netzimpedanz bei 50Hz	Ω	0,248	0,236	0,227	0,221	0,210
Anschlüsse
Wasseranschluss				G 1/2 A		G 1/2 A
Einsatzgrenzen
Max. zulässiger Druck	MPa			1		1
Max. Zulauftemperatur für Nacherwärmung	°C			55		55
Werte
Max. Zulauftemperatur (z.B. thermische Desinfektion)	°C			70		70
Ein	l/min			>2,5		>2,5
Volumenstrom bei 28 K	l/min		9,2/10,7/12,3 bei 400V		13,8 bei 400V
Volumenstrom bei 50 K	l/min		5,2/6,0/6,9 bei 400V		7,7 bei 400V
Druckverlust für Volumenstrom bei 50 K (ohne Durchflussbegrenzer)	MPa		0,06/0,08/0,1		0,13
Hydraulische Daten
Nenninhalt	I		0,4		0,4

INSTALLATION

Technische Daten

DHE 18/21/24 DHE 27Ausführungen
Anschlussleistung wählbar X -
Temperatureinstellung °C Off, 20-60 Off, 20-60
Schutzklasse		1	1
Isolierblock		Kunststoff	Kunststoff
Heizsystem Wärmeerzeuger		Blankdraht	Blankdraht
Kappe und Rückwand		Kunststoff	Kunststoff
Farbe		weiß	weiß
Schutzart (IP)		IP25	IP25
Dimensionen
Höhe	mm	466	466
Breite	mm	225	225
Tiefe	mm	116	116
Gewichte
Gewicht	kg	3,1	3,1

Hinweis

Das Gerät stimmt mit IEC 61000-3-12 überein.

KUNDENDIENST UND GARANTIE

Erreichbarkeit

Sollte einmal eine Störung an einem unserer Produkte auftreten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite.

Rufen Sie uns an:

05531 702-111

oder schreiben Sie uns:

Stiebel Eltron GmbH & Co. KG

- Kundendienst -

Fürstenberger Straße 77, 37603 Holzminden

E-Mail: [e-mail]

Fax: [phone]

Weitere Anschriften sind auf der letzten Seite aufgeführt.

Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszeiten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonderservice bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für diesen Sonderservice sowie Kundendiensteinsätze an Wochenenden und Feiertagen werden höhere Preise berechnet.

Garantiebedingungen

Diese Garantiebedingungen regeln zusätzliche Garantieleistungen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die gesetzlichen Gewährleistungsansprüche gegenüber den sonstigen Vertragspartnern sind nicht berührt.

Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neugeräte erworben werden. Ein Garantievertrag kommt nicht zustande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt.

Inhalt und Umfang der Garantie

Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garantiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel aufgrund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemäßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen.

Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vorgenommen wurden.

Die Garantieleistung umfasst die sorgfältige Prüfung des Gerätes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum.

KUNDENDIENST UND GARANTIE

Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten.

Soweit der Kunde wegen des Garantiefalles aufgrund gesetzlicher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns.

Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Diebstahl, Feuer, Aufruhr oder ähnliche Ursachen.

Über die vorstehend zugesagten Garantieleistungen hinausgehend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt.

Garantiedauer

Für im privaten Haushalt eingesetzte Geräte beträgt die Garantiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate.

Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt.

Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garan-

tiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatzteile oder für die Ersatzlieferung eines neuen Gerätes.

Inanspruchnahme der Garantie

Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Garantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch.

Garantie für in Deutschland erworbene, jedoch außerhalb Deutschlands eingesetzte Geräte

Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt.

Außerhalb Deutschlands erworbene Geräte

Für außerhalb Deutschlands erworbene Geräte gilt diese Garantie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs.

UMWELT UND RECYCLING

Entsorgung von Transport- und Verkaufsverpackungsmaterial

Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die umweltschonende Aufarbeitung der Verpackungen.

Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel.

Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland.

Entsorgung von Altgeräten in Deutschland

Geräteentsorgung

Die mit diesem Symbol gekennzeichneten Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Als Hersteller sorgen wir im Rahmen der Produktverantwortung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Entsorgung erhalten Sie über Ihre Kommune oder Ihren Fachhandwerker / Fachhändler.

Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien.

Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu entlasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz.

Entsorgung außerhalb Deutschlands

Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen.

CONTENTS

SPECIAL INFORMATION

OPERATION

1. General information 59

VOORZICHTIG verbranding

VOORZICHTIG verbranding

VOORZICHTIG verbranding

VOORZICHTIG verbranding

VOORZICHTIG verbranding

VOORZICHTIG verbranding

2 ≤ 20 1 ≥ 110 26.02.02.1066_

17. Technische gegevens

17.2 Elektrisch schakelschema

3/PE \~ 380-415 V

2 1 L1' L2' L3' 4 3 L1 10 D000053424

15. Usuwanie usterek

STIEBEL ELTRON GmbH & Co. KG

Dr.-Stiebel-Straße 33 | 37603 Holzminden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.de

Verkauf

Kundendienst

Ersatzteilverkauf

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Tel. [phone] | Fax [phone] | [e-mail]

Australia

STIEBEL ELTRON Australia Pty. Ltd.

Gewerbegebiet Neubau-Nord

Margaritenstraße 4 A | 4063 Hörsching

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.at

Belgium

STIEBEL ELTRON bvba/sprl

't Hofveld 6 - D1 | 1702 Groot-Biigaarden

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.be

China

STIEBEL ELTRON (Tianjin) Electric

Appliance Co., Ltd
