DHE 18/21/24 - Kocioł STIEBEL ELTRON - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny przepływowy podgrzewacz wody
Marka	Stiebel Eltron
Model	DHE 18/21/24 (regulowany 18/21/24 kW)
Wymiary (W x S x G)	466 x 225 x 116 mm
Waga	3,1 kg
Zasilanie elektryczne	3/PE ~380-415 V, 50/60 Hz

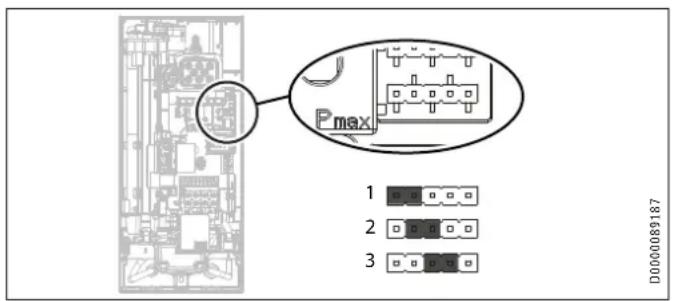

Moc przyłączeniowa	18 / 21 / 24 kW (wybierany za pomocą zworki)
Zakres temperatury	OFF, 20 °C do 60 °C (z krokiem 0,5 °C)
Stopień ochrony	IP 25 (IP 24 w montażu poziomym)
Maksymalne ciśnienie robocze	1 MPa (10 bar)
Maksymalna temperatura wody na wejściu	55 °C (dogrzewanie), maks. 70 °C (dezynfekcja)
Przepływ rozruchowy	> 2,5 l/min
Pojemność nominalna	0,4 l
Klasa ochronności	1
Materiał obudowy	Tworzywa sztuczne
Kolor	Biały
Główne funkcje	Regulacja elektroniczna, zawór silnikowy, funkcja ECO (3 poziomy), ograniczenie Tmax, programy prysznicowe spa (4), automatyczna regulacja ilości, wyświetlanie zużycia, pamięć temperatur, blokada sterowania
Bezpieczeństwo	Wewnętrzna ochrona przed oparzeniem (regulowana przez instalatora), ogranicznik bezpieczeństwa, wyłącznik bezpieczeństwa, detekcja powietrza
Czyszczenie i konserwacja	Czyszczenie wilgotną szmatką, odkamienianie perlatorów, czyszczenie filtra wody zimnej
Części zamienne i naprawialność	Moduły funkcyjne, czujniki, zawór silnikowy, jednostka sterująca, ogranicznik bezpieczeństwa, czujnik przepływu; akcesoria: zdalne sterowanie radiowe, przekaźnik odciążenia, zawór mieszający termostatyczny, zestawy montażowe
Informacje ogólne	Zastosowanie domowe, może zasilać wiele punktów poboru, nadaje się do prysznica (tryb prysznic z ograniczeniem do 55 °C), montaż pionowy lub poziomy, zgodny z CE

Często zadawane pytania - DHE 18/21/24 STIEBEL ELTRON

Co zrobić, jeśli urządzenie nie grzeje, a woda płynie?

Najpierw sprawdź wyłączniki automatyczne. Jeśli zasilanie jest prawidłowe, przepływ może być niewystarczający (< 2,5 l/min) z powodu zakamienionego perlatora lub zatkanego filtra. Wyczyść perlator i filtr. Jeśli problem nadal występuje, skontaktuj się z instalatorem.

Jak ustawić temperaturę zadaną?

Obróć pokrętło regulacji na panelu. Temperaturę można ustawić od OFF do 60 °C z krokiem 0,5 °C. Można także zapamiętać dwie ulubione temperatury na przyciskach 1 i 2, przytrzymując je dłużej niż 3 sekundy.

Jak włączyć funkcję ECO, aby oszczędzać wodę?

Wejdź do menu Ustawienia, przytrzymując przycisk i dłużej niż 5 sekund. Przejdź do P 1 i wybierz żądany poziom: ECO1 (8 l/min), ECO2 (7 l/min) lub ECO3 (6 l/min). Aby wyłączyć, wybierz OFF.

Czy urządzenie jest zabezpieczone przed poparzeniem?

Tak, instalator może ustawić wewnętrzną ochronę przed oparzeniem (pozycja 43, 50, 55 lub 60 °C). W trybie prysznic temperatura musi być ograniczona do maks. 55 °C. Użytkownik może także włączyć ograniczenie Tmax w menu P2 dla dodatkowego bezpieczeństwa.

Czy mogę używać urządzenia z wodą podgrzaną wstępnie (słoneczną)?

Tak, ale jeśli temperatura na wejściu przekroczy wartość zadaną, woda nie będzie podgrzewana, a wyświetlacz będzie migał. Aby uniknąć ryzyka oparzenia, zainstaluj centralny zawór mieszający termostatyczny (np. ZTA 3/4) ustawiony na maks. 55 °C.

Jak wyczyścić filtr wody zimnej?

Zamknij zawór odcinający 3-drogowy. Odkręć złączkę wody zimnej, wyjmij filtr, wyczyść go czystą wodą i zamontuj z powrotem. Upewnij się, że prawidłowo umieściłeś uszczelkę i plastikową podkładkę.

Co oznaczają diody LED na płycie elektronicznej?

Mrugająca zielona dioda LED: urządzenie pod napięciem. Świecąca żółta dioda: tryb grzania. Mrugająca żółta: osiągnięto limit mocy. Świecąca czerwona: usterka. W przypadku czerwonej diody, sprawdź rozdział Pomoc w rozwiązywaniu problemów w instrukcji.

Jak zresetować urządzenie do ustawień fabrycznych?

W menu Ustawienia (P10), gdy wyświetli się rSEt, naciśnij jednocześnie przyciski 1 i 2 na dłużej niż 5 sekund. Ekran pokaże On, następnie potwierdź, przytrzymując i dłużej niż 5 sekund.

Jaka jest minimalna wysokość wymagana do montażu?

Zachowaj minimalny odstęp 50 mm nad i pod urządzeniem oraz 90 mm po bokach, aby ułatwić dostęp. Montaż powinien być pionowy, chyba że przewidziano montaż poziomy (z otworem odprowadzającym kondensat).

Czy urządzenie nadaje się do prysznica?

Tak, nadaje się. Instalator musi ustawić wewnętrzną ochronę przed oparzeniem na maks. 55 °C i użyć trybu prysznic. Urządzenie może także oferować programy spa (menu P3) z naprzemiennym ciepłym/zimnym strumieniem.

INSTRUKCJA OBSŁUGI DHE 18/21/24 STIEBEL ELTRON

1. Wskazówki ogólne 256

1.1 Wskazówki dotyczące bezpieczeństwa 256

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji 257

1.3 Jednostki miar 257

1. Bezpieczeństwo 258

2.1 Użytkowanie zgodne z przeznaczeniem 258

2.2 Ogólne wskazówki dotyczące bezpieczeństwa ____ 258

2.3 Znak kontroli 259

2.4 Deklaracja zgodności UE 259

1. Opis urządzenia 259

2. Nastawy i wskazania 260

4.1 Panel obstugowy 260

4.2 Symbole na wyświetlaczu 261

4.3 Nastawianie temperatury zadanej 261

4.4 Ograniczenie temperatury przez wewnętrzną ochronę przed poparzeniem (dla wyspecjalizowanego instalatora) 261

4.5 Ograniczenie temperatury Tmax (użytkownik) 262

4.6 Przypisywanie nastaw do przycisków pamięci temperatury 262

4.7 Informacja o temperaturze na zasilaniu 262

4.8 Menu informacji 262

4.9 Nastawy w menu parametrów 263

4.10 Zalecane nastawy 268

1. Czyszczenie i konserwacja 268

2. Usuwanie problemów 269

INSTALACJA

1. Bezpieczeństwo 270

7.1 Ogólne wskazówki dotyczące bezpieczeństwa ____ 270

7.2 Tryb prysznicowy 270

7.3 Przepisy, normy i wymogi 271

1. Opis urządzenia 271

8.1 Zakres dostawy 271

8.2 Osprzęt 271

1. Przygotowania 273

9.1 Miejsce montażu 273

9.2 Minimalne odległości 274

9.3 Instalacja wodna 274

1. Montaż 275

10.1 Montaż standardowy 275

1. Uruchomienie 279

11.1 Przygotowania 279

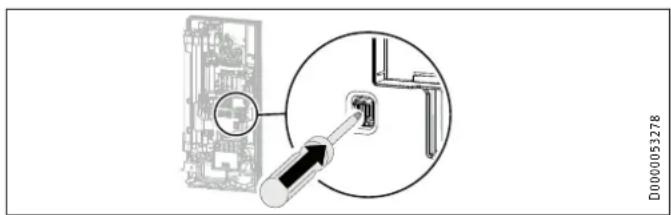

11.2 Pierwsze uruchomienie 280

11.3 Ponowne uruchomienie 282

1. Wyłączenie z eksploatacji 282

SPIS TREŚCI

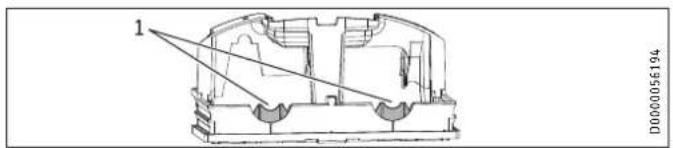

1. Inne sposoby montażu 282

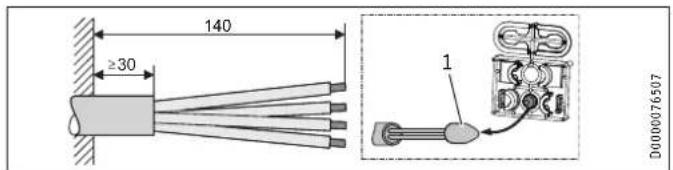

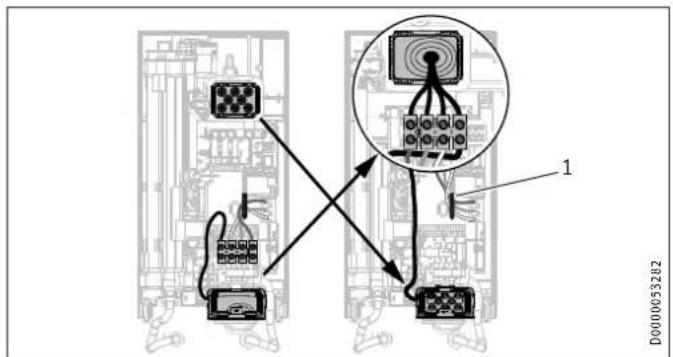

13.1 Przyłącze elektryczne podtynkowe górne 283

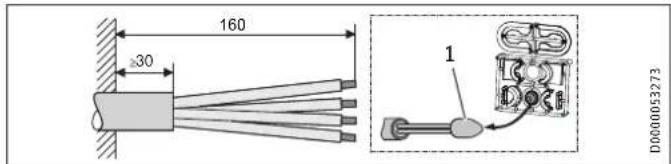

13.2 Przyłącze elektryczne podtynkowe dolne przy krótkim sieciowym przewodzie przyłączeniowym ____ 284

13.3 Przyłącze elektryczne natynkowe 284

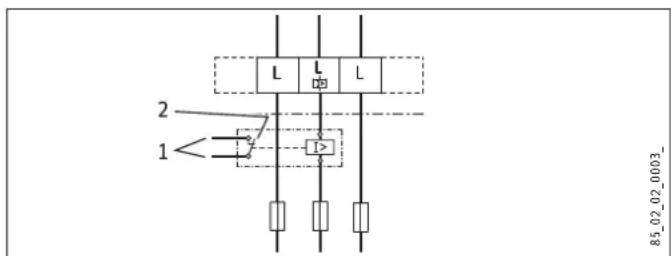

13.4 Podłączenie przekaźnika priorytetu ____ 285

13.5 Natynkowa instalacja wodna 285

13.6 Instalacja wodna natynkowa z przyłączem lutowanym / złączką rurową zaprasowywana____286

13.7 Montaż pokrywy urządzenia przy natynkowej instalacji wodnej 286

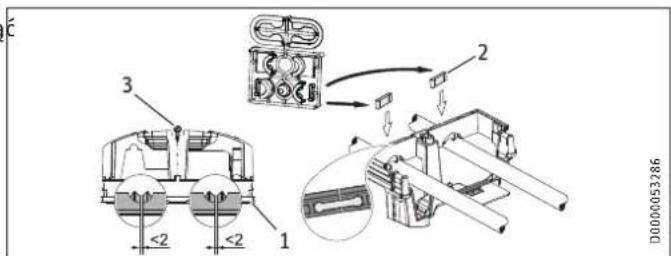

13.8 Montaż dolnej części ścianki tylnej przy złączu śrubowym natynkowym 287

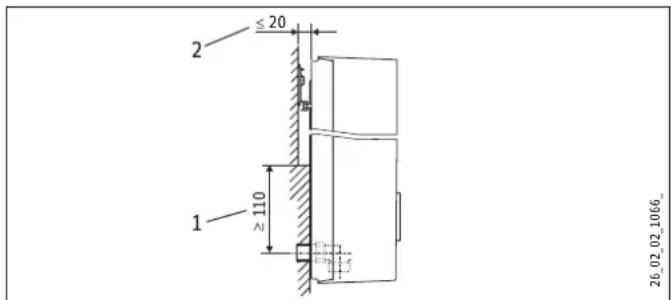

13.9 Uchwyt ścienny przy wymianie urządzenia ____ 288

13.10 Instalacja na płytkach ceramicznych 288

13.11 Odwrócona pokrywa urządzenia 289

13.12 Eksploatacja ze wstępnie podgrzaną wodą ____ 289

13.13 Montaż poziomy urządzenia 290

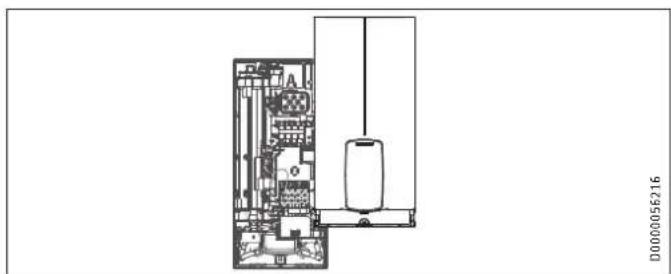

1. Informacje serwisowe 291

2. Usuwanie usterek 292

15.1 Wskazanie kodu błędu 294

1. Konserwacja 295

2. Dane techniczne 296

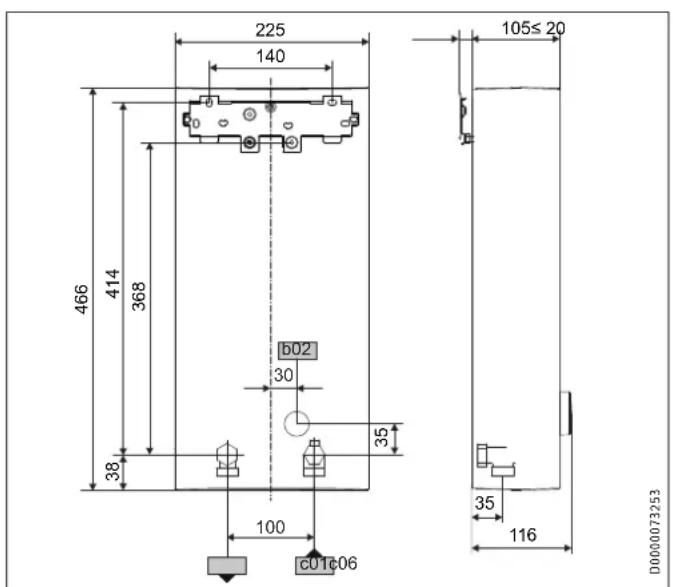

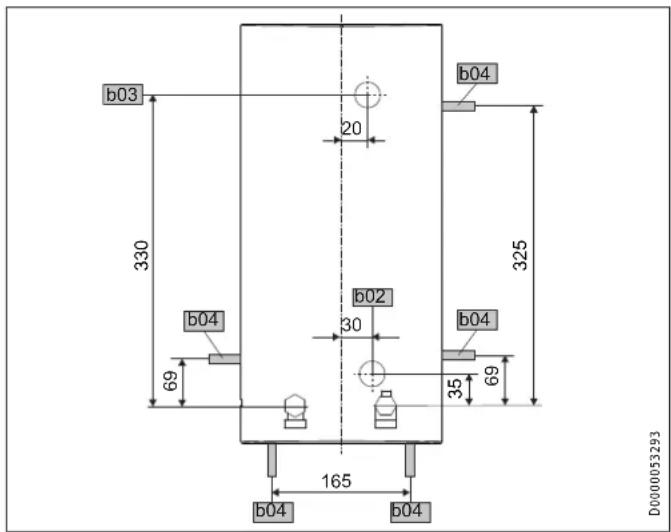

17.1 Wymiary i przyłącza 296

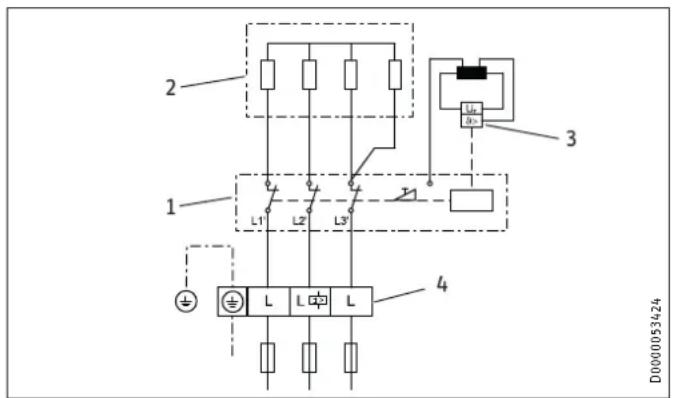

17.2 Schemat połączeń elektrycznych ____ 297

17.3 Wydajność CWU 298

17.4 Zakres pracy / tabela przeliczeniowa 299

17.5 Stratyciśnienia 299

17.6 Warunki awaryjne 299

17.7 Dane dotyczące zużycia energii 300

17.8 Tabela danych 301

GWARANCJA

OCHRONA ŚRODOWISKA I RECYCLING

WSKAZÓWKI SPECJALNE

• Dzieci w wieku powyżej 3 lat, osoby o obniżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też osoby bez doświadczenia i odpowiedniej wiedzy mogą obsługiwać urządzenie pod nadzorem lub samodzielnie, o ile zostały poinstruowane o zasadach bezpiecznego użytkowania urządzenia i rozumieją ewentualne zagrożenia. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.

• Podczas pracy temperatura armatury może dochodzić do 70 °C. W przypadku temperatur na wylocie wyższych niż 43 °C istnieje niebezpieczeństwo poparzenia.

• Urządzenie nadaje się do zasilania prysznica (tryb prysznicowy). Jeśli urządzenie będzie również lub wyłącznie wykorzystywane w trybie prysznicowym, wyspecjalizowany instalator musi za pomocą wewnętrznego zabezpieczenia przed poparzeniem nastawić zakres temperatury w urządzeniu na 55 °C lub mniej. W przypadku korzystania z wody wstępnie podgrzanej temperatura na zasilaniu nie może przekraczać 55 °C.

• Urządzenie musi mieć możliwość odłączania od sieci elektrycznej za pomocą wielobiegu-nowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.
• Podane napięcie musi być zgodne z napięciem zasilania.
• Urządzenie musi być podłączone do przewodu ochronnego.
• Urządzenie musi być trwale podłączone do stałego okablowania.

OBSŁUGA

Wskazówki ogólne

• Zamocować urządzenie w sposób opisany w rozdziale „Instalacja / Montaż”.
• Nie wolno przekraczać maksymalnego dopuszczalnego ciśnienia (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).
• Oporność właściwa wody z sieci wodociągo- wej nie może być niższa niż podana w tabeli (patrz rozdział „Instalacja / Dane techniczne / Tabela danych”).
• Urządzenie opróżniać z wody w sposób opisany w rozdziale „Instalacja / Konserwacja / Opróżnianie urządzenia”.

OBSŁUGA

1. Wskazówki ogólne

Rozdziały „Wskazówki specjalne” i „Obsługa” są przeznaczone dla użytkowników urządzenia i wyspecjalizowanych instalatorów. Rozdział „Instalacja” przeznaczony jest dla wyspecjalizowanego instalatora.

Wskazówka

Przed przystąpieniem do użytkowania należy dokładnie zapoznać się z niniejszą instrukcją i zachować ją do późniejszego wykorzystania. W przypadku przekazania urządzenia innemu użytkownikowi należy załączyć niniejszą instrukcję.

1.1 Wskazówki dotyczące bezpieczeństwa

1.1.1 Struktura wskazówek dotyczących bezpieczeństwa

HASŁO OSTRZEGAWCZE – rodzaj zagrożenia W tym miejscu określone są potencjalne skutki nieprze- strzegania wskazówki dotyczącej bezpieczeństwa.

▶ W tym miejscu są określone środki zapobiegające zagrożeniu.

OBSŁUGA

Wskazówki ogólne

1.1.2 Symbole i rodzaje zagrożenia

Symbol Rodzaj zagrożenia

Obrażenia ciała

Porażenie prądem elektrycznym

Poparzenie

(Poparzenie)

1.1.3 Hasła ostrzegawcze

HASŁO OSTRZE- Znaczenie GAWCZE

ZAGROŻENIE Wskazówki, których nieprzestrzeganie prowadzi do ciężkich obrażeń ciała lub śmierci.

OSTRZEŻENIE Wskazówki, których nieprzestrzeganie może prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE Wskazówki, których nieprzestrzeganie może prowadzić do średnich lub lekkich obrażeń ciała.

1.2 Inne oznaczenia stosowane w niniejszej dokumentacji

Wskazówka

Wskazówki ogólne są oznaczone symbolem umieszczonym obok.

▶ Należy dokładnie zapoznać się z treścią wskazówek.

Symbol Znaczenie

Szkody materialne

(uszkodzenia urządzenia, szkody wtórne, szkody dla środowiska naturalnego)

Utylizacja urządzenia

▶ Ten symbol informuje o konieczności wykonania jakiejś czynności. Wymagane czynności opisane są krok po kroku.

1.3 Jednostki miar

Wskazówka

Jeżeli nie określono inaczej, wszystkie wymiary zostały podane w milimetrach.

OBSŁUGA

Bezpieczeństwo

2. Bezpieczeństwo

2.1 Użytkowanie zgodne z przeznaczeniem

Urządzenie służy do podgrzewania wody użytkowej lub wstępnie podgrzanej. Urządzenie może służyć do zasilania jednego lub kilku punktów poboru wody.

Jeśli maksymalna temperatura wody wstępnie podgrzanej na zasilaniu jest przekroczona, dogrzewanie nie odbywa się.

Urządzenie przeznaczone jest do użytku w budownictwie mieszkaniowym. Może być bezpiecznie użytkowane przez nieprzeszkolone osoby. Urządzenie może być użytkowane również poza budownictwem mieszkaniowym, np. w budynkach gospodarczych i przemysłowych, pod warunkiem użytkowania zgodnego z przeznaczeniem.

Inne lub wykraczające poza obowiązujące ustalenia zastosowanie traktowane jest jako niezgodne z przeznaczeniem. Do użytkowania zgodnego z przeznaczeniem należy również przestrzeganie niniejszej instrukcji obsługi oraz instrukcji obsługi użytego osprzętu.

2.2 Ogólne wskazówki dotyczące bezpieczeństwa

OSTROŻNIE poparzenie

Podczas pracy temperatura armatury może dochodzić do 70 °C. W przypadku temperatur na wylocie wyższych niż 43 °C istnieje niebezpieczeństwo poparzenia.

OSTROŻNIE poparzenie

Jeżeli urządzenie będzie obsługiwane przez dzieci lub osoby z ograniczonymi zdolnościami ruchowymi, sensorycznymi lub umysłowymi, zaleca się nastawienie ograniczenia temperatury. Skontrolować prawidłowość działania nastawionego ograniczenia temperatury. Jeśli wymagane jest trwałe i niezmienne ograniczenie temperatury, ochronę przed poparzeniem powinien nastawić wyspecjalizowany instalator.

OSTROŻNIE poparzenie

Jeśli woda na zasilaniu jest wstępnie podgrzana, np. w instalacji solarnej, sytuacja może być następująca:

• Temperatura ciepłej wody użytkowej może przekroczyć nastawioną temperaturę zadaną lub nastawioną granicę temperatury.
• Dynamiczna ochrona przed poparzeniem między urządzeniem a pilotem zdalnego sterowania może być nieskuteczna.
  W takich przypadkach należy ograniczyć temperatu- rę za pomocą centralnej armatury termostatycznej (np. ZTA 3/4) podłączonej przed urządzeniem.

OBSŁUGA

Opis urządzenia

OSTRZEŻENIE - obrażenia ciała

Dzieci w wieku powyżej 3 lat, osoby o obniżonej sprawności ruchowej, sensorycznej lub umysłowej, lub też osoby bez doświadczenia i odpowiedniej wiedzy mogą obsługiwać urządzenie pod nadzorem lub samodzielnie, o ile zostały poinstruowane o zasadach bezpiecznego użytkowania urządzenia i rozumieją ewentualne zagrożenia. Urządzenie nie może być używane przez dzieci do zabawy. Czyszczenia oraz konserwacji ze strony użytkownika nie wolno powierzać dzieciom bez nadzoru.

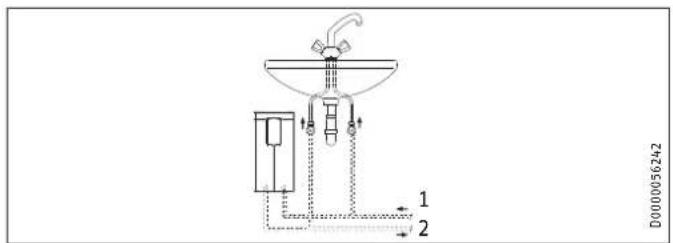

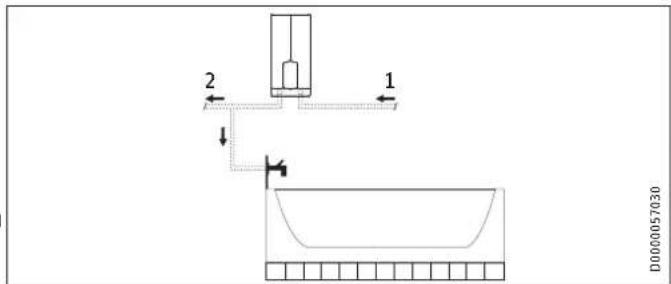

Szkody materialne

Obowiązkiem użytkownika jest zabezpieczenie urządzenia i armatury przed zamarznięciem.

2.3 Znak kontroli

Patrz tabliczka znamionowa na urządzeniu.

2.4 Deklaracja zgodności UE

Wskazówka

DHE: STIEBEL ELTRON niniejszym oświadcza, że typ urządzenia radiowego spełnia wymagania dyrektywy 2014/53/UE. Pełna treść deklaracji zgodności UE jest dostępna pod następującym adresem internetowym: www.stiebel-eltron.de/downloads

3. Opis urządzenia

Urządzenie włącza się automatycznie po otwarciu zaworu ciepłej wody w armaturze. Po zamknięciu armatury urządzenie automatycznie się wyłącza.

Urządzenie podgrzewa przepływającą przez nie wodę. Istnieje możliwość nastawienia temperatury zadanej. Od określonego przepływu regulacja włącza odpowiednią moc grzejną, zależnie od nastawionej temperatury i temperatury zimnej wody.

Całkowicie elektronicznie regulowany przepływowy ogrzewacz wody z automatycznym dopasowaniem mocy utrzymuje stałą temperaturę wody na wyjściu. Woda jest podgrzewana przy wykorzystaniu w pełni elektronicznego regulatora z zaworem sterowanym silnikiem, do nastawionej temperatury, z dokładnością do stopnia. Odbywa się to niezależnie od temperatury wody na zasilaniu.

Jeśli do urządzenia dopływa wstępnie podgrzana woda i temperatura na zasilaniu przekracza nastawę temperatury, w drugim wierszu wyświetlacza miga wskazanie temperatury na zasilaniu. Nagrzewanie wody zostaje przerwane.

W pamięci urządzenia można zapisać różne temperatury zadane, aby móc je później szybko przywołać. W trybie ECO wbudowany zawór sterowany silnikiem ogranicza przepływ na 3 fabrycznie ustawionych poziomach. Urządzenie dysponuje możliwościami nastaw ograniczenia temperatury (funkcja Tmax, użytkownik) i wewnętrznej ochrony przed poparzeniem (wyspecjalizowany instalator). Podświetlenie jest automatycznie włączane, gdy woda przepływa przez urządzenie lub wprowadzane są zmiany na pane-

OBSŁUGA

Nastawy i wskazania

lu obsługowym. Podświetlenie wyłącza się automatycznie po zakończeniu poboru wody, jeśli panel obsługowy nie jest dotykany.

System grzejny

System grzejny z odkrytą grzałką jest umieszczony w korpusie z tworzywa sztucznego, wytrzymałym na działanie ciśnienia. Zespół grzejny ze spiralą ze stali szlachetnej może podgrzewać wodę o niskiej i wysokiej zawartości wapnia, na który jest w dużym stopniu odporny. Zespół grzejny zapewnia szybkie i wydajne przygotowanie ciepłej wody użytkowej.

Wskazówka

Urządzenie jest wyposażone w funkcję wykrywania pęcherzyków powietrza, która w znacznym stopniu zapobiega uszkodzeniom systemu grzejnego. Jeżeli podczas pracy do urządzenia dostaną się pęcherzyki powietrza, urządzenie wyłącza moc grzejną na jedną minutę, chroniąc tym samym system grzejny.

4. Nastawy i wskazania

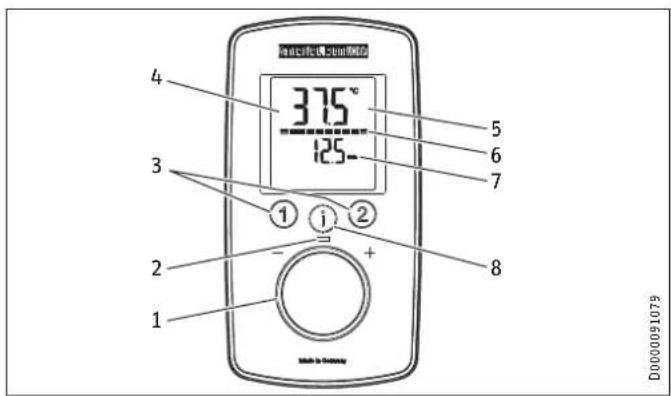

4.1 Panel obsługowy

375° 125- 4 3 5 6 7 ① ② ③ ④ ⑤ ⑥ ⑧ 2 + D000091079

1 Pokrętło regulacyjne
2 Wskaźnik LED działania
3 Przyciski pamięci temperatury
4 Wyświetlacz z podświetleniem
5 Wskazanie główne / Wskazanie informacji / Wskazanie parametru
6 Wskaźnik segmentowy [10-100 %]
7 Drugi wiersz wyświetlacza
8 Przycisk „i” do odczytywania informacji i wybierania menu

OBSŁUGA

Nastawy i wskazania

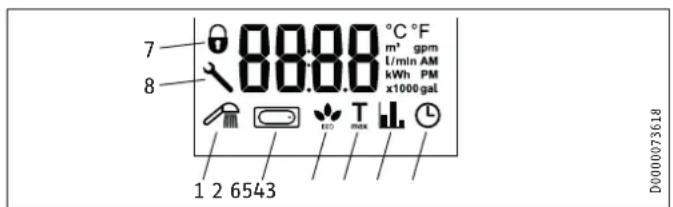

4.2 Symbole na wyświetlaczu

Przy aktywacji wyświetlacza wyświetlają się na nim symbole.

7 8 80.00 °C °F m' gpm l/min AM kWh PM x1000 gal 1 2 6543 D000073618

1 Prysznic regeneracyjny
2 Automatyczne sterowanie ilością wody
3 Wskaźnik ECO
4 Tmax, wskazanie przy aktywowanym ograniczeniu temperatury
5 Wskaźnik zużycia
6 Godzina
7 Blokada obstugi [wł. / wył.]
8 Klucz płaski pojawia się w przypadku błędu urządzenia

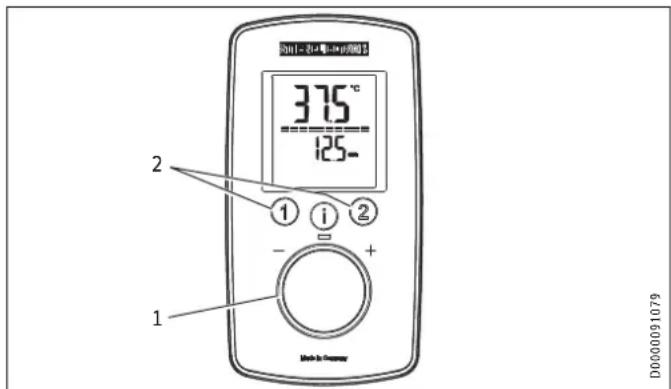

4.3 Nastawianie temperatury zadanej

375°C 125- ① i ② - + 1 Made in Germany D0000091079

1 Nastawa temperatury zadanej: OFF, 20-60 °C
2 Wyświetlanie / przypisywanie żądanych temperatur

Nastawy

Nastawa Krok Nastawa Krok

20^ 60^ 0,5^ 68^ 140^

1^

4.4 Ograniczenie temperatury przez wewnętrzną ochronę przed poparzeniem (dla wyspecjalizowanego instalatora)

Na życzenie wyspecjalizowany instalator może nastawić trwałe ograniczenie temperatury, np. w przedszkolach, szpitalach itd.

OBSŁUGA

Nastawy i wskazania

W przypadku zasilania prysznica wyspecjalizowany instalator musi ograniczyć zakres nastaw temperatury w urządzeniu na 55 °C lub niższą.

Jeśli przy aktywowanej funkcji ochrony przed poparzeniem osiągnięta zostanie nastawiona wartość temperatury, miga wskazanie „Tmax”.

4.5 Ograniczenie temperatury Tmax (użytkownik)

Ograniczenie temperatury można nastawić indywidualnie. Po aktywacji ograniczenia temperatury wskazanie „Tmax” jest wyświetlane na wyświetlaczu.

4.5.1 Aktywacja/wyłączanie ograniczenia temperatury Tmax

Patrz rozdział „Nastawy w menu parametrów”.

4.6 Przypisywanie nastaw do przycisków pamięci temperatury

Do przycisków pamięci „1” i „2” można przypisać żądaną temperatę.

▶ Nastawić żądaną temperaturę.
Nacisnąć przycisk „1” lub „2” i przytrzymać go dłużej niż przez 3 sekundy, aby zapisać wymaganą temperaturę. Wybrana temperatura zostanie potwierdzona jednokrotnym mignięciem.

4.7 Informacja o temperaturze na zasilaniu

Jeśli do urządzenia dopływa wstępnie podgrzana woda i jej temperatura przekracza nastawę temperatury zadanej, w drugim wierszu wyświetlacza miga wskazanie temperatury na zasilaniu. Nagrzewanie wody zostaje przerwane.

4.8 Menu informacji

Urządzenie zawiera dodatkowy wskaźnik, w którym mogą być wskazywane wartości zużycia.

4.8.1 Wywoływanie menu informacji

▶ Nacisnąć przycisk „i”, aby został wyświetlony komunikat „i 1”, a następnie ponownie nacisnąć przycisk „i”.
▶ Opcję menu można opuścić, naciskając przycisk „i” oraz przytrzymując go dłużej niż przez 5 sekund. Alternatywnie: Po upływie 30 sekund od zakończenia nastaw opcja menu wyłączona zostanie automatycznie.

Menu	Opis	Objaśnienia	Wskazanie | Wyświe-tlacz
I 1	Przepływ	Wskazanie aktualnej wartości przepływu.	Przepływ w l/min lub gpm
I 2	Godzina	Wskazanie bieżącej godziny.	Godzina
I 3	Zużycie energii	Wyświetlona zostanie ilość zużytej energii.	Wartość w kWh
I 4	Zużycie wody	Wyświetlona zostanie ilość zużytej wody.	Wartość w m3 lub gal

OBSŁUGA

Nastawy i wskazania

Wskazówka

Wartości dotyczące zużycia są obliczane zaczynając od ostatniego resetu.

4.9 Nastawy w menu parametrów

4.9.1 Aktywacja menu parametrów

Nacisnąć przycisk „i” oraz przytrzymać go dłużej niż przez 5 sekund. Zostanie wyświetlony komunikat „P 1”. Następnie nacisnąć przycisk „i”.
▶ Obracając pokrętło regulacji temperatury, przejść do wymaganego wskazania/nastawy w menu parametrów.

4.9.2 Menu parametrów

Menu	Opis Wskazanie do wyboru /Nastawa	Objaśnienia Symbol / wy-	świetlacz
P 1	Funkcja oszczędzania wody i energii ECO	OFF | ECO1 | ECO2 | ECO3OFF | ECO1 | ECO2 | ECO3	Funkcja ECO pozwala ograniczyć wielkość przepływu wody do wartości maksymalnej.Ograniczenie przepływu: 8 l/min przy „ECO1” | 7 l/min przy „ECO2” | 6 l/min przy „ECO3” | bez ograniczenia przepływu przy „OFF”.
P 2	Ograniczenie temperatu-ry Tmax	OFF | 20,0 | 20,5 ... °C lub 68 | 69 ... °F	Ograniczenie temperatury pozwala użytkownikowi na wyznaczenie maksymalnej wartości temperatury zadanej, którą można nastawić w urządzeniu. Sprawdzić, czy górna granica temperatury została poprawnie zapisana.Wyspecjalizowany instalator może dodatkowo nastawić temperaturę ochrony przed poparzeniem. Ta temperatura będzie wówczas górną granicą zakresu nastaw ograniczenia temperatury.

OBSŁUGA

Nastawy i wskazania

Menu	Opis Wskazanie do wyboru /Nastawa		Objaśnienia Symbol / wy-	świetlacz
P 3	Prysznic regeneracyjny	OFF | Pro1 | Pro2 | Pro3 | Pro4	Menu prysznica relaksacyjnego zawiera 4 różne programy.WW = ciepła woda, KW = zimna woda, min = minuty, sek = sekundy- 1 Zapobieganie przeziębieniomW celu zwiększenia odporności organizmu zalecamy zakończenie prysznica zimną wodą, dzięki czemu temperatura ciała odruchowo zwiększy się.- 2 Zimowe orzeźwienieZakończenie prysznica zimowego z ponownym podgrzewaniem wody.- 3 Program letni fitnessSzybki prysznic zmienny w celu zwiększenia odporności z końcowym ponownym podgrzewem wody.- 4 Program poprawy krążeniaWspomaga krążenie poprzez zimny prysznic rąk i nóg. Ten prysznic należy brać od dłoni i stóp w kierunku środka ciała. Czynność można następnie powtórzyć z ciepłą wodą.

OBSŁUGA

Nastawy i wskazania

Menu	Opis Wskazanie do wyboru /Nastawa		Objaśnienia Symbol / wy-	świetlacz
P 4	Automatyczna regulacja ilości wody, nastawianie objętości w wybranej jednostce	OFF | 5 | 10 | ... 200 | lub 2 ... 52 gal	Za pomocą automatycznej regulacji ilości wody można nastawić np. ilość wody potrzebną do napełnienia wanny. Po osiągnięciu nastawionej ilości wody przepływ zredukowany zostanie automatycznie. Automatyczne sterowanie ilością wody należy włączać przed każdym napełnianiem wanny.Przykład nalewania do wanny 80 l (21 gal) wody: Po osiągnięciu 80 l (21 gal) napełnienia wanny przepływ redukowany jest automatycznie do 4 l/min (1 gpm).
P 5	Jednostka temperatury C | F	Wybór jednostki temperatury wszystkich nastaw. °C | °F
P 6	Jednostka objętości	L | GAL	Wybór jednostki objętości wszystkich nastaw.	| | gal
P 7	Format godziny 24h | 12h	Wybór formatu godziny.		◎
P 8	Nastawianie godziny	---:---	Godzina może być nastawiona w formacie 12- lub 24-godzinnym:- 12 godzin od 00:00 - 11:59 = AM | 11:59 - 00:00 = PM- 24 godziny od 00:00 do 23:59Po przerwie w zasilaniu elektrycznym należy ponownie nastawić godzinę.	AM | PM (tylko w przypadku 12h)
P 9	Blokada obsługi	On | OFF	Blokada obsługi może być włączona lub wyłączona.Wyłączanie nastawionej blokady obsługi:► Nacisnąć przycisk „i” oraz przytrzymać go dłużej niż przez 12 sekund.	◎ (tylko przy On)
P 10	Powrót do nastaw fabrycznych	Reset (r5Et)	W urządzeniu można przywrócić nastawy fabryczne. Na wyświetlaczu widoczne będzie wskazanie „r5Et”.► Nacisnąć równocześnie przyciski „1” i „2” i przytrzymać je dłużej niż przez 5 sekund. Wskazanie zostanie zmienione na „On”, co oznacza potwierdzenie zresetowania.► W celu potwierdzenia komunikatu „On” naciskać przycisk „i” dłużej niż przez 5 sekund.

OBSŁUGA

Nastawy i wskazania

Menu	Opis Wskazanie do wyboru /Nastawa		Objaśnienia Symbol / wy-	świetlacz
P 11	Resetowanie wartości zużycia	Reset (rSEt)	Wartości zużycia można zresetować. Na wyświetlaczu widoczne bę-dzie wskazanie „rSEt”.► Nacisnąć równocześnie przyciski „1” i „2” i przytrzymać je dłużej niż przez 5 sekund. Wskazanie zostanie zmienione na „On”, co oznacza potwierdzenie zresetowania.► W celu potwierdzenia komunikatu „On” naciskać przycisk „i” dłużej niż przez 5 sekund.
P 12	Podświetlenie wyświetlacza	Auto | On	Podświetlenie wyświetlacza można nastawić.- Opcja „Auto” oznacza, że podświetlenie będzie włączane w trybie grzania i zawsze podczas obsługi. Po 30 sekundach bez wykonania żadnej czynności podświetlenie zostanie wyłączone.- Po wybraniu „On” podświetlenie świeci się przez cały czas.
P 13	Przyciemnianie podświetlenia	100 % | 20 % ( ) Do wyboru są 2 stopnie jasności podświetlenia.

OBSŁUGA

Nastawy i wskazania

Menu	Opis Wskazanie do wyboru /Nastawa	Objaśnienia Symbol / wy-	świetlacz
P 14	Moduł radiowy	Po zamontowaniu modułu radiowego (z przypisanym pilotem zdalnego sterowania lub bez) w urządzeniu odblokowywana jest opcja menu P 14 i na wyświetlaczu panelu obsługowego wyświetlany jest komunikat „rc”. Skojarzyć można dowolną liczbę pilotów zdalnego sterowania pod warunkiem wykonania procesu kojarzenia w urządzeniu i pilocie zdalnego sterowania.Naciśnięcie przycisku „1” na urządzeniu i przytrzymanie go dłużej niż przez 5 sekund wywołuje rozpoczęcie procesu kojarzenia sygnalizowanego paskiem postępu na wyświetlaczu i pulsowaniem wskaźnika LED działania na panelu obsługowym. Uruchomić proces kojarzenia w pilocie zdalnego sterowania zgodnie z jego instrukcją obsługi. Po pomyslnym skojarzeniu wskaźnik LED działania urządzenia będzie migał przez krótką chwilę. Bezskuteczny proces kojarzenia zostanie automatycznie zakończony po 30 sekundach.Przytrzymanie wciśniętego przycisku „2” na urządzeniu dłużej niż przez 5 sekund powoduje anulowanie skojarzenia wszystkich pilotów zdalnego sterowania. Podczas anulowania skojarzenia na wyświetlaczu panelu obsługowego wyświetlany jest przez 5 sekund komunikat „rc0”, a następnie ponownie „rc”.

4.9.3 Wyłączanie menu parametrów

▶ Opcję menu można opuścić, naciskając przycisk „i” oraz przytrzymując go dłużej niż przez 5 sekund. Alternatywnie: Po upływie 30 sekund od zakończenia nastaw opcja menu wyłączona zostanie automatycznie.

OBSŁUGA

Czyszczenie i konserwacja

4.10 Zalecane nastawy

Ogrzewacz przepływowy zapewnia maks. dokładność i maks. komfort przygotowania ciepłej wody użytkowej. Jeśli urządzenie mimo to będzie eksploatowane z armaturą termostatyczną, nasze zalecenia są następujące:

▶ Nastawić temperaturę zadaną w urządzeniu na więcej niż 50 °C. Żadaną temperaturę zadaną należy następnie nastawić na armaturze termostatycznej.

Oszczędność energii

Najmniejsza ilość energii zużywana jest przy następujących, zalecanych nastawach:

• 38 °C dla umywalki, natrysku, wanny,
• 55 °C dla zlewozmywaka.

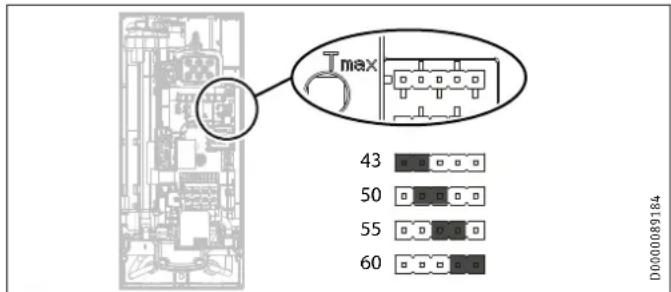

Wewnętrzne zabezpieczenie przed poparzeniem (wyspecjalizowany instalator)

Na życzenie wyspecjalizowany instalator może nastawić trwałe ograniczenie temperatury, np. w przedszkolach, szpitalach itd.

Zalecana nastawa przy eksploatacji z armaturą termostatyczną i wodą wstępnie podgrzaną przez instalację solarną

▶ Nastawić maksymalną temperaturę na urządzeniu.

Po przerwie w zaopatrzeniu w wodę

Szkody materialne

Aby nie uszkodzić systemu grzejnego z odkrytą grzałką, po przerwie w dopływie wody należy ponownie uruchomić urządzenie, wykonując poniższe czynności.

▶ Odłączyć urządzenie od źródła zasilania elektrycznego, wyłączając bezpieczniki.
- Otworzyć armaturę i odczekać około minuty, aż urządzenie i rurka zasilająca zimną wodą zostanie odpowiedrzona.
▶ Włączyć ponownie napięcia zasilania.

5. Czyszczenie i konserwacja

▶ Nie wolno używać środków czyszczących o właściwościach ściernych lub zmiękczających powłoki lakiernicze. Do konserwacji i czyszczenia urządzenia wystarczy wilgotna ściereczka.
Należy regularnie sprawdzać stan armatur. Osadzający się kamień w wylotach armatur należy usuwać przy użyciu dostępnych w handlu środków do odkamieniania.

OBSŁUGA

Usuwanie problemów

1. Usuwanie problemów

Problem Przyczyna Usuwanie
Urządzenie nie włącza się pomimo otwartego zaworu ciepłej wody.	Brak napięcia.	Sprawdzić bezpieczniki w instalacji domowej.
	Regulator strumienia w armaturze lub głowica natryskowa jest pokryta kamieniem lub zanie-czyszczona.	Oczyścić i/lub usunąć kamień z regulatora strumienia lub głowicy natryskowej.
	Przerwa w zaopatrzeniu w wodę.	Odpowietrzyć urządzenie i rurkę zasilającą zimną wodą.
Podczas pobierania ciepłej wody chwilowo wypływa zimna woda.	System wykrywania pęcherzyków powietrza wykrywa obecność po-wietrza w wodzie. Moc grzejna zostaje wyłączo-na na krótki czas.	Urządzenie uruchamia się automatycznie po upływie 1 minuty.
Nie można nastawić wy-maganej temperatury.	Aktywowane jest ograni-czenie temperatury i/lub wewnętrzne zabezpiecze-nie przed poparzeniem.	Wyłączyć ograniczenie temperatury. Wewnętrz-ne zabezpieczenie przed poparzeniem może zmie-nić wyłącznie wyspecjalizowany instalator.
Przepływ jest zbyt mały.	Funkcja ECO jest włą-czona.	Nastawić inny stopień ECO lub wyłączyć funkcję ECO.
Na panelu obsługowym nie można wprowadzić żadnych nastaw.	Blokada obsługi jest aktywna.	W celu wyłączenia blo-kady obsługi nacisnąć przycisk „i” oraz przy-trzymać go dłużej niż przez 12 sekund.

Wskazówka

Wskazania panelu obsługowego i wybrane nastawy po- zostają zachowane po zaniku napięcia zasilania.

Jeśli nie można usunąć przyczyny usterki, należy wezwać wyspecjalizowanego instalatora. W celu usprawnienia i przyspieszenia pomocy należy podać numer urządzenia z tabliczki znamionowej (000000-0000-000000).

Instalacja, uruchomienie, jak również konserwacja i naprawa urządzenia mogą być przeprowadzone wyłącznie przez wyspecjalizowanego instalatora.

7.1 Ogólne wskazówki dotyczące bezpieczeństwa

Producent zapewnia prawidłowe działanie i bezpieczeństwo eksploatacji tylko w przypadku stosowania oryginalnego osprzętu, przeznaczonego do tego urządzenia, oraz oryginalnych części zamiennych.

Szkody materialne

Nie wolno przekraczać maksymalnej temperatury na zasilaniu urządzenia. Przy wyższych temperaturach może nastąpić uszkodzenie urządzenia. Poprzez montaż centralnej armatury termostatycznej (patrz rozdział „Opis urządzenia / Osprzęt”) można ograniczyć maksymalną temperaturę na zasilaniu.

OSTRZEŻENIE - porażenie prądem elektrycznym Urządzenie zawiera kondensatory, które rozładowują się po odłączeniu od sieci elektrycznej. Napięcie rozładowania kondensatora może wynosić chwilowo > 60 V DC.

7.2 Tryb prysznicowy

OSTROŻNIE poparzenie

W przypadku zasilania prysznica nastawić wewnętrzne zabezpieczenie przed poparzeniem na 55 °C lub niższą temperaturę, patrz rozdział „Uru-chomienie / Przygotowania”.

OSTROŻNIE poparzenie

Jeśli woda na zasilaniu jest wstępnie podgrzana, np. w instalacji solarnej, sytuacja może być następująca:

- Temperatura ciepłej wody użytkowej może przekroczyć nastawioną temperaturę zadaną lub nastawioną granicę temperatury. - Dynamiczna ochrona przed poparzeniem między urządzeniem a pilotem zdalnego sterowania może być nieskuteczna.

▶ W takich przypadkach należy ograniczyć temperaturę za pomocą centralnej armatury termostatycznej (np. ZTA 3/4) podłączonej przed urządzeniem.

INSTALACJA

Opis urządzenia

7.3 Przepisy, normy i wymogi

Wskazówka

Należy przestrzegać krajowych i lokalnych przepisów oraz wymogów.

• Stopień ochrony IP 24 / IP 25 jest zapewniony tylko przy prawidłowo zamontowanej tulejce przewodu.
• Właściwa oporność elektryczna wody nie może być mniejsza niż podana na tabliczce znamionowej. W przypadku sieci wodociągowej należy uwzględnić najniższą oporność elektryczną wody. Informacje o właściwej oporności elektrycznej lub elektrycznej przewodności wody można uzyskać w miejscowym zakładzie wodociągów.

8. Opis urządzenia

8.1 Zakres dostawy

Z urządzeniem dostarczane są:

• Uchwyt scienny
• Szablon montażowy
• 2 złączki podwójne
• 3-drożny kulowy zawór odcinający wody zimnej

• Trójnik ciepłej wody

• Uszczelki płaskie

• Sitko
• Krążek kształtowy z tworzywa sztucznego
• Elementy łączące z tworzywa sztucznego / pomoc montażowa
• Elementy prowadzące pokrywy i ścianki tylnej
• Zworka wewnętrznego zabezpieczenia przed poparzeniem
• Zworka przełączania mocy (tylko w DHE 18/21/24)

8.2 Osprzęt

Radiowy pilot zdalnego sterowania

- FFB 4 Set EU

Armatury

• Jednouchwytowa kuchenna armatura ciśnieniowa MEKD
• Jednouchwytowa wannowa armatura ciśnieniowa MEBD

Korek G 12 gw. zewn.

Jeżeli stosowana jest inna natynkowa armatura ciśnieniowa niż zalecana, użyć korków zawartych w dostawie.

INSTALACJA

Opis urządzenia

Zestaw montażowy do instalacji natynkowej

• Dwuzłączka do lutowania - rurka miedziana do przyłącza lutowanego ∅ 12 mm
• Złączka rurowa zaprasowywana, miedziana
• Złączka rurowa zaprasowywana, z tworzywa sztucznego (przeznaczona do produktów firmy Viega: Sanfix-Plus lub Sanfix-Fosta)

Uniwersalna rama montażowa

- Rama montażowa z przyłączami elektrycznymi

Zestaw rurek do urządzeń montowanych poniżej punktu poboru wody

Jeżeli przyłącza wody (G 3/8 gw. zewn.) mają być podłączone powyżej urządzenia, konieczny jest zestaw do montażu poniżej punktu poboru wody.

Zestaw rurek do montażu z przemieszczeniem

Jeżeli planowane jest przesunięcie urządzenia w pionie względem przyłącza wody do 90 mm w dół, należy zastosować ten zestaw rurek.

Zestaw rurek do przyłączenia w miejsce gazowego ogrzewacza wody

Ten zestaw rurek jest potrzebny, jeżeli dostępna instalacja zawiera przyłącza gazowego ogrzewacza wody (przyłącze zimnej wody z lewej strony i przyłącze ciepłej wody z prawej strony).

Złączki wtykowe wody do zestawu rurek do urządzenia DHB

Jeżeli dostępna instalacja zawiera przyłącza wtykowe wody urządzenia DHB, należy użyć złączek wtykowych wody.

Przekaźnik priorytetu (LR 1-A)

Przekaźnik priorytetu do montażu w rozdzielnicy umożliwia przełączanie priorytetowe przepływowego ogrzewacza wody przy równoczesnej pracy na przykład elektrycznych pieców akumulacyjnych.

Centralna armatura termostatyczna (ZTA 3/4)

Armaturę termostatyczną do centralnego mieszania wstępnego stosuje się np. przy eksploatacji ogrzewacza przepływowego z wodą wstępnie podgrzaną. W przypadku eksploatacji w trybie prysznicowym armaturę należy nastawić na maks. 55 °C.

INSTALACJA

Przygotowania

9. Przygotowania

9.1 Miejsce montażu

Szkody materialne

Urządzenie wolno instalować wyłącznie w pomieszczeniu, w którym nie istnieje ryzyko zamarznięcia.

Urządzenie należy zamontować pionowo, w pobliżu punktu poboru wody. Montaż poziomy jest opisany w rozdziale „Inne sposoby montażu / Montaż poziomy urządzenia”.

Urządzenie jest dostosowane do instalacji poniżej lub powyżej punktu poboru wody.

Montaż poniżej punktu poboru wody

D000056242 1 2

1 Zimna woda zasilanie
2 Ciepła woda wyjście

Montaż powyżej punktu poboru wody

2 1 D0000057030

1 Zimna woda zasilanie
2 Ciepła woda wyjście

Wskazówka

Zamontować urządzenie na ścianie. Ściana musi posiadać odpowiednią nośność.

INSTALACJA

Przygotowania

9.2 Minimalne odległości

D000060809 ≥50±50 00 N 00 N

Aby zapewnić sprawne działanie urządzenia oraz dostęp do niego podczas prac konserwacyjnych, należy zachować określone minimalne odległości.

9.3 Instalacja wodna

Przepłukać dokładnie instalację wodną.

Armatury

Należy stosować odpowiednie armatury ciśnieniowe. Nie wolno stosować armatur bezciśnieniowych.

Wskazówka

Zaworu odcinającego kulowego 3-drożnego w dopływie zimnej wody nie wolno używać do tłumienia przepływu. Zawór odcinający kulowy 3-drożny służy wyłącznie do odcinania dopływu zimnej wody.

Dopuszczalne materiały rur wodociągowych

• Rurka zasilania zimną wodą: rurka stalowa ocynkowana ogniowo, rurka ze stali nierdzewnej, rurka miedziana lub rurka z tworzywa sztucznego
• Rurka wyjścia ciepłej wody: rurka ze stali nierdzewnej, rurka miedziana lub rurka z tworzywa sztucznego

Szkody materialne

W przypadku zastosowania rur z tworzywa sztucznego należy przestrzegać maksymalnej dopuszczalnej temperatury wody na zasilaniu i maksymalnego dopuszczalnego ciśnienia.

Przepływ

Upewnić się, że osiągnięty został strumień przepływu niezbędny do załączenia się urządzenia.
Jeśli nie można uzyskać wymaganego strumienia przepływu przy całkowicie otwartej armaturze, należy zwiększyć ciśnie- nie w instalacji wodnej.

INSTALACJA

Montaż

10. Montaż

Nastawy fabryczne DHE 18/21/24 DHE 27
Wewnętrzne zabezpieczenie przed poparzeniem	°C	60 60
Moc przyłączeniowa	kW	21	27 (stała)
Montaż standardowy DHE 18/21/24 DHE 27
Przyłącze elektryczne na dole, insta-lacja podtynkowa		x x
Przyłącze wody, instalacja podtyn-kowa		x x

Opis innych sposobów montażu zawiera rozdział „Inne sposoby montażu”.

10.1 Montaż standardowy

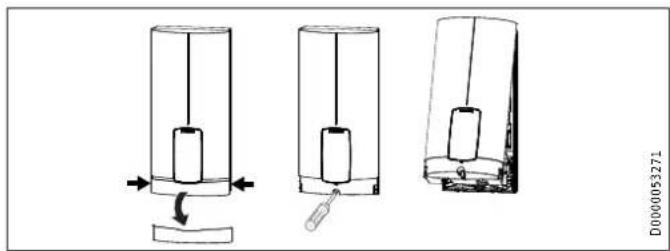

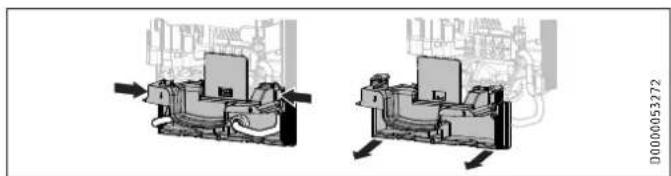

Otwieranie urządzenia

- Otworzyć urządzenie, chwytając przestonę z boku i ściągając ją do przodu z pokrywy urządzenia. Odkręcić śrubę. Odchylić do góry pokrywę urządzenia.

Zdjąć ściankę tylną, naciskając oba haczyki zatrzaskowe i pociągając dolną część ścianki tylnej do przodu.

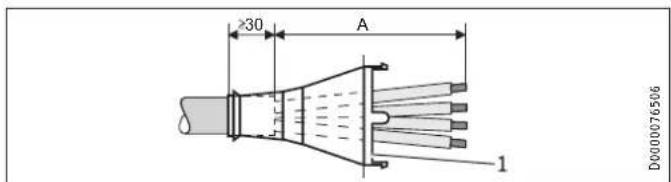

Przygotowanie sieciowego przewodu przyłączeniowego - montaż podtynkowy na dole

160 30 1 D0000053273

1 Pomoc montażowa do wprowadzania przewodu

▶ Przygotować sieciowy przewód przyłączeniowy.

INSTALACJA

Montaž

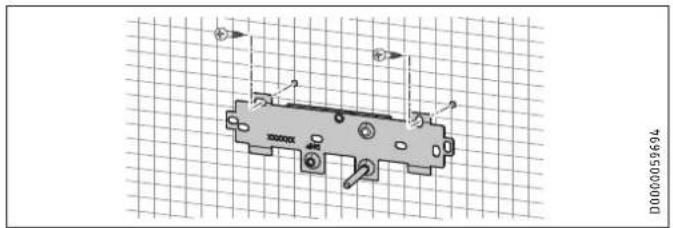

Mocowanie uchwytu ściennego

• Za pomocą szablonu montażowego zaznaczyć otwory do wy wiercenia. W przypadku instalacji natynkowej należy dodatkowo oznaczyć otwór mocujący w dolnej części szablonu.
  Wywiercić otwory i zamocować uchwyt ścienny w 2 punktach, przy pomocy odpowiednich materiałów mocujących (wkręty i kołki rozporowe nie są objęte zakresem dostawy).
  Zamontować uchwyt ścienny na ścianie.

Zamontować złączkę podwójną

Szkody materialne

Wszystkie prace w zakresie podłączania wody i prace instalacyjne należy wykonywać zgodnie z przepisami.

12 D000053319

▶ Uszczelnić i wkręcić złączkę podwójną.

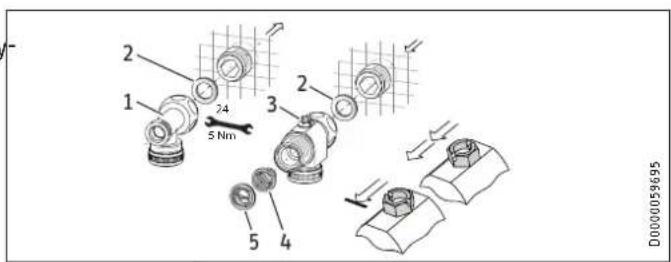

Wykonanie podłączenia wodnego

2 1 24 5 Nm 3 2 5 4 D0000059695

1 Ciepła woda z trójnikiem
2 Uszczelka
3 Zimna woda z 3-drożnym kulowym zaworem odcinającym
4 Sitko
5 Krążek kształtowy z tworzywa sztucznego
▶ Przykręcić trójnik i 3-drożny kulowy zawór odcinający wraz z uszczelką płaską na złączkę podwójną.

INSTALACJA

Montaż

Szkody materialne

Przy eksploatacji urządzenia sitko musi być zamontowane.

▶ Przy wymianie urządzenia sprawdzić, czy sitko jest założone.

Montaż urządzenia

Wskazówka

Przy montażu z elastycznymi przyłączami rurowymi ściankę tylną należy dodatkowo zamocować jednym wkrętem.

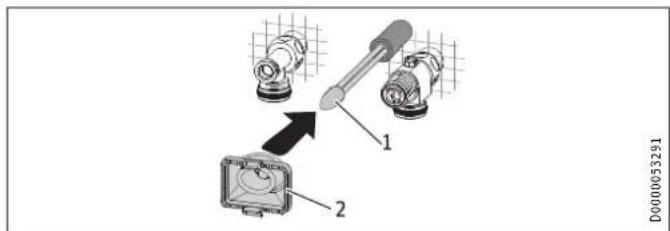

1 2 D0000053291

1 Pomoc montażowa do wprowadzania przewodu
2 Tulejka przewodu

W celu zapewnienia lepszego przejścia żył przez tulejkę przewodu skorzystać z pomocy montażowej (patrz dołączony zestaw części z tworzywa sztucznego).

Wymontować tulejkę przewodu ze ścianki tylnej.
▶ Nasunąć tulejkę przewodu na płaszcz sieciowego przewodu przyłączeniowego. W przypadku większych średnic przewodu zwiększyć ewentualnie otwór w tulejce przewodu.

• Usunąć z przyłączy rurowych urządzenia zaślepki montowane na czas transportu.
  ▶ Odgiąć sieciowy przewód przyłączeniowy 45° do góry.
  Przeprowadzić sieciowy przewód przyłączeniowy z tulejką przewodu od tyłu przez ściankę tylną.

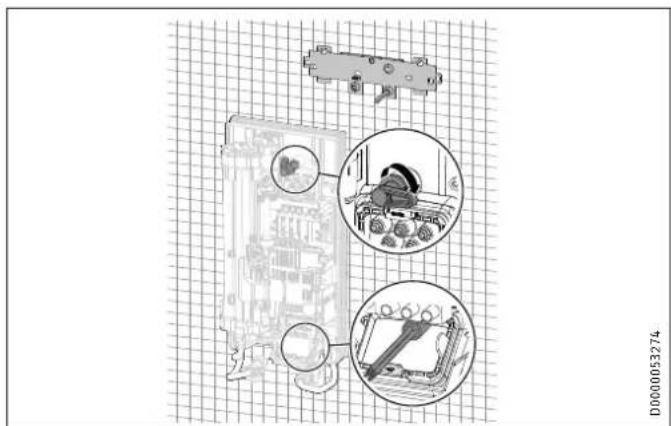

  Zamontować urządzenie na sworzniu gwintowanym uchwytu ściennego.
  ▶ Mocno docisnąć i wyrównać ściankę tylną.

INSTALACJA

Montaž

Zablokować przetyczkę mocującą poprzez obrót w prawo o 90°.
Przeciągnąć tulejkę przewodu do ścianki tylnej, aż oba haczyki zatrzaskowe zablokują się.

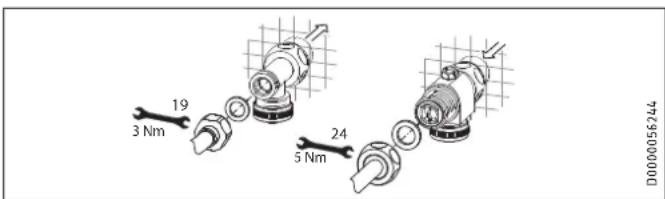

19 3 Nm 24 5 Nm D000005674A

▶ Przykręcić przyłącza rurowe z uszczelkami płaskimi do przyłączy wody.
▶ Otworzyć 3-drożny kulowy zawór odcinający lub zawór odcinający w rurce zasilającej zimną wodą.

Wykonanie przyłącza elektrycznego

OSTRZEŻENIE - porażenie prądem elektrycznym Wszystkie elektryczne prace przyłączeniowe i instalacyjne należy wykonywać zgodnie z przepisami.

OSTRZEŻENIE - porażenie prądem elektrycznym Podłączenie do sieci elektrycznej jest dopuszczalne tylko w postaci przyłącza stałego, w połączeniu z wyjmowaną tulejką przewodu. Urządzenie musi mieć możliwość odłączania od sieci elektrycznej za pomocą wielobiegu nowego wyłącznika z rozwarciem styków wynoszącym min. 3 mm.

OSTRZEŻENIE - porażenie prądem elektrycznym Zwrócić uwagę, aby urządzenie zostało podłączone do przewodu ochronnego.

Szkody materialne Zwrócić uwagę na treść tabliczki znamionowej. Podane napięcie znamionowe musi być zgodne z napięciem zasilania.

Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego.

INSTALACJA

Uruchomienie

Montaż dolnej części tylnej ścianki

1 D0000053275

1 Płyta osłonowa dolnej części ścianki tylnej

Zamontować dolną część ścianki tylnej w ściance tylnej. Sprawdzić, czy oba haczyki zatrzaskowe zatrzasnęły się.
Wyrównać zamontowane urządzenie, zwalniając przetyczkę mocującą, wyrównując przyłącze elektryczne i tylną ściankę, a następnie z powrotem dokręcając przetyczkę mocującą. Jeżeli ścianka tylna nie przylega płasko, urządzenie można zamocować w dolnej części przy użyciu dodatkowej śruby.

Szkody materialne

Płyta osłonowa dolnej części ścianki tylnej nie może się zginać po zamontowaniu.

11. Uruchomienie

11.1 Przygotowania

Wewnętrzne zabezpieczenie przed poparzeniem, poprzez gniazdo zworki

max 43 50 55 60 D0000089184

Zamontować zworkę „nastawy zabezpieczenia przed poparzeniem” w żądanej pozycji (= temperatura w °C) listwy kołkowej.

Pozycja zworki Opis

43 np. w przedszkolach, szpitalach itd.

50

55 maks. dla trybu prysznicowego

60 Nastawa fabryczna

bez zworki ograniczenie 43 °C

INSTALACJA

Uruchomienie

OSTROŻNIE poparzenie

Jeśli woda na wejściu jest wstępnie podgrzana, np. w instalacji solarnej, jej temperatura może przekraczać nastawy wewnętrznej ochrony przed poparzeniem i nastawy ograniczenia przez użytkownika temperatury Tmax.

▶ W takim przypadku należy ograniczyć temperaturę za pomocą centralnej armatury termostatycznej (np. ZTA 3/4) podłączonej przed urządzeniem.

Przestawianie mocy przyłączeniowej przy użyciu gniazda zworki, tylko w DHE 18/21/24

Jeżeli w urządzeniu z przełączaną mocą przyłączeniową wybiera- my inną moc przyłączeniową niż nastawa fabryczna 21 kW, należy przełożyć zworkę.

Pmax 1 2 3 D000089187

Zamontować zworkę w żądanej pozycji listwy kołkowej.

Pozycja zworki Moc przyłączeniowa

1 18 kW

2 21 kW

3 24 kW

bez zworki 18 kW

11.2 Pierwsze uruchomienie

on

≥ 60 s

D0000053277

Kilkakrotnie otworzyć i zamknąć wszystkie podłączone armatury poboru wody, aż do usunięcia całego powietrza z urządzenia i instalacji.
Przeprowadzić kontrolę szczelności.

D000053278

INSTALACJA

Uruchomienie

Uaktywnić wyłącznik bezpieczeństwa, naciskając mocno przycisk resetowania (urządzenie dostarczane jest z nieaktywnym wyłącznikiem bezpieczeństwa).

Podłączyć przewód łączący panelu obsługowego do elektroniki.

Wskazówka

W przypadku montażu poniżej punktu poboru pokrywę urządzenia należy obrócić w celu ułatwienia obsługi, patrz rozdział „Alternatywy montażu / Odwrócona pokrywa urządzenia”.

Zaczepić pokrywę urządzenia na górze od tyłu do ścianki tylnej. Opuścić pokrywę urządzenia do dołu. Sprawdzić prawidłowe osadzenie pokrywy urządzenia u góry i u dołu.
Zaznaczyć żądaną moc przyłączeniową i napięcie znamionowe na tabliczce znamionowej pokrywy urządzenia (po obu stronach). Do tego celu użyć długopisu.
Zamocować pokrywę urządzenia przy pomocy wkrętu.
Zamontować przestone na pokrywie urządzenia.
Zdjąć folię ochronną z panelu obsługowego.

on

▶ Włączyć napięcie zasilania.

11.2.1 Przekazanie urządzenia

▶ Objaisnić użytkownikowi sposób działania urządzenia i zapoznać go ze sposobem użytkowania.
Poinformować użytkownika o potencjalnych zagrożeniach, zwłaszcza o niebezpieczeństwie poparzenia.
Przekazać instrukcję.

INSTALACJA

Wyłączenie z eksploatacji

11.3 Ponowne uruchomienie

Szkody materialne

Aby nie uszkodzić systemu grzejnego z odkrytą grzałką, po przerwie w dopływie wody należy ponownie uruchomić urządzenie, wykonując poniższe czynności.

▶ Odłączyć urządzenie od źródła zasilania elektryczne go, wyłączając bezpieczniki.
- Otworzyć armaturę i odczekać co najmniej około minuty, aż urządzenie i rurka zasilająca zimną wodą zostaną odpowiedrzone.
▶ Włączyć ponownie napięcia zasilania.

12. Wyłączenie z eksploatacji

▶ Odłączyć urządzenie na wszystkich biegunach od przyłącza sieciowego.
▶ Opróżnić urządzenie (patrz rozdział „Konserwacja / Opróżnić nie urządzenia”).

13. Inne sposoby montażu

Przegląd alternatyw montażu

Przyłącze elektryczne Stopień	ochrony (IP)
Montaż podtynkowy na górze IP 25
Przyłącze podtynkowe dolne przy krótkim sieciowym przewodzie przyłączeniowym	IP 25
Montaż natynkowy IP 24
Przyłącze wody Stopień	ochrony (IP)
Montaż natynkowy IP 24
Inne Stopień	ochrony (IP)
Instalacja na płytkach ceramicznych IP 25
Odwrócona pokrywa urządzenia	IP 25
Montaż poziomy urządzenia	IP 24

OSTRZEŻENIE - porażenie prądem elektrycznym Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie na wszystkich biegunach od sieci.

INSTALACJA

Inne sposoby montażu

13.1 Przyłącze elektryczne podtynkowe górne

140 ≥30 1 D000076507

1 Pomoc montażowa do wprowadzania przewodu

Przygotować sieciowy przewód przyłączeniowy.

1 Kanał kablowy

Przełożyć sieciowy zacisk przyłączeniowy z dołu do góry. W tym celu odkręcić śrubę mocującą. Obrócić zacisk sieciowy z przewodami przyłączeniowymi o 180° w kierunku ruchu wskazówek zegara. Przełożyć przy tym przewód przez kanał kablowy. Przykręcić z powrotem sieciowy zacisk przyłączeniowy.

Wymienić tulejki przewodu.
Zamontować na dole od góry tulejkę przewodu.
▶ Nasunąć tulejkę przewodu na płaszcz sieciowego przewodu przyłączeniowego.
Zamontować urządzenie na sworzniu gwintowanym uchwytu ściennego.
▶ Mocno docisnąć ściankę tylną. Zablokować przetyczkę mocującą poprzez obrót w prawo o 90°.
Przeciągnąć tulejkę przewodu do ścianki tylnej, aż oba haczyki zatrzaskowe zablokują się.
▶ Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego.

OSTRZEŻENIE - porażenie prądem elektrycznym Żyły przyłączeniowe nie mogą wystawać poza poziom sieciowego zacisku przyłączeniowego.

INSTALACJA

Inne sposoby montażu

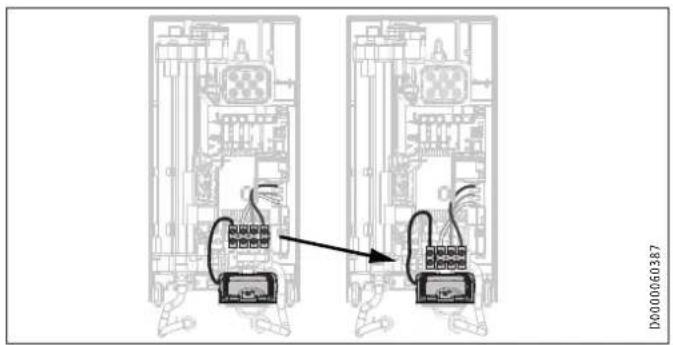

13.2 Przyłącze elektryczne podtynkowe dolne przy krótkim sieciowym przewodzie przyłączeniowym

D000060387

▶ Przełożyć sieciowy zacisk przyłączeniowy dalej do dołu. W tym celu odkręcić śrubę mocującą. Przykręcić z powrotem sieciowy zacisk przyłączeniowy.

13.3 Przyłącze elektryczne natynkowe

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Do tego celu użyć długopisu.

30 A 1 D0000076506

1 Tulejka przewodu

Przyłącze elektryczne natynkowe Wymiar A

Pozycja na dole w urządzeniu 160

Pozycja na górze w urządzeniu 110

▶ Przygotować sieciowy przewód przyłączeniowy. Zamontować osłone przewodu.

Szkody materialne

W przypadku omyłkowego wyłamania niewłaściwego przepustu w ściance tylnej / pokrywie urządzenia należy użyć nowych elementów ścianki tylnej / pokrywy urządzenia.

Przepiłować i wyłamać niezbędne przepusty w ściance tylnej i pokrywie urządzenia (pozycje patrz rozdział „Dane techniczne / Wymiary i przyłącza”). Wygładzić ostre krawędzie pilnikiem.

▶ Poprowadzić sieciowy przewód przyłączeniowy przez tulejkę przewodu.

INSTALACJA

Inne sposoby montażu

Podłączyć sieciowy przewód przyłączeniowy do sieciowego zacisku przyłączeniowego.

13.4 Podłączenie przekaźnika priorytetu

W przypadku stosowania innych urządzeń elektrycznych o dużej mocy, jak np. elektryczny piec akumulacyjny, w rozdzielni elektrycznej może być konieczne zainstalowanie przekaźnika priorytetu. W tym przypadku praca innych urządzeń podłączonych do przekaźnika będzie wstrzymywana na czas pracy ogrzewacza.

Szkody materialne

Fazę włączającą przekaźnik priorytetu należy podłączyć do odpowiednio oznaczonego zacisku sieciowego w urządzeniu (patrz rozdział „Dane techniczne / Schemat połączeń elektrycznych”).

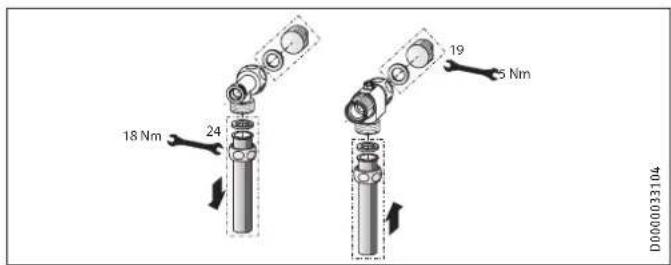

13.5 Natynkowa instalacja wodna

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Do tego celu użyć długopisu.

18 Nm 24 19 5 Nm D0000033104

Zamontować korki z uszczelkami, aby zamknąć przyłącze podtynkowe. W przypadku armatur dostępnych jako osprzęt korki i uszczelki wchodzą w zakres dostawy. Do innych armatur ciśnieniowych niż zalecane przez nas można zamówić zatyczki i uszczelki jako osprzęt.

Zamontować odpowiednią armaturę ciśnieniową.
Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe armatury i wsunąć ją w ściankę tylną.
▶ Przykręcić rurki przyłączeniowe do trójnika i 3-drożnego kulowego zaworu odcinającego.

Wskazówka

Wycięcia mocowań rurki przy dolnej części ścianki tylnej można w razie potrzeby wyłamać.

INSTALACJA

Inne sposoby montażu

13.6 Instalacja wodna natynkowa z przyłączem lutowanym / złączką rurową zaprasowywaną

Wskazówka

Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia.

Zmienić zapis na tabliczce znamionowej. Skreślić „IP 25” i zaznaczyć pole „IP 24”. Do tego celu użyć długopisu.

Rurki miedziane lub rurki z tworzywa sztucznego można łączyć elementami osprzętu „przyłącze lutowane” lub „złączka rurowa zaprasowywana”.

W przypadku „przyłącza lutowanego” z przyłączem śrubowym do miedzianych przewodów rurowych 12 mm należy postępować w następujący sposób:

▶ Nasunąć nakrętki kołpakowe na rurki przyłączeniowe.
Zlutować wkładki z rurkami miedzianymi.
Podłożyć dolną część ścianki tylnej pod rurki przyłączeniowe armatury i wsunąć ją w ściankę tylną.

▶ Przykręcić rurki przyłączeniowe do trójnika i 3-drożnego kulowego zaworu odcinającego.

Wskazówka

Należy przestrzegać wskazówek producenta armatury.

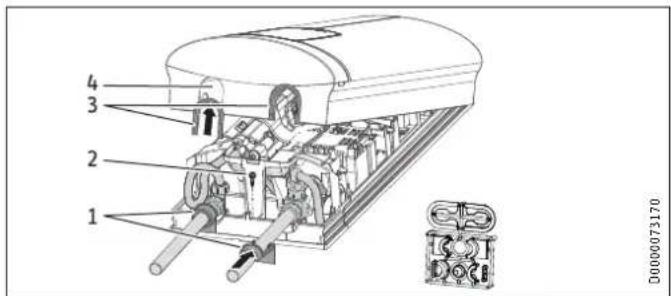

13.7 Montaż pokrywy urządzenia przy natynkowej instalacji wodnej

1 2 3 4 D0000073170

1 Elementy prowadzące ścianki tylnej
2 Šruba
3 Elementy prowadzące pokrywy z uszczelkami po stronie rur
4 Otwór przelotowy

Przepiłować i dokładnie wyłamać otwory przelotowe w pokrywie urządzenia. W razie potrzeby użyć pilnika.
Zatrzasnąć elementy prowadzące pokrywy w otworach przelotowych.

INSTALACJA

Inne sposoby montażu

Tylko w przypadku stosowania „przyłącza lutowanego” oraz ścisłego przestrzegania wszystkich wymiarów montażowych:

▶ Wyłamać uszczelki z elementów prowadzących pokrywy.
▶ Założyć elementy prowadzące ścianki tylnej na rurki. Zsuną je razem. Następnie dosunąć elementy prowadzące do ścianki tylnej, do oporu.
Zamocować dolną część ścianki tylnej przy użyciu wkrętu.

Wskazówka

W celu zrekompensowania lekkiego przesunięcia rur przyłączeniowych lub użycia osprzętu „Złączka rurowa zaprasowywana” można zastosować elementy prowadzące pokrywy z uszczelkami. W takim przypadku elementy prowadzące tylnej ścianki nie są montowane.

13.8 Montaż dolnej części ścianki tylnej przy złączu śrubowym natynkowym

1 Dolna część ścianki tylnej
2 Element łączący z zakresu dostawy
3 Šruba

W przypadku natynkowych przyłączy śrubowych dolną część ścianki tylnej można zamontować również po montażu armatury. W tym celu wymagane są następujące czynności:

Przeciąć dolną część ścianki tylnej.
Zamontować dolną część ścianki tylnej, zaginając ją z boku i nasuwając na rury natynkowe.

Włożyć elementy łączące od tyłu w dolną część ścianki tylnej.
Zamocować dolną część ścianki tylnej w ściance tylnej.
Zamocować dolną część ścianki tylnej przy użyciu wkrętu.

INSTALACJA

Inne sposoby montażu

13.9 Uchwyt ścienny przy wymianie urządzenia

Istniejący uchwyt ścienny firmy STIEBEL ELTRON można wykorzystać w przypadku wymiany urządzenia (wyjątek: ogrzewacz przepływowy DHF), jeśli śruba mocująca znajduje się w dolnej prawej pozycji.

Wymiana ogrzewcza przepływowego DHF

Przenieść śrubę mocującą na uchwycie sciennym (śruba mogą cująca posiada gwint samonacinający).
▶ Obrócić uchwyt ścienny o 180° i zamontować go na ścianie (napis DHF będzie wówczas ustawiony w kierunku czytania).

13.10 Instalacja na płytkach ceramicznych

2 ≤ 20 1 ≥ 110 26_02_02_1066_

1 Minimalne przyleganie urządzenia

Maksymalne przesunięcie płytek ceramicznych

Ustawić odpowiednią odległość od ściany. Zablokować ściankę tylną za pomocą przetyczki mocującej (obrót w prawo o 90°).

INSTALACJA

Inne sposoby montażu

13.11 Odwrócona pokrywa urządzenia

W przypadku montażu poniżej punktu poboru pokrywę urządzenia należy obrócić w celu ułatwienia obsługi.

▶ Wymontować panel obsługowy z pokrywy urządzenia, naci-skając haczyki zatrzaskowe i wyjmując panel.
▶ Obrócić pokrywę urządzenia (nie urządzenie) i zamontować z powrotem panel obstługowy. Równolegle wcisnąć panel obstługowy, aż wszystkie haczyki zatrzaskowe się zatrzasną. Podczas zatrzaskiwania haczyków zatrzaskowych pokrywę urządzenia należy dociskać od strony wewnętrznej.

OSTRZEŻENIE - porażenie prądem elektrycznym Panel obsługowy musi być zatrzaśnięty wszystkimi 4 haczykami zatrzaskowymi. Haczyki zatrzaskowe muszą być kompletne i nieuszkodzone. W przypadku nieprawidłowo podłączonego panelu obsługowego ochrona użytkownika przed dotknięciem części pod napięciem nie jest zagwarantowana.

Podłączyć wtyczkę przewodu łączącego panelu obsługów do układu elektroniki (patrz rozdział „Uruchomienie / Pierwsze uruchomienie”).
Zawiesić pokrywę urządzenia u dołu. Przechylić pokrywę urządzenia u góry do ścianki tylnej.
▶ Dokręcić pokrywę urządzenia.
Zamontować osłonę na pokrywę urządzenia.

13.12 Eksploatacja ze wstępnie podgrzaną wodą

Poprzez montaż centralnej armatury termostatycznej można ograniczyć maksymalną temperaturę na zasilaniu.

INSTALACJA

Inne sposoby montażu

13.13 Montaż poziomy urządzenia

Wskazówka

W przypadku montażu poziomego należy przestrzegać następujących zasad:

• Ten sposób montażu jest dozwolony tylko w przypadku bezpośredniego montażu naściennego. Użycie uniwersalnej ramy montażowej jest niemożliwe.
• Sposoby montażu „Instalacja na płytkach ceramicznych” i „Odwrócona pokrywa urządzenia” są niedozwolone.
• Przy takim sposobie podłączenia zmienia się stopień ochrony urządzenia. Skreślić na tabliczce znamionowej „IP 25” i zaznaczyć pole „IP 24”. Do tego celu użyć długopisu.

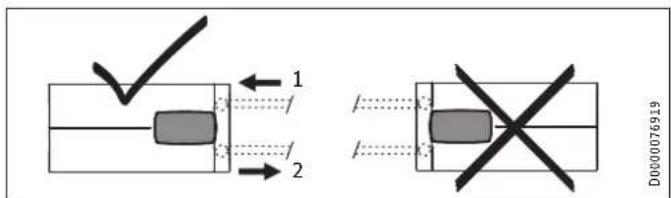

Montaż poziomy

Urządzenie można zamontować także poziomo na ścianie (odwrócone 90° w lewo, z przyłączami wody po prawej stronie). Procedura montażu wraz z usytuowaniem przyłączy wodociągowych i elektrycznych opisana jest w rozdziałach „Montaż standardowy” i „Inne sposoby montażu”.

1 2 D000076919

1 Zimna woda zasilanie
2 Ciepła woda wyjście

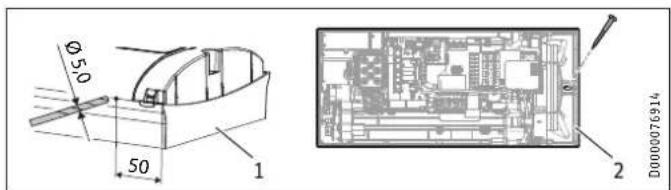

Przygotowanie

W pokrywie urządzenia musi zostać w zaznaczonym miejscu wykonany otwór odpływu kondensatu o średnicy od 5,0 do 6,0 mm.

Ø 5.0 50 1 2 D0000076914

1 Pokrywa urządzenia z otworem odpływu kondensatu
2 Tylna ścianka urządzenia z dodatkową śrubą mocującą

Przewiercić wymontowaną pokrywę urządzenia od zewnątrz w zaznaczonym miejscu. Dozwolone jest również wybicie otworu w pokrywie urządzenia od wewnątrz w zaznaczonym miejscu. W tym przypadku należy następnie od zewnątrz doprowadzić otwór do wymaganej średnicy. Wygładzić ostre krawędzie pilnikiem.

INSTALACJA

Informacje serwisowe

Przymocować tylną ściankę urządzenia dodatkową śrubą.

Szkody materialne

Pokrywy urządzenia z otworem odpływu kondensatu nie wolno stosować w przypadku urządzenia zamontowanego pionowo.

14. Informacje serwisowe

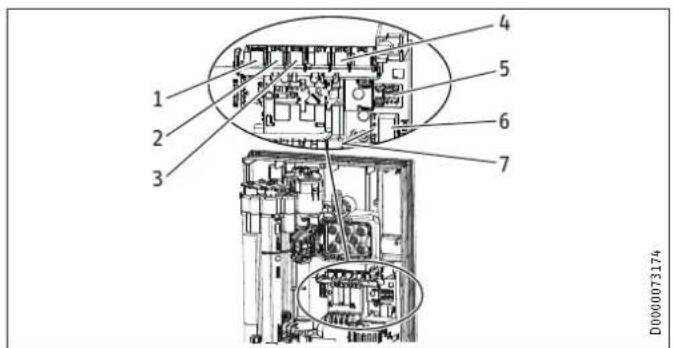

Wykaz przyłączy

1 2 3 4 5 6 7 D0000073174

1 Zawór sterowany silnikiem
2 Czujnik przepływu
3 Ogranicznik temperatury bezpieczeństwa, resetujący się samoczynnie
4 Czujnik NTC

5 Listwy kołkowe mocy przyłączeniowej i zabezpieczenia przed poparzeniem
6 Miejsce podłączenia panelu obstugowego
7 Wskaźnik diagnostyczny

Uchwyt osłony urządzenia

OSTRZEŻENIE - porażenie prądem elektrycznym Aby istniała możliwość sprawdzenia urządzenia, do urządzenia musi być doprowadzone napięcie zasilania.

Wskazówka Sprawdzanie urządzenia wskaźnikiem diagnostycznym musi być wykonywane przy płynącej wodzie.

Możliwe wskazania wskaźnika diagnostycznego (LED)

Czerwony świeci się w razie usterek

łty świeci się w trybie grzania / miga po osiągnięciu granicy wartości mocy

Zielony miga: urządzenie podłączone do sieci

Wskaźnik diagno-styczny (tryb po-boru)	Usterka	Przyczyna	Usuwanie
Nie świeci się żadna dioda LED	Urządzenie nie grzeje	Brak co najmniej jednej lub kilku faz napięcia sie-ciowego	Skontrolować bezpieczniki w instalacji domowej
Uszkodzona elektronika Wymienić podzespół funkcyjny
Zielony miga, żółty wyłączony, czerwony wyłączony	Brak CWU	Przepływ włączeniowy urządzenia nie jest osiągany, osady kamienia na głowicy natryskowej / regulatorze strumienia	Usunąć kamień lub wymienić głowicę natryskową /regulator strumienia
		Przepływ włączeniowy urządzenia nie jest osiągany,zanieczyszczenie sitka w zasilaniu zimną wodą	Czyszczenie sitka
		Kontrola przepływu niepodłączona Skontrolować i w razie potrzeby poprawić połączeniewtykowe
		Uszkodzenie lub zanieczyszczenie kontroli przepływu	Wymienić przepływomierz
Uszkodzona elektronika Wymienić podzespół funkcyjny

INSTALACJA

Usuwanie usterek

Wskaźnik diagno-styczny (tryb po-boru)	Usterka	Przyczyna	Usuwanie
Zielony miga, żółty włączony, czerwony wyłączony	Brak wskazania na wyświetlaczu	Poluzowany przewód łączący między elektroniką a panelem obsługowym	Skontrolować i w razie potrzeby poprawić połączenia wtykowe
		Uszkodzony przewód łączący między elektroniką a panelem obsługowym	Skontrolować i w razie potrzeby wymienić przewód łączący
		Uszkodzenie panelu obsługowego Wymiana panelu obsługowego
Uszkodzona elektronika Wymienić podzespół funkcyjny
Zielony miga, żółty włączony, czerwony wyłączony	Brak ciepłej wody, temperatu-ra na wyjściu nie odpowiada wartości zadanej	Uszkodzenie armatury	Wymienić armaturę
		Uszkodzony czujnik na wyjściu Wymienić czujnik na wyjściu
		System grzejny jest uszkodzony Wymienić podzespół funkcyjny
Uszkodzona elektronika Wymienić podzespół funkcyjny
Zielony miga, żółty miga, czerwony wyłą-czony	Brak ciepłej wody, temperatu-ra na wyjściu nie odpowiada wartości zadanej	Uszkodzenie zaworu regulacyjnego	Wymienić zawór regulacyjny
Zielony miga, żółty wyłączony, czerwony włączony	Brak CWU	Brak co najmniej jednej lub kilku faz napięcia sie-ciowego	Skontrolować bezpieczniki w instalacji domowej
Zadziałał system wykrywania pęcherzyków powie-		trza	Kontynuować pobór przez ponad 1 minutę

INSTALACJA

Usuwanie usterek

15.1 Wskazanie kodu błędu

Usterka urządzenia sygnalizowana jest migającym symbolem klucza płaskiego na wyświetlaczu.

▶ W celu wywołania wskazania kodu błędu nacisnąć przycisk „i” oraz przytrzymać go dłużej niż przez 5 sekund.

Wskaźnik diagnostyczny (tryb po-boru)	Wskazanie na wyświe-tlaczu	Usterka	Przyczyna	Usuwanie
Zielony miga, żółty wyłączony, czerwony włączony	Miga klucz płaski (wskaza-nie kodu błędu E1 i klucza płaskiego)	Brak CWU	Wyłącznik bezpieczeństwa przy „pierwszym uruchomieniu" nieaktywny	Uaktywnić wyłącznik bezpieczeństwa, wciskając mocno przycisk resetowania
			Wyłącznik bezpieczeństwa wyzwolony został przez ogranicznik temperatury bezpieczeństwa	Skontrolować ogranicznik temperatury bezpieczeństwa (połączenie wtykowe, przewód łączący), uaktywnić wyłącznik bezpieczeństwa
			Wyłącznik bezpieczeństwa wyzwalany jest ponownie po skontrolowaniu ogranicznika temperatury bezpieczeństwa, uszkodzenie ogranicznika temperatury bezpieczeństwa	Wymienić ogranicznik temperatury bezpieczeństwa, uaktywnić wyłącznik bezpieczeństwa i kontynuować pobór z maksymalną wartością zadaną >1 min
Wyłącznik bezpieczeństwa wyzwalany			jest ponownie, uszkodzenie elektroniki	Wymienić podzespot funkcyjny
Zielony miga, żółty wyłączony, czerwony włączony	Miga klucz płaski (wskaza-nie kodu błędu E2 i klucza płaskiego)	Brak CWU	Uszkodzenie elektroniki (przerwanie lub zwarcie obwodu czujnika na zasi-laniu)	Wymienić podzespot funkcyjny
Zielony miga, żółty wyłączony, czerwony włączony	Miga klucz płaski (wskaza-nie kodu błędu E3 i klucza płaskiego)	Brak CWU	Zwarcie w czujniku na wyjściu	Skontrolować i w razie potrzeby wy-mienić czujnik na wyjściu

INSTALACJA

Konserwacja

16. Konserwacja

OSTRZEŻENIE - porażenie prądem elektrycznym Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie na wszystkich biegunach od sieci. Urządzenie zawiera kondensatory, które rozładowują się po odłączeniu od sieci elektrycznej. Napięcie rozładow- wania kondensatora może wynosić chwilowo > 60 V DC.

Opróżnianie urządzenia z wody

Urządzenie można opróżnić do celów konserwacyjnych.

OSTRZEŻENIE - poparzenie Podczas opróżniania z urządzenia może wypływać gorąca woda.

Zamknąć 3-drożny kulowy zawór odcinający lub zawór odcinający w rurce zasilającej zimną wodą.
▶ Otworzyć wszystkie armatury.
▶ Odkręcić przyłącza rurowe od urządzenia.
Zdemontowane urządzenie przechowywać w miejscu zabezpieczonym przed mrozem, ponieważ resztki wody pozostałe w urządzeniu mogą doprowadzić do jego zamarznięcia i uszkodzenia.

Czyszczenie sitka

W razie zabrudzenia oczyścić sitko w śrubowym przyłączu zimnej wody. Przed wymontowaniem, czyszczeniem sitka i ponownym jego zamontowaniem zamknąć 3-drożny kulowy zawór odcinający lub zawór odcinający w rurce zasilającej zimną wodą.

INSTALACJA

Dane techniczne

17. Dane techniczne

17.1 Wymiary i przyłącza

225 140 466 414 368 38 b02 30 35 100 C01c06 105≤20 35 116 D0000073253

DHE
b02	Przepust na przewody elektr. I Podtynkowy
c01	Zimna woda zasilanie	Gwint zewnętrzny	G 1/2 A
c06	Ciepła woda wyjście	Gwint zewnętrzny	G 1/2 A

Inne możliwości podłączenia

b03 330 20 b04 b02 30 b04 325 69 35 69 165 b04 b04 D0000053293

DHE
b02	Przepust na przewody elektr. I Podtynkowy
b03	Przepust na przewody elektr. II	Podtynkowy
b04	Przepust na przewody elektr. III	Montaż natynkowy

INSTALACJA

Dane techniczne

17.2 Schemat połączeń elektrycznych

3/PE \~ 380-415 V

2 1 L1 L2 L3 4 3 D000053424

1 Elektronika mocy ze zintegrowanym wyłącznikiem bezpieczeństwa
2 System grzejny z odkrytą grzałką
3 Ogranicznik temperatury bezpieczeństwa
4 Zacisk sieciowy

Przełączanie priorytetowe za pomocą LR 1-A

1 Przewód sterujący do stycznika 2 urządzenia (np. elektryczny piec akumulacyjny)
2 Zestyk sterujący otwiera się po włączeniu przepływowego ogrzewacza wody.

INSTALACJA

Dane techniczne

17.3 Wydajność CWU

Wydajność ciepłej wody zależy od doprowadzonego napięcia zasilania, mocy przyłączeniowej urządzenia i temperatury na zasilaniu zimną wodą. Napięcie znamionowe oraz moc znamionową należy odczytać z tabliczki znamionowej.

Moc przyłączeniowa w kw 38 °C, wydajność CWU w L/min.

Napięcie znamionowe Temperatura zimnej wody na zasi- łaniu

380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C

Moc przyłączeniowa w kW 50 °C, wydajność CWU w L/min.

Napięcie znamionowe Temperatura zimnej wody na zasi- laniu

380 V 400 V 415 V 5 °C 10 °C 15 °C 20 °C

17.4 Zakres pracy / tabela przeliczeniowa

Właściwa oporność elektryczna i właściwa przewodność elektryczna

Wartość znamionowa przy 15 °C			20 °C			25 °C
Opor- ność ≥	Przewodność ≤		Opor- ność ≥	Przewodność ≤		Opor- ność ≥	Przewodność ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
900	111	1111	800	125	1250	735	136	1361

17.5 Straty ciśnienia

Armatury

Strata ciśnienia w armaturze, przy strumieniu przepływu 10 L/min
Jednouchwytowa armatura mieszająca, ok.	MPa	0,04 - 0,08
Armatura termostatyczna, ok.	MPa	0,03 - 0,05
Głowica natryskowa, ok.	MPa	0,03 - 0,15

Wymiarowanie sieci rurociągów

Do zaprojektowania sieci rurociągów zaleca się uwzględnienie dla urządzenia straty ciśnienia wynoszącej 0,1 MPa.

17.6 Warunki awaryjne

W razie usterki w instalacji mogą chwilowo występować obciążenia maks. 80 °C przy ciśnieniu 1,0 MPa.

INSTALACJA

Dane techniczne

17.7 Dane dotyczące zużycia energii

Karta danych produktu: Konwencjonalne ogrzewacze wody użytkowej w rozumieniu rozporządzenia (UE) nr 812/2013 i 814/2013

DHE 18/21/24 DHE 27
202656 202657
Producent STIEBEL ELTRON		STIEBEL ELTRON
Profil poboru CWU		S	S
Klasa efektywności energetycznej		A	A
Sprawność energetyczna	%	39	39
Roczne zużycie energii elektrycznej	kWh	476	475
Fabryczna nastawa temperatury	°C	60	60
Poziom mocy akustycznej	dB(A)	15	15
Szczególne uwagi dotyczące pomiaru efektywności		Zmierzone na stopniu ECO z największym przepływem, przy maksymalnej mocy i maksymalnej wartości zadanej.	Zmierzone na stopniu ECO z największym przepływem przy maksymalnej wartości zadanej
Dzienne zużycie energii elektrycznej	kWh	2,184	2,177

INSTALACJA

Dane techniczne

17.8 Tabela danych

DHE 18/21/24 DHE 27
202656 202657
Dane elektryczne
Napięcie znamionowe	V	380	400	415	380	400
Moc znamionowa	kW	16,2/19/21,7	18/21/24	19,4/22,6/25,8	24,4	27
Prąd znamionowy	A	27,6/29,5/33,3	29/31/35	30,1/32,2/36,3	37,1	39
Zabezpieczenie	A	32/32/35	32/32/35	32/32/40	40	40
Częstotliwość	Hz	50/60	50/60	50/-	50/-	50/-
Fazy				3/PE		3/PE
Oporność właściwa 15 ≥	cm			900		900
Przewodność właściwa 15 ≤	S/cm			1111		1111
Maks. impedancja sieci przy 50 Hz		0,248	0,236	0,227	0,221	0,210
Przyłącza
Przyłącze wody				G 1/2 A		G 1/2 A
Granice stosowania
Maks. dopuszczalne ciśnienie	MPa			1		1
Maks. temperatura na zasilaniu do podgrzewania	^			55		55
Parametry
Maks. temperatura na zasilaniu (np. dezynfekcja termiczna)	^			70		70
Wł.	l/min			>2,5		>2,5
Strumień przepływu przy 28 K	l/min		9,2/10,7/12,3 przy 400 V		13,8 przy 400 V
Strumień przepływu przy 50 K	l/min		5,2/6,0/6,9 przy 400 V		7,7 przy 400 V
Strata ciśnienia dla przepływu przy 50 K (bez ogranicznika przepływu)	MPa			0,06/0,08/0,1		0,13
Dane hydrauliczne
Pojemność znamionowa	I			0,4		0,4

INSTALACJA

Dane techniczne

DHE 18/21/24 DHE 27
Wykonania
Moc przyłączeniowa wybieralna X -
Regulacja temperatury °C Off, 20-60 Off, 20-60
Klasa ochrony		1	1
Blok izolacyjny		Tworzywo sztuczne	Tworzywo sztuczne
Wytwornica ciepła systemu grzejnego		Z odkrytą grzałką	Z odkrytą grzałką
Pokrywa i ścianka tylna		Tworzywo sztuczne	Tworzywo sztuczne
Kolor		biały	biały
Stopień ochrony (IP)		IP 25	IP 25
Wymiary
Wysokość	mm	466	466
Szerokość	mm	225	225
Głębokość	mm	116	116
Masy
Masa	kg	3,1	3,1

Wskazówka

Urządzenie jest zgodne z IEC 61000-3-12.

GWARANCJA | ŚRODOWISKO I RECYKLING

Gwarancja

Urządzeń zakupionych poza granicami Niemiec nie obejmują warunki gwarancji naszych niemieckich spółek. Ponadto w krajach, w których jedna z naszych spółek córek jest dystrybutorem naszych produktów, gwarancji może udzielić wyłącznie ta spółka. Taka gwarancja obowiązuje tylko wówczas, gdy spółka-córka sformułowała własne warunki gwarancji. W innych przypadkach gwarancja nie jest udzielana.

Nie udzielamy gwarancji na urządzenia zakupione w krajach, w których żadna z naszych spółek córek nie jest dystrybutorem naszych produktów. Ewentualne gwarancje udzielone przez importera zachowują ważność.

Ochrona środowiska i recycling

Pomóż chronić środowisko naturalne. Materiały po wykorzystaniu należy utylizować zgodnie z krajowymi przepisami.

ul. Działkowa 2 | 02-234 Warszawa

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.pl

Russia

STIEBEL ELTRON LLC RUSSIA
