HASZNÁLATI ÚTMUTATÓ PSH Classic STIEBEL ELTRON

KEZELÉS ÉS FELSZERELÉS

TUDNIVALÓK - Ezt a készüléket 8éves kort betöltött gyermekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem ismerő személyek csak megfelelő felügyelet mel- lett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. Gyermekek nem játszhatnak a készülékkel. Gyermekek tisztí- tást és felhasználói karbantartást felügyelet nél- kül nem végezhetnek. - A készüléket csak fixen szabad az elektromos hálózatba bekötni. A készüléket legalább 3mm pólustávolságú megszakítóval minden pólusnál le kell tudni választani a hálózatról. - A készüléket a „Felszerelés/Előkészületek“ c. feje- zetben leírtak szerint szerelje fel. - Ügyeljen a megengedett maximális nyomásra (lásd a „Felszerelés/ Műszaki adatok/ Adattábla“ c. fejezetet). - A készülék nyomás alatt áll. Felfűtés alatt a tágu- lási víz csepeg a biztonsági szelepből. - Rendszeresen működtesse a biztonsági sze- lepet; így elkerülhető a szelep pl. vízkő miatti megszorulása. - Ürítse le a készüléket, a „Felszerelés/ Karbantar- tás/ A készülék leürítése“ c. fejezet szerint. - Szereljen be egy típusvizsgálatnak alávetett biz- tonsági szelepet a hideg víz bekötővezetékébe. Ennek során vegye figyelembe, hogy a hálózati víznyomástól függően adott esetben szükség lehet további nyomáscsökkentő szelepre. - A lefolyócsövet úgy kell méretezni, hogy teljesen nyitott biztonsági szelep esetén a víz akadálytala- nul elfolyhasson. - A biztonsági szelep lefúvató vezetékét lefelé, ál- landó dőlésszögben, fagymentes helyiségben kell felszerelni. - A biztonsági szelep kifúvónyílásának a légkör felé nyitottnak kell maradnia.

1. Általános tudnivalók 87

1.1 Biztonsági tudnivalók 87

1.2 A dokumentumban használt egyéb jelölések 87

1.3 Mértékegységek 87

2.1 Rendeltetésszerű használat 87

2.2 Általános biztonsági tudnivalók 88

2.3 Vizsgálati jelölés 88

3. A készülék ismertetése 88

4.1 Szabadság és távollét 88

5. Tisztítás, ápolás és karbantartás 89

7.1 Általános biztonsági tudnivalók 89

7.2 Előírások, szabványok és rendelkezések 89

8. A készülék ismertetése 89

8.1 Szállítási terjedelem 89

9.1 A felszerelés helye 89

9.2 Szerelje fel a fali felfüggesztő elemeket 90

9.3 Készítse elő a hálózati tápkábelt 90

10.2 Elektromos csatlakoztatás 90

10.3 A hőmérséklet-kijelző felszerelése 91

11. Üzembe helyezés 91

11.1 Első üzembe helyezés 91

11.2 Ismételt üzembe helyezés 91

12. Üzemen kívül helyezés 91

13. Üzemzavar-elhárítás 91

14.1 A biztonsági szelep ellenőrzése 92

14.2 A készülék leürítése 92

14.3 A védőanód ellenőrzése/cseréje 92

14.4 Vízkőmentesítés 92

14.5 Korrózióvédelmi ellenállás 92

14.6 A szabályzó-határoló kombináció cseréje 92

15. Műszaki adatok 93

15.1 Méretek és csatlakozók 93

15.2 Elektromos kapcsolási rajz 94

15.3 Felmelegítési grafikonok 94

15.5 Energiafogyasztási adatok 94

15.6 Adattáblázat 95

GARANCIA | KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

1. Általános tudnivalók

A „Különleges tudnivalók“, valamint a „Kezelés“ c. fejezet a fel-használóknak és a szakembereknek szól.A „Felszerelés“ c. fejezet a szakemberek részére készült. TudnivalóHasználat előtt figyelmesen olvassa el ezt az útmutatót, és őrizze meg azt.Ha a készüléket továbbadja, akkor az útmutatót is adja át a következő felhasználónak.1.1 Biztonsági tudnivalók1.1.1 A biztonsági tudnivalók felépítése

JELZŐSZÓ A veszély jellegeItt a biztonsági tudnivalók figyelmen kívül hagyásából adódó esetleges következmények találhatók.f Itt a veszély elhárításához szükséges intézkedések találhatók.1.1.2 Szimbólumok, a veszély jellege

Égési sérülés(Égési sérülés, forrázás) 1.1.3 Jelzőszavak VESZÉLY Olyan tudnivalók, amelyek figyelmen kívül hagyása sérü- léshez vagy halálhoz vezet. FIGYELMEZTETÉS Olyan tudnivalók, amelyek figyelmen kívül hagyása sérü- léshez vagy halálhoz vezethet. VIGYÁZAT Olyan tudnivalók, amelyek figyelmen kívül hagyása köze- pesen súlyos vagy könnyű sérülésekhez vezethet.1.2 A dokumentumban használt egyéb jelölések TudnivalóAz általános tudnivalókat a mellettük lévő szimbólumok jelölik.f Gondosan olvassa el ezt a fejezetet.

Anyagi kár(a készülék sérülése, közvetett kár, környezeti kár)

A készülék ártalmatlanítása f Ez a szimbólum teendőkre utal. A szükséges műveleteket lé-pésről lépésre ismertetjük.1.3 Mértékegységek TudnivalóEgyéb utasítás híján a méretek mm-ben értendők.

2.1 Rendeltetésszerű használatEz a készülék ivóvíz felmelegítésére szolgál és egy vagy több víz-vételi helyet is képes ellátni.A készülék háztartási környezetben történő használatra készült. A készülék betanítás nélkül is biztonságosan használható. A ké-szülék nem háztartási - pl. kisipari - környezetben is használható, amennyiben a felhasználás módja azonos.Más jellegű vagy ettől eltérő felhasználás nem minősül rendelte-tésszerűnek. Nem rendeltetésszerű használatnak minősül a készü-lék alkalmazása víztől eltérő folyadékokkal vagy vegyi anyagokkal elegyített vízzel (pl. só).A rendeltetésszerű használatba a jelen útmutatóban, valamint a használt tartozékok útmutatóiban foglaltak betartása is beleér-tendő.

88 | PSH Classic www.stiebel-eltron.com

2.2 Általános biztonsági tudnivalók

FIGYELMEZTETÉS Égési sérülésA csaptelep és a biztonsági szelep üzem közben 60°C-nál magasabb hőmérsékletre is felmelegedhet.43°C-nál magasabb kifolyási hőmérséklet esetén fennáll a leforrázás veszélye.

FIGYELMEZTETÉS SérülésA készüléket 8éves kort betöltött gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékossággal élők, nem hozzáértő és a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a készülék biz-tonságos használatával kapcsolatos alapvető utasítások és a járulékos veszélyek ismeretében használhatják. Gyermekek nem játszhatnak a készülékkel. Gyermekek tisztítást és felhasználói karbantartást felügyelet nélkül nem végezhetnek.

Anyagi kárAz üzemeltetőnek gondoskodnia kell a vízvezetékek és a biztonsági szelepek fagyvédelméről. TudnivalóA készülék nyomás alatt áll. Felfűtés alatt a tágulási víz csepeg a biztonsági szelepből.f Ha a felmelegítés után továbbra is csepeg a víz, akkor hívjon szakembert.

2.3 Vizsgálati jelölés

Lásd a készülék típustábláját.

3. A készülék ismertetése

A zárt (nyomásálló) készülék ivóvíz elektromos felmelegítésére szolgál. A hőmérsékletet a hőmérséklet-beállító gombbal lehet be- állítani. Az áramellátástól függően a kívánt hőmérséklet eléréséig a felmelegítés automatikusan történik. Az aktuális melegvíz-hő-mérséklet a hőmérséklet-kijelzőről olvasható le.Az acél belső tartály speciális„Co Pro“ direkt zománcozással van bevonva és védőanóddal van felszerelve. Az anód védi a belső tartályt a korróziótól.FagyvédelemAmennyiben az áramellátás biztosított, úgy a készülék „*“ hő-mérséklet-beállítás mellett is védve van a fagy ellen. A készülék időben bekapcsol és felmelegíti a vizet. A készülék nem biztosítja a vízcsövek és a biztonsági szelep fagyvédelmét.

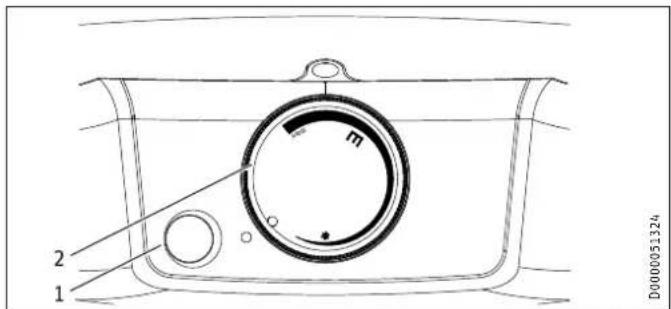

TudnivalóA hőmérséklet-beállító gombot csakis szakember veheti le a készülékről.A hőmérséklet fokozatmentesen állítható.D0000051324211 Működésjelző lámpa2 Hőmérséklet-beállító gomb* FagyvédelemE javasolt energiatakarékos beállítás, alacsony vízkőképző-dés, 60°Cmax maximális hőmérséklet, 70°CA rendszer jellegéből adódóan a hőmérséklet eltérhet a beállított értéktől.Működésjelző lámpaA víz felmelegítése közben a működésjelző lámpa világít.Hőmérséklet-kijelző1 3 D00000584601 Mutatóállás kb. 30°C esetén2 Mutatóállás kb. 50°C esetén3 Mutatóállás kb. 70°C eseténA tartály aktuális hőmérsékletének mérése a hőmérséklet-kijel-ző magasságában történik (lásd a „Műszaki adatok/ Méretek és csatlakozók“ c. fejezetben).

4.1 Szabadság és távollét

f Ha több napig nem fogja használni a készüléket, akkor állít-sa a hőmérséklet-beállító gombot egy, a fagyvédelmi és az energiatakarékossági helyzet közötti állásba.f Ha a készüléket tartósan nem használja, akkor energiataka-rékossági okokból állítsa azt fagyvédelmi állásba. Ha nem áll fenn fagyveszély, akkor a készüléket akár az elektromos hálózatról is leválaszthatja.f Első használat előtt higiéniai okokból melegítse fel a készülé-ket 60°C fölé.

5. Tisztítás, ápolás és karbantartás

f A készülék elektromos biztonsági rendszerét és a biztonsági szelep működését rendszeresen ellenőriztesse szakemberrel. f A védőanódot az üzembe helyezéstől számítva egy év el- teltével ellenőriztesse szakemberrel. A szakember ezután meghatározza, hogy mennyi idő múlva kell a legközelebbi ellenőrzésre sort keríteni. f Súroló vagy oldó hatású tisztítószerek használata tilos! A ké- szülék ápolása és tisztítása nedves ruhával végezhető. Vízkőlerakódás f Magas hőmérsékleten majdnem minden vízből vízkő válik ki, amely a készülékben lerakódva befolyásolja annak mű- ködését és élettartamát. Ezért időről időre el kell végezni a fűtőbetét vízkőmentesítését. A helyi vízminőséget jól ismerő szakember meg tudja mondani a következő karbantartás időpontját. f Rendszeresen ellenőrizze a csaptelepeket. A csaptelep kifo- lyócsövén lerakódott vízkő kereskedelmi forgalomban kapha- tó vízkőoldóval eltávolítható. f Rendszeresen működtesse a biztonsági szelepet; így elkerül- hető a szelep pl. vízkő miatti megszorulása.

Probléma Ok ElhárításA víz nem melegszik fel és a működésjelző lámpa nem világít.Nincs tápfeszültség. Ellenőrizze a biztosítéko-kat az épület elektromos rendszerében.A víz nem melegszik fel eléggé és a működésjelző lámpa világít.A hőmérséklet túl ala-csony értékre van be-állítva.Állítsa magasabbra a hőmérsékletet.

Nagyobb vízelvétel után a készülék továbbra is melegíti a vizet.Várja meg, amíg a műkö-désjelző lámpa kialszik. Kevés a kifolyó vízmeny-nyiség. A csaptelepben lévő ví-zsugár-szabályozó vagy a zuhanyfej elvízkövesedett vagy bepiszkolódott.Tisztítsa meg és / vagy vízkőmentesítse a ví-zsugár-szabályzót és a zuhanyfejet. Ha az okokat nem tudja elhárítani, akkor hívjon szakembert. A jobb és gyorsabb segítség érdekében közölje vele a típustáblán látható számokat is (000000 und 0000-000000): E-NO.: 000000F-NO.: 0000-000000D0000051325

A készülék felszerelését, üzembe helyezését, illetve karbantartását és javítását csak szakember végezheti.

7.1 Általános biztonsági tudnivalók

A kifogástalan működést és az üzembiztonságot csak abban az esetben garantáljuk, ha a készülékhez az ajánlott tartozékokat és pótalkatrészeket használják.

7.2 Előírások, szabványok és rendelkezések

Tudnivaló Tartson be minden nemzeti és helyi előírást, illetve ren- deletet.

8. A készülék ismertetése

8.1 Szállítási terjedelem

A készülékkel szállított tartozékok: - Biztonsági szelep - Hőmérséklet-kijelző - Vezeték rögzítő 2csavarral

9.1 A felszerelés helye

A készüléket zárt felületen történő fix fali felszerelésre terveztük. Ügyelni kell arra, hogy a fal kellően teherbíró legyen. A tágulási víz elvezetéséhez használjon a készülék közelében al- kalmas lefolyót. A készülékeket függőleges helyzetben, fagymentes helyiségben és a vízvételi hely közelében kell felszerelni. A készülék nem szerelhető sarokba, mivel a fali rögzítésre szolgáló csavaroknak oldalirányból hozzáférhetőnek kell lenniük.

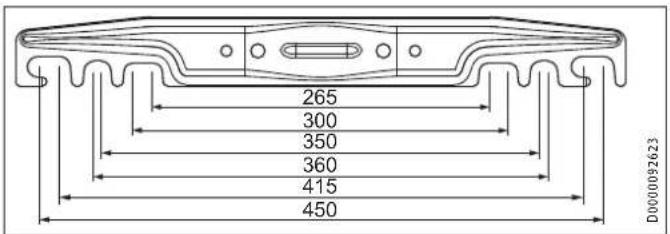

9.2 Szerelje fel a fali felfüggesztő elemeket

Tudnivaló Ügyeljen arra, hogy a hőmérséklet-beállító gomb elölről hozzáférhető legyen. A készülékre rögzített fali akasztólécet hosszanti akasztólyukakkal láttuk el, amelyekkel a legtöbb esetben jól fel lehet erősíteni a készüléket a korábbi készülék meglévő felfüggesztőcsavarjaira. f Egyéb esetben jelölje be a falon a furatok méreteit (lásd a „Műszaki adatok/ Méretek és csatlakozók“ c. fejezetben). f Szükség esetén fúrja ki a lyukakat és rögzítse a fali akasztó- lécet csavarral és tiplivel. A rögzítési anyagokat a fal szilárd- ságának megfelelően kell megválasztani. f Akassza a készüléket a fali akasztólécnél fogva a csavarokra vagy csapokra. Vegye figyelembe a készülék üres súlyát (lásd a „Műszaki adatok/ Adattábla“ c. fejezetben)’ szükség esetén a felszerelést két személy végezze. f Igazítsa ki a készüléket úgy, hogy az merőlegesen álljon.

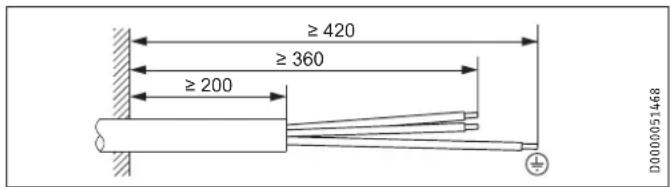

9.3 Készítse elő a hálózati tápkábelt

Anyagi kár Minden vízbekötési és szerelési munkát az előírásoknak megfelelően kell végezni. A készüléket csak zárt-rendszerű csaptelepekkel szabad üzemel- tetni. f A készülék csatlakoztatása előtt alaposan mossa át a hideg- víz-vezetéket, hogy a tartályba vagy a biztonsági szelepbe ne kerüljön semmilyen szennyeződés. f Csatlakoztassa a hidraulikus csatlakozókat lapos tömítéssel.

10.1.1 Engedélyezett anyagok

Anyagi kár Műanyag csőrendszerek alkalmazása esetén vegye fi- gyelembe a gyártói utasításokat és a „Műszaki adatok/ Üzemzavarok“ c. fejezetben leírtakat. Hidegvíz vezeték Anyagként tüzihorganyzott acél, rozsdamentes acél, réz és műanyag engedélyezett. Melegvíz vezeték Anyagként rozsdamentes acél, réz és műanyag engedélyezett.

10.1.2 A biztonsági szelep felszerelése

Tudnivaló Ha a víznyomás 0,6MPa-nál nagyobb, akkor a hidegvíz bekötővezetékébe nyomáscsökkentőt kell építeni. A maximálisan megengedett nyomást nem szabad túllépni (lásd a „Műszaki adatok/ Adattábla“ c. fejezetet). f Szereljen be egy típusvizsgálatnak alávetett biztonsági szele- pet a hideg víz bekötővezetékébe. Ennek során vegye figye- lembe, hogy a hálózati víznyomástól függően adott esetben szükség lehet további nyomáscsökkentő szelepre. f A lefolyócsövet úgy kell méretezni, hogy teljesen nyitott biz- tonsági szelep esetén a víz akadálytalanul elfolyhasson. f A biztonsági szelep lefúvató vezetékét lefelé, állandó dő- lésszögben, fagymentes helyiségben kell felszerelni. f A biztonsági szelep kifúvónyílásának a légkör felé nyitottnak kell maradnia. Ne szereljen elzárócsapot a készülék és a biztonsági szelep közé.

10.2 Elektromos csatlakoztatás

FIGYELMEZTETÉS Áramütés Minden elektromos bekötési és szerelési munkát a vo- natkozó előírásoknak megfelelően kell végezni. Bármely munkavégzés esetén a készülék minden elekt- romos pólusát le kell választani a villamos hálózatról! FIGYELMEZTETÉS Áramütés A készüléket csak fixen szabad az elektromos hálózat- ba bekötni. A készüléket legalább 3mm pólustávolságú megszakítóval minden pólusnál le kell tudni választani a hálózatról. FIGYELMEZTETÉS Áramütés Ügyeljen arra, hogy a készülék mindenképp össze legyen kötve a védőföldeléssel! Anyagi kár Szereljen fel áram-védőkapcsolót (ÁVK).

Anyagi kár Vegye figyelembe a típustábla adatait. A rendelkezésre álló tápfeszültségnek meg kell egyeznie a hálózati fe- szültséggel. f Csavarja ki a 2csavart az alsó sapkából. f Vegye le a ház alsó burkolatát. Ennek során ügyeljen a hő- mérséklet-szabályozó és a működésjelző lámpa csatlakozóká- belére, amelyek az alsó sapkán vannak csatlakoztatva.

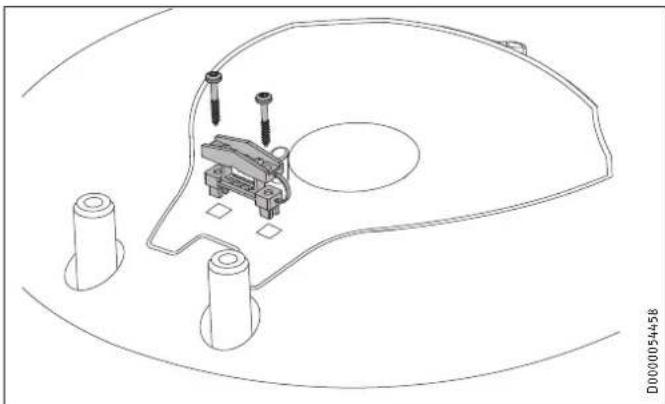

MAGYAR www.stiebel-eltron.com PSH Classic | 91 D0000054458 f Szerelje fel a mellékelt vezeték rögzítőt. f Vezessen be egy hálózati tápkábelt. f Csatlakoztassa a hálózati tápkábelt a készülék belsejében, és biztosítsa azt 2csavarral. f Erősítse fel az alsó sapkát a 2csavarral. f Dugja vissza a hőmérséklet-beállító gombot.

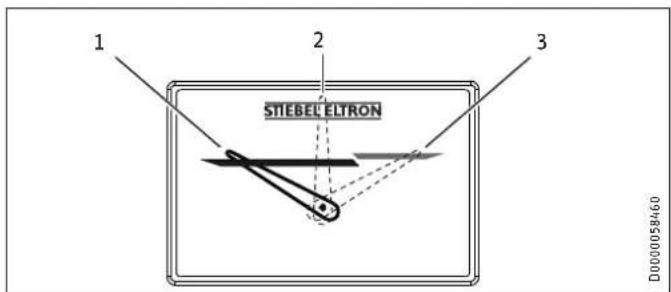

10.3 A hőmérséklet-kijelző felszerelése

f Nyomja be a hőmérséklet-kijelzőt a nyílásba, annyira, hogy az a bekattanjon a helyére.

11.1 Első üzembe helyezés

Tudnivaló Mielőtt a készüléket áram alá helyezné, töltse fel azt víz- zel. Ha a készüléket üres állapotban helyezi áram alá, akkor a biztonsági hőmérséklet-korlátozó kikapcsolja a készüléket. f Nyissa meg a hideg víz beömlővezetékének zárószelepét. f Nyisson meg egy vízvételi helyet, addig, amíg a készülék meg nem telik és a levegő teljesen nem távozik a vízhálózatból. f Állítsa be az átfolyó mennyiséget. Ennek során ügyeljen a maximálisan megengedett átfolyó mennyiségre teljesen nyi- tott csaptelep esetén (lásd a „Műszaki adatok/ Adattábla“ c. fejezetet). f Állítsa a hőmérséklet beállító gombot a maximális hőmérsékletre. f Kapcsolja be a hálózati feszültséget. f Ellenőrizze a készülék működését. Eközben figyelje a hőmér- séklet-szabályzó lekapcsolását. f Ellenőrizze a biztonsági szelep működőképességét.

11.1.1 A készülék átadása

f Magyarázza el a felhasználónak a készülék és a biztonsági szelep működését, és mutassa be neki annak használatát. f Figyelmeztesse a felhasználót a lehetséges veszélyekre, külö- nösen a leforrázás veszélyére. f Adja át ezt az útmutatót.

11.2 Ismételt üzembe helyezés

Lásd az „Első üzembe helyezés“ c. fejezetet.

12. Üzemen kívül helyezés

f Válassza le a készüléket a hálózatról a biztosítékkal. f Ürítse le a készüléket. Lásd a „Karbantartás/ A készülék le- ürítése“ c. fejezetet.

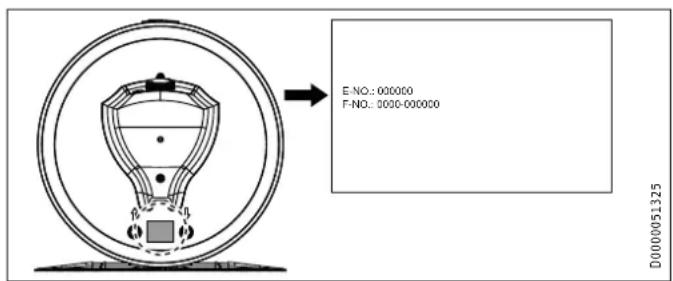

13. Üzemzavar-elhárítás

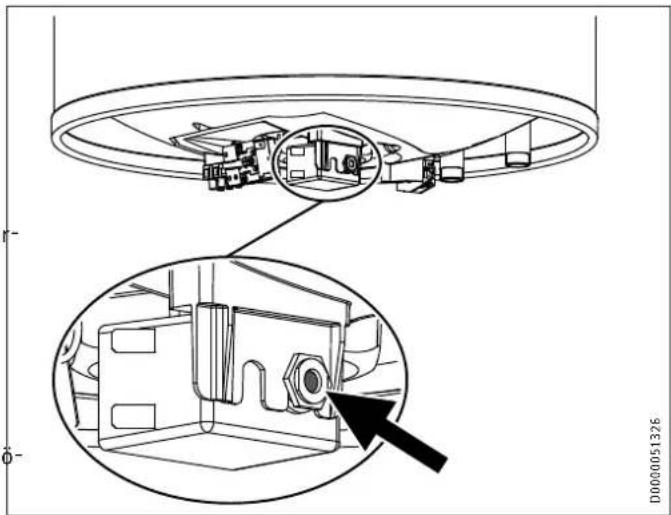

Tudnivaló -15°C alatti hőmérsékleten a biztonsági hőmérséklet-kor- látozó működésbe léphet. A készülék már tároláskor vagy szállításkor is ki lehet téve ilyen hőmérséklet hatásának. Ok Elhárítás A víz nem melegszik fel és a működésjelző lámpa nem világít. A biztonsági hőmérsék- let-korlátozó működésbe lépett, mert a szabályozó meghibásodott. Szüntesse meg a hiba okát. Cserélje ki a szabá- lyozót.

Működésbe lépett a biz- tonsági hőmérséklet-kor- látozó, mert a hőmérsék- let -15°C alá süllyedt. Nyomja meg a vissza- állító gombot (lásd az ábrán). A víz nem melegszik fel és a működésjelző lámpa világít. Meghibásodott a fűtőtest. Cserélje ki a fűtőtestet. A víz nem melegszik fel eléggé és a működésjelző lámpa világít. Meghibásodott a hőmér- séklet-szabályzó. Cserélje ki a hőmérsék- let-szabályozót. A felmelegítési idő na- gyon hosszú és a műkö- désjelző lámpa világít. Vízkő rakódott le a fűtő- testben. Vízkőmentesítse a fűtő- testet. A biztonsági szelep cse- peg a fűtés kikapcsolt állapotában. A szelepülés szennye- ződött. Tisztítsa meg a szele- pülést. Túl magas a víznyomás. Szereljen be nyomás- csökkentő szelepet. A biztonsági hőmérséklet-korlátozó visszaállító gombja D0000051326feLSzeReLÉS Karbantartás 92 | PSH Classic www.stiebel-eltron.com

FIGYELMEZTETÉS Áramütés Minden elektromos bekötési és szerelési munkát a vo- natkozó előírásoknak megfelelően kell végezni. Minden munka megkezdése előtt minden pólusnál vá- lassza le a készüléket a hálózatról. Ha a készüléket le kell üríteni, akkor vegye figyelembe az „A ké- szülék leürítése“ c. fejezetben leírtakat.

14.1 A biztonsági szelep ellenőrzése

f Rendszeresen ellenőrizze a biztonsági szelepet.

14.2 A készülék leürítése

FIGYELMEZTETÉS Égési sérülés Leürítéskor a készülékből forró víz léphet ki. Amennyiben a készüléket karbantartási munkához vagy a teljes rendszer fagyveszély elleni védelme céljából le kell üríteni, úgy a következők szerint járjon el: f Zárja el a hideg víz beömlővezetékének zárószelepét. f Nyissa ki a melegvíz-csapokat minden vízvételi helyen, és hagyja azokat nyitva addig, amíg a készülék le nem ürül. f A maradék vizet eressze ki a biztonsági szelepen keresztül.

14.3 A védőanód ellenőrzése/cseréje

f Ellenőrizze a védőanódot az üzembe helyezéstől számított egy év elteltével, szükség esetén pedig cserélje ki azt. f Ezután el kell dönteni, hogy a további ellenőrzéseket milyen időközönként kell elvégezni.

14.4 Vízkőmentesítés

f Távolítsa el a tartályból a lazább vízkőrétegeket. f Szükség esetén vízkőmentesítse a belső tartályt kereskedele- mi forgalomban kapható vízkőoldóval. f A karima vízkőmentesítését csak a leszerelés után végezze el. f A tartály felületét és a védőanódot nem szabad vízkőoldóval kezelni.

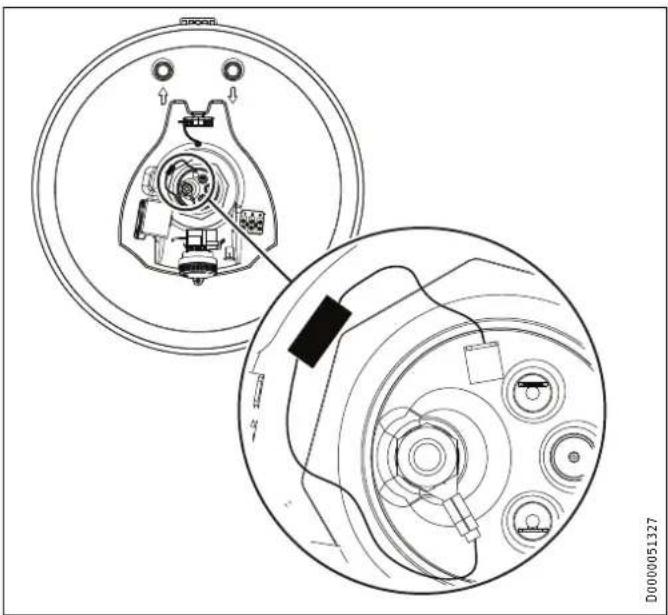

14.5 Korrózióvédelmi ellenállás

Győződjön meg arról, hogy a korrózióvédelmi ellenállás (560Ω) a karbantartás közben nem sérült meg, illetve nem távolították el azt. A csere után szabályosan szerelje vissza a korrózióvédelmi ellenállást. D0000051327

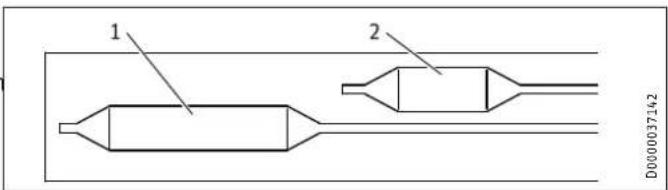

14.6 A szabályzó-határoló kombináció cseréje

1 Szabályzóérzékelő 2 Határolóérzékelő f Tolja be ütközésig a szabályzóérzékelőt és a határolóérzé- kelőt az érzékelőhüvelybe.

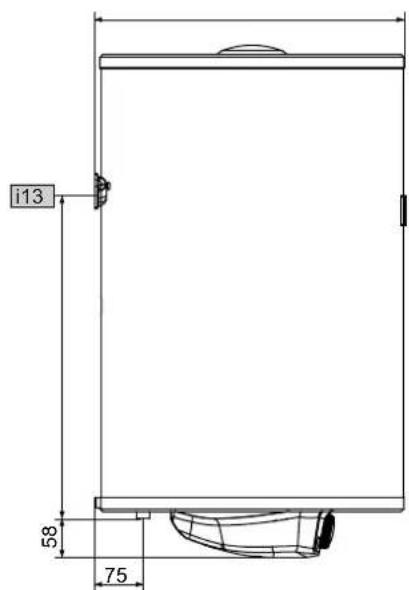

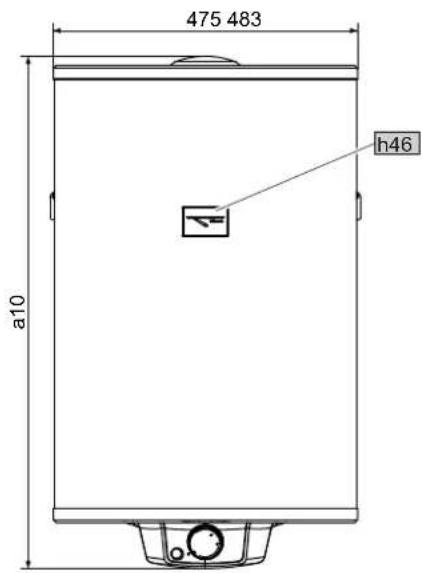

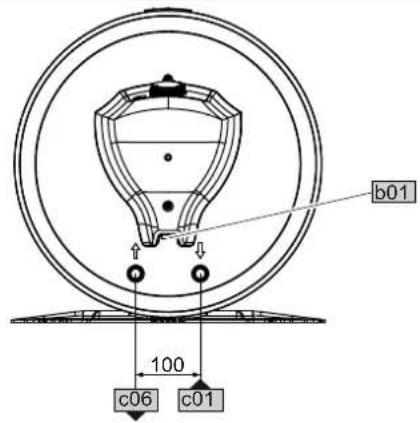

15.1 Méretek és csatlakozók

D0000051318 PSH 50 Classic PSH 80 Classic PSH 100 Classic PSH 120 Classic PSH 150 Classic PSH 200 Classic a10 Készülék Magasság mm 609 810 964 1117 1349 1704 b01 Elektr. vezetékek átvezetése c01 Hidegvíz-bevezetés Külső menet G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A c06 Melegvíz-kifolyás Külső menet G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A h46 Hőmérséklet-kijelző i13 Fali felfüggesztés Magasság mm 450 520 790 825 1060 1360 Fali felfüggesztés

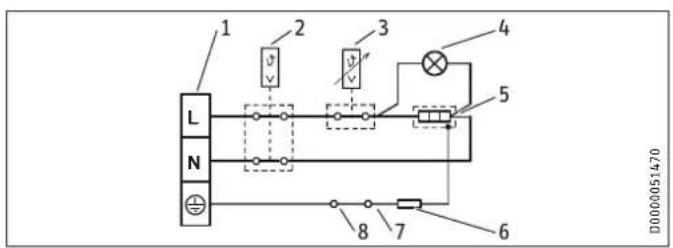

15.2 Elektromos kapcsolási rajz

D0000051470 1 Csatlakozókapocs 2 Biztonsági hőmérséklet-korlátozó 3 Hőmérséklet-szabályzó 4 Működésjelző lámpa 5 Fűtőtest 6 elektromos ellenállás (560ohm) 7 Anód 8 Tartály

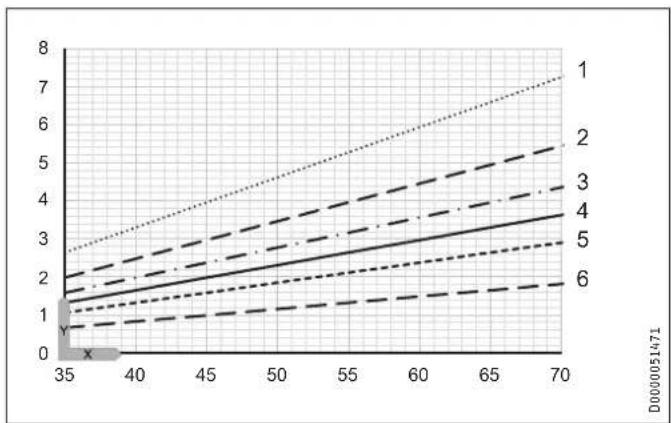

15.3 Felmelegítési grafikonok

A felmelegítési idő a tartály feltöltöttségétől, a hidegvíz hőmér- sékletétől és a fűtőteljesítménytől függ. Grafikon 15°C-os hidegvíz-hőmérséklet esetén:

D0000051471 X Beállított hőmérséklet [°C] Y Felmelegítési idő [h] 1 200l 2 150l 3 120l 4 100l 5 80l 6 50l

Üzemzavar esetén 95°C hőmérséklet és 0,6MPa nyomás léphet fel.

15.5 Energiafogyasztási adatok

Termékadatlap: Hagyományos vízmelegítő készülék a 814/2013/EU rendelet előírásai szerint PSH 50 Classic PSH 80 Classic PSH 100 Classic PSH 120 Classic PSH 150 Classic PSH 200 Classic

Gyártó STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON STIEBEL ELTRON Terhelési profil M M L L L XL Energiaosztály C C C C C C Energetikai hatásfok % 38 37 38 38 37 38 Éves villamosenergia felhasználás kWh 1353 1386 2694 2723 2766 4406 Gyárilag beállított hőmérséklet érték °C 60 60 60 60 60 60 Hangteljesítményszint dB(A) 15 15 15 15 15 15 Lehetőség a kizárólag alacsony felhasználási időszakban történő működ- tetésre - - - - - - Smart funkció - - - - - - Tárolótérfogat l 53 80 100 120 150 192 Kevertvíz-mennyiség, 40°C esetén l 82 125 168 219 270 347 Napi villamosenergia-fogyasztás kWh 6,253 6,448 12,452 12,620 12,876 20,363MAGYAR www.stiebel-eltron.com PSH Classic | 95

Hidraulikus adatok Névleges térfogat l 53 80 100 120 150 192 Kevertvíz-mennyiség, 40°C esetén l 82 125 168 219 270 347 Elektromos adatok Csatlakozási teljesítmény ~ 230 V kW 1,8 1,8 1,8 1,8 1,8 1,8 Névleges feszültség V 220-240 220-240 220-240 220-240 220-240 220-240 Villamos csatlakozás 1/N/PE 1/N/PE 1/N/PE 1/N/PE 1/N/PE 1/N/PE Frekvencia Hz 50/60 50/60 50/60 50/60 50/60 50/60 Egykörös üzemmód X X X X X X Felfűtési idő 15°C-ról 65°C-ra h 1,81 2,64 3,3 3,96 4,94 6,59 Hőmérsékletek, alkalmazási határértékek Hőmérséklet beállítási tartománya °C 7-70 7-70 7-70 7-70 7-70 7-70 Max. megengedett nyomás MPa 0,6 0,6 0,6 0,6 0,6 0,6 Legnagyobb megengedett hőmérséklet °C 95 95 95 95 95 95 Max. átfolyó mennyiség l/perc 23,5 23,5 23,5 23,5 23,5 23,5 Ivóvíz max./min. vezetőképessége μS/cm 100-1500 100-1500 100-1500 100-1500 100-1500 100-1500 Energetikai adatok Készenléti energiafelhasználás/24óra 65°C-on kWh 0,96 1,22 1,47 1,73 2,05 2,45 Energiaosztály C C C C C C Kivitel Zárt rendszerű X X X X X X Védettség (IP) IP24 IP24 IP24 IP24 IP24 IP24 Fagyvédelmi hőmérséklet °C 7 7 7 7 7 7 Szín fehér fehér fehér fehér fehér fehér Méretek Magasság mm 609 810 964 1117 1349 1704 Mélység mm 483 483 483 483 483 483 Átmérő mm 475 475 475 475 475 475 Súlyadatok Feltöltött tömeg kg 72 104 128 152 189 242 Üres tömeg kg 19 24 28 32 39 50
