HASZNÁLATI ÚTMUTATÓ SH 30 S STIEBEL ELTRON

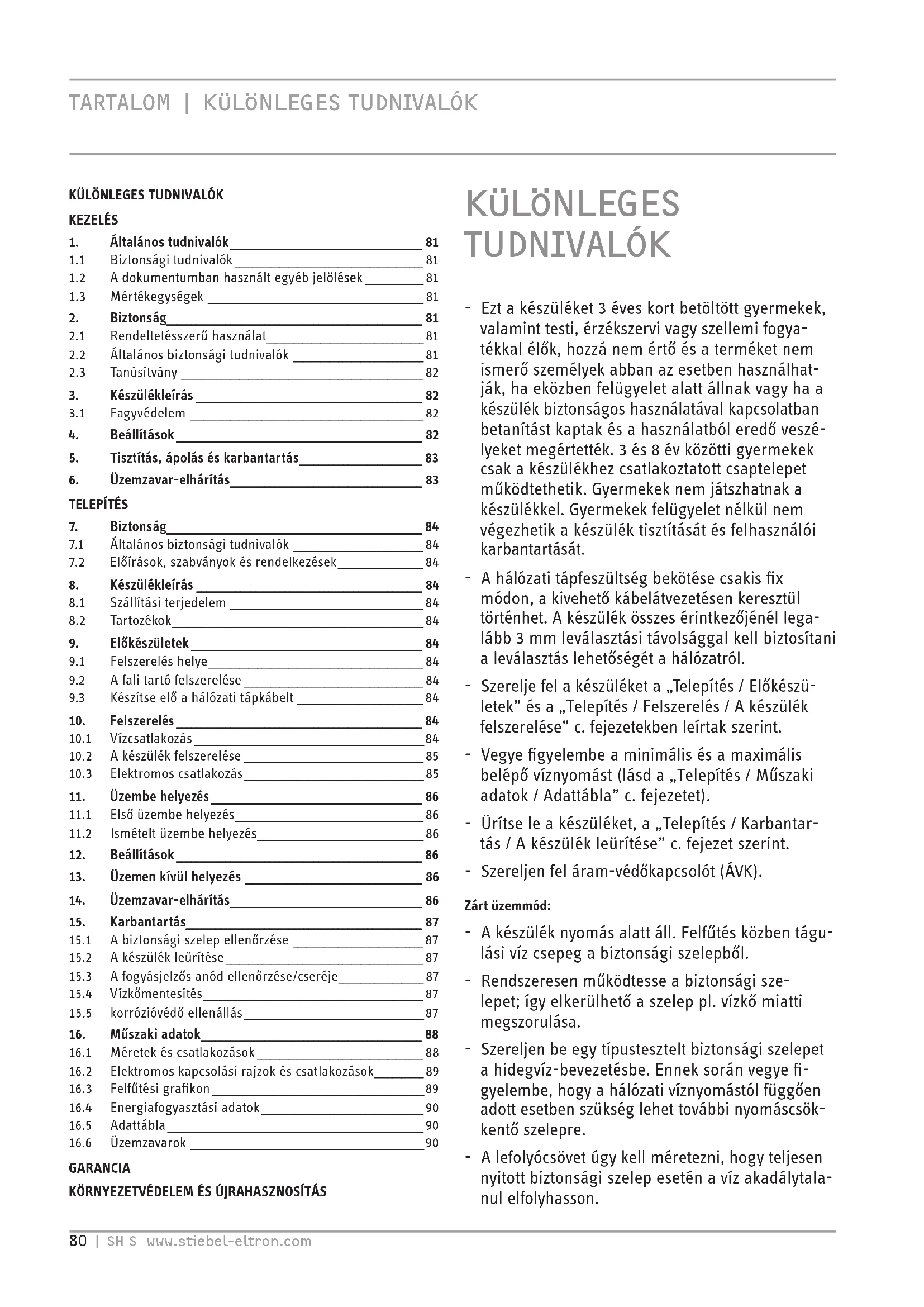

1. Altalanos tudnivalok 81
   1.1 Biztonsagi tudnivalok 81
   1.2 A dokumentumban hasznalt egyeb jelolések 81
   1.3 Mertékegységek 81
2. Biztonsag 81
   2.1 Rendeltetesszeru hasznalat 81
   2.2 Altalanosbiztonsagi tudnivalok 81
   2.3 Tanusitvany 82
3. Keszüllekleirás 82
   3.1 Fagyvedelem 82
4. Beallitasok 82
5. Tisztlatas, apolas es karbantartas 83
6. Üzemzavar-elháritas 83

TELEPITÉS

1. Biztonsag 84

7.1 AltalanosBiztonsagi tudnivalok 84

7.2 Elorasok, szabvanyok es rendelkezesek 84

1. Keszülkeleiras 84

8.1 Szalitasi terjedelem 84

8.2 Tartozekok 84

1. Elokeszuletek 84

9.1 Felszerelés helye 84

9.2 A fali tartó felszerelése 84

9.3 Keszitse el' a halozati tapkabelt 84

1. Felszerelés 84

10.1 Vizcsatlakozás 84

10.2 A keszülék felszerelése 85

10.3 Elektromos csatlakozas 85

1. Üzembe helyezés 86

11.1 Elso'üzembe helyezés 86

11.2 Ismételt üzembe helyezés 86

1. Beallitasok 86

2. Üzemen kivil helyezes 86

3. Üzemzavar-elháritas 86

4. Karbantartás 87

15.1 Abiztonsagi szelep ellenorzese 87

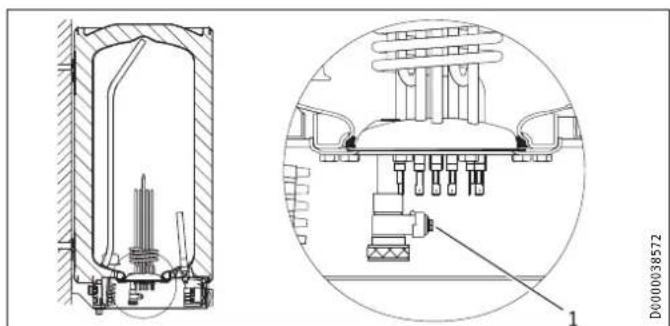

15.2 A keszülk leuritese 87

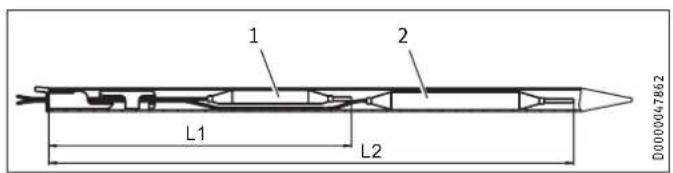

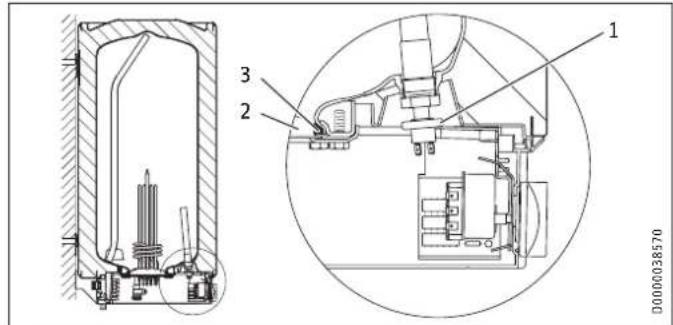

15.3 A fogyasjelzós anód Ellenórzése/cseréje 87

15.5 korrozióvedo ellenállas 87

1. Muzaki adatok 88

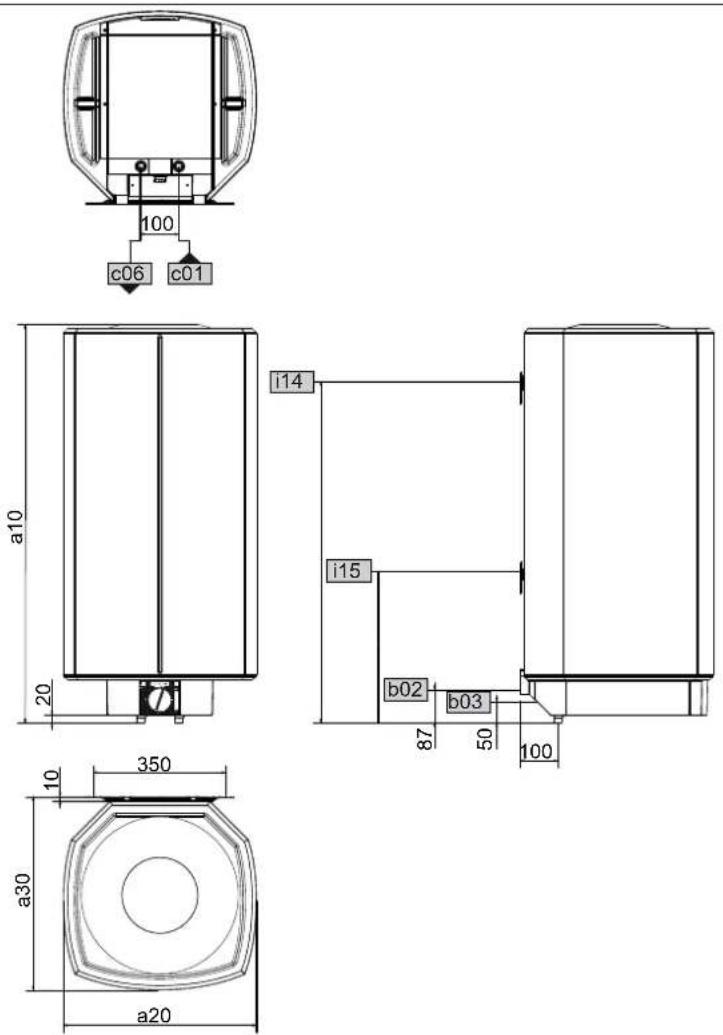

16.1 Mérétek éscsatlakozások 88

16.2 Elektromos kapcsolasi rajzok es csatlakozasok 89

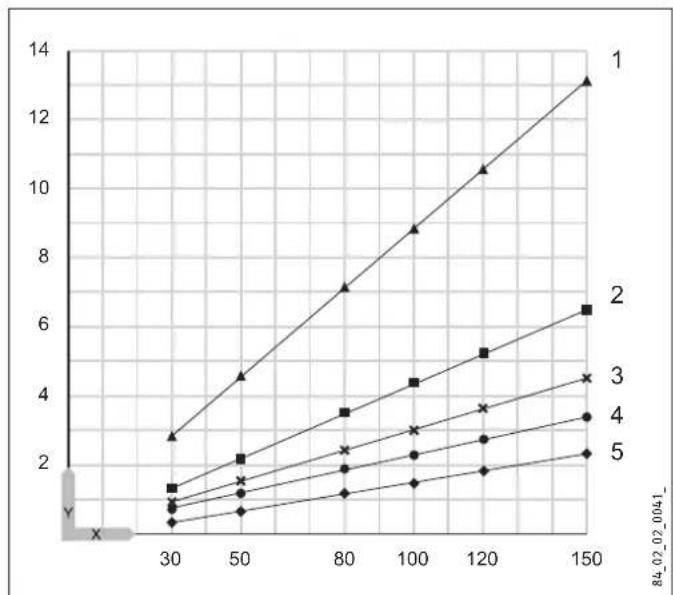

16.3 Felfutesi grafikon 89

16.4 Energiafogyasztasi adatok 90

16.5 Adattabla 90

16.6 Uzemzavarok 90

GARANCIA

KÖRNYEZETVEDELEM ES ÜJRAHASZNOSITAS

KÜLÖNLEGES

TUDNIVALOK

• Ezt a keszüléket 3 éves kort betöl'tt gyermekek, valamint testi, érzékszervi vagy szellemi fogyatakek alok, hozza nem erto es a termeket nem ismero szemelyek abban az esetben hasznalhatjak, ha eközben felügelet alatt allnak vagy ha a keszülékbiztonsagos hasznalatalaval kapcsolatban betanitast kaptak es a hasznalatbol erdo veselyeket megertettek. 3 es 8 ev kozotti gyermekecCsak a keszülékhez csatlakoztatott csaptelepet muködtethetik. Gyermekek nem jatszhatnak a keszülékkel. Gyermekek felügelet nélkul nem vegezhetik a keszülék tiszitatasat es felhasznaloi karbantartasat.
• A halózati tapfeszültseg bekötese csakis fix moledon, a kivehető kabelatvezetésen keresztül történhet. A keszülék összes érintkezőjénel legalabbb 3 mm levalasztási ravolsággal kellbiztositani a levalasztás lehetősegét a halózatról.
• Szerelje fel a keszüléket a „Telepités / Elókészületek" és a „Telepités / Felszerelés / A keszülék felszerelése" c. fejezetekben leirtak szerint.
• Vegye figyembe a minimalis es a maximalis belépó viznyomast (Iásd a „Telepités / Múszaki adatok / Adattábla" c. fejezetet).
• Ürütse le a készüléket, a „Telepités / Karbantartás / A készülék leürítés" c. fejezet szerint.
• Szereljen fel áram-vedókapcsolot (ÁVK).

Zárt uzemmod:

• A keszülek nyomás alatt áll. Felfutés kozben tagu-lasi viz csepeg aBiztonsági szelepból.
• Rendszeresen mücködtesse aBiztonsagi szelepet; igy elkerulheto a szelep pl. vizko miatti megszorulasa.
• Szereljen be egy típusteszteltBiztonsagi szelepet a hidegviz-bevezetésbe. Ennek soran vegye figyembe, hogy a halozati viznyomastol fuggoen adott esetben szukseg lehet tovabbi nyomascsokkento szelepre.

• A lefolyócsövet úgy kell méretezni, hogy teljesen nyitott biztonsági szelep esétén a viz akadálytalanul elfolyhasson.

• ABiztonsagi szelep lefolyocsovet folytonos esessel, fagimentes helyisegben kell felszerelni.

• ABiztonsagi szelep leeresztocsatlakozojanak alegkor felé nyitva kell maradnia.

KEZELEs

1. Általános tudnivalók

A „Kezelés“ c. fejezet a felhasznalónak és a szakembernek szól.

A „Telepités“ c. fepezet a szakembereknek szól.

Tudnivaló

Hasznalat elott olvassa el figyelmesen ezt az utmutatot. Orizze meg a dokumentumot.

Ha a keszüléket tovabbadja, akkor az utmutatót is adja at a kovetkez'felhasznalónak.

1.1 Biztonsági tudnivalók

1.1.1 ABiztonsagi tudnivalok felepitese

JELZOSZO A veszely jellege

Itt aBiztonsagiutasitasok figyelmen kivul hagyasanak esetleges kovetkezmeneyi talalhatok.

Itt a veszely elharitasahoz szukseges intezkedesek talhatok.

1.1.2 Szimbólumok, a veszely jellege

Szimbóolum A veszély jellege

Sérulés

Aramutes

Egési sérulés

JELZÖSZÖ	Jelentése
VESZÉLY	Olyan tudnivalók, amelyek figyelmen kívül hagyása séru-léshez vagy halalhoz vezet.
FIGYELMEZTETÉS	Olyan tudnivalók, amelyek figyelmen kívül hagyása séru-léshez vagy halalhoz vezethet.
VIGYÁZAT	Olyanutasítások, amelyek figyelmen kívül hagyása Közepe-sen súlyos vagy konnyú sérülësekhez vezethet.

1.2 A dokumentumban hasznalt egyeb jelolések

Tudnivaló

Az altalanos tudnivalokat a mellettuk levoszimbolumok jelolik.

Figyelmesen olvassa el a tudnivalok szovegeit.

Szimbóolum Jelentése

Anyagi kár

(a keszülk sérlëse, kovetkezményként fellep'kar, környezeti kar)

A keszülék ártalmatlanitasa

Ez a szimbóolum azt jerzönnek, hogy valamilyen teendöje van. A szükséges muveleteket léséról lésésre ismertetjuk.

1.3 Mertékegységek

Tudnivaló

Amennyiben nem jeröljuk maskepp, a méretek mm-ben értendok.

2. Biztonság

2.1 Rendeltetesszeru hasznalat

A keszülék ivóviz felmelegitésère szolgál. A keszülék egy, illetve zárt (nyomásalló) üzemmodban tobb vizveteli helyet is képes el-latni.

A keszülek háztartási hasznalatra keszült. A keszüléket képzetlen szemelyek isBiztonságosan hasznalhatják.A keszülék nem háztartási (pl. kissvallkozásí) környezetben is hasznalhato, amennyiben a felhasznalásmodja azonos.

Az ettol etero vagy ezen tulmutato felhasznalas nam rendeltetesszerunek minosul. Nem rendeltetesszeru hasznalatnak minosul a keszulek alkalmazasa viztol etero folyadekok vagy vegyi anagokkal elegyifett viz (pl. solé) melegitesere.

A rendeltetesszeru hasznalat egyuttal azt is feltetelezi, hogy betartjak a jelen utmutatoban, valamint az alkalmazott tartozekok utmutatoban foglaltakat is.

2.2 Altalanos biztonsagi tudnivalok

A szerelveny es aBiztonsagi reszegyseg uzem kozben 60 ^ C -nal magasabb homersekletre is felmelegedhet.

43 ^ C -nal magasabb kiomlesi homerseklet eseten fennall a leforrazas veszelye.

FIGYELMEZTETES Sérulés

Ezt a keszüléket 3 éves kort betöl'tt gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal elok, hozza nem ertó és a termeket nem ismerő személyek abban az esetben hasznalhatjak, ha eközben felügyelet alatt allnak vagy ha a keszülk biztonságos hasznalatalaval capcsolatban betanitast kaptak és a hasznalatbol eredovszelyeket megertéttek. 3 és 8ev koztoi gyermekekcsak a keszülkhez csatlakoztatott csaptelepet mukodtethetik. Gyermekek nem jatszhatnak a keszülkkel. Gyermekek felügyelet nélkül nem vegezhetik a keszülk tiszítatasat és felhasznalói karbantartasat.

Vagyoni károk

Az vizvezetékeket es aBiztonsagi reszegysegeket az uzmeltetó lassa el fagyvedelemmel.

Tudnivaló

Zárt uzemmod: A keszülék nyomás alatt all. Felfutés kozben tagulasi viz csepeg aBiztonsagi szelepból.

Ha felfutes utan tovabbra is csepeg a viz, akkor hivjon szakembert. Nyitott uzemmodban: Minden egyes felfutesi folyamat soran a kifolyocsbol tagulasi viz csopog.

2.3 Tanusitvany

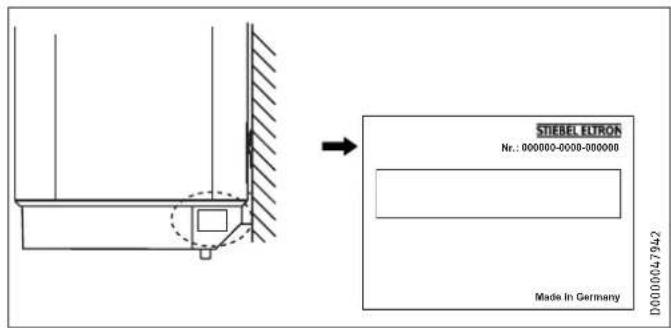

Lásda készülektipustablajat.

3. Keszülékleirás

A keszülk a cislakoztatott futoteljesitmennyel elektrmosan melegiti az ivovizet. A homersekletet a homerseklet-beallito gombbal lehet beallitani. Az aramellatastol fuggoen a kvant homerseklet eleresieig a felmelegites automatikusan tortenik. Az aktualisan rendelkezesre allo hotartalom kijelzesre kerul.

Nytott (nyomásmentes) és zárt (nyomásaló) üzemmod lehétés-ges.

Az acél belso tartaly specialis „anticor®" direkt zománcozássalés fogyásjelzós anóddal van ellatva. A fogyásjelzóvel rendelkezo anóvedi a tartaly besejét a korroziótol.

3.1 Fagyvedelem

Amennyiben az aramellatasBiztositott, a keszulek fagyvedelme 'hideg' homsereklet-beallitas mellett is mukodik. A kszulek idoben bekapsol es felmelegiti a vizet. A kszulek nem biztositja a vizcsovek es abiztonsagi szerelveny fagyvedelmet.

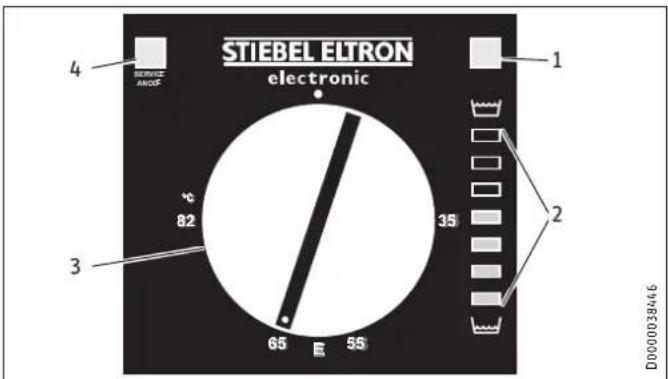

4. Beallitások

A homérisklet fokozatmentesen allithato.

1 Mûködesjelzó lampa

2 Hórtartalom-kijelzo

3 Homerseklet-beallitogomb

4 SERVICE ANODE' jelzolampa

• Hideg

E javasolt energiatakarekos beallitas, alacsony vizkokepzodes, 60^ 82°C maximalis homerseklet-beallitas

A rendszer jellegebol adofoan a homerseklet elterhet a beallitott ertektol.

"SERVICE ANODE" jelzolampa

Zárt uzemmod:

Vagyoni károk Zárt uzemmod:

Ha a „SERVICE ANODE" jelzölmpa kigyullad, ertesitsen egy szakembert.

Nytott üzemmodban:

Tudnivaló

A „SERVICE ANODE" jelzölmpanak nyitott üzemmodban nincs funkcioja.
Ellenorizze a vedoanodot elször két ev eltevel, szukseg eseten pedig cserelje ki.

Mukodesjelzó lampa

A viz felmelegitse kozben a mukodskijelzo jelzolampaja vilagit.

Hórtalom-kijelzó

A 15^ hidegviz-homerseklet es 65^ -os homerseklet-beallitas mellett aktualisan rendelkezesre allo 40^ homsersekletu kevertviz-mennyiseg kerul kijelzesre. A vilagito lampak szama a minimalisan rendelkezesre allo 40^ -os kevertviz-mennyiseget jerzi.

KEZELEs

Tisztítás, ápolas és karbantartás

Ez lehetoveteszi, hogy a homerseklet-beallitast optimalisan es energiatakarekosan az On vizveteli szokasaihoz igazitsa. Javasoljuk, hogy a homersekletet elszor 65^ -ra allitsa be. Ha az On szamara lehetseges legnagyobb vizveteli mennyiseg utan is tobb Iampa vilagit, akkor alacsonyabb homersekletet allithat be.

SH 30 S	10	20	30	40	50	60	75
SH 50 S	13	30	45	65	80	100	125
SH 80 S	20	50	75	100	130	160	200
SH 100 S	25	60	90	130	160	200	250
SH 120 S	30	70	110	155	195	235	300
SH 150 S	40	90	135	190	240	295	370

5. Tisztlatas, apolas es karbantartas

A keszülk villamosBiztonsagat esbiztonsagi szerelvenyineke mukodeset rendszeresen ellenoriztesse szakemberrel.
A fogyasjelzos anodot szakembernek kell cserelnie, amint a SERVICE ANODE" jelzolampa kigyullad (lasd a "Karbantartas / A fogyasjelzos anod csereje" c. fejezetet).
Suroló hatásu vagy oldszertartalmú tiszitószerek haszná-lata tilos! A keszülék apolasa és tiszitasa nedves ruhaval végezhetó.

Vizkolerakodas

Magas hómerékleten majdnem minded vizból rakódik ki vizko. amely a keszülékben lerakódva befolyasolja annak muködesét és elettartamat. Ezert idöról idore el kei vegezni a fútőbetét vizkötelenitését. A helyi vizminóseget jol ismerő szakember meg tutja mondani a kovetkező karbantartás idópontjat.
Rendszeresen ellenorizze a csaptelepeket. A szerelvenyek kifolyocsovein lerakodott vizko kereskedelmi forgalomban kaphto vizkooldoval tavolithato el.
Rendszeresen mukodtesse aBiztonsagi szelepet; igy elkerulheto a szelep pl. vizko miatti megszorulasa.

6. Üzemzavar-elhárítas

Problème	Kiváltó ok	Elhárítás
A viz nem melegszik fel.	Nincs feszült ség.	Ellenoríze aBiztositéko-kat az épúlet elektramos rendszereben.
Kevés a kifolyó vizmeny-nyiség.	A csaptelep vízsugársza-bályója vagy a zuhanyfej elvízkövesedett vagy szennyeződött.	Tiszítsa meg és / vagy vízkǒmentesítse a viz-szugar-szabályzőt és a zuhanyfejet.
A „SERVICE ANODE“ jel-zölampa világít.	A fogyásjelzós anódot ki kell cseréni.	Forduljon szakemberhez.

Ha a kivalto okot nem tudja elharitani, akkor forduljon szakemberhez. A jobb es gyorsabb segitseg erdekuben adja meg a tipustablán lathato gyari szamot (00000-0000-00000).

TELEPITÉS

7. Biztonság

A keszülek telepitését, üzembe helyezését, illetve a karbantartásat és javitásatCsakis szakember végezheti.

7.1 AltalandosBiztonsagi tudnivalok

A kifogastalan mukodest es uzembiztonsagotCsak abban az esetben garantaljuk, ha a keszulekhez ajanoltt tartozekokat eseredeti potalkrzeseket hasznalnak.

7.2 Elóirások, szabványok és rendelkezesek

Tudnivaló

Tartson be minded nemzeti es helyi elirast, illetve ren delkezest.

8. Keszülékleirás

8.1 Szallitasi terjedelem

A keszülékkel együtt leszällitott tartozekok:

-Fali felfuggesztés (2 db, a 120 l es 150 I nevleges urrtalmu keszulkekhez)
- 5 mm-es távtartok (2 db felül / 2 db alul; a 120 |és 150 | néveleges urrtartalmú keszülékeknél pedig 4 db felül / 4 db alul)
Sapkak (2 db)
-Szerelosablon

8.2 Tartozékok

Szükséges tartozekok

Zárt (nyomásalló) mukodéshez különbozoBiztonsagi szerelvenyek allnak rendelkezesre a halozati viznyomastol fuggoen. Ezek a ti-pusteszteltbiztonsagi szerelvenyek megvedik a keszüléket a nem megengedett tulnyomással szemben.

Tovabbi tartozekok

Nytott üzemmodhoztartozékkent szerelvenyek is kaphatok.

9. Előkészületek

9.1 Felszereles helye

A keszüléket fix fali felszerelésre terveztuk. Ügyelni kell arra, hogy a fal kellokepp teherviseló legyen.

A keszülékeket mindig fuggoleges helyzetben, fagimentes helyisegben és a vizveteli hely kielében szerelje fel.

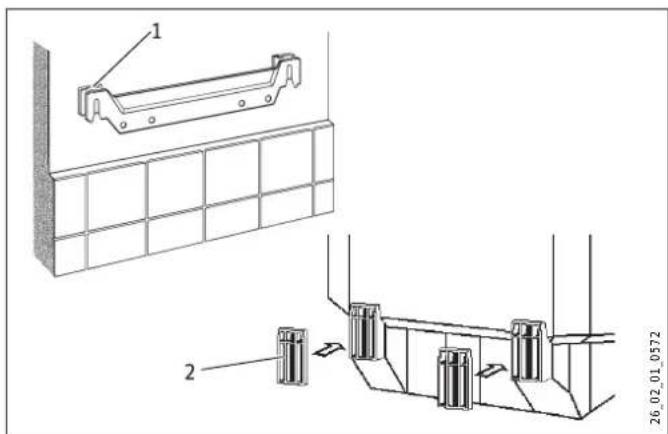

9.2 A fali tartó felszerelése

Ameretek falra tortenó atviteléhez a szerelósablont hasznalhatja.

Furja ki a lyukakat es rogzitse a fali tartot csavarral es tiplive. A rogzitesi anyagokat a fal szilardsaganak megfeleloen kell kivalasztani.

A mellekelt tavtartokkal kiegyenlithetia fal egyenetlensegeit.

A 120 lés 150 l névleges ursartalmu keszülékeknél 2 falfelfug gesztés szükséges.

1 Felsó távtartó
2 Alsó távtartó

9.3 Keszítse elő a halózati pátkábelt

10. Felszerelés

10.1 Vizcsatlakozás

Vagyoni károk

Minden vizbekotési és szerelesi munkat az elirásoknak megfeleloen kell végezni.

A keszüléket zárt (nyomásallo) üzemmodban kell muködtetni, nyomastartó szerelvenyekkel. Nyitott (nyomásmentes) üzemmodban nyitott szerelvenyeket hasznaljon. Kösse be a hidraulikus csatlakozokat lapos tomitésell.

10.1.1 Engedélyezett alapanyagok

Vagyonikarok

Muanyag csorendszerek alkalmazasa eseten vegye figeylembe a gyartoi utasitasokat es a,Muszaki adatok / Uzemzavarok" c. fejezetben leirtakat.

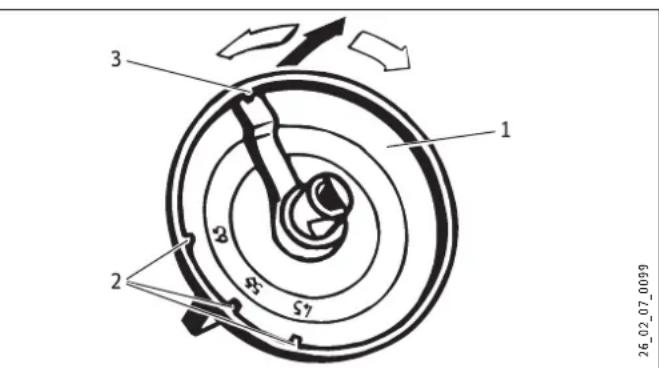

A homérseklet beallitasa szakember altal krolatozhato (Iaslad a,Beallitasok/Homérseklet-beallitas korlatozasa" c. fejezetet).

TELEPITÉS

Felszerelés

Hidegvizvezetek

Alapanyagként tuzihorganyzott acel, rozsdamentes acel, rez es muanyag engedelyezett.

EgyBiztonsagi szelep beepitese szukseges.

Melegvizvezetek

Alapanyagként nemesacel, réz és muanyag csorendszerek engedelyezettek.

10.1.2 Zart (nyomásaló) tobb vizvételi hely ellatasához

A maximalan megengedett nyomast nem szabad tullepni (lásd a „Muszaki adatok / Adattáblázat" c. fejezet és a tartány muszaki adatait).

Szereljen be egy típusteszteltBiztonsagi szelepet a hideg-viz-bevezetesbe.Ennek soran vegye figylembe, hogy a halozati viznyomastol fuggoen adott esetben szukseg lehet tovabbi nyomascsokkento szelepre.
A lefolyocsovet uyg kell meretezni, hogy teljesen nyitott biztonsagi szelepe seten a viz akadalytalanul elfolyhasson.
Abiztansagi szelep lefolyocsovet folytonos esessel, fagymenes helyisegben kell felszerelni.
Abiztansagi szelep leeresztocsatlakozojanak alegkor fele nyitva kell maradnia.

10.1.3 Nyitott (nyomásentes) egy vizvételi hely ellatásahoz

Tudnivaló

Ne zarja el kifolyonyilast es a csaptelep forgokarjat. Ne hasznaljon sugarszabalyzokat vagy perlatort.

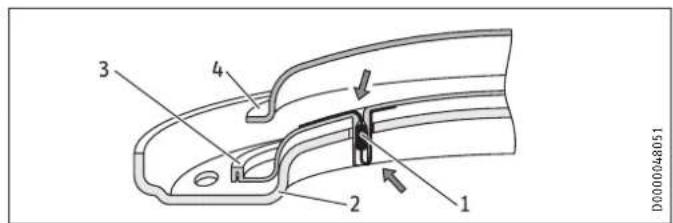

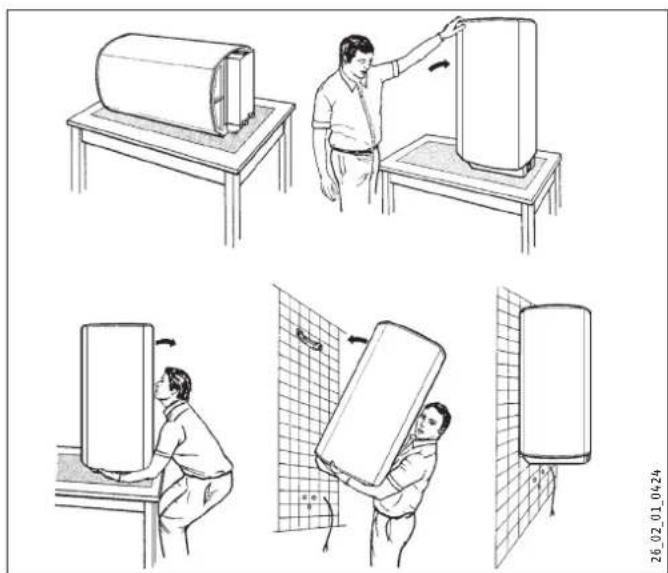

10.2 A keszülék felszerelésé

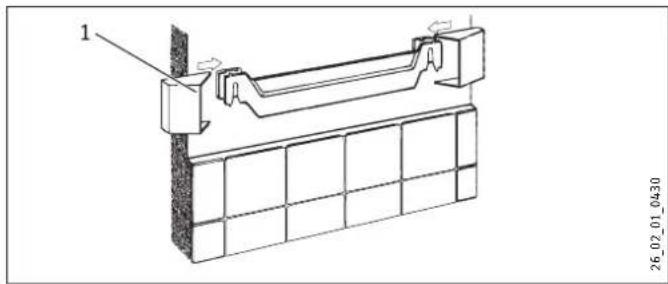

A 120 l es 150 I nevleges urtartalmu keszulekeknel a telepiteshez 2 embarre van szukseg.

1 Sapka

Szerelje fel a sapkakat.

10.3 Elektromos csatlakozás

FIGYELMEZTETÉs Aramutés

Minden elektramos bekotesi és szereleşi munkat az elóirásoknak megfeleloen kell évegezni.
Bármilyen munkavégzést megelózöen a készüléket összpólusupoonsdon le kell valasztani az elektramos halózatról.

FIGYELMEZTETÉs Áramütes

A halózati tapfeszültsgbekötescakis fixmodon, a kiveheto kabelatvezetessen keresztul tortenhet. A készülk összes érintkezöjénel legalabb 3 mm levalasztasi tavolsaggal kellbiztositani levalasztas lehetosegét a halózatról.

FIGYELMEZTETÉs Aramutés

Feltétlenül csatlakoztassa a készüléket a védóvezetek- hez!

Vagyoni károk

Szereljen fel aram-vedokapcsolot (AVK).

Vagyoni károk

Vegye figylembe a tipustablán szerepló adatokat. A megadott feszültsegnek meg kell egyeznie a halózati feszültseggel.

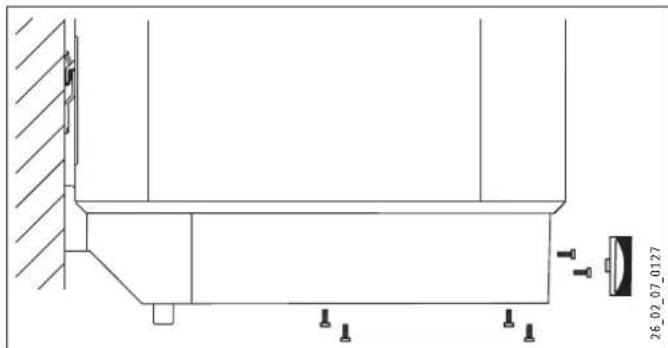

Huzza le a homérséklet-szabályozó gombot.
Csavarja ki a csavarokat.
Vegele a haz also burkolatat.
Lefelé huzza ki a kabelatvezetest; ekzben nyomja a reteszelohorgot.
Tolja a kabelatvezetest a csatlakozokabelre, majd ismet kat-tintsa be a kabelatvezetest.

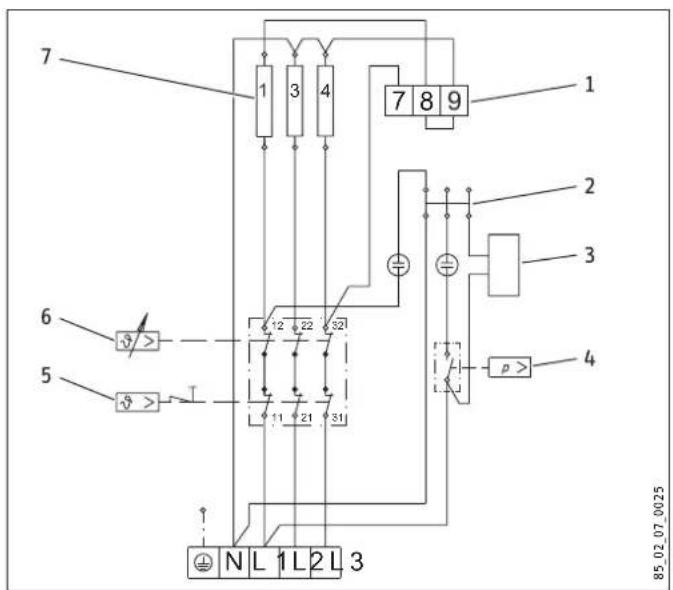

A villamos kapcsolasi rajzok alapjan csatlakoztassa a kivant teljesitményt (Iaslad a,Muszaki adatok / Villamos kapcsolasi rajzok es csatlakozok" c. fejezetet).

Szerelje fel a haz also sapkajat.
Csavarja be a csavarokat.
Helyezze vissza a hómér séklet-beallitó gombot.
Golyostollal ikszelje be a kivalasztott csatlakozasi teljesit-menyt es feszultsaget a tipustablan.

Zart (nyomasaló) mukodes

A csovek keszulekhez valo csavarozasaval csatlakoztassa abiztonsagi szerelvenyeket a keszulekhez.

Nytott (nyomásmentes) üzemmod

Csavarozza a keszuleket a csaptelephez.

11. Üzembe helyezés

11.1 Elso üzembehelyezes

Nyisson meg egy vizveteli helyet, addig, amig a keszulek meg nem telik es a levego teljesen nem tavozik a vizhalozatbol.
Alitsa be az atfolyo mennyiseget. Ennek soran ügyeljen a maximalisan megengedett atfolyo mennyisegBiztositasara teljesen nyitott csaptelep eseten (Iasd a,Muszaki adatok / Adattabla"c. fejezetet).

Zart (nyomasallo) uzemmod:

Adott esetbenCsokkentseabiztonsagi szerelvenyfojtasan atfolyo vizmennyisegét.

Alitsa a homérisklet-beallitogombot a maximalis homériskletre.

Kapcsolja be a halozati feszultsaget.
Ellenorizze a keszulek mukodeset. Ekzben ügyeljen a hó-merseklet-szabalyzo lekapcsolára.
Zárt (nyomásalló) üzemmod: Ellenőrize a biztonsági szerelénymukódképességét.

11.1.1 A keszülék atadása

Magyarázza el a felhasznalóknak a keszülék és a bizton-sagi szerelvenyek muködését. Ismertesse meg velük a hasznalatát.
Figyelmeztesse a felhasznalokat az esetleges veszelyekre, kulonosen a leforrazas veszelyere.
Adja at ezt az utmutatot.

11.2 Ismetelt üzembehelyezes

Lásd az „Első ümezbe helyezés“ c. fejezetet.

12. Beallitások

A homérséklet-beallitās korlaṭozaşa

A homérséklet-korlátozás a homérséklet-beallitó gomb alatt áltható be.

Forditsa a homérisklet-beallitogbot „hideg" allasba,és valassza le a keszüléket a villamos halózatról.
Tavolitsa el a homérséklet-beallitogombot.

1 Homerseklet-beallitogomb

2 Homérséklet-beallitas krolatozasa 45^ -ra, 55^ -ra, 65^ -ra 3 Gyári beallitas: 85^

Alitsa be a homerseklet-beallitasi hatarerteket.
Helyezze vissza a homerseklet-beallitogombot.

13. Üzemen kivül helyezés

Välassza le a keszüléket a halózatrol aBiztositékkal.
Uritse le a keszuleket (Iasd a, Karbantartas / A keszulek leurite" c. fejezetet).

14. Üzemzavar-elhárítás

Tudnivaló

-15 °C alatti hómér séklen aBiztonsági hómér sékletkor lát kioldhat. A keszülék már tárolaskor vagy szallitaskor is ki leht teve ilyen hómér sékleti hatasnak.

Üzemzavar Kiváltó ok Elharítás
A viz nem melegszik fel.	A biztonsági hómr-sékletkorlát működésbe lěpet, mert a szabályozó meghibásodott.	Szüntesse meg a hiba okát. Cserélje ki a szá-bályzó-hómérskletkorlát együttest.
	Működésbe lěpet a biz-tonsági hómr sékletkor-lát, mert a hómr séklet -15°C alá süljedt.	Nyomja meg a vissza-álító gombot (lásd az ábrán).

A fütőkarima meghibá-sodott.		Cserélje ki a fütőkarimát.
ABiztonsági szelep csö-pög a fütés kikapcsolt állapotában.	A szelepu(LED) szennye-zódott.	Tiszütsa meg a szelepu-lék.
A „SERVICE ANODE“ jel-őlámpa világít.	A fogyásjelzös anód el-hasznalódott.	Cserélje ki a fogyásjelzös anódot.

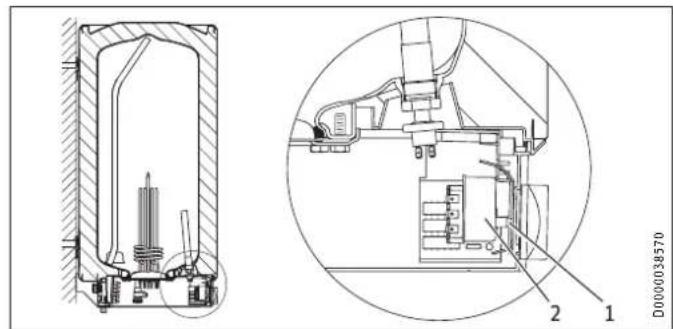

Abiztonsagi homerseklet-korlatozovisszaallitogbja

A visszaallitogombahomerseklet-beallitogomboggott talhato.

Huzla le a homérisklet-szabályozó gombot.

1 ABiztansagi homerseklet-korlatozovisszaallitogbja
2 Kombinalt szabalyozó-hataroló

15. Karbantartás

FIGYELMEZTÉS Áramütes

Minden elektromos bekotési és szerelesimunkat az elóirásoknak megfeleloen kell elvegezni.

Minden munka megkezdese elott minded polusnal valassza le a keszuleket a halozatról.

Bizonyos karbantartasi munkalatokhoz el kell tavolitani az also sapkát.

Ha a keszüléket le kell uriteni, akkor vegye figyelembe az „A keszülék leurītēse" c. fejezetben leirtakat.

Tartsa be a kombinalt szabalyozó-hataroló bemeritési mélsysegeit (lásda „Muszaki adatok / Méretek és csatlakozásk" c. fejezetet).

15.1 ABiztonsagi szelep Ellenorzese

Rendszeresen ellenorizze aBiztonsagi szelepet.

15.2 A keszülék leüritese

FIGYELMEZTETES Egesi serulés Leuriteskor a keszulekbol forro viz folyhat ki.

Amennyiben a keszüléket karbantartasi munkahoz vagy a teljes rendszer fagyveszély elleni védelme celjábol le kell üriteni, a követkežok szerint járjon el:

Zarja el a hidegviz-bevezetes zaroszelepét.
Nyissa ki minded vizelveteli helyen a melegvizes csapokat.

1 Uritószelep G 3/4 tomlócsatlakozóval

Csavarja le a sapkát „Leurités" cstlatlakozásrol.

15.3 A fogyásjelzós anód Ellenőrsése/cseréje

Ellenorizze a fogyasjelzos anodot, amikor a SERVICE ANODE jelzolampa vilagit, es szukseg eseten cserelje ki.

SH 30 S (M 8)

A fogyasjelzos anod cserejhez tavolitsa el a futokarimat.

Az anodot a futokarima eltavolitasa nelkul is kicserelheti.

1 Nyomaskapsoló fogyasjelzós anódhoz
2 Karimaperem
3 tomitogyuru

Az anod cserejkor feltetlenul ugyeljen arra, hogy a nyomasapcsolot szorosan csavarja fel.

Meghuzasi nyomaték: 1^+0,5 Nm (kézzel szorosan)

Nytott üzemmodban: Ha kezi zuhannyal ellatott keverocsapot hasznal, rendszeres vizkomentesitesre van szukseg.
A karima vizkomentesitetcsak leszerelés utan végeze el. A tartaly feluletét esajelzoanodot nem szabad vizkooldoval lekezelni.

15.5 korrozióvedo ellenállas

Ugyeljen arra, hogy a karbantartas soran a szigetelolemezen levorrozióvedo ellenallas ne seruljön meg es ne legyen eltávolitva. Acsere után szabályosan szerelje vissza a korrozióvedo ellenallast.

1 Korrozióvede Ellenállas (390Ω)
2 Nyomólemez
3 Szigetelólemez
4 Futokarima

16. Muszaki adatok

16.1 Méretek és csatlakozások

SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S
a10	kěszülék	Magasság	mm	770	740	1050	1050	1210	1445
a20	kěszülék	Szélesség	mm	410	510	510	510	510	510
a30	kěszülék	Mélység	mm	420	510	510	510	510	510
b02	Elektr. gezetékek átvezetés I			PG 21	PG 21	PG 21	PG 21	PG 21	PG 21
b03	Elektr. gezetékek átvezetés II
c01	Hidegviz bevezétés	Külső menet		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Melegviz kifolyó	Külső menet		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
i14	Fali felfüggesztés I	Magasság	mm	700	600	900	900	900	1100
		Rögzítűcsavar max. Ø	mm	12	12	12	12	12	12
i15	Fali felfüggesztés II	Magasság	mm					300	300
		Rögzítűcsavar max. Ø	mm					12	12

D000024799

TELEPITÉS

Muszaki adatok

Kombinalt szabalyozó-hatarolobemeritésimelysegei

1 Hataroloerzekeló
2 Szabalyzófékelő

	SH30 S	SH50 S	SH80 S	SH100 S	SH120 S	SH150 S
L1 Bemérítési mélység	mm 260	240	240	260
L2 Bemérítési mélység	mm 380	380	350	350	380

16.2 Elektromos kapcsolasi rajzok és csatlakozások

1 Kapocs a teljesitmény atkapcsolasahoz
2 Dugaszolhato elosztó nullavezetohoz
3 Hórtalom-kijelzo
4 Nyomaskapsolo fogyasjelzos anodhoz
5 Biztonsagi homérsékletkorlát
6 Hómér séklet-szabályozó
7 Futotestek - 2 kW ~ 230 V

Hómér séklet-alapel beallitasa 82°C

X Névleges terfogat [I]
YIdotartam [h]
11kW
2 2 kW
3 3 kW
4 4 kW
56kW

16.4 Energiafogyasztasi adatok

Termekadatlap: Hagyományos vizmelegító a 812/2013/EU, illetve a 814/2013/EU rendelet előirásai szerint

SH 30 S SH 50 S SH 80 S SH 100 S	SH 120	S SH 150 S
		073047	073048	073049	073050	073051	073052
Gyártó		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Terhelési profil		S	M	M	L	L	XL
Energiahatékonysányosztály		B	C	C	C	C	C
Energetikai hatásfok	%	36	38	37	38	38	39
Éves villamosenergia-fogyasztás	kWh	518	1349	1381	2666	2705	4321
Gyári hörmséréklet-beállitások	°C	60	60	60	60	60	60
Hangteljesitményszint	dB(A)	15	15	15	15	15	15
Lehetőseg a kizárólag alacsony fogyasztásidőszakban történő műkötdetésre		-	-	-	-	-	-
Smart funkció		-	-	-	-	-	-
Napi villamosenergia-fogyasztás	kWh	2,437	6,233	6,419	12,288	12,516	19,859
Kevertvíz-mennyiseg 40 °C	l	50	80	122	133	182	229

16.5 Adattábla

		SH 30 S	SH 50 S	SH 80 S	SH 100 S	SH 120 S	SH 150 S
		073047	073048	073049	073050	073051	073052
Hidraulikai adatok
Névleges ǚurtalom	I	30	50	80	100	120	150
Kevertviz-mennyiség, 40 °C (15 °C / 65 °C)	I	59	97	159	198	235	292
Elektromos adatok
Csatlakozási teljesítmény - 230 V	kW	1-4	1-4	1-4	1-4	1-4	1-4
Csatlakozási teljesítmény - 400 V	kW	3-6	3-6	3-6	3-6	3-6	3-6
Fázisok		1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE
Névleges feszült ség	V	230/400	230/400	230/400	230/400	230/400	230/400
Frekvencia	Hz	50/-	50/-	50/-	50/-	50/-	50/-
Egykorós üzemmod		X	X	X	X	X	X
Alkalmazási határtékek
Hómsér séklet-beallitasi tartomány	°C	35-82	35-82	35-82	35-82	35-82	35-82
Max. megengedett nyomás	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Vizsgálati nyomás	MPa	0,78	0,78	0,78	0,78	0,78	0,78
Max. megengedett hómsér séklet	°C	95	95	95	95	95	95
Max. atfolyásmi mennyiség	I/perc	18	18	18	18	18	18
Min. bejoví vínyomás	MPa	0,1	0,1	0,1	0,1	0,1	0,1
Max. belépó vínyomás	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Ivóví max./min. gezetőkéssége	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energetikai adatok
24 orás készenlétii energiafogyasztás 65 °C-on	kWh	0,46	0,54	0,67	0,86	0,99	1,1
Energiahatékonysági osztály		B	C	C	C	C	C
Kivitel
Védettség (IP)		IP 25	IP 25	IP 25	IP 25	IP 25	IP 25
Zárt kivitel		X	X	X	X	X	X
Nytott kivitelú		X	X	X	X	X	X
Szín		fehér	fehér	fehér	fehér	fehér	fehér
Méretek
Magasság	mm	770	740	1050	1050	1210	1445
Szélesség	mm	410	510	510	510	510	510
Mélység	mm	420	510	510	510	510	510
Tömegadatok
Tömeg feltöl'te	kg	53	78	118	140	165	203
Önsüly	kg	23,1	28	38	40,8	45,5	53,3

16.6 Üzemzavarok

Uzemzavar eseten 95^ homsereklet es,6 MPa nyomas lephet fel.

Garancia

A Nemetorszagon kivul vasrolt keszulekrekne nem ervenyesek cegunk nemetorszagi vallalatainak garancialis feltetelei. Az olyan orszagokban, amelyekben termekeinket egy leanyvalltunk terjeszti, a garanciat elsoSORban a leanyvallatunkbiztositja.GaranciaCsak akkor nyujthato,ha az adott leanyvallat kiadta sajat garancialis felteteleit.Azon felul semmilyen garanciat nem nyuqtunk.

Az olyan keszülkekre nem tudunk garanciatBiztositani, amelyek olyan orszagokban vásároltak meg, amelyekben nincs leányvallalatunk. Ezek a rendelkezesek nem érintik az importor általbiztosított esetleges garanciat.

Környezetvédelem és újrahasznosítás

A keszülékeket és az anyagokat a hasznalatuk utan a nemzeti előirasoknak megfeleloen artilmatlanitsa.

Ha a keszülken egy athuzott szemeteskuka szimboluma lathato, vigye a keszüléket ujrafelhasznalás és ujrahasznosítás celjából a kommunalis gyüjtöhelyekre vagy a kiskereskedelmi visszavételi pontokra.

Ez a dokumentum ujrahasnosithato papirból keszült.

A dokumentumot a keszülé életciklusanak végén a nemzeti elörásoknak megfeleloen arthalmatlanitsa.
