HASZNÁLATI ÚTMUTATÓ SH 120 S STIEBEL ELTRON

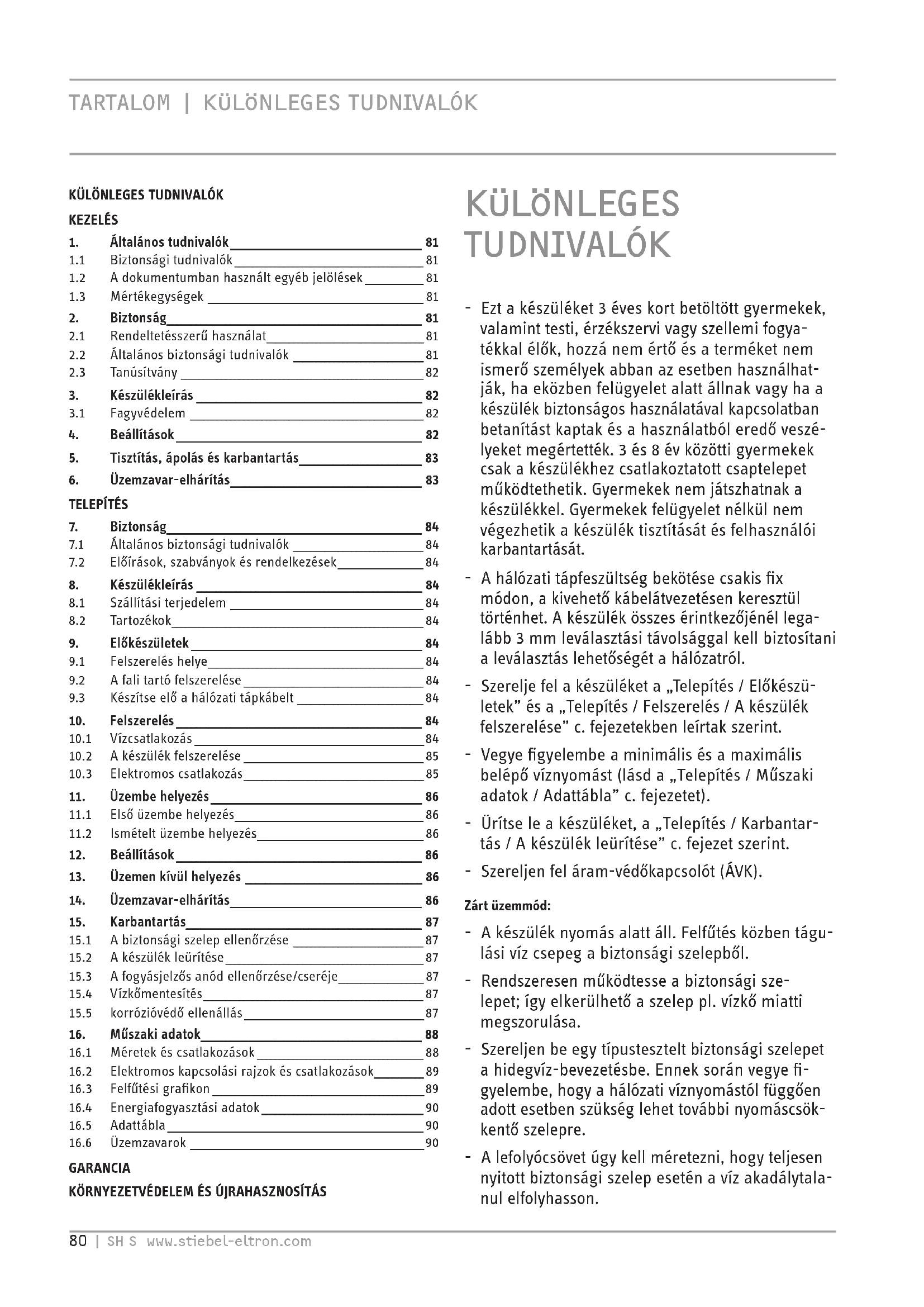

1. Általános tudnivalók 81
   1.1 Biztonsági tudnivalók 81
   1.2 A dokumentumban használt egyéb jelölések 81
   1.3 Mértékegységek 81
2. Biztonság 81
   2.1 Rendeltetésszerű használat 81
   2.2 Általános biztonsági tudnivalók 81
   2.3 Tanúsítvány 82
3. Készülékleírás 82
   3.1 Fagyvédelem 82
4. Beállítások 82
5. Tisztítás, ápolás és karbantartás 83
6. Üzemzavar-elhárítás 83

TELEPÍTÉS

1. Biztonság 84

7.1 Általános biztonsági tudnivalók 84

7.2 Előírások, szabványok és rendelkezések 84

1. Készülékleírás 84

8.1 Szállítási terjedelem 84

8.2 Tartozékok 84

1. Előkészületek 84

9.1 Felszerelés helye 84

9.2 A fali tartó felszerelése 84

9.3 Készítse elő a hálózati tápkábelt 84

1. Felszerelés 84

10.1 Vízcsatlakozás 84

10.2 A készülék felszerelése 85

10.3 Elektromos csatlakozás 85

1. Üzembe helyezés 86

11.1 Első üzembe helyezés 86

11.2 Ismételt üzembe helyezés 86

1. Beállítások 86

2. Üzemen kívül helyezés 86

3. Üzemzavar-elhárítás 86

4. Karbantartás 87

15.1 A biztonsági szelep ellenőrzése ____ 87

15.2 A készülék leürítése 87

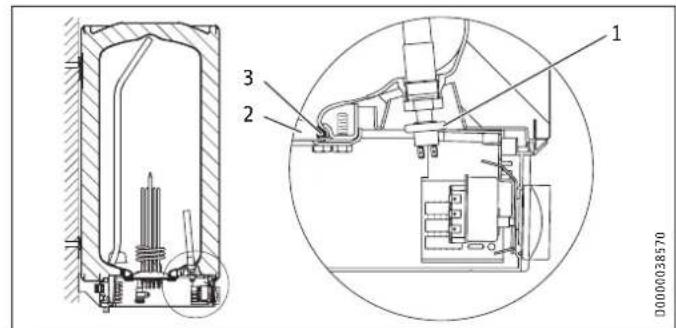

15.3 A fogyásjelzős anód ellenőrzése/cseréje ____ 87

15.4 Vízkőmentesítés 87

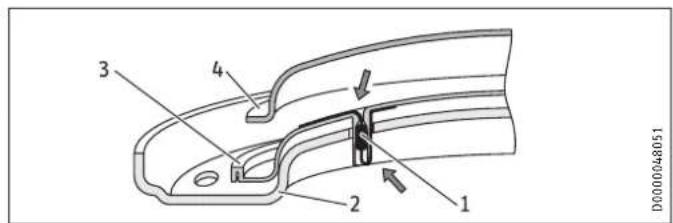

15.5 korrózióvédő ellenállás 87

1. Műszaki adatok 88

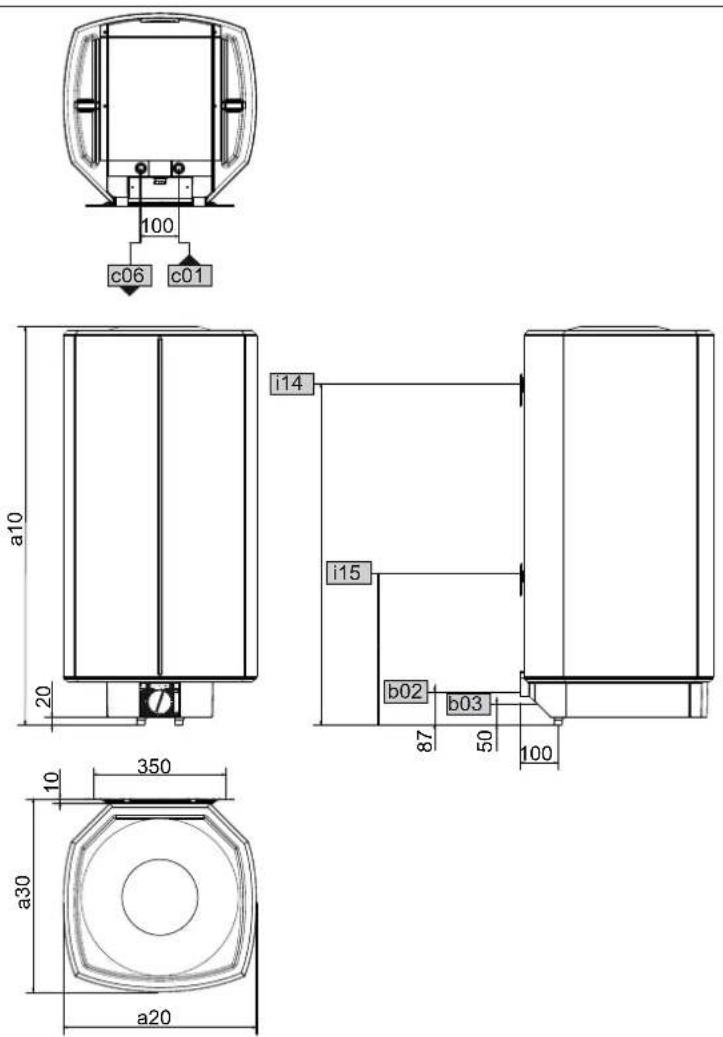

16.1 Méretek és csatlakozások 88

16.2 Elektromos kapcsolási rajzok és csatlakozások 89

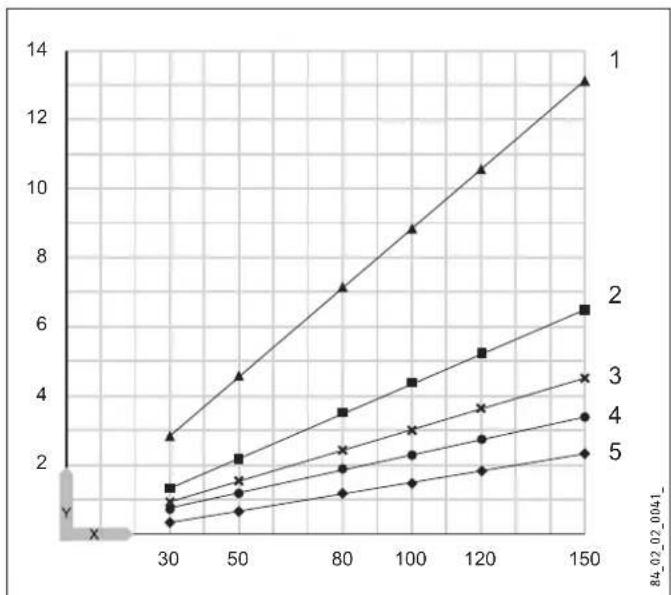

16.3 Felfütési grafikon 89

16.4 Energiafogyasztási adatok 90

16.5 Adattábla 90

16.6 Üzemzavarok 90

GARANCIA

KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

• Ezt a készüléket 3 éves kort betöltött gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal élők, hozzá nem értő és a terméket nem ismerő személyek abban az esetben használhatják, ha eközben felügyelet alatt állnak vagy ha a készülék biztonságos használatával kapcsolatban betanítást kaptak és a használatból eredő veszelyeket megértették. 3 és 8 év közötti gyermekek csak a készülékhez csatlakoztatott csaptelepet működtethetik. Gyermekek nem játszhatnak a készülékkel. Gyermekek felügyelet nélkül nem végezhetik a készülék tisztítását és felhasználói karbantartását.
• A hálózati tápfeszültség bekötése csakis fix módon, a kivehető kábelátvezetésen keresztül történhet. A készülék összes érintkezőjénél legalább 3 mm leválasztási távolsággal kell biztosítani a leválasztás lehetőségét a hálózatról.
• Szerelje fel a készüléket a „Telepítés / Előkészületek” és a „Telepítés / Felszerelés / A készülék felszerelése” c. fejezetekben leírtak szerint.
• Vegye figyelembe a minimális és a maximális belépő víznyomást (lásd a „Telepítés / Műszaki adatok / Adattábla” c. fejezetet).
• Ürítse le a készüléket, a „Telepítés / Karbantartás / A készülék leürítése” c. fejezet szerint.
• Szereljen fel áram-védőkapcsolót (ÁVK).

Zárt üzemmód:

• A készülék nyomás alatt áll. Felfűtés közben tágulási víz csepeg a biztonsági szelepből.
• Rendszeresen működtesse a biztonsági szelepet; így elkerülhető a szelep pl. vízkő miatti megszorulása.
• Szereljen be egy típustesztelt biztonsági szelepet a hidegvíz-bevezetésbe. Ennek során vegye figyelembe, hogy a hálózati víznyomástól függően adott esetben szükség lehet további nyomáscsökkentő szelepre.

• A lefolyócsövet úgy kell méretezni, hogy teljesen nyitott biztonsági szelep esetén a víz akadálytalanul elfolyhasson.

• A biztonsági szelep lefolyócsövét folytonos esés- sel, fagymentes helyiségben kell felszerelni.

• A biztonsági szelep leeresztő csatlakozójának a légkör felé nyitva kell maradnia.

KEZELÉS

1. Általános tudnivalók

A „Kezelés” c. fejezet a felhasználónak és a szakembernek szól.

A „Telepítés” c. fejezet a szakembereknek szól.

Tudnivaló

Használat előtt olvassa el figyelmesen ezt az útmutatót. Órizze meg a dokumentumot.

Ha a készüléket továbbadja, akkor az útmutatót is adja át a következő felhasználónak.

1.1 Biztonsági tudnivalók

1.1.1 A biztonsági tudnivalók felépítése

JELZŐSZÓ A veszély jellege

Itt a biztonsági utasítások figyelmen kívül hagyásának esetleges következményei találhatók.

- Itt a veszély elhárításához szükséges intézkedések találhatók.

1.1.2 Szimbólumok, a veszély jellege

Szimbólum A veszély jellege

Sérülés

Áramütés

Égési sérülés (égési sérülés, forrázás)

1.1.3 Jelzőszavak

JELZŐSZÓ	Jelentése
VESZÉLY	Olyan tudnivalók, amelyek figyelmen kívül hagyása sérüléshez vagy halálhoz vezet.
FIGYELMEZTETÉS	Olyan tudnivalók, amelyek figyelmen kívül hagyása sérüléshez vagy halálhoz vezethet.
VIGYÁZAT	Olyan utasítások, amelyek figyelmen kívül hagyása közepesen súlyos vagy könnyű sérülésekhez vezethet.

1.2 A dokumentumban használt egyéb jelölések

Tudnivaló

Az általános tudnivalókat a mellettük lévő szimbólumok jelölik.

▶ Figyelmesen olvassa el a tudnivalók szövegeit.

Szimbólum Jelentése

Anyagi kár

(a készülék sérülése, következményként fellépő kár, környezeti kár)

A készülék ártalmatlanítása

▶ Ez a szimbólum azt jelzi Önnek, hogy valamilyen teendője van. A szükséges műveleteket lépésről lépésre ismertetjük.

1.3 Mértékegységek

Tudnivaló

Amennyiben nem jelöljük másképp, a méretek mm-ben értendők.

2. Biztonság

2.1 Rendeltetésszerű használat

A készülék ivóvíz felmelegítésére szolgál. A készülék egy, illetve zárt (nyomásálló) üzemmódban több vízvételi helyet is képes ellátni.

A készülék háztartási használatra készült. A készüléket képzetlen személyek is biztonságosan használhatják. A készülék nem háztartási (pl. kisvállalkozási) környezetben is használható, amennyiben a felhasználás módja azonos.

Az ettől eltérő vagy ezen túlmutató felhasználás nem rendeltetésszerűnek minősül. Nem rendeltetésszerű használatnak minősül a készülék alkalmazása víztől eltérő folyadékok vagy vegyi anyagokkal elegyített viz (pl. sólé) melegítésére.

A rendeltetésszerű használat egyúttal azt is feltételezi, hogy be- tartják a jelen útmutatóban, valamint az alkalmazott tartozékok útmutatóiban foglaltakat is.

2.2 Általános biztonsági tudnivalók

FIGYELMEZTETÉS Égési sérülés

A szerelvény és a biztonsági részegység üzem közben 60

°C-nál magasabb hőmérsékletre is felmelegedhet.

43 °C-nál magasabb kiömlési hőmérséklet esetén fennáll a leforrázás veszélye.

FIGYELMEZTETÉS Sérülés

Ezt a készüléket 3 éves kort betöltött gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal élők, hozzá nem értő és a terméket nem ismerő személyek abban az esetben használhatják, ha eközben felügyelet alatt állnak vagy ha a készülék biztonságos használatával kapcsolatban betanítást kaptak és a használatból eredő veszélyeket megértették. 3 és 8 év közötti gyermekek csak a készülékhez csatlakoztatott csaptelepet működtethetik. Gyermekek nem játszhatnak a készülékkel. Gyermekek felügyelet nélkül nem végezhetik a készülék tisztítását és felhasználói karbantartását.

Vagyoni károk

Az vízvezetékeket és a biztonsági részegységeket az üzemeltető lássa el fagyvédelemmel.

Tudnivaló

Zárt üzemmód: A készülék nyomás alatt áll. Felfütés közben tágulási víz csepeg a biztonsági szelepből.

▶ Ha felfűtés után továbbra is csepeg a víz, akkor hívjon szakembert.

Nyitott üzemmódban: Minden egyes felfűtési folyamat során a kifolyócsőből tágulási víz csöpög.

2.3 Tanúsítvány

Lásd a készülék típustábláját.

3. Készülékleírás

A készülék a csatlakoztatott fűtőteljesítménnyel elektromosan melegíti az ivóvizet. A hőmérsékletet a hőmérséklet-beállító gombbal lehet beállítani. Az áramellátástól függően a kívánt hőmérséklet eléréséig a felmelegítés automatikusan történik. Az aktuálisan rendelkezésre álló hőtartalom kijelzésre kerül.

Nyitott (nyomásmentes) és zárt (nyomásálló) üzemmód lehetséges.

Az acél belső tartály speciális „anticor®” direkt zománcozással és fogyásjelzős anóddal van ellátva. A fogyásjelzővel rendelkező anód védi a tartály belsejét a korróziótól.

3.1 Fagyvédelem

Amennyiben az áramellátás biztosított, a készülék fagyvédelme 'hideg' hőmérséklet-beállítás mellett is működik. A készülék időben bekapcsol és felmelegíti a vizet. A készülék nem biztosítja a vízcsövek és a biztonsági szerelvény fagyvédelmét.

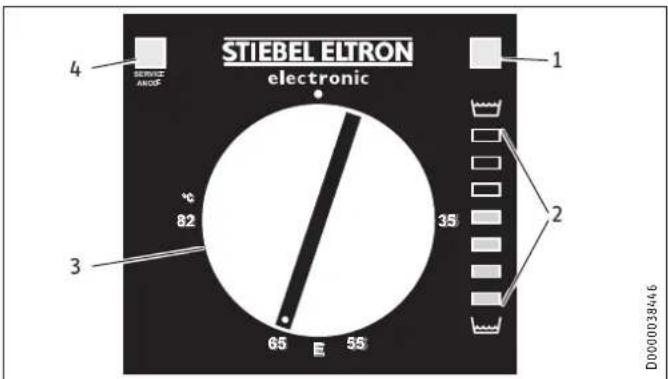

4. Beállítások

A hőmérséklet fokozatmentesen állítható.

STIEBEL ELTRON electronic 4 SERVICE ANOIS 3 82 65 E 55 35 1 2 D0000038446

1 Működésjelző lámpa

2 Hőtartalom-kijelző

3 Hőmérséklet-beállító gomb

4 „SERVICE ANODE” jelzőlámpa

- Hideg

E javasolt energiatakarékos beállítás, alacsony vízkóképződés, 60 °C

82 °C maximális hőmérséklet-beállítás

A rendszer jellegéből adódóan a hőmérséklet eltérhet a beállított értéktől.

„SERVICE ANODE” jelzőlámpa

Zárt üzemmód:

Vagyoni károk

Zárt üzemmód:

▶ Ha a „SERVICE ANODE” jelzőlámpa kigyullad, értesítsen egy szakembert.

Nyitott üzemmódban:

Tudnivaló

A „SERVICE ANODE” jelzőlámpának nyitott üzemmódban nincs funkciója.

Ellenőrizze a védőanódot először két év elteltével, szükség esetén pedig cserélje ki.

Működésjelző lámpa

A víz felmelegítése közben a működéskijelző jelzőlámpája világít.

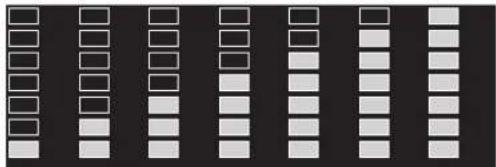

Hótartalom-kijelző

A 15 °C hidegvíz-hőmérséklet és 65 °C-os hőmérséklet-beállítás mellett aktuálisan rendelkezésre álló 40 °C hőmérsékletű kevertvíz-mennyiség kerül kijelzésre. A világító lámpák száma a minimálisan rendelkezésre álló 40 °C-os kevertvíz-mennyiséget jelzi.

Ez lehetővé teszi, hogy a hőmérséklet-beállítást optimálisan és energiatakarékosan az Ön vízvételi szokásaihoz igazítsa. Javasoljuk, hogy a hőmérsékletet először 65 °C-ra állítsa be. Ha az Ön számára lehetséges legnagyobb vízvételi mennyiség után is több lámpa világít, akkor alacsonyabb hőmérsékletet állíthat be.

	Melegvízigény, kevertvíz-mennyiség 40 °C
Fürdés	120-150
Zuhanyozás	30-50
Kézmosás	2-5

5. Tisztítás, ápolás és karbantartás

▶ A készülék villamos biztonságát és biztonsági szerelvényeinek működését rendszeresen ellenőriztesse szakemberrel.
A fogyásjelzős anódot szakembernek kell cserélnie, amint a „SERVICE ANODE” jelzőlámpa kigyullad (lásd a „Karbantartás / A fogyásjelzős anód cseréje” c. fejezetet).
Súroló hatású vagy oldószertartalmú tisztítószerek használata tilos! A készülék ápolása és tisztítása nedves ruhával végezhető.

Vízkőlerakódás

Magas hőmérsékleten majdnem minden vízből rakódik ki vízkő. amely a készülékben lerakódva befolyásolja annak működését és élettartamát. Ezért időről időre el kell végezni a fűtőbetét vízkőtelenítését. A helyi vízminőséget jól ismerő szakember meg tudja mondani a következő karbantartás időpontját.
Rendszeresen ellenőrizze a csaptelepeket. A szerelvények kifolyócsövein lerakódott vízkő kereskedelmi forgalomban kapható vízkóoldóval távolítható el.
▶ Rendszeresen működtesse a biztonsági szelepet; így elkerülhető a szelep pl. vízkő miatti megszorulása.

1. Üzemzavar-elhárítás

Probléma	Kiváltó ok	Elhárítás
A víz nem melegszik fel.	Nincs feszültség.	Ellenőrizze a biztosítékokat az épület elektromos rendszerében.
Kevés a kifolyó vízmeny-nyiség.	A csaptelep vízsugársza-bályzőja vagy a zuhanyfej elvízkövesedett vagy szennyeződött.	Tiszítítsa meg és / vagy vízkőmentesítse a ví-zsugár-szabályzót és a zuhanyfejet.
A „SERVICE ANODE” jel-zőlámpa világít.	A fogyásjelzős anódot ki kell cserélni.	Forduljon szakemberhez.

Ha a kiváltó okot nem tudja elhárítani, akkor forduljon szakemberhez. A jobb és gyorsabb segítség érdekében adja meg a típus-táblán látható gyári számot (000000-0000-000000).

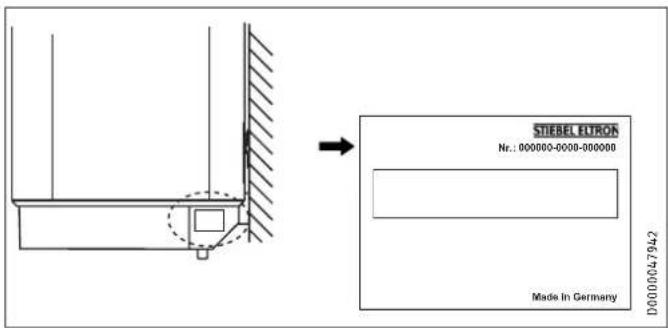

STIEBEL ETRON Nr.: 000000-0000-000000 Made in Germany D000004794.2

TELEPÍTÉS

7. Biztonság

A készülék telepítését, üzembe helyezését, illetve a karbantartását és javítását csakis szakember végezheti.

7.1 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az esetben garantáljuk, ha a készülékhez ajánlott tartozékokat és eredeti pótalkatrészeket használnak.

7.2 Előírások, szabványok és rendelkezések

Tudnivaló

Tartson be minden nemzeti és helyi előírást, illetve ren-delkezést.

8. Készülékleírás

8.1 Szállítási terjedelem

A készülékkel együtt leszállított tartozékok:

• Fali felfüggesztés (2 db, a 120 l és 150 l névleges ürtartalmú készülékekhez)
• 5 mm-es távtartók (2 db felül / 2 db alul; a 120 l és 150 l névleges úrtartalmú készülékeknél pedig 4 db felül / 4 db alul)
• Sapkák (2 db)
• Szerelősablon

8.2 Tartozékok

Szükséges tartozékok

Zárt (nyomásálló) működéshez különböző biztonsági szerelvények állnak rendelkezésre a hálózati víznyomástól függően. Ezek a típustesztelt biztonsági szerelvények megvédik a készüléket a nem megengedett túlnyomással szemben.

További tartozékok

Nyitott üzemmódhoz tartozékként szerelvények is kaphatók.

9. Előkészületek

9.1 Felszerelés helye

A készüléket fix fali felszerelésre terveztük. Ügyelni kell arra, hogy a fal kellőképp teherviselő legyen.

A készülékeket mindig függőleges helyzetben, fagymentes helyiségben és a vízvételi hely közelében szerelje fel.

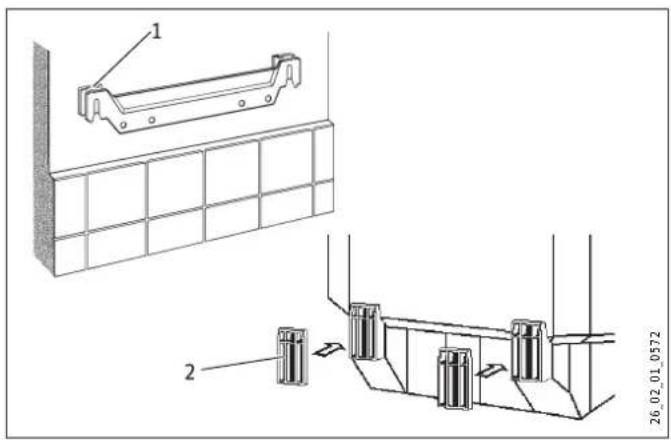

9.2 A fali tartó felszerelése

▶ A méretek falra történő átviteléhez a szerelősablont használhatja.

Fúrja ki a lyukakat és rögzítse a fali tartót csavarral és tiplivel. A rögzítési anyagokat a fal szilárdságának megfelelően kell kiválasztani.

A mellékelt távtartókkal kiegyenlítheti a fal egyenetlenségeit.

A 120 l és 150 l névleges úrtartalmú készülékeknél 2 falfelfüggesztés szükséges.

1 Felső távtartó
2 Alsó távtartó

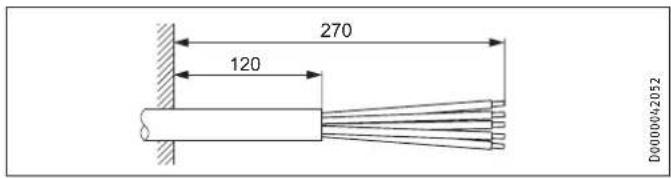

9.3 Készítse elő a hálózati tápkábelt

270 120 D0000042052

10. Felszerelés

10.1 Vízcsatlakozás

Vagyoni károk

Minden vízbekötési és szerelési munkát az előírásoknak megfelelően kell végezni.

A készüléket zárt (nyomásálló) üzemmódban kell működtetni, nyomástartó szerelvényekkel. Nyitott (nyomásmentes) üzemmódban nyitott szerelvényeket használjon. Kösse be a hidraulikus csatlakozókat lapos tömítéssel.

10.1.1 Engedélyezett alapanyagok

Vagyoni károk

Műanyag csőrendszerek alkalmazása esetén vegye figyelembe a gyártói utasításokat és a „Műszaki adatok / Üzemzavarok” c. fejezetben leírtakat.

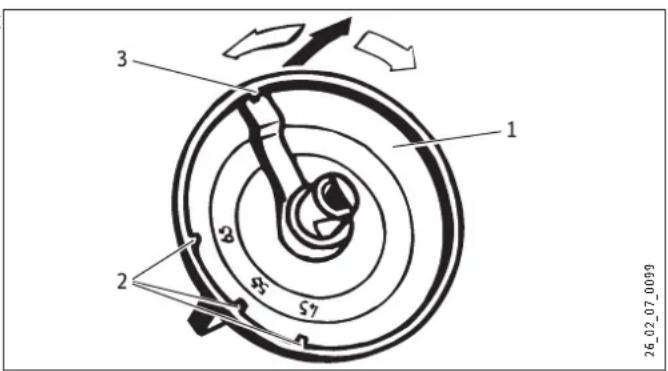

A hőmérséklet beállítása szakember által korlátozható (lásd a „Beállítások / Hőmérséklet-beállítás korlátozása” c. fejezetet).

Hidegvízvezeték

Alapanyagként tűzihorganyzott acél, rozsdamentes acél, réz és műanyag engedélyezett.

Egy biztonsági szelep beépítése szükséges.

Melegvízvezeték

Alapanyagként nemesacél, réz és műanyag csőrendszerek engedélyezettek.

10.1.2 Zárt (nyomásálló) több vízvételi hely ellátásához

A maximálisan megengedett nyomást nem szabad túllépni (lásd a „Műszaki adatok / Adattáblázat” c. fejezetet és a tartály műszaki adatait).

Szereljen be egy típustesztelt biztonsági szelepet a hideg-víz-bevezetésbe. Ennek során vegye figyelembe, hogy a hálózati víznyomástól függően adott esetben szükség lehet további nyomáscsökkentő szelepre.

▶ A lefolyócsövet úgy kell méretezni, hogy teljesen nyitott biztonsági szelep esetén a víz akadálytalanul elfolyhasson.

▶ A biztonsági szelep lefolyócsövét folytonos eséssel, fagymen tes helyiségben kell felszerelni.

▶ A biztonsági szelep leeresztő csatlakozójának a légkör felé nyitva kell maradnia.

10.1.3 Nyitott (nyomásmentes) egy vízvételi hely ellátásához

Tudnivaló

Ne zárja el a kifolyónyílást és a csaptelep forgókarját. Ne használjon sugárszabályzókat vagy perlátort.

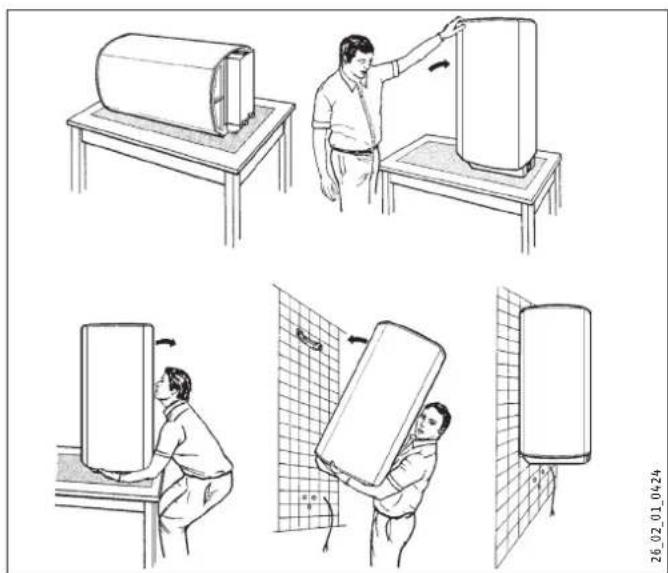

10.2 A készülék felszerelése

A 120 l és 150 l névleges úrtartalmú készülékeknél a telepítéshez 2 emberre van szükség.

▶ Szerelje fel a sapkákat.

10.3 Elektromos csatlakozás

FIGYELMEZTETÉS Áramütés

Minden elektromos bekötési és szerelési munkát az előírásoknak megfelelően kell elvégezni. Bármilyen munkavégzést megelőzően a készüléket összpólusú módon le kell választani az elektromos hálózatról.

FIGYELMEZTETÉS Áramütés

A hálózati tápfeszültség bekötése csakis fix módon, a kivehető kábelátvezetésen keresztül történhet. A készülék összes érintkezőjénél legalább 3 mm leválasztási távolsággal kell biztosítani a leválasztás lehetőségét a hálózatról.

FIGYELMEZTETÉS Áramütés

Feltétlenül csatlakoztassa a készüléket a védővezetékhez!

Vagyoni károk

Szereljen fel áram-védőkapcsolót (ÁVK).

Vagyoni károk

Vegye figyelembe a típustáblán szereplő adatokat. A megadott feszültségnek meg kell egyeznie a hálózati feszültséggel.

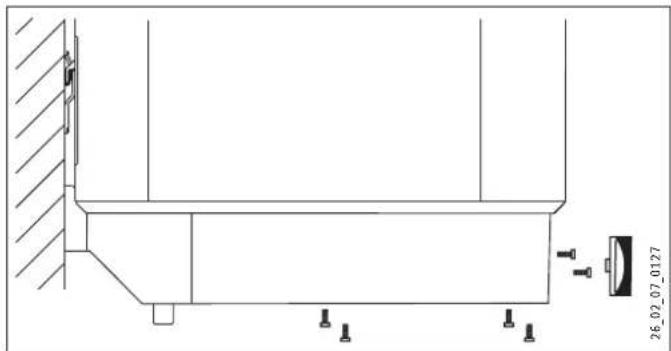

Húzza le a hőmérséklet-szabályozó gombot.
Csavarja ki a csavarokat.
▶ Vegye le a ház alsó burkolatát.
▶ Lefelé húzza ki a kábelátvezetést; eközben nyomja a reteszelőhorgot.

▶ Tolja a kábelátvezetést a csatlakozókábelre, majd ismét kattintsa be a kábelátvezetést.

A villamos kapcsolási rajzok alapján csatlakoztassa a kívánt teljesítményt (lásd a „Műszaki adatok / Villamos kapcsolási rajzok és csatlakozók” c. fejezetet).

▶ Szerelje fel a ház alsó sapkáját.
Csavarja be a csavarokat.
▶ Helyezze vissza a hőmérséklet-beállító gombot.
▶ Golyóstollal ikszelje be a kiválasztott csatlakozási teljesítményt és feszültséget a típustáblán.

Zárt (nyomásálló) működés

▶ A csövek készülékhez való csavarozásával csatlakoztassa a biztonsági szerelvényeket a készülékhez.

Nyitott (nyomásmentes) üzemmód

Csavarozza a készüléket a csaptelephez.

11. Üzembe helyezés

11.1 Első üzembe helyezés

▶ Nyisson meg egy vízvételi helyet, addig, amíg a készülék meg nem telik és a levegő teljesen nem távozik a vízhálózatból.
- Állítsa be az átfolyó mennyiséget. Ennek során ügyeljen a maximálisan megengedett átfolyó mennyiség biztosítására teljesen nyitott csaptelep esetén (lásd a „Műszaki adatok / Adattábla” c. fejezetet).

▶ Zárt (nyomásálló) üzemmód:

Adott esetben csökkentse a biztonsági szerelvény fojtásán átfolyó víz mennyiségét.
- Állítsa a hőmérséklet-beállító gombot a maximális hőmérsékletre.

▶ Kapcsolja be a hálózati feszültséget.

▶ Ellenőrizze a készülék működését. Eközben ügyeljen a hő-mérséklet-szabályzó lekapcsolására.
▶ Zárt (nyomásálló) üzemmód: Ellenőrizze a biztonsági szerelvény működőképességét.

11.1.1 A készülék átadása

Magyarázza el a felhasználóknak a készülék és a biztonsági szerelvények működését. Ismertesse meg velük a használatát.
▶ Figyelmeztesse a felhasználókat az esetleges veszélyekre, különösen a leforrázás veszélyére.
▶ Adja át ezt az útmutatót.

11.2 Ismételt üzembe helyezés

Lásd az „Első üzembe helyezés” c. fejezetet.

12. Beállítások

A hömérséklet-beállítás korlátozása

A hőmérséklet-korlátozás a hőmérséklet-beállító gomb alatt állítható be.

▶ Fordítsa a hőmérséklet-beállító gombot „hideg” állásba, és válassza le a készüléket a villamos hálózatról.
▶ Távolítsa el a hőmérséklet-beállító gombot.

1 Hőmérséklet-beállító gomb
2 Hőmérséklet-beállítás korlátozása 45 °C-ra, 55 °C-ra, 65 °C-ra
3 Gyári beállítás: 85 °C

• Állítsa be a hőmérséklet-beállítási határértéket.
  ▶ Helyezze vissza a hőmérséklet-beállító gombot.

13. Üzemen kívül helyezés

Válassza le a készüléket a hálózatról a biztosítékkal.
▶ Ürítse le a készüléket (lásd a „Karbantartás / A készülék leürítése” c. fejezetet).

14. Üzemzavar-elhárítás

Tudnivaló

-15 °C alatti hőmérsékleten a biztonsági hőmérsékletkorlát kioldhat. A készülék már tároláskor vagy szállításkor is ki lehet téve ilyen hőmérsékleti hatásnak.

Üzemzavar Kiváltó ok Elhárítás
A víz nem melegszik fel.	A biztonsági hőmér-sékletkorlát működésbe lépett, mert a szabályozó meghibásodott.	Szüntesse meg a hiba okát. Cserélje ki a szabályzó-hőmérsékletkorlát együttest.
	Működésbe lépett a biz-tonsági hőmérsékletkor-lát, mert a hőmérséklet -15°C alá süllyedt.	Nyomja meg a vissza-állítő gombot (lásd az ábrán).

A fütőkarima meghibá- sodott.		Cserélje ki a fütőkarimát.
A biztonsági szelep csö- pög a fütés kikapcsolt állapotában.	A szelepülék szennye- zödött.	Tisztítsa meg a szelepü- léket.
A „SERVICE ANODE” jel- zölámpa világít.	A fogyásjelzős anód el- használódott.	Cserélje ki a fogyásjelzős anódot.

A biztonsági hőmérséklet-korlátozó visszaállító gombja

A visszaállító gomb a hőmérséklet-beállító gomb mögött található.

Húzza le a hőmérséklet-szabályozó gombot.

1 A biztonsági hőmérséklet-korlátozó visszaállító gombja
2 Kombinált szabályozó-határoló

15. Karbantartás

FIGYELMEZTETÉS Áramütés

Minden elektromos bekötési és szerelési munkát az előírásoknak megfelelően kell elvégezni.

Minden munka megkezdése előtt minden pólusnál válassza le a készüléket a hálózatról.

Bizonyos karbantartási munkálatokhoz el kell távolítani az alsó sapkát.

Ha a készüléket le kell üríteni, akkor vegye figyelembe az „A ké- szülék leürítése” c. fejezetben leírtakat.

Tartsa be a kombinált szabályozó-határoló bemerítési mélységeit (lásd a „Műszaki adatok / Méretek és csatlakozások” c. fejezetet).

15.1 A biztonsági szelep ellenőrzése

▶ Rendszeresen ellenőrizze a biztonsági szelepet.

15.2 A készülék leürítése

FIGYELMEZTETÉS Égési sérülés

Leürítéskor a készülékből forró víz folyhat ki.

Amennyiben a készüléket karbantartási munkához vagy a teljes rendszer fagyveszély elleni védelme céljából le kell üríteni, a következők szerint járjon el:

Zárja el a hidegvíz-bevezetés zárószelepét.
Nyissa ki minden vízelvételi helyen a melegvizes csapokat.

1 Ürítőszelep G 3/4 tömlőcsatlakozóval

Csavarja le a sapkát a „Leürítés” csatlakozásról.

15.3 A fogyásjelzős anód ellenőrzése/cseréje

▶ Ellenőrizze a fogyásjelzős anódot, amikor a SERVICE ANODE jelzőlámpa világít, és szükség esetén cserélje ki.

SH 30 S (M 8)

▶ A fogyásjelzős anód cseréjéhez távolítsa el a fűtőkarimát.

SH 50 - 150 S (G ^3/4 )

Az anódot a fűtőkarima eltávolítása nélkül is kicserélheti.

1 Nyomáskapcsoló fogyásjelzős anódhoz
2 Karimaperem
3 tömítőgyűrű

▶ Az anód cseréjekor feltétlenül ügyeljen arra, hogy a nyomás-kapcsolót szorosan csavarja fel.

Meghúzási nyomaték: 1 ^+0,5 Nm (kézzel szorosan)

15.4 Vízkőmentesítés

▶ Nyitott üzemmódban: Ha kézi zuhannyal ellátott keverőcsapot használ, rendszeres vízkömentesítésre van szükség.
▶ A karima vízkőmentesítését csak leszerelés után végezze el. A tartály felületét és a jelzőanódot nem szabad vízkőoldóval lekezelni.

15.5 korrózióvédő ellenállás

Ügyeljen arra, hogy a karbantartás során a szigetelőlemezen lévő korrózióvédő ellenállás ne sérüljön meg és ne legyen eltávolítva. A csere után szabályosan szerelje vissza a korrózióvédő ellenállást.

1 2 3 4 D0000048051

1 Korrózióvédő ellenállás (390 Ω)
2 Nyomólemez
3 Szigetelőlemez
4 Fütőkarima

16. Műszaki adatok

16.1 Méretek és csatlakozások

D0000024799

SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S
a10	készülék	Magasság	mm	770	740	1050	1050	1210	1445
a20	készülék	Szélesség	mm	410	510	510	510	510	510
a30	készülék	Mélység	mm	420	510	510	510	510	510
b02	Elektr. vezetékek átvezetése I			PG 21	PG 21	PG 21	PG 21	PG 21	PG 21
b03	Elektr. vezetékek átvezetése II
c01	Hidegvíz bevezetés	Külső menet		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Melegvíz kifolyó	Külső menet		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
i14	Fali felfüggesztés I	Magasság	mm	700	600	900	900	900	1100
		Rögzítőcsavar max. ∅	mm	12	12	12	12	12	12
i15	Fali felfüggesztés II	Magasság	mm					300	300
		Rögzítőcsavar max. ∅	mm					12	12

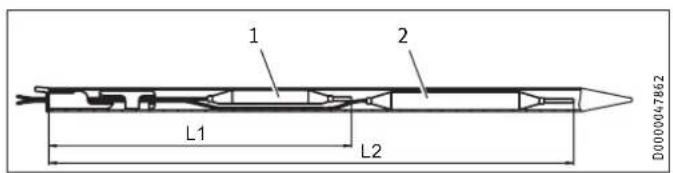

Kombinált szabályozó-határoló bemerítési mélységei

1 2 L1 L2 D0000047862

1 Határolóérzékelő

2 Szabályzóérzékelő

		SH30 S		SH50 S		SH80 S	SH 100S	SH 120S	SH 150S
L1	Bemerítésimélység	mm	260 260	240	240 240	260
L2	Bemerítésimélység	mm	380 380	350	350 350	380

16.2 Elektromos kapcsolási rajzok és csatlakozások

7 1 3 4 7 8 9 1 2 3 4 6 5 12 22 321 11 21 31 p> ± N L 1 L 2 L 3 85_02_07_0025

1 Kapocs a teljesítmény átkapcsolásához

2 Dugaszolható elosztó nullavezetőhöz

3 Hőtartalom-kijelző

4 Nyomáskapcsoló fogyásjelzős anódhoz

5 Biztonsági hőmérsékletkorlát

6 Hőmérséklet-szabályozó

7 Fütötestek - 2 kW \~ 230 V

1 kW 2 kW 7 8 9 1/N/PE ~ 230 V 7 8 9 1/N/PE ~ 230 V

16.3 Felfűtési grafikon

A felfűtési idő a tároló feltöltöttségétől, a hidegvíz hómérsekletétől és a fűtőteljesítménytől függ.

Diagram 15 °C-os hidegvíz-hőmérséklet esetén:

Hőmérséklet-alapjel beállítása 82 °C

X Névleges térfogat [I]

Y Időtartam [h]

1 1 kW

2 2 kW

3 3 kW

4 4 kW

5 6 kW

16.4 Energiafogyasztási adatok

Termékadatlap: Hagyományos vízmelegítő a 812/2013/EU, illetve a 814/2013/EU rendelet előírásai szerint

SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S
		073047	073048	073049	073050	073051	073052
Gyártő		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Terhelési profil		S	M	M	L	L	XL
Energiahatékonysági osztály		B	C	C	C	C	C
Energetikai hatásfok	%	36	38	37	38	38	39
Éves villamosenergia-fogyasztás	kWh	518	1349	1381	2666	2705	4321
Gyári hőmérséklet-beállítások	°C	60	60	60	60	60	60
Hangteljesítményszint	dB(A)	15	15	15	15	15	15
Lehetőség a kizárólag alacsony fogyasztási időszakban történő működtetésre		-	-	-	-	-	-
Smart funkció		-	-	-	-	-	-
Napi villamosenergia-fogyasztás	kWh	2,437	6,233	6,419	12,288	12,516	19,859
Kevertvíz-mennyiség 40 °C	l	50	80	122	133	182	229

16.5 Adattábla

		SH 30 S	SH 50 S	SH 80 S	SH 100 S	SH 120 S	SH 150 S
		073047	073048	073049	073050	073051	073052
Hidraulikai adatok
Névleges ürtartalom	I	30	50	80	100	120	150
Kevertvíz-mennyiség, 40 °C (15 °C / 65 °C)	I	59	97	159	198	235	292
Elektromos adatok
Csatlakozási teljesítmény ~ 230 V	kW	1-4	1-4	1-4	1-4	1-4	1-4
Csatlakozási teljesítmény ~ 400 V	kW	3-6	3-6	3-6	3-6	3-6	3-6
Fázisok		1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE	1/N/PE, 2/N/PE, 3/N/PE
Névleges feszültség	V	230/400	230/400	230/400	230/400	230/400	230/400
Frekvencia	Hz	50/-	50/-	50/-	50/-	50/-	50/-
Egykörös üzemmód		X	X	X	X	X	X
Alkalmazási határértékek
Hőmérséklet-beállítási tartomány	°C	35-82	35-82	35-82	35-82	35-82	35-82
Max. megengedett nyomás	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Vizsgálati nyomás	MPa	0,78	0,78	0,78	0,78	0,78	0,78
Max. megengedett hőmérséklet	°C	95	95	95	95	95	95
Max. átfolyási mennyiség	I/perc	18	18	18	18	18	18
Min. bejövő víznyomás	MPa	0,1	0,1	0,1	0,1	0,1	0,1
Max. belépő víznyomás	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Ivóvíz max./min. vezetőképessége	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Energetikai adatok
24 órás készenlěti energiafogyasztás 65 °C-on	kWh	0,46	0,54	0,67	0,86	0,99	1,1
Energiahatékonysági osztály		B	C	C	C	C	C
Kivitel
Védettség (IP)		IP 25	IP 25	IP 25	IP 25	IP 25	IP 25
Zárt kivitel		X	X	X	X	X	X
Nyitott kivitelű		X	X	X	X	X	X
Szín		fehér	fehér	fehér	fehér	fehér	fehér
Méretek
Magasság	mm	770	740	1050	1050	1210	1445
Szélesség	mm	410	510	510	510	510	510
Mélység	mm	420	510	510	510	510	510
Tömegadatok
Tömeg feltöltve	kg	53	78	118	140	165	203
Önsúly	kg	23,1	28	38	40,8	45,5	53,3

16.6 Üzemzavarok

Üzemzavar esetén 95 °C hőmérséklet és 0,6 MPa nyomás léphet fel.

Garancia

A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvá- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk.

Az olyan készülékekre nem tudunk garanciát biztosítani, amelyek olyan országokban vásároltak meg, amelyekben nincs leányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát.

Környezetvédelem és újrahasznosítás

▶ A készülékeket és az anyagokat a használatuk után a nemzeti előírásoknak megfelelően ártalmatlanítsa.

▶ Ha a készüléken egy áthúzott szemeteskuka szimbóluma látható, vigye a készüléket újra-felhasználás és újrahasznosítás céljából a kom-munális gyűjtőhelyekre vagy a kiskereskedelmi visszavételi pontokra.

Ez a dokumentum újrahasznosítható papírból készült.

▶ A dokumentumot a készülék életciklusának végén a nemzeti előírásoknak megfelelően ártalmatlanítsa.

PAP
