MANUAL DE USUARIO PSH Classic STIEBEL ELTRON

INDICACIONES ESPECIALES

OPERACIÓN

1. Indicaciones generales 35

1.1 Instrucciones de seguridad 35

1.2 Otras marcas presentes en esta documentación ____ 35

2.1 Utilización conforme a las prescripciones 35

2.2 Instrucciones generales de seguridad 36

2.3 Sello de certificación 36

1. Descripción del aparato 36

2. Configuración 36

4.1 Períodos de vacaciones y de ausencia 36

1. Limpieza, conservación y mantenimiento 37

2. Resolución de problemas 37

INSTALACIÓN

1. Seguridad 37

7.1 Instrucciones generales de seguridad ____ 37

7.2 Directivas, normas y disposiciones 37

1. Descripción del aparato 37

8.1 Ámbito de suministro 37

1. Preparativos 37

9.1 Lugar de montaje 37

9.2 Montaje del enganche de pared 38

9.3 Preparación del cable de conexión a la red eléctrica _38

1. Montaje 38

10.1 Conexión de agua 38

10.3 Instalación del indicador de temperatura 39

1. Puesta en marcha 39

11.1 Primera puesta en marcha 39

11.2 Nueva puesta en marcha 39

1. Puesta fuera de servicio 39

2. Localización y reparación de averías 39

3. Mantenimiento 40

14.1 Compruebe la válvula de seguridad ____ 40

14.2 Vaciado del aparato 40

14.3 Compruebe / cambie el ánodo de protección. ____ 40

14.4 Eliminación de cal 40

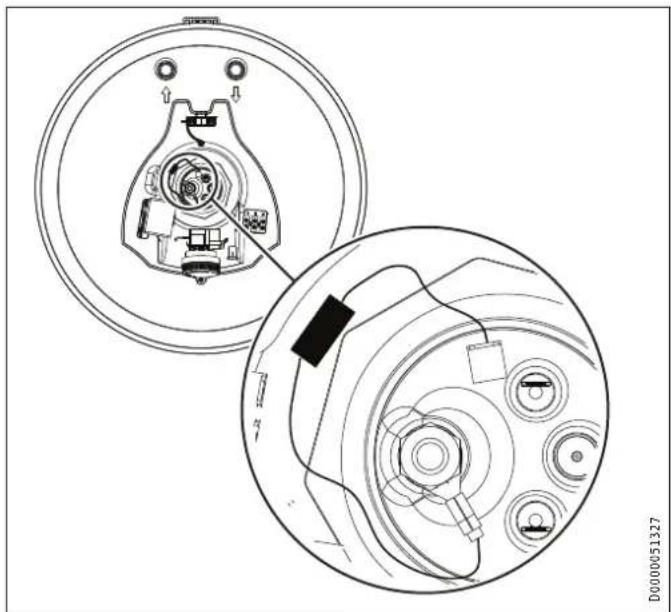

14.5 Resistencia de protección anticorrosión ____ 40

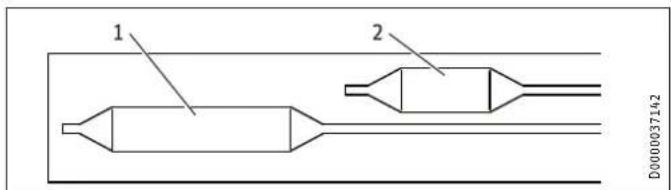

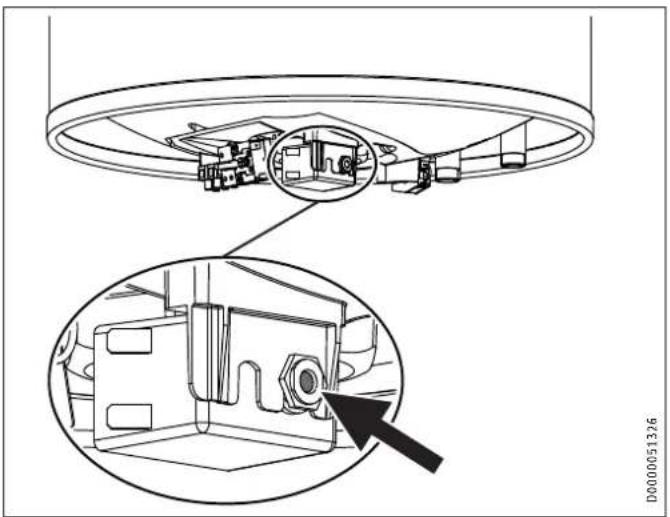

14.6 Cambie la combinación de regulador y limitador ____ 40

1. Especificaciones técnicas 41

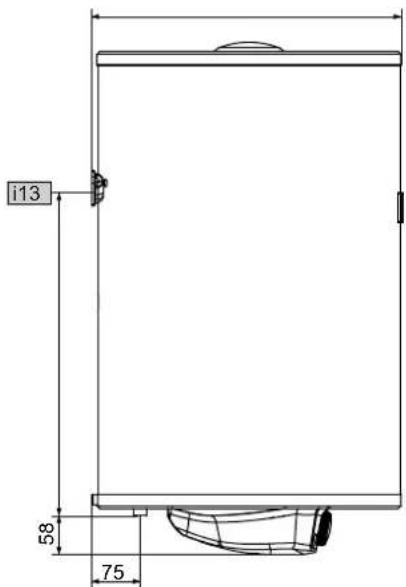

15.1 Dimensiones y conexiones 41

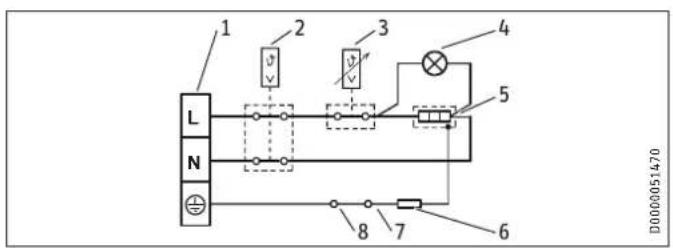

15.2 Esquema eléctrico 42

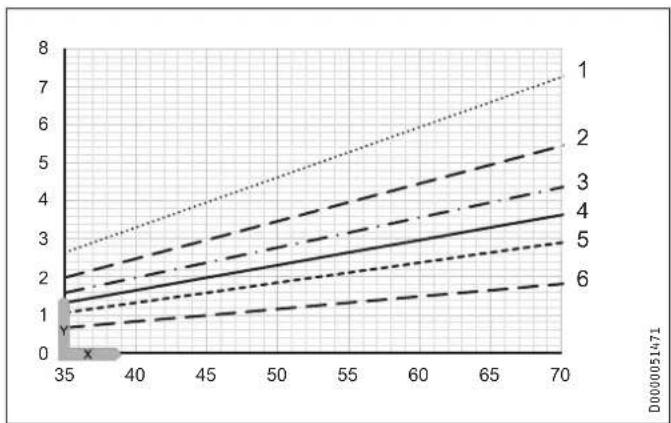

15.3 Diagramas de calefacción 42

15.4 Condiciones en caso de avería 42

15.5 Datos sobre el consumo energético 42

15.6 Tabla de especificaciones 43

GARANTÍA

MEDIO AMBIENTE Y RECICLADO

INDICACIONES ESPECIALES

- El aparato puede ser utilizado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales limitadas, o con falta de experiencia y conocimientos, solo bajo la vigilancia de otra persona o si antes han recibido instrucciones sobre el uso seguro del aparato y han comprendido los peligros que pueden derivarse. No deje que los niños jueguen con el aparato. Las tareas de limpieza y mantenimiento propias del usuario no deben ser realizadas por niños sin vigilancia.

- La conexión a la red eléctrica solo está permitida estableciendo una conexión fija. El aparato debe poder desconectarse omnipolarmente de la red eléctrica mediante una separación de al menos 3 mm.

- Fije el aparato tal como se describe en el capítulo „Instalación / Preparativos“.

- Tenga en cuenta la presión máxima admisible (consulte el capítulo „Instalación / Especificaciones técnicas / Tabla de especificaciones“).

- Este aparato está presurizado. Durante el calentamiento se produce un goteo del agua de expansión debido a una fuga en la válvula de seguridad.

- Accione periódicamente la válvula de seguridad para evitar que se obstruya, p. ej., debido a la acumulación de cal.

- Vacíe el aparato tal y como se describe en el capítulo „Instalación / Mantenimiento / Vaciado del aparato“.

- Instale una válvula de seguridad comprobada por tipo en el tubo de alimentación de agua fría. Observe que, en función de la presión de suministro, puede que necesite adicionalmente una válvula reductora de presión.

- Dimensione la tubería del desagüe de modo que, cuando la válvula de seguridad esté abierta del todo, el agua pueda salir sin obstáculo alguno.

• Monte la tubería de descarga de la válvula de seguridad con una inclinación descendente constante en una habitación resguardada de la escarcha.
• La apertura de descarga de la válvula de seguridad debe permanecer abierta al exterior.

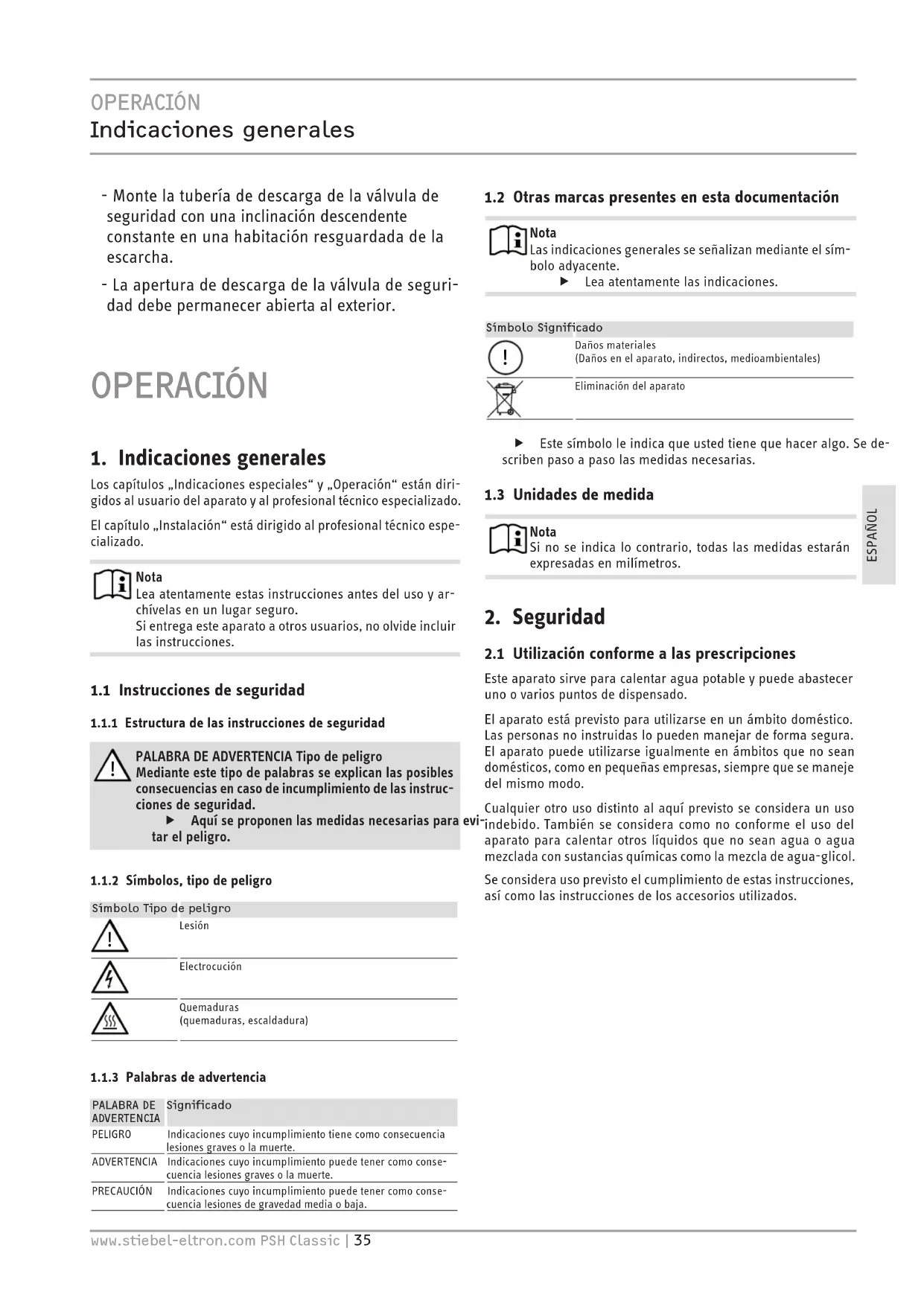

OPERACIÓN

1. Indicaciones generales

Los capítulos „Indicaciones especiales“ y „Operación“ están dirigidos al usuario del aparato y al profesional técnico especializado.

El capítulo „Instalación“ está dirigido al profesional técnico especializado.

Nota

Lea atentamente estas instrucciones antes del uso y archívelas en un lugar seguro.

Si entrega este aparato a otros usuarios, no olvide incluir las instrucciones.

1.1 Instrucciones de seguridad

1.1.1 Estructura de las instrucciones de seguridad

PALABRA DE ADVERTENCIA Tipo de peligro Mediante este tipo de palabras se explican las posibles consecuencias en caso de incumplimiento de las instrucciones de seguridad.

- Aquí se proponen las medidas necesarias para tar el peligro.

1.1.2 Símbolos, tipo de peligro

Símbolo Tipo de peligro

Lesión

Electrocución

Quemaduras (quemaduras, escaldadura)

1.1.3 Palabras de advertencia

PALABRA DE ADVERTENCIA	Significado
PELIGRO	Indicaciones cuyo incumplimiento tiene como consecuencia lesiones graves o la muerte.
ADVERTENCIA	Indicaciones cuyo incumplimiento puede tener como consecuencia lesiones graves o la muerte.
PRECAUCIÓN	Indicaciones cuyo incumplimiento puede tener como consecuencia lesiones de gravedad media o baja.

1.2 Otras marcas presentes en esta documentación

Nota

Las indicaciones generales se señalizan mediante el símbolo adyacente.

▶ Lea atentamente las indicaciones.

Símbolo Significado

Daños materiales

(Daños en el aparato, indirectos, medioambientales)

Eliminación del aparato

▶ Este símbolo le indica que usted tiene que hacer algo. Se describen paso a paso las medidas necesarias.

Si no se indica lo contrario, todas las medidas estarán expresadas en milímetros.

2. Seguridad

2.1 Utilización conforme a las prescripciones

Este aparato sirve para calentar agua potable y puede abastecer uno o varios puntos de dispensado.

El aparato está previsto para utilizarse en un ámbito doméstico. Las personas no instruidas lo pueden manejar de forma segura. El aparato puede utilizarse igualmente en ámbitos que no sean domésticos, como en pequeñas empresas, siempre que se maneje del mismo modo.

Cualquier otro uso distinto al aquí previsto se considera un uso "indebido. También se considera como no conforme el uso del aparato para calentar otros líquidos que no sean agua o agua mezclada con sustancias químicas como la mezcla de agua-glicol.

Se considera uso previsto el cumplimiento de estas instrucciones, así como las instrucciones de los accesorios utilizados.

2.2 Instrucciones generales de seguridad

ADVERTENCIA Quemaduras

Los grifos/válvulas y la válvula de seguridad pueden calentarse durante el funcionamiento a más de 60 °C. A temperaturas de salida superiores a 43 °C existe peligro de escaldamiento.

ADVERTENCIA Lesiones

El aparato puede ser utilizado por niños a partir de 8 años, así como por personas con capacidades físicas, sensoriales o mentales limitadas, o con falta de experiencia y conocimientos, solo bajo la vigilancia de otra persona o si antes han recibido instrucciones sobre el uso seguro del aparato y han comprendido los peligros que pueden derivarse. No deje que los niños jueguen con el aparato. Las tareas de limpieza y mantenimiento propias del usuario no deben ser realizadas por niños sin vigilancia.

Daños materiales

El usuario debe proteger las tuberías de agua y la válvula de seguridad frente a la formación de escarcha.

Nota

Este aparato está presurizado. Durante el calentamiento se produce un goteo del agua de expansión debido a una fuga en la válvula de seguridad.

▶ Si gotea agua al finalizar el calentamiento, avise a su profesional técnico especializado.

2.3 Sello de certificación

Véase placa de especificaciones técnicas en el aparato.

3. Descripción del aparato

El aparato cerrado (estanco a la presurizado) calienta el agua potable eléctricamente. La temperatura puede ajustarse mediante el selector de temperatura. En función de la fuente de alimentación se realiza un calentamiento automático a la temperatura deseada. La temperatura actual del agua caliente se puede leer en el indicador de temperatura.

El depósito interior de acero está equipado con un revestimiento esmaltado especial „Co Pro“ y con un ánodo de protección. El ánodo es una protección activa que evita la corrosión del recipiente interior.

Protección anticongelante

El aparato está protegido también de la formación de escarcha en el ajuste de temperatura „*“ si la alimentación eléctrica está garantizada. El aparato se enciende a tiempo y calienta el agua. Las tuberías de agua y la válvula de seguridad no están protegidas frente a la escarcha por el aparato.

4. Configuración

Nota

Sólo el profesional técnico especializado podrá extraer el selector de temperatura.

Puede ajustar la temperatura mediante la regulación continua.

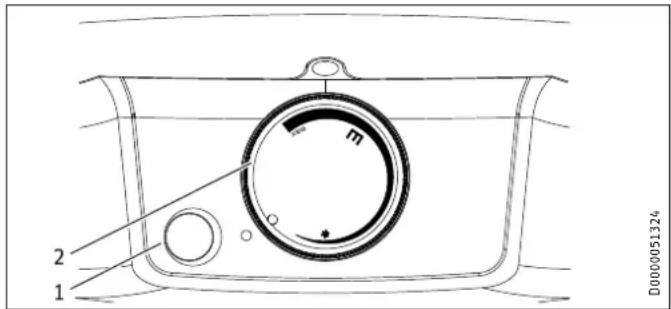

m 2 1 D0000051324

1 Lámpara de señalización de funcionamiento

2 Ajuste de temperatura

* Protección anticongelante

E Posición recomendada de ahorro de energía, calcificación baja, 60 °C

max Ajuste máximo de temperatura, 70 °C

Las temperaturas pueden divergir del valor de referencia en función del sistema.

Lámpara de señalización de funcionamiento

La lámpara de señalización de funcionamiento se enciende mientras que se calienta el agua.

Indicador de temperatura

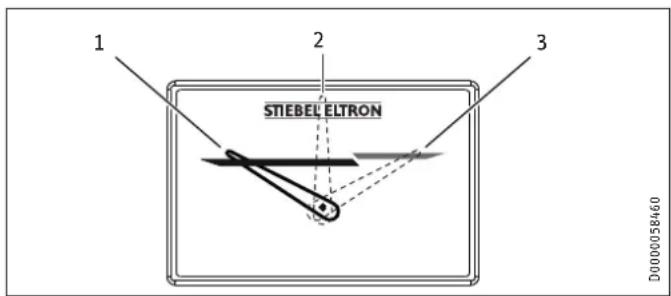

1 2 3 STIEBEL'ELTRON D0000058460

1 Posición del puntero a aprox. 30 °C

2 Posición del puntero a aprox. 50 °C

3 Posición del puntero a aprox. 70 °C

La temperatura actual se mide en la posición del indicador de temperatura, en el interior del depósito (consulte el capítulo „Especificaciones técnicas / Medidas y conexiones“).

4.1 Períodos de vacaciones y de ausencia

Ajuste el selector de temperatura a una posición entre la de protección anticongelante y la de ahorro de energía si no se va a usar durante varios días.
▶ Si no utiliza el aparato durante mucho tiempo ajuste la protección anticongelante para ahorrar. Si no hay peligro de formación de escarcha, puede desconectar el aparato de la red eléctrica.
Por motivos de higiene, caliente el contenido del depósito antes del primer uso una vez hasta más de 60 °C.

5. Limpieza, conservación y mantenimiento

Avise a un profesional técnico especializado para que revise periódicamente la seguridad eléctrica del aparato y el funcionamiento de la válvula de seguridad.
Transcurrido un año, avise a un profesional técnico especializado para que realice la primera revisión del ánodo de protección. El técnico decidirá el momento más adecuado para realizar la próxima revisión.
▶ No utilice detergentes agresivos ni disolventes. Para conser var y limpiar el aparato basta con utilizar un paño húmedo.

Accumulación de cal

Prácticamente toda el agua desprende cal a temperaturas elevadas. Esta se deposita en el aparato y repercute en el funcionamiento y en la vida útil del aparato. Es por ello que hay que eliminar la cal de los radiadores de vez en cuando. El profesional técnico especializado, el cual conoce la calidad local del agua, le indicará la fecha del próximo mantenimiento.
▶ Revise la grifería/valvulería periódicamente. La cal en las tomas de grifos puede eliminarse utilizando los productos antical disponibles en el mercado.
- Accione periódicamente la válvula de seguridad para evitar que se obstruya, p. ej., debido a la acumulación de cal.

6. Resolución de problemas

Problema Causa Solución
El agua no se calienta y la lámpara de señalización no se ilumina.	No hay tensión.	Revise los fusibles de la caja de fusibles doméstica.
El agua no se calienta suficientemente y la lámpara de señalización se ilumina.	La temperatura está ajustada a un nivel demasiado bajo.	Ajuste la temperatura a un nivel más alto.
	El aparato sigue calentándose, por ejemplo, después de un gran dispensado de agua caliente.	Espere hasta que la lámpara de señalización de funcionamiento se apague.
La cantidad descargada es demasiado baja.	El regulador de chorro en el grifo o el cabezal de la ducha presentan cal o están sucios.	Límpie y/o elimine la cal del regulador de chorro o del cabezal de la ducha.

Si no puede solucionar la causa, llame al profesional técnico especializado. Para poder ayudarle mejor y con mayor rapidez, indique el número de la placa de especificaciones técnicas (000000 y 0000-000000):

INSTALACIÓN

7. Seguridad

ata instalación, la puesta en marcha y el mantenimiento y reparación del aparato deben ser realizados exclusivamente por un profesional técnico especializado.

7.1 Instrucciones generales de seguridad

Solo garantizamos un nivel óptimo de funcionalidad y de seguridad y fiabilidad de funcionamiento si se utilizan accesorios y piezas de repuesto originales específicos para el aparato.

7.2 Directivas, normas y disposiciones

Nota

Observe todos los reglamentos y disposiciones nacionales y regionales.

8. Descripción del aparato

8.1 Ámbito de suministro

El suministro del aparato incluye:
- Válvula de seguridad
- Indicador de temperatura
- Descarga de tracción con 2 tornillos

9. Preparativos

9.1 Lugar de montaje

El aparato se ha previsto para el montaje fijo en pared en una superficie cerrada. Procure que la pared posea suficiente capacidad de carga.

Para derivar el agua de expansión debería instalarse un sistema de drenaje adecuado cerca del aparato.

El aparato debe montarse en posición vertical, en una habitación resguardada de las heladas y cerca del punto de dispensado.

El aparato no se puede montar en una esquina, ya que se tiene que poder acceder lateralmente a los tornillos de fijación en la pared.

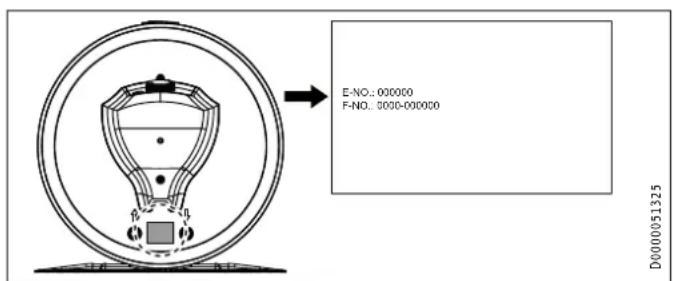

E-NO.: 000000 F-NO.: 0000-000000 D0000051325

9.2 Montaje del enganche de pared

Nota

Procure que el selector de temperatura quede accesible desde delante.

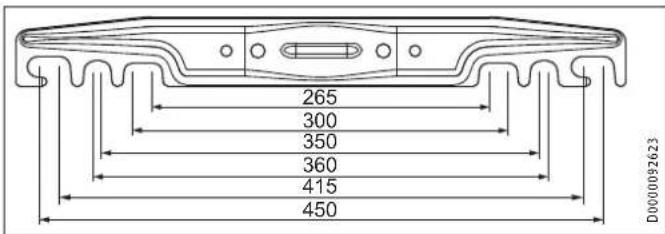

El enganche de pared fijado al aparato viene provisto de orificios alargados de enganche que permiten, generalmente, el montaje sobre pernos de enganche disponibles de aparatos anteriormente existentes.

• También puede transferir las dimensiones de los orificios sobre la pared (véase el capítulo „Especificaciones técnicas / Medidas y conexiones“).
• Taladre los orificios si es necesario y fije el enganche de pared mediante tornillos y tacos. Utilice un material de fijación adecuado para la resistencia de la pared.
  Enganche el aparato con el enganche de pared a los tornillos o pernos. Tenga presente, en este caso, el peso en vacío del aparato (véase el capítulo „Especificaciones técnicas / Tabla de datos“) y trabaje entre dos personas si así fuera necesario.
  ▶ Coloque el aparato en posición vertical.

9.3 Preparación del cable de conexión a la red eléctrica

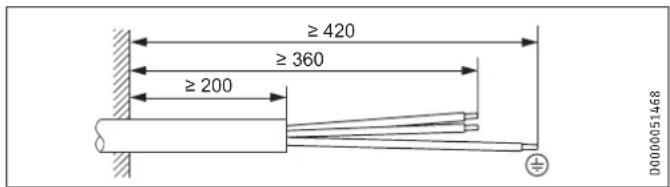

≥ 420 ≥ 360 ≥ 200 D0000051468

10. Montaje

10.1 Conexión de agua

Daños materiales

Realice todos los trabajos de conexión e instalación hidráulicos conforme a la normativa vigente.

El aparato debe utilizarse con grifería de presión.

▶ Lave a fondo la tubería de agua fría antes de conectar el aparato para evitar que penetren cuerpos extraños en el depósito o en la válvula de seguridad.

▶ Cierre las conexiones hidráulicas con sellado plano.

10.1.1 Materiales autorizados

Daños materiales

Si utiliza sistemas de tuberías de plástico, tenga presentes las indicaciones del fabricante y el capítulo "Especificaciones técnicas / Condiciones en caso de avería".

Tubería de agua fría

Los materiales permitidos son acero galvanizado, acero inoxidable, cobre y plástico.

Tubería de agua caliente

Los materiales permitidos son acero inoxidable, cobre y plástico.

10.1.2 Montaje de la válvula de seguridad

Nota

Si la presión del agua es superior a 0,6 MPa deberá montar una válvula reductora de presión en la "alimentación de agua fría".

No se puede exceder la presión máxima admisible (véase el capítulo „Especificaciones técnicas / Tabla de datos“).

Instale una válvula de seguridad comprobada por tipo en el tubo de alimentación de agua fría. Observe que, en función de la presión de suministro, puede que necesite adicionalmente una válvula reductora de presión.
- Dimensione la tubería del desagüe de modo que, cuando la válvula de seguridad esté abierta del todo, el agua pueda salir sin obstáculo alguno.
Monte la tubería de descarga de la válvula de seguridad con una inclinación descendente constante en una habitación resguardada de la escarcha.
La apertura de descarga de la válvula de seguridad debe permanecer abierta al exterior.

Entre el aparato y la válvula de seguridad no se debe instalar ninguna valvulería de cierre.

ADVERTENCIA Electrocución

Realice todos los trabajos de conexión e instalación eléctricos de conformidad con la normativa vigente. Siempre que desee realizar cualquier tarea en el aparato, debe desconectarlo omnipolarmente de la conexión a la red eléctrica.

ADVERTENCIA Electrocución

La conexión a la red eléctrica solo está permitida estableciendo una conexión fija. El aparato debe poder desconectarse omnipolarmente de la red eléctrica mediante una separación de al menos 3 mm.

ADVERTENCIA Electrocución

Asegúrese de que el aparato esté conectado al conductor de puesta a tierra.

Daños materiales

Instale un dispositivo de protección contra fallos de corriente (RCD).

Daños materiales

Observe la placa de especificaciones técnicas. La tensión indicada debe coincidir con la tensión eléctrica disponible.

▶ Desenrosque los 2 tornillos que se encuentran en la tapa inferior.

▶ Extraiga la tapa inferior. Preste atención al cable de conexión del controlador de temperatura y la lámpara de señalización de funcionamiento, que están sujetos a la tapa inferior.

11.2 Nueva puesta en marcha

Consulte el capítulo „Primera puesta en marcha“.

▶ Monte la descarga de tracción adjunta.
▶ Tienda un cable de conexión a la red eléctrica.
- Conecte el cable de conexión a la red eléctrica dentro del aparato y asegúrelo con los 2 tornillos.
▶ Fije la tapa inferior con los 2 tornillos.
▶ Inserte el selector de temperatura.

10.3 Instalación del indicador de temperatura

▶ Presione el indicador de temperatura en el orificio hasta que quede enclavado.

11. Puesta en marcha

11.1 Primera puesta en marcha

Nota

Llene el aparato con agua antes de realizar la conexión eléctrica. Si enciende un aparato vacío, el limitador de temperatura de seguridad apagará el aparato.

▶ Abra la válvula de cierre en el tubo de alimentación de agua fría.
▶ Abra un punto de dispensado hasta que el aparato se llene la red de tuberías quede libre de aire.
Ajuste el caudal. Para ello, aplique el caudal máximo admisible con la grifería totalmente abierta (véase el capítulo „Especificaciones técnicas / Tabla de datos“).

▶ Gire el selector de temperatura al máximo.
▶ Encienda la alimentación eléctrica.
- Compruebe el funcionamiento del aparato. Observe que se apague el regulador de temperatura.
▶ Compruebe el funcionamiento de la válvula de seguridad.

11.1.1 Entrega del aparato a terceras personas

▶ Explique al usuario el funcionamiento del aparato y de la válvula de seguridad e instrúyalo acerca del uso de los mismos.
- Indique al usuario los posibles peligros existentes, en particular en relación al peligro de escaldamiento.
▶ Entregue este manual.

12. Puesta fuera de servicio

▶ Desconecte el aparato de la alimentación eléctrica con el fusible de la instalación doméstica.
- Vacíe el aparato. Consulte el capítulo „Mantenimiento / Vaciado del aparato“.

13. Localización y reparación de averías

Nota

Con una temperatura inferior a -15 °C puede activarse el limitador de temperatura de seguridad. El aparato puede estar expuesto a estas temperaturas durante el almacenamiento o durante transporte.

Avería Causa Solución
El agua no se calienta y la lámpara de señalización no se ilumina.	El limitador de temperatura de seguridad ha saltado porque el regulador está defectuoso.	Solucione la causa de la avería. Sustituya el regulador.
	El limitador de temperatura de seguridad ha saltado porque la temperatura es inferior a -15 °C.	Pulse el botón de reinicio (véase la imagen).
El agua no se calienta y la lámpara de señalización se enciende.	El radiador está defectuoso.	Sustituya el radiador.
El agua no se calienta suficientemente y la lámpara de señalización se ilumina.	El regulador de temperatura está defectuoso.	Sustituya el regulador de temperatura.
El tiempo de calenta-miento dura mucho y la lámpara de señalización se ilumina.	El radiador presenta acumulación de cal.	Elimine la cal de los radiadores.
La válvula de seguridad gotea cuando la calefac-ción se ha apagado.	El asiento de la válvula está sucio.	Limpie el asiento de la válvula.
La presión del agua es y	demasiado alta.	Instale una válvula re-ductora de presión.

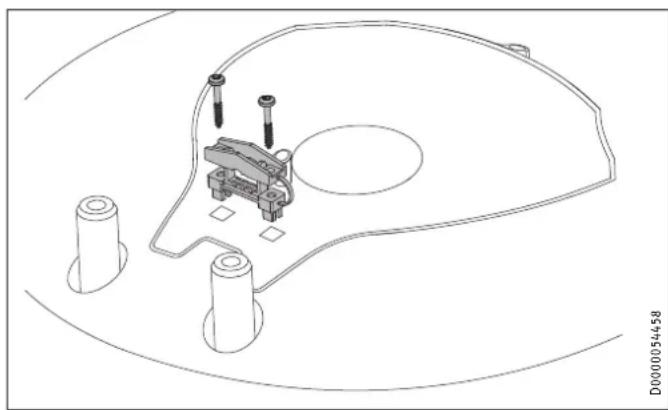

Botón de reinicio del limitador de temperatura de seguridad

ADVERTENCIA Electrocución

Realice todos los trabajos de conexión e instalación eléctricos de conformidad con la normativa vigente.

Antes de realizar cualquier tarea en el aparato debe desconectarlo omnipolarmente de la tensión de red.

Si tiene que vaciar el aparato, observe el capítulo „Vaciado del aparato“.

14.1 Compruebe la válvula de seguridad

▶ Compruebe la válvula de seguridad con regularidad.

14.2 Vaciado del aparato

ADVERTENCIA Quemaduras

Durante el vaciado puede salir agua caliente.

Si necesita evacuar el aparato para realizar el mantenimiento o proteger la instalación en caso de riesgo de formación de escarcha, deberá proceder del siguiente modo:

▶ Cierre la válvula de cierre en la tubería de suministro de agua fría.

▶ Abra las válvulas de agua caliente de todos los puntos de dispensado hasta que el aparato se haya vaciado.

▶ Deje que salga el agua residual de la válvula de seguridad.

14.3 Compruebe / cambie el ánodo de protección.

▶ Revise el ánodo de protección por primera vez tras un año de funcionamiento y sustitúyalo, si procede.
▶ A continuación debe decidir los intervalos de inspección para revisiones posteriores.

14.4 Eliminación de cal

▶ Retire las acumulaciones de cal sueltas del recipiente.
▶ Si fuera preciso, elimine la cal del depósito interno utilizando los medios eliminadores de cal habituales.
▶ Elimine la cal de la brida solo después de desmontarla.
No trate la superficie del recipiente y el ánodo de protección con un medio eliminador de cal.

14.5 Resistencia de protección anticorrosión

Asegúrese de que durante los trabajos de mantenimiento no se dañe o elimine la resistencia de protección anticorrosión (560 Ω). Vuelva a montar debidamente la resistencia de protección anticorrosión después del cambio.

14.6 Cambie la combinación de regulador y limitador

1 2 D000037142

1 Sensor del controlador
2 Sensor del limitador

- Inserte el sensor del controlador y el sensor del limitador hasta el tope en el manguito de los sensores.

15. Especificaciones técnicas

15.1 Dimensiones y conexiones

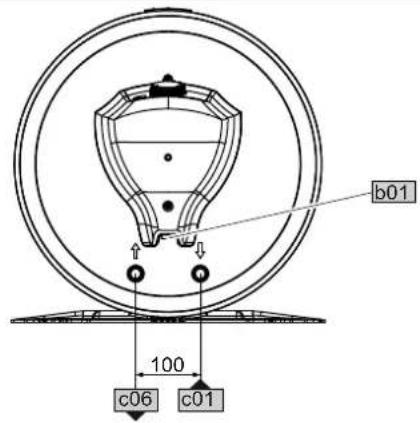

b01 100 c06 c01

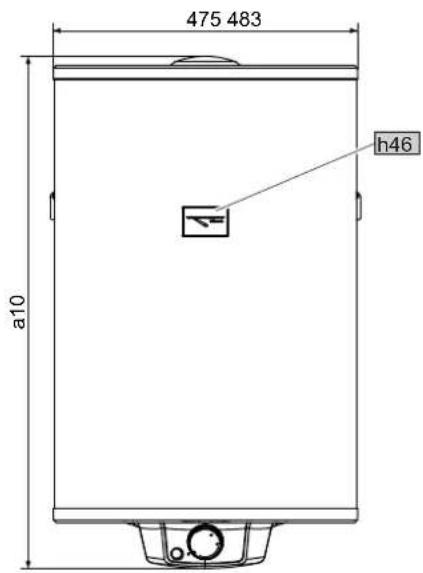

475 483 a10 h46

i13 58 75

D0000051318

PSH 50				Classic	PSH 80 Classic	PSH 100 Classic	PSH 120 Classic	PSH 150 Classic	PSH 200 Classic
a10	Aparato	Altura	mm	609	810	964	1117	1349	1704
b01	Tendido de cableado eléctr.
c01	Alimentación del agua fría	Rosca exterior		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
c06	Salida de agua caliente	Rosca exterior		G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A	G 1/2 A
h46	Indicador de temperatura
i13	Enganche de pared	Altura	mm	450	520	790	825	1060	1360

Enganche de pared

265 300 350 360 415 450 D0000092623

15.2 Esquema eléctrico

1 2 3 4 5 L N 8 7 6 D0000051470

1 Borne de conexión

2 Limitador de temperatura de seguridad

3 Regulador de temperatura

4 Lámpara de señalización de funcionamiento

5 Radiador

6 Resistencia eléctrica 560 ohmios

7 Ánodo

8 Depósito

15.3 Diagramas de calefacción

El tiempo de calentamiento depende de la capacidad del acumulador, la temperatura del agua fría y la potencia de calentamiento.

Diagrama a una temperatura de agua fría de 15 °C:

X Ajuste de la temperatura [°C]
Y Tiempo de calentamiento [h]
1 200 |
2 150 |
3 120 |
4 100 |
5 80 |
6 501

15.4 Condiciones en caso de avería

En caso de avería, las temperaturas pueden ascender hasta 95 °C a 0,6 MPa.

15.5 Datos sobre el consumo energético

Hoja de datos del producto: calentador convencional según reglamento (UE) n.º 814/2013

PSH 50 Classic PSH 80 Classic PSH 100 Classic PSH 120 Classic PSH 150 Classic PSH 200 Classic
235960 235961 235962 235963 235964 235965
Fabricante		STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON	STIEBEL ELTRON
Perfil de carga		M	M	L	L	L	XL
Clase de eficiencia energética		C	C	C	C	C	C
Rendimiento energético	%	38	37	38	38	37	38
Consumo anual de corriente	kWh	1353	1386	2694	2723	2766	4406
Ajuste de temperatura de fábrica	°C	60	60	60	60	60	60
Nivel de potencia acústica	dB(A)	15	15	15	15	15	15
Posibilidad de funcionamiento exclusivo en horas de poca carga		-	-	-	-	-	-
Funcionamiento Smart		-	-	-	-	-	-
Volumen del acumulador	l	53	80	100	120	150	192
Caudal del agua de mezcla 40 °C	l	82	125	168	219	270	347
Consumo diario de corriente	kWh	6,253	6,448	12,452	12,620	12,876	20,363

15.6 Tabla de especificaciones

PSH 50 Classic PSH 80 Clas-			sic	PSH 100 Clas-sic	PSH 120 Clas-sic	PSH 150 Clas-sic	PSH 200 Clas-sic
235960 235961 235962 235963 235964 235965
Especificaciones hidráulicas
Contenido nominal	I	53	80	100	120	150	192
Caudal del agua de mezcla 40 °C	I	82	125	168	219	270	347
Especificaciones eléctricas
Potencia conectada ~ 230 V	kW	1,8	1,8	1,8	1,8	1,8	1,8
Tensión de alimentación	V	220-240	220-240	220-240	220-240	220-240	220-240
Fases		1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE	1/N/PE
Frecuencia	Hz	50/60	50/60	50/60	50/60	50/60	50/60
Modo de servicio monocircuito		X	X	X	X	X	X
Tiempo de calentamiento de 15 °C a 65 °C	h	1,81	2,64	3,3	3,96	4,94	6,59
Límites de utilización
Ámbito de ajuste de temperatura	°C	30-70	30-70	30-70	30-70	30-70	30-70
Presión máx. admisible	MPa	0,6	0,6	0,6	0,6	0,6	0,6
Temperatura máxima admisible	°C	95	95	95	95	95	95
Caudal de paso máximo	l/min	23,5	23,5	23,5	23,5	23,5	23,5
Conductividad del agua potable mín./máx.	μS/cm	100-1500	100-1500	100-1500	100-1500	100-1500	100-1500
Especificaciones energéticas
Consumo eléctrico en standby / 24 h a 65 °C	kWh	0,96	1,22	1,47	1,73	2,05	2,45
Clase de eficiencia energética		C	C	C	C	C	C
Ejecuciones
Tipo cerrado		X	X	X	X	X	X
Tipo de protección (IP)		IP24	IP24	IP24	IP24	IP24	IP24
Posición de protección anticongelante	°C	7	7	7	7	7	7
Color		Blanco	Blanco	Blanco	Blanco	Blanco	Blanco
Dimensiones
Altura	mm	609	810	964	1117	1349	1704
Profundidad	mm	483	483	483	483	483	483
Diámetro	mm	475	475	475	475	475	475
Pesos
Peso con instalación llena	kg	72	104	128	152	189	242
Peso en vacío	kg	19	24	28	32	39	50

Garantía

Para los aparatos adquiridos fuera de Alemania no son aplicables las condiciones de garantía de nuestras sociedades alemanas. Además, en los países en los que alguna de nuestras filiales comercialice nuestros productos, la garantía sólo será otorgada por dicha filial. Este tipo de garantía únicamente se otorgará si la filial hubiera publicado unas condiciones de garantía propias. No se otorgará ninguna garantía adicional.

No otorgamos ninguna garantía para aquellos aparatos adquiridos en países en los que ninguna de nuestras filiales comercialicen nuestros productos. Cualquier garantía asegurada por el importador permanecerá inalterada.

Medio ambiente y reciclado

Colabore para proteger nuestro medio ambiente. Elimine los materiales después de su uso conforme a la normativa nacional vigente.
