MANUAL DE USUARIO DHC Trend STIEBEL ELTRON

OPERATION AND INSTALLATION FUNCIONAMIENTO E INSTALACIÓN UTILISATION ET INSTALLATION

Certificación ANSI/UL Std. 499

Conforme a CAN/CSA Std. C22.2 No.64

Probado y certificado por WQA NSF/ANSI/CAN 372 para el cumplimiento de las regulaciones sin plomo.

GUÍA RÁPIDA DE INICIO

INFORMACIÓN ESPECIAL

FUNCIONAMIENTO

1. Información general 25

1.1 Instrucciones de seguridad 25

1.2 Otros símbolos que aparecen en esta documentación _ 25

2.2 Instrucciones generales de seguridad 25

2.3 Símbolos de prueba 26

2.4 Licencias/certificados 26

1. Registre su producto 27

2. Descripción del calentador de agua 27

4.1 Configuraciones recomendadas 27

1. Limpieza, cuidado y mantenimiento 27

2. Resolución de problemas 28

INSTALACIÓN

1. Seguridad 28

7.1 Instrucciones generales de seguridad 28

7.2 Instrucciones, normas y regulaciones ____ 28

1. Descripción del calentador de agua 28

8.1 Entrega común 28

1. Preparativos 29

9.1 Lugar de instalación 29

9.2 Espacios libres mínimos 29

1. Instalación 29

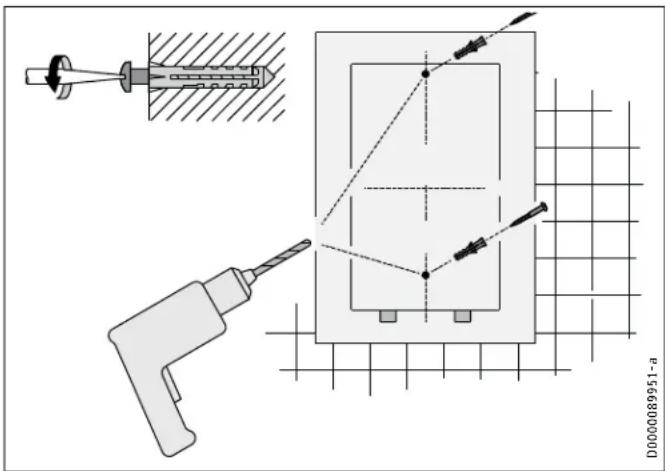

10.1 Instalación estándar en la pared 29

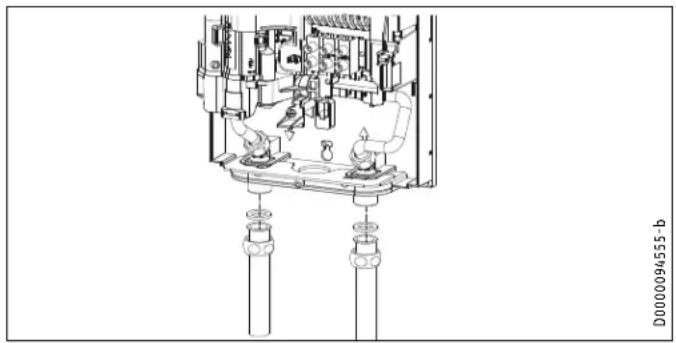

10.2 Conexiones de agua 30

10.3 Instalación del aireador en el grifo conectado 31

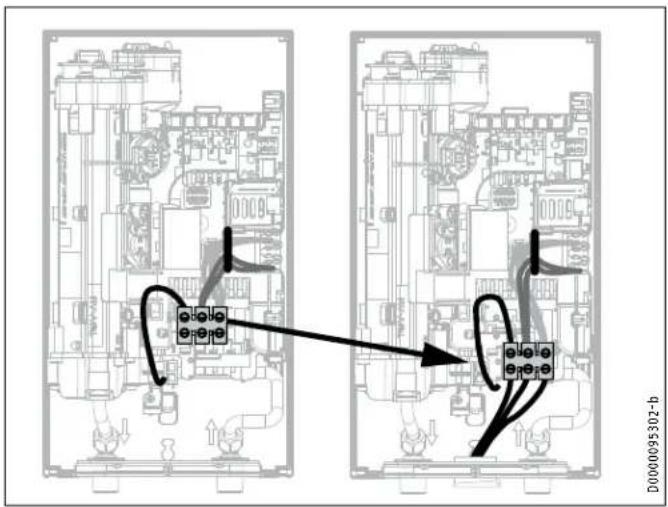

10.5 Conexión eléctrica con un cable de alimentación corto 32

10.6 Bloque de cableado 32

1. Puesta en marcha 32

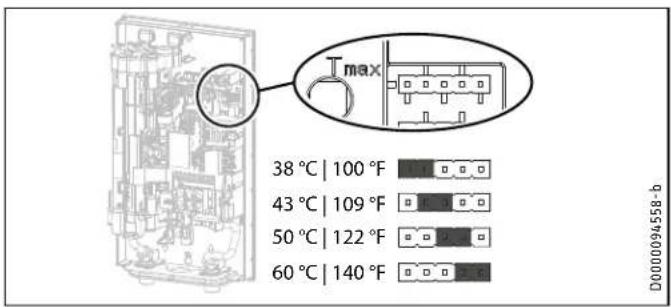

11.1 Ajuste de temperatura a través de la ranura del puente_32

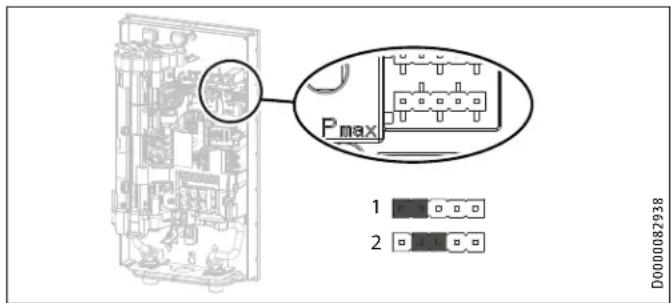

11.2 Cambiar la salida de potencia a través de la ranura del puente 33

11.3 Puesta en marcha inicial 33

11.4 Operación con agua precalentada 34

11.5 Reinicio 34

1. Apagado del calentador de agua 34

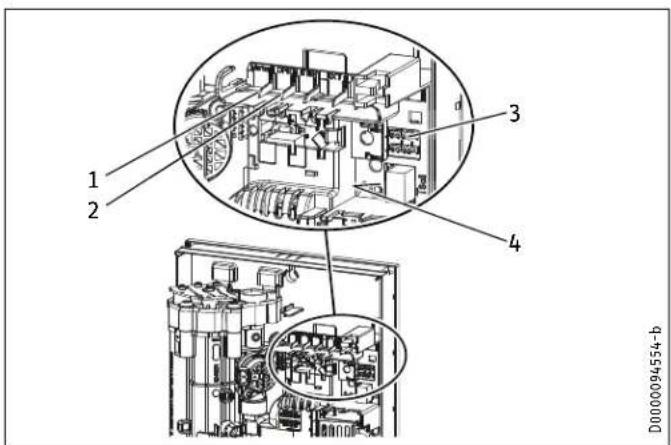

2. Información para servicio técnico 34

3. Mantenimiento 35

14.1 Drenaje del calentador de agua 35

14.2 Limpieza de la malla del filtro 35

1. Resolución de problemas 36

2. Especificaciones 37

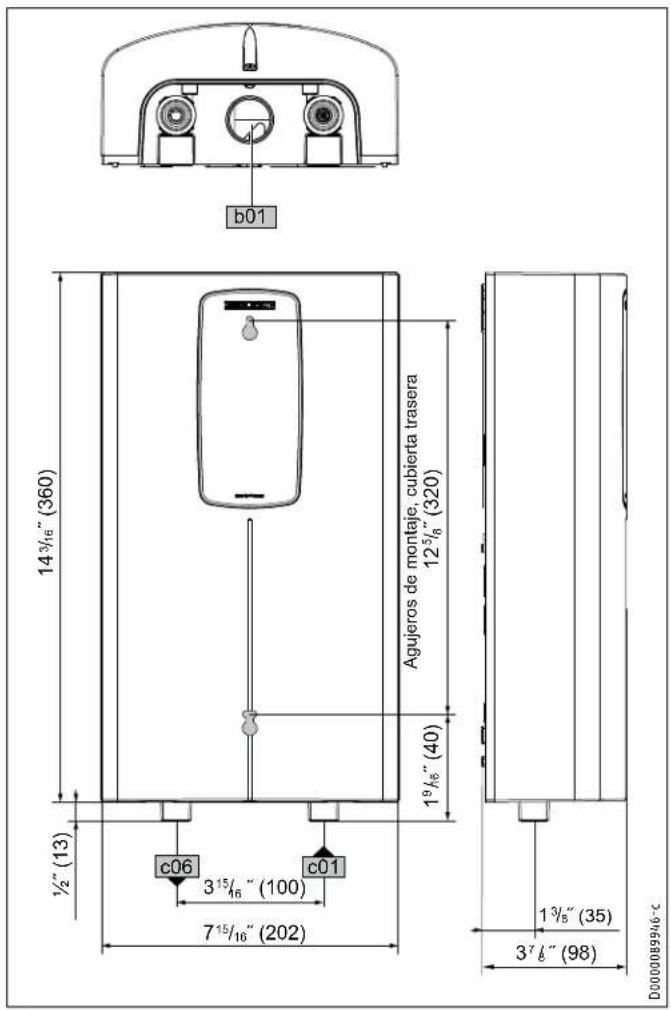

3. Dimensiones y conexiones 37

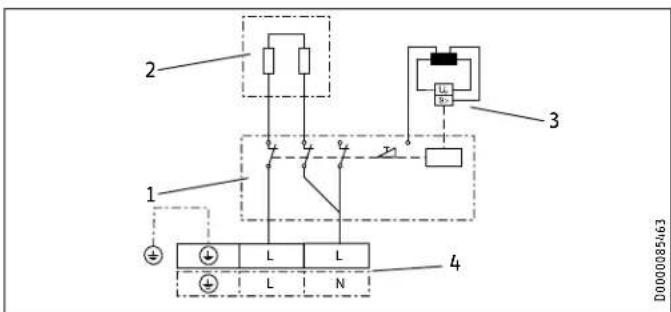

17.1 Diagramas de cableado 37

17.2 Salida del ACS 38

Áreas de aplicación/tabla de conversión 38

Condiciones de falla 38

Tablas de datos 39

Repuestos 41

Garantía 42

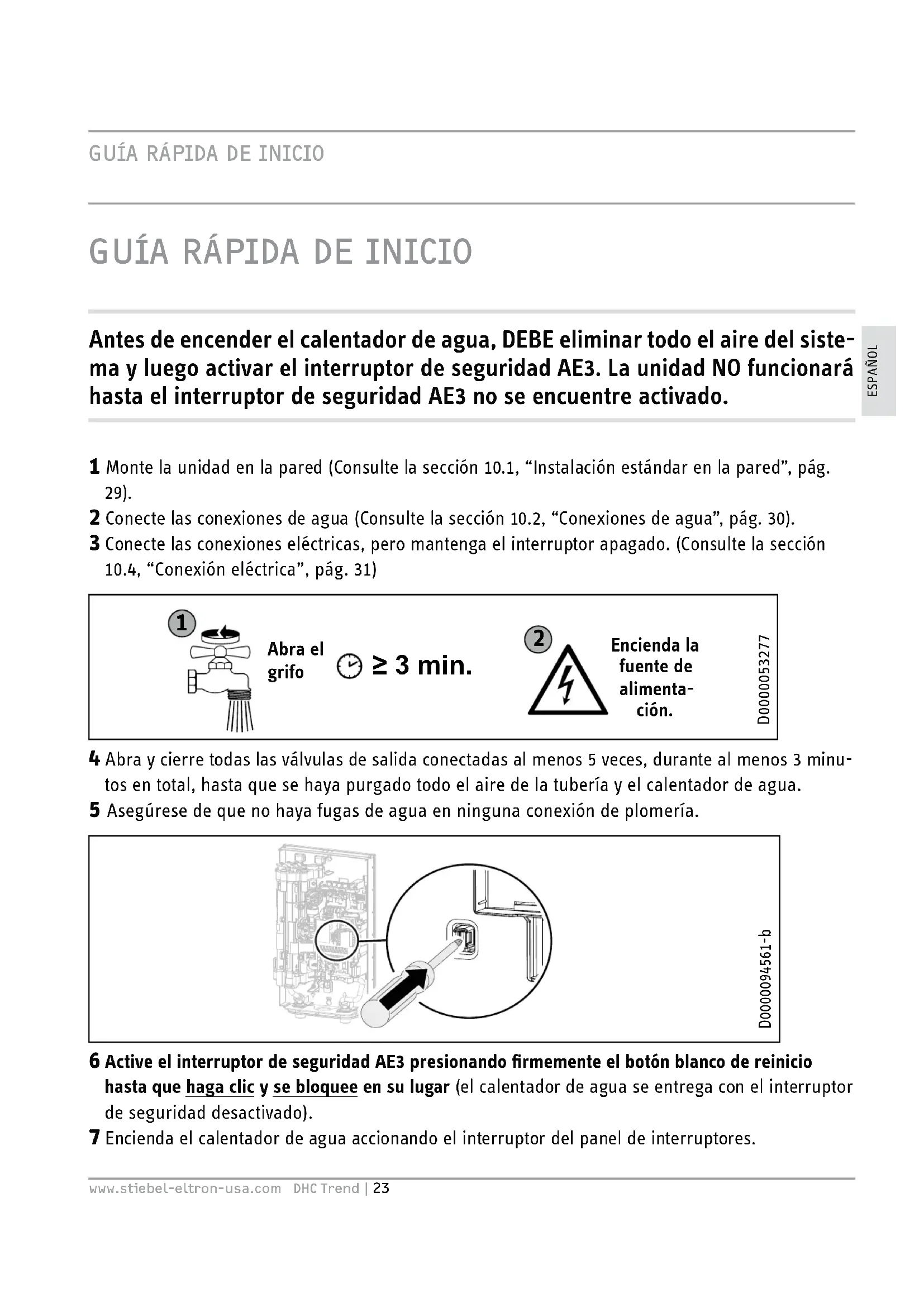

GUÍA RÁPIDA DE INICIO

Antes de encender el calentador de agua, DEBE eliminar todo el aire del sistema y luego activar el interruptor de seguridad AE3. La unidad NO funcionará hasta el interruptor de seguridad AE3 no se encuentre activado.

1 Monte la unidad en la pared (Consulte la sección 10.1, “Instalación estándar en la pared”, pág. 29).
2 Conecte las conexiones de agua (Consulte la sección 10.2, “Conexiones de agua”, pág. 30).
3 Conecte las conexiones eléctricas, pero mantenga el interruptor apagado. (Consulte la sección 10.4, “Conexión eléctrica”, pág. 31)

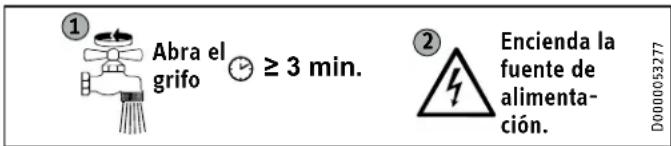

Abra el grifo

circular clock ≥ 3 min.

Encienda la fuente de alimentación.
D000053277

4 Abra y cierre todas las válvulas de salida conectadas al menos 5 veces, durante al menos 3 minutos en total, hasta que se haya purgado todo el aire de la tubería y el calentador de agua.
5 Asegúrese de que no haya fugas de agua en ninguna conexión de plomería.

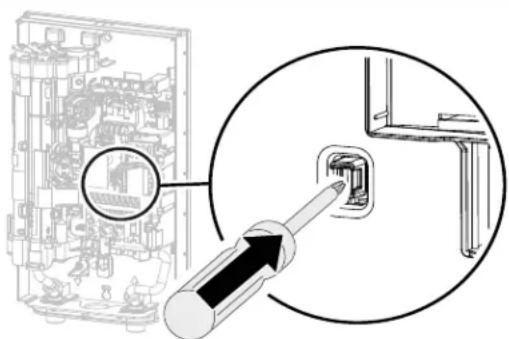

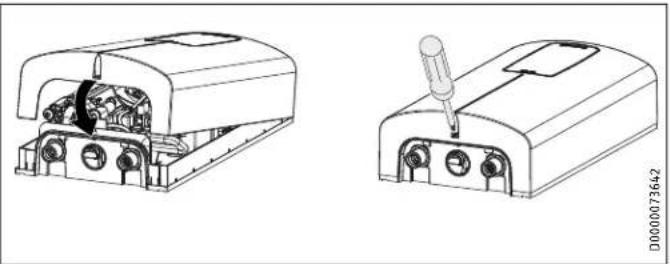

6 Active el interruptor de seguridad AE3 presionando firmemente el botón blanco de reinicio hasta que haga clic y se bloquee en su lugar (el calentador de agua se entrega con el interruptor de seguridad desactivado).
7 Encienda el calentador de agua accionando el interruptor del panel de interruptores.

INFORMACIÓN ESPECIAL

• Lea todo este manual. El incumplimiento de todas las guías, instrucciones y normas puede causar lesiones personales o daños a la propiedad. La instalación, el ajuste, la alteración, el servicio y el uso incorrectos de esta unidad pueden provocar lesiones graves.
• Esta unidad debe ser instalada por un electricista y plomero autorizado. La instalación debe cumplir con todos los códigos de plomería y electricidad nacionales, estatales y locales. La instalación correcta es responsabilidad del instalador. El incumplimiento de las instrucciones de instalación y funcionamiento o el uso incorrecto anulan la garantía.
• Guarde estas instrucciones para referencia futura. El instalador debe dejar estas instrucciones al consumidor.
• Si tiene alguna consulta con respecto a la instalación, el uso o el funcionamiento de este calentador de agua, o si necesita manuales de instalación adicionales, comuníquese con nuestra línea de servicio técnico al 800.582.8423 (solo para EE. UU. y Canadá). Si llama desde fuera de EE. UU. o Canadá, llame al número 413.247.3380 de EE. UU. y lo derivaremos a un asesor calificado de servicio de Stiebel Eltron dentro de su área.
• El calentador de agua es adecuado para suministrar una ducha en muchos climas (funcionamiento de la ducha). Si el calentador de agua se utiliza también o exclusivamente para el funcionamiento de la ducha, el contratista cualificado debe ajustar el rango de ajuste de la temperatura a 122 °F (50 °C) o menos utilizando la protección interna antiquemaduras del calentador de agua. Cuando se utilice agua precalentada, debe asegurarse de que la temperatura de entrada no supere los 131 °F (55 °C).
• El voltaje especificado debe coincidir con la fuente de alimentación. Consulte la placa de identificación en el lado derecho del calentador de agua.
• Asegúrese de que el calentador de agua pueda separarse de la fuente de alimentación mediante un disyuntor que desconecte todos los polos con una separación de contacto de al menos 1/8 pulg. (3 mm).

- PRECAUCIÓN: NO INSTALE EL CALENTADOR DENTRO DE UNA MAMPARA DE BAÑO O MAMPARA DE DUCHA NI LO CONECTE A UN ABLANDADOR DE AGUA DE SAL REGENERANTE O A UN SUMINISTRO DE AGUA SALADA.

PARA USO EN UN CIRCUITO DE RAMA INDIVIDUAL SOLAMENTE

PRECAUCIÓN: CONECTAR SOLO A UN CIRCUITO PROTEGIDO POR UN INTERRUPTOR DIFERENCIAL CLASE A USE SÓLO CONDUCTORES DE COBRE

USE EL CONDUCTOR DE UNIÓN ADECUADO SEGÚN EL CÓDIGO ELÉCTRICO CANADIENSE, PARTE I

• El calentador de agua debe estar correctamente conectado a tierra. Consulte la sección 17.1, “Diagramas de cableado”, pág. 37.
• El calentador de agua debe estar conectado permanentemente a un cableado fijo. Solo se debe usar en un circuito derivado individual. Consulte la sección 17.1, “Diagramas de cableado”, pág. 37.
• Asegure el calentador de agua como se describe en el capítulo 10, "Instalación", pág. 29.
• Respete la presión mínima permitida de 26.1 psi (1.8 bar). Consulte la sección 17.5, “Tablas de datos”, pág. 39.
• Respete la presión mínima permitida de 145 psi (10 bar). Consulte la sección 17.5, “Tablas de datos”, pág. 39.
• Drene el calentador de agua como se describe en la sección Consulte la sección 14.1, “Drenaje del calentador de agua”, pág. 35.

FUNCIONAMIENTO

1. Información general

Los capítulos "Información especial" y "Funcionamiento" están destinados tanto a usuarios como a técnicos calificados.

El capítulo "Instalación" está destinado a técnicos calificados.

Nota

Lea estas instrucciones con detenimiento antes de usar el calentador de agua y consérvelas para referencia futura. Si es necesario, pase las instrucciones a un nuevo usuario.

1.1 Instrucciones de seguridad

1.1.1 Estructura de las instrucciones de seguridad

PALABRA CLAVE Tipo de riesgo

A continuación, se enumeran las posibles consecuencias que pueden resultar del incumplimiento de las instrucciones de seguridad.

Se indica cómo prevenir el riesgo.

1.1.2 Símbolos y tipos de riesgo

Símbolo Tipo de riesgo

Lesiones

Electrocución

Quemaduras

(quemaduras, escaldaduras)

1.1.3 Palabras clave

PALABRA CLAVE Significado

PELIGRO El incumplimiento de esta información provocará lesiones graves o la muerte.

ADVERTENCIA	El incumplimiento de esta información puede provocar lesiones graves o la muerte.
PRECAUCIÓN	El incumplimiento de esta información puede provocar lesiones no graves o leves.

1.2 Otros símbolos que aparecen en esta documentación

Nota

La información general se identifica con el símbolo adya- cente.

▶ Lea estos textos cuidadosamente.

Símbolo Significado

Pérdidas materiales

(Daño del calentador de agua, pérdidas indirectas y contaminación ambiental)

Eliminación del aparato

▶ Este símbolo indica que usted tiene que hacer algo. La acci que debe realizar se describe paso a paso.

Todas las medidas se dan en pulgadas (milímetros), a menos que se indique lo contrario.

2. Seguridad

2.1 Uso correcto

El DHC Trend es adecuada para calentar agua caliente doméstica o para recalentar agua precalentada. El calentador de agua puede suministrar uno o más puntos de extracción como el lavado de manos, la cocina o los lavabos.

Ejemplos:

• Fregaderos de baño en instalaciones comerciales/industriales y hogares
• Las áreas de cocina en instalaciones comerciales/industriales y hogares
• Usos especiales en tiendas de revelado de fotos, laboratorios, etc.

El agua no se recalentará si la misma excede la temperatura máxima de entrada para el recalentamiento.

El calentador de agua está diseñado para uso doméstico. Puede ser utilizado de manera segura por personas no capacitadas. El calentador de agua también se puede usar en entornos no domésticos, por ejemplo, en pequeñas empresas, con la condición de que se utilice de la misma manera.

Cualquier otro uso que no esté estipulado se considerará inapropiado. El cumplimiento de estas instrucciones y de las instrucciones de cualquier accesorio también forma parte del uso correcto de este calentador de agua.

2.2 Instrucciones generales de seguridad

PELIGRO Quemaduras

Las temperaturas de agua superiores a 125°F (52°C) pueden causar quemaduras graves al instante o muerte por quemadura. Si el puente del calentador de agua está demasiado alto, puede causar quemaduras. Si en su hogar hay niños pequeños o personas mayores o discapacitadas, puede ajustar el puente a 110°F (43°C) o menos para evitar posibles lesiones por agua caliente.

PRECAUCIÓN Quemaduras

Si funciona con agua precalentada, por ejemplo, de un sistema térmico solar, la temperatura del agua caliente sanitaria (ACS) puede variar de la temperatura establecida.

PRECAUCIÓN Quemaduras

Durante el funcionamiento, el grifo puede alcanzar temperaturas de hasta 149 °F (65 °C).

Existe riesgo de quemaduras cuando la temperatura del agua que sale supera los 110 °F (43 °C).

PELIGRO Lesiones

Por favor lea y siga estas instrucciones. El incumplimiento de estas instrucciones puede provocar lesiones personales graves o la muerte.

PRECAUCIÓN: NO INSTALE EL CALENTADOR DENTRO DE UNA MAMPARA DE BAÑO O MAMPARA DE DUCHA NI

LO CONECTE A UN ABLANDADOR DE AGUA DE SAL REGENERANTE O A UN SUMINISTRO DE AGUA SALADA.

PARA USO EN UN CIRCUITO DE RAMA INDIVIDUAL SOLAMENTE

PRECAUCIÓN: CONECTAR SOLO A UN CIRCUITO PROTEGIDO POR UN INTERRUPTOR DIFERENCIAL CLASE A USE SÓLO CONDUCTORES DE COBRE

USE EL CONDUCTOR DE UNIÓN ADECUADO SEGÚN EL CÓDIGO ELÉCTRICO CANADIENSE, PARTE I

PELIGRO ELECTROCUCIÓN

ANTES DE PROCEDER CON CUALQUIER INSTALACIÓN, AJUSTE, ALTERACIÓN O SERVICIO TÉCNICO DE ESTE APA-RATO, TODOS LOS DISYUNTORES E INTERRUPTORES DE CONEXIÓN QUE LO ALIMENTAN DEBEN ESTAR APAGADOS. DE LO CONTRARIO, PODRÍAN PRODUCIRSE LESIONES PERSONALES GRAVES O LA MUERTE.

ADVERTENCIA ELECTROCUCIÓN

NUNCA QUITE NI VUELVA A COLOCAR LA CUBIERTA DEL CALENTADOR DE AGUA SIN DESCONECTAR LA ELECTRICIDAD. DE LO CONTRARIO, PODRÍAN PRODUCIRSE LESIONES PERSONALES GRAVES O LA MUERTE.

ADVERTENCIA Electrocución

La conexión a la fuente de alimentación sólo está permitida como conexión permanente en conjunción con una pinza Romex 3/4 pulg. Asegúrese de que el calentador de agua puede ser separado de la fuente de alimentación por un aislante que desconecte todos los polos con al menos 1/8 pulg. (3 mm) de separación de contactos.

DAÑOS AL CALENTADOR DE AGUA Y AL MEDIO AMBIENTE:

El calentador de agua debe ser instalado por un electricista y un plomero con licencia. La instalación debe cumplir con todos los códigos nacionales, estatales y locales de plomería y electricidad.

El servicio del calentador de agua debe ser realizado por técnicos de servicio cualificados.

DAÑOS AL CALENTADOR DE AGUA Y AL MEDIO AMBIENTE:

Este aparato debe estar alimentado por un sistema conectado a tierra. Se proporciona un terminal verde (o un conector de cable marcado "G", "GR", "GROUND" O "GROUNDING") para el cableado del aparato. Para reducir el riesgo de descarga eléctrica, conecte este terminal o conector al terminal de conexión a tierra del servicio eléctrico o al panel de suministro a través de un cable de cobre continuo que cumpla con lo estipulado en el código de instalación eléctrica.

ADVERTENCIA Lesiones

Cuando se permita a niños o personas con capacidades físicas, sensoriales o mentales limitadas controlar este calentador de agua, asegúrese de que esto sólo se haga bajo supervisión o tras las instrucciones apropiadas de una persona responsable de su seguridad. Los niños deben ser supervisados para asegurar que nunca jueguen con el calentador de agua.

Si usted permite a los niños o las personas con capacidades físicas, sensoriales o mentales limitadas usar este calentador de agua, recomendamos que solicite al técnico calificado que establezca un límite de temperatura permanente usando la "Protección interna contra quemaduras". Consulte la sección 11.1, "Ajuste de temperatura a través de la ranura del puente", pág. 32.

Pérdidas materiales

El usuario debe proteger el calentador de agua de la escarcha.

2.3 Símbolos de prueba

Consulte la placa de identificación del calentador de agua.

2.4 Licencias/certificados

- UL (EE. UU.) Std. 499

- CSA (Canadá) Std. C22.2 No. 64

3. Registre su producto

Debe registrar este producto en un plazo de 90 días a partir de la fecha de compra en nuestro sitio web para activar la garantía estándar. Vaya a nuestro sitio web en www.stiebel-eltron-usa.com y haga clic en “Registre su producto” (Register Your Product).

Antes de comenzar el proceso de registro, le sugerimos que recopile la siguiente información que necesitará:

Tipo, ejemplo: DHC 4/6-2 Trend (de la etiqueta que está en la unidad)

El número que aparece después de "No."

Lugar de compra

Fecha de compra

Nombre y apellido

Dirección de correo electrónico

Dirección postal

Número de teléfono

Fecha de instalación

Si tiene alguna pregunta en relación con el proceso de registro o con las opciones de garantía, por favor, póngase en contacto directamente con Stiebel Eltron USA en el número de teléfono (800)-582-8423.

4. Descripción del calentador de agua

El calentador de agua se enciende automáticamente al abrir la válvula de agua caliente del grifo. Al cerrar el grifo, el calentador de agua se apaga automáticamente.

La unidad de control regula la salida de calor correcta de acuerdo al caudal de activación, a la temperatura que su técnico seleccionó internamente mediante un puente durante la instalación y a la temperatura actual del agua fría que ingresa.

Si el calentador de agua funciona con agua precalentada y la temperatura del agua que ingresa excede la temperatura establecida, el agua no se calentará más.

Temperatura fija del ACS (Agua caliente sanitaria)

El calentador calienta el agua a medida que esta fluye por la unidad.

La temperatura de salida fija de agua corriente puede ser ajustada por un técnico a través del puente durante la instalación. El valor predeterminado de fábrica es 100 °F (38 °C). Otros valores que se pueden seleccionar son: 110 °F (43 °C), 122 °F (50 °C), 140 °F (60 °C). Consulte la sección 10.2, “Conexiones de agua”, pág. 30 para más información.

Sistema de calentamiento

El sistema de calentamiento en espiral está compuesto por una cámara de calentamiento de poliamida reforzada con vidrio y probada a presión que contiene una bobina de calentamiento directo de alambre de nicróm. Está diseñado para aguas duras y blandas y es, en gran medida, resistente a la acumulación de incrustaciones. El sistema de calentamiento en espiral asegura la producción rápida y eficiente de ACS.

Nota

El calentador de agua está equipado con un detector de aire que evita el daño al sistema de calentamiento. Si, durante el funcionamiento, ingresa aire al calentador de agua, el calentador de agua apagará la salida de calor durante un minuto para proteger el sistema de calentamiento.

4.1 Configuraciones recomendadas

El DHC Trend ofrece la máxima comodidad y precisión al proporcionar agua caliente sanitaria. Si usted va a utilizar el calentador de agua con una válvula termostática, le recomendamos ajustar la temperatura establecida requerida en la válvula termostática.

4.1.1 Después de una interrupción en el suministro de agua

Pérdidas materiales

Para asegurarse de que el sistema de calentamiento en espiral no se dañe después de una interrupción en el suministro de agua, debe seguir estos pasos para reiniciar el calentador de agua.

Apague la alimentación eléctrica de la unidad en el panel de interruptores, asegurándose de que los interruptores de circuito conectados estén en la posición "OFF", para evitar cualquier peligro de descarga eléctrica.

▶ Abra y cierre el grifo al menos cinco veces durante un total de tres minutos, hasta que no quede aire dentro del calentador de agua ni de la línea de entrada de agua fría.

Vuelva a colocar los interruptores en la posición "ON" para reconectar la alimentación eléctrica.

5. Limpieza, cuidado y mantenimiento

▶ Nunca use agentes de limpieza abrasivos o corrosivos. Use un paño húmedo para limpiar el calentador de agua.
▶ Verifique los grifos regularmente. Se pueden eliminar los depósitos de cal de las salidas de los grifos con agentes desin-crustantes disponibles en el mercado.

6. Resolución de problemas

Problema Causa Solución
El calentador de agua no arranca a pesar de que la válvula de agua corriente está completamente abierta	No hay electricidad	Verifique si saltó el interruptor del panel de interruptores. Reinicie si es necesario
		No se activó el interruptor blanco de seguridad AE3 durante la configuración inicial. Actívelo si es necesario (Consulte la sección 11.3.1, “Activación inicial del interruptor de seguridad AE3”, pág. 34). Si el interruptor AE3 saltó después de la instalación inicial, comuníquese con un técnico calificado para solucionar la causa
	El aireador del grifo o la regadera tiene incrustaciones o suciedad	Limpie y/o desincruste el aireador o la regadera
	Se ha interrumpido el suministro de agua	Ventile el calentador de agua y la línea de entrada de agua fría
Cuando se extrae agua caliente, por un período corto, sale agua fría	El detector de aire detecta aire en el agua. Se apaga la salida de calor brevemente	El calentador de agua se reinicia automáticamente después de 1 minuto

Si no puede resolver la falla, comuníquese con un técnico calificado. Para facilitar y agilizar su solicitud, proporcione el número de serie de la placa de identificación (000000-0000-000000). Para asistencia técnica en vivo, por favor contáctenos al 800.582.8423. Alternativamente, puede enviarnos un correo electrónico a [e-mail].

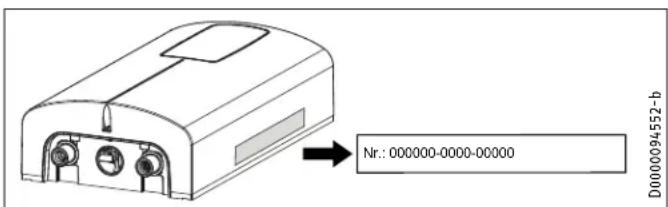

Nr.: 000000-0000-00000 D000009452-b

INSTALACIÓN

7. Seguridad

Los trabajos de instalación, verificación y reparación del calentador de agua solo deben ser realizados por un técnico calificado.

7.1 Instrucciones generales de seguridad

Garantizamos el funcionamiento sin problemas y la confiabilidad operativa solo si se utilizan accesorios y repuestos originales destinados al calentador de agua.

Pérdidas materiales

Respete la temperatura máxima de entrada. Las temperaturas superiores pueden dañar el calentador de agua. Puede limitar la temperatura máxima de entrada instalando una válvula termostática central.

ADVERTENCIA Electrocución

Este calentador de agua contiene condensadores que se descargan cuando se desconecta de la fuente de alimentación. El voltaje de descarga del condensador puede exceder brevemente los 60 V CC.

7.2 Instrucciones, normas y regulaciones

Nota

Respete todas las regulaciones e instrucciones nacionales y regionales pertinentes.

- La resistividad eléctrica del agua no debe ser inferior a la indicada en la placa de identificación. En una red de agua vinculada, tenga en cuenta la resistividad eléctrica más baja del agua. Su empresa de suministro de agua puede informarle sobre la resistividad eléctrica o la conductividad del agua en su área.

8. Descripción del calentador de agua

8.1 Entrega común

Junto con el calentador de agua, se entregan:

• Malla de filtro, instalada de fábrica en la entrada de agua fría
• Puente para ajuste de temperatura, conectado
• Puente para la selección de la potencia de salida, conectado
• Puente de repuesto, conectado
• 2 x tornillos de montaje
• 2 x anclajes de pared
• Reductor de flujo/aerador de 0.5 gpm (1.9 l/min), DHC 3/3.5-1 Trend solamente. Consulte la sección 10.3, "Instalación del aireador en el grifo conectado", pág. 31, para más información.

- 2 x reductores de flujo/aireadores de 0.5 gpm (1.9 l/min) y 1 x reductor de flujo/aireador de 1.0 gpm (3.8 l/min), DHC 4/6-2 Trend solamente. Consulte la sección 10.3, "Instalación del aireador en el grifo conectado", pág. 31, para más información.

9. Preparativos

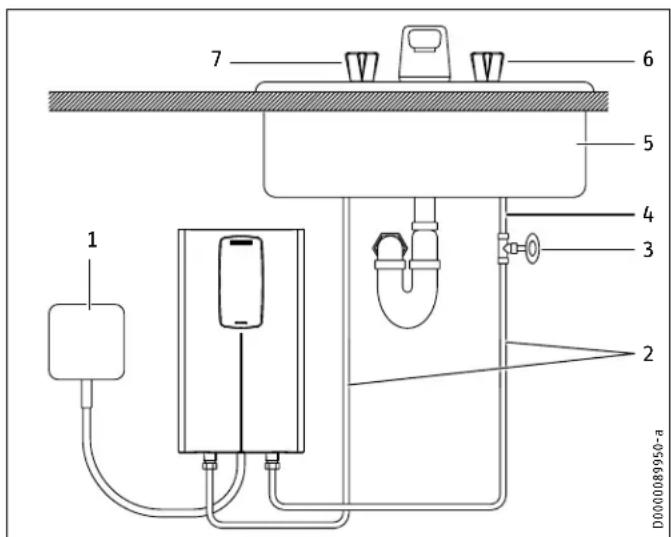

9.1 Lugar de instalación

Pérdidas materiales

Instale el calentador de agua en una habitación en la que no haya riesgo de escarcha.

Instalar DHC Trend en un área libre de heladas. Si puede producirse una helada, retire la unidad antes de que se establezcan las temperaturas de congelación.
Instale siempre el calentador de agua verticalmente con los accesorios de plomería apuntando hacia abajo. Instale el calentador de agua cerca del punto de extracción para minimizar los tramos de tubería y las pérdidas térmicas.
- Grifos: No utilice grifos con válvula de venteo o grifos sin presurizar.

El calentador de agua es adecuado para la instalación bajo el fregadero y sobre el fregadero.

Típica instalación bajo el fregadero

1 2 3 4 5 6 7 D00008950-a

1 Caja eléctrica
3 Válvula de apagado
4 Suministro de agua fría
5 Lavamanos
6 Válvula fría (derecha)
7 Válvula caliente (izquierda)

2 1/2 pulg. línea de suministro de agua para la instalación del grifo

Nota

Instale el calentador de agua al ras de la pared. La pared debe tener suficiente capacidad de carga.

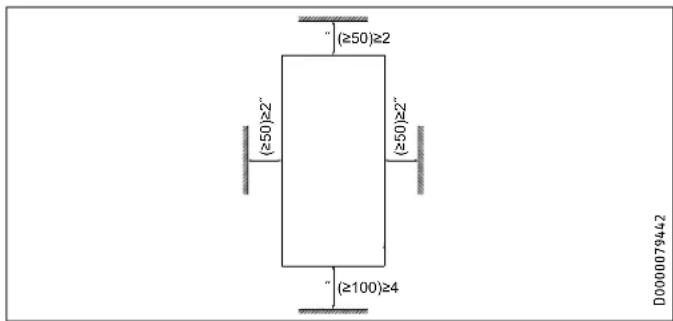

9.2 Espacios libres mínimos

" (≥50)≥2" (≥50)≥2" (≥50)≥2" "(≥100)≥4" D0000079442

Mantenga los espacios libres mínimos para garantizar un funcionamiento sin problemas del calentador de agua y facilitar el trabajo de mantenimiento.

1. Instalación

Ajustes de fábrica DHC		3/3.5-1 Trend	DHC 4/6-2 Trend	DHC 8/10-2 Trend	DHC 12/15-2 Trend
Ajuste de temperatura interna en °F (°C)		100 (38)	100 (38)	100 (38)	100 (38)
Potencia de salida	@ 120 V	3.5 kW	-	-	-
	@ 208 V	-	4.5 kW	7.2 kW	10.8 kW
	@ 240 V	-	6.0 kW	9.6 kW	14.4 kW

10.1 Instalación estándar en la pared

10.1.1 Preparando el cable de alimentación

4½-5½" (125-130 mm) D0000094559-b

▶ Prepara el cable de alimentación.

10.1.2 Instrucciones de montaje

Instale DHC Trend lo más cerca posible del punto de extracción de agua caliente, por ejemplo, directamente debajo del lavabo.
Instale DHC Trend en un área libre de heladas. Si se produce escarcha, retire la unidad antes de que se establezcan las temperaturas de congelación.
▶ Respete las distancias mínimas en todos los lados para asegurar un servicio sin obstrucciones si es necesario.

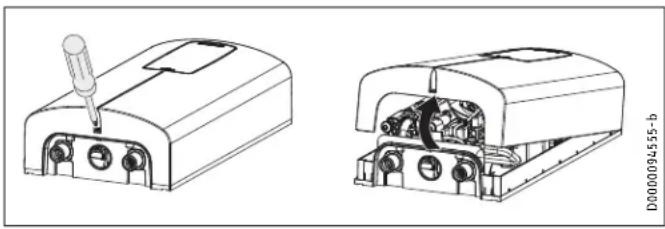

▶ Retire la cubierta de plástico desenroscando el tornillo en la parte inferior. Levante la cubierta desde la parte inferior.

▶ Marque los 2 agujeros de perforación, refiriéndose a su posición usando el panel trasero del calentador de agua como guía.
▶ Ponga el panel trasero del calentador de agua a un lado y tala dre los 2 agujeros marcados.
Instale los anclajes de pared en la pared, luego inserte y apriete cada tornillo de montaje parcialmente. Se proporcionan tornillos y anclajes de pared de plástico para el montaje en pared de yeso o madera.
Cuelgue la unidad en los 2 tornillos de montaje, asegurándose de que la parte trasera de la unidad esté a ras de la pared.
▶ Una vez que la unidad esté en posición, móntela firmemente en la pared apretando completamente los 2 tornillos de montaje.

D0000089951-a

10.2 Conexiones de agua

PRECAUCIÓN: NO INSTALE EL CALENTADOR DENTRO DE UNA MAMPARA DE BAÑO O MAMPARA DE DUCHA NI LO CONECTE A UN ABLANDADOR DE AGUA DE SAL REGENERANTE O A UN SUMINISTRO DE AGUA SALADA.

PARA USO EN UN CIRCUITO DE RAMA INDIVIDUAL MENTE

PRECAUCIÓN: CONECTAR SOLO A UN CIRCUITO PROTEGIDO POR UN INTERRUPTOR DIFERENCIAL CLASE A USE SÓLO CONDUCTORES DE COBRE

USE EL CONDUCTOR DE UNIÓN ADECUADO SEGÚN EL CÓDIGO ELÉCTRICO CANADIENSE, PARTE I

Pérdidas materiales

Lleve a cabo todos los trabajos de conexión e instalación de agua de acuerdo con la normativa.

Pérdidas materiales

El calor excesivo de las soldaduras en las tuberías de cobre cercanas al DHC puede causar daños en la unidad o en la pantalla de filtro de plástico situada en la entrada de agua fría.

AVISO

La conexión de agua fría a la unidad debe desconectarse periódicamente para limpiar la pantalla del filtro. Se requiere el uso de conexiones de agua que sean fácilmente desmontables, como los conectores flexibles de acero trenzado.

AVISO

El agua dura o con un alto recuento de minerales puede dañar la unidad. El daño a la unidad causado por la incrustación o un alto recuento de minerales no está cubierto por la garantía.

AVISO

Los calentadores de agua sin tanque como el DHC Trend no necesitan estar equipados con una válvula de alivio de temperatura y presión (T&P). Si el inspector local no pasa la instalación sin una T&P, debe instalarse en el lado de salida del agua caliente de la unidad.

10.2.1 Materiales de conexión de agua permitidos

La salida de agua caliente del DHX (izquierda) está diseñada para conectarse a un tubo de cobre, un tubo PEX o una manguera trenzada de acero inoxidable con una rosca cónica hembra NPT de 1/2 pulg.
La tubería de la entrada de agua fría (derecha) debe ser tal que se pueda quitar fácilmente para permitir el acceso a la malla de filtro de entrada. La forma más fácil de lograr esto es usar un conector flexible de acero trenzado con una conexión hembra NPT de 1/2 pulg.

Pérdidas materiales

Si se utilizan tuberías de plástico, tenga en cuenta la temperatura máxima de entrada y la presión máxima permitidas.

10.2.2 Velocidad de flujo

Antes de encender el calentador de agua, asegúrese de tener la velocidad de flujo mínima para la activación: 0.264 galones (1.0 l/min).

▶ Si no se alcanza la velocidad de flujo mínima para la activación cuando la válvula de salida está completamente abierta, aumente la presión de la línea de agua.
▶ La presión mínima de la línea de suministro de agua fría entrante debe ser de al menos 26.1 psi (1.8 bar).

10.2.3 Instrucciones para la conexión del agua

Pérdidas materiales

Si es necesario soldar cerca de la unidad, por favor dirija la llama lejos de la carcasa de la unidad para evitar daños. Tenga en cuenta que el calor excesivo de las soldaduras (no recomendado) cerca del accesorio de entrada de agua fría puede dañar la pantalla de plástico del filtro situada en su interior.

Todo trabajo de fontanería debe cumplir con los códigos de fontanería nacionales y estatales aplicables.

La conexión de agua fría (entrada) está en el lado derecho de la unidad, la conexión de agua caliente (salida) está en el lado izquierdo de la unidad.

• Debe instalarse una válvula reductora de presión si la presión del suministro de agua fría supera los 150 psi (10 bares).
  ▶ Asegúrese de que la línea de suministro de agua fría se haya enjuagado para eliminar cualquier cal y suciedad.
  Instale la válvula de cierre en la línea de agua fría como se muestra en la ilustración de la página 29. Esto permite aislar fácilmente la unidad para fines de mantenimiento.

• Conecta los conectores flexibles de acero trenzado (recomendados para la salida caliente, requeridos para la entrada fría, no suministrados) a los conectores macho NPT gemelos 12 pulg.

▶ Abra la válvula de apagado en la línea de entrada de agua fría.

Cuando todos los trabajos de plomería estén terminados, compruebe si hay fugas y tome las medidas correctivas antes de proceder.

10.3 Instalación del aireador en el grifo conectado

El DHC 3/3.5-1 Trend se entrega con un reductor/aerador de flujo compensatorio de presión de 0.5 gpm (1.9 l/min) que debe instalarse en el grifo al que está conectado el calentador de agua. Si no se instala el aireador, la temperatura del agua puede ser inferior a la deseada.

El DHC 4/6-2 Trend se entrega con un aireador de 1.0 gpm (3.8 l/min) y 2 x 0.5 gpm (1.9 l/min), lo que permite una máxima flexibilidad de instalación. Se debe instalar un solo aireador de 0.5 gpm o 1.0 gpm, dependiendo del aumento de temperatura requerido, cuando la unidad se utiliza en el ajuste de salida de potencia [baja] (posición de puente 1). En el ajuste de salida de potencia [alta]

(predeterminado de fábrica, posición de puente 2), la unidad puede conectarse a un solo fregadero utilizando el aireador de 1.0 gpm, o a dos fregaderos utilizando los aireadores de 2 x 0.5 gpm. Si no se instalan el(los) aireador(es), la temperatura del agua puede ser inferior a la deseada.

ADVERTENCIA Electrocución

Antes de comenzar cualquier trabajo en la instalación eléctrica, asegúrese de que los interruptores del panel principal de interruptores estén en la posición "Off" para evitar cualquier peligro de descarga eléctrica. Antes de proceder con la conexión eléctrica, se debe completar el montaje y la plomería. Cuando así lo exijan los códigos eléctricos locales, estatales o nacionales, los circuitos deben contar con un "interruptor diferencial". La unidad debe estar correctamente conectada a tierra de acuerdo con los códigos estatales y locales o, en ausencia de dichos códigos, de acuerdo con el código eléctrico nacional o el código eléctrico canadiense. Si el producto no se conecta a tierra, se pueden producir lesiones personales graves o la muerte.

ADVERTENCIA Electrocución

La conexión a la fuente de alimentación sólo está permitida como conexión permanente en conjunción con una pinza Romex 3/4 pulg. Asegúrese de que el calentador de agua puede ser separado de la fuente de alimentación por un aislante que desconecte todos los polos con al menos 1/8 pulg. (3 mm) de separación de contactos.

PRECAUCIÓN: NO INSTALE EL CALENTADOR DENTRO DE UNA MAMPARA DE BAÑO O MAMPARA DE DUCHA NI

LO CONECTE A UN ABLANDADOR DE AGUA DE SAL REGENERANTE O A UN SUMINISTRO DE AGUA SALADA.

PARA USO EN UN CIRCUITO DE RAMA INDIVIDUAL SOLAMENTE

PRECAUCIÓN: CONECTAR SOLO A UN CIRCUITO PROTEGIDO POR UN INTERRUPTOR DIFERENCIAL CLASE A USE SÓLO CONDUCTORES DE COBRE

USE EL CONDUCTOR DE UNIÓN ADECUADO SEGÚN EL CÓDIGO ELÉCTRICO CANADIENSE, PARTE I

Este aparato debe estar alimentado por un sistema conectado a tierra. Se proporciona un terminal verde (o un conector de cable marcado "G", "GR", "GROUND" O "GROUNDING") para el cableado del aparato. Para reducir el riesgo de descarga eléctrica, conecte este terminal o conector al terminal de conexión a tierra del servicio eléctrico o al panel de suministro a través de un cable de cobre continuo que cumpla con lo estipulado en el código de instalación eléctrica.

Pérdidas materiales

Respete la placa de identificación. El voltaje nominal especificado debe coincidir con el voltaje de la línea de suministro.

Pérdidas materiales

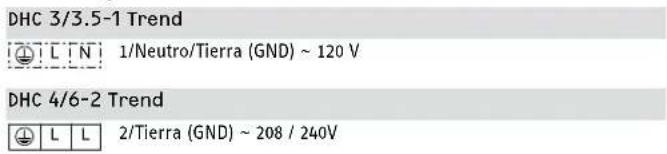

El DHC 3/3.5-1 Trend solo debe conectarse a un suministro eléctrico de 120 V. Si se conecta el DHC 3/3.5-1 Trend a un suministro eléctrico de 208-240 V, se producirá un daño permanente a la unidad que anula la garantía de fábrica.

• Todo trabajo eléctrico debe cumplir con las disposiciones del Colegio de Peritos Electricistas y Códigos Nacionales y/o Locales.
  La unidad DHC Trend debe tener su circuito independiente utilizando tres alambres de cobre de tamaño apropiado y protegido por un interruptor termomagnético (breaker) correctamente seleccionado. Para instalar varias unidades DHC Trend se requiere un circuito independiente para cada una. Consulte la sección 17.5, "Tablas de datos", pág. 39.
  Se debe instalar una abrazadera 34 pulg. Romex (requerida, no suministrada) en la abertura ubicada entre las conexiones de agua fría y caliente. Los cables deben alimentarse a través de la abrazadera Romex, que también proporcionará un alivio de tensión adecuado. Los cables “activos” deben conectarse a las ranuras del bloque de terminales marcadas con N y L (DHC 3/3.5-1 Trend solamente) o L y L (todas las demás versiones). El cable de tierra debe estar conectado a la ranura marcada con el símbolo de tierra. Consulte la sección 17.1, “Diagramas de cableado”, pág. 37.

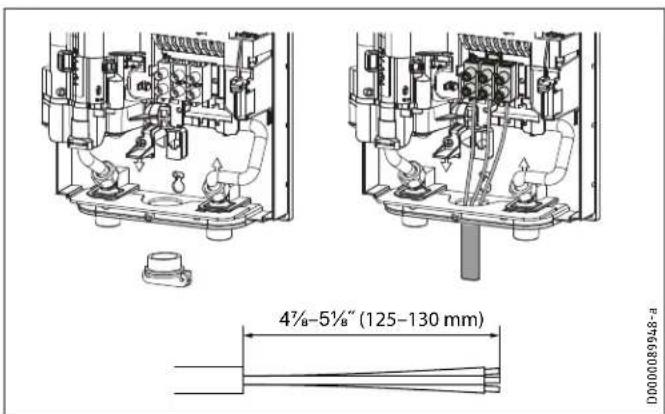

4½-5½" (125-130 mm) D0000089648-4

10.5 Conexión eléctrica con un cable de alimentación corto

Si el cable de alimentación no es lo suficientemente largo, el bloque de cables puede instalarse más cerca de la abertura del calentador de agua.

▶ Reposiciona el bloque de cableado de arriba a abajo. Para ello, desengánchelo empujándolo firmemente hacia la izquierda y tirando de él hacia adelante.

D0000095302-b

Reposiciona el bloque de cableado de arriba a abajo. Para ello, desengánchelo empujándolo firmemente hacia la izquierda y tirando de él hacia adelante. Enganche el bloque de cableado en la parte inferior empujándolo hacia dentro y hacia la izquierda hasta que encaje en su sitio.

10.6 Bloque de cableado

Consulte el siguiente diagrama para ver el nivel recomendado de torsión en los tornillos del bloque de terminales.

Tamaño de los tornillos (mm)	Torsión (N•cm) Torsión (Lbf•in)
M6 200-250 17.7-22.1

Usar las especificaciones de torsión adecuadas para fijar el cable al bloque de cableado ayuda a evitar pérdidas personales o daños a la propiedad.

11. Puesta en marcha

11.1 Ajuste de temperatura a través de la ranura del puente

La temperatura máxima de salida de cada posición de los puentes durante el funcionamiento normal de la carga depende del voltaje de funcionamiento, la velocidad de flujo y la temperatura del agua entrante. Consulte las tablas que aparecen a continuación para conocer la temperatura máxima de salida a los voltajes de funcionamiento nominales de 240 V y 208 V.

38 °C | 100 °F 43 °C | 109 °F 50 °C | 122 °F 60 °C | 140 °F max D000094558-b

INSTALACIÓN

Puesta en marcha

Posición del puente (240 V)	Descripción
38 °C | 100 °F@ 240 V Aplicaciones de lavado de manos conformes con el código (configuración de fábrica)
43°C | 109°F @ 240 V Aplicaciones en las que el riesgo de quemaduras puede ser una preocupación
50 °C | 122 °F@ 240 V ACS para el fregadero de la cocina, fregadero de servicio, etc.
60 °C | 140 °F@ 240 V Aplicaciones comerciales (cocinas, etc.), requisitos del código de salud
Sin puente Límite 38 °C | 100 °F
Posición del puente (208 V)*	Descripción
32°C | 90°F @ 208 V Agua tibia para lavarse las manos (configuración de fábrica)
36 °C | 97°F @ 208 V Aplicaciones de lavado de manos conformes al código
41°C | 106°F @ 208 V Agua caliente para lavarse las manos
49°C | 120°F @ 208 V ACS para el fregadero de la cocina, fregadero de servicio, etc.
Sin puente Límite 32 °C | 90 °F

*Todas las temperaturas de salida listadas asumen una entrada de agua temperatura de 15 °C | 59 °F
Instale el puente en la posición requerida en el alojamiento de cables y cabecera "T _max ".

PRECAUCIÓN Quemaduras

Si el agua suministrada al aparato se precalienta, puede superarse el límite interno de protección contra el escaldamiento.

En tales casos, limite la temperatura con una válvula termostática central aguas arriba.

11.2 Cambiar la salida de potencia a través de la ranura del puente

Si selecciona un valor distinto de la configuración predeterminada de fábrica, deberá volver a colocar el puente. El valor predeterminado de fábrica es la posición 2, “alto”.

Pmax 1 2 D0000082938

Instale el puente en la posición requerida del alojamiento de cables y cabecera "P _max ".

Posición del puente Salida de potencia
		DHC 3/3.5-1 Trend	DHC 4/6-2 Trend
1 [bajo]	@ 120 V	3.0 kW	-
	@ 208 V	-	2.9 kW
	@ 240 V	-	3.8 kW
2 [alto]	@ 120 V	3.5 kW	-
predeterminado de fábrica	@ 208 V	-	4.5 kW
	@ 240 V	-	6.0 kW
Sin puente [bajo]	@ 120 V	3.0 kW	-
	@ 208 V	-	2.9 kW
	@ 240 V	-	3.8 kW

Posición del puente Salida de potencia
		DHC 8/10-2 Trend	DHC 12/15-2 Trend
1 [bajo]	@ 208 V	5.4 kW	9.0 kW
	@ 240 V	7.2 kW	12.0 kW
2 [alto]	@ 208 V	7.2 kW	10.8 kW
predeterminado de fábrica	@ 240 V	9.6 kW	14.4 kW
Sin puente [bajo]	@ 208 V	5.4 kW	9.0 kW
	@ 240 V	7.2 kW	12.0 kW

▶ Marque la potencia de salida seleccionada en la placa de identificación con un bolígrafo.

11.3 Puesta en marcha inicial

Nota

Durante la puesta en marcha inicial, DEBE activar el interruptor de seguridad AE3 presionando el botón de reinicio blanco antes de suministrar energía al calentador de agua. La unidad NO funcionará hasta que el interruptor de seguridad no esté activado.

① Abra el grifo ⓞ ≥ 3 min. ② Encienda la fuente de alimenta- ción.

▶ Abra y cierre todas las válvulas de salida conectadas al menos cinco veces en total. Deje correr el agua durante al menos tres minutos, hasta que se haya purgado todo el aire de la tubería y el calentador de agua.
Asegúrese de que no haya fugas de agua en ninguna conexión de las tuberías.

11.3.1 Activación inicial del interruptor de seguridad AE3

Active el interruptor de seguridad AE3 presionando firmemente el botón blanco de reinicio hasta que haga clic y se bloquee completamente en su lugar (el calentador de agua se entrega con el interruptor de seguridad desactivado).

Enganche la cubierta en la parte superior de la tapa trasera del calentador de agua. Empuje la tapa hacia abajo. Verifique que la cubierta esté bien asentada en las partes superior e inferior.
▶ Asegure la cubierta con el tornillo.
▶ Retire la película protectora del panel frontal.

Encienda la fuente de alimentación.

D0000053281

▶ Encienda la fuente de alimentación.

11.3.2 Entrega del calentador de agua

▶ Explique el funcionamiento del calentador de agua a los usuarios y permítales familiarizarse con su funcionamiento.
Informe a los usuarios sobre los peligros potenciales, especialmente el riesgo de quemaduras.
▶ Entregue las instrucciones.

11.4 Operación con agua precalentada

La temperatura máxima de entrada puede limitarse instalando una válvula termostática central. Utilice la válvula termostática para la premezcla central, por ejemplo, cuando se utiliza un calentador de agua sin tanque con agua precalentada.

11.5 Reinicio

Pérdidas materiales

Para garantizar que el sistema de calentamiento en espiral no se dañe después de una interrupción en el suministro de agua, el calentador de agua debe reiniciarse siguiendo los siguientes pasos:

Apague la alimentación de la unidad desde el panel de interruptores, asegurándose de que los interruptores de circuito conectados estén en la posición "OFF" para evitar cualquier peligro de descarga eléctrica.
▶ Abra y cierre el grifo al menos cinco veces durante tres minutos en total, hasta que el calentador de agua y su línea de entrada de agua fría estén libres de aire.
▶ Vuelva a conectar la alimentación en el panel de interruptores.

12. Apagado del calentador de agua

Apague la alimentación de la unidad desde el panel de interruptores, asegurándose de que los interruptores de circuito conectados estén en la posición "OFF" para evitar cualquier peligro de descarga eléctrica.
Drene el calentador de agua (Consulte la sección 14.1, "Drenaje del calentador de agua", pág. 35").

13. Información para servicio técnico

Estado de conexiones/Estado de componentes

1 2 3 4 D0000094554-b

1 Sensor de flujo
2 Corte de seguridad por exceso del límite de temperatura, reinicio automático, Klixon
3 Alojamiento de cables y cabecera para carga conectada y ajuste de temperatura
4 Luces de diagnóstico

14. Mantenimiento

ADVERTENCIA Electrocución

Antes de realizar cualquier trabajo en el aparato, desconecte todos los polos de la fuente de alimentación.

14.1 Drenaje del calentador de agua

El calentador de agua se puede drenar para realizar trabajos de mantenimiento.

ADVERTENCIA Quemaduras

Al drenar el calentador de agua, es posible que se escape agua caliente.

▶ Cierre la válvula de la línea de entrada de agua fría.
▶ Abra todas las válvulas de salida.
▶ Desconecte las conexiones de agua del calentador de agua.
▶ Guarde el calentador de agua desmontado en un lugar donde no haya riesgo de escarcha, ya que los residuos de agua que quedan dentro del calentador de agua pueden congelarse y causar daños.

14.2 Limpieza de la malla del filtro

ADVERTENCIA Quemaduras

Al drenar el calentador de agua, es posible que se escape agua caliente.

Pérdidas materiales

Para garantizar que el sistema de calentamiento en espiral no se dañe después de una interrupción en el suministro de agua, el calentador de agua debe reiniciarse siguiendo los siguientes pasos:

Apague la alimentación de la unidad desde el panel de interruptores, asegurándose de que los interruptores de circuito conectados estén en la posición "OFF" para evitar cualquier peligro de descarga eléctrica.
▶ Abra y cierre el grifo al menos cinco veces durante tres minutos en total, hasta que el calentador de agua y su línea de entrada de agua fría estén libres de aire.
▶ Vuelva a conectar la alimentación en el panel de interruptores.

El DHC Trend tiene una malla de filtro de sedimentos incorporada que debe limpiarse periódicamente.

Apague el interruptor para desconectar la alimentación del calentador de agua.
Cierre la válvula de cierre para cortar el suministro de agua al calentador de agua.
▶ Abra un grifo de agua caliente conectado para reducir la presión acumulada (esto minimizará las fugas al retirar la conexión de la entrada de agua fría).
▶ Desconecte el conector flexible de acero trenzado del accesorio de entrada de agua fría (derecha).

Para quitar la malla de filtro de la parte inferior de la entrada de agua fría, inserte con cuidado un destornillador de cabeza plana justo por encima del borde de plástico de la malla de filtro y tire suavemente hacia abajo.
Limpie la malla de filtro, vuelva a insertarla de manera segura en el accesorio de entrada de agua fría y vuelva a conectar el conector flexible de acero trenzado a la entrada de agua fría.
▶ Abra la válvula de cierre del suministro de agua fría.
▶ Abra el grifo de agua caliente durante unos minutos para sacar el aire de las tuberías y el calentador de agua. Mantenga el grifo abierto hasta que el flujo de agua sea continuo y se haya purgado todo el aire de las tuberías de agua.
▶ Encienda el interruptor para llevar energía eléctrica a la unidad.

15. Resolución de problemas

ADVERTENCIA Electrocución

Nunca quite o reinstale la cubierta del calentador de agua sin cortar la electricidad que da servicio a la unidad. De lo contrario, podría sufrir lesiones personales o la muerte.

ADVERTENCIA Electrocución

Para probar el calentador de agua con las luces de diagnóstico internas, este debe estar conectado a la fuente de alimentación.

Si realiza la prueba sin la cubierta, no toque ninguna parte del calentador de agua. Hacerlo podría provocar lesiones personales graves o la muerte.

Nota

Para probar el calentador de agua con las luces de diagnóstico, el agua debe estar fluyendo a través de la unidad.

Luces de diagnóstico

●○○	Roja Se ilumina en caso de falla
○○○	Amarilla Se ilumina en modo calentamiento./Parpadea cuando se alcanza el límite de salida
○○●	Verde Parpadea cuando el calentador de agua está conectado a la fuente de alimentación.

Luces de diagnóstico	Problema Causa Solución
Ninguna LED encendida El calentador de agua no calienta		No hay electricidad Verifique el disyuntor conectado en el panel del disyun-tor principal no se haya disparado. Restablecer si es necesario
		La PCI no funciona correctamente Reemplace el módulo de funciones
Verde intermitente, amarilla apagada, roja apagada	No hay ACS	La regadera/El aireador tiene incrustaciones	Desincruste o reemplace la regadera/el aireador si es necesario
		La malla de filtro de la entrada de agua fría está sucia	Limpie la malla de filtro. Consulte la sección 14.2, “Lim-pieza de la malla del filtro”, pág. 35
		El sensor de flujo no está conectado	Conecte el cable a la PCI
		El sensor de flujo no funciona correctamente	Reemplace el módulo de funciones
		La PCI no funciona correctamente Reemplace el módulo de funciones
Verde intermitente, amarilla encendida, roja apagada	La temperatura de salida no coincide con el valor establecido	El dispositivo está conectado a una fuente de ali-mentación <240 V	Por favor observe la información en la sección 11.1, “Ajuste de temperatura a través de la ranura del puente”, pág. 32
		El grifo no funciona correctamente	Reemplace el grifo
		El sistema de calentamiento no funciona correctamente	Reemplace el módulo de funciones
		La PCI no funciona correctamente Reemplace el módulo de funciones
Verde intermitente, amarilla apagada, roja encendida	No hay ACS	Se detectó la presencia de aire	Continúe con la extracción durante >1 minuto
		El interruptor de seguridad AE3 no fue activado durante la puesta en marcha	Active el interruptor de seguridad AE3 presionando firmemente el botón de reinicio. Consulte la sección 11.3.1, “Activación inicial del interruptor de seguridad AE3”, pág. 34
		El interruptor de seguridad AE3 se disparó por corte de seguridad por exceso del límite de temperatura	Verifique el corte de seguridad por exceso del límite de temperatura (conexión de enchufe, cable de conexión); active el interruptor de seguridad AE3.
		El interruptor de seguridad AE3 responde de nuevo después de comprobar la Klixon de corte de seguridad de alto límite; corte de seguridad de alto límite no funciona correctamente	Reemplace el corte de seguridad por exceso del límite de temperatura; active el interruptor de seguridad AE3 y extraiga el agua al valor máximo establecido durante >1 minuto
		El interruptor de seguridad se dispara nuevamente; la PCI no funciona correctamente	Reemplace el módulo de funciones
		La PCI no funciona correctamente (rotura de cable o cortocircuito en el sensor de entrada)	Reemplace el módulo de funciones

16. Especificaciones

1. Dimensiones y conexiones


b01 14 3/16" (360) Agujeros de montaje, cubierta trasera 12 5/8" (320) 19 1/8" (40) ½" (13) c06 3 15/16" (100) c01 7 15/16" (202) 1 3/8" (35) 3 7/8" (98) D0000089946-C

	DHC Trend
b02 Cables eléctricos de entrada
c01 Entrada de agua fría Rosca macho NPT de 1/2 pulg.
c06 Salida del ACS Rosca macho NPT de 1/2 pulg.

17.1 Diagramas de cableado

DHC 3/3.5-1 Trend L N 1/Neutro/Tierra (GND) ~ 120 V DHC 4/6-2 Trend L L 2/Tierra (GND) ~ 208 / 240V

2 1 L L N 4 3 D000085463

1 PCI de potencia con interruptor de seguridad integral

2 Sistema de calentamiento en espiral

3 Corte de seguridad por exceso del límite de temperatura

4 Bloque de cableado

1 PCI de potencia con interruptor de seguridad integral

2 Sistema de calentamiento en espiral

3 Corte de seguridad por exceso del límite de temperatura

4 Bloque de cableado

17.2 Salida del ACS

La salida del ACS depende de la fuente de alimentación conectada, la salida de potencia seleccionada del calentador de agua y la temperatura de entrada del agua fría. El voltaje nominal y la salida nominal se pueden encontrar en la placa de identificación.

	Potencia de salida en kW			Salida del ACS a 100 °F en gpm
	Tensión nominal Temperatura de entrada de agua fría
Modelo	120 V	208 V	240 V	41°F	50°F	59°F	68°F
DHC3/3.5-1	3.0			0.35	0.41	0.5	0.64
Trend	3.5			0.41	0.48	0.58	0.75
DHC4/6-2		2.9		0.34	0.4	0.48	0.62
		4.5		0.52	0.61	0.75	0.96
Trend			3.8	0.44	0.52	0.63	0.81
			6.0	0.69	0.82	1.0	1.28
DHC8/10-2		5.4		0.63	0.74	0.9	1.15
		7.2		0.83	0.98	1.2	1.54
Trend			7.2	0.83	0.98	1.2	1.54
			9.6	1.11	1.31	1.6	2.05
DHC12/15-2		9.0		1.04	1.23	1.5	1.92
		10.8		1.24	1.46	1.78	2.28
Trend			12.0	1.39	1.64	2.0	2.56
			14.4	1.67	1.97	2.4	3.07

	Potencia de salida en kW			Salida del ACS a 122 °F en gpm
	Tensión nominal Temperatura de entrada de agua fría
Modelo	120 V	208 V	240 V	41°F	50°F	59°F	68°F
DHC3/3.5-1	3.0			-	0.28	0.33	0.38
Trend	3.5			0.3	0.33	0.38	0.44
		2.9		-	0.28	0.31	0.37
DHC4/6-2		4.5		0.38	0.43	0.49	0.57
Trend			3.8	0.32	0.36	0.41	0.48
			6.0	0.51	0.57	0.65	0.76
		5.4		0.46	0.51	0.59	0.68
DHC8/10-2		7.2		0.61	0.68	0.78	0.91
Trend			7.2	0.61	0.68	0.78	0.91
			9.6	0.81	0.91	1.04	1.21
		9.0		0.76	0.85	0.98	1.14
DHC12/15-2		10.8		0.9	1.02	1.16	1.35
Trend			12.0	1.01	1.14	1.3	1.52
			14.4	1.21	1.37	1.56	1.82

	Potencia de salida en kW			Salida del ACS a 38 °C en L/min
	Tensión nominal Temperatura de entrada de agua fría
Modelo	120 V	208 V	240 V	5°C	10°C	15°C	20°C
DHC3/3.5-1	3.0			1.3	1.5	1.9	2.4
Trend	3.5			1.5	1.8	2.2	2.8
DHC4/6-2		2.9		1.3	1.5	1.8	2.3
		4.5		1.9	2.3	2.8	3.6
Trend			3.8	1.7	2.0	2.4	3.0
			6.0	2.6	3.1	3.7	4.8
DHC8/10-2		5.4		2.3	2.8	3.4	4.3
		7.2		3.1	3.7	4.5	5.7
Trend			7.2	3.1	3.7	4.5	5.7
			9.6	4.2	4.9	6.0	7.6
DHC12/15-2		9.0		3.9	4.6	5.6	7.1
		10.8		4.6	5.5	6.6	8.5
Trend			12.0	5.2	6.1	7.5	9.5
			14.4	6.2	7.3	8.9	11.4

	Potencia de salida en kW			Salida del ACS a 50 °C en L/min
	Tensión nominal Temperatura de entrada de agua fría
Modelo	120 V	208 V	240 V	5°C	10°C	15°C	20°C
DHC3/3.5-1	3.0			1.0	1.1	1.2	1.4
Trend	3.5			1.1	1.3	1.4	1.7
DHC4/6-2		2.9		-	1.1	1.2	1.4
		4.5		1.4	1.6	1.8	2.1
Trend			3.8	1.2	1.4	1.6	1.8
			6.0	1.9	2.1	2.4	2.9
DHC8/10-2		5.4		1.7	1.9	2.2	2.6
		7.2		2.3	2.6	2.9	3.4
Trend			7.2	2.3	2.6	2.9	3.4
			9.6	3.0	3.4	3.9	4.6
DHC12/15-2		9.0		2.9	3.2	3.7	4.3
		10.8		3.4	3.8	4.4	5.1
Trend			12.0	3.8	4.3	4.9	5.7
			14.4	4.6	5.1	5.9	6.9

17.3 Áreas de aplicación/tabla de conversión

Aquí se muestran los datos de resistividad y conductividad eléctrica.

Especificación estándar a 15 °C			20 °C			25 °C
Resistividad mín. ρ ≥	Conductividad máx. σ ≤		Resistividad mín. ρ ≥	Conductividad máx. σ ≤		Resistividad mín. ρ ≥	Conductividad máx. σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1100	91	910	970	103	1031	895	112	1117

Caída de presión, cómo calcular el tamaño de la tubería

Para calcular el tamaño de la tubería, se recomienda una caída de presión al calentador de agua de 14.5 psi (0.1 MPa).

17.4 Condiciones de falla

En caso de falla, durante la instalación pueden ocurrir brevemente temperaturas de hasta 176 °F (80 °C) a una presión de 145 psi (1.0 MPa).

INSTALACIÓN

Dimensiones y conexiones

17.5 Tablas de datos

DHC 3/3.5-1 Trend DHC 4/6-2 Trend
Número de artículo 200060 200062
Datos eléctricos
Fase (50/60 Hz)	1/N/GND	1/N/GND | 2/GND
Tensión nominal	120 V	240 V	208 V
Salida nominal1, posición de puente 1 [baja] / 2 [alta]	3.0 kW / 3.5 kW	3.8 kW / 6.0 kW	2.9 kW / 4.5 kW
Corriente nominal, posición de puente 1 [baja] / 2 [alta]	25 A / 29.2 A	15.8 A / 25 A	13.9 A / 21.7 A
Tamaño de disyuntor recomendado2, posición de puente 1 [baja] / 2 [alto]	25 A / 30 A	20 A / 25 A	15 A / 25 A
Tamaño mín. de cable recomendado3 (cobre AWG), posición de puente 1 [baja] / 2 [alta]	10/2 AWG / 10/2 AWG	12/2 AWG / 10/2 AWG	14/2 AWG / 10/2 AWG
Mín. resistividad ρ15 ≥	1100 Ω cm
Máx. conductividad σ15 ≤	910 μS/cm
Conexiones
Conexiones de agua	NPT de 1⁄2 pulg.
Límites de aplicación
Presión máx. permisible	145 psi (1 MPa)
Temperatura máx. de entrada para recalentar	131°F (55°C)
Temperatura máx. de entrada	149°F (65°C)
Valores de ajuste de temperatura a 240 V	100/109/122/140°F (38/43/50/60°C)
Datos hidráulicos
Tasa de activación	0.264 gal (1.0 l/min)
Capacidad nominal	0.07 gal (0.277 l)
Versiones
Tipo de instalación	Sobre el fregadero / bajo el fregadero
Clase de protección 1
Bloque aislante	Poliamida reforzada con vidrio
Sistema de calentamiento	Calentamiento en espiral
Cubierta y cubierta trasera	Plástico
Color	Blanco
Dimensiones
Altura	141⁄8" (360 mm)
Ancho	8" (202 mm)
Profundidad	37⁄8" (98 mm)
Pesos
Peso	5.5 lbs (2.5 kg)

El DHC 3/3.5-1 Trend se suministra con un reductor/aerador de flujo compensador de presión de 0.5 gpm (1.9 l/min) que debe ser instalado.
El DHC 4/6-2 Trend se suministra con 2 x 0.5 gpm (1.9 l/min) y un reductor/aerador de flujo compensatorio de presión de 1.0 gpm (3.8 l/min) que debe ser instalado. Consulte la sección 10.3, "Instalación del aireador en el grifo conectado", pág. 31 para mas información.

^1 La configuración predeterminada de fábrica es la posición del puente 2 [alta]

^2 Protección contra sobrecargas dimensionada al 100% de la carga. Los calentadores de agua sin tanque se consideran una carga no continua. Utilice solo disyuntores para tomas GFCI Clase A.

^3 Se deben utilizar conductores de cobre con una temperatura nominal de 75 °C o superior. Los conductores deben dimensionarse para mantener una caída de voltaje de menos del 3 % bajo carga.

Estas son nuestras recomendaciones. Verifique los códigos locales si es necesario.

INSTALACIÓN

Dimensiones y conexiones

DHC 8/10-2 Trend DHC 12/15-2 Trend
Número de artículo 200063 200064
Datos eléctricos
Fase (50/60 Hz) 1/N/GND | 2/GND
Tensión nominal	240 V	208 V	240 V	208 V
Salida nominal1, posición de puente 1 [baja] / 2 [alta]	7.2 kW / 9.6 kW	5.4 kW / 7.2 kW	12.0 kW / 14.4 kW	9.0 kW / 10.8 kW
Corriente nominal, posición de puente 1 [baja] / 2 [alta]	30 A / 40 A	26 A / 34.6 A	50 A / 60 A	43.3 A / 52 A
Tamaño de disyuntor recomendado2, posición de puente 1 [baja] / 2 [alto]	30 A / 40 A	30 A / 35 A	50 A / 60 A	50 A / 60 A
Tamaño mín. de cable recomendado3 (cobre AWG), posición de puente 1 [baja] / 2 [alta]	10/2 AWG / 8/2 AWG	10/2 AWG / 8/2 AWG	8/2 AWG / 6/2 AWG	8/2 AWG / 6/2 AWG
Mín. resistividad ρ15 ≥	1100 Ω cm
Máx. conductividad σ15 ≤	910 μS/cm
Conexiones
Conexiones de agua	NPT de 1⁄2 pulg.
Límites de aplicación
Presión máx. permisible	145 psi (1 MPa)
Temperatura máx. de entrada para recalentar	131°F (55°C)
Temperatura máx. de entrada	149°F (65°C)
Valores de ajuste de temperatura a 240 V	100/109/122/140°F (38/43/50/60°C)
Datos hidráulicos
Tasa de activación	0.264 gal (1.0 l/min)
Capacidad nominal	0.07 gal (0.277 l)
Versiones
Tipo de instalación	Sobre el fregadero / bajo el fregadero
Clase de protección 1
Bloque aislante	Poliamida reforzada con vidrio
Sistema de calentamiento	Calentamiento en espiral
Cubierta y cubierta trasera	Plástico
Color	Blanco
Dimensiones
Altura	141⁄8" (360 mm)
Ancho	8" (202 mm)
Profundidad	37/8" (98 mm)
Pesos
Peso	5.5 lbs (2.5 kg)

^1 La configuración predeterminada de fábrica es la posición del puente 2 [alta]
2 Protección contra sobrecargas dimensionada al 100% de la carga. Los calentadores de agua sin tanque se consideran una carga no continua. Utilice solo disyuntores para tomas GFCI Clase A.
^3 Se deben utilizar conductores de cobre con una temperatura nominal de 75 °C o superior. Los conductores deben dimensionarse para mantener una caída de voltaje de menos del 3 % bajo carga.
Estas son nuestras recomendaciones. Verifique los códigos locales si es necesario.

1. Repuestos

No. Repuesto DHC 3/3.5-1 Trend DHC 4/6-2 Trend DHC 8/10-2 Trend DHC 12/15-2 Trend

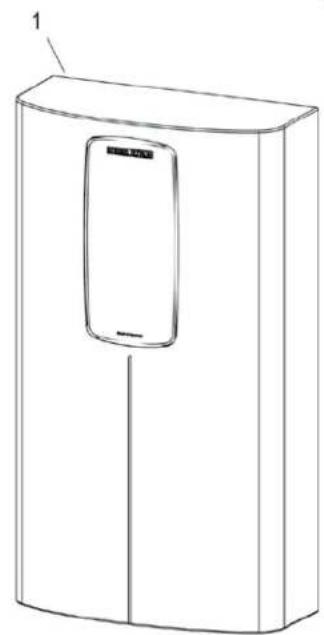

1 Cubierta (frente) 348147 348147 348147 348147
8 Cubierta (atrás) 348143 348143 348143 348143
10	Módulo de funciones	348150	348151	348152	348153
12	Corte de seguridad de alto límite con autorreajuste, Klixon	340529	340529	340529	340529
14	Conjunto de codo de tubo	340542	340542	340542	340542
15	Juego de conexión de codo de tubería (incluye clips y juntas)	320540	320540	320540	320540
21	Puente (rojo)	283455	283455	283455	283455
22	Bloque de cableado	326655	326655	326655	326655
23	Cubierta de electrónica	344146	344146	344146	344146
40	Conexiones de tubería (x2) - 12 pulg. NPT / G ^3/_8 pulg.	326589	326589	326589	326589
41	Hoja de bloqueo	326234	326234	326234	326234
42	Malla de filtro	275981	275981	275981	275981

Sujeto a los términos y condiciones expresados en esta Garantía Limitada de por vida, Stiebel Eltron, Inc. (el "Fabricante") por la presente asegura al comprador original (el "Propietario") que cada calentador de agua eléctrico de calor sin tanque (el "Calentador") no deberá (i) tener fugas debido a defectos en los materiales del fabricante o mano de obra por un período de diez (10) años desde la fecha de compra o (ii) falla debido a defectos en los materiales o mano de obra del fabricante por un período de tres (3) años a partir de la fecha de compra. Como única y exclusiva solución para el Propietario en cuanto a la presente garantía, el Fabricante, a discreción del Fabricante, reparará en fábrica o reemplazará el Calentador defectuoso con una unidad o repuesto de reemplazo con características de funcionamiento comparables. La máxima responsabilidad del Fabricante en cualquier circunstancia se limitará al precio de compra del Calentador que pagó el Propietario.

Esta garantía limitada será la garantía exclusiva que el Fabricante otorga, y reemplaza todas las demás garantías, expresas o implícitas, escritas u orales, que incluyen pero no se limitan a las garantías de comerciabilidad o adecuación para un fin determinado. El Fabricante no será responsable de daños incidentales, indirectos o contingentes o gastos que surjan, de manera directa o indirecta, de cualquier defecto del Calentador o del uso del mismo. El Fabricante no será responsable por daños ocasionados por el agua o cualquier otro daño a la propiedad del Propietario que surja, de manera directa o indirecta, de cualquier defecto del Calentador o del uso del mismo. Solo el Fabricante está autorizado a conceder todas las garantías en representación del Fabricante, y ninguna declaración o garantía realizada por cualquier otra parte será vinculante para el Fabricante.

El Fabricante no será responsable de ningún daño relacionado o causado por:

1. cualquier uso indebido o falta de cuidado del Calentador, cualquier accidente que afecte al Calentador, cualquier alteración al Calentador, o cualquier otro uso incorrecto;
2. casos fortuitos o circunstancias sobre las cuales el Fabricante no tiene control;
3. instalación del Calentador que se desvíe de las directivas del Fabricante o no observe los códigos de

La instalación, la conexión eléctrica y la primera operación de este aparato debe ser realizado por un calificado

instalador.

La empresa no se hace responsable de los fallos de los bienes suministrados que no se hayan instalado y opera-

do de acuerdo con las instrucciones del fabricante.

construcción pertinentes;

1. negligencia en cuanto a mantener el Calentador u operar el Calentador según las especificaciones del Fabricante;
2. hacer funcionar el Calentador en condiciones de presión de agua fl actuante o en caso de que el Calentador se alimente de agua no potable durante un período de cualquier duración;
3. instalación defectuosa y/o uso de materiales inapropiados por parte de cualquier instalador y que no se relacione con defectos en los repuestos o la mano de obra del Fabricante;
4. mover el Calentador de su lugar original de instalación;
5. exposición a condiciones de congelamiento;
6. los problemas de calidad del agua, como el agua corrosiva, el agua dura y agua contaminada con contaminantes o aditivos;

Si el Propietario desea devolver el Calentador al Fabricante para su reparación o reemplazo bajo esta garantía, el Propietario debe obtener primero la autorización por escrito del Fabricante. El Propietario deberá presentar una prueba de compra, incluida la fecha de compra, y será responsable de los costos de desinstalación y transporte. Si el Propietario no puede demostrar una fecha de compra, esta garantía se limitará al período que comienza a partir de la fecha de compra impresa en el Calentador. El Fabricante se reserva el derecho de negar la cobertura de esta garantía después de examinar el Calentador. Esta garantía se limita al Propietario y es intransferible.

Algunos Estados y Provincias no permiten la exclusión o limitación de ciertas Garantías. En dichos casos, las limitaciones aquí expresadas pueden no aplicarse al Propietario. En dichos casos esta Garantía se limitará al período más corto y las menores cifras de daños permitidas por ley. Esta Garantía le da derechos legales específi cos y puede que usted tenga otros derechos que variarán de Estado a Estado y de Provincia a Provincia.

El Propietario será responsable de todos los costos de mano de obra y otros cargos incurridos al retirar o reparar el Calentador en el lugar de instalación. Por favor obsérvese que el Calentador debe instalarse de tal manera que, en caso de pérdida, el fl ujo de agua de la pérdida no dañe el lugar en que está instalado.

Medio ambiente y reciclaje

Por favor, ayúdenos a proteger el medio ambiente eliminando el embalaje de acuerdo con las regulaciones nacionales para el procesamiento de residuos.

Esta garantía es válida sólo para EE.UU. y Canadá. Las garantías pueden variar según el país. Por favor, consulte a su representante local de Stiebel Eltron para la garantía de su país.

GUIDE DE DÉMARRAGE RAPIDE

INFORMATIONS SPÉCIALES

OPÉRATION
