Caractéristiques techniques	Chaudière instantanée électrique, puissance de 18 kW, débit d'eau chaude de 3,5 à 5,2 l/min selon la température d'entrée.
Utilisation	Idéale pour les besoins en eau chaude sanitaire dans les logements, convient pour les douches et les lavabos.
Maintenance et réparation	Entretien minimal requis, recommandé de vérifier régulièrement les filtres et de faire appel à un professionnel pour toute réparation.
Sécurité	Équipée de dispositifs de sécurité tels que la protection contre la surchauffe et les surpressions.
Informations générales	Installation facile, compatible avec les réseaux électriques standards, garantie de 2 ans.

FOIRE AUX QUESTIONS - DHC Trend STIEBEL ELTRON

Comment régler la température de l'eau chaude sur la chaudière STIEBEL ELTRON DHC Trend ?

Pour régler la température de l'eau chaude, utilisez le bouton de réglage situé sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage supplémentaires.

Pourquoi la chaudière produit-elle un bruit inhabituel ?

Des bruits inhabituels peuvent indiquer une accumulation de calcaire ou un problème avec le système de circulation. Il est recommandé de faire vérifier l'appareil par un professionnel si le bruit persiste.

Comment nettoyer le filtre de la chaudière STIEBEL ELTRON DHC Trend ?

Pour nettoyer le filtre, éteignez d'abord la chaudière et débranchez-la. Retirez le couvercle du filtre, nettoyez-le sous l'eau courante et laissez-le sécher avant de le remettre en place.

Est-ce que la chaudière STIEBEL ELTRON DHC Trend nécessite un entretien régulier ?

Oui, il est recommandé de faire un entretien régulier de votre chaudière pour garantir son efficacité et sa longévité. Consultez le manuel pour les recommandations d'entretien spécifiques.

Comment réinitialiser la chaudière après un arrêt d'urgence ?

Pour réinitialiser la chaudière, localisez le bouton de réinitialisation sur le panneau de commande et appuyez dessus. Assurez-vous de comprendre la cause de l'arrêt avant de réinitialiser.

Que faire si l'eau chaude est insuffisante ?

Vérifiez les réglages de température et assurez-vous que la chaudière fonctionne correctement. Si le problème persiste, cela peut indiquer une surconsommation ou un problème technique nécessitant l'avis d'un professionnel.

Quel est le temps de chauffe moyen de la chaudière STIEBEL ELTRON DHC Trend ?

Le temps de chauffe peut varier en fonction du modèle et des réglages, mais en général, la chaudière peut chauffer l'eau en quelques minutes après la demande d'eau chaude.

Comment savoir si ma chaudière a besoin d'être remplacée ?

Si vous constatez des pannes fréquentes, une baisse de performance significative, ou des coûts d'entretien élevés, cela peut être un signe que votre chaudière doit être remplacée.

La chaudière peut-elle fonctionner à une pression d'eau faible ?

La chaudière fonctionne mieux à une pression d'eau adéquate. Si la pression est trop basse, cela peut affecter la performance. Assurez-vous que la pression d'eau est dans la plage recommandée.

Comment contacter le service après-vente de STIEBEL ELTRON ?

Pour contacter le service après-vente, veuillez visiter le site web officiel de STIEBEL ELTRON pour les informations de contact, y compris le numéro de téléphone et l'adresse e-mail.

MODE D'EMPLOI DHC Trend STIEBEL ELTRON

Electronically Controlled Electric Tankless Water Heaters Calentadores de Agua Electrónicos sin Tanque Chauffe-eau Électriques sans Réservoir à Commande Électronique

» DHC 3/3.5-1 Trend
» DHC 4/6-2 Trend
» D H C 8 / 10 - 2 Trend
» DHC 12/15-2 Trend

Certifié à la norme ANSI/UL Std. 499

Conforme à la norme CAN/CSA Std. C22.2 No.64

Testé et certifié par WQA à la NSF/ANSI/CAN 372 pour une utilisation sans plomb.

STIEBEL ELTRON

QUICK START GUIDE

SPECIAL INFORMATION

OPERATION

1. General information

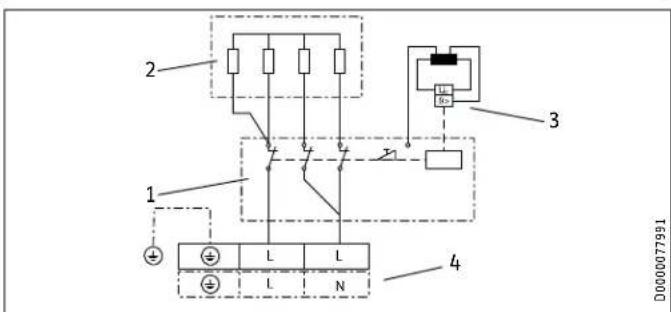

DHC 8/10-2 Trend | DHC 12/15-2 Trend

2/GND - 208 / 240 V

1/N/GND \~ 208 / 240 V

2 1 3 4 L L N D0000077991

DHC 8/10-2 Trend | DHC 12/15-2 Trend

2/Tierra (GND) - 208 / 240 V

L N 1/Neutro/Tierra (GND) \~ 208 / 240 V

2 1 4 3 0000077991

1. Informations générales 18.46

1.1 Instructions de sécurité 46

1.2 Autres symboles dans cette documentation 46

1.3 Unités de mesure 46

1. Sécurité 46

2.1 Utilisation prévue 46

2.2 Instructions générales de sécurité 47

2.3 Label de conformité 47

2.4 Homologation 47

1. Inscrivez votre produit 48

2. Description du chauffe-eau 48

4.1 Paramètres recommandés 48

1. Nettoyage, entretien et maintenance 48

2. Dépannage 49

3. Sécurité 49

7.1 Instructions générales de sécurité 49

7.2 Instructions, normes et règlements 49

1. Description du chauffe-eau 49

8.1 Livraison standard 49

1. Préparation 50

9.1 Site d'installation 50

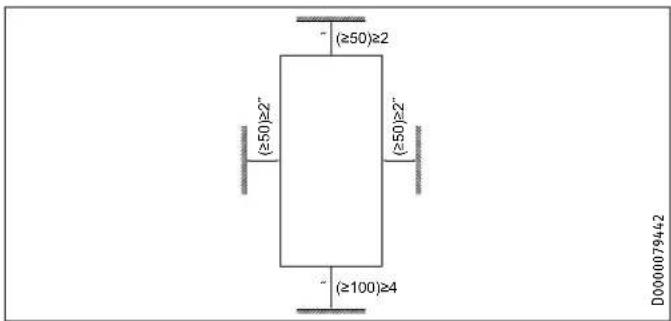

9.2 Espace libre minimum 50

1. Installation 50

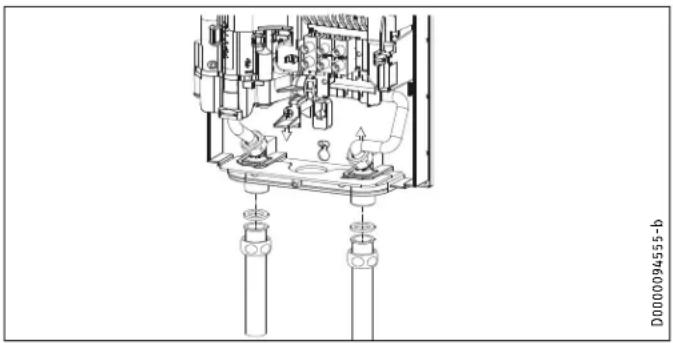

10.2 Raccordements à l'eau 51

10.3 Installation d'un aérateur au niveau du robinet raccordé 52

10.4 Connexion électrique 52

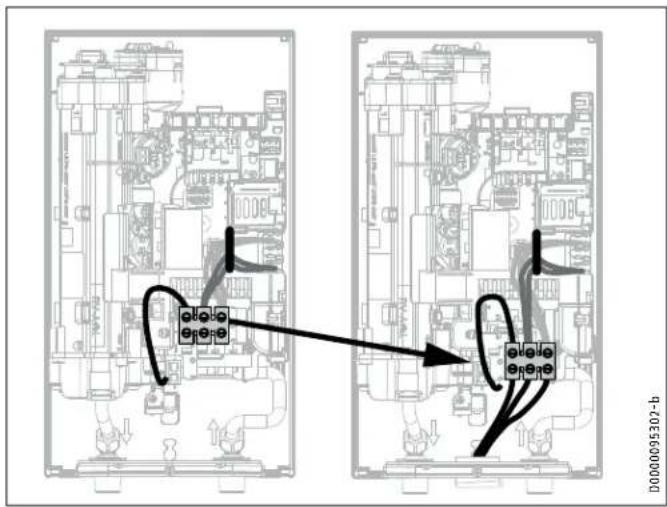

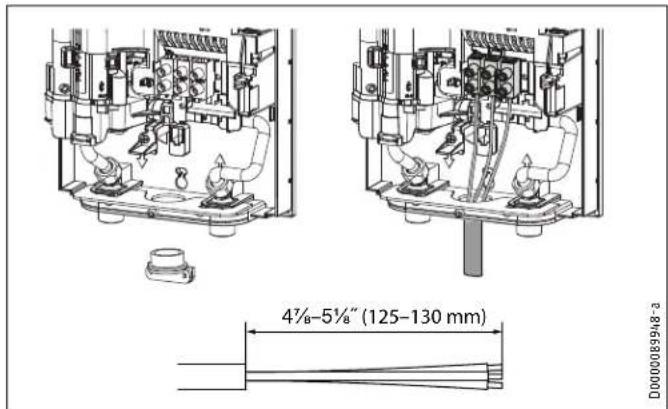

10.5 Connexion électrique avec un câble d'alimentation court 53

10.6 Bloc de câblage 53

1. Mise en service 53

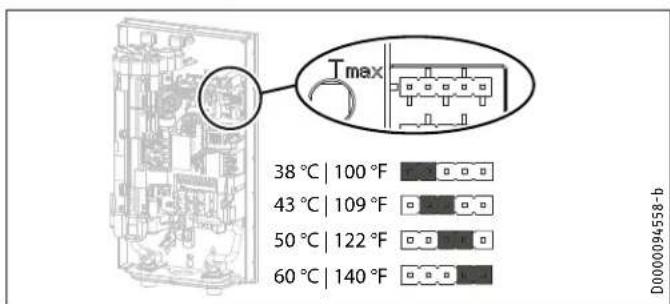

11.1 Réglage de la température via la fente du cavalier 53

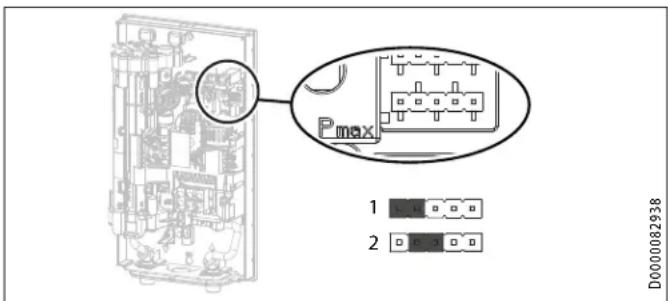

11.2 Changement de la puissance de sortie via la fente du cavalier 54

11.3 Démarrage initial 54

11.4 Fonctionnement avec de l'eau préchauffée 55

11.5 Remise en service 55

1. Arrêt du chauffe-eau 55

2. Informations sur les services 55

3. Maintenance 56

14.1 Vidange du chauffe-eau 56

14.2 Nettoyage de la grille de filtrage 56

1. Dépannage 57

2. Spécification 58

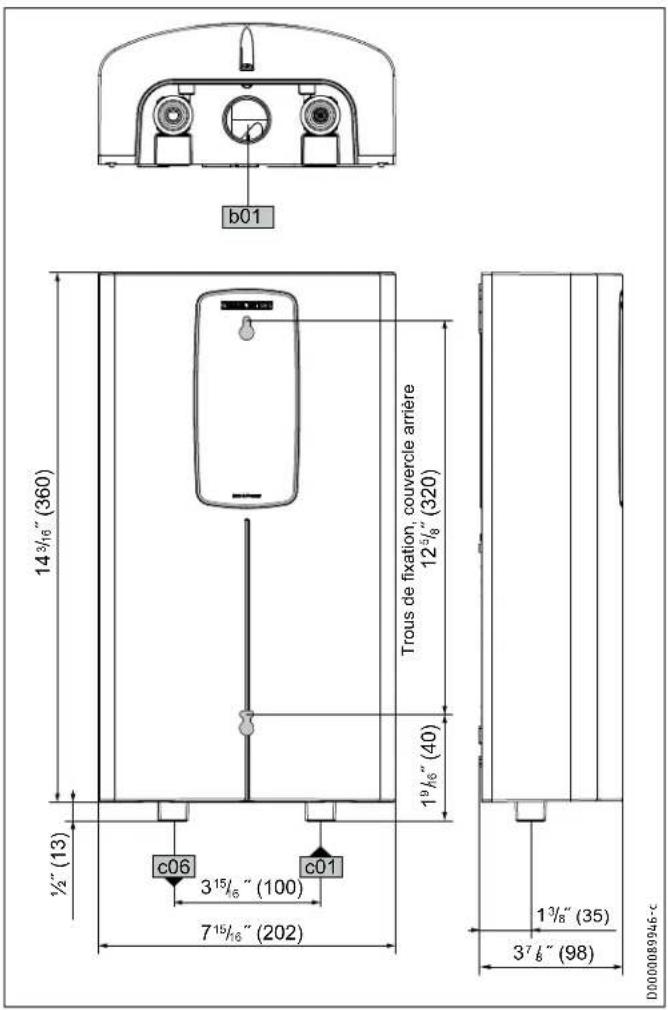

16.1 Dimensions 58

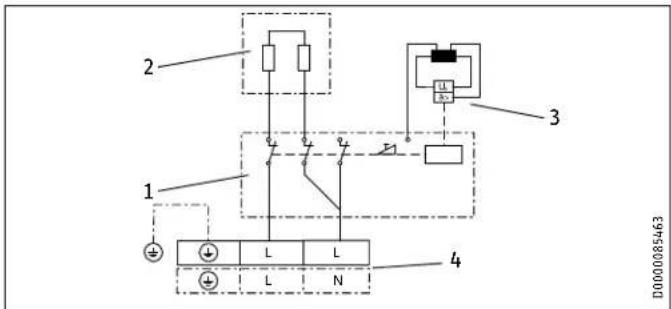

16.2 Schémas de câblage 58

16.3 Production d'eau chaude 59

16.4 Domaines d'application/tableau de conversion 59

Conditions de défaillance 59

Tableaux de données 60

Pièces de rechange 62

Garantie 63

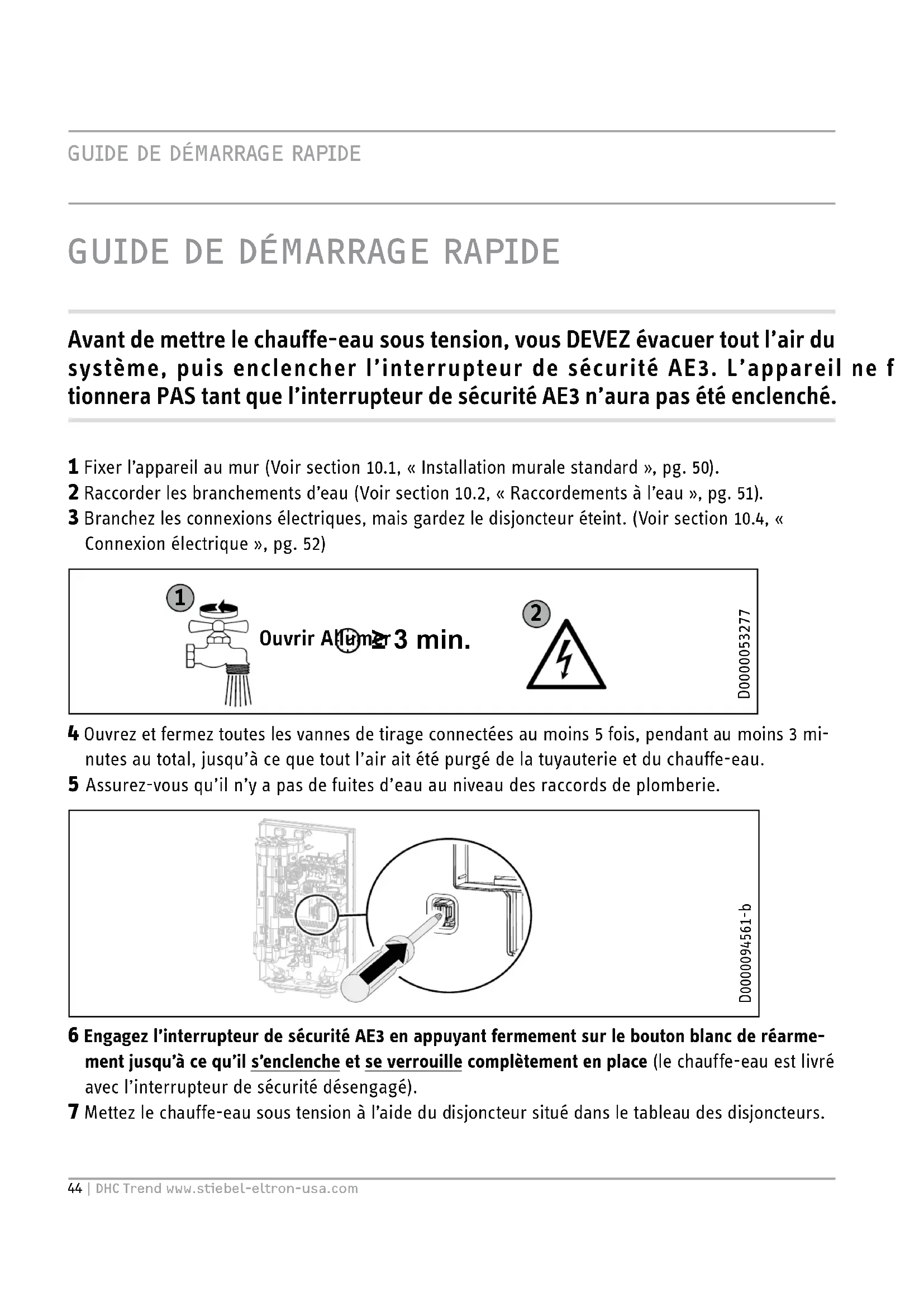

GUIDE DE DÉMARRAGE RAPIDE

Avant de mettre le chauffe-eau sous tension, vous DEVEZ évacuer tout l'air du système, puis enclencher l'interrupteur de sécurité AE3. L'appareil ne f tionnera PAS tant que l'interrupteur de sécurité AE3 n'aura pas été enclenché.

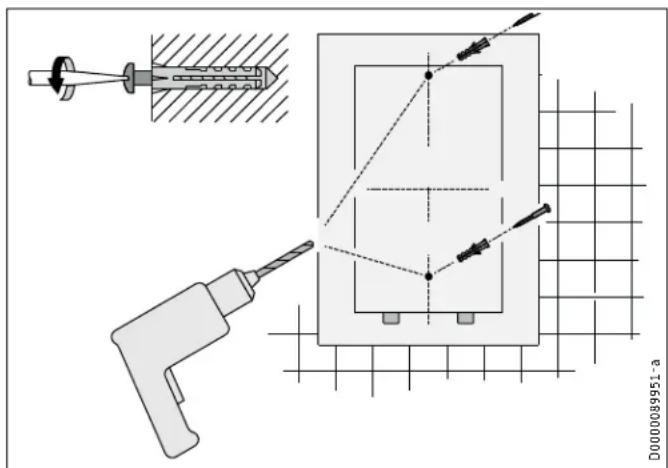

1 Fixer l'appareil au mur (Voir section 10.1, « Installation murale standard », pg. 50).
2 Raccorder les branchements d'eau (Voir section 10.2, « Raccordements à l'eau », pg. 51).
3 Branchez les connexions électriques, mais gardez le disjoncteur éteint. (Voir section 10.4, « Connexion électrique », pg. 52)

Ouvrir Allum≥3 min.

D0000053277

4 Ouvrez et fermez toutes les vannes de tirage connectées au moins 5 fois, pendant au moins 3 minutes au total, jusqu'à ce que tout l'air ait été purgé de la tuyauterie et du chauffe-eau.
5 Assurez-vous qu'il n'y a pas de fuites d'eau au niveau des raccords de plomberie.

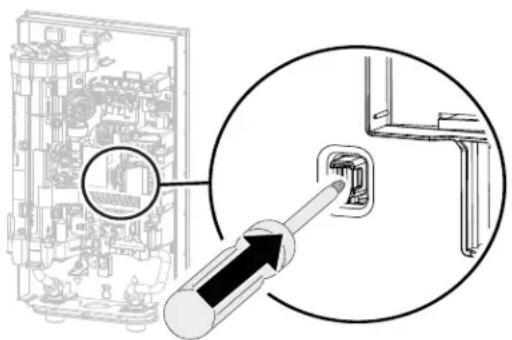

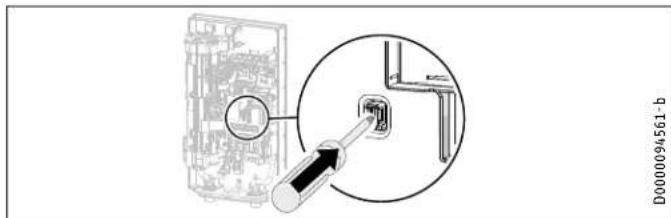

6 Engagez l'interrupteur de sécurité AE3 en appuyant fermement sur le bouton blanc de réarmement jusqu'à ce qu'il s'enclenche et se verrouille complètement en place (le chauffe-eau est livré avec l'interrupteur de sécurité désengagé).
7 Mettez le chauffe-eau sous tension à l'aide du disjoncteur situé dans le tableau des disjoncteurs.

INFORMATIONS SPÉCIALES

• Lisez ce manuel dans son intégralité. Le non-respect de tous les guides, instructions et règles peut entraîner des blessures ou des dommages matériels. Une installation, un réglage, une modification, un entretien et une utilisation incorrects de cet appareil peuvent entraîner des blessures graves.
• Cet appareil doit être installé par un électricien et un plombier agréés. L'installation doit être conforme à tous les codes nationaux, régionaux et locaux de plomberie et d'électricité. L'installation correcte est la responsabilité de l'installateur. Le non-respect des instructions d'installation et d'utilisation ou une utilisation incorrecte annule la garantie.
• Conservez ces instructions pour référence ultérieure. L'installateur doit laisser ces instructions au consommateur.
• Si vous avez des questions concernant l'installation, l'utilisation ou le fonctionnement de ce chauffe-eau, ou si vous avez besoin de manuels d'installation supplémentaires, veuillez appeler notre ligne de service technique au 800.582.8423 (États-Unis et Canada uniquement). Si vous appelez de l'extérieur des États-Unis ou du Canada, veuillez composer le 413.247.3380 et nous vous dirigerons vers un représentant de service qualifié de Stiebel Eltron dans votre région.
• Le chauffe-eau est adapté à l'alimentation d'une douche dans de nombreux climats (fonctionnement en douche). Si le chauffe-eau est également ou exclusivement utilisé pour la douche, l'entrepreneur qualifié doit ajuster la plage de réglage de la température à 50 °C (122 °F) ou moins en utilisant la protection interne anti-brûlure du chauffe-eau. En cas d'utilisation d'eau préchauffée, il faut s'assurer que la température d'entrée ne dépasse pas 55 °C (131 °F).

• La tension spécifiée doit correspondre à l'alimentation électrique. Voir la plaque signalétique sur le côté droit du chauffe-eau pour des informations complètes.

• Assurez-vous que le chauffe-eau peut être séparé de l'alimentation électrique par un disjoncteur qui déconnecte tous les pôles avec une séparation des contacts d'au moins 3 mm (1/8 po.).

• ATTENTION : NE PAS INSTALLER DANS UNE ENCEINTE DE BAIN OU UNE CABINE DE DOUCHE.
  NE PAS RACCORDER À UN ADOUCISSEUR D'EAU RÉGÉNÉRÉ PAR LE SEL OU À UNE SOURCE D'EAU SALÉE. À N'UTILISER QUE SUR UN CIRCUIT DE DÉRIVATION INDIVIDUEL.
  ATTENTION : NE RACCORDER QU'À UN CIRCUIT PRO-TÉGÉ PAR UN DISJONCTEUR DE FUITE À LA TERRE DE CLASSE A
  UTILISER LE CONDUCTEUR DE LIAISON CONFORMÉMENT AU CODE CANADIEN DE L'ÉLECTRICITÉ, PARTIE I
• Le chauffe-eau doit être correctement mis à la terre. Voir section 16.2, « Schémas de câblage », pg. 58.
• Le chauffe-eau doit être raccordé en permanence à un câblage fixe. À utiliser uniquement sur un circuit de dérivation individuel. Voir section 16.2, « Schémas de câblage », pg. 58.
• Fixez le chauffe-eau comme décrit dans le chapitre 10, « Installation », pg. 50.
• Respectez la pression d'alimentation en eau minimale autorisée de 1,8 bar (26,1 psi). Voir section 16.6, « Tableaux de données », pg. 60.
• Respectez la pression d'alimentation en eau maximale autorisée de 10 bars (145 psi). Voir section 16.6, « Tableaux de données », pg. 60.
• Vidangez le chauffe-eau comme décrit dans la section 14.1, « Vidange du chauffe-eau », pg. 56.

OPÉRATION

1. Informations générales

Les chapitres «Informations spéciales» et «Fonctionnement» sont destinés à la fois aux utilisateurs et aux entrepreneurs qualifiés.

Le chapitre «Installation» est destiné aux entrepreneurs qualifiés.

Note

Lisez attentivement ces instructions avant d'utiliser le chauffe-eau et conservez-les pour vous y référer ultérieurement. Transmettez les instructions à un nouvel utilisateur si nécessaire.

1.1 Instructions de sécurité

1.1.1 Structure des consignes de sécurité

MOT-CLE Type de risque

Ici sont énumérées les conséquences possibles qui peuvent résulter du non-respect des consignes de sécurité.

Les mesures à prendre pour prévenir le risque sont énumérées.

1.1.2 Symboles, type de risque

Symbole Type de risque

Blessure

Électrocution

Brûlures ou ébouillantements

1.1.3 Mots-clés

MOT-CLÉ Signification

DANGER La non-observation de ces informations entraîne des blessures graves, voire la mort.

AVERTISSEMENT La non-observation de ces informations peut entraîner des blessures graves, voire la mort.

ATTENTION La non-observation de ces informations peut entraîner des blessures moyennement graves ou légères.

1.2 Autres symboles dans cette documentation

Note

Les informations générales sont identifiées par le symbole ci-contre. Lisez attentivement ces textes.

Symbole Signification

Pertes matérielles

(dommages aux chauffe-eau, pertes matérielles et dommages au site d'installation)

▶ Ce symbole indique que vous devez faire quelque chose. L'action que vous devez entreprendre est décrite étape par étape.

1.3 Unités de mesure

Note

Toutes les mesures sont indiquées en millimètres (pouces), sauf indication contraire.

2. Sécurité

2.1 Utilisation prévue

Le DHC Trend convient au chauffage de l'eau chaude sanitaire ou au réchauffement de l'eau préchauffée. Le chauffe-eau peut alimenter un ou plusieurs points de puisage tels que le lavage des mains, la cuisine ou les éviers de service.

Exemples :

• Éviers de toilettes dans les installations commerciales/industrielles et les foyers
• Zones de cuisine dans les installations commerciales/industrielles et les foyers
• Utilisations particulières dans les magasins de développement de photos, les laboratoires, etc.

L'eau ne sera pas réchauffée si la température maximale d'entrée pour le réchauffement est dépassée.

Le chauffe-eau est destiné à un usage domestique. Il peut être utilisé en toute sécurité par des personnes non formées. Le chauffe-eau peut également être utilisé dans des environnements non domestiques, par exemple dans de petites entreprises, à condition qu'il soit utilisé de la même manière.

Toute autre utilisation que celle décrite est considérée comme inappropriée. Le respect de ces instructions et des instructions relatives aux accessoires utilisés fait également partie de l'utilisation correcte de ce chauffe-eau.

2.2 Instructions générales de sécurité

DANGER : Brûlures

Une température de l'eau supérieure à 52 °C (125 °F) peut provoquer de graves brûlures instantanées ou la mort par échaudage. Un risque d'échaudure existe si le thermostat du chauffe-eau est réglé trop haut. Les ménages avec de jeunes enfants, des personnes handicapées ou âgées peuvent avoir besoin que le thermostat soit réglé à 43 °C (110 °F) ou moins pour éviter les risques de blessures dues à l'eau chaude.

ATTENTION : Brûlures

En cas de fonctionnement avec de l'eau préchauffée, par exemple à partir d'une installation solaire thermique, la température de l'ECS peut varier par rapport à la température de consigne sélectionnée.

ATTENTION : Brûlures

En fonctionnement, le robinet peut atteindre des températures allant jusqu'à 65 °C (149 °F). Il existe un risque d'échaudure à des températures de sortie supérieures de 43 °C (110 °F).

DANGER : Blessure

Veuillez lire et suivre ces instructions. Le non-respect de ces instructions peut entraîner des blessures graves ou la mort.

ATTENTION : NE PAS INSTALLER DANS UNE ENCEINTE DE BAIN OU UNE CABINE DE DOUCHE. NE PAS

RACCORDER À UN ADOUCISSEUR D'EAU RÉGÉNÉRÉ AU SEL OU UNE EAU L'APPROVISIONNEMENT EN EAU SALÉE.

A UTILISER UNIQUEMENT SUR UN CIRCUIT DE DÉRIVATION INDIVIDUEL.

ATTENTION : SE CONNECTER UNIQUEMENT À UN CIRCUIT PROTÉGÉ PAR UN DISJONCTEUR DE FUITE À LA TERRE DE CLASSE A

UTILISER LE CONDUCTEUR DE LIAISON CONFORMÉMENT AU CODE CANADIEN DE L'ÉLECTRICITÉ, PARTIE I

DANGER : Électrocution

Avant de procéder à toute installation, réglage, modification ou entretien de cet appareil, tous les disjoncteurs et sectionneurs qui desservent l'appareil doivent être éteints. Le non-respect de cette consigne peut entraîner des blessures graves ou la mort.

DANGER : Électrocution

Ne retirez jamais le couvercle du chauffe-eau, sauf si l'électricité qui alimente le chauffe-eau est coupée. Le non-respect de cette consigne peut entraîner des blessures ou la mort.

AVERTISSEMENT : Électrocution

Le raccordement à l'alimentation électrique n'est autorisé qu'en tant que connexion permanente en liaison avec une pince Romex 3/4 po. Assurez-vous que le chauffe-eau peut être séparé de l'alimentation électrique par un isolateur qui déconnecte tous les pôles avec une séparation des contacts d'au moins 3 mm (1/8 po.).

DOMMAGES AU CHAUFFE-EAU ET À L'ENVIRONNEMENT : Le chauffe-eau doit être installé par un électricien et un plombier agréés. L'installation doit être conforme à tous les codes nationaux, régionaux et locaux de plomberie et d'électricité. L'entretien du chauffe-eau doit être effectué par des techniciens qualifiés.

DOMMAGES AU CHAUFFE-EAU ET À L'ENVIRONNEMENT : Cet appareil ne doit être alimenté que par un système mis à la terre. Une borne verte (ou un connecteur de fil marqué «G», «GR», «MASSE», OU «MISE A LA MASSE») est prévue pour le câblage de l'appareil. Pour réduire le risque de choc électrique, connectez cette borne ou ce connecteur à la borne de mise à la terre du panneau de service ou d'alimentation électrique avec un fil de cuivre continu, conformément au code des installations électriques.

AVERTISSEMENT : Blessure

Lorsque des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées doivent être autorisés à commander ce chauffe-eau, assurez-vous que cela ne se fera que sous la surveillance ou après des instructions appropriées d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent jamais avec le chauffe-eau.

Lorsque des enfants ou des personnes aux capacités physiques, sensorielles ou mentales limitées sont autorisés à utiliser ce chauffe-eau, nous recommandons de demander à l'entrepreneur qualifié de fixer une limite de température permanente «Protection interne anti-brûlure». Voir section 11.1, « Réglage de la température via la fente du cavalier », pg. 53.

Pertes matérielles

L'utilisateur doit protéger le chauffe-eau contre le gel.

2.3 Label de conformité

Voir la plaque signalétique de l'appareil.

2.4 Homologation

- UL (U.S.A.) norme 499

- CSA (Canada) norme C22.2 No. 64

3. Inscrivez votre produit

Vous devez inscrire votre produit dans les 90 jours qui suivent la date d'achat sur notre site internet pour activer la garantie normale ou pour pouvoir réclamer la garantie prolongée, Rendez-vous à notre site internet à l'adresse suivante : www.stiebel-eltron-usa.com et cliquez sur « Register Your Product » (inscrivez votre produit).

Avant de lancer le processus d'inscription, nous vous conseillons d'avoir à portée de main la documentation nécessaire, à savoir :

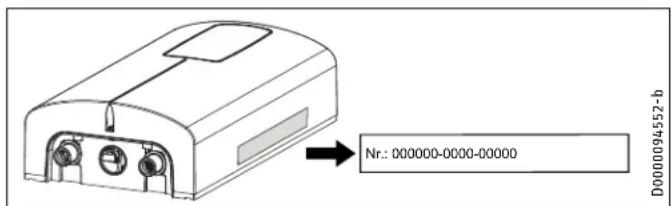

Modèle, Exemple : DHC 4/6-2 Trend (de l'étiquette qui se trouve sur l'appareil)

Numéro apparaissant après « No. » (N°)

Lieu d'achat

Date d'achat

Prénom et nom de famille

Adresse courriel

Adresse postale

Numéro de téléphone

Date d'installation

Si vous avez des questions concernant le processus d'enregistrement ou la garantie, veuillez contacter directement Stiebel Eltron USA au 800.582.8423.

4. Description du chauffe-eau

Le chauffe-eau se met automatiquement en marche dès qu'un robinet d'eau chaude est ouvert. Lorsque vous fermez le robinet, le chauffe-eau s'éteint automatiquement.

À partir du débit d'activation, l'unité de commande régule la puissance de chauffage correcte, en fonction de la température sélectionnée en interne par un entrepreneur via un cavalier lors de l'installation, et de la température actuelle de l'eau froide entrante.

Si le chauffe-eau fonctionne avec de l'eau préchauffée et que la température d'entrée dépasse la température de consigne choisie, l'eau n'est pas chauffée davantage.

Température fixe de l'eau chaude sanitaire (ECS)

Le chauffe-eau chauffe l'eau lorsqu'elle circule dans l'appareil.

La température fixe de sortie de l'ECS peut être ajustée par un entrepreneur via un cavalier lors de l'installation. La valeur par défaut est de 38 °C (100 °F). D'autres valeurs peuvent être sélectionnées : 43 °C (110 °F), 50 °C (122 °F), 60 °C (140 °F).

Système de chauffage

Le système de chauffage enroulé est composé d'une chambre de chauffage en polyamide renforcé de verre, testé sous pression, avec un serpentin de chauffage direct en fil nichrome. Il convient aux zones d'eau dure et d'eau douce et est largement insensible à l'entartrage. Le système de chauffage direct Coil™ assure une production d'eau chaude sanitaire rapide et efficace.

Note

Le chauffe-eau est équipé d'un détecteur d'air qui empêche en grande partie d'endommager le système de chauffage. Si, pendant le fonctionnement, de l'air est aspiré dans le chauffe-eau, celui-ci coupe la puissance de chauffage pendant une minute pour protéger le système de chauffage.

4.1 Paramètres recommandés

Le chauffe-eau électrique sans réservoir DHC Trend offre un maximum de confort et de précision dans la fourniture d'eau chaude sanitaire. Si vous devez faire fonctionner le chauffe-eau avec une vanne thermostatique, nous vous recommandons de régler la température de consigne requise sur la vanne thermostatique.

4.1.1 Suite à une interruption de l'approvisionnement en eau

Pertes matérielles

Pour éviter que le système de chauffage enroulé ne soit endommagé à la suite d'une interruption de l'alimentation en eau, le chauffe-eau doit être redémarré en suivant les étapes suivantes.

Débranchez le chauffe-eau de l'alimentation électrique en coupant le disjoncteur connecté.

▶ Ouvrez et fermez toutes les vannes de tirage raccordées au moins 5 fois, pendant au moins 3 minutes au total, jusqu'à ce que tout l'air ait été purgé de la tuyauterie et du chauffe-eau.

▶ Remettez le courant au disjoncteur branché.

5. Nettoyage, entretien et maintenance

▶ N'utilisez jamais de produits de nettoyage abrasifs ou corrosifs. Un chiffon humide suffit pour nettoyer le chauffe-eau.

▶ Vérifiez régulièrement les robinets. Les dépôts calcaires à la sortie des robinets peuvent être éliminés à l'aide de détartrants disponibles dans le commerce.

6. Dépannage

Problème Cause Solution

Le chauffe-eau ne dé-marre pas bien que le robinet soit complètement ouvert	Il n'y a pas de puissance	Vérifiez que le disjonc-teur du panneau de disjoncteurs ne s'est pas déclenché. Réinitialiser si nécessaire
		L'interrupteur de sécurité blanc AE3 n'a pas été enclenché lors du dé-marrage initial. Activez si nécessaire (Voir section 11.3.1, « Activation initiale de l'interrupteur de sécurité AE3 », pg. 55). Si l'interrupteur AE3 s'est déclenché après l'installation initiale, contactez un entrepreneur qualifié pour en déterminer la cause
	L'aérateur du robinet ou de la pomme de douche est encrassé	Nettoyer et/ou détartrer l'aérateur ou la pomme de douche
	L'approvisionnement en eau a été interrompu	Ventiler le chauffe-eau et la conduite d'arrivée d'eau froide
Lorsque l'eau chaude est prélevée, l'eau froide coule pendant une courte période	Le détecteur d'air détecte l'air dans l'eau. Il coupe brièvement la puissance de chauffage	Le chauffe-eau redémarre automatiquement après 1 minute

Si vous ne pouvez pas résoudre le problème, contactez votre entrepreneur qualifié. Pour faciliter et accélérer votre demande, veuillez indiquer le numéro de série figurant sur la plaque signalétique (000000-0000-000000). Pour une assistance technique en direct, veuillez nous contacter au 800.582.8423. Vous pouvez également nous envoyer un courriel à l'adresse suivante : [e-mail]

Nr.: 000000-0000-00000 D0000094552-b

INSTALLATION

7. Sécurité

Seul un entrepreneur qualifié doit effectuer l'installation, la mise en service, l'entretien et la réparation du chauffe-eau.

7.1 Instructions générales de sécurité

Nous garantissons un fonctionnement sans problème et une fiabilité opérationnelle uniquement si des accessoires et des pièces de rechange d'origine destinés au chauffe-eau sont utilisés.

Pertes matérielles

Respectez la température d'entrée maximale. Des températures plus élevées peuvent endommager le chauffe-eau. Vous pouvez limiter la température maximale d'entrée en installant une vanne thermostatique centrale.

AVERTISSEMENT : Électrocution

Ce chauffe-eau contient des condensateurs qui se déchargent lorsqu'ils sont déconnectés de l'alimentation électrique. La tension de décharge des condensateurs peut dépasser brièvement 60 V DC.

7.2 Instructions, normes et règlements

Note

Respectez toutes les réglementations et instructions nationales et régionales applicables.

- La résistivité électrique de l'eau ne doit pas être inférieure à celle indiquée sur la plaque signalétique. Dans un réseau d'eau relié, il faut tenir compte de la résistivité électrique la plus faible de l'eau. Votre service d'approvisionnement en eau vous informera de la résistivité ou de la conductivité électrique de l'eau dans votre région.

8. Description du chauffe-eau

8.1 Livraison standard

Les éléments suivants sont livrés avec le chauffe-eau :

• Filtre à tamis, installé en usine dans l'arrivée d'eau froide
• Cavalier pour la sélection de la température, ci-joint
• Cavalier pour la commutation de la puissance de sortie, ci-joint
• Cavalier, de rechange, attaché
• 2 x vis de montage
• 2 x ancrages muraux
• Réducteur/aérateur 1,9 l/min (0,5 gpm), DHC 3/3.5-1 Trend uniquement. Voir section 10.3, « Installation d'un aérateur au niveau du robinet raccordé », pg. 52, pour plus d'informations.

OPÉRATION

Préparation

- 2 x réducteurs/aérateurs 1,9 l/min (0,5 GPM) et 1 x réducteur/aérateur 3,8 l/min (1,0 GPM), DHC 4/6-2 Trend uniquement. Voir section 10.3, « Installation d'un aérateur au niveau du robinet raccordé », pg. 52, pour plus d'informations.

9. Préparation

9.1 Site d'installation

Pertes matérielles

Installez le chauffe-eau dans une pièce exempte de tout risque de gel.

Installez le DHC Trend dans une zone sans gel. En cas de gel, retirez l'appareil avant que les températures de congélation ne s'installent.
Installez toujours le chauffe-eau à la verticale, avec les raccords de plomberie pointant vers le bas. Installez le chauffe-eau près du point de soutirage afin de minimiser le tirage des tuyaux et les pertes thermiques.
Les robinets : N'utilisez pas de robinets ouverts ou non pressurisés.

Le chauffe-eau est adapté à une installation sous l'évier et sur l'évier.

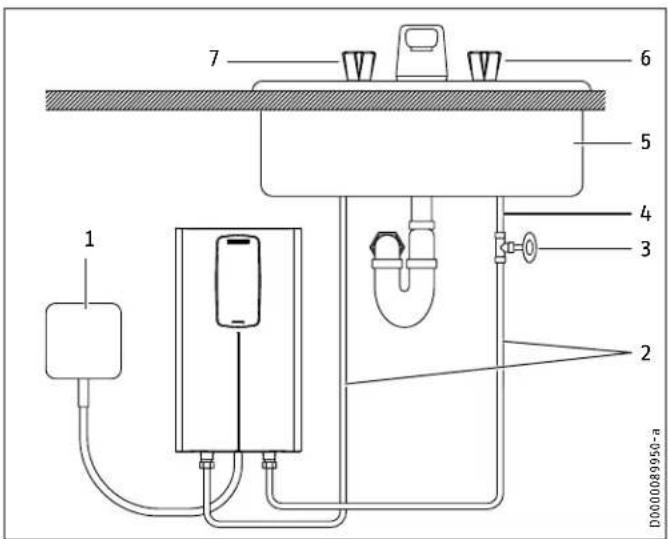

Installation typique sous l'évier

1 7 6 5 4 3 2 D000089950-a

1 Boîte de jonction électrique
2 ½ po. conduite d'alimentation en eau pour l'installation de robinets
3 Vanne d'arrêt
4 Alimentation en eau froide
5 Evier
6 Soupape de froid (à droite)
7 Vanne chaude (à gauche)

Note

▶ Installez le chauffe-eau au ras du mur. Le mur doit avoir une capacité de charge suffisante.

9.2 Espace libre minimum

(≥50)≥2 (≥50)≥2" (≥50)≥2" (≥100)≥4 D0000079442

Respectez les distances minimales de dégagement afin de garantir un fonctionnement sans problème du chauffe-eau et de faciliter les travaux d'entretien.

10. Installation

Paramètres par défaut		DHC3/3.5-1Trend	DHC4/6-2Trend	DHC8/10-2Trend	DHC12/15-2Trend
Réglage de la température intérieure, °C (°F)		38 (100)	38 (100)	38 (100)	38 (100)
Production de puissance	@ 120 V	3,5 kW	-	-	-
	@ 208 V	-	4,5 kW	7,2 kW	10,8 kW
	@ 240 V	-	6,0 kW	9,6 kW	14,4 kW

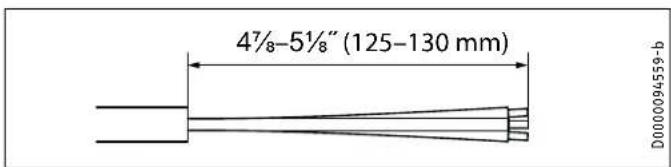

10.1.1 Préparer le câble d'alimentation

47/8-51/8" (125-130 mm) D0000094559-b

▶ Préparez le câble d'alimentation.

10.1.2 Instructions de montage

Installez le DHC Trend le plus près possible du point de prélèvement d'eau chaude, par exemple, directement sous l'évier.
- Installez le DHC Trend dans un endroit à l'abri du gel. En cas de gel, retirez l'appareil avant que les températures de congélation ne s'installent.
▶ Respectez les dégagements minimums de tous les côtés pour assurer un entretien sans entrave si nécessaire.

▶ Retirez le couvercle en plastique en desserrant la vis du fond. Soulevez le couvercle du fond.

▶ Marquez les 2 trous de perçage en vous référant à leur positio en utilisant le panneau arrière du chauffe-eau comme guide.
▶ Mettez le panneau arrière du chauffe-eau de côté et percez les deux trous marqués.
- Installez les ancrages muraux dans le mur, puis insérez et serrez partiellement chaque vis de fixation. Les vis et les ancres murales en plastique pour le montage sur des cloisons sèches ou du bois sont fournies.
Accrochez l'appareil sur les 2 vis de fixation en vous assurant que l'arrière de l'appareil est bien à fleur du mur.
Une fois l'appareil en place, fixez-le solidement au mur en serrant complètement les deux vis de fixation.

D000008951-a

10.2 Raccordements à l'eau

ATTENTION : NE PAS INSTALLER DANS UNE ENCEINTE DE BAIN OU UNE CABINE DE DOUCHE. NE PAS

RACCORDER À UN ADOUCISSEUR D'EAU RÉGÉNÉRÉ AU SEL OU UNE EAU L'APPROVISIONNEMENT EN EAU SALÉE.

A UTILISER UNIQUEMENT SUR UN CIRCUIT DE DÉRIVATION INDIVIDUEL.

ATTENTION : SE CONNECTER UNIQUEMENT À UN CIRCUIT PROTÉGÉ PAR UN DISJONCTEUR DE FUITE À LA TERRE DE CLASSE A

UTILISER LE CONDUCTEUR DE LIAISON CONFORMÉMENT AU CODE CANADIEN DE L'ÉLECTRICITÉ, PARTIE I

Pertes matérielles

Effectuer tous les travaux de raccordement et d'installation de l'eau conformément à la réglementation.

Pertes matérielles

La chaleur excessive des soudures sur les tuyaux en cuivre à proximité du DHC peut endommager l'appareil ou le filtre en plastique situé dans l'entrée d'eau froide.

AVIS

Le raccordement à l'eau froide de l'appareil DOIT être débranché périodiquement afin de nettoyer la grille du filtre. Il est nécessaire d'utiliser des raccords d'eau qui sont facilement détachables, tels que des raccords flexibles en acier tressé.

AVIS

L'eau dure ou l'eau à forte teneur en minéraux peut endommager l'appareil. Les dommages causés à l'appareil par le calcaire ou une forte teneur en minéraux ne sont pas couverts par la garantie.

AVIS

Les chauffe-eau sans réservoir tels que le DHC Trend ne sont pas tenus d'être équipés d'une soupape de sécurité température et pression (T&P). Si l'inspecteur local ne veut pas passer l'installation sans T&P, celle-ci doit être installée du côté de la sortie d'eau chaude de l'appareil.

10.2.1 Matériaux de raccordement à l'eau autorisés

▶ La sortie d'eau chaude du DHC (à gauche) est conçue pour être raccordée à un tube en cuivre, un tube PEX ou un tuyau en acier inoxydable tressé avec un filetage femelle conique 1/2" NPT.
La tuyauterie du côté de l'entrée d'eau froide (à droite) doit être telle qu'elle puisse être facilement démontée pour permettre l'accès à la grille du filtre d'entrée. Le moyen le plus simple pour y parvenir est d'utiliser un raccord flexible en acier tressé avec un raccord NPT femelle 1/2".

Pertes matérielles

Si des systèmes de tuyauterie en plastique sont utilisés, il faut tenir compte de la température d'entrée maximale et de la pression maximale autorisée.

10.2.2 Débit

▶ Assurez-vous que le débit minimum d'activation pour la mise en marche du chauffe-eau est respecté : 0,264 gal (1,0 l/min).
▶ Si le débit minimum d'activation requis n'est pas atteint lorsque la vanne de tirage est complètement ouverte, augmentez la pression de la conduite d'eau. La pression d'alimentation minimale est de 1,8 bar (26,1 psi).

10.2.3 Instructions pour le raccordement à l'eau

Pertes matérielles

S'il est nécessaire de souder à proximité de l'appareil, veuillez diriger la flamme loin du boîtier de l'appareil afin d'éviter tout dommage. Notez que la chaleur excessive provenant de la soudure (non recommandée) à proximité du raccord d'entrée d'eau froide peut endommager le filtre en plastique situé à l'intérieur.

Tous les travaux de plomberie doivent être conformes aux codes de plomberie nationaux et locaux en vigueur.

Le raccordement d'eau froide (entrée) se trouve sur le côté droit de l'appareil, le raccordement d'eau chaude (sortie) se trouve sur le côté gauche de l'appareil.

▶ Un réducteur de pression doit être installé si la pression d'alimentation en eau froide dépasse 10 bars (150 psi).
▶ Assurez-vous que la conduite d'alimentation en eau froide a été rincée pour éliminer le tartre et les saletés.
- Installez un robinet d'arrêt dans la conduite d'eau froide comme indiqué dans l'illustration de la page 8. Cela permet d'isoler facilement l'appareil à des fins d'entretien.

▶ Connexion de connecteurs flexibles en acier tressé (recommandé pour la sortie chaude, requis pour l'entrée froide, non fourni) aux connecteurs mâles jumeaux 1/2 po. NPT.

▶ Ouvrez la vanne d'arrêt dans la conduite d'entrée d'eau froide.

Lorsque tous les travaux de plomberie sont terminés, vérifiez s'il y a des fuites et prenez des mesures correctives avant de poursuivre.

10.3 Installation d'un aérateur au niveau du robinet raccordé

Le DHC 3/3.5-1 Trend est équipé d'un réducteur/actionneur à compensation de pression de 0,5 gpm qui doit être installé sur le robinet auquel le chauffe-eau est raccordé. Si l'aérateur n'est pas installé, la température de l'eau peut être inférieure à celle souhaitée.

Le DHC 4/6-2 Trend est équipé d'un aérateur de 3,8 l/min (1,0 gpm) et de 2 aérateurs de 1,9 l/min (0,5 gpm), ce qui permet une flexibilité d'installation maximale. Un seul aérateur de 1,9 l'min ou 3,8 l/min, selon l'augmentation de température requise, doit être installé lorsque l'appareil est utilisé à la puissance de sortie [basse] (position du cavalier 1). Lorsque la puissance de sortie est réglée sur [haute] (réglage par défaut en usine, cavalier en position 2), l'appareil peut

être raccordé à un seul évier à l'aide de l'aérateur de 3,8 l/min, ou à deux éviers à l'aide des aérateurs de 2 x 1,9 l/min. Si le ou les aérateurs ne sont pas installés, la température de l'eau peut être inférieure à celle souhaitée.

10.4 Connexion électrique

AVERTISSEMENT : Électrocution

Avant de commencer tout travail sur l'installation électrique, assurez-vous que les interrupteurs du panneau de disjoncteurs principaux sont «Off» pour éviter tout risque de choc électrique. Tous les travaux de montage et de plomberie doivent être terminés avant de procéder au branchement électrique.

L'appareil doit être correctement mis à la terre conformément aux codes locaux et d'État ou, en l'absence de tels codes, conformément au code électrique national ou au code électrique canadien. Le fait de ne pas mettre l'appareil à la terre peut entraîner des blessures graves, voire mortelles.

Avertissement : Électrocution

Le raccordement à l'alimentation électrique n'est autorisé qu'en tant que connexion permanente en liaison avec une pince Romex 3/4 po. Assurez-vous que le chauffe-eau peut être séparé de l'alimentation électrique par un isolateur qui déconnecte tous les pôles avec une séparation des contacts d'au moins 3 mm (1/8 po.).

ATTENTION : NE PAS INSTALLER DANS UNE ENCEINTE DE BAIN OU UNE CABINE DE DOUCHE. NE PAS

RACCORDER À UN ADOUCISSEUR D'EAU RÉGÉNÉRÉ AU SEL OU UNE EAU L'APPROVISIONNEMENT EN EAU SALÉE.

A UTILISER UNIQUEMENT SUR UN CIRCUIT DE DÉRIVATION INDIVIDUEL.

ATTENTION : SE CONNECTER UNIQUEMENT À UN CIRCUIT PROTÉGÉ PAR UN DISJONCTEUR DE FUITE À LA TERRE DE CLASSE A

UTILISER LE CONDUCTEUR DE LIAISON CONFORMÉMENT AU CODE CANADIEN DE L'ÉLECTRICITÉ, PARTIE I

N'alimentez cet appareil qu'à partir d'un système mis à la terre. Une borne verte (ou un connecteur de fil marqué « G », « GR », « MASSE », OU « MISE À LA MASSE ») est fournie pour le câblage de l'appareil. Pour réduire le risque de choc électrique, connectez cette borne ou ce connecteur à la borne de mise à la terre du panneau de service ou d'alimentation électrique avec un fil de cuivre continu, conformément au code des installations électriques.

Pertes matérielles

Observez la plaque signalétique. La tension nominale spécifiée doit correspondre à la tension de la ligne d'alimentation.

Pertes matérielles

Le DHC 3/3.5-1 Trend ne doit être connecté qu'à une alimentation électrique de 120 V. Le branchement du DHC 3/3.5-1 Trend à une alimentation électrique de 208-240 V endommagera l'appareil de façon permanente et annulera la garantie d'usine.

Tous les travaux électriques doivent être conformes aux codes électriques nationaux et locaux en vigueur.
Le DHC Trend doit être connecté à un circuit de dérivation dédié correctement mis à la terre et d'une tension nominale appropriée. Dans les installations comportant plusieurs unités DHC Trend, chaque unité nécessite un circuit indépendant. Veuillez vous référer au tableau des données techniques pour connaître la taille correcte des fils et des disjoncteurs.
Une pince Romex 3/4 po. (obligatoire, non fournie) doit être installée dans l'ouverture située entre les raccordements d'eau chaude et froide. Le fil doit être introduit par la pince Romex. Les fils « sous tension » doivent être connectés aux fentes du bornier marquées N et L (DHC 3/3.5-1 Trend uniquement) ou L et L (toutes les autres versions). Le fil de terre doit être connecté à la fente marquée du symbole de terre. Voir section 16.2, « Schémas de câblage », pg. 58.

4½-5½" (125-130 mm) D000008948-3

10.5 Connexion électrique avec un câble d'alimentation court

Si le câble d'alimentation n'est pas assez long, le bloc de câblage peut être installé plus près de l'ouverture du chauffe-eau.

Repositionnez le bloc de câblage du haut vers le bas. Pour ce faire, déclipser le bloc de câblage en le poussant fermement vers la gauche et en le tirant vers l'avant.

▶ Clipsez le bloc de câblage en bas en le poussant vers l'intérieur et vers la gauche jusqu'à ce qu'il s'enclenche en place.

10.6 Bloc de câblage

Consultez le tableau ci-dessous pour connaître les couples de serrage recommandés pour les vis du bloc de câblage.

Taille de la vis (mm)	Min. Couple (N·cm) Min. Couple (lbf·in)
M6 200-250 17,7-22,1

L'utilisation de spécifications de couple appropriées pour fixer le fil au bloc de câblage permet d'éviter les pertes personnelles ou les dommages matériels.

11. Mise en service

11.1 Réglage de la température via la fente du cavalier

La température maximale de sortie de chaque position de cavalier en fonctionnement normal dépend de la tension de fonctionnement, du débit et de la température de l'eau d'arrivée. Voir les tableaux ci-dessous pour la température maximale de sortie aux tensions nominales de fonctionnement de 240 V et 208 V.

Tmax 38 °C | 100 °F 43 °C | 109 °F 50 °C | 122 °F 60 °C | 140 °F D0000094558-b

Position du cavalier (240 V)	Description
38 °C | 100 °F@ 240 V Applications de lavage des mains conformes au code (réglage par défaut en usine)
43°C | 109°F @ 240 V Demandes pour lesquelles le risque d’échaudure peut être une source de pré-occupation
50 °C | 122 °F@ 240 V ECS pour évier de cuisine, évier de service, etc.
60 °C | 140 °F@ 240 V Applications commerciales (cuisines, etc.), exigences du code de la santé
Pas de cavalier Limite 38 °C | 100 °F
Position du cavalier (208 V)*	Description
32°C | 90 °F @ 208 V De l’eau tiède pour se laver les mains (réglage par défaut de l’usine)
36 °C | 97°F @ 208 V Applications de lavage des mains conformes au code
41°C | 106 °F @ 208 V De l’eau chaude pour se laver les mains
49°C | 120°F @ 208 V ECS pour évier de cuisine, évier de service, etc.
Pas de cavalier Limite 32 °C | 90°F

*Toutes les températures de sortie indiquées supposent une entrée d'eau température de 15 °C | 59 °F

- Installez le cavalier à l'endroit voulu sur la bande à broches « T_max ».

ATTENTION : Brûlures

Si l'eau alimentant l'appareil est préchauffée, la limite interne de protection contre l'ébouillantage peut être dépassée. Dans ce cas, limitez la température à l'aide d'une vanne thermostatique centrale située en amont.

11.2 Changement de la puissance de sortie via la fente du cavalier

Si vous sélectionnez une valeur autre que le réglage par défaut de l'usine, vous devrez repositionner le cavalier.

Pmax 1 2 D0000082938

- Installez le cavalier à l'endroit voulu sur la bande à broches « P _max ».

Position du cavalier Puissance de sortie
		DHC 3/3.5-1 Trend	DHC 4/6-2 Trend
1 [basse]	@ 120 V	3,0 kW	-
	@ 208 V	-	2,9 kW
	@ 240 V	-	3,8 kW
2 [haut]défaut usine	@ 120 V	3,5 kW	-
	@ 208 V	-	4,5 kW
	@ 240 V	-	6,0 kW
Pas de cavalier [basse]	@ 120 V	3,0 kW	-
	@ 208 V	-	2,9 kW
	@ 240 V	-	3,8 kW

Position du cavalier Puissance de sortie
		DHC 8/10-2 Trend	DHC 12/15-2 Trend
1 [basse]	@ 208 V	5,4 kW	9,0 kW
	@ 240 V	7,2 kW	12,0 kW
2 [haut]	@ 208 V	7,2 kW	10,8 kW
défaut usine	@ 240 V	9,6 kW	14,4 kW
Pas de cavalier	@ 208 V	5,4 kW	9,0 kW
[basse]	@ 240 V	7,2 kW	12,0 kW

▶ Marquez la puissance de sortie sélectionnée sur la plaque signalétique. Utilisez un stylo à bille pour ce faire.

11.3 Démarrage initial

Note

Lors du premier démarrage, vous DEVEZ enclencher l'interrupteur de sécurité AE3 en appuyant sur le bouton blanc de réinitialisation avant d'alimenter le chauffe-eau. L'appareil ne fonctionnera PAS tant que l'interrupteur de sécurité n'aura pas été enclenché.

① Ouvrir ≥ 3 min. ② Allumer D000053277

Ouvrez et fermez toutes les vannes de tirage connectées au moins cinq fois au total. Laissez l'eau couler pendant au moins trois minutes, jusqu'à ce que tout l'air ait été purgé de la tuyauterie et du chauffe-eau.
▶ Assurez-vous qu'il n'y a pas de fuites d'eau au niveau des raccords de plomberie.

OPÉRATION

Arrêt du chauffe-eau

11.3.1 Activation initiale de l'interrupteur de sécurité AE3

D0000094561-b

Engagez l'interrupteur de sécurité AE3 en appuyant fermement sur le bouton blanc de réarmement jusqu'à ce qu'il s'enclenche et se verrouille complètement en place (le chauffe-eau est livré avec l'interrupteur de sécurité désengagé).

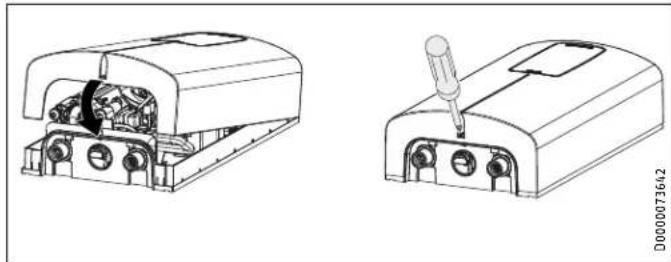

Accrochez le couvercle du chauffe-eau dans le panneau arrière du chauffe-eau, en haut à l'arrière. Faites pivoter le couvercle vers le bas. Vérifiez que le couvercle est bien en place en haut et en bas.
▶ Fixez le couvercle à l'aide de la vis.
▶ Retirez le film de protection du panneau avant.

Allumer D0000053281

▶ Allumez l'alimentation électrique.

11.3.2 Remise du chauffe-eau

▶ Expliquez les fonctions du chauffe-eau aux utilisateurs et familiarisez-les avec son fonctionnement.
▶ Sensibiliser l'utilisateur aux dangers potentiels, en particulier au risque d'échaudure.
▶ Remettez-lui les instructions.

11.4 Fonctionnement avec de l'eau préchauffée

La température maximale d'entrée peut être limitée par l'installation d'une vanne thermostatique centrale. Utilisez la vanne thermostatique pour le pré-mélange central, par exemple lorsque vous utilisez un chauffe-eau sans réservoir avec de l'eau préchauffée.

11.5 Remise en service

Pertes matérielles

Pour que le système de chauffage enroulé ne soit pas endommagé à la suite d'une interruption de l'alimentation en eau, le chauffe-eau doit être redémarré en prenant les mesures suivantes :

Débranchez le chauffe-eau de l'alimentation électrique en tournant le disjoncteur connecté.
Ouvrez et fermez toutes les vannes de tirage connectées au moins 5 fois, pendant au moins 3 minutes au total, jusqu'à ce que tout l'air ait été purgé de la tuyauterie et du chauffe-eau.
▶ Remettez l'appareil sous tension.

12. Arrêt du chauffe-eau

Coupez l'alimentation de l'appareil au niveau du panneau des disjoncteurs en vous assurant que les disjoncteurs connectés sont «OFF» pour éviter tout risque de choc électrique.
Vidangez le chauffe-eau (Voir section 14.1, « Vidange du chauffe-eau », pg. 56").

13. Informations sur les services

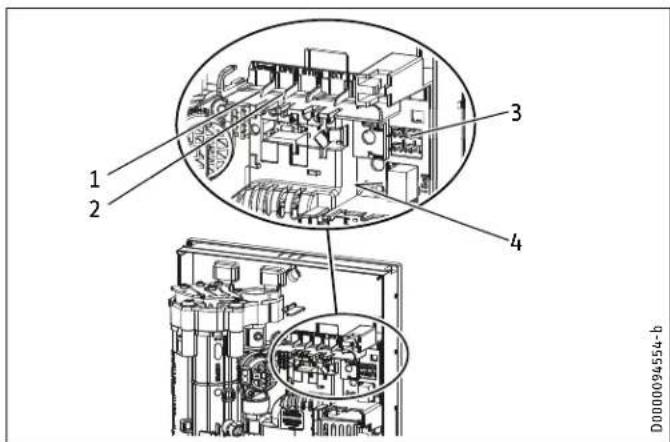

Aperçu de la connexion/des composants

1 2 3 4 D000094554-b

1 Capteur de débit
2 Coupure de sécurité à haute limite, réarmement automatique, Klixon
3 Bandes de broches pour la sélection de la puissance et de la température
4 Lampes diagnostiques

14. Maintenance

AVERTISSEMENT : Électrocution

Avant de commencer tout travail sur le chauffe-eau, assurez-vous que les interrupteurs du panneau de disjoncteurs principaux sont sur « Off » pour éviter tout risque de choc électrique.

14.1 Vidange du chauffe-eau

Le chauffe-eau peut être vidangé pour les travaux d'entretien.

AVERTISSEMENT : Brûlures

L'eau chaude peut s'échapper lorsque vous vidangez le chauffe-eau.

▶ Fermez la vanne d'arrêt dans la conduite d'arrivée d'eau froide.
▶ Ouvrez toutes les vannes de tirage.
▶ Desserrez les raccords d'eau sur le chauffe-eau.
▶ Conservez le chauffe-eau démonté à l'abri du gel, car les résidus d'eau restant à l'intérieur du chauffe-eau peuvent geler et causer des dommages.

14.2 Nettoyage de la grille de filtrage

AVERTISSEMENT : Brûlures

L'eau chaude peut s'échapper lorsque vous vidangez le chauffe-eau.

Pertes matérielles

Pour que le système de chauffage enroulé ne soit pas endommagé à la suite d'une interruption de l'alimentation en eau, le chauffe-eau doit être redémarré en prenant les mesures suivantes :

Débranchez le chauffe-eau de l'alimentation électrique en tournant le disjoncteur connecté.

▶ Ouvrez et fermez toutes les vannes de tirage connectées au moins 5 fois, pendant au moins 3 minutes au total, jusqu'à ce que tout l'air ait été purgé de la tuyauterie et du chauffe-eau.

▶ Remettez l'appareil sous tension.

Le DHC Trend est équipé d'un filtre à sédiments intégré qui doit être nettoyé périodiquement :

Coupez le courant du chauffe-eau au niveau du disjoncteur.
- Coupez l'alimentation en eau du chauffe-eau au niveau de la vanne d'arrêt.
▶ Ouvrez un robinet d'eau chaude raccordé pour réduire la pression accumulée (cela réduira les fuites lors du retrait du raccord de l'entrée d'eau froide).
Débranchez le connecteur flexible en acier tressé du raccord d'entrée d'eau froide (à droite).
Pour retirer la crépine du bas de l'entrée d'eau froide, insérez soigneusement un tournevis à tête plate juste au-dessus de la lèvre en plastique de la crépine, et tirez doucement vers le bas.

Nettoyez la grille du filtre, réinsérez-la solidement dans le raccord d'entrée d'eau froide et rebranchez le connecteur flexible en acier tressé à l'entrée d'eau froide.
▶ Ouvrez la vanne d'arrêt de l'alimentation en eau froide.
▶ Purgez l'air des tuyaux et du chauffe-eau en ouvrant et en fermant toutes les vannes d'arrêt connectées au moins 5 fois, pendant au moins 3 minutes au total, jusqu'à ce que tout l'air ait été purgé des tuyaux et du chauffe-eau.
▶ Mettez le disjoncteur en marche pour alimenter l'appareil en électricité.

15. Dépannage

AVERTISSEMENT : Électrocution

Ne retirez ou ne réinstallez jamais le couvercle du chauffe-eau, sauf si l'électricité qui alimente l'appareil est coupée. Le non-respect de cette consigne peut entraîner des blessures ou la mort.

AVERTISSEMENT : Électrocution

Pour tester le chauffe-eau à l'aide des voyants de diagnostic internes, il doit être branché sur l'alimentation électrique. Lors d'un test avec le couvercle fermé, ne touchez jamais aucune partie du chauffe-eau. Cela pourrait entraîner des blessures graves, voire mortelles.

Note

Lorsque vous testez le chauffe-eau à l'aide des voyants de diagnostic, de l'eau doit circuler dans l'appareil.

Lampes diagnostiques

●○○	Rouge S'allume en cas de panne
○●○	Jaune S'allume en mode chauffage / clignote lorsque la limite de puissance est atteinte
○○●	Vert Clignotant : Chauffe-eau connecté à l'alimentation électrique

Lampes diagnos-tiques	Problème Cause Solution
Aucune LED n'est al-lumée	Le chauffe-eau ne chauffe pas	Il n'y a pas de puissance Vérifiez que le disjoncteur connecté dans le panneau principal n'a pas déclenché. Réinitialisez si nécessaire
		Le PCB est défectueux Remplacer le module de fonction
Vert clignotant, jaune éteint, rouge éteint	Pas d'ECS	La pomme de douche/l'aérateur est mis à l'échelle	Détartrer ou remplacer la pomme de douche/l'aérateur si nécessaire
		L'écran filtrant de l'entrée d'eau froide est sale	Nettoyez la grille du filtre. Voir section 14.2, « Nettoyage de la grille de filtrage », pg. 56
		Le capteur de débit n'est pas branché Connecter le câble au PCB
		Le capteur de débit est défectueux	Remplacer le module de fonction
		Le PCB est défectueux Remplacer le module de fonction
Vert clignotant, jaune allumê, rouge éteint	La température de sortie ne correspond pas à la valeur de consigne	L'appareil est connecté à une alimentation élec-trique <240 V	Veuillez respecter les informations figurant dans la section 11.1, « Réglage de la température via la fente du cavalier », pg. 53
		Le robinet est défectueux	Remplacer le robinet
		Le système de chauffage est défectueux	Remplacer le module de fonction
		Le PCB est défectueux Remplacer le module de fonction
Green flashing, yellow off, red on	Pas d'ECS	Air détecté	Continuer le tirage au sort pendant >1 minute
		Interrupteur de sécurité AE3 non activé lors de la mise en service	Activez l'interrupteur de sécurité AE3 en appuyant fer-mement sur le bouton de réinitialisation. Voir section 11.3.1, « Activation initiale de l'interrupteur de sécurité AE3 », pg. 55
		Interrupteur de sécurité AE3 déclenché par une coupure de sécurité haute limite à réarmement automatique	Vérifier le Klixon de sécurité de limite supérieure (connexion enfichable, câble de connexion) ; activer l'in-terrupteur de sécurité AE3
		L'interrupteur de sécurité AE3 réagit à nouveau après vérification du Klixon du limiteur de sécurité supérieur ; limiteur de sécurité supérieur défe-c tueux	Remplacer le Klixon de sécurité de la limite supérieure ; activer l'interrupteur de sécurité AE3 et aspirer l'eau à la valeur maximale fixée pendant >1 min
		L'interrupteur de sécurité réagit à nouveau ; le PCB est défectueux	Remplacer le module de fonction
		PCB défectueux (rupture de fil ou court-circuit dans le capteur d'entrée)	Remplacer le module de fonction

16. Spécification

16.1 Dimensions

b01 14 3/16" (360) Trous de fixation, couvercle arrière 12 5/8" (320) 19 1/8" (40) 1/2" (13) c06 3 15/8" (100) c01 7 15/8" (202) 1 3/8" (35) 3 7/8" (98) D0000089946-c

	DHC Trend
b01 Câble d'alimentation électrique
c01 Raccordement à l'eau froide Fil mâle 1/2 po. NPT
c06 Raccordement à l'eau chaude Fil mâle 1/2 po. NPT

16.2 Schémas de câblage

DHC 3/3.5-1 Trend

1/Neutre/Terre (GND) \~ 120 V

DHC 4/6-2 Trend

2/Terre (GND) \~ 208 / 240 V

2 1 L L N 4 3 D0000085463

1 Carte de puissance PCB avec interrupteur de sécurité intégré
2 Système de chauffage enroulé
3 Disjoncteur de sécurité haute limite à réarmement automatique, Klixon
4 Bloc de câblage

DHC 8/10-2 Trend | DHC 12/15-2 Trend

2/Terre (GND) - 208 / 240 V

1/Neutre/Terre (GND) - 208 / 240 V

2 1 4 3 D0000077991

1 Carte de puissance PCB avec interrupteur de sécurité intégré
2 Système de chauffage enroulé
3 Disjoncteur de sécurité haute limite à réarmement automatique, Klixon
4 Bloc de câblage

16.3 Production d'eau chaude

La production d'eau chaude sanitaire (ECS) dépend de l'alimentation électrique connectée, de la charge connectée du chauffe-eau et de la température d'entrée de l'eau froide. La tension nominale et la puissance nominale sont indiquées sur la plaque signalétique.

Puissance en kW 100 °F production d'ECS en gpm
Tension nominale Température d'entrée de l'eau froide

Modèle	120 V	208 V	240 V	41°F	50°F	59°F	68°F
DHC-E3/3.5-1Trend	3,0			0,35	0,41	0,5	0,64
	3,5			0,41	0,48	0,58	0,75
DHC-E4/6-2Trend		2,9		0,34	0,4	0,48	0,62
		4,5		0,52	0,61	0,75	0,96
			3,8	0,44	0,52	0,63	0,81
			6,0	0,69	0,82	1,0	1,28
DHC-E8/10-2Trend		5,4		0,63	0,74	0,9	1,15
		7,2		0,83	0,98	1,2	1,54
			7,2	0,83	0,98	1,2	1,54
			9,6	1,11	1,31	1,6	2,05
DHC-E12/15-2Trend & Plus		9,0		1,04	1,23	1,5	1,92
		10,8		1,24	1,46	1,78	2,28
			12,0	1,39	1,64	2,0	2,56
			14,4	1,67	1,97	2,4	3,07

Puissance en kW 122 °F production d'ECS en gpm
Tension nominale Température d'entrée de l'eau froide

Modèle	120 V	208 V	240 V	41°F	50°F	59°F	68°F
DHC-E3/3.5-1Trend	3,0			-	0,28	0,33	0,38
	3,5			0,3	0,33	0,38	0,44
DHC-E4/6-2Trend		2,9		-	0,28	0,31	0,37
		4,5		0,38	0,43	0,49	0,57
			3,8	0,32	0,36	0,41	0,48
			6,0	0,51	0,57	0,65	0,76
DHC-E8/10-2Trend &Plus		5,4		0,46	0,51	0,59	0,68
		7,2		0,61	0,68	0,78	0,91
			7,2	0,61	0,68	0,78	0,91
			9,6	0,81	0,91	1,04	1,21
DHC-E12/15-2Trend &Plus		9,0		0,76	0,85	0,98	1,14
		10,8		0,9	1,02	1,16	1,35
			12,0	1,01	1,14	1,3	1,52
			14,4	1,21	1,37	1,56	1,82

Puissance en kW 38 °C Production d'ECS en L/min

Tension nominale Température d'entrée de l'eau froide
Modèle	120 V	208 V	240 V	5°C	10°C	15°C	20°C
DHC-E3/3.5-1	3,0			1,3	1,5	1,9	2,4
Trend	3,5			1,5	1,8	2,2	2,8
DHC-E4/6-2		2,9		1,3	1,5	1,8	2,3
		4,5		1,9	2,3	2,8	3,6
Trend			3,8	1,7	2,0	2,4	3,0
			6,0	2,6	3,1	3,7	4,8
DHC-E8/10-2		5,4		2,3	2,8	3,4	4,3
		7,2		3,1	3,7	4,5	5,7
Trend			7,2	3,1	3,7	4,5	5,7
			9,6	4,2	4,9	6,0	7,6
DHC-E12/15-2		9,0		3,9	4,6	5,6	7,1
		10,8		4,6	5,5	6,6	8,5
Trend & Plus			12,0	5,2	6,1	7,5	9,5
			14,4	6,2	7,3	8,9	11,4

Puissance en kW 50 °C Production d'ECS en L/min

Tension nominale Température d'entrée de l'eau froide
Modèle	120 V	208 V	240 V	5°C	10°C	15°C	20°C
DHC-E3/3.5-1	3,0			1,0	1,1	1,2	1,4
Trend	3,5			1,1	1,3	1,4	1,7
DHC-E4/6-2		2,9		-	1,1	1,2	1,4
		4,5		1,4	1,6	1,8	2,1
Trend			3,8	1,2	1,4	1,6	1,8
			6,0	1,9	2,1	2,4	2,9
DHC-E8/10-2		5,4		1,7	1,9	2,2	2,6
		7,2		2,3	2,6	2,9	3,4
Trend &Plus			7,2	2,3	2,6	2,9	3,4
			9,6	3,0	3,4	3,9	4,6
DHC-E12/15-2		9,0		2,9	3,2	3,7	4,3
		10,8		3,4	3,8	4,4	5,1
Trend &Plus			12,0	3,8	4,3	4,9	5,7
			14,4	4,6	5,1	5,9	6,9

16.4 Domaines d'application/tableau de conversion

Ici, les données sont indiquées pour la résistivité électrique et la conductivité électrique.

Spécification standard à 15 °C			20 °C			25 °C
Min. résistivité ≥	Max. conductivité ≤		Min. résistivité ≥	Max. conductivité ≤		Min. résistivité ≥	Max. conductivité ≤
cm	mS/m	S/cm	cm	mS/m	S/cm	cm	mS/m	S/cm
1100	91	910	970	103	1031	895	112	1117

16.4.1 Dimensionnement de la tuyauterie

Lors du calcul de la taille de la tuyauterie, une chute de pression de 0,97 bar (14,5 psi) est recommandée pour le chauffe-eau.

16.5 Conditions de défaillance

En cas de panne, des températures allant jusqu'à 80 °C (176°F) à une pression de 1,0 MPa (145 psi) peuvent se produire brièvement dans l'installation.

16.6 Tableaux de données

DHC 3/3.5-1 Trend DHC 4/6-2 Trend
N° d'article 200060 200062
Données électriques
Phase (50/60 Hz)	1/N/GND	1/N/GND | 2/GND
Tension nominale	120 V	240 V	208 V
Sortie nominale1, position du cavalier 1 [basse] / 2 [haute]	3,0 kW / 3,5 kW	3,8 kW / 6,0 kW	2,9 kW / 4,5 kW
Ampérage, position du cavalier 1 [basse] / 2 [haute]	25 A / 29,2 A	15,8 A / 25 A	13,9 A / 21,7 A
Taille minimale recommandée du disjoncteur2, position du cavalier 1 [basse] / 2 [haute]	25 A / 30 A	20 A / 25 A	15 A / 25 A
Taille minimale recommandée du fil3(cuivre), position du cavalier 1 [basse] / 2 [haute]	10/2 AWG / 10/2 AWG	12/2 AWG / 10/2 AWG	14/2 AWG / 10/2 AWG
Résistivité min. p15 ≥	1100 Ω cm
Conductivité max. σ15 ≤	910 μS/cm
Connexions
Raccordements à l'eau	12 po. NPT
Limites d'application
Pression maximale admissible	1 MPa (145 psi)
Température maximale d'entrée pour le réchauffement	55°C (131°F)
Température d'entrée maximale	65°C (149°F)
Valeurs de réglage de la température à 240 V	38/43/50/60°C (100/109/122/140°F)
Données hydrauliques
Débit d'eau minimum pour activer l'unité	1,0 l/min (0,264 gal)
Volume d'eau nominal	0,277 l (0,07 gal)
Autres
Type d'installation	Au-dessus de l'évier / en dessous de l'évier
Classe de protection	1
Bloc isolant	Polyamide renforcé de fibres de verre
Système de chauffage	Chauffage enroulé
Couverture et panneau arrière	Plastique
Couleur	Blanc
Dimensions
Hauteur	360 mm (14 18 po.)
Largeur	202 mm (8 po.)
Profondeur	98 mm (3 78 po.)
Poids
Poids	2,5 kg (5,5 lbs)

Le DHC 3/3.5-1 Trend est fourni avec un réducteur/actionneur à compensation de pression de 1,9 l/min (0,5 gpm) qui doit être installé.
Le DHC-E 4/6-2 Trend est fourni avec 2 x 1,9 l/min (0,5 gpm) et un réducteur de débit/aérateur à compensation de pression de 3,8 l/min (1,0 gpm) qui doit être installé. Voir section 10.3, « Installation d'un aérateur au niveau du robinet raccordé », pg. 52 pour plus d'informations.

^1 Le réglage d'usine par défaut est la position 2 du cavalier [haute].

^2 Protection contre les surintensités dimensionnée à 100% de la charge. Les chauffe-eau sans réservoir sont considérés comme une charge non continue. N'utilisez que des disjoncteurs de classe A à disjoncteur de fuite de terre (GFCI).

^3 Il faut utiliser des conducteurs en cuivre dont la température nominale est supérieure ou égale à 75°C. Les conducteurs doivent être dimensionnés pour maintenir une chute de tension inférieure à 3 % sous charge.

Ce sont nos recommandations. Vérifiez la conformité aux codes locaux si nécessaire.

OPÉRATION

Spécification

DHC 8/10-2 Trend DHC 12/15-2 TrendN° d'article 200063 200064
Données électriquesPhase (50/60 Hz) 1/N/GND | 2/GND
Tension nominale	240 V	208 V	240 V	208 V
Sortie nominale1, position du cavalier 1 [basse] / 2 [haute]	7,2 kW / 9,6 kW	5,4 kW / 7,2 kW	12,0 kW / 14,4 kW	9,0 kW / 10,8 kW
Ampérage, position du cavalier 1 [basse] / 2 [haute]	30 A / 40 A	26 A / 34,6 A	50 A / 60 A	43,3 A / 52 A
Taille minimale recommandée du disjoncteur2, position du cavalier 1 [basse] / 2 [haute]	30 A / 40 A	30 A / 35 A	50 A / 60 A	50 A / 60 A
Taille minimale recommandée du fil3 (cuivre), position du cavalier 1 [basse] / 2 [haute]	10/2 AWG / 8/2 AWG	10/2 AWG / 8/2 AWG	8/2 AWG / 6/2 AWG	8/2 AWG / 6/2 AWG
Résistivité min. ρ15 ≥	1100 Ω cm
Conductivité max. σ15 ≤	910 μS/cm
Connexions
Raccordements à l'eau	12 po. NPT
Limites d'application
Pression maximale admissible	145 psi (1 MPa)
Température maximale d'entrée pour le réchauffement	131°F (55 °C)
Température d'entrée maximale	149°F (65 °C)
Valeurs de réglage de la température à 240 V	38/43/50/60°C (100/109/122/140°F)
Données hydrauliques
Débit d'eau minimum pour activer l'unité	0,264 gal (1,0 l/min)
Volume d'eau nominal	0,07 gal (0,277 l)
Autres
Type d'installation	Au-dessus de l'évier / en dessous de l'évier
Classe de protection	1
Bloc isolant	Polyamide renforcé de fibres de verre
Système de chauffage	Chauffage enroulé
Couverture et panneau arrière	Plastique
Couleur	Blanc
Dimensions
Hauteur	360 mm (14 18 po.)
Largeur	202 mm (8 po.)
Profondeur	98 mm (3 78 po.)
Poids
Poids	2,5 kg (5,5 lbs)

1 Le réglage d'usine par défaut est la position 2 du cavalier [haute].

^2 Protection contre les surintensités dimensionnée à 100% de la charge. Les chauffe-eau sans réservoir sont considérés comme une charge non continue. N'utilisez que des disjoncteurs de classe A à disjoncteur de fuite de terre (GFCI).

3 Il faut utiliser des conducteurs en cuivre dont la température nominale est supérieure ou égale à 75 °C. Les conducteurs doivent être dimensionnés pour maintenir une chute de tension inférieure à 3 % sous charge.

Ce sont nos recommandations. Vérifiez la conformité aux codes locaux si nécessaire.

1. Pièces de rechange

N° Pièce de rechange DHC 3/3.5-1 Trend DHC 4/6-2 Trend DHC 8/10-2 Trend DHC 12/15-2 Trend

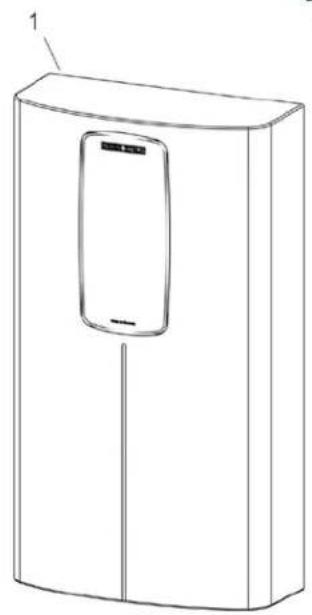

1	Couvercle (à l'avant)	348147	348147	348147	348147
8	Couvercle (retour)	348143	348143	348143	348143
10	Module de fonction	348150	348151	348152	348153
12	Disjoncteur de sécurité haute limite à réarmement automatique, Klixon	340529	340529	340529	340529
14	Tuyau coudé	340542	340542	340542	340542
15	Jeu de raccords coudés pour tuyaux (comprend les clips et les joints)	320540	320540	320540	320540
21	Cavalier (rouge)	283455	283455	283455	283455
22	Bloc de câblage	326655	326655	326655	326655
23	Couverture électronique	344146	344146	344146	344146
40	Raccords de raccordement à l'eau (2) - 1⁄2 po. NPT / G3/8 po.	326589	326589	326589	326589
41	Feuille de fermeture	326234	326234	326234	326234
42	Écran de filtrage	275981	275981	275981	275981

Sous réserve du respect des termes et conditions défi nis dans la présente garantie à vie limitée, Stiebel Eltron, Inc. (ci-après, le « Fabricant ») garantit à l'acheteur d'origine (ci-après le « Propriétaire ») que tous les chauffe-eau électrique sans resorvoir (ci-après, le « Chauffe-eau ») ne doit pas (i) des fuites dues à des défauts de matériaux ou de fabricant de fabrication pendant une période de dix (10) ans à compter de la date d'achat ou (ii) l'échec en raison de défauts dans les matériaux ou de fabrication du fabricant pour une période de trois (3) ans à compter de la date d'achat. Le seul et unique recours du propriétaire dans le cadre de la garantie susmentionnée sera pour le Propriétaire de soit réparer en usine, soit remplacer le Chauffe-eau défectueux (à la discrétion du fabricant) avec soit un appareil de rechange, soit une ou des pièces ayant les mêmes caractéristiques d'exploitation. La responsabilité fi nancière maximale du Fabricant ne pourra en aucun cas aller au-delà du prix d'achat du le Chauffe-eau.

Cette garantie limitée représente la seule garantie accordée par le fabricant et annule toute les autres garanties, orales ou écrites, expresses ou implicites, y compris, mais sans y être limitées les garanties de qualité marchande ou d'aptitude à un usage particulier. Le fabricant rejette toute responsabilité pour les dommages ou frais indirects, consécutifs ou autres résultant directement ou indirectement de tout vice présent dans le chauffe-eau ou survenu lors de l'usage du Chauffe-eau. Le fabricant rejette toute responsabilité pour tout dégât des eaux ou tout autre dégât matériel encouru par le propriétaire, résultant directement ou indirectement de tout vice présent dans le Chauffe-eau ou survenu lors de l'usage du Chauffe-eau. Seul le Fabricant est autorisé à énoncer les garanties au nom du Fabricant et aucune déclaration, garantie ou autre document énoncé par une tierce partie ne saurait engager la responsabilité du Fabricant.

Le Fabricant rejette toute responsabilité pour tout dommage causé par ou en relation avec :

1. toute mauvaise utilisation ou négligence du chauffe-eau, tout accident subi par le chauffe-eau, toute modification du chauffe-eau ou tout autre usage non prévu,
2. les calamités naturelles ou toute autre circonstance sur laquelle le fabricant n'a aucun contrôle,
3. l'installation du chauffe-eau autre que conformément aux directives du fabricant et autre que conformément

L'installation, le raccordement électrique et la première mise en service de cet appareil doivent être effectués par allateur qualifié.

L'entreprise n'est pas responsable des défaillances des biens fournis qui n'ont pas été installés et utilisés confort aux instructions du fabricant.

aux codes de la construction en vigueur,

1. le non-respect des procédures d'entretien du chauffe-eau ou l'utilisation du chauffe-eau non conformes aux directives du fabricant,
2. l'utilisation du chauffe-eau avec une pression d'eau irrégulière ou dans le cas où le chauffe-eau serait alimenté en eau non potable pour toute durée que ce soit,
3. une installation incorrecte ou l'utilisation de matériaux incorrects par un installateur et sans relation avec les vices de fabrication ou de matériel du fabricant,
4. déplacer le Chauffe-eau de son lieu d'installation d'origine;
5. l'exposition au gel,
6. problèmes de qualité de l'eau comme l'eau corrosive, l'eau dure et de l'eau contaminée par des polluants ou des additifs,

Si le Propriétaire désire renvoyer le Chauffe-eau au Fabricant pour qu'il soit réparé ou remplacé dans le cadre de cette Garantie, le Propriétaire doit d'abord obtenir l'autorisation écrite du Fabricant. Le Propriétaire doit apporter la preuve d'achat, y compris la date d'achat, et sera responsable de tous les frais de transport et de dépose. Si le Propriétaire ne peut pas apporter la preuve de la date d'achat, cette Garantie sera limitée à la période commençant à la date de fabrication estampée sur le Chauffe-eau. Le Fabricant se réserve le droit de rejeter toute couverture de la Garantie à la suite d'une inspection du Chauffe-eau par le Fabricant. Cette Garantie ne s'applique qu'au propriétaire et ne peut pas être transférée.

Certains États et Provinces n'autorisent pas l'exclusion ou la limitation de certaines garanties. Dans ce cas, les limites ci-mentionnées peuvent ne pas s'appliquer au propriétaire. Dans ce cas, la Garantie sera limitée à la période la plus courte et aux dommages et intérêts les plus faibles autorisés par la loi. Cette garantie vous octroie des droits légaux spécifi ques. Il est toutefois possible que vous ayez d'autres droits en fonction de votre juridiction.

Le Propriétaire sera responsable de tous les frais de main-d'œuvre et autres encourus lors de la dépose ou de la réparation du Chauffe-eau sur le chantier. Veuillez également noter que le Chauffe-eau doit être installé de sorte qu'en cas de fuite, l'eau qui s'écoule doit couler de façon à ne pas endommager l'endroit où il est installé.

Environnement et recyclage

Aidez-nous à protéger l'environnement en éliminant les emballages conformément aux réglementations nationales en matière de traitement des déchets.

Cette garantie n'est valable que pour les États-Unis et le Canada. Les garanties peuvent varier selon les pays. Veuillez consulter votre représentant Stiebel Eltron local pour connaître la garantie dans votre pays.

7-9, rue des Selliers

B.P 85107 | 57073 Metz-Cédex 3 Tel. 0387

7438-88 | Fax [phone]

[e-mail]

www.stiebel-eltron.fr

Germany
