Producttype	Laserniveau
Merk	Laserliner
Model	HandyLaser
Laserklasse	2 / < 1 mW
Lasergolflengte	650 nm
Gebruiksafstand	50 m
Nauwkeurigheid waterpas	0,5 mm/m
Voeding	2 AAA-batterijen 1,5V
Afmetingen (L x H x D)	210 x 59 x 62 mm
Gewicht	128 g (inclusief batterijen)
Werkomstandigheden	0 tot 50°C, max. 80% RV, niet condenserend
Opslagomstandigheden	-10 tot 70°C, max. 80% RV
Behuizing materiaal	Schokbestendig glasvezelversterkt kunststof
Bevestiging	Krachtige magneten, veerklem, stelvoeten
Waterpassen	Verticaal en horizontaal
Schakelaar	AAN/UIT met laser-LED-indicator
Onderhoud	Reinigen met een vochtige doek, geen oplosmiddelen
Veiligheid	Klasse 2 laser, niet in de straal kijken
Accessoires (afhankelijk van model)	90° straalsplitser
Garantie	Zie online handleiding op laserliner.com

Veelgestelde vragen - HandyLaser Laserliner

Hoe plaats ik de batterijen?

Open het batterijvak (4) en plaats twee AAA 1,5V-batterijen met de juiste polariteit. Sluit het vak.

Hoe schakel ik het apparaat in?

Gebruik de AAN/UIT-schakelaar (1) om het apparaat in of uit te schakelen. De laser-LED-indicator (10) brandt wanneer de laser actief is.

Wat is het bereik van de laser?

Het bereik van de laser is 50 meter onder normale omstandigheden.

Hoe bevestig ik het apparaat voor het leggen van tegels?

Gebruik de veerklembevestiging (7) om het apparaat aan de rand van de tegel te bevestigen. De laserstraal evenwijdig aan de horizontale waterpas zorgt voor een nauwkeurige uitlijning.

Wat moet ik doen als de laser niet aangaat?

Controleer eerst de batterijen: de lading kan laag zijn. Vervang ze indien nodig. Als het probleem aanhoudt, gebruik het apparaat niet meer en neem contact op met de klantenservice.

Hoe reinig ik het apparaat?

Reinig alle onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen.

Kan ik het apparaat buiten gebruiken?

Ja, maar houd u aan de werkomstandigheden: temperatuur tussen 0 en 50°C, max. 80% RV. Vermijd directe blootstelling aan regen of hoge luchtvochtigheid.

Wat is de nauwkeurigheid van de waterpas?

De nauwkeurigheid van de waterpassen is 0,5 mm/m, ideaal voor waterpas- en uitlijnwerkzaamheden.

Hoe gebruik ik de 90° straalsplitser?

Als uw model ermee is uitgerust, buigt de 90° straalsplitser de laserstraal haaks af. Bevestig deze voor de laseruitgangsopening om een loodrechte lijn te krijgen.

Wat moet ik doen bij een storing?

Raadpleeg eerst de volledige online handleiding. Als het probleem aanhoudt, probeer het apparaat niet zelf te repareren. Neem contact op met een professional of de Laserliner-klantenservice.

GEBRUIKSAANWIJZING HandyLaser Laserliner

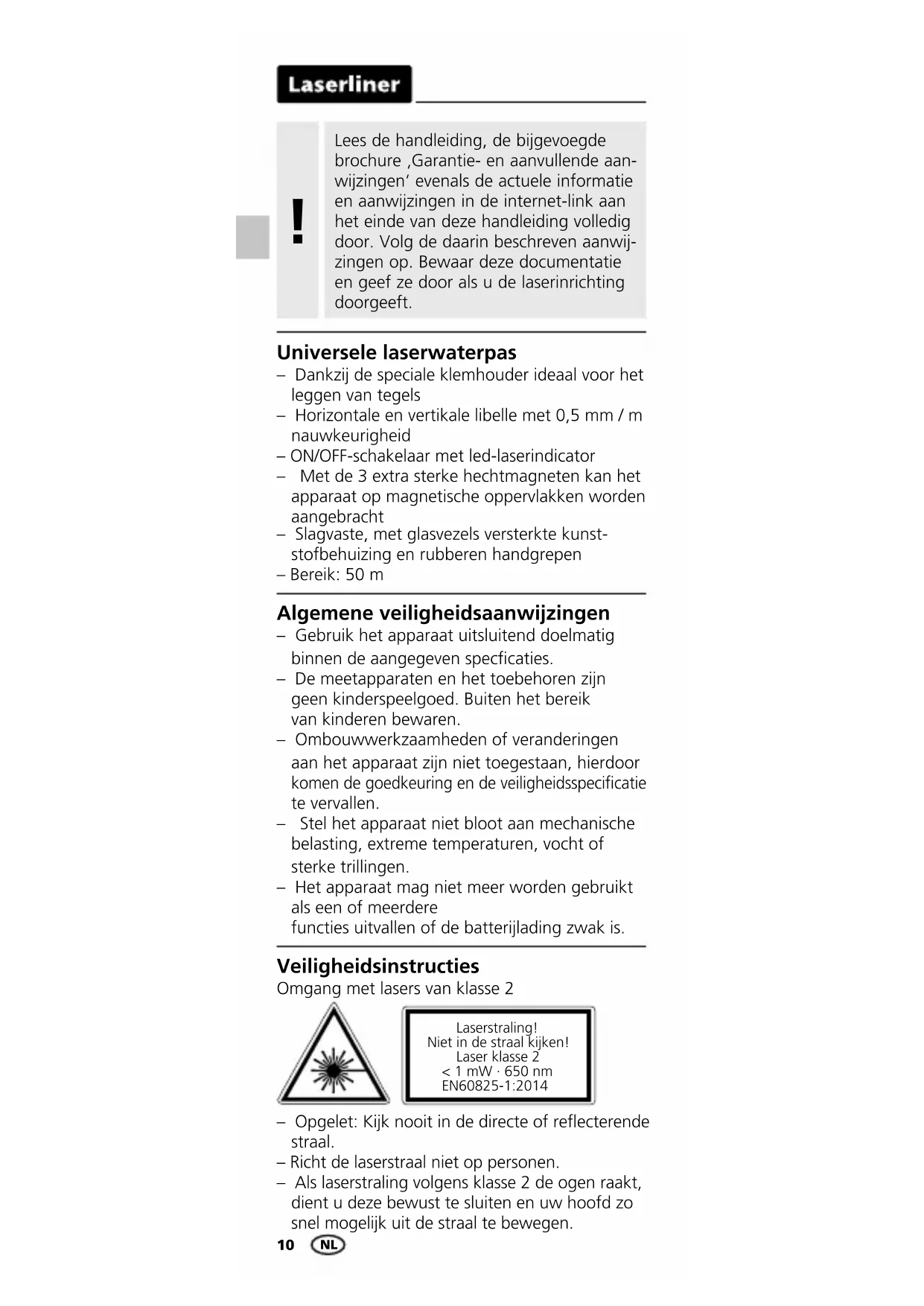

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Universele laserwaterpas

• Dankzij de speciale klemhouder ideaal voor het leggen van tegels
• Horizontale en vertikale libelle met 0,5 mm / m nauwkeurigheid
• ON/OFF-schakelaar met led-laserindicator
• Met de 3 extra sterke hechtmagneten kan het apparaat op magnetische oppervlakken worden aangebracht
• Slagvaste, met glasvezels versterkte kunststofbehuizing en rubberen handgrepen
• Bereik: 50 m

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 650 nm EN60825-1:2014

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.

• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

• Gebruik de laser niet op ooghoogte (1,40...1,90 m).

• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de licht-baan zo goed mogelijk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden kunnen schadelijke invloeden hebben op personen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijke ongeval- lenverzekering BGV B11 §14, Elektromagnetische Felder' (elektromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten altijd op een afstand van ten minste 30 cm van de bedreigde implantaten en apparaten te houden.

1 Plaatsen van de batterijen

Open het batterijvakje en plaats de batterijen overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit.

1 AAN-/UIT-schakelaar
2 Verticale libel
3 Horizontale libel
4 Batterijvakje
5 Verstelling van afstelvoetje
6 Afstelvoetje
7 Klemhouder
8 Magneten (onderzijde)
9 Laseruitlaat
10 LED-laserindicator

2 ON/OFF

3 Afstelpoten opsteken

4 Leggen van wandtegels

Voor het leggen van wandtegels wordt het apparaat op de eerste tegel gezet met behulp van de klemhouder, die via de pennen aan de achterzijde kan worden uitgeschoven. De laserstraal, die parallel aan de horizontale libel ligt, gaat langs de tegelrand. Zo kan de tegel met de libel exact worden uitgelijnd.

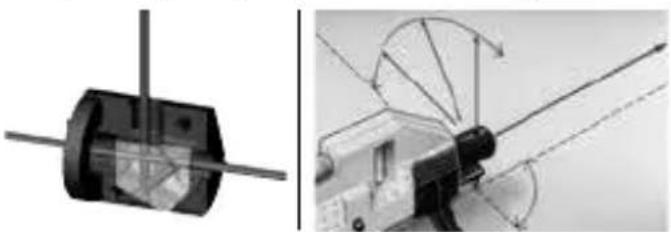

5 90° straaldeler

(al naargelang de productuitvoering)

Met de 90° straaldeler kan de laserstraal bovendien 90° worden omgeleid.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

Exactheid van de libellen	0,5 mm / m
Toepassingsgebied laser	50 m
Laser golflengte	650 nm
Laserklasse	2 / < 1 mW
Stroomvoorziejning	2 x 1,5V AAA
Werkomstandigheden	0 ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werk-hoogte max. 4000 m boven NAP (Nieuw Amsterdam Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigheid max. 80% rH
Gewicht	128 g (incl. batterijen)
Afmetingen (B x H x D)	210 x 59 x 62 mm

Technische veranderingen voorbehouden. 18W32

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructiesonder:

http://laserliner.com/info?an=ACQ
