Produkttyp	Nivellierlaser
Marke	Laserliner
Modell	HandyLaser
Laserklasse	2 / < 1 mW
Laserwellenlänge	650 nm
Einsatzentfernung	50 m
Genauigkeit der Libellen	0,5 mm/m
Stromversorgung	2 AAA-Batterien 1,5V
Abmessungen (L x B x T)	210 x 59 x 62 mm
Gewicht	128 g (inkl. Batterien)
Arbeitsbedingungen	0 bis 50°C, max. 80% rF, nicht kondensierend
Lagerbedingungen	-10 bis 70°C, max. 80% rF
Gehäusematerial	Schlagfestes glasfaserverstärktes Kunststoff
Befestigung	Starke Magnete, Federklemme, Justierfüße
Libellen	Vertikal und horizontal
Schalter	EIN/AUS mit LED-Laseranzeige
Pflege	Mit feuchtem Tuch reinigen, keine Lösungsmittel
Sicherheit	Laserklasse 2, nicht in den Strahl blicken
Zubehör (je nach Modell)	90° Strahlteiler
Garantie	Siehe Online-Anleitung auf laserliner.com

Häufig gestellte Fragen - HandyLaser Laserliner

Wie lege ich die Batterien ein?

Öffnen Sie das Batteriefach (4) und legen Sie zwei AAA-Batterien 1,5V unter Beachtung der angegebenen Polarität ein. Schließen Sie das Fach.

Wie schalte ich das Gerät ein?

Verwenden Sie den EIN/AUS-Schalter (1) zum Ein- oder Ausschalten des Geräts. Die LED-Laseranzeige (10) leuchtet, wenn der Laser aktiv ist.

Wie groß ist die Reichweite des Lasers?

Die Reichweite des Lasers beträgt unter normalen Bedingungen 50 Meter.

Wie befestige ich das Gerät für Fliesenarbeiten?

Verwenden Sie die Federklemme (7), um das Gerät am Rand der Fliese zu befestigen. Der Laserstrahl parallel zur horizontalen Libelle ermöglicht eine präzise Ausrichtung.

Was tun, wenn der Laser nicht leuchtet?

Überprüfen Sie zuerst die Batterien: Ihr Ladezustand kann gering sein. Ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, verwenden Sie das Gerät nicht mehr und kontaktieren Sie den Kundendienst.

Wie reinige ich das Gerät?

Reinigen Sie alle Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel.

Kann ich das Gerät im Freien verwenden?

Ja, aber beachten Sie die Arbeitsbedingungen: Temperatur zwischen 0 und 50°C, max. 80% rF. Vermeiden Sie direkte Regen- oder hohe Feuchtigkeitseinwirkung.

Wie genau ist die Libelle?

Die Genauigkeit der Libelle beträgt 0,5 mm/m, was ideal für Nivellier- und Ausrichtarbeiten ist.

Wie verwende ich den 90° Strahlteiler?

Wenn Ihr Modell damit ausgestattet ist, lenkt der 90° Strahlteiler den Laserstrahl im rechten Winkel ab. Befestigen Sie ihn vor dem Laserausgangsfenster, um eine senkrechte Linie zu erhalten.

Was tun bei Fehlfunktion?

Konsultieren Sie zunächst die vollständige Online-Anleitung. Wenn das Problem weiterhin besteht, versuchen Sie nicht, das Gerät selbst zu reparieren. Wenden Sie sich an einen Fachmann oder den Laserliner-Kundendienst.

BEDIENUNGSANLEITUNG HandyLaser Laserliner

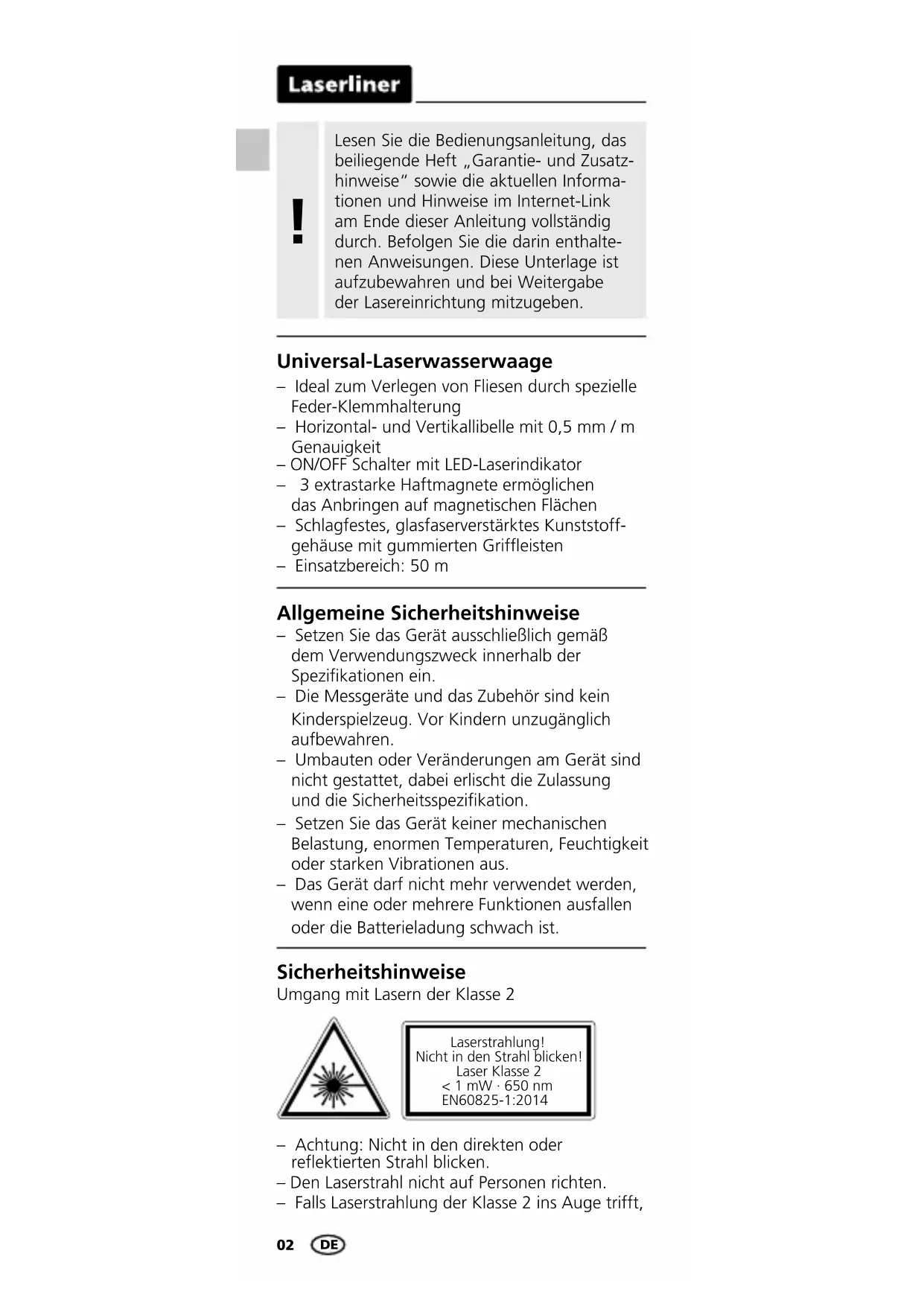

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Universal-Laserwasserwaage

• Ideal zum Verlegen von Fliesen durch spezielle Feder-Klemmhalterung
• Horizontal- und Vertikallibelle mit 0,5 mm / m Genauigkeit
• ON/OFF Schalter mit LED-Laserindikator
• 3 extrastarke Haftmagnete ermöglichen das Anbringen auf magnetischen Flächen
• Schlagfestes, glasfaserverstärktes Kunststoffgehäuse mit gummierten Griffleisten
• Einsatzbereich: 50 m

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 650 nm EN60825-1:2014

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft,

sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten (z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen, wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossenschaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets in einem Abstand von mindestens 30 cm von den jeweils gefährdeten Implantaten und Geräten entfernt.

1 Batterien einlegen

Das Batteriefach öffnen und Batterien gemäß den Installations symbolen einlegen. Dabei auf korrekte Polarität achten.

1 AN-/AUS-Schalter
2 Vertikallibelle
3 Horizontallibelle
4 Batteriefach
5 Justierfußverstellung

6 Justierfuß

7 Feder- Klemmhalterung

8 Magnete (Unterseite)

9 Laseraustritt

10 LED-Laserindikator

2 ON/OFF

3 Justierfüße aufstecken

4 Verlegen von Wandfliesen

Zum Verlegen von Wandfliesen wird das Gerät mittels der Feder-Klemmhalterung, die sich durch die rückseitigen Stifte herausschieben lässt, auf die erste Fliese gesteckt. Der Laserstrahl, der parallel zur Horizontallibelle liegt, führt entlang der Fliesenkante. So lässt sich die Fliese mit der Libelle genau ausrichten.

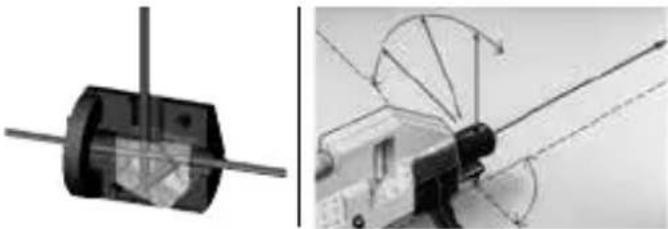

5 90° Strahlteiler

(je nach Produktausführung)

Mit dem 90° Strahlteiler lässt sich der Laserstrahl zusätzlich um 90° umleiten.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten

Libellengenauigkeit 0,5 mm / m
Einsatzbereich Laser	50 m
Laserwellenlänge 650 nm
Laserklasse	2 / < 1 mW
Stromversorgung	2 x 1,5V AAA
Arbeitsbedingungen	0 ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeits-höhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luft-feuchtigkeit max. 80% rH
Gewicht	128 g (inkl. Batterien)
Abmessungen (B x H x T)	210 x 59 x 62 mm

Technische Änderungen vorbehalten. 18W32

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden. Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=ACQ
