HandyLaser - Laserpassare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Lasernivå
Varumärke	Laserliner
Modell	HandyLaser
Laserklass	2 / < 1 mW
Laservåglängd	650 nm
Användningsavstånd	50 m
Bubblornas noggrannhet	0,5 mm/m
Strömförsörjning	2 AAA-batterier 1,5V
Mått (L x H x D)	210 x 59 x 62 mm
Vikt	128 g (batterier inkluderade)
Arbetsförhållanden	0 till 50°C, max 80% RF luftfuktighet, icke-kondenserande
Förvaringsförhållanden	-10 till 70°C, max 80% RF
Kåpmaterial	Stötsäker glasfiberförstärkt plast
Fästning	Kraftfulla magneter, fjäderklämma, justeringsfötter
Bubblor	Vertikal och horisontell
Strömbrytare	På/Av med LED-laserindikator
Underhåll	Rengör med en fuktig trasa, inga lösningsmedel
Säkerhet	Laser klass 2, titta inte in i strålen
Tillbehör (enligt modell)	90° stråldelare
Garanti	Se manualen online på laserliner.com

Vanliga frågor - HandyLaser Laserliner

Hur sätter jag i batterierna?

Öppna batterifacket (4) och sätt i två AAA-batterier 1,5V med rätt polaritet. Stäng facket.

Hur slår jag på apparaten?

Använd strömbrytaren På/Av (1) för att slå på eller stänga av apparaten. LED-laserindikatorn (10) lyser när lasern är aktiv.

Vad är laserns räckvidd?

Laserns räckvidd är 50 meter under normala förhållanden.

Hur fäster jag apparaten för kakelsättning?

Använd fjäderklämman (7) för att hänga apparaten på kakelkanten. Laserstrålen parallellt med den horisontella bubblan möjliggör exakt inriktning.

Vad gör jag om lasern inte tänds?

Kontrollera först batterierna: deras laddningsnivå kan vara låg. Byt ut dem vid behov. Om problemet kvarstår, använd inte apparaten och kontakta kundtjänst.

Hur rengör jag apparaten?

Rengör alla komponenter med en lätt fuktad trasa. Använd inga rengöringsmedel, skurmedel eller lösningsmedel.

Kan jag använda apparaten utomhus?

Ja, men följ arbetsförhållandena: temperatur mellan 0 och 50°C, max 80% RF luftfuktighet. Undvik direkt exponering för regn eller hög luftfuktighet.

Vad är bubblans noggrannhet?

Bubblornas noggrannhet är 0,5 mm/m, vilket är idealiskt för utjämning och inriktning.

Hur använder jag 90° stråldelaren?

Om din modell är utrustad med den, avleder 90° stråldelaren laserstrålen i rät vinkel. Fäst den framför laserutgångsfönstret för att få en vinkelrät linje.

Vad gör jag vid funktionsstörning?

Läs först hela manualen online. Om problemet kvarstår, försök inte reparera apparaten själv. Kontakta en fackman eller Laserliners kundtjänst.

BRUKSANVISNING HandyLaser Laserliner

Omgang med lasere i klasse 2

Med den 90° vinkeloptik kan laserstrålen desuden omdirigeres 90°.

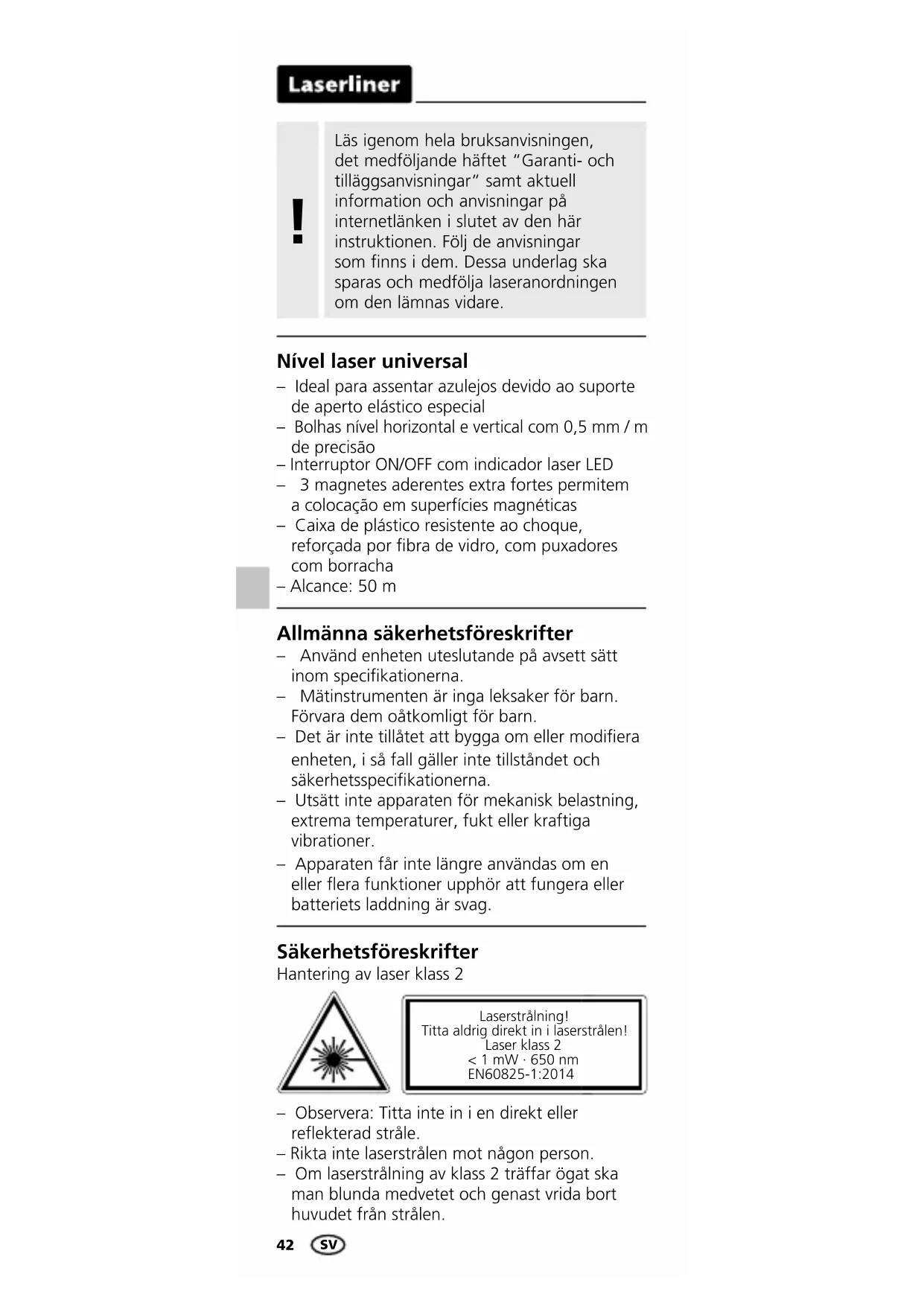

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

• Observera: Titta inte in i en direkt eller reflekterad stråle.
• Rikta inte laserstrålen mot någon person.

• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.

• Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).

• Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.
• I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

1 Sätt i batterierna

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

5 Justerfotsinställning

10 LED-laserindikator

2 ON/OFF

3 Montera de justerbara fötterna

4 Läggning av väggkakel

För läggning av väggkakel sätts apparaten fast på den första kakelplattan med hjälp av fjäderklämfästet, som kan justeras med stiften på baksidan. Laserstrålen, som ligger parallellt mot horisontallibellen, går längs kakelkanten. På så sätt kan kakelplattan riktas upp med libellen.

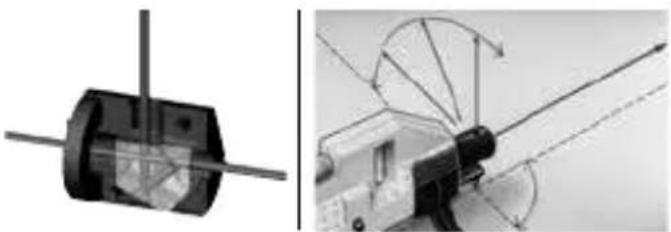

5 90° strålfördelare (beroende på produktutförande)

Med 90° strålfördelare kan laserstrålen dessutom vridas 90°.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data

Libellernas nog-grannhet	0,5 mm / m
Laserns användningsområde	50 m
Laservågslängd	650 nm
Laserklass	2 / < 1 mW
Strömförsörjning	2 x 1,5V AAA
Arbetsbetingelser	0 ... 50°C, luftfuktighet max. 80% rH, icke-kondenserande, arbets-höjd max. 4000 m över havet
Förvaringsbetingelser	-10°C ... 70°C, luft-fuktighet max. 80% rH
Vikt	128 g (inklusive batterier)
Mått (B x H x D)	210 x 59 x 62 mm

Tekniska ändringar förbehålls. 18W32

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=ACQ

Laserliner

Omgang med laser klasse 2

Laserstråling! Ikke se inn i strålen! Laser klasse 2 < 1 mW · 650 nm EN60825-1:2014

Tekniska ändringar förbehålls. 18W32

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=ACQ
